TOUR-PAK-SET, SPORT
J016682015-06-01
ALGEMEEN
Setnummer
53929-XX
Modellen
Deze sets passen op Softail-motorfietsmodellen van 2000 en later die zijn uitgerust met een afneembaar Tour-Pak-rek (53066-00B) of een rek voor eenpersoonsgebruik (53559-04A). Deze sets zijn afgestemd op kleurenschema's voor Softail-motorfietsmodellen van 2000 en later.
Deze sets passen ook op Sportster-motorfietsmodellen van 2004 en later met een eenpersoonszadel en een afneembaar Tour-Pak-rek (53655-04).
Deze sets passen ook op FLSTC-motorfietsmodellen van Harley-Davidson International (HDI) wanneer deze zijn voorzien van een verplaatsingsset voor de kentekenplaat (60095-00).
Deze sets passen niet op FLSTF- of FLSTS-modellen van Harley-Davidson International (HDI).
Setinhoud
Zie Afbeelding 3 en de Tabel 1.
MONTAGE
| 1. | Verwijder de rubberen mat uit de bodem van de Tour-Pak. | |
| 2. | Monteer de Tour-Pak op het rek met behulp van de bouten, onderlegringen en moeren die bij het rek zijn meegeleverd. a. Zie Afbeelding 1. Lijn de gaten in de onderplaat van de Tour-Pak uit met een van de twee series montagegaten in het bagagerek. b. Zie Afbeelding 2. Plaats de bouten door de onderplaatgaten in de Tour-Pak. c. Haal de bouten aan tot 25 N·m (19 ft-lbs). | |
| 3. | Plaats de zwarte rubberen mat weer op de bodem binnen in de Tour-Pak. | |
| 4. | Wanneer u deze accessoire monteert, moet het balhoofdlager volgens de servicehandleiding zijn ingesteld. |
WAARSCHUWINGHet maximaal toegestane gewicht van de Tour-Pak mag niet worden overschreden. Door teveel gewicht kunt u de controle over de motor verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00401c)
OPMERKING
Het maximum toegestane gewicht voor de Tour-Pak is 11,3 kg (25 lb).
| 1 | Voorste montagegaten |
| 2 | Achterste montagegaten |

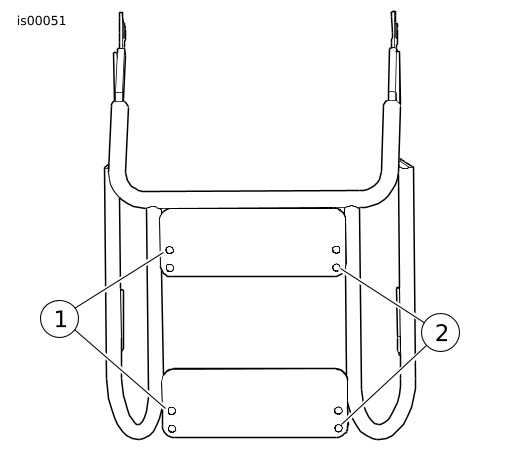

Afbeelding 1. Bovenaanzicht van afneembaar rek

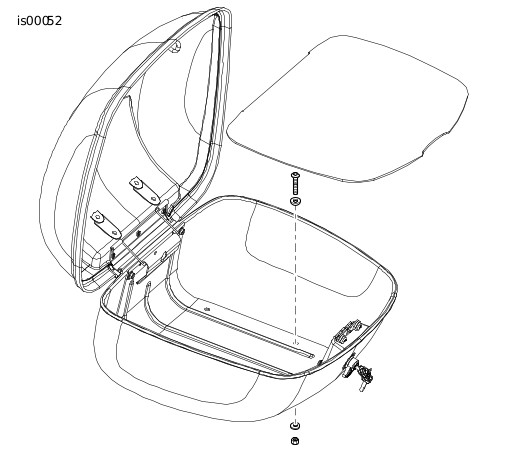

Afbeelding 2. Bevestigingsmiddelen Tour-Pak
SERVICEONDERDELEN

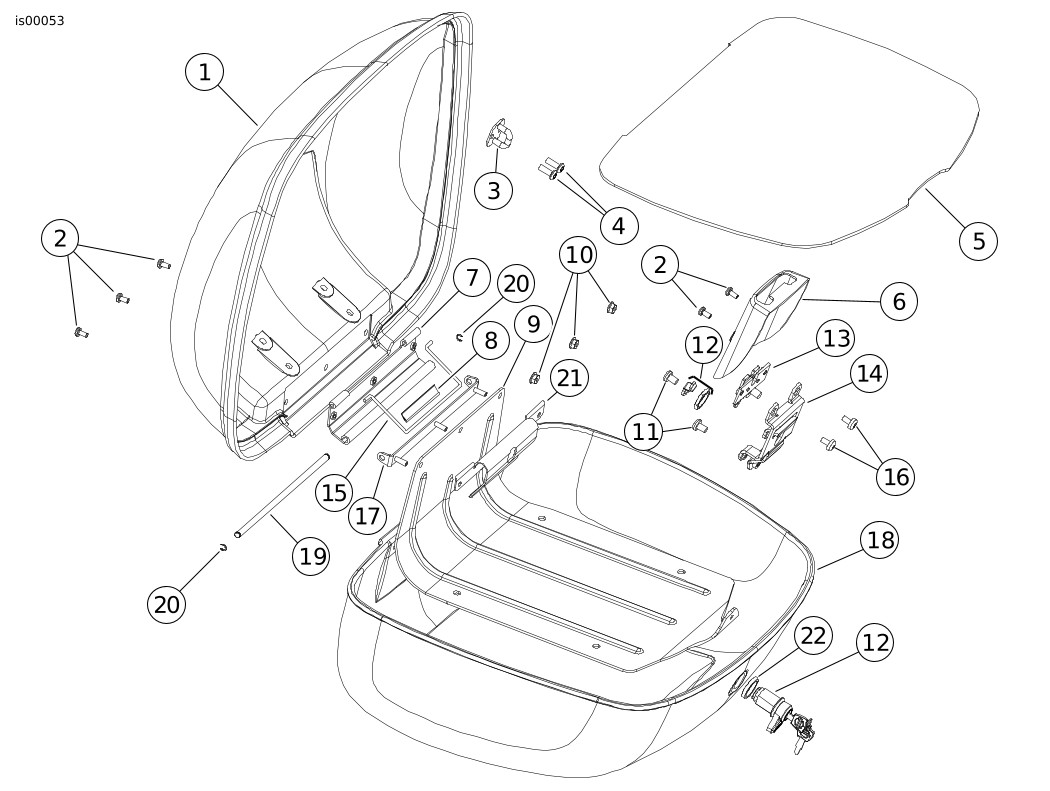

Afbeelding 3. Serviceonderdelen
Tabel 1. Serviceonderdelentabel
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Tour-Pak-deksel | 53885-XX | 13 | Sluiting | 90166-00 | |
2 | Bout, nr. 10-24 x 3/8 inch (5) | 3018 | 14 | Vergrendelingssteun | 53888-01 | |
3 | Vergrendelingsoog | 53893-01 | 15 | Veer scharnieroog | 53083-01 | |
4 | Schroef, zelftappend, nr. 12-16 (2) | 3596 | 16 | Bout, M6-6H (2) | 1394 | |
5 | Mat | 53064-01 | 17 | Goot scharniergrendel | 53894-01 | |
6 | Kap vergrendelmechanisme | 53890-01 | 18 | Tour-Pak-kuip | 53886-XX | |
7 | Beugel scharnierhaak | 53895-01 | 19 | Scharnierpen | 53085-01 | |
8 | Afdekplaat | 90174-00 | 20 | Sluitring (2) | 11096 | |
9 | Onderplaat | 53201-01 | 21 | Geleider scharnieroog | 53084-01 | |
10 | Flensborgmoer, nr. 10-24 | 7878 | 22 | Afdekplaat, slot | 90290-02 | |
11 | Bout, 1/4-20 x 3/8 inch (2) | 1395 | 23 | Sticker, waarschuwing (niet afgebeeld) | Niet afzonderlijk verkrijgbaar | |
12 | Slot | 53891-01 | 24 | Sticker, draagvermogen | 90821-74A |
