Name | Document 99602-09A | |
Occupation | Dealership | |
Street | Department | |
City | State | Zip |
POSITION | DESCRIPTION | POSSIBLE VALUES |
---|---|---|
1 | Market designation | 1=Originally manufactured for sale within the United States 5=Originally manufactured for sale outside of the United States |
2 | Manufacturer | HD=Harley-Davidson |
3 | Motorcycle type | 1=Heavyweight motorcycle (901 cc or larger) |
4 | Model | MA=FLHTCUTG Tri Glide™ Ultra Classic® |
5 | Engine type | M=Twin Cam 103™, 1690 cc air-cooled, fuel-injected |
6 | Introduction date | 1=Regular 2=Mid-year 3=California/regular 4=Cosmetic changes and/or special introductory date 5=California/cosmetic changes and/or special introductory date 6=California/mid-year |
7 | V.I.N. check digit | Can be 0-9 or X |
8 | Model year | 9=2009 |
9 | Assembly plant | Y=York, PA U.S.A. |
10 | Sequential number | Varies |

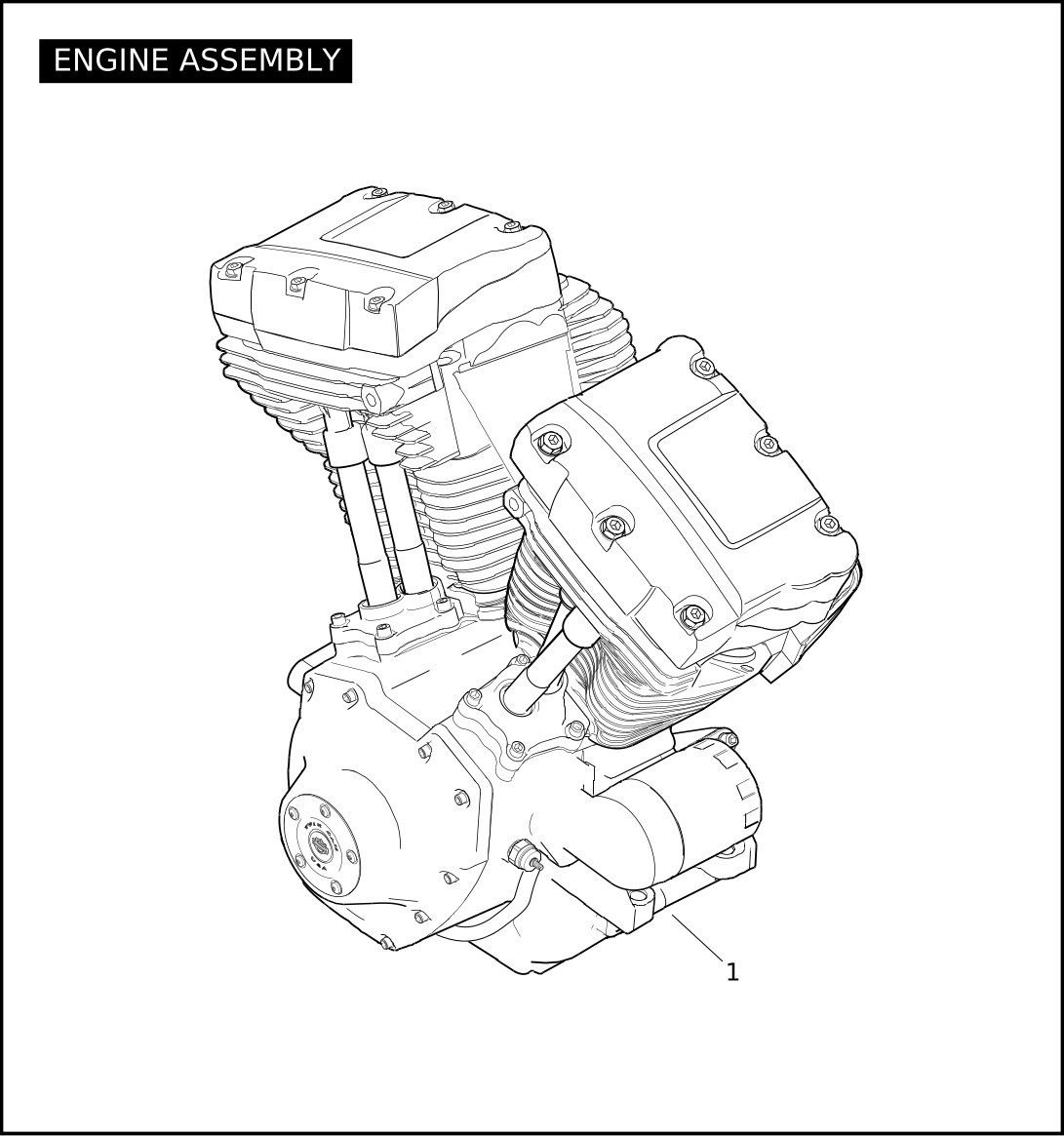

Index No. | Part No. | Description | Model(s) |
1 | 19678-09 | ENGINE ASSEMBLY, complete | FLHTCUTG |

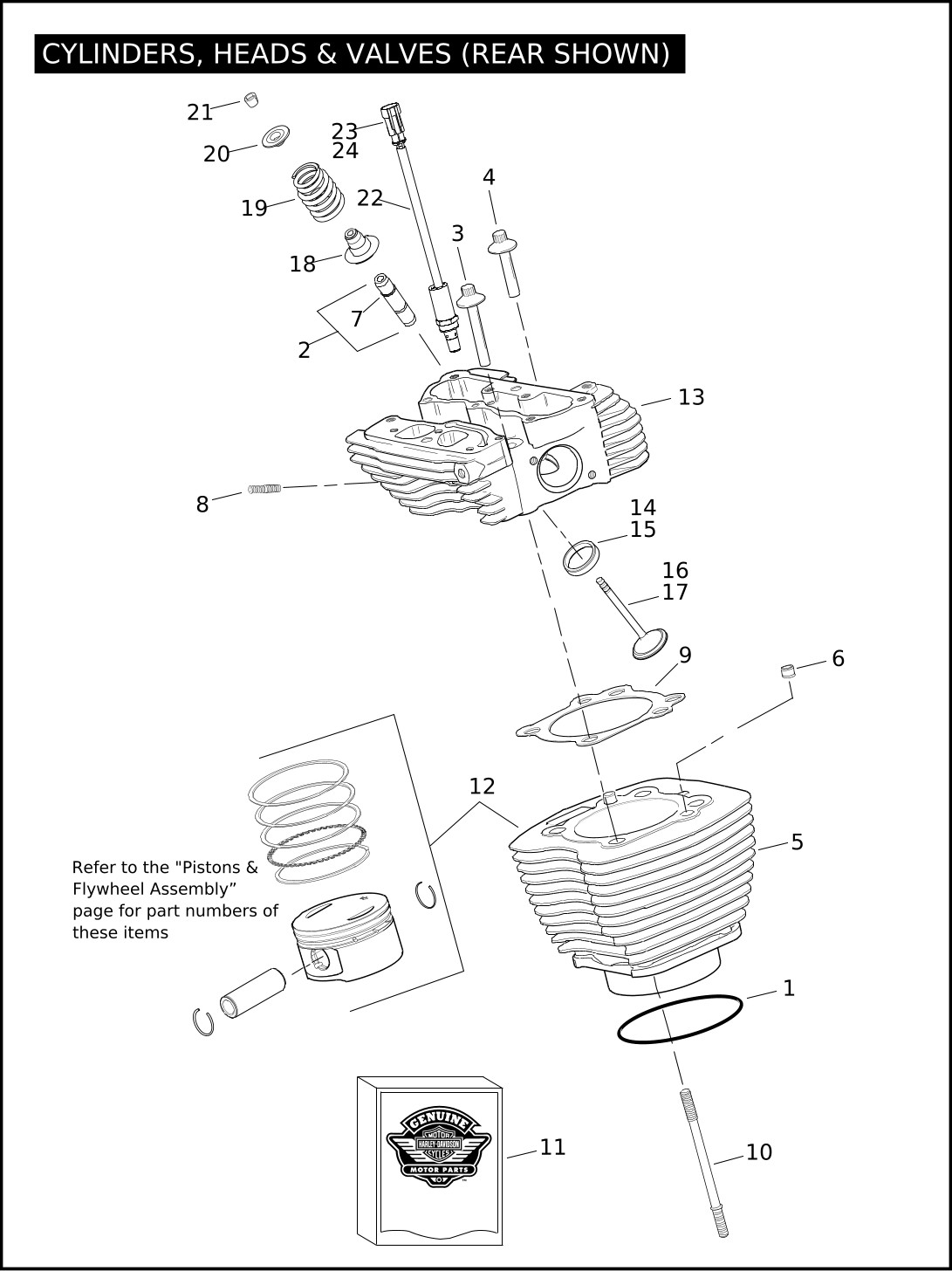

Index No. | Part No. | Description | Model(s) |
1 | 11256 | O-RING, cylinder base (2) | FLHTCUTG |
2 | 16465-06 | VALVE GUIDE ASSEMBLY, intake & exhaust, w/ 16699-06 (4) | FLHTCUTG |
3 | 16478-85A | SCREW, internal thread 3-3/16 in. long (4) | FLHTCUTG |
4 | 16480-92A | SCREW, internal thread 1-7/8 in. long (4) | FLHTCUTG |
5 | 16547-99 | CYLINDER ASSEMBLY (black) (2) | FLHTCUTG |
6 | 16595-99A | DOWEL PIN (4) | FLHTCUTG |
7 | 16699-06 | SNAP RING (4) | FLHTCUTG |
8 | 16715-83 | STUD, exhaust port (4) | FLHTCUTG |
9 | 16787-99A | GASKET, cylinder head (2) | FLHTCUTG |
10 | 16834-99A | STUD, cylinder (8) | FLHTCUTG |
11 | 17052-99B | GASKET KIT, top end | FLHTCUTG |
17053-99B | GASKET KIT, engine overhaul | FLHTCUTG | |
12 | 17460-07 | CYLINDER ASSEMBLY, w/ piston, rings, piston pin & retaining rings (black) (2) | FLHTCUTG |
13 | 17728-08 | CYLINDER HEAD, front, w/ guides & seats (black) | FLHTCUTG |
17729-08 | CYLINDER HEAD, rear, w/ guides & seats (black) | FLHTCUTG | |
14 | 18011-86 | INSERT, exhaust valve seat (2) | FLHTCUTG |
15 | 18020-83 | INSERT, intake valve seat (2) | FLHTCUTG |
16 | 18074-05A | INTAKE VALVE (2) | FLHTCUTG |
17 | 18085-05A | EXHAUST VALVE (2) | FLHTCUTG |
18 | 18094-02A | SEAL KIT, valve | FLHTCUTG |
19 | 18245-02 | VALVE SPRING (4) | FLHTCUTG |
20 | 18258-02 | COLLAR, valve spring (4) | FLHTCUTG |
21 | 18260-02 | KEEPER, valve (8) | FLHTCUTG |
22 | 28861-07A | SOLENOID, auto compression release, w/ 72009-05 & 72011-05 (2) | FLHTCUTG |
23 | 72009-05 | HOUSING, 2-way, pin (2) | FLHTCUTG |
24 | 72011-05 | WIRE SEAL, 16-20 AWG (yellow) (4) | FLHTCUTG |

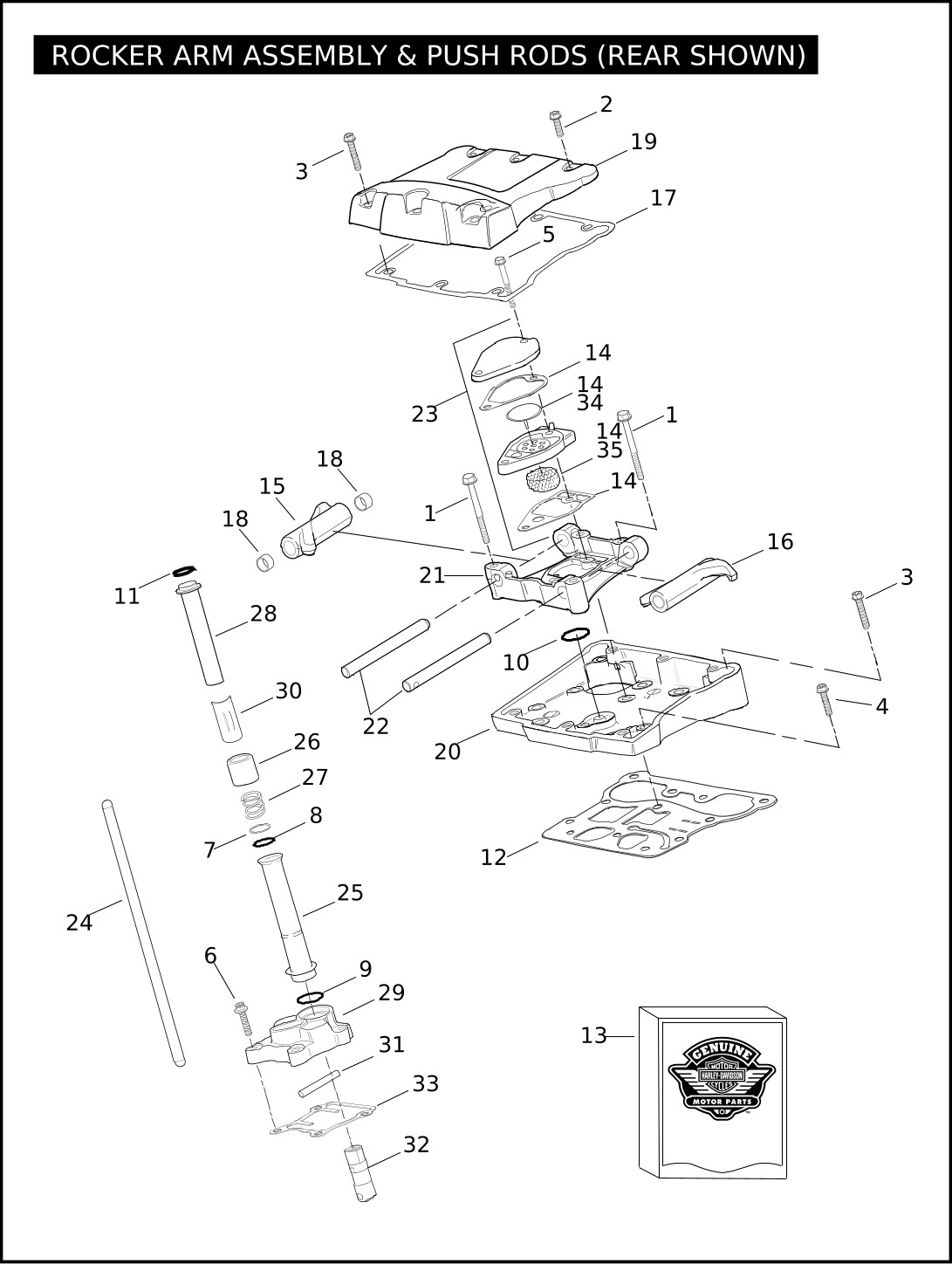

Index No. | Part No. | Description | Model(s) |
1 | 1039 | SCREW (8) | FLHTCUTG |
2 | 3692A | SCREW (6) | FLHTCUTG |
3 | 3693A | SCREW (10) | FLHTCUTG |
4 | 3736A | SCREW (8) | FLHTCUTG |
5 | 3746A | SCREW (4) | FLHTCUTG |
6 | 4741A | SCREW (8) | FLHTCUTG |
7 | 6762B | WASHER (4) | FLHTCUTG |
8 | 11132A | O-RING, push rod cover (4) | FLHTCUTG |
9 | 11145A | O-RING, push rod cover (4) | FLHTCUTG |
10 | 11270 | O-RING (2) | FLHTCUTG |
11 | 11293 | O-RING (4) | FLHTCUTG |
12 | 16719-99B | GASKET, rocker housing (2) | FLHTCUTG |
13 | 17045-99C | GASKET KIT, cam service | FLHTCUTG |
14 | 17162-03 | GASKET KIT, breather assembly w/ 26858-99, 63815-99 & gaskets | FLHTCUTG |
15 | 17360-83A | ROCKER ARM, front intake, rear exhaust, w/ bushings (2) | FLHTCUTG |
16 | 17375-83A | ROCKER ARM, rear intake, front exhaust, w/ bushings (2) | FLHTCUTG |
17 | 17386-99A | GASKET, rocker cover (2) | FLHTCUTG |
18 | 17428-57 | BUSHING, rocker arm (8) | FLHTCUTG |
19 | 17572-99 | ROCKER COVER (chrome) (2) | FLHTCUTG |
20 | 17573-99A | ROCKER HOUSING (chrome) (2) | FLHTCUTG |
21 | 17594-99 | SUPPORT, rocker arm (2) | FLHTCUTG |
22 | 17611-83 | SHAFT, rocker arm (4) | FLHTCUTG |
23 | 17650-02 | BREATHER ASSEMBLY KIT, w/ 26858-99, 63815-99, breather cover, baffle & gaskets (2) | FLHTCUTG |
24 | 17922-99 | PUSH ROD, exhaust, 10.536 in. long (black oxide finish) (2) | FLHTCUTG |
17923-99 | PUSH ROD, intake, 10.418 in. long (plain finish) (2) | FLHTCUTG | |
25 | 17939-99 | COVER, push rod, lower (4) | FLHTCUTG |
26 | 17945-36B | CAP, cover spring (4) | FLHTCUTG |
27 | 17947-36 | SPRING, push rod cover (4) | FLHTCUTG |
28 | 17948-99 | COVER, push rod, upper (4) | FLHTCUTG |
29 | 17964-99 | LIFTER COVER, front (chrome) | FLHTCUTG |
17966-99 | LIFTER COVER, rear (chrome) | FLHTCUTG | |
30 | 17968-99 | RETAINER, spring cap (4) | FLHTCUTG |
31 | 18535-99 | PIN, anti-rotation (2) | FLHTCUTG |
32 | 18538-99B | HYDRAULIC LIFTER (4) | FLHTCUTG |
33 | 18635-99B | GASKET, lifter cover (2) | FLHTCUTG |
34 | 26858-99 | VALVE, breather | FLHTCUTG |
35 | 63815-99 | FILTER ELEMENT, breather (2) | FLHTCUTG |

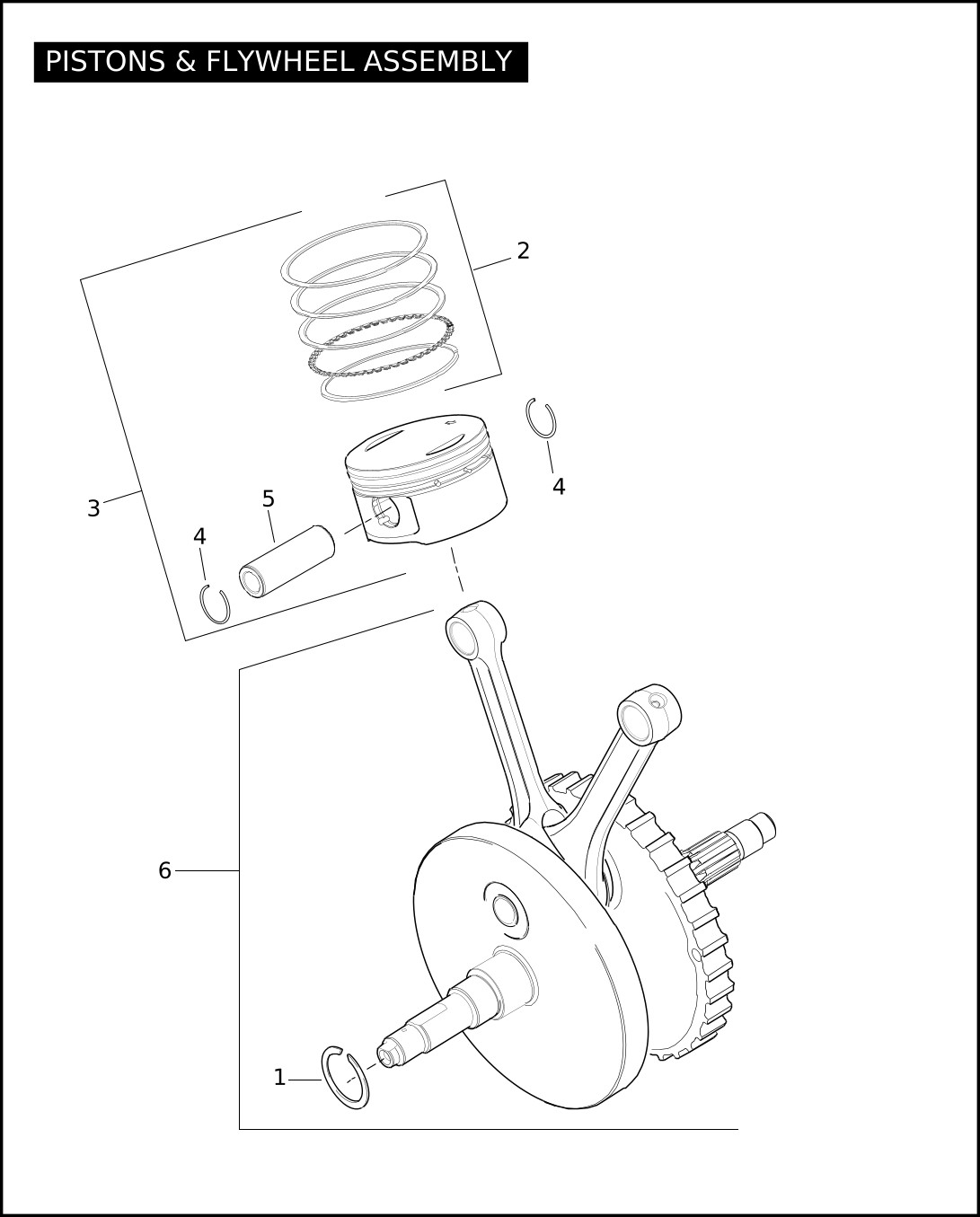

Index No. | Part No. | Description | Model(s) |
1 | 11177A | RETAINING RING | FLHTCUTG |
2 | 21918-99 | PISTON RING SET, standard (2) | FLHTCUTG |
21919-99 | PISTON RING SET, 0.005 in. O.S. (2) | FLHTCUTG | |
21945-99 | PISTON RING SET, 0.010 in. O.S. (2) | FLHTCUTG | |
3 | 21962-07 | PISTON & RINGS ASSEMBLY, w/ piston pin & lock rings, standard (2) | FLHTCUTG |
21963-07 | PISTON & RINGS ASSEMBLY, w/ piston pin & lock rings, 0.005 in. O.S. (2) | FLHTCUTG | |
21964-07 | PISTON & RINGS ASSEMBLY, w/ piston pin & lock rings, 0.010 in. O.S. (2) | FLHTCUTG | |
4 | 22097-99 | LOCK RING, piston pin (4) | FLHTCUTG |
5 | 22131-05 | PISTON PIN (2) | FLHTCUTG |
6 | 23729-07A | FLYWHEEL ASSEMBLY KIT | FLHTCUTG |

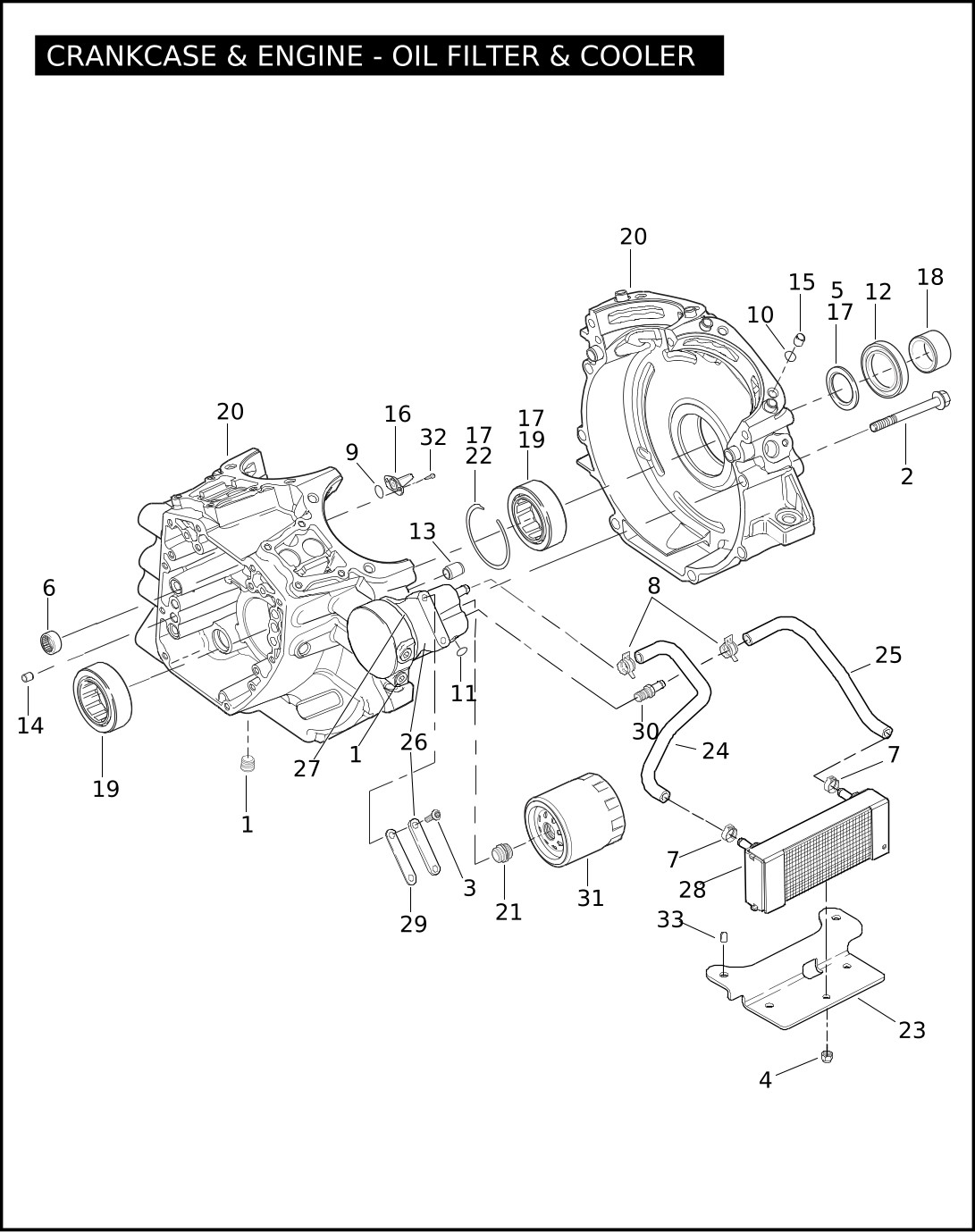

Index No. | Part No. | Description | Model(s) |
1 | 765 | PLUG (3) | FLHTCUTG |
2 | 895 | SCREW (9) | FLHTCUTG |
3 | 924 | SCREW (2) | FLHTCUTG |
4 | 7716 | LOCKNUT (3) | FLHTCUTG |
5 | 8972 | WASHER (2) | FLHTCUTG |
6 | 9215 | BEARING, needle, left side, camshaft (2) | FLHTCUTG |
7 | 10198 | CLAMP (2) | FLHTCUTG |
8 | 10354 | CLAMP (2) | FLHTCUTG |
9 | 11140 | O-RING (2) | FLHTCUTG |
10 | 11273 | O-RING (2) | FLHTCUTG |
11 | 11290 | O-RING | FLHTCUTG |
12 | 12068 | SEAL, oil | FLHTCUTG |
13 | 16574-99A | DOWEL, pin (2) | FLHTCUTG |
14 | 16589-99A | DOWEL, pin (2) | FLHTCUTG |
15 | 16595-99A | DOWEL, pin (4) | FLHTCUTG |
16 | 22307-99 | JET, cooling, piston, w/ 11140 (2) | FLHTCUTG |
17 | 24004-03A | BEARING KIT, w/ 8972, 24605-07, 35114-02 & inner race | FLHTCUTG |
18 | 24009-06 | SPACER, sprocket shaft | FLHTCUTG |
19 | 24605-07 | BEARING, main (2) | FLHTCUTG |
20 | 24621-06A | CRANKCASE SET, w/ 895, 3983 (not shown), 9215, 11140, 22307-99, 24605-07, 35114-02 & 68042-99 (black) | FLHTCUTG |
21 | 26041-05A | ADAPTER | FLHTCUTG |
22 | 35114-02 | RING, retaining, internal | FLHTCUTG |
23 | 62108-09 | BRACKET, mounting, oil-cooler | FLHTCUTG |
24 | 62629-09 | HOSE, oil cooler, RH | FLHTCUTG |
25 | 62641-09 | HOSE, oil cooler, LH | FLHTCUTG |
26 | 63059-09 | ADAPTER ASSEMBLY, oil cooler w/ 924, 11290, 63066-07, 63084-07, 63533-41A & cover | FLHTCUTG |
27 | 63066-07 | GASKET | FLHTCUTG |
28 | 63083-09 | OIL COOLER CORE, w/ stone plate | FLHTCUTG |
29 | 63084-07 | GASKET | FLHTCUTG |
30 | 63533-41A | FITTING (2) | FLHTCUTG |
31 | 63798-99A | FILTER, oil (chrome) | FLHTCUTG |
32 | 68042-99 | SCREW (4) | FLHTCUTG |
33 | 89584-07 | PROTECTOR CAP (2) | FLHTCUTG |

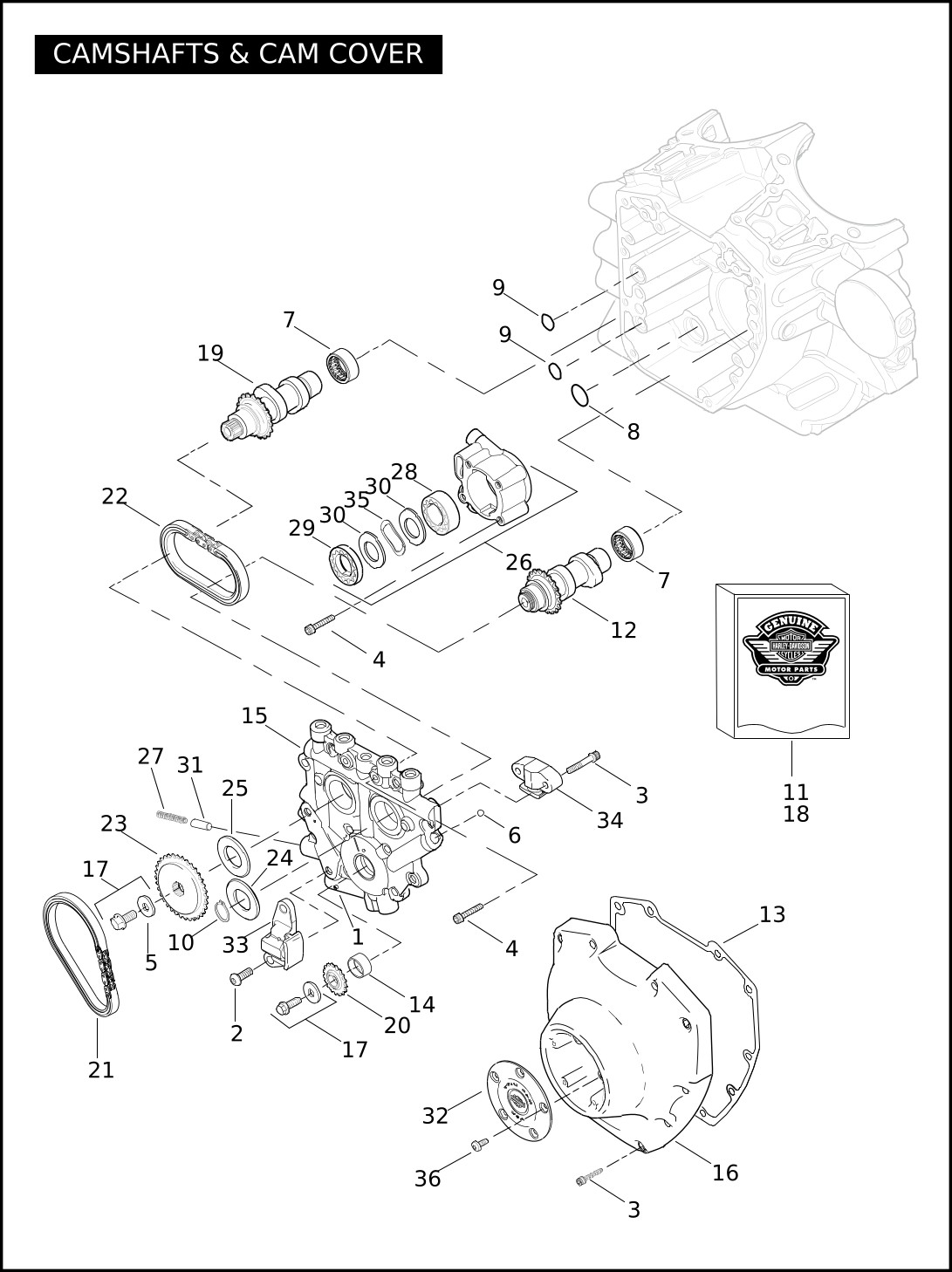

Index No. | Part No. | Description | Model(s) |
1 | 601 | ROLL PIN | FLHTCUTG |
2 | 942 | SCREW, primary cam chain tensioner (2) | FLHTCUTG |
3 | 4740A | SCREW, cam cover (10) | FLHTCUTG |
4740A | SCREW, secondary cam tensioner (2) | FLHTCUTG | |
4 | 4741A | SCREW (10) | FLHTCUTG |
5 | 6294 | WASHER | FLHTCUTG |
6 | 8873 | BALL (12) | FLHTCUTG |
7 | 9215 | NEEDLE BEARING, camshaft (2) | FLHTCUTG |
8 | 11293 | O-RING | FLHTCUTG |
9 | 11301 | O-RING (2) | FLHTCUTG |
10 | 11461 | RETAINING RING | FLHTCUTG |
11 | 17045-99C | GASKET KIT, cam service | FLHTCUTG |
12 | 24608-07A | CAMSHAFT, front | FLHTCUTG |
13 | 25244-99A | GASKET, cam cover | FLHTCUTG |
14 | 25344-99 | BUSHING, crankshaft | FLHTCUTG |
15 | 25355-06 | CAM SUPPORT PLATE, w/ bypass valve | FLHTCUTG |
16 | 25369-01B | CAM COVER (chrome) | FLHTCUTG |
17 | 25566-06 | CAM DRIVE SPROCKET RETENTION KIT, w/ 6294, screws & washer | FLHTCUTG |
18 | 25585-06 | CAMSHAFT CHAIN & FASTENER KIT | FLHTCUTG |
19 | 25590-07A | CAMSHAFT, rear | FLHTCUTG |
20 | 25673-06 | SPROCKET, cam drive on crankshaft, 17 T | FLHTCUTG |
21 | 25675-06 | CHAIN, primary cam drive | FLHTCUTG |
22 | 25683-06 | CHAIN, secondary cam drive | FLHTCUTG |
23 | 25728-06 | SPROCKET, cam drive, 34 T | FLHTCUTG |
24 | 25729-06 | SPACER, cam drive sprocket alignment 0.100 in. thick | FLHTCUTG |
25 | 25729-06 | SPACER, cam drive sprocket alignment 0.100 in. thick (use as required) | FLHTCUTG |
25731-06 | SPACER, cam drive sprocket alignment 0.110 in. thick (use as required) | FLHTCUTG | |
25734-06 | SPACER, cam drive sprocket alignment 0.120 in. thick (use as required) | FLHTCUTG | |
25736-06 | SPACER, cam drive sprocket alignment 0.130 in. thick (use as required) | FLHTCUTG | |
25737-06 | SPACER, cam drive sprocket alignment 0.140 in. thick (use as required) | FLHTCUTG | |
25738-06 | SPACER, cam drive sprocket alignment 0.150 in. thick (use as required) | FLHTCUTG | |
26 | 26037-06 | OIL PUMP ASSEMBLY, w/ body, both gerotor assemblies & separator plate | FLHTCUTG |
27 | 26210-99 | SPRING, relief valve | FLHTCUTG |
28 | 26278-06 | GEROTOR ASSEMBLY, scavenge | FLHTCUTG |
29 | 26281-06 | GEROTOR ASSEMBLY, pressure | FLHTCUTG |
30 | 26282-06 | SEPARATOR PLATE, gerotor (2) | FLHTCUTG |
31 | 26400-82B | RELIEF VALVE, oil pump | FLHTCUTG |
32 | 32543-07 | COVER, timer cover | FLHTCUTG |
33 | 39968-06 | CHAIN TENSIONER, primary cam drive chain | FLHTCUTG |
34 | 39969-06 | CHAIN TENSIONER, secondary cam drive chain | FLHTCUTG |
35 | 40323-00 | SPRING, separator | FLHTCUTG |
36 | 68042-99 | SCREW (5) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |

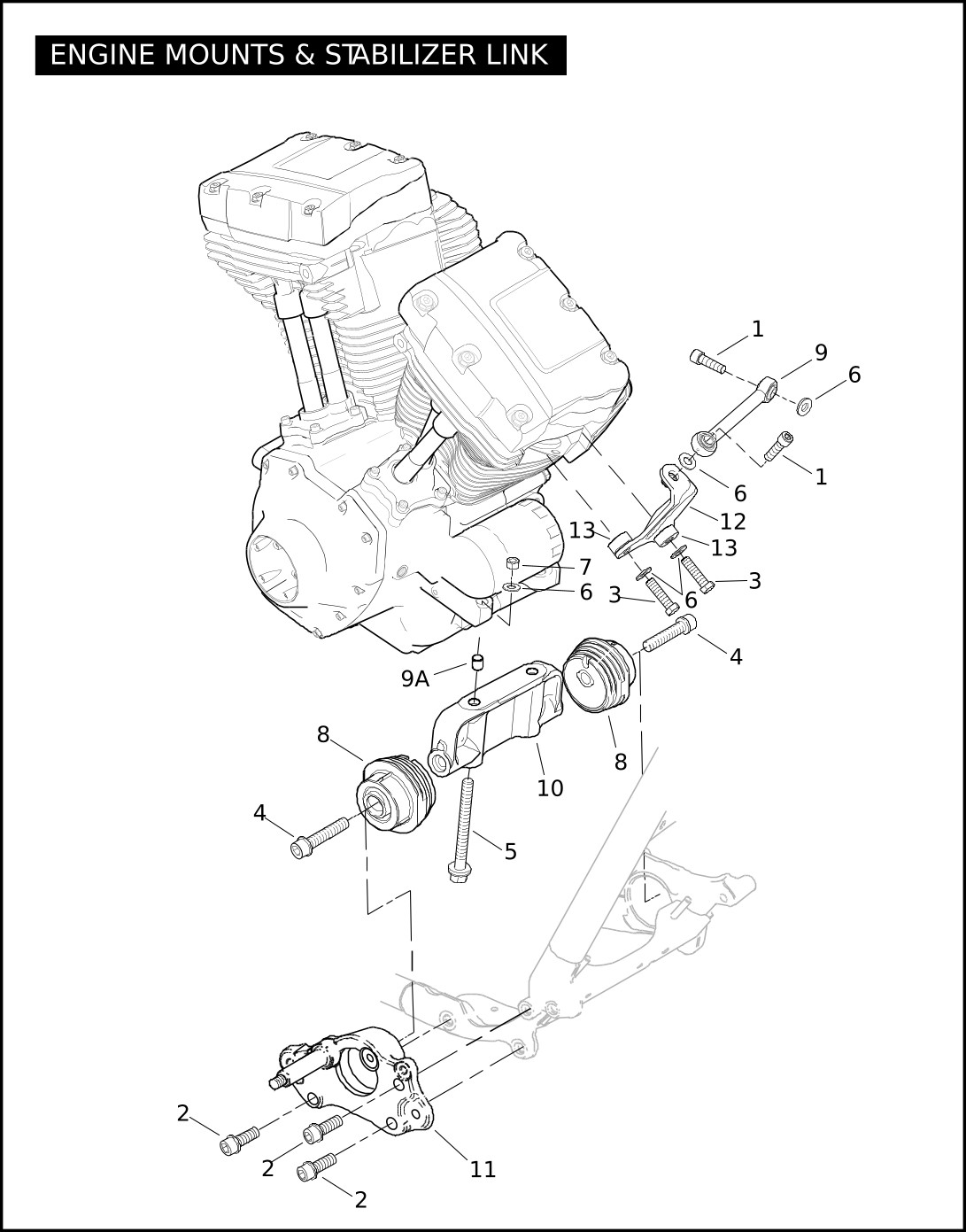

1 | 4313 | SCREW (2) | FLHTCUTG |
2 | 4688 | SCREW (3) | FLHTCUTG |
3 | 4721 | BOLT (2) | FLHTCUTG |
4 | 4838 | SCREW (2) | FLHTCUTG |
5 | 4868 | SCREW (2) | FLHTCUTG |
6 | 6127 | WASHER (6) | FLHTCUTG |
7 | 7783 | NUT (2) | FLHTCUTG |
8 | 16207-09 | ENGINE MOUNT, front (2) | FLHTCUTG |
9 | 16219-09 | STABLIZER LINK | FLHTCUTG |
9A | 24754-75A | DOWEL BUSHING (2) | FLHTCUTG |
10 | 47159-09BHP | BRACKET, front engine mount | FLHTCUTG |
11 | 47460-09BHP | END CAP, front mount | FLHTCUTG |
12 | 83874-09 | BRACKET, tie link | FLHTCUTG |
13 | 83875-09 | SPACER, bracket, tie link (2) | FLHTCUTG |

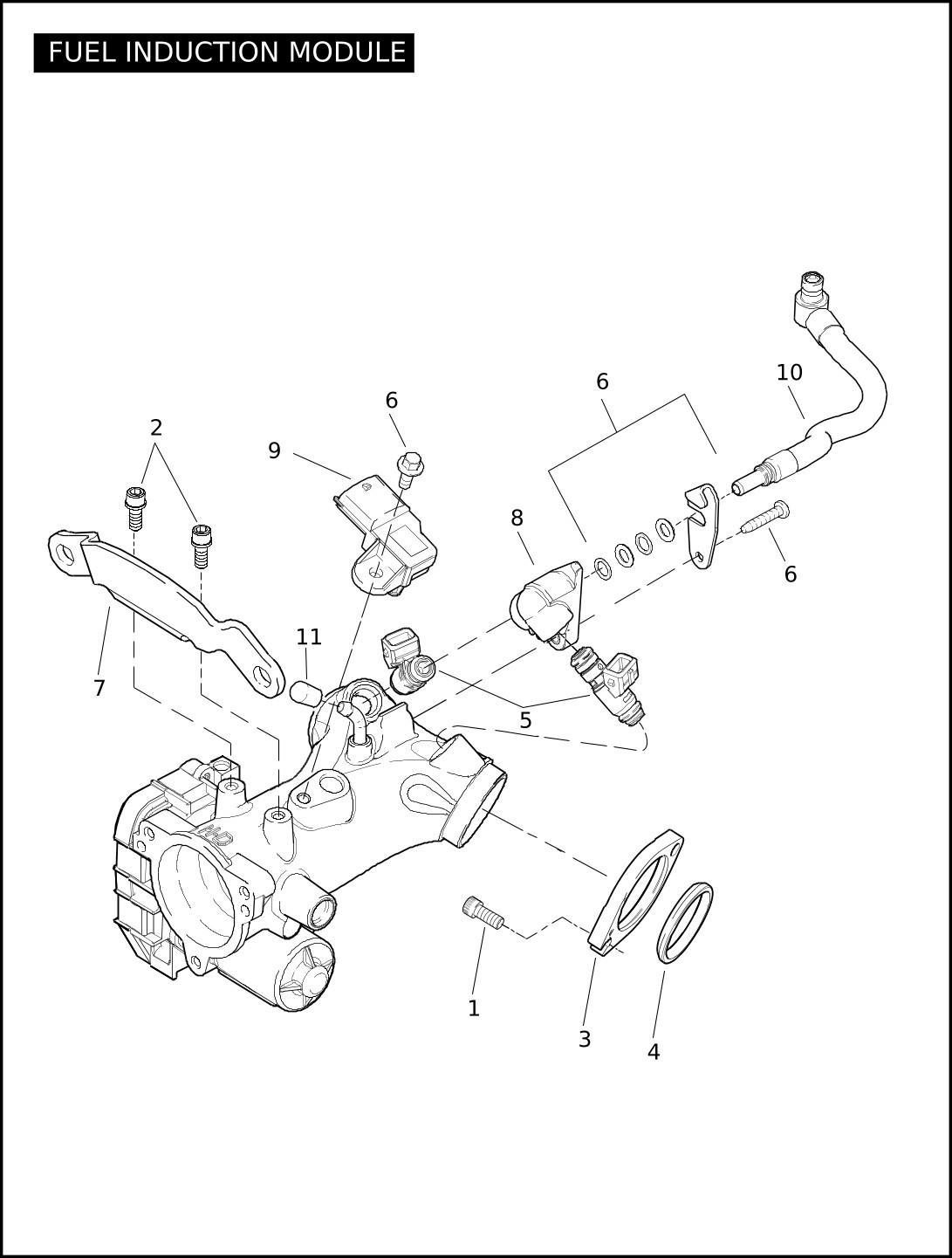

Index No. | Part No. | Description | Model(s) |
1 | 3275 | SCREW (4) | FLHTCUTG |
2 | 4705 | SCREW (2) | FLHTCUTG |
3 | 26993-06 | FLANGE, mounting (2) | FLHTCUTG |
4 | 26995-86B | SEAL, intake manifold (2) | FLHTCUTG |
5 | 27609-01B | FUEL INJECTOR ASSEMBLY, w/ o-ring (2) | FLHTCUTG |
27685-08A | INDUCTION MODULE ASSEMBLY, complete | FLHTCUTG | |
6 | 27711-08 | INDUCTION MODULE SERVICE KIT | FLHTCUTG |
7 | 27712-08 | BRACKET, induction module | FLHTCUTG |
8 | 27721-08 | FUEL RAIL | FLHTCUTG |
9 | 32319-07 | SENSOR, temperature manifold absolute pressure w/ o-ring | FLHTCUTG |
10 | 62905-08 | FUEL LINE | FLHTCUTG |
11 | 90383-98 | CAP, purge tube | FLHTCUTG |

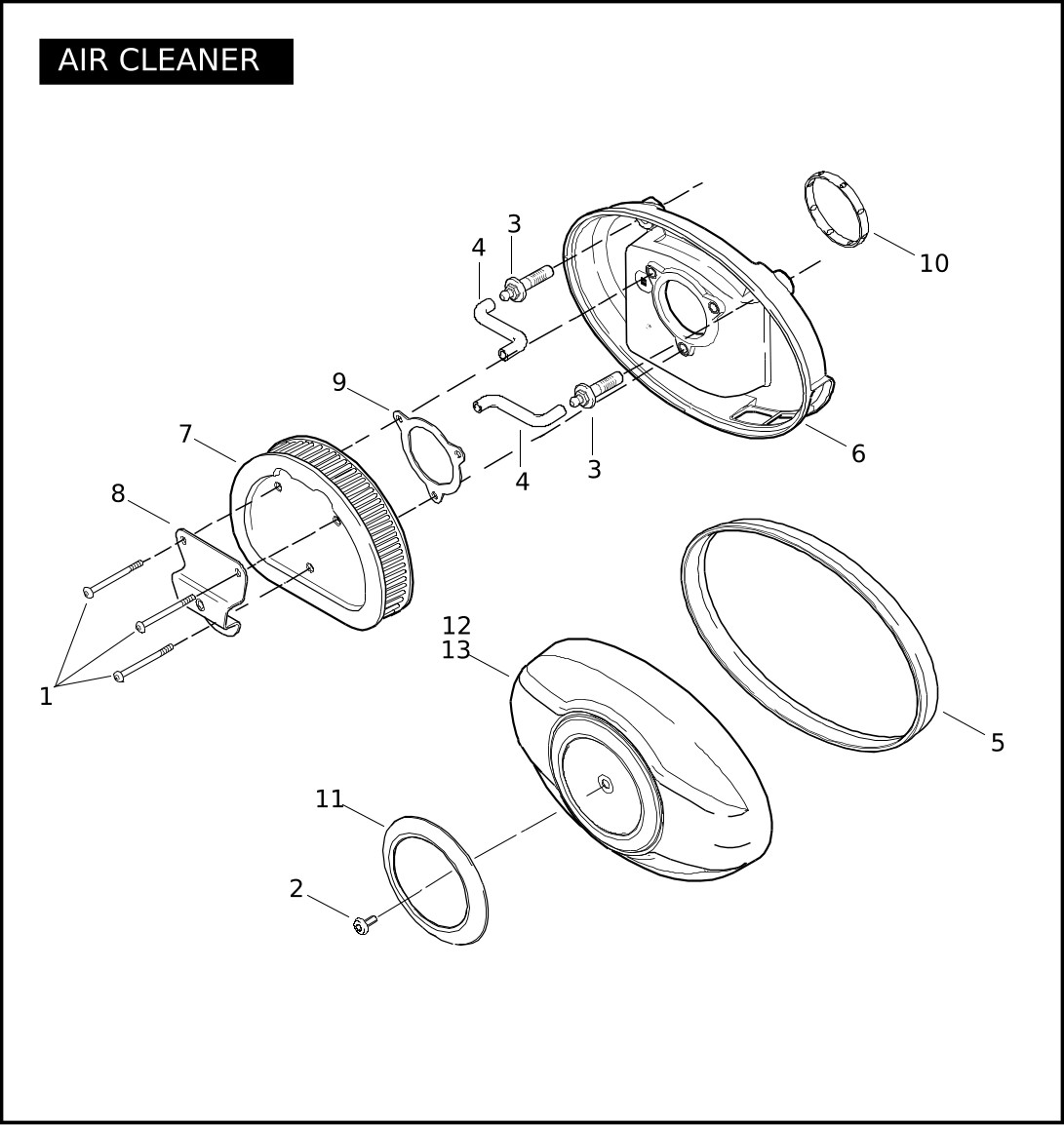

Index No. | Part No. | Description | Model(s) |
1 | 946 | SCREW (3) | FLHTCUTG |
2 | 29269-83A | SCREW | FLHTCUTG |
3 | 29465-08 | BREATHER BOLT (2) | FLHTCUTG |
4 | 29502-08 | BREATHER TUBE (2) | FLHTCUTG |
5 | 29584-01 | SEAL, air cleaner cover | FLHTCUTG |
6 | 29630-08A | BACKPLATE ASSEMBLY | FLHTCUTG |
7 | 29633-08 | FILTER ELEMENT, w/ 29645-08 | FLHTCUTG |
8 | 29644-08 | BRACKET ASSEMBLY, air cleaner cover | FLHTCUTG |
9 | 29645-08 | GASKET, filter element | FLHTCUTG |
10 | 29718-08 | GASKET, induction module to backplate | FLHTCUTG |
11 | 83379-09 | INSERT, air cleaner, TriGlide | FLHTCUTG |
12 | 83881-09 | WARNING LABEL, air cleaner (chrome) | FLHTCUTG |
13 | 83951-09 | COVER, air cleaner, w/ 83881-09 | FLHTCUTG |

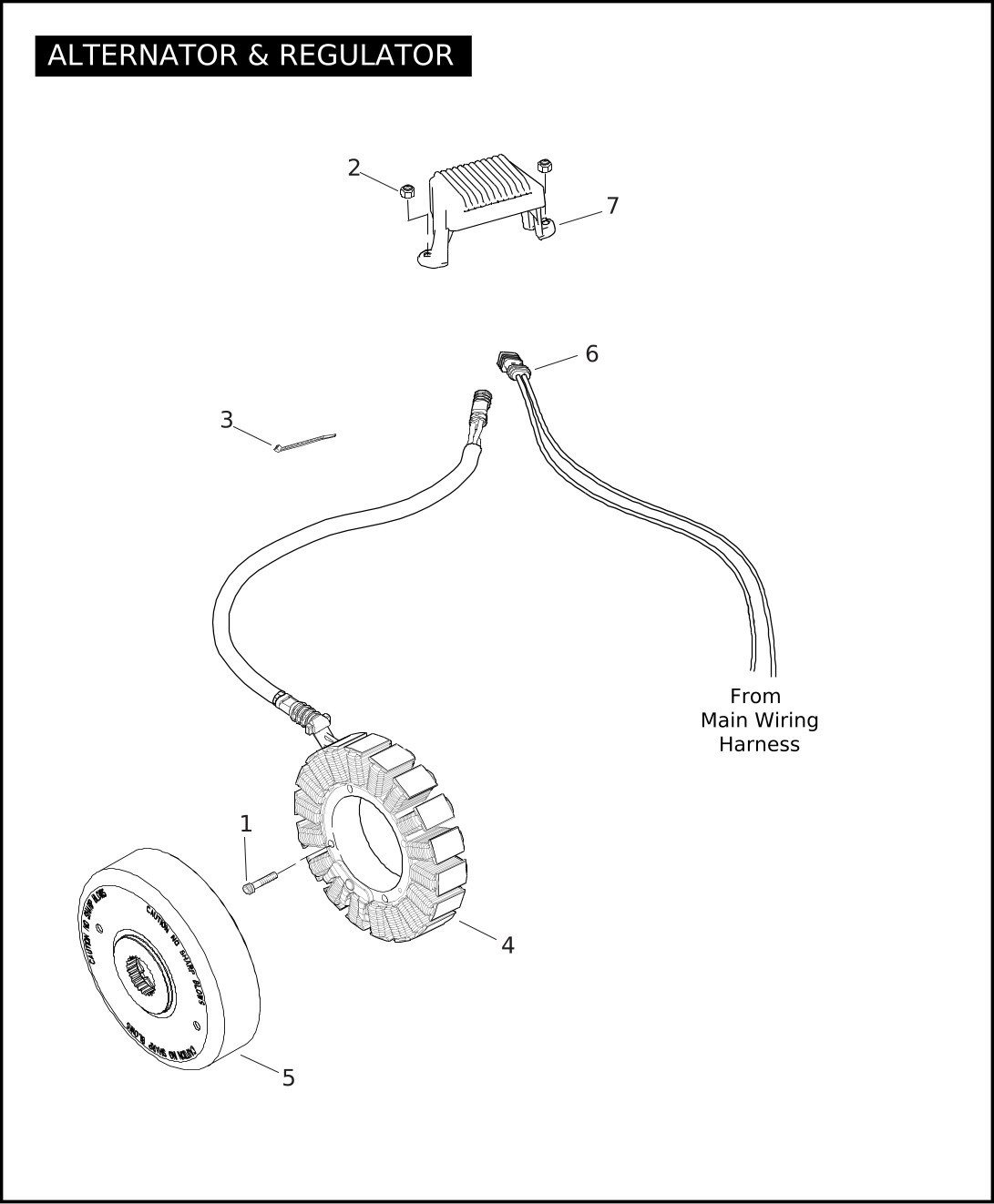

Index No. | Part No. | Description | Model(s) |
1 | 3050 | SCREW (4) | FLHTCUTG |
2 | 7716 | LOCKNUT (2) | FLHTCUTG |
3 | 10039 | CABLE STRAP | FLHTCUTG |
24009-06 | SPACER (not illustrated) | FLHTCUTG | |
4 | 29987-06B | STATOR ASSEMBLY, 3-phase, 50 AMP | FLHTCUTG |
5 | 30041-08 | ROTOR ASSEMBLY | FLHTCUTG |
6 | 74115-06 | DC LEAD ASSEMBLY, voltage regulator | FLHTCUTG |
7 | 74505-09 | VOLTAGE REGULATOR ASSEMBLY | FLHTCUTG |

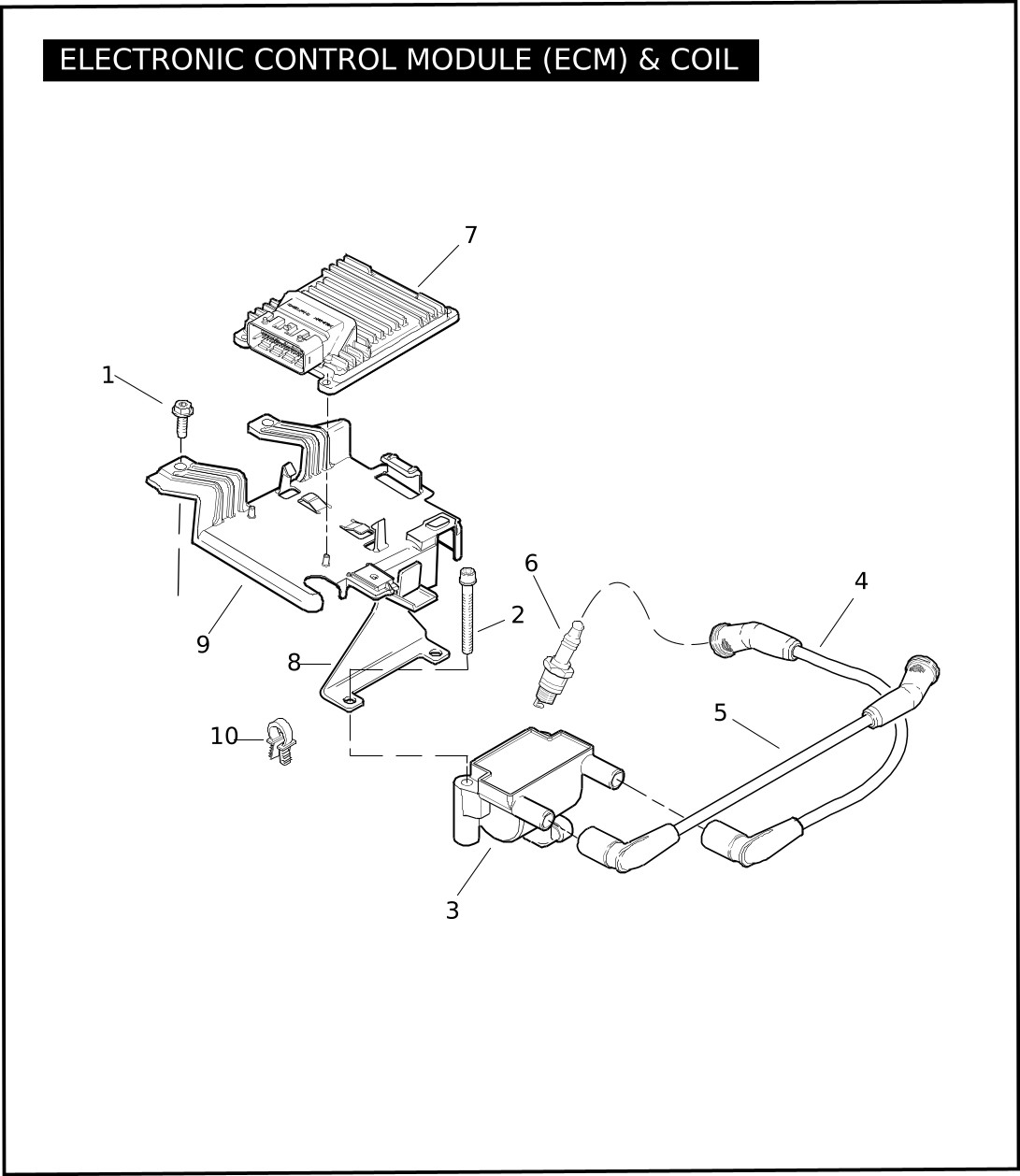

Index No. | Part No. | Description | Model(s) |
1 | 3634 | SCREW (2) | FLHTCUTG |
2 | 4826 | SCREW (2) | FLHTCUTG |
3 | 31696-07A | IGNITION COIL | FLHTCUTG |
4 | 32013-09 | SPARK PLUG CABLE, front cylinder | FLHTCUTG |
5 | 32014-09 | SPARK PLUG CABLE, rear cylinder | FLHTCUTG |
6 | 32362-04 | SPARK PLUG, 6R12 (2) | FLHTCUTG |
7 | 34246-08A | ELECTRONIC CONTROL MODULE (ECM), base level, Requires digital programming. | FLHTCUTG |
8 | 66200-09 | BRACKET, battery hold down | FLHTCUTG |
9 | 70344-09 | CADDY, electronic control module (ECM) | FLHTCUTG |
10 | 70681-09 | RETAINER, wire harness (4) | FLHTCUTG |

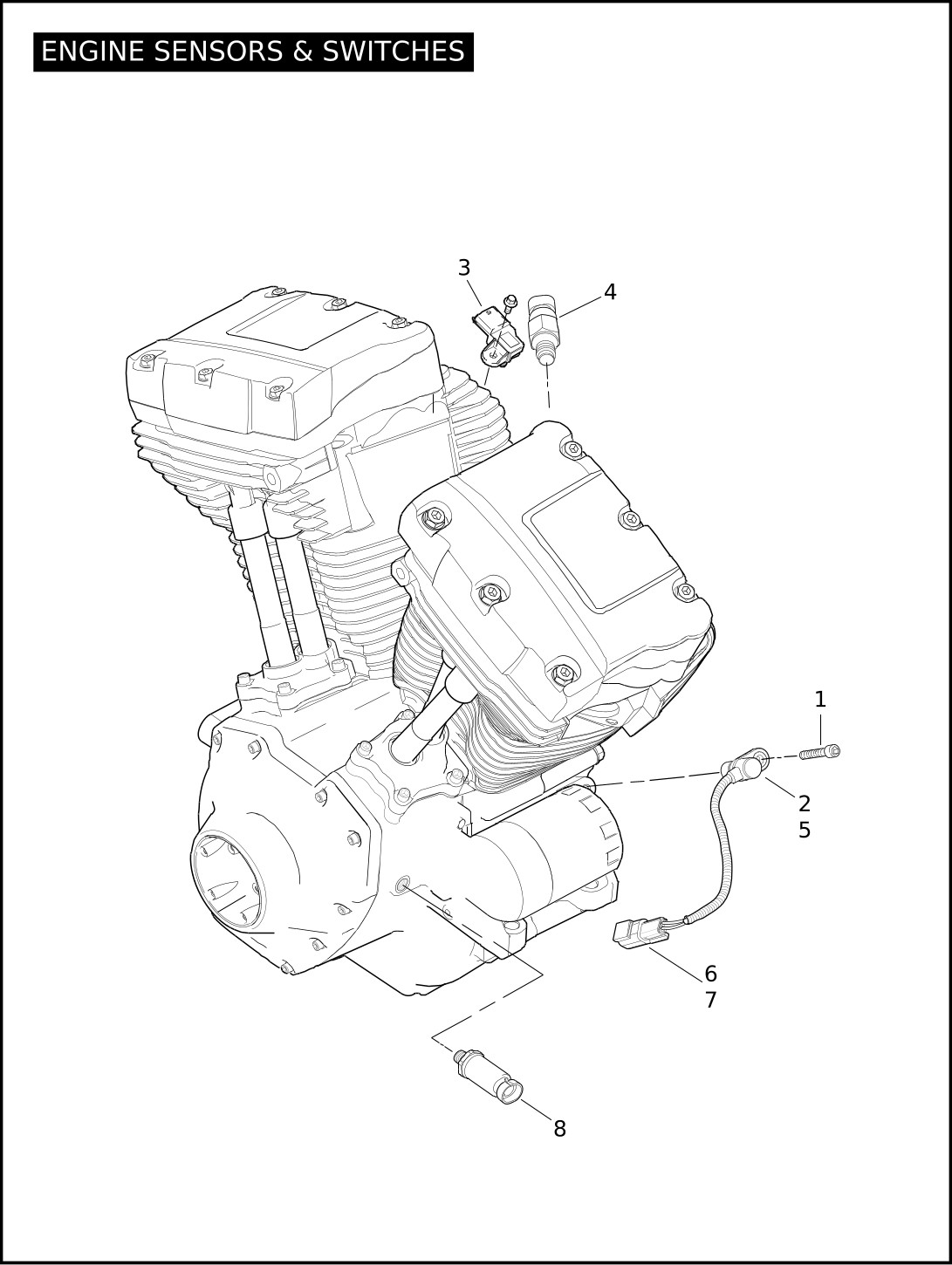

Index No. | Part No. | Description | Model(s) |
1 | 4741A | SCREW | FLHTCUTG |
2 | 11289A | O-RING, crankshaft position sensor | FLHTCUTG |
3 | 32319-07 | SENSOR, temperature manifold absolute pressure (TMAP), w/ o-ring | FLHTCUTG |
4 | 32446-99 | SENSOR, engine temperature | FLHTCUTG |
5 | 32707-01C | SENSOR, crankshaft position, w/ 11289A, 72199-94 & 74194-98 | FLHTCUTG |
6 | 72199-94 | CONNECTOR ANCHOR | FLHTCUTG |
7 | 74194-98 | TERMINAL PIN, DTM #20-24 (2) | FLHTCUTG |
8 | 74438-99 | OIL PRESSURE SENDER | FLHTCUTG |

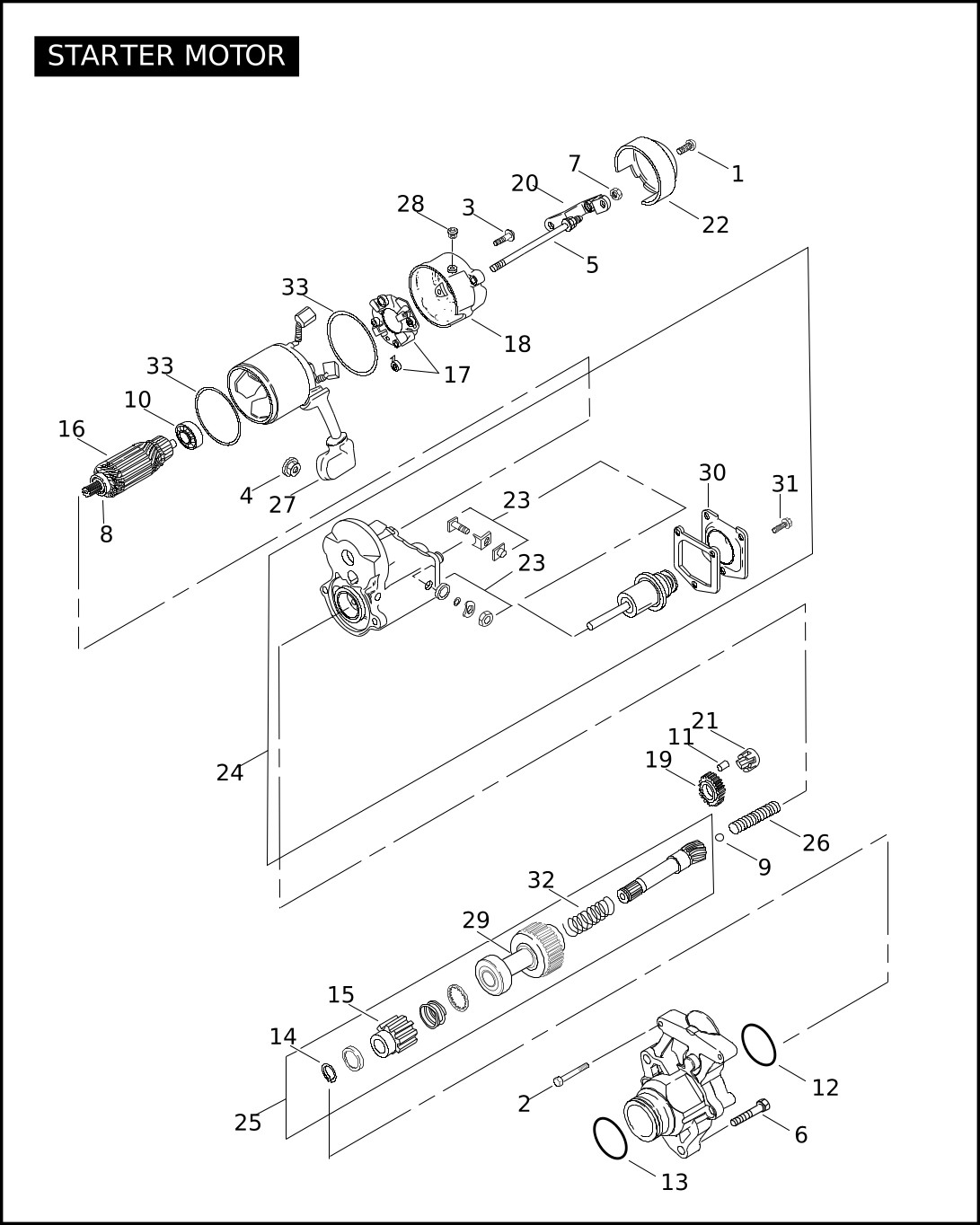

Index No. | Part No. | Description | Model(s) |
1 | 925 | SCREW, cover | FLHTCUTG |
2 | 928 | BOLT, starter (2) | FLHTCUTG |
3 | 929A | SCREW (2) | FLHTCUTG |
4 | 3403 | LOCKNUT, flange | FLHTCUTG |
5 | 3559 | BOLT, starter (2) | FLHTCUTG |
6 | 4419 | SCREW, starter mount (2) | FLHTCUTG |
7 | 7838 | NUT, bracket (2) | FLHTCUTG |
8 | 8871 | BALL BEARING | FLHTCUTG |
9 | 8879 | BALL | FLHTCUTG |
10 | 8883 | BALL BEARING | FLHTCUTG |
11 | 9077 | CLUTCH ROLLER (5) | FLHTCUTG |
12 | 10957 | O-RING | FLHTCUTG |
13 | 27444-00Y | O-RING, starter-to-case | FLHTCUTG |
14 | 31328-91 | RING, snap | FLHTCUTG |
15 | 31345-06 | GEAR, pinion | FLHTCUTG |
16 | 31515-90 | ARMATURE ASSEMBLY | FLHTCUTG |
17 | 31518-90 | BRUSH HOLDER ASSEMBLY | FLHTCUTG |
18 | 31519-90 | FRAME, starter end | FLHTCUTG |
19 | 31525-90 | IDLER GEAR | FLHTCUTG |
20 | 31527-90 | BRACKET ASSEMBLY, starter cover | FLHTCUTG |
21 | 31530-90 | RETAINER, idler | FLHTCUTG |
22 | 31611-08 | COVER (chrome) | FLHTCUTG |
23 | 31604-06 | SOLENOID REPAIR KIT | FLHTCUTG |
31618-06A | STARTER ASSEMBLY COMPLETE (black) | FLHTCUTG | |
24 | 31631-06 | SOLENOID ASSEMBLY, w/ 31688-90 & 31689-90 | FLHTCUTG |
25 | 31633-07 | CLUTCH SUBASSEMBLY, 31328-91, 31345-06, 31681-07 & 31692-90 | FLHTCUTG |
26 | 31641-06 | SPRING, solenoid | FLHTCUTG |
27 | 31643-06 | CAP, terminal, rubber | FLHTCUTG |
28 | 31660-90 | DRAIN VENT | FLHTCUTG |
29 | 31681-07 | CLUTCH, starter motor | FLHTCUTG |
30 | 31688-90 | COVER, solenoid | FLHTCUTG |
31 | 31689-90 | BOLT, w/ washer (3) | FLHTCUTG |
32 | 31692-90 | SPRING | FLHTCUTG |
33 | 31695-90 | O-RING (2) | FLHTCUTG |

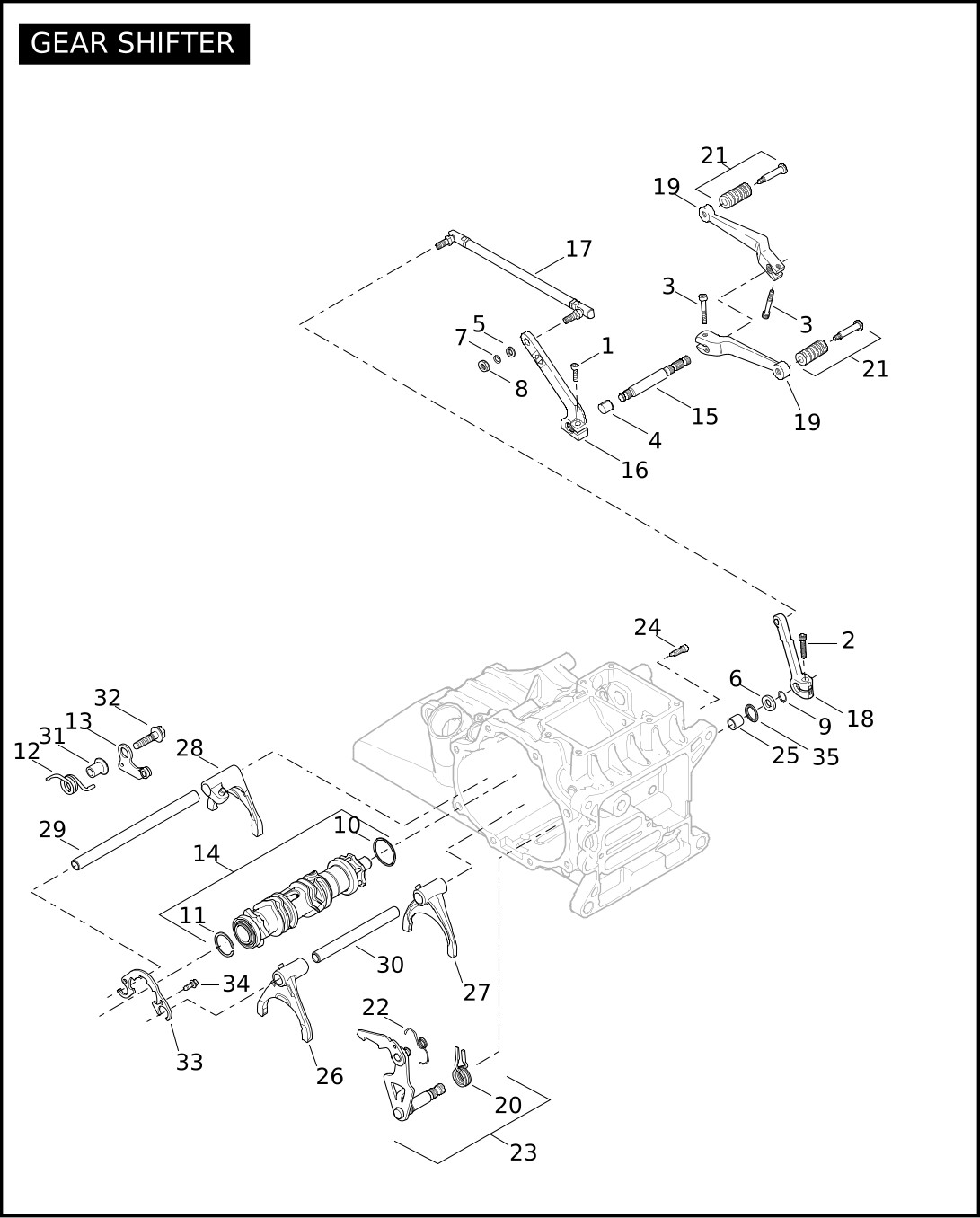

Index No. | Part No. | Description | Model(s) |
1 | 780 | SCREW | FLHTCUTG |
2 | 856A | SCREW | FLHTCUTG |
3 | 3275 | SCREW (2) | FLHTCUTG |
4 | 5817 | SPACER | FLHTCUTG |
5 | 6016 | WASHER | FLHTCUTG |
6 | 6497HW | WASHER | FLHTCUTG |
7 | 7041 | LOCKWASHER | FLHTCUTG |
8 | 7744 | JAM NUT | FLHTCUTG |
9 | 11150 | RETAINING RING | FLHTCUTG |
10 | 11389 | RING, shift cam retaining | FLHTCUTG |
11 | 11575 | RING, shift cam retaining | FLHTCUTG |
12 | 33389-07 | SPRING, detent | FLHTCUTG |
13 | 33409-06B | DETENT ARM ASSEMBLY, w/ 33389-07 | FLHTCUTG |
14 | 33413-06A | SHIFTER CAM ASSEMBLY, w/ 11389, 11575 & bearing | FLHTCUTG |
15 | 33709-82A | SHAFT | FLHTCUTG |
16 | 33718-82B | LEVER | FLHTCUTG |
17 | 33759-99B | SHIFTER ROD | FLHTCUTG |
18 | 33849-97 | LEVER, shifter rod | FLHTCUTG |
19 | 33895-82C | SHIFT LEVER KIT, w/ 3275 & shifter lever (2) | FLHTCUTG |
20 | 34064-00C | SPRING, shift lever centering | FLHTCUTG |
21 | 34611-65A | PEG, shift lever (2) | FLHTCUTG |
22 | 34987-06 | SPRING, ratchet lever | FLHTCUTG |
23 | 35081-06 | SHIFT MECHANISM, w/ 34064-00C & 34987-06 | FLHTCUTG |
24 | 35082-07 | CENTERING SCREW, shift lever | FLHTCUTG |
25 | 35186-06 | SLEEVE | FLHTCUTG |
26 | 35187-06 | FORK, shift 1 - 2 | FLHTCUTG |
27 | 35210-06 | FORK, shift 3 - 4 | FLHTCUTG |
28 | 35217-06 | FORK, shift 5 - 6 | FLHTCUTG |
29 | 35222-06 | SHAFT, 5 - 6 shift fork | FLHTCUTG |
30 | 35223-06 | SHAFT, 1 - 2 & 3 - 4 shift fork | FLHTCUTG |
31 | 35243-06 | SLEEVE | FLHTCUTG |
32 | 35244-06 | SCREW, detent | FLHTCUTG |
33 | 35249-06 | LOCK PLATE, shift cam | FLHTCUTG |
34 | 35259-06 | SCREW, shift drum support (2) | FLHTCUTG |
35 | 37101-84B | OIL SEAL | FLHTCUTG |

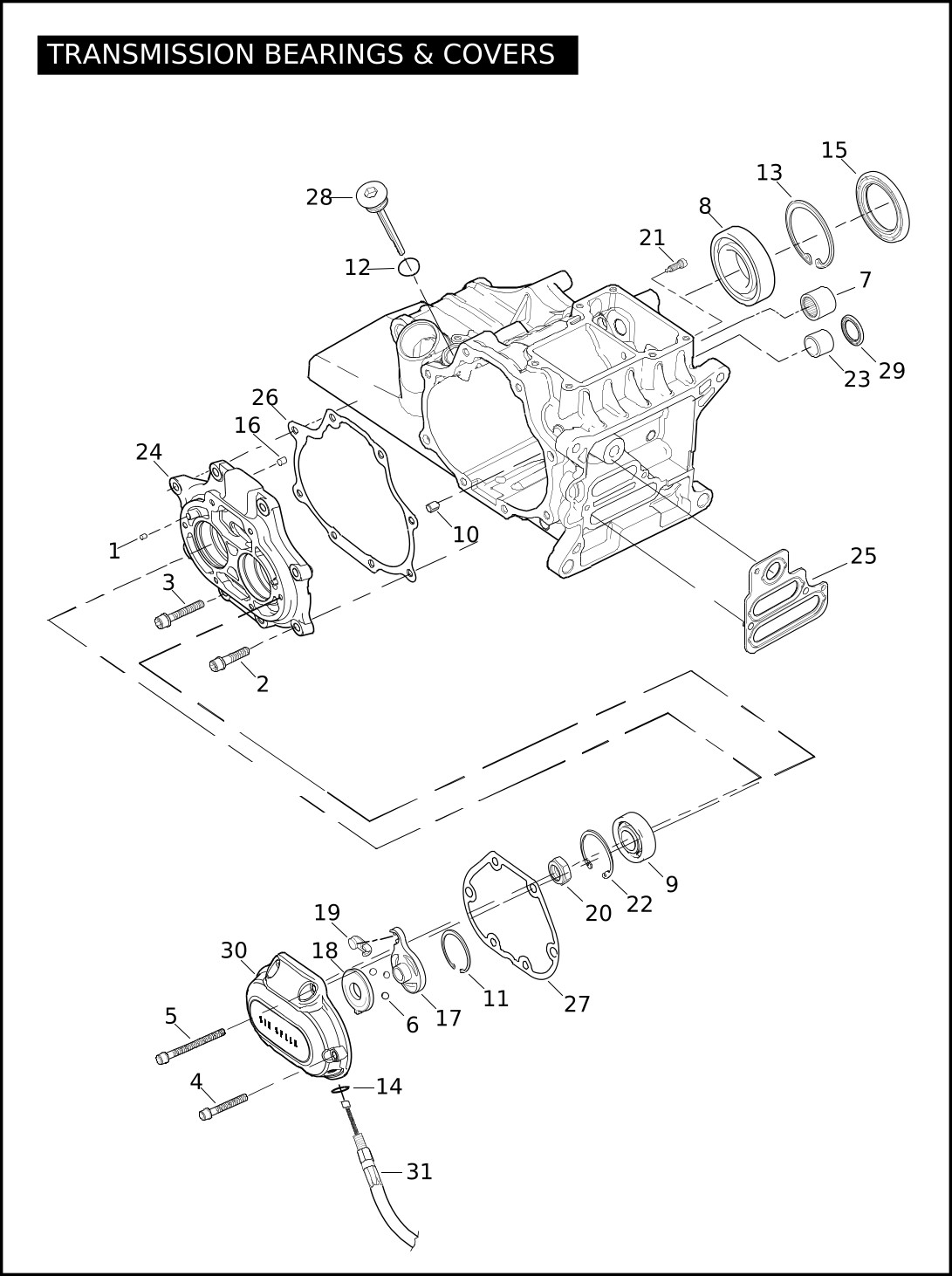

Index No. | Part No. | Description | Model(s) |
1 | 221 | PIN (2) | FLHTCUTG |
2 | 3249 | SCREW (6) | FLHTCUTG |
3 | 3300 | SCREW (2) | FLHTCUTG |
4 | 4718A | SCREW (4) | FLHTCUTG |
5 | 4741A | SCREW (2) | FLHTCUTG |
6 | 8873 | BALL (3) | FLHTCUTG |
7 | 8963 | BEARING, needle | FLHTCUTG |
8 | 8967 | BEARING | FLHTCUTG |
9 | 8970 | BEARING (2) | FLHTCUTG |
10 | 9701 | BUSHING | FLHTCUTG |
11 | 10998 | RETAINING RING | FLHTCUTG |
12 | 11132A | O-RING, dipstick | FLHTCUTG |
13 | 11161 | RETAINING RING | FLHTCUTG |
14 | 11179 | O-RING | FLHTCUTG |
15 | 12074 | SEAL | FLHTCUTG |
16 | 16583-00A | BUSHING, dowel (2) | FLHTCUTG |
17 | 25604-00A | INNER RAMP | FLHTCUTG |
18 | 25605-00A | OUTER RAMP | FLHTCUTG |
19 | 34920-86A | COUPLING | FLHTCUTG |
20 | 35078-79 | NUT, mainshaft & countershaft (2) | FLHTCUTG |
21 | 35082-07 | CENTERING SCREW, shift lever | FLHTCUTG |
22 | 35087-99A | RETAINING RING (2) | FLHTCUTG |
23 | 35186-06 | SLEEVE | FLHTCUTG |
24 | 35260-06 | BEARING HOUSING ASSEMBLY, w/ 221, 8970, 16583-00A & 35087-99A (black) | FLHTCUTG |
25 | 35607-06 | GASKET | FLHTCUTG |
26 | 35654-06 | GASKET, bearing housing | FLHTCUTG |
27 | 36805-06 | GASKET, cover | FLHTCUTG |
28 | 37065-06 | DIPSTICK (chrome) | FLHTCUTG |
29 | 37101-84B | OIL SEAL | FLHTCUTG |
30 | 37116-06 | CLUTCH RELEASE COVER (chrome) | FLHTCUTG |
38630-88 | BOOT, clutch cable (not illustrated) | FLHTCUTG | |
31 | 38667-08A | CABLE, clutch control, w/ 38630-88 & 11179 | FLHTCUTG |

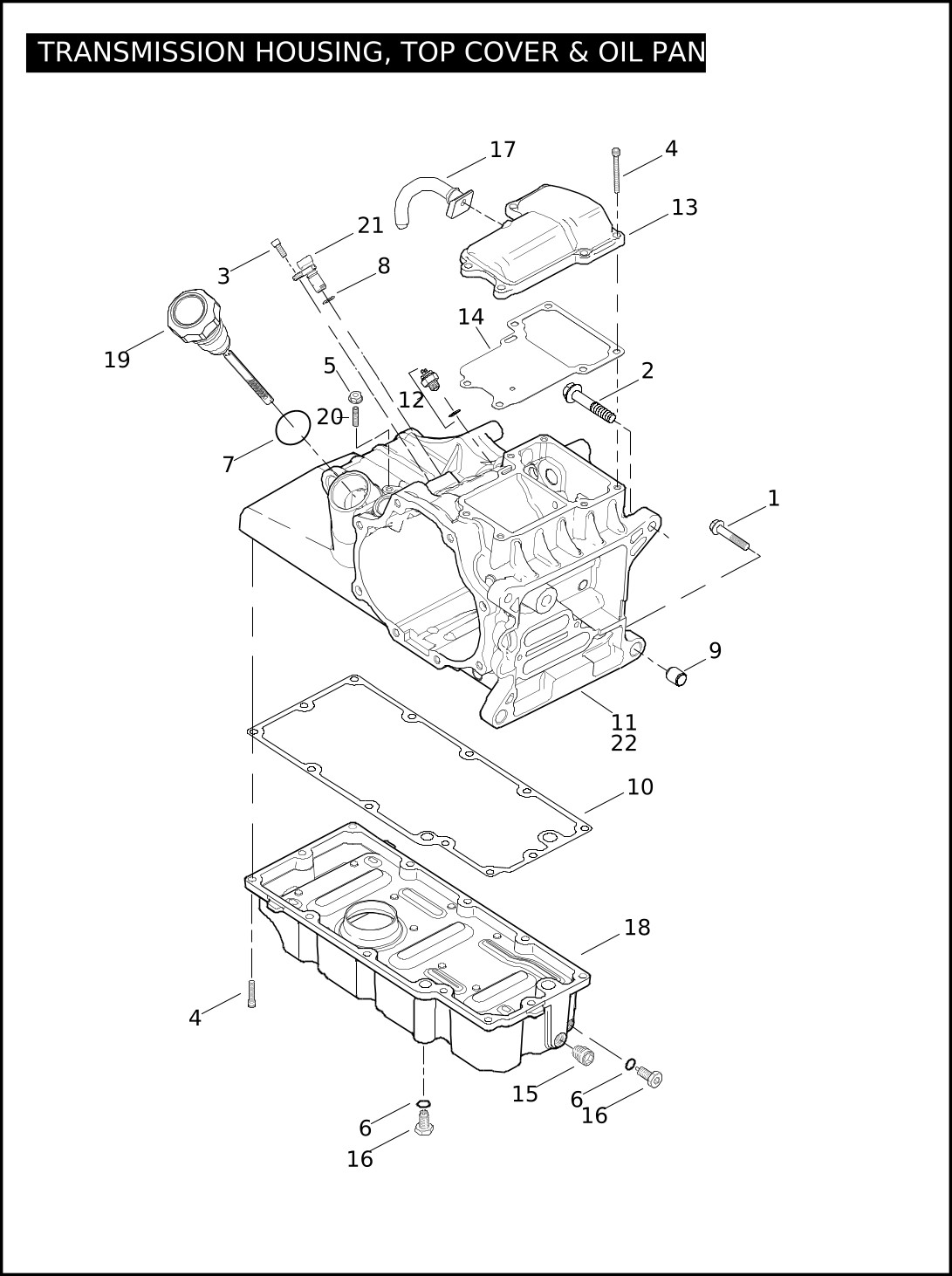

Index No. | Part No. | Description | Model(s) |
1 | 3699D | SCREW (2) | FLHTCUTG |
2 | 3983 | SCREW (2) | FLHTCUTG |
3 | 4705 | SCREW | FLHTCUTG |
4 | 4741A | SCREW (18) | FLHTCUTG |
5 | 7792 | NUT | FLHTCUTG |
6 | 11105 | O-RING (2) | FLHTCUTG |
7 | 11120 | O-RING | FLHTCUTG |
8 | 11289A | O-RING | FLHTCUTG |
9 | 16574-99A | DOWEL RING (2) | FLHTCUTG |
10 | 26077-99A | GASKET, oil pan | FLHTCUTG |
11 | 33097-09 | TRANSMISSION ASSEMBLY, complete (chrome & black) | FLHTCUTG |
12 | 33926-06B | SWITCH, neutral indicator, w/ o-ring | FLHTCUTG |
13 | 34469-06B | TRANSMISSION COVER, top (chrome) | FLHTCUTG |
14 | 34917-06 | GASKET, upper cover | FLHTCUTG |
15 | 45893-99 | PIPE PLUG (2) | FLHTCUTG |
16 | 60328-98B | PLUG, magnetic w/ 11105 (2) | FLHTCUTG |
17 | 62372-09 | VENT HOSE, transmission | FLHTCUTG |
18 | 62489-99A | OIL PAN ASSEMBLY (black) w/ 45893-99 & 60328-98B | FLHTCUTG |
19 | 62849-07A | DIPSTICK ASSEMBLY, w/ 11120 (silver cap) | FLHTCUTG |
20 | 66290-06 | STUD, ground | FLHTCUTG |
21 | 74402-05 | SPEED SENSOR, w/ 11289A | FLHTCUTG |
22 | 83837-09 | TRANSMISSION CASE SUBASSEMBLY (black) | FLHTCUTG |

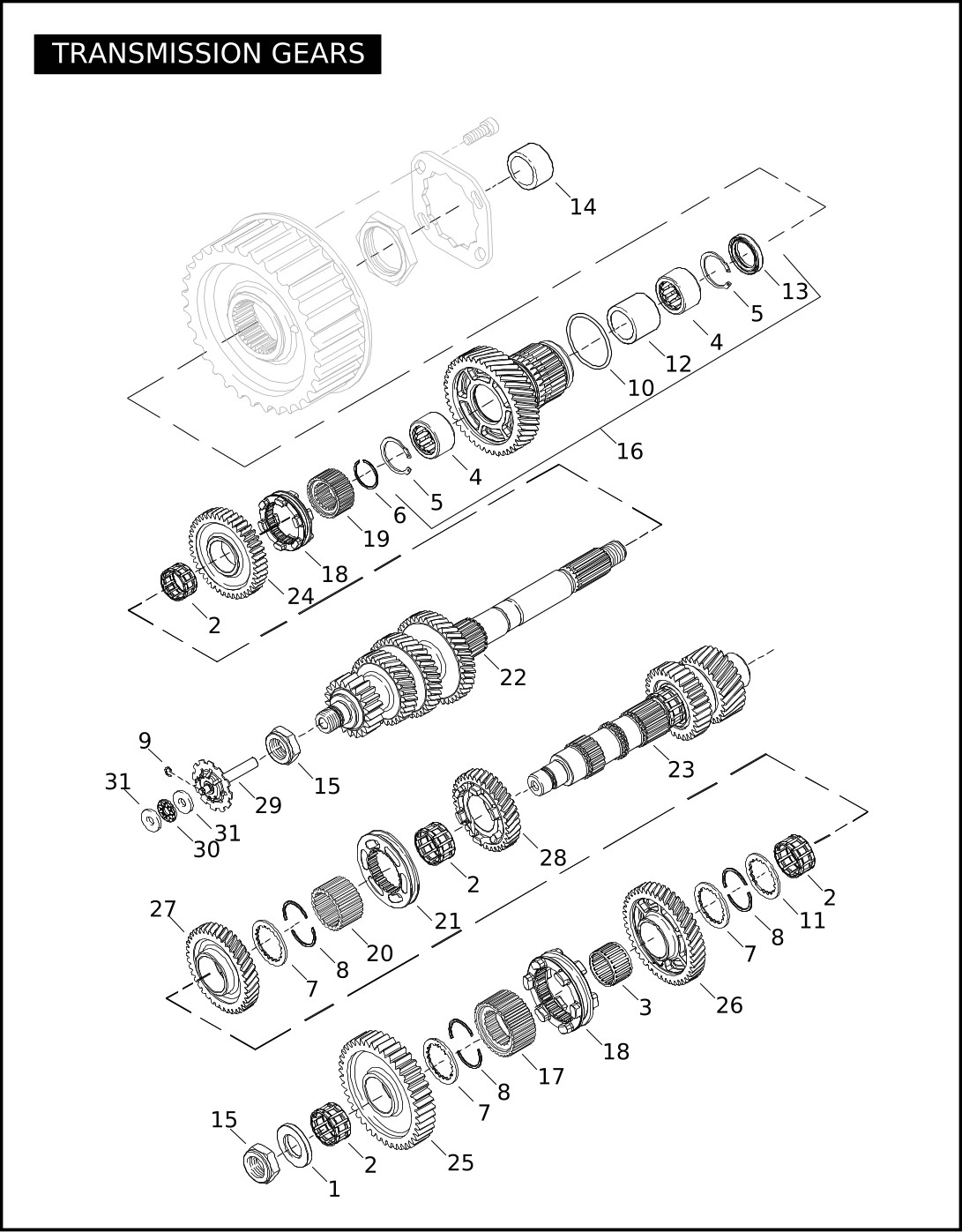

Index No. | Part No. | Description | Model(s) |
1 | 5837A | SPACER | FLHTCUTG |
2 | 8026K | BEARING, needle (4) | FLHTCUTG |
3 | 8041 | BEARING, needle | FLHTCUTG |
4 | 8042 | BEARING, needle (2) | FLHTCUTG |
5 | 10991 | RETAINING RING (2) | FLHTCUTG |
6 | 11061A | RETAINING RING | FLHTCUTG |
7 | 11081A | RING, lock (3) | FLHTCUTG |
8 | 11082 | SECURING SEGMENT (6) | FLHTCUTG |
9 | 11096 | RING, retaining | FLHTCUTG |
10 | 11201 | O-RING | FLHTCUTG |
11 | 11207 | WASHER, internal spline | FLHTCUTG |
12 | 11599 | SPACER, bearing | FLHTCUTG |
13 | 12077 | OIL SEAL | FLHTCUTG |
14 | 34091-08 | BEARING, inner race | FLHTCUTG |
15 | 35078-79 | NUT (2) | FLHTCUTG |
16 | 35122-06 | GEAR ASSEMBLY, driven output, w/ 8042, 10991, 11201, 11599 & 12077 | FLHTCUTG |
17 | 35124-06 | GUIDE HUB, dog ring | FLHTCUTG |
18 | 35126-06 | DOG RING, lugged (2) | FLHTCUTG |
19 | 35201-06 | GUIDE HUB, dog ring | FLHTCUTG |
20 | 35202-06 | GUIDE HUB, dog ring | FLHTCUTG |
21 | 35204-06 | DOG RING, pocketed | FLHTCUTG |
22 | 35467-08 | INPUT SHAFT | FLHTCUTG |
23 | 35470-06 | COUNTER SHAFT ASSEMBLY | FLHTCUTG |
24 | 35801-06 | GEAR, fifth input | FLHTCUTG |
25 | 35805-06A | GEAR, countershaft-first | FLHTCUTG |
26 | 35807-06 | GEAR, countershaft-second | FLHTCUTG |
27 | 35811-06 | GEAR, countershaft-third | FLHTCUTG |
28 | 35814-06 | GEAR, countershaft-fourth | FLHTCUTG |
29 | 37069-90 | ROD ASSEMBLY | FLHTCUTG |
30 | 37312-75 | BEARING | FLHTCUTG |
31 | 37313-80 | THRUST RACE BEARING (2) | FLHTCUTG |

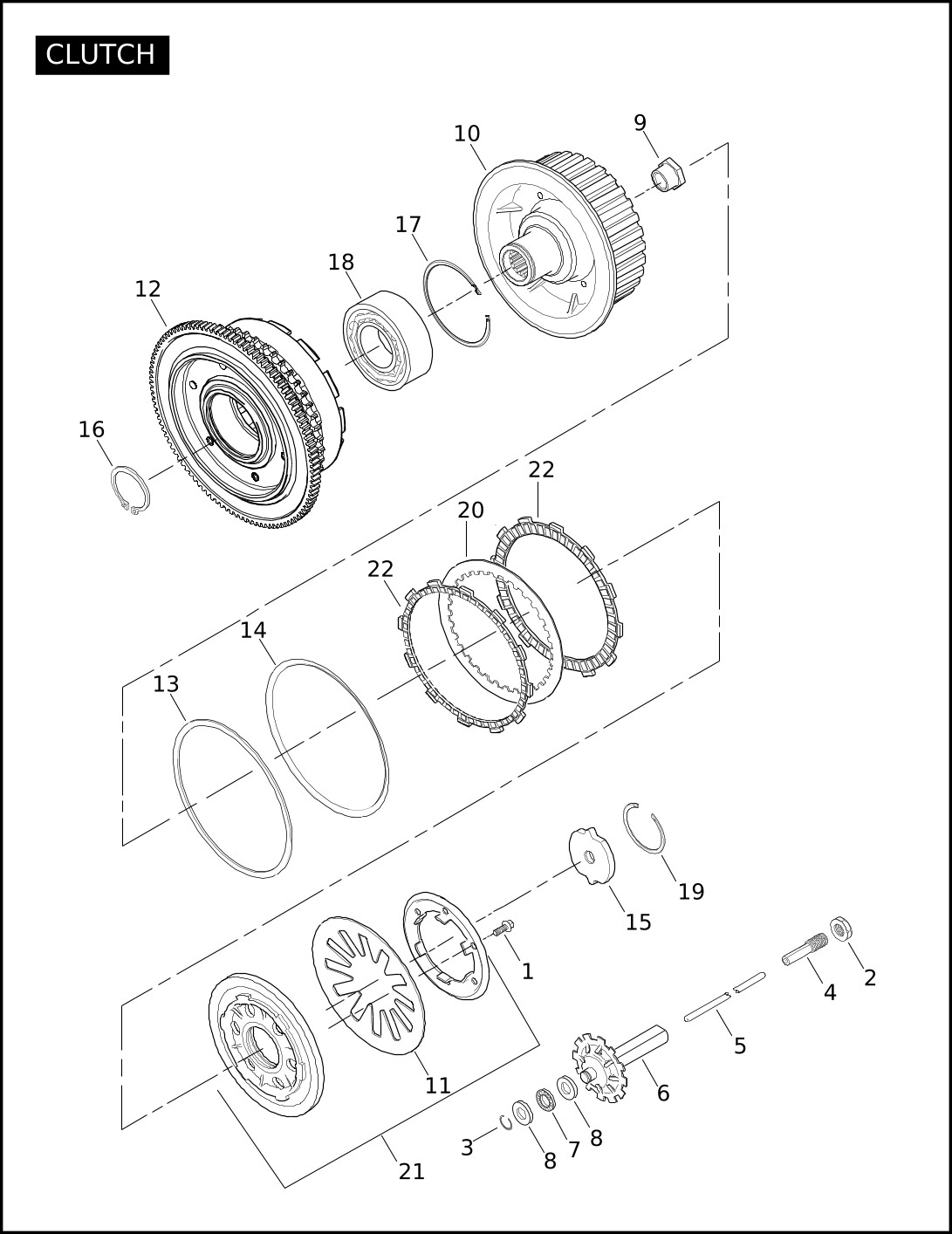

Index No. | Part No. | Description | Model(s) |
1 | 2980 | SCREW (6) | FLHTCUTG |
2 | 7848W | JAM NUT | FLHTCUTG |
3 | 11096 | RETAINING RING | FLHTCUTG |
4 | 37090-98A | SCREW, adjuster | FLHTCUTG |
5 | 37092-06 | PUSH ROD, clutch release | FLHTCUTG |
6 | 37069-90 | ROD ASSEMBLY | FLHTCUTG |
7 | 37312-75 | BEARING, push rod | FLHTCUTG |
8 | 37313-80 | THRUST RACE BEARING (2) | FLHTCUTG |
9 | 37496-90A | NUT, mainshaft | FLHTCUTG |
10 | 37554-06A | HUB ASSEMBLY, clutch | FLHTCUTG |
11 | 37807-03 | SPRING, clutch (pink) | FLHTCUTG |
12 | 37817-07 | CLUTCH ASSEMBLY, w/ 1, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21 & 22 | FLHTCUTG |
13 | 37883-98 | SEAT, damper spring | FLHTCUTG |
14 | 37884-98 | DAMPER SPRING | FLHTCUTG |
15 | 37903-90 | RELEASE PLATE | FLHTCUTG |
16 | 37904-90 | RETAINING RING | FLHTCUTG |
17 | 37905-00 | RETAINING RING, internal | FLHTCUTG |
18 | 37906-90 | BEARING, ball | FLHTCUTG |
19 | 37909-90 | RETAINING RING, internal | FLHTCUTG |
20 | 37913-98 | PLATE CLUTCH (8) | FLHTCUTG |
21 | 37927-03 | PRESSURE PLATE KIT, clutch | FLHTCUTG |
22 | 37932-98 | FRICTION PLATE KIT, w/ nine friction plates | FLHTCUTG |

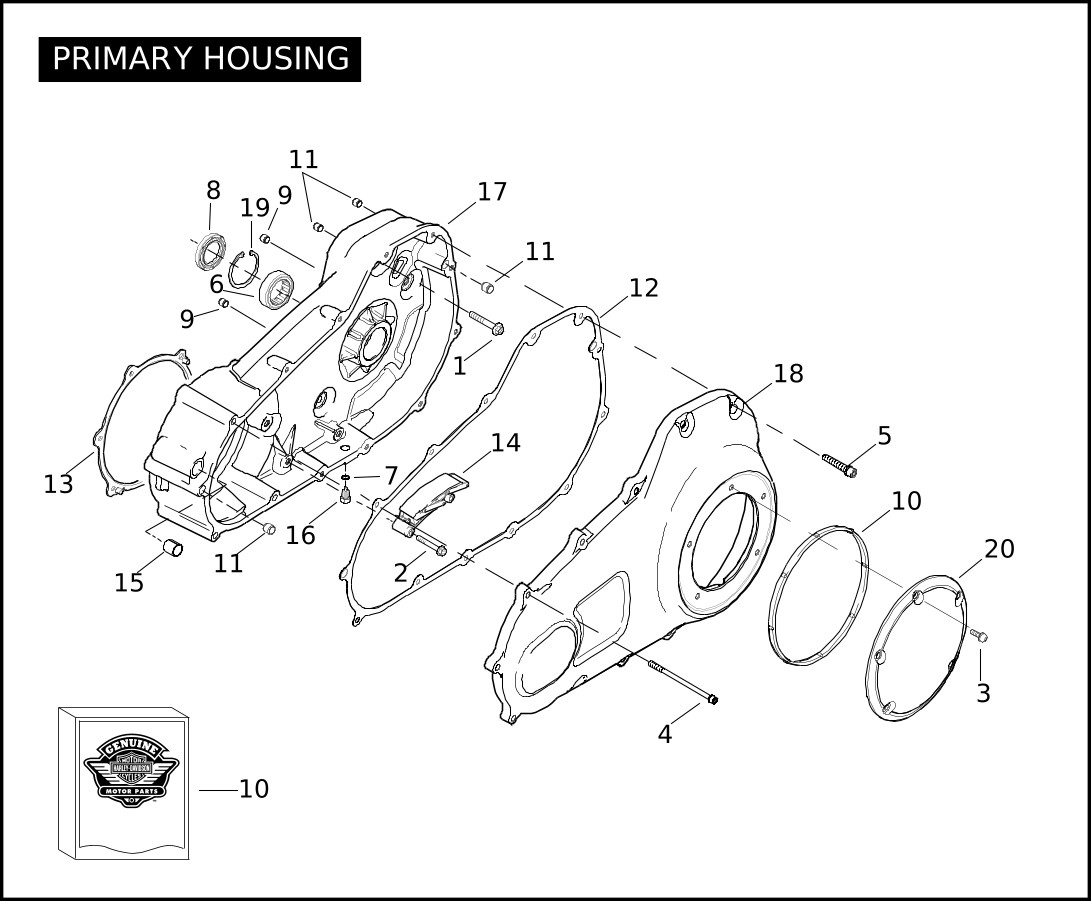

Index No. | Part No. | Description | Model(s) |
1 | 786A | BOLT (5) | FLHTCUTG |
2 | 791A | SCREW (2) | FLHTCUTG |
3 | 1062 | SCREW (5) | FLHTCUTG |
4 | 1780 | SCREW (4) | FLHTCUTG |
5 | 4813A | SCREW (9) | FLHTCUTG |
6 | 9231 | BEARING | FLHTCUTG |
7 | 11105 | O-RING | FLHTCUTG |
8 | 12052A | SEAL | FLHTCUTG |
9 | 16583-00A | DOWEL BUSHING (2) | FLHTCUTG |
10 | 17369-06 | GASKET SERVICE KIT (1K, 5K, 10K) w/ 1105 & seal clutch cover | FLHTCUTG |
11 | 24754-75A | DOWEL BUSHING (4) | FLHTCUTG |
12 | 34901-07 | GASKET, primary cover | FLHTCUTG |
13 | 34934-06 | GASKET, primary housing to case | FLHTCUTG |
14 | 39929-06A | CHAIN TENSIONER ASSEMBLY | FLHTCUTG |
15 | 42642-00 | BUSHING (2) | FLHTCUTG |
16 | 60328-98B | PLUG, magnetic drain w/ 11105 | FLHTCUTG |
17 | 60432-07A | INNER PRIMARY HOUSING, w/ 9231, 12052A, 16583-00A, 42642-00, 60328-98B & 60678-85 (black) | FLHTCUTG |
18 | 60553-07 | COVER, primary (chrome) | FLHTCUTG |
19 | 60678-85 | RETAINING RING | FLHTCUTG |
20 | 60766-06 | COVER, clutch (chrome) | FLHTCUTG |

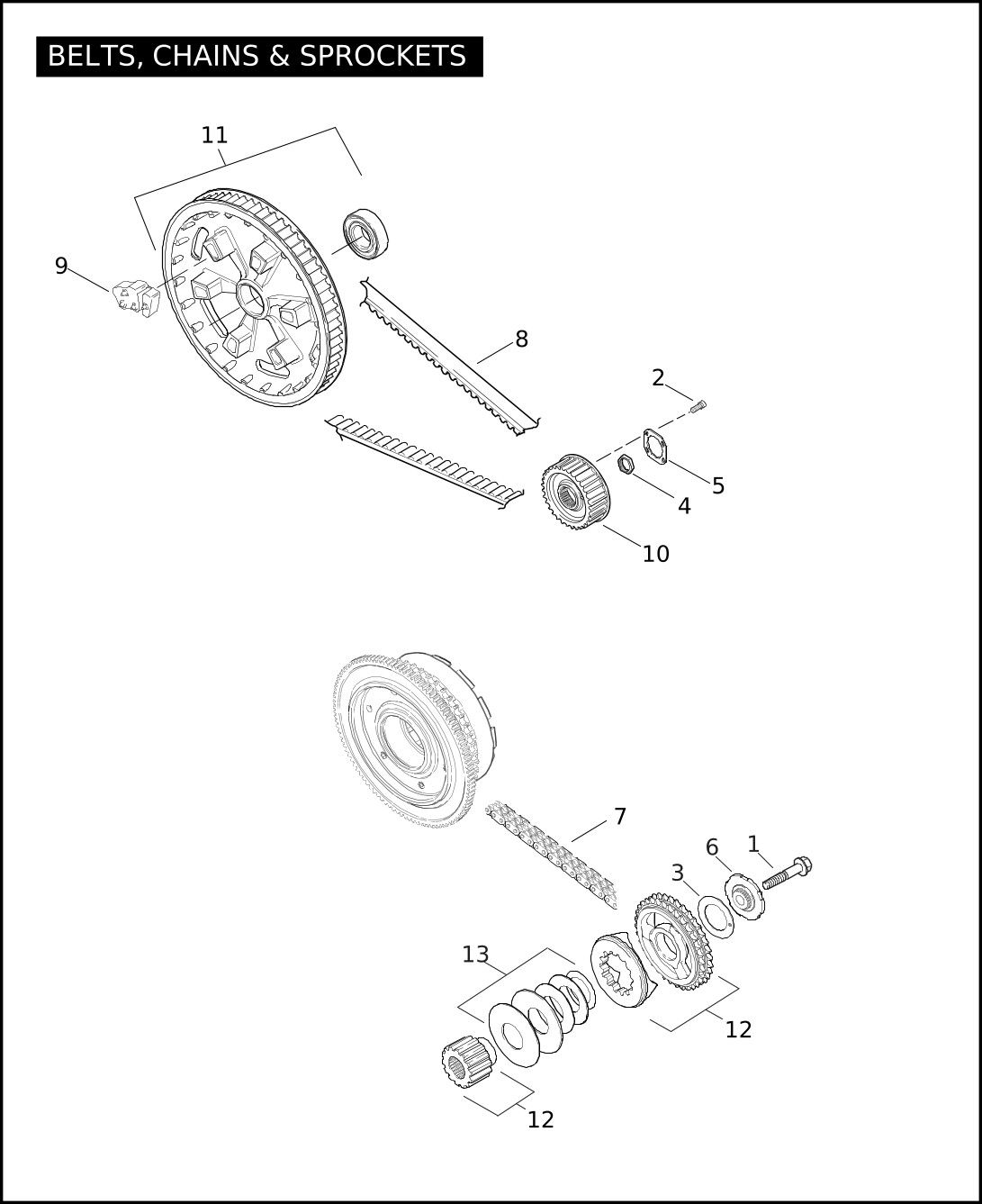

Index No. | Part No. | Description | Model(s) |
1 | 3368 | SCREW | FLHTCUTG |
2 | 3594 | SCREW (2) | FLHTCUTG |
3 | 6557 | WASHER, thrust | FLHTCUTG |
4 | 35241-06 | NUT, sprocket | FLHTCUTG |
5 | 35242-06 | LOCKPLATE | FLHTCUTG |
6 | 37810-08A | RETAINER, sprocket | FLHTCUTG |
7 | 40037-07 | PRIMARY CHAIN | FLHTCUTG |
8 | 40040-05 | REAR BELT, 139 T, 1-1/8 inch | FLHTCUTG |
9 | 40278-08 | ISOLATOR, rubber (6) | FLHTCUTG |
10 | 40659-06 | SPROCKET, transmission, 32 T | FLHTCUTG |
11 | 83424-09 | SPROCKET ASSEMBLY, rear, 70 T, w/ bearing (chrome) | FLHTCUTG |
12 | 83935-09 | COMPENSATOR ASSEMBLY | FLHTCUTG |
13 | 83936-09 | SPRING PACK | FLHTCUTG |

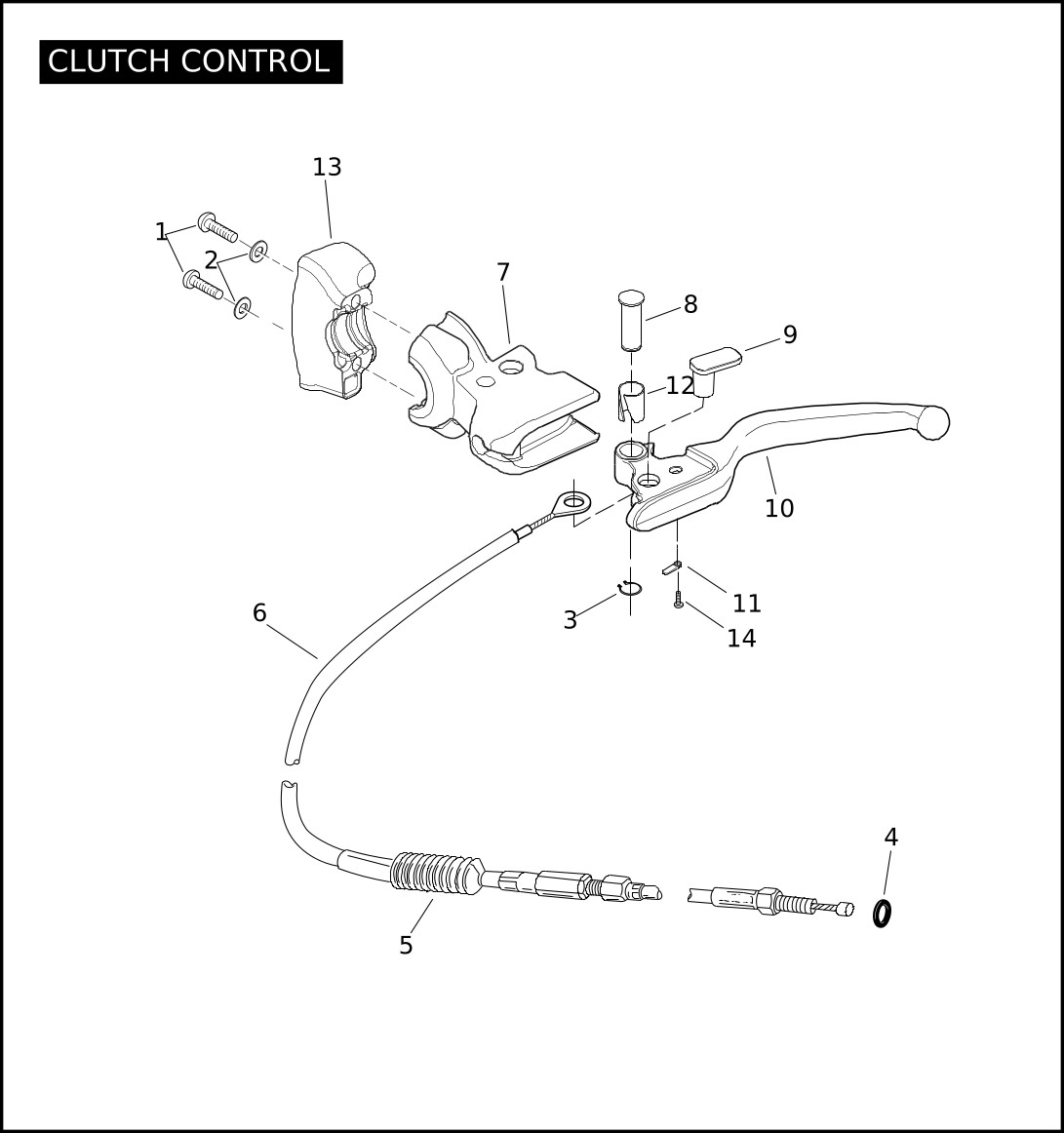

Index No. | Part No. | Description | Model(s) |
1 | 4015 | SCREW (2) | FLHTCUTG |
2 | 6099 | WASHER (2) | FLHTCUTG |
3 | 11143 | RETAINING RING | FLHTCUTG |
4 | 11179 | O-RING | FLHTCUTG |
5 | 38630-88 | BOOT, clutch cable | FLHTCUTG |
6 | 38667-08A | CABLE, clutch control, w/ 11179, 38630-88 & 38900-08 | FLHTCUTG |
7 | 38700-08A | BRACKET, hand lever | FLHTCUTG |
8 | 38738-08 | PIN, hand lever pivot | FLHTCUTG |
9 | 38900-08 | PIN, clutch, mechanical, w/ head | FLHTCUTG |
10 | 45015-08 | CLUTCH LEVER ASSEMBLY, w/ 45021-86, 45423-92 & 90770-79 | FLHTCUTG |
11 | 45021-86 | SPRING, anti-rattle | FLHTCUTG |
12 | 45423-92 | BUSHING | FLHTCUTG |
13 | 71603-02B | HOUSING, left hand, reverse switch (black) | FLHTCUTG |
14 | 90770-79 | SCREW | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4132 | SCREW (2) | FLHTCUTG |
2 | 6101 | WASHER (2) | FLHTCUTG |
3 | 41750-06B | BOLT, BANJO, brakeline | FLHTCUTG |
4 | 41751-06A | GASKET (2) | FLHTCUTG |
5 | 42854-06 | KIT, SIGHT GLASS, reservoir | FLHTCUTG |
6 | 42855-06B | COVER KIT, master cylinder (black), w/ 42856-06, 42857-06A & 42858-06A (2) | FLHTCUTG |
7 | 42856-06 | DECAL, reservoir cover | FLHTCUTG |
8 | 42857-06A | GASKET, reservoir cover | FLHTCUTG |
9 | 42858-06A | SCREW (2) | FLHTCUTG |
10 | 42859-06B | BRAKE LEVER ASSEMBLY, front, w/ 42860-06B | FLHTCUTG |
11 | 42860-06B | PIVOT PIN, w/ retaining ring | FLHTCUTG |
12 | 42861-06B | PUSHROD, master cylinder | FLHTCUTG |
13 | 42862-06A | PISTON SERVICE KIT, master cylinder | FLHTCUTG |
14 | 44551-08A | MASTER CYLINDER ASSEMBLY, front-dual (black), w/ 5, 6, 7, 8, 9, 10, 11, 12 & 13 | FLHTCUTG |
15 | 45138-08A | HALF-CLAMP, master cylinder and clutch (black) | FLHTCUTG |

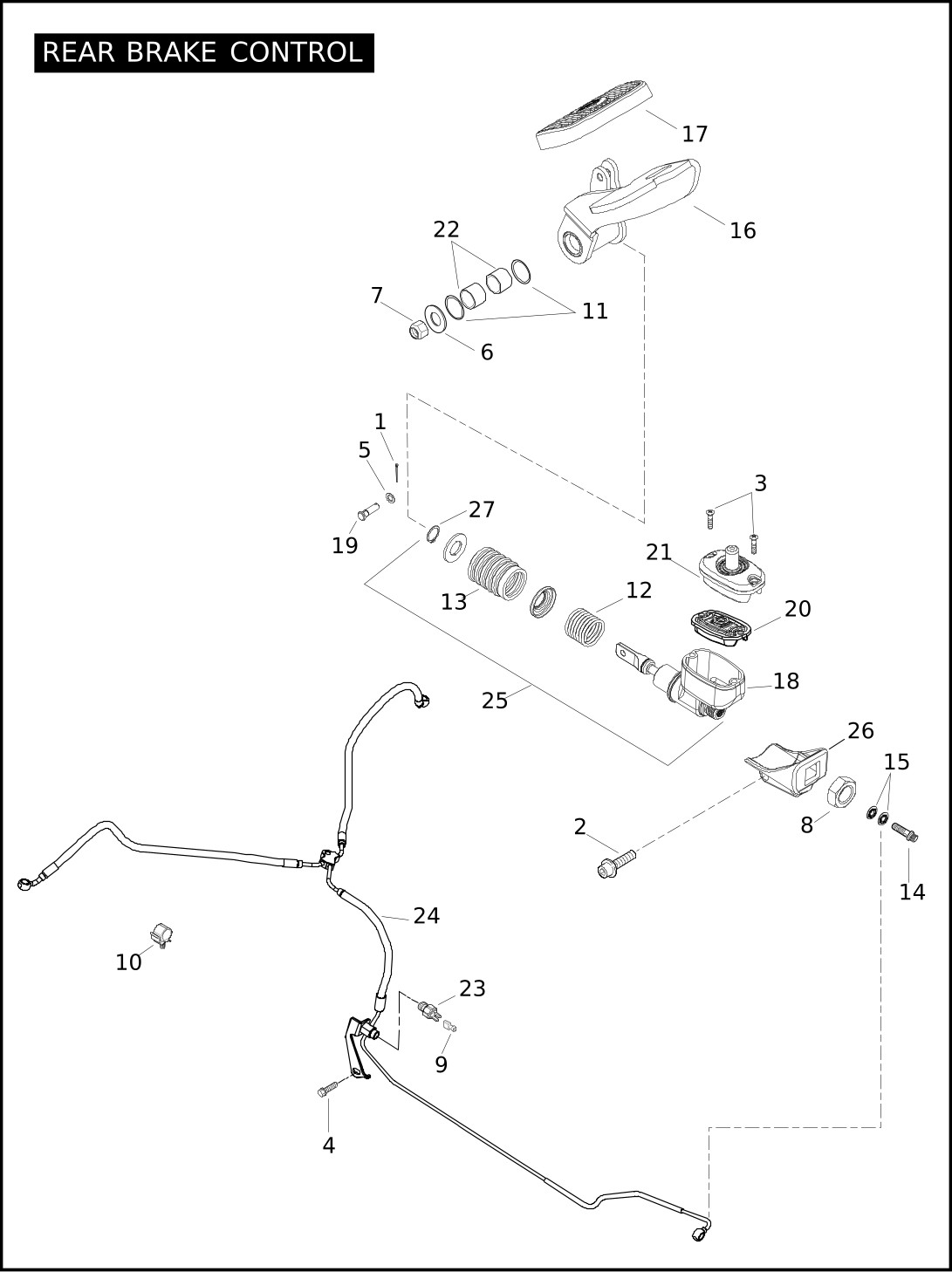

Index No. | Part No. | Description | Model(s) |
1 | 515 | COTTER PIN | FLHTCUTG |
2 | 2479 | SCREW (2) | FLHTCUTG |
3 | 2579A | SCREW, cover (2) | FLHTCUTG |
4 | 3563 | SCREW | FLHTCUTG |
5 | 6220W | WASHER | FLHTCUTG |
6 | 6334 | WASHER | FLHTCUTG |
7 | 7825 | LOCKNUT | FLHTCUTG |
8 | 8309 | NUT, hex | FLHTCUTG |
9 | 9907 | WIRE TERMINAL (2) | FLHTCUTG |
10 | 10149 | CLIP, t-stud (4) | FLHTCUTG |
11 | 11364 | O-RING (2) | FLHTCUTG |
12 | 40920-87 | COMPRESSION SPRING | FLHTCUTG |
13 | 40922-87 | DUST BOOT | FLHTCUTG |
14 | 41750-06B | BOLT, BANJO, brakeline | FLHTCUTG |
15 | 41751-06A | GASKET, brakeline (2) | FLHTCUTG |
16 | 42407-08 | LEVER ASSEMBLY, foot-brake, w/ 57217-02 | FLHTCUTG |
17 | 42416-06 | PAD, brake pedal | FLHTCUTG |
18 | 42454-99A | RESERVOIR KIT, master cylinder | FLHTCUTG |
19 | 42460-80B | CLEVIS PIN | FLHTCUTG |
20 | 42568-05 | GASKET, master cylinder reservoir cover | FLHTCUTG |
21 | 46457-05 | MASTER CYLINDER COVER KIT, rear, DOT4, w/ 42568-05 (black) | FLHTCUTG |
22 | 57217-02 | BUSHING, brake lever (2) | FLHTCUTG |
23 | 72023-51D | SWITCH KIT, rear brakelite w/ 9907 | FLHTCUTG |
24 | 83393-09 | BRAKE LINE, right-rear, master cylinder to rear caliper | FLHTCUTG |
25 | 83430-09 | MASTER CYLINDER ASSEMBLY, w/ 3, 12, 13, 18 & 21 | FLHTCUTG |
26 | 83431-09 | BRACKET, mounting, rear master cylinder | FLHTCUTG |
27 | 11688 | RETAINING RING | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 534 | COTTER PIN, parking brake (3) | FLHTCUTG |
2 | 2667 | BOLT, parking brake (3) | FLHTCUTG |
3 | 2882W | SCREW | FLHTCUTG |
4 | 4687 | SCREW, w/ lock patch (6) | FLHTCUTG |
5 | 4688 | SCREW, w/ lock patch (2) | FLHTCUTG |
6 | 6702 | WASHER, plain, parking brake (3) | FLHTCUTG |
7 | 7041 | LOCKWASHER, parking brake (2) | FLHTCUTG |
8 | 7686 | LOCKNUT, parking brake | FLHTCUTG |
9 | 7763W | JAM NUT, parking brake | FLHTCUTG |
10 | 9990W | CLAMP | FLHTCUTG |
11 | 10092 | J-CLAMP | FLHTCUTG |
12 | 10149 | CLIP, t-stud (4) | FLHTCUTG |
13 | 11321 | CABLE STRAP (2) | FLHTCUTG |
14 | 83421-09 | PARKING BRAKE ASSEMBLY, w/ 1, 2, 6, 7, 9, 16 & 18 | FLHTCUTG |
15 | 83443-09 | BOOT, parking brake | FLHTCUTG |
16 | 83836-09 | CLEVIS PIN, parking brake (2) | FLHTCUTG |
17 | 83884-09 | SET SCREW | FLHTCUTG |
18 | 83891-09 | KNOB KIT, parking brake, w/ 83884-09 | FLHTCUTG |
19 | 83892-09 | KIT, parking brake, w/ 1, 2, 6, 9 & 16 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |

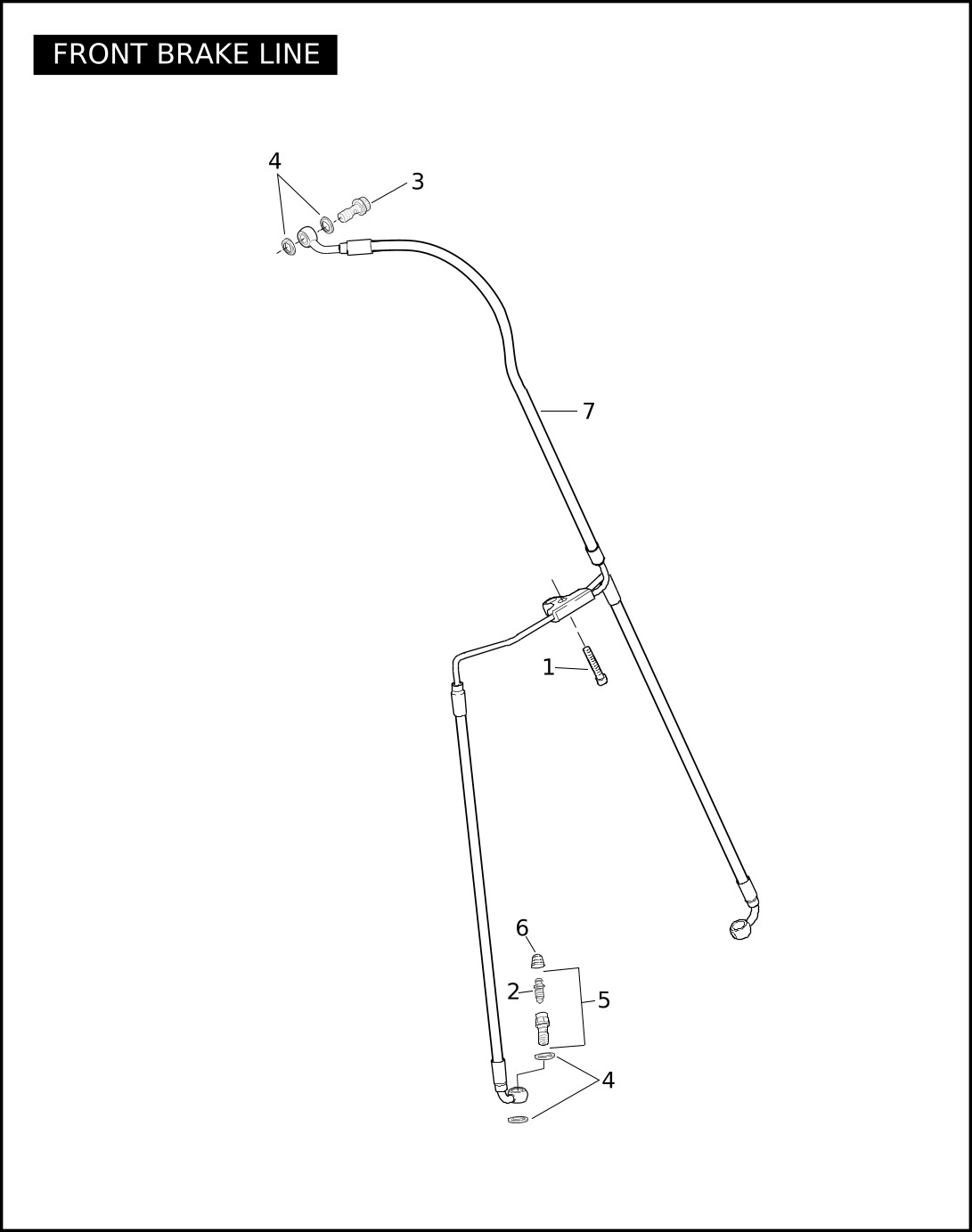

1 | 3331 | SCREW | FLHTCUTG |
2 | 4890 | BLEEDER SCREW KIT (2) | FLHTCUTG |
3 | 41750-06B | BOLT, BANJO, brakeline | FLHTCUTG |
4 | 41751-06A | GASKET (6) | FLHTCUTG |
5 | 41783-08 | BOLT, BANJO, bleeder assembly, w/ 4890 (2) | FLHTCUTG |
6 | 42853-06 | CAP, bleeder screw (2) | FLHTCUTG |
7 | 83475-09 | BRAKE LINE ASSEMBLY, front | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 41854-08 | PAD & PIN KIT, w/ 42849-08 (2) | FLHTCUTG |
2 | 42849-08 | PAD PIN KIT (2) | FLHTCUTG |
3 | 42851-06 | COVER, caliper (2) | FLHTCUTG |
4 | 42852-06A | PAD SPRING, anti-rattle (2) | FLHTCUTG |
5 | 43027-08 | CALIPER ASSEMBLY, left (black) | FLHTCUTG |
44023-08 | CALIPER ASSEMBLY, right (black) | FLHTCUTG | |
6 | 44160-00 | BOLT, caliper mounting, lower (4) | FLHTCUTG |
7 | 44341-08 | MEDALLION, brake caliper (2) | FLHTCUTG |

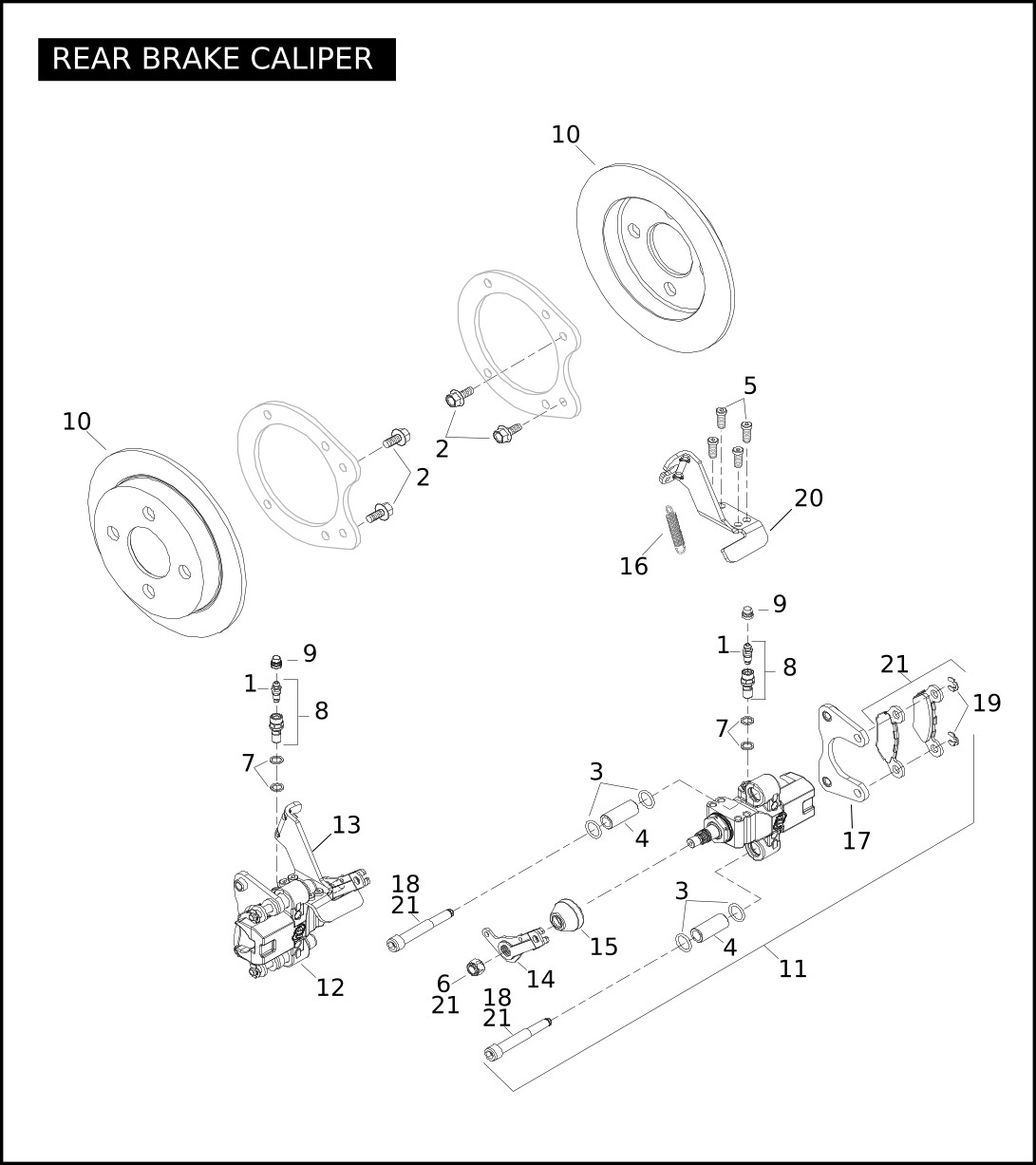

Index No. | Part No. | Description | Model(s) |
1 | 4890 | BLEEDER SCREW KIT | FLHTCUTG |
2 | 8314 | SCREW (4) | FLHTCUTG |
3 | 8330 | O-RING (4) | FLHTCUTG |
4 | 8332 | BUSHING (2) | FLHTCUTG |
5 | 8333 | SCREW, low profile (8) | FLHTCUTG |
6 | 8337 | LOCKNUT, nylon insert (2) | FLHTCUTG |
7 | 41751-06A | GASKET (4) | FLHTCUTG |
8 | 41783-08 | BLEEDER BOLT ASSEMBLY, BANJO, w/ 4700, 5441 & 10965 (2) | FLHTCUTG |
9 | 42853-06 | CAP, bleeder screw (2) | FLHTCUTG |
10 | 83425-09 | BRAKE ROTOR, rear (2) | FLHTCUTG |
11 | 83426-09 | CALIPER ASSEMBLY, rear, right hand, w/ 3, 4, 5, 6, 13, 14, 15, 16, 17, 18 & 19 | FLHTCUTG |
12 | 83427-09 | CALIPER ASSEMBLY, rear, left hand, w/ 3, 4, 5, 6, 14, 15, 16, 17, 18, 19 & 20 | FLHTCUTG |
13 | 83902-09 | BRACKET, parking brake, right hand | FLHTCUTG |
14 | 83903-09 | ACTUATOR ARM, parking brake (2) | FLHTCUTG |
15 | 83904-09 | DUST BOOT (2) | FLHTCUTG |
16 | 83905-09 | SPRING (2) | FLHTCUTG |
17 | 83906-09 | BRACKET, mounting (2) | FLHTCUTG |
18 | 83907-09 | PIN, mounting, threaded (2) | FLHTCUTG |
19 | 83908-09 | RETAINING RING (4) | FLHTCUTG |
20 | 83910-09 | BRACKET, parking brake, left hand | FLHTCUTG |
21 | 83911-09 | KIT, brake pads w/ 8337, 83907-09 & 83908-09 (set of 4) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 520W | COTTER PIN (1) | FLHTCUTG |
2 | 3655A | SCREW (10) | FLHTCUTG |
3 | 6594 | WASHER | FLHTCUTG |
4 | 7823 | NUT | FLHTCUTG |
5 | 9276 | BALL BEARING (2) | FLHTCUTG |
6 | 40999-87 | VALVE STEM, for cast wheels | FLHTCUTG |
7 | 41123-79 | VALVE CAP | FLHTCUTG |
8 | 41808-08 | BRAKE DISC, right | FLHTCUTG |
9 | 41809-08 | BRAKE DISC, left | FLHTCUTG |
10 | 41900-08 | SLEEVE, bearing spacer | FLHTCUTG |
11 | 43022-91A | TIRE | FLHTCUTG |
12 | 83326-09 | WHEEL, cast, 16 in., 7 spoke, w/o bearings & sleeve (black) | FLHTCUTG |
13 | 83888-09 | SPACER (2) | FLHTCUTG |
14 | 83889-09 | AXLE | FLHTCUTG |
15 | 95595-84 | WEIGHT, 1/4 oz., cast wheels (silver) (4) | FLHTCUTG |

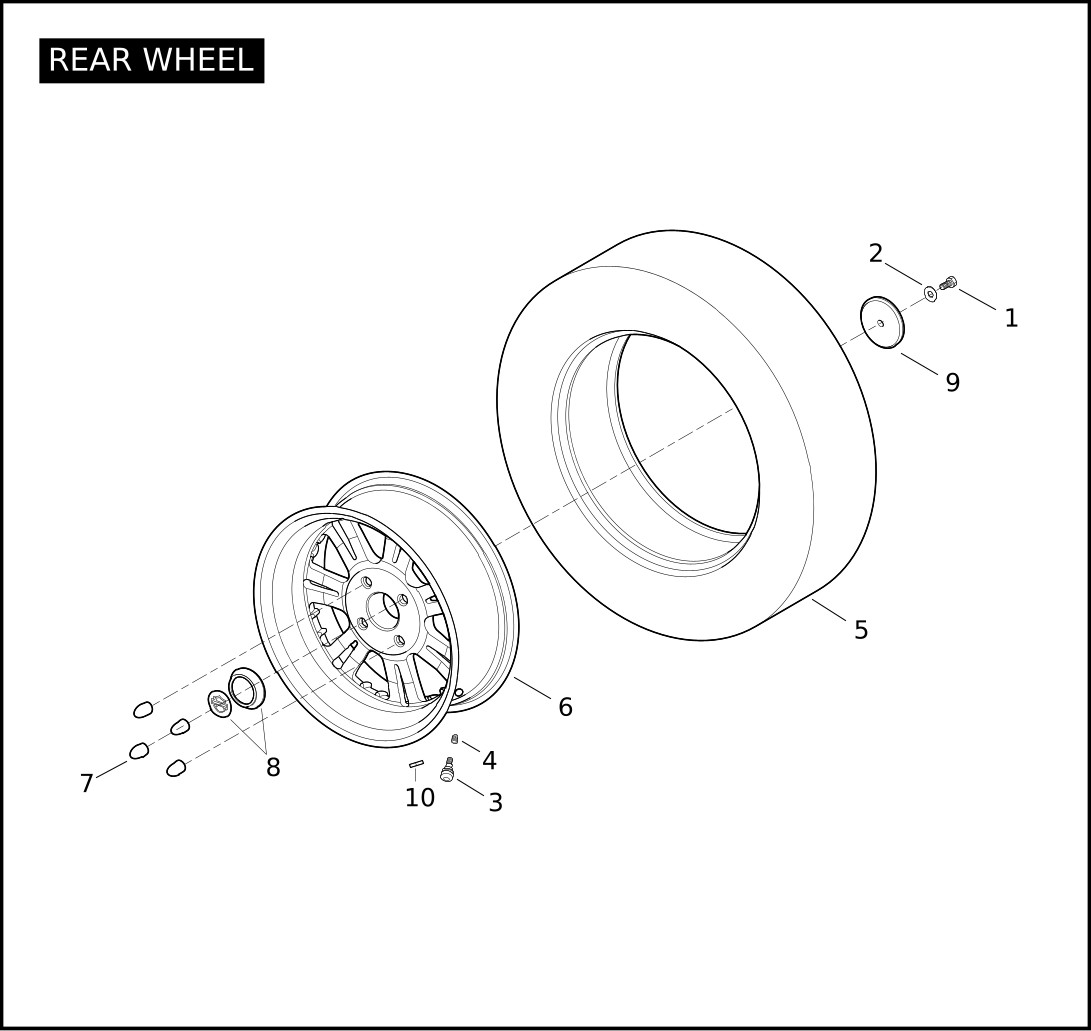

Index No. | Part No. | Description | Model(s) |
1 | 4751 | SCREW, hex w/ lock (2) | FLHTCUTG |
2 | 6703 | WASHER, plain (2) | FLHTCUTG |
3 | 40999-87 | VALVE STEM, cast wheels | FLHTCUTG |
4 | 41123-79 | VALVE CAP | FLHTCUTG |
5 | 83324-09 | TIRE (2) | FLHTCUTG |
6 | 83327-09 | WHEEL, rear, 7 spoke, 15 inch (black) | FLHTCUTG |
7 | 83328-09 | LUG NUT, rear wheel (chrome) (8) | FLHTCUTG |
8 | 83383-09 | CENTER CAP ASSEMBLY, rear wheel (2) | FLHTCUTG |
9 | 83385-09 | CLAMP, center cap (2) | FLHTCUTG |
10 | 95595-84 | WEIGHT, 1/4 oz. cast wheels (silver) | FLHTCUTG |

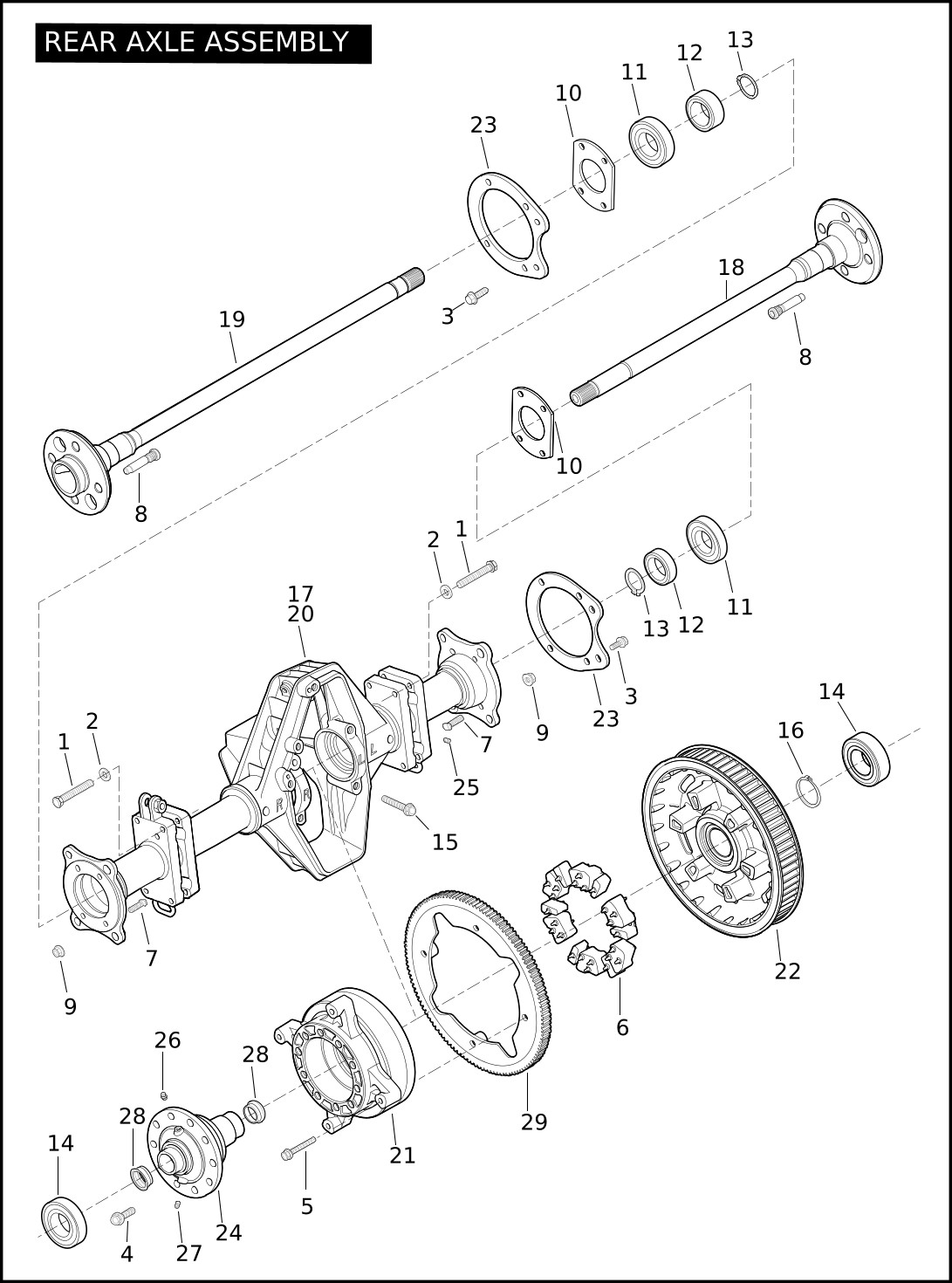

Index No. | Part No. | Description | Model(s) |
1 | 4795 | SCREW (8) | FLHTCUTG |
2 | 6701 | WASHER, plain (8) | FLHTCUTG |
3 | 8308 | SCREW (8) | FLHTCUTG |
4 | 8313 | SCREW, hex socket (10) | FLHTCUTG |
5 | 8319 | SCREW, hex flange (if equipped) (4) | FLHTCUTG |
6 | 40278-08 | ISOLATER, rubber (6) | FLHTCUTG |
7 | 83310-09 | T-BOLT, bearing retainer (8) | FLHTCUTG |
8 | 83311-09 | STUD, wheel (8) | FLHTCUTG |
9 | 83312-09 | NUT, bearing retainer (8) | FLHTCUTG |
10 | 83313-09 | RETAINER, bearing (2) | FLHTCUTG |
11 | 83314-09 | BEARING, wheel (2) | FLHTCUTG |
12 | 83315-09 | RETAINER, axle shaft (2) | FLHTCUTG |
13 | 83316-09 | RETAINER, snap ring (2) | FLHTCUTG |
14 | 83317-09 | BEARING, case (2) | FLHTCUTG |
15 | 83323-09 | BOLT, bearing cap (4) | FLHTCUTG |
16 | 83331-09 | SNAP RING, sprocket bearing | FLHTCUTG |
17 | 83371-09A | AXLE ASSEMBLY, rear, w/ 3, 4, 5, 6, 14, 15, 16, 18, 19, 20, 21, 22, 23, 24, 25 & 29 | FLHTCUTG |
18 | 83402-09 | SHAFT ASSEMBLY, axle, left hand, w/ 8, 10, 11, 12 & 13 | FLHTCUTG |
19 | 83403-09 | SHAFT ASSEMBLY, axle, right hand, w/ 8, 10, 11, 12 & 13 | FLHTCUTG |
20 | 83408-09A | HOUSING, axle, rear | FLHTCUTG |
21 | 83850-09 | KIT, COMPENSATOR BOWL, w/ 8313 | FLHTCUTG |
22 | 83424-09 | SPROCKET ASSEMBLY, 70T | FLHTCUTG |
23 | 83429-09 | BRACKET, caliper reaction (2) | FLHTCUTG |
24 | 83450-09 | DIFFERENTIAL ASSEMBLY, rear, w/ 26, 27 & 28 | FLHTCUTG |
25 | 83456-09 | DOWEL PIN (if equipped) (2) | FLHTCUTG |
26 | 83459-09 | FITTING, grease | FLHTCUTG |
27 | 83460-09 | PLUG, grease | FLHTCUTG |
28 | 83848-09 | BEARING SEAL (2) | FLHTCUTG |
29 | 83849-09 | RING GEAR, reverse (if equipped) | FLHTCUTG |

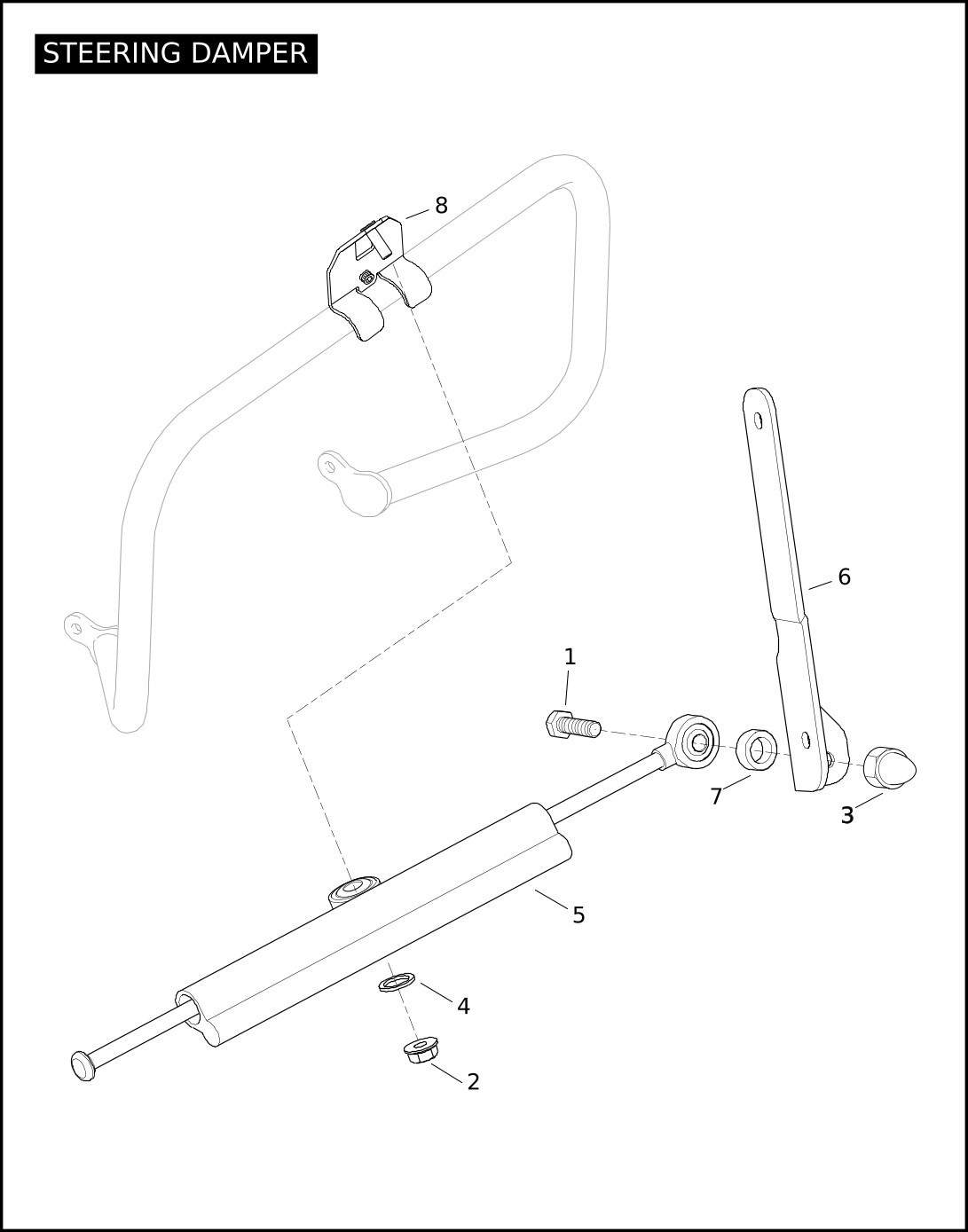

Index No. | Part No. | Description | Model(s) |
1 | 2998 | SCREW | FLHTCUTG |
2 | 7531 | LOCKNUT | FLHTCUTG |
3 | 7992 | ACORN NUT | FLHTCUTG |
4 | 8324 | WASHER | FLHTCUTG |
5 | 83808-09 | STEERING DAMPER | FLHTCUTG |
6 | 83863-09 | BRACKET, side mounting, right hand | FLHTCUTG |
7 | 83864-09 | SPACER, damper rod side bracket | FLHTCUTG |
8 | 83865-09 | BRACKET, steering damper | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |

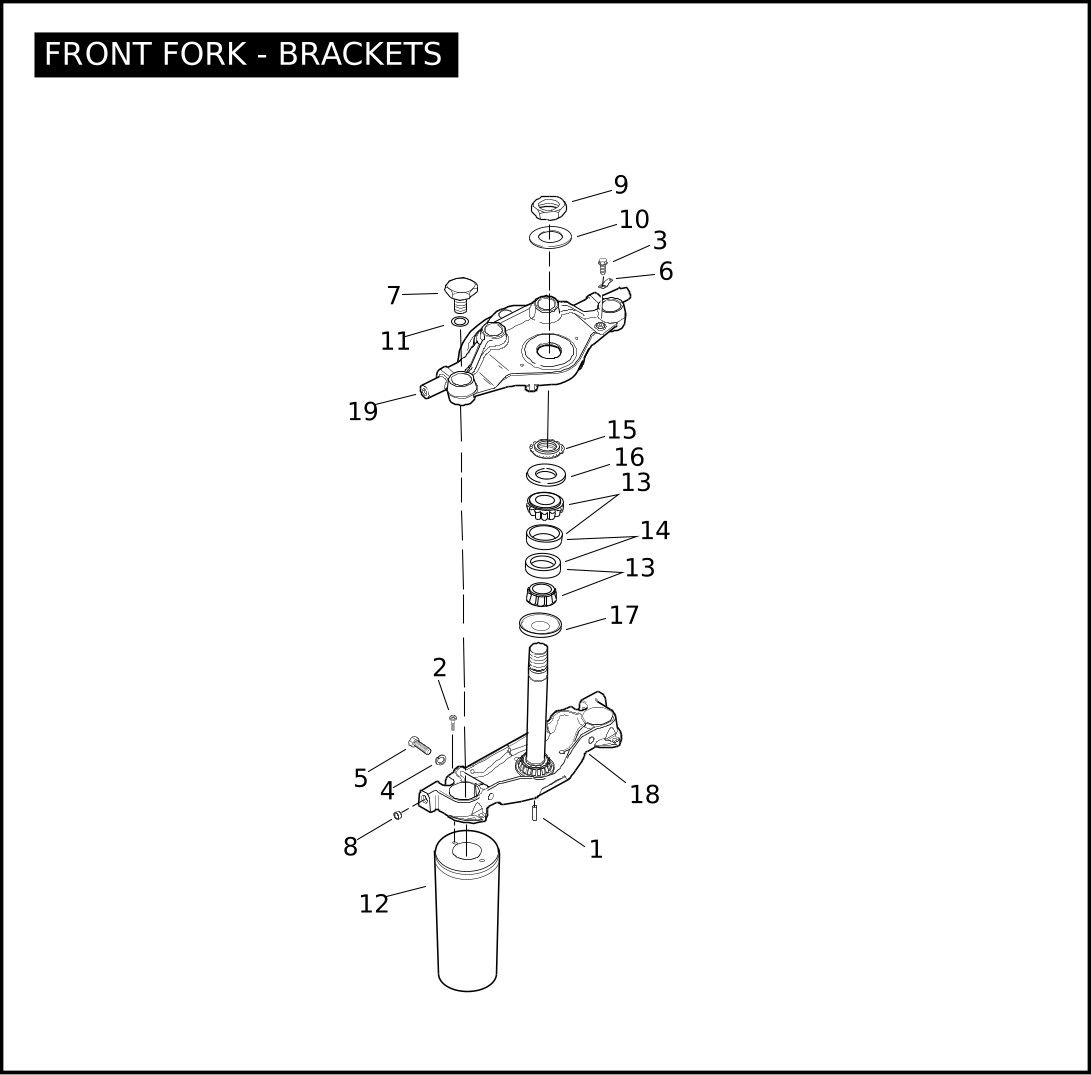

1 | 608 | ROLL PIN | FLHTCUTG |
2 | 3537 | SCREW (4) | FLHTCUTG |
3 | 4240 | SCREW | FLHTCUTG |
4 | 7068 | LOCKWASHER (2) | FLHTCUTG |
5 | 8300 | SCREW (2) | FLHTCUTG |
6 | 10138 | TAB, electrical ground | FLHTCUTG |
7 | 45419-80 | BOLT, fork (2) | FLHTCUTG |
8 | 45442-86 | GUIDE BUSHING (2) | FLHTCUTG |
9 | 45718-60 | NUT, fork stem | FLHTCUTG |
10 | 45727-08 | WASHER | FLHTCUTG |
11 | 45733-48 | OIL SEAL, fork bracket bolt (2) | FLHTCUTG |
12 | 45964-86 | COVER ASSEMBLY, fork tube (2) | FLHTCUTG |
13 | 48300-60 | ROLLER BEARING, steering head, w/ 48315-60 (2) | FLHTCUTG |
14 | 48315-60 | CUP, bearing (2) | FLHTCUTG |
15 | 48333-80 | SEAT, upper head cone | FLHTCUTG |
16 | 48361-80 | DUST SHIELD, bearing, upper | FLHTCUTG |
17 | 48365-48A | DIRT GUARD, bearing, steering head | FLHTCUTG |
18 | 83374-09 | BRACKET ASSEMBLY, fork stem, w/ 608 & 48365-48A | FLHTCUTG |
19 | 83404-09 | BRACKET, upper fork stem | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 6702 | WASHER (right hand) (2) | FLHTCUTG |
2 | 7041 | LOCKWASHER (right hand) (2) | FLHTCUTG |
3 | 7748W | NUT (right hand) (2) | FLHTCUTG |
4 | 45405-75A | SCREW, w/ washer (2) | FLHTCUTG |
5 | 45419-80 | BOLT, fork (2) | FLHTCUTG |
6 | 45733-48 | OIL SEAL (2) | FLHTCUTG |
7 | 45803-97 | STOP, oil lock piece (2) | FLHTCUTG |
8 | 45835-00 | HOLDER, axle (right-hand) | FLHTCUTG |
9 | 45838-77 | BOLT, front fork (2) | FLHTCUTG |
10 | 45842-77A | RETAINING RING, oil seal (2) | FLHTCUTG |
11 | 45845-77 | O-RING (2) | FLHTCUTG |
12 | 45858-77 | SCREW, drain, w/ washer (2) | FLHTCUTG |
13 | 45859-77A | PISTON RING, damper tube (2) | FLHTCUTG |
14 | 45865-84 | SPACER SEAL (2) | FLHTCUTG |
15 | 45866-84 | BUSHING, slider (2) | FLHTCUTG |
16 | 45875-84A | OIL SEAL (2) | FLHTCUTG |
17 | 45933-86 | REBOUND SPRING (2) | FLHTCUTG |
18 | 45940-84 | BUSHING (2) | FLHTCUTG |
19 | 45998-73 | STUD (right hand) (2) | FLHTCUTG |
20 | 46209-09 | DAMPING VALVE (2) | FLHTCUTG |
21 | 46422-09 | DAMPER TUBE, w/ piston ring (2) | FLHTCUTG |
22 | 60253-07 | REFLECTOR, amber (2) | FLHTCUTG |
23 | 83499-09 | SPRING (2) | FLHTCUTG |
24 | 83800-09 | FORK ASSEMBLY, complete (left-hand) | FLHTCUTG |
25 | 83801-09 | FORK ASSEMBLY, complete (right-hand) | FLHTCUTG |
26 | 83804-09 | FORK TUBE ASSEMBLY, w/ 45866-84 (2) | FLHTCUTG |
27 | 83815-09 | SLIDER, fork (left-hand), w/ 45858-77 | FLHTCUTG |
28 | 83817-09 | SLIDER, fork (right-hand), w/ 45858-77 & 45998-73 (2) | FLHTCUTG |
29 | 49377-09 | FORK REBUILD KIT, w/ 4, 10, 11, 13, 14, 15, 16 & 18 (not shown) | FLHTCUTG |

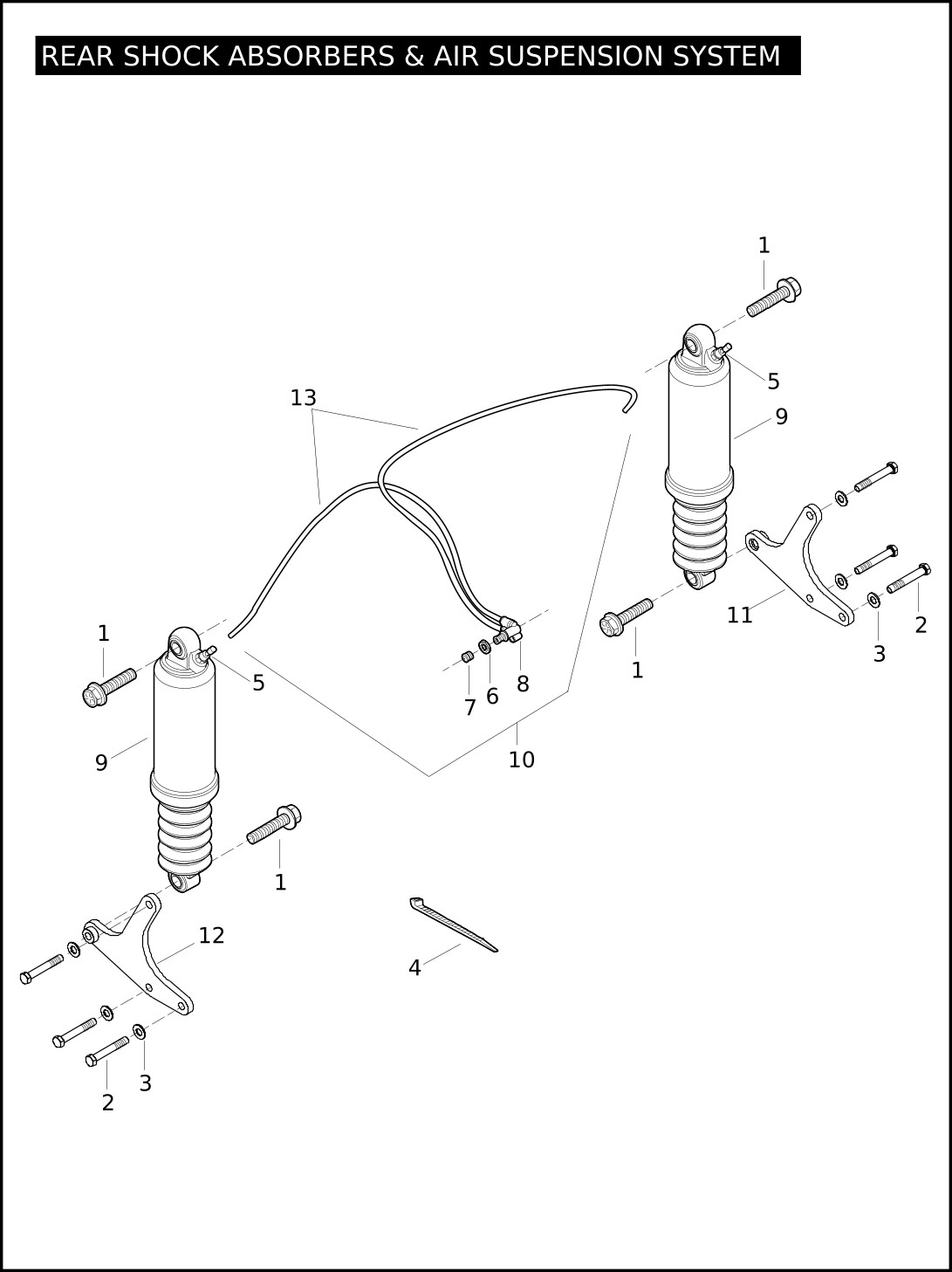

Index No. | Part No. | Description | Model(s) |
1 | 4622 | SCREW (4) | FLHTCUTG |
2 | 4795 | SCREW (6) | FLHTCUTG |
3 | 6701 | WASHER, plain (6) | FLHTCUTG |
4 | 10006 | CABLE STRAP (3) | FLHTCUTG |
5 | 54320-97 | FITTING, push-in, shock absorber | FLHTCUTG |
6 | 54321-85 | NUT | FLHTCUTG |
7 | 54323-85A | CAP VALVE | FLHTCUTG |
8 | 54357-03 | DUAL FITTING, air inlet | FLHTCUTG |
9 | 83480-09 | SHOCK ABSORBER, rear, w/ 54320-97 (2) | FLHTCUTG |
10 | 83497-09 | VALVE & AIRLINE ASSEMBLY, rear shock w/ 54321-85, 54354-94A & 54357-03 | FLHTCUTG |
11 | 83860-09 | BRACKET ASSEMBLY, shock mounting, left hand, lower | FLHTCUTG |
12 | 83861-09 | BRACKET ASSEMBLY, shock mounting, right hand, lower | FLHTCUTG |
NOTE: Hose or insulator is sold in bulk length under the following part numbers. Cut to length. | |||
13 | 54354-94A | HOSE, 5/32 inch O.D. (25-foot length) (black) | FLHTCUTG |

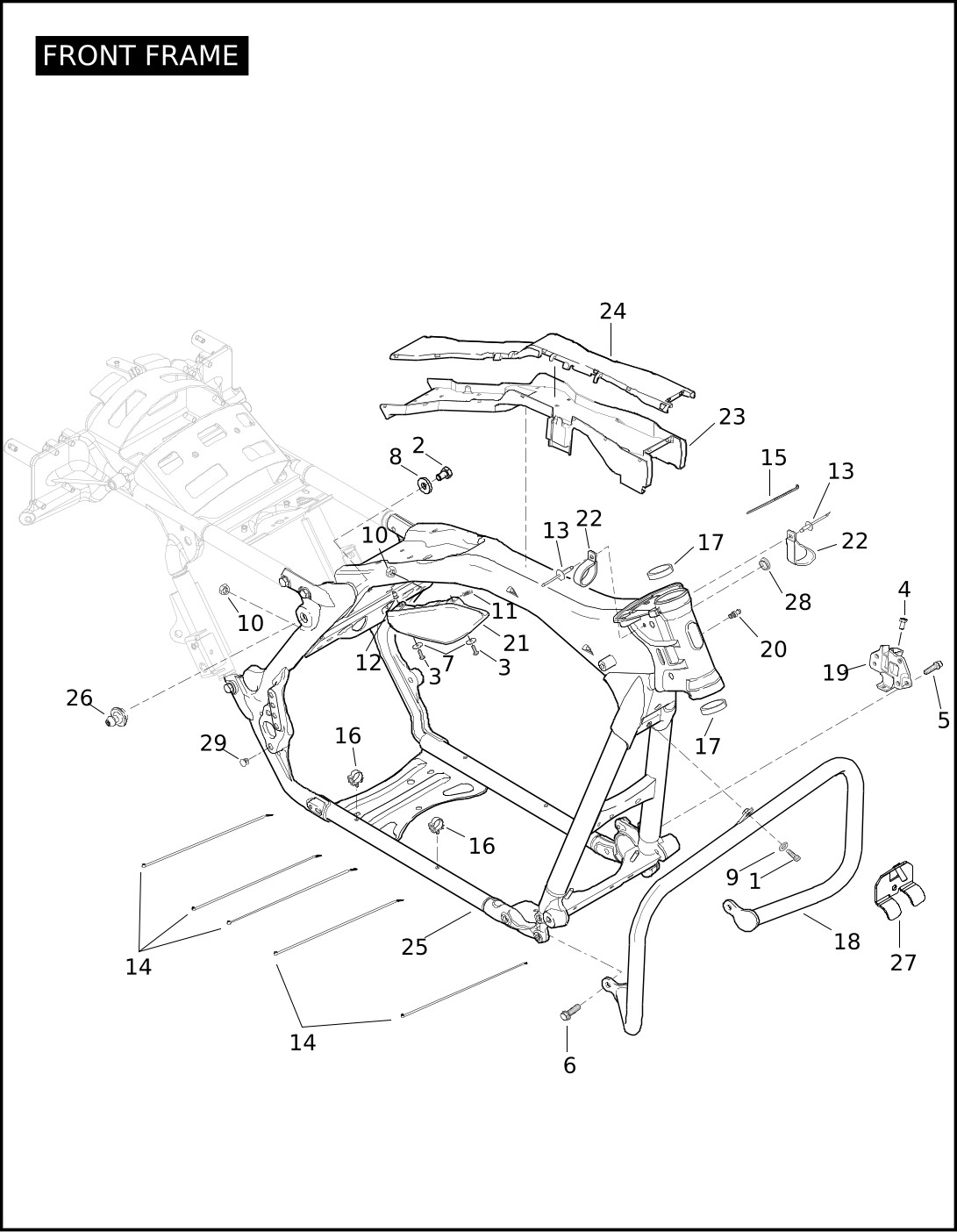

Index No. | Part No. | Description | Model(s) |
1 | 2708A | SCREW | FLHTCUTG |
2 | 3484 | SCREW (2) | FLHTCUTG |
3 | 3787 | BOLT (4) | FLHTCUTG |
4 | 3987 | BOLT | FLHTCUTG |
5 | 4688 | SCREW (2) | FLHTCUTG |
6 | 4924 | SCREW (2) | FLHTCUTG |
7 | 6036 | WASHER (4) | FLHTCUTG |
8 | 6116 | WASHER (2) | FLHTCUTG |
9 | 6702 | WASHER | FLHTCUTG |
10 | 7495 | NUT (2) | FLHTCUTG |
11 | 8108 | SPEEDNUT, push (2) | FLHTCUTG |
12 | 8194 | NUT, special (2) | FLHTCUTG |
13 | 8483A | RIVET, blind (2) | FLHTCUTG |
14 | 10039 | CABLE STRAP (6) | FLHTCUTG |
15 | 10065 | CABLE STRAP | FLHTCUTG |
16 | 10336 | CLIP, conduit, rosebud mount (2) | FLHTCUTG |
17 | 48315-60 | BEARING CUP (2) | FLHTCUTG |
18 | 49184-09 | ENGINE GUARD, w/ 2708A, 6702 & 14148-86 | FLHTCUTG |
19 | 50096-09 | BRACKET | FLHTCUTG |
20 | 50972-75 | FITTING, lubrication | FLHTCUTG |
21 | 58167-09 | DEFLECTOR, air, right | FLHTCUTG |
58169-09 | DEFLECTOR, air, left | FLHTCUTG | |
22 | 69318-02 | CLAMP (2) | FLHTCUTG |
23 | 70980-09 | TRAY, wire trough (main harness) | FLHTCUTG |
24 | 70981-09 | COVER, wire trough (main harness) | FLHTCUTG |
25 | 83411-09BHP | FRAME, main, w/ 48315-60 & 50972-75 | FLHTCUTG |
26 | 83482-09 | INSERT, side cover mount (2) | FLHTCUTG |
27 | 83865-09 | BRACKET, steering damper | FLHTCUTG |
28 | 90469-94 | PLUG (4) | FLHTCUTG |
29 | 90329-98 | PLUG (black) (2) | FLHTCUTG |

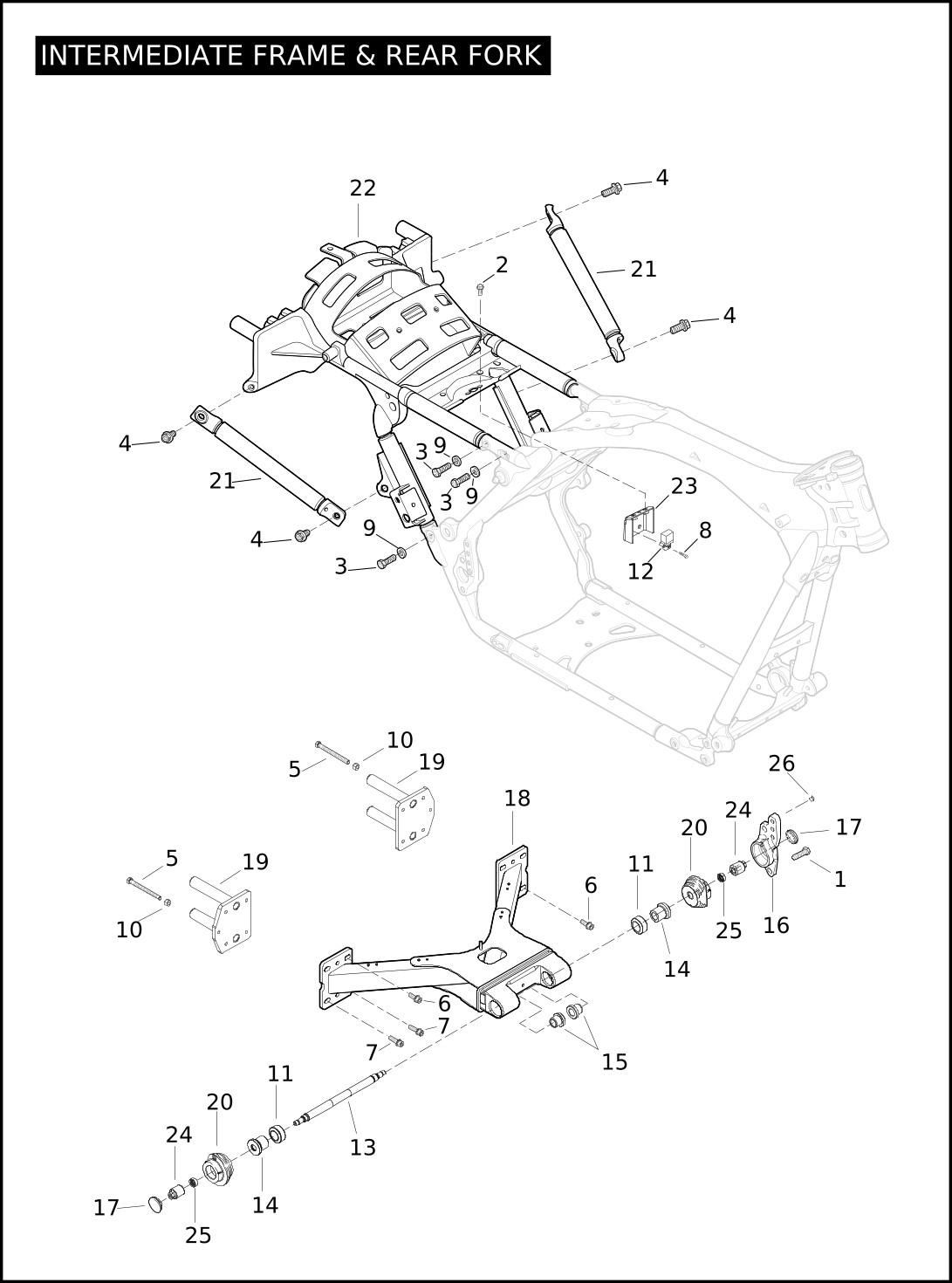

Index No. | Part No. | Description | Model(s) |
1 | 3057 | SCREW, locking (2) | FLHTCUTG |
2 | 3391 | SCREW (2) | FLHTCUTG |
3 | 3536 | BOLT (6) | FLHTCUTG |
4 | 4685 | SCREW (4) | FLHTCUTG |
5 | 4686 | SCREW, hex (2) | FLHTCUTG |
6 | 4687 | SCREW, hex socket (6) | FLHTCUTG |
7 | 4688 | SCREW (2) | FLHTCUTG |
8 | 4930 | SCREW | FLHTCUTG |
9 | 6532 | WASHER (6) | FLHTCUTG |
10 | 7783 | NUT, hex (2) | FLHTCUTG |
11 | 9208 | BEARING (2) | FLHTCUTG |
12 | 32495-98 | SWITCH, bank angle | FLHTCUTG |
13 | 47505-02 | SHAFT, rear fork | FLHTCUTG |
14 | 48487-02 | SPACER, outer (2) | FLHTCUTG |
15 | 48489-02 | SPACER, inner (2) | FLHTCUTG |
16 | 50588-09 | BRACKET, rear fork, left | FLHTCUTG |
17 | 67865-89 | PLUG (chrome) (2) | FLHTCUTG |
18 | 83366-09 | REAR FORK, w/ 9208 & 48489-02 | FLHTCUTG |
19 | 83373-09 | ADAPTER PLATE, rear fork (2) | FLHTCUTG |
20 | 83382-09 | RUBBER MOUNT (2) | FLHTCUTG |
21 | 83407-09 | BRACE ASSEMBLY (2) | FLHTCUTG |
22 | 83466-09BHP | FRAME, intermediate | FLHTCUTG |
23 | 83943-09 | BRACKET, switch, bank angle | FLHTCUTG |
24 | 83496-09 | NUT, pivot, rear (2) | FLHTCUTG |
25 | 83886-09 | WASHER (2) | FLHTCUTG |
26 | 90493-83 | HOLE PLUG (2) | FLHTCUTG |

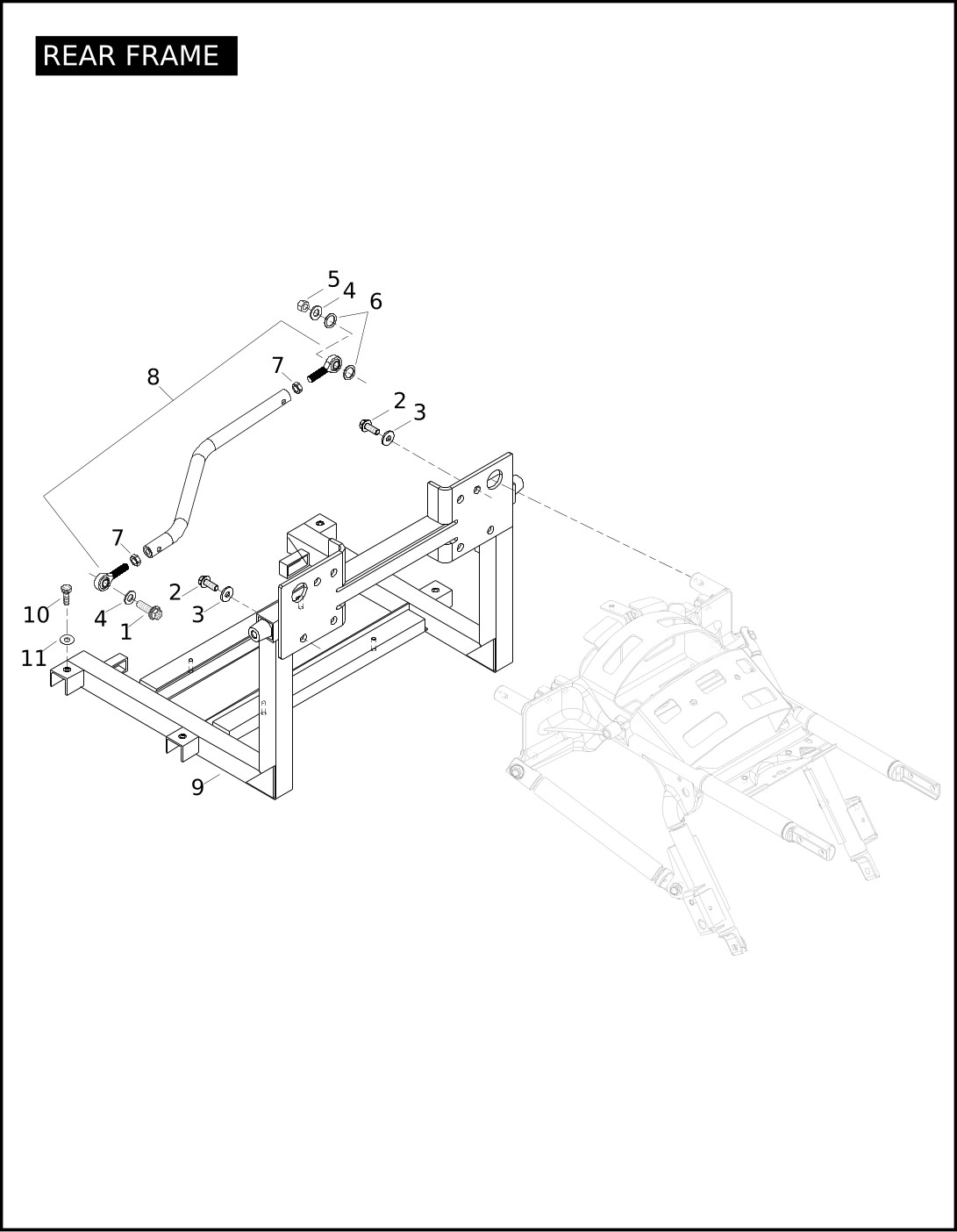

Index No. | Part No. | Description | Model(s) |
1 | 4678 | SCREW | FLHTCUTG |
2 | 4685 | SCREW, hex flange (8) | FLHTCUTG |
3 | 6408HB | WASHER, hex (8) | FLHTCUTG |
4 | 6718 | WASHER, plain (2) | FLHTCUTG |
5 | 7768W | LOCKNUT, hex | FLHTCUTG |
6 | 8328 | WASHER, rod end (2) | FLHTCUTG |
7 | 76259-86 | NUT, hex jam (2) | FLHTCUTG |
8 | 83823-09 | PANHARD ROD ASSEMBLY, w/ 76259-86 | FLHTCUTG |
9 | 83871-09 | SUB-FRAME ASSEMBLY, rear | FLHTCUTG |
10 | 3445 | BOLT, body to chassis (4) | FLHTCUTG |
11 | 6645 | WASHER, body to chassis (4) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |

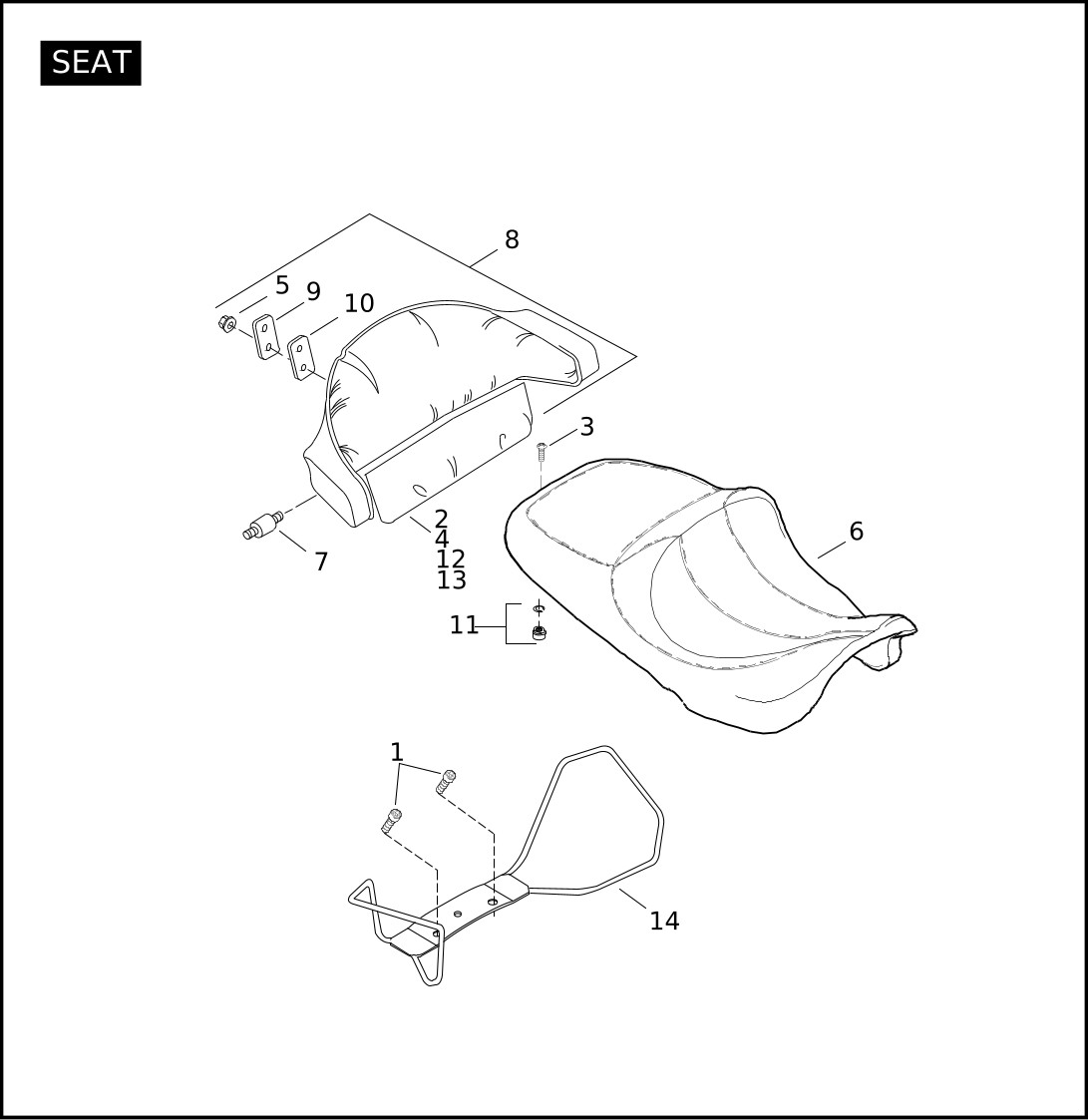

1 | 882 | SCREW, sems/lock (2) | FLHTCUTG |
2 | 2724 | SCREW, torx (2) | FLHTCUTG |
3 | 2952A | SCREW, truss/stainless | FLHTCUTG |
4 | 6716 | WASHER, plain (2) | FLHTCUTG |
5 | 7716 | LOCKNUT, flange (6) | FLHTCUTG |
6 | 52164-09 | SEAT | FLHTCUTG |
7 | 52192-86A | ISOLATER KIT, passenger backrest | FLHTCUTG |
8 | 52395-06A | BACKREST KIT, w/ 7716, 52192-86A, 53515-86 & 53517-86 (black) | FLHTCUTG |
9 | 53515-86 | BACKING PLATE | FLHTCUTG |
10 | 53517-86 | BACKING PLATE, plastic | FLHTCUTG |
11 | 59768-97 | SEAT NUT KIT, w/ nut & retention washer | FLHTCUTG |
12 | 83445-09 | BACKREST FLAP, passenger | FLHTCUTG |
13 | 90844-80 | ACORN NUT (2) | FLHTCUTG |
14 | 91583-99 | HANDRAIL ASSEMBLY, passenger | FLHTCUTG |

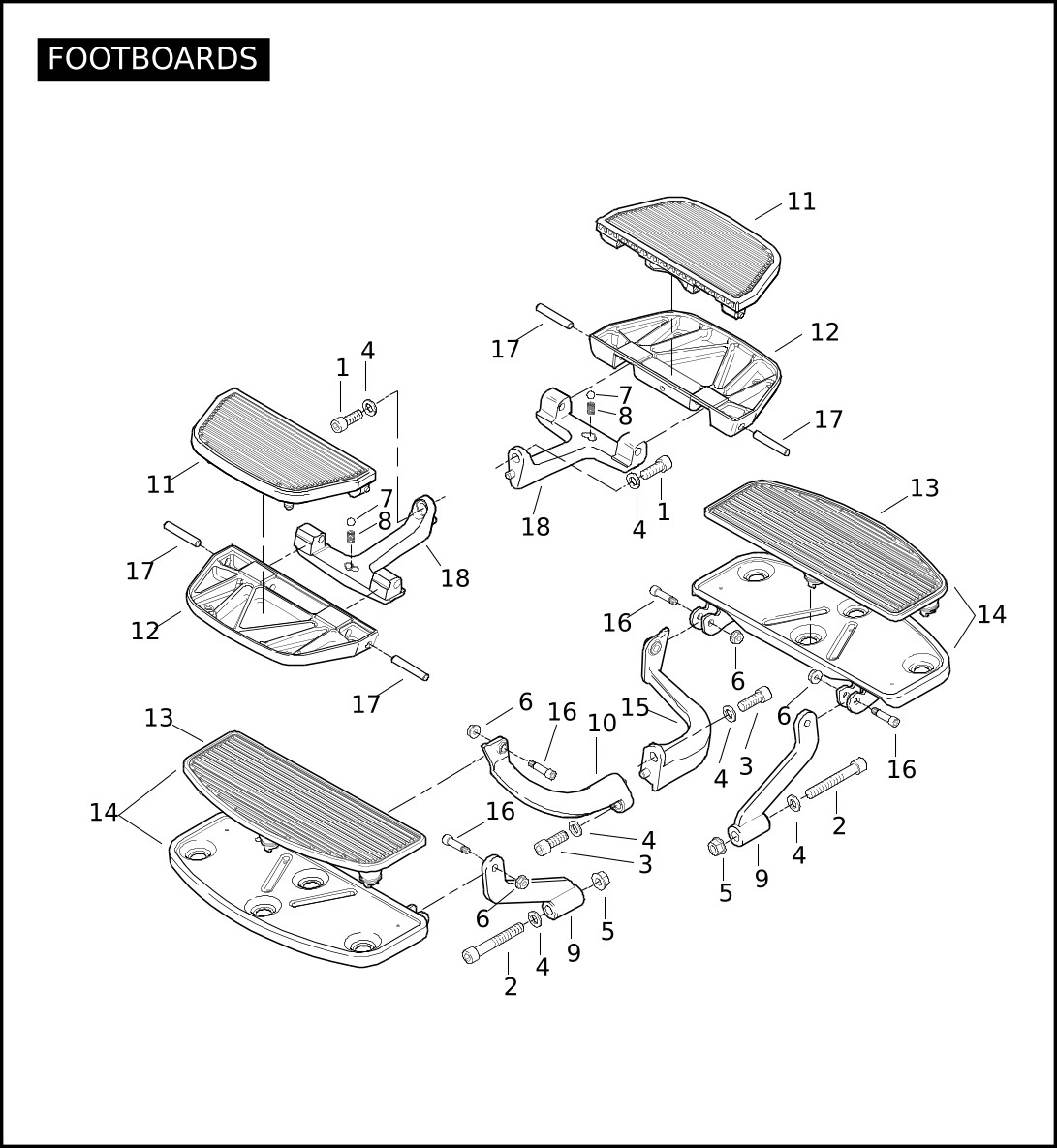

Index No. | Part No. | Description | Model(s) |
1 | 3143 | SCREW (2) | FLHTCUTG |
2 | 4032A | SCREW (2) | FLHTCUTG |
3 | 4688 | SCREW (2) | FLHTCUTG |
4 | 7038 | LOCKWASHER (6) | FLHTCUTG |
5 | 7601 | LOCKNUT (2) | FLHTCUTG |
6 | 7716 | LOCKNUT (4) | FLHTCUTG |
7 | 8860 | BALL (2) | FLHTCUTG |
8 | 33085-74 | SPRING (2) | FLHTCUTG |
9 | 47365-09 | BRACKET, front footboard (2) | FLHTCUTG |
10 | 50518-09 | BRACKET, right rear | FLHTCUTG |
11 | 50606-06 | PAD, passenger footboard (2) | FLHTCUTG |
12 | 50613-91A | FOOTREST, passenger (2) | FLHTCUTG |
13 | 50614-06 | PAD, footboard (2) | FLHTCUTG |
14 | 50621-06 | FOOTBOARD ASSEMBLY, operator, w/ 50614-06 (2) | FLHTCUTG |
15 | 50622-09 | BRACKET, left-rear | FLHTCUTG |
16 | 50635-82A | SHOULDER BOLT, footboard (4) | FLHTCUTG |
17 | 50938-04 | PIN PIVOT KIT | FLHTCUTG |
18 | 52719-93B | SUPPORT KIT, footboard (2) | FLHTCUTG |

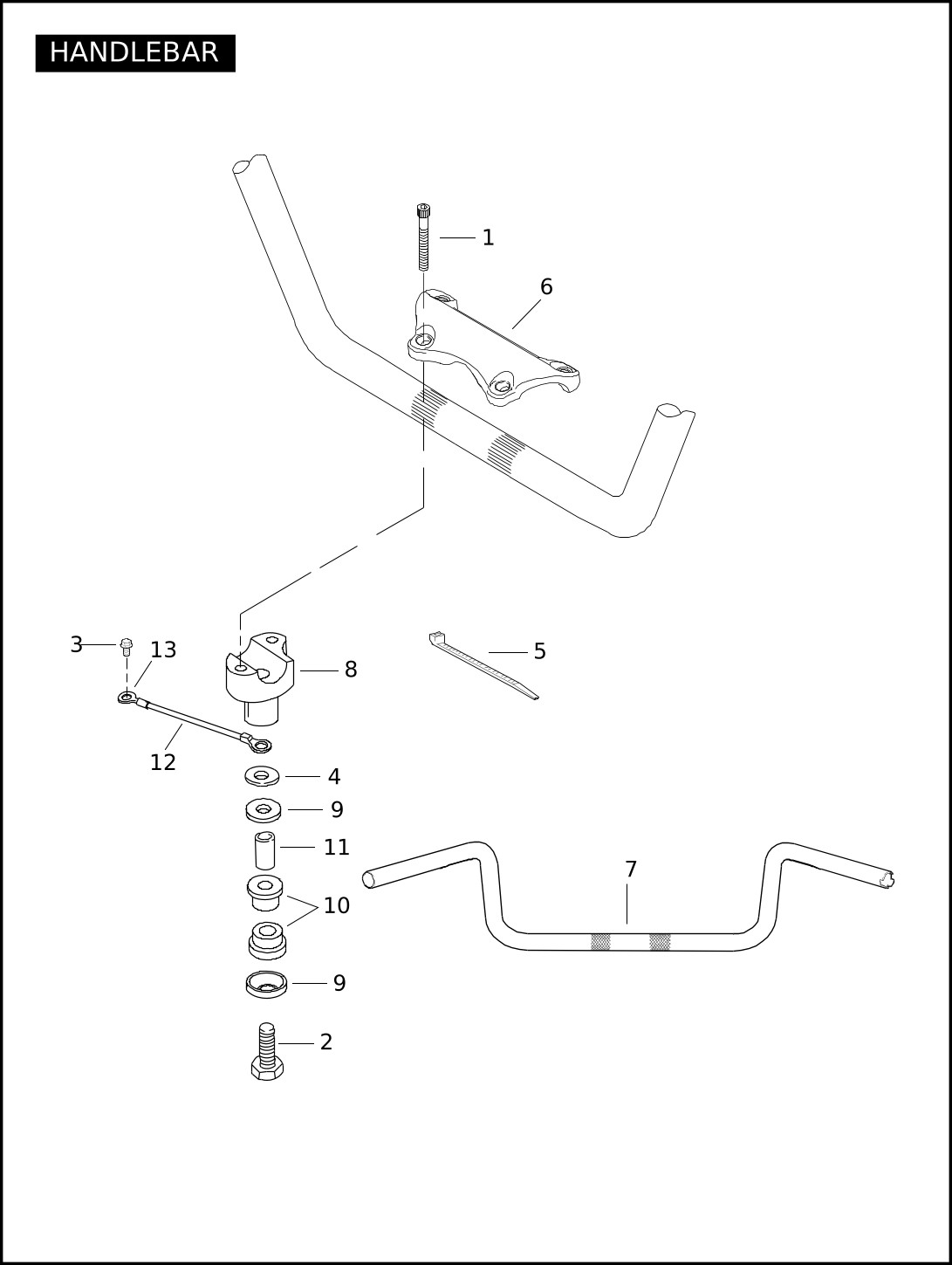

Index No. | Part No. | Description | Model(s) |
1 | 3210A | SCREW (4) | FLHTCUTG |
2 | 3605 | BOLT (2) | FLHTCUTG |
3 | 4240 | SCREW | FLHTCUTG |
4 | 6113 | WASHER, right only | FLHTCUTG |
5 | 10065 | CABLE STRAP (4) | FLHTCUTG |
6 | 55918-08 | CLAMP, upper | FLHTCUTG |
7 | 55924-08 | HANDLEBAR | FLHTCUTG |
8 | 56149-88B | RISER, lower, right | FLHTCUTG |
56151-88B | RISER, lower, left | FLHTCUTG | |
9 | 56159-73 | CUP WASHER (4) | FLHTCUTG |
10 | 56161-83A | BUSHING, rubber (4) | FLHTCUTG |
11 | 56163-93 | SPACER (2) | FLHTCUTG |
12 | 70142-94 | CABLE ASSEMBLY, handlebar ground, w/ 72241-94A | FLHTCUTG |
13 | 72241-94A | TERMINAL, 10 ring, 14-18 gauge | FLHTCUTG |

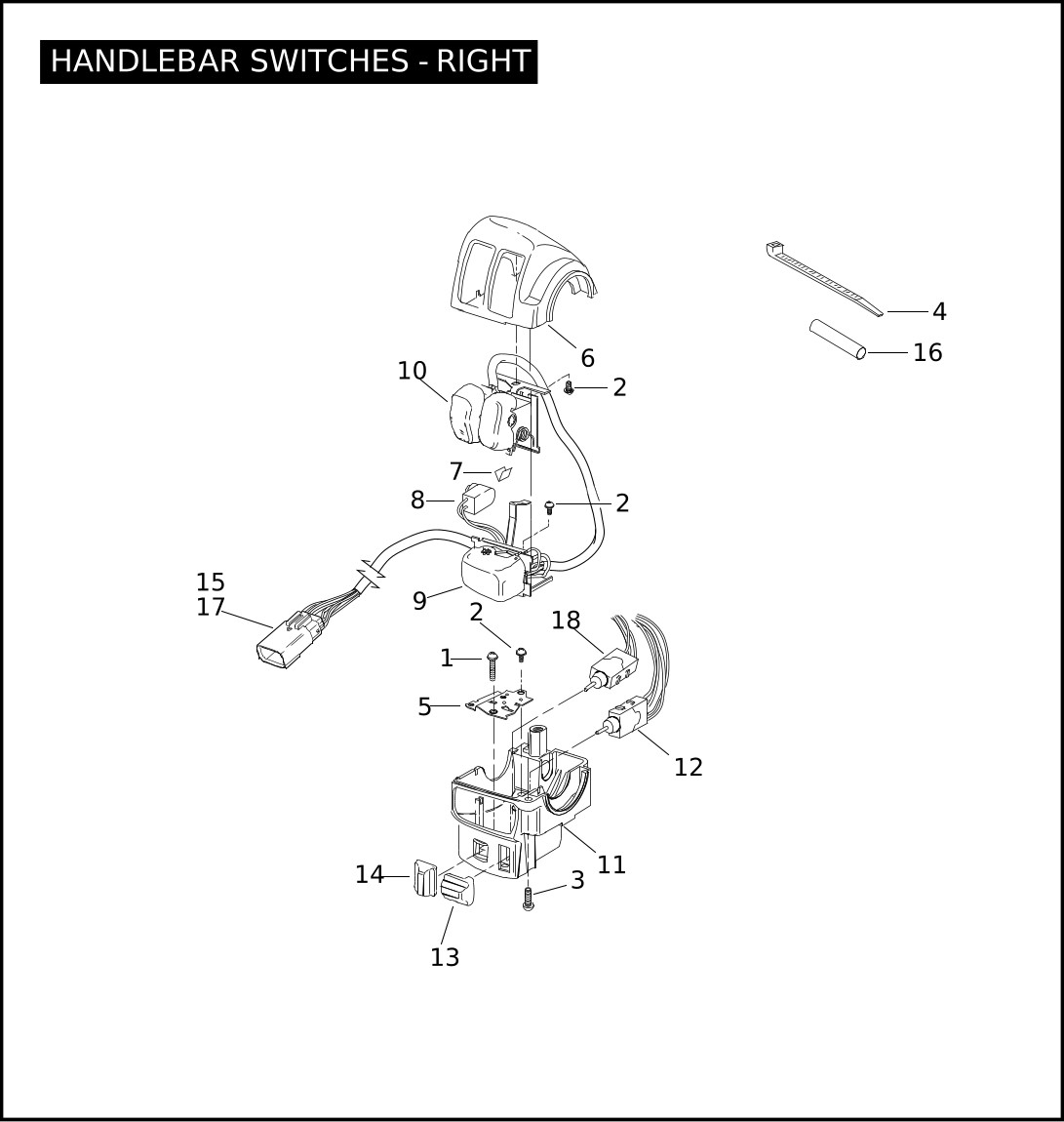

Index No. | Part No. | Description | Model(s) |
1 | 2559 | SCREW | FLHTCUTG |
2 | 2955 | SCREW (3) | FLHTCUTG |
3 | 3658 | SCREW (2) | FLHTCUTG |
4 | 10181 | CABLE STRAP (14) | FLHTCUTG |
5 | 70375-96 | BRACKET, switch, lower right | FLHTCUTG |
6 | 71564-96 | HOUSING, upper right | FLHTCUTG |
7 | 71587-04 | V-CLIP | FLHTCUTG |
8 | 71621-08 | STOPLAMP SWITCH KIT, w/ 10181 & 72266-94 | FLHTCUTG |
9 | 71683-06A | SWITCH KIT, right turn signal, w/ 10181 & 72266-94 | FLHTCUTG |
10 | 71684-06A | SWITCH KIT, engine stop/start, w/ 10181 & 72266-94 | FLHTCUTG |
11 | 71595-08 | HOUSING, lower right | FLHTCUTG |
12 | 71618-98 | SWITCH, mode select up/down, w/ 10181 & 72266-94 | FLHTCUTG |
13 | 71822-98 | KNOB, mode select up/down | FLHTCUTG |
14 | 71825-96A | KNOB, cruise control, set/resume | FLHTCUTG |
15 | 72169-07 | TERMINAL, pin, 16-20 AWG (12) | FLHTCUTG |
16 | 72266-94 | HEAT SHRINK TUBE, dual wall, .3 x 2 inches (7) | FLHTCUTG |
17 | 72488-07BK | HOUSING, 12-way (black) | FLHTCUTG |
18 | 77101-98 | SWITCH ASSEMBLY, cruise control, set/resume, w/ 10181 & 72266-94 | FLHTCUTG |

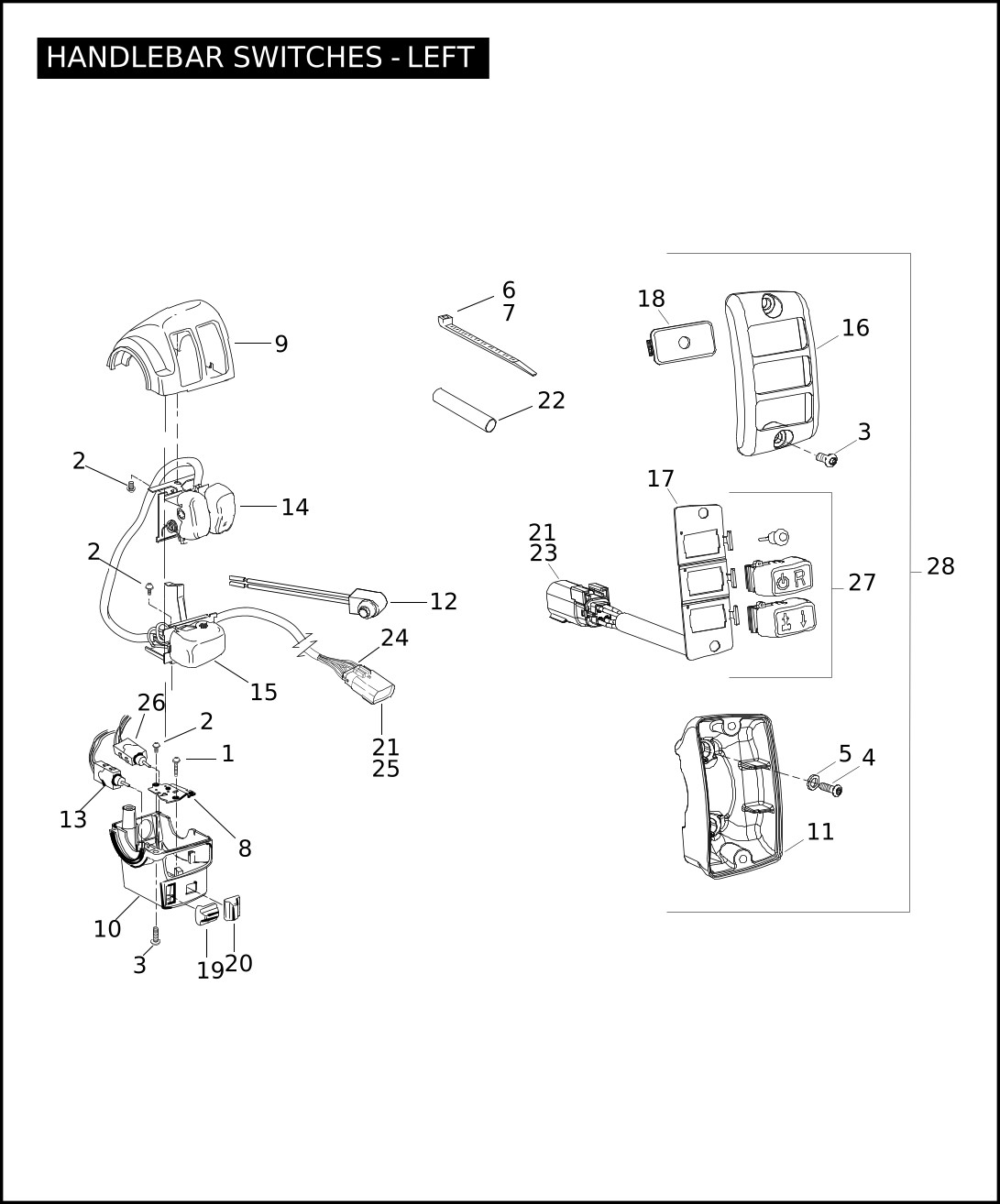

Index No. | Part No. | Description | Model(s) |
1 | 2559 | SCREW | FLHTCUTG |
2 | 2955 | SCREW (3) | FLHTCUTG |
3 | 3658 | SCREW (4) | FLHTCUTG |
4 | 4015 | SCREW (2) | FLHTCUTG |
5 | 6099 | WASHER (2) | FLHTCUTG |
6 | 10006 | CABLE STRAP | FLHTCUTG |
7 | 10181 | CABLE STRAP (15) | FLHTCUTG |
8 | 70373-96 | BRACKET, switch, lower left | FLHTCUTG |
9 | 71567-96 | HOUSING, upper left | FLHTCUTG |
10 | 71594-98A | HOUSING, lower left, w/ cruise control | FLHTCUTG |
11 | 71603-02B | HOUSING, left hand, reverse switch (black) | FLHTCUTG |
12 | 71699-07 | SWITCH, clutch, w/ 10181 & 72266-94 | FLHTCUTG |
13 | 71642-08 | SWITCH ASSEMBLY, audio control +/-, w/ 10181 & 72266-94 | FLHTCUTG |
14 | 71682-06 | SWITCH ASSEMBLY, dimmer/horn, w/ 10181 & 72266-94 | FLHTCUTG |
15 | 71685-06 | SWITCH ASSEMBLY, left turn signal, w/ 10181 | FLHTCUTG |
16 | 71711-02 | HOUSING, right hand, top (black) | FLHTCUTG |
17 | 71714-02 | BRACKET, switch support | FLHTCUTG |
18 | 71817-07 | PLUG, w/ hole, switch | FLHTCUTG |
19 | 71820-98 | KNOB, audio control +/- | FLHTCUTG |
20 | 71824-98 | KNOB, SQ+/-, PTT | FLHTCUTG |
21 | 72169-07 | TERMINAL, pin, 16-20 AWG (18) | FLHTCUTG |
22 | 72266-94 | HEAT SHRINK TUBE, dual wall, .3 in. x 2 in. (8) | FLHTCUTG |
23 | 72415-07GY | HOUSING, 4-way pin (gray) | FLHTCUTG |
24 | 72473-07 | SEAL PIN (2) | FLHTCUTG |
25 | 72492-07GY | HOUSING, pin, 16-way (gray) | FLHTCUTG |
26 | 77100-98 | SWITCH ASSEMBLY, SQ +/-, PTT, w/ 10181 & 72266-94 | FLHTCUTG |
27 | 83338-09 | KIT - HAND SWITCH ASSEMBLY, reverse, w/ 10006, 71714-02, 71817-07 & 72169-07 | FLHTCUTG |
28 | 83883-09 | HAND SWITCH ASSEMBLY, reverse w/ 6, 13, 16, 17, 18, 21, 23 & 27 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 7127 | LOCKWASHER (2) | FLHTCUTG |
2 | 7720 | ACORN NUT (2) | FLHTCUTG |
3 | 91840-03A | MIRROR KIT, short, convex, right, w/ 7120 & 7127 | FLHTCUTG |
91845-03A | MIRROR KIT, short, convex, left, w/ 7120 & 7127 | FLHTCUTG |

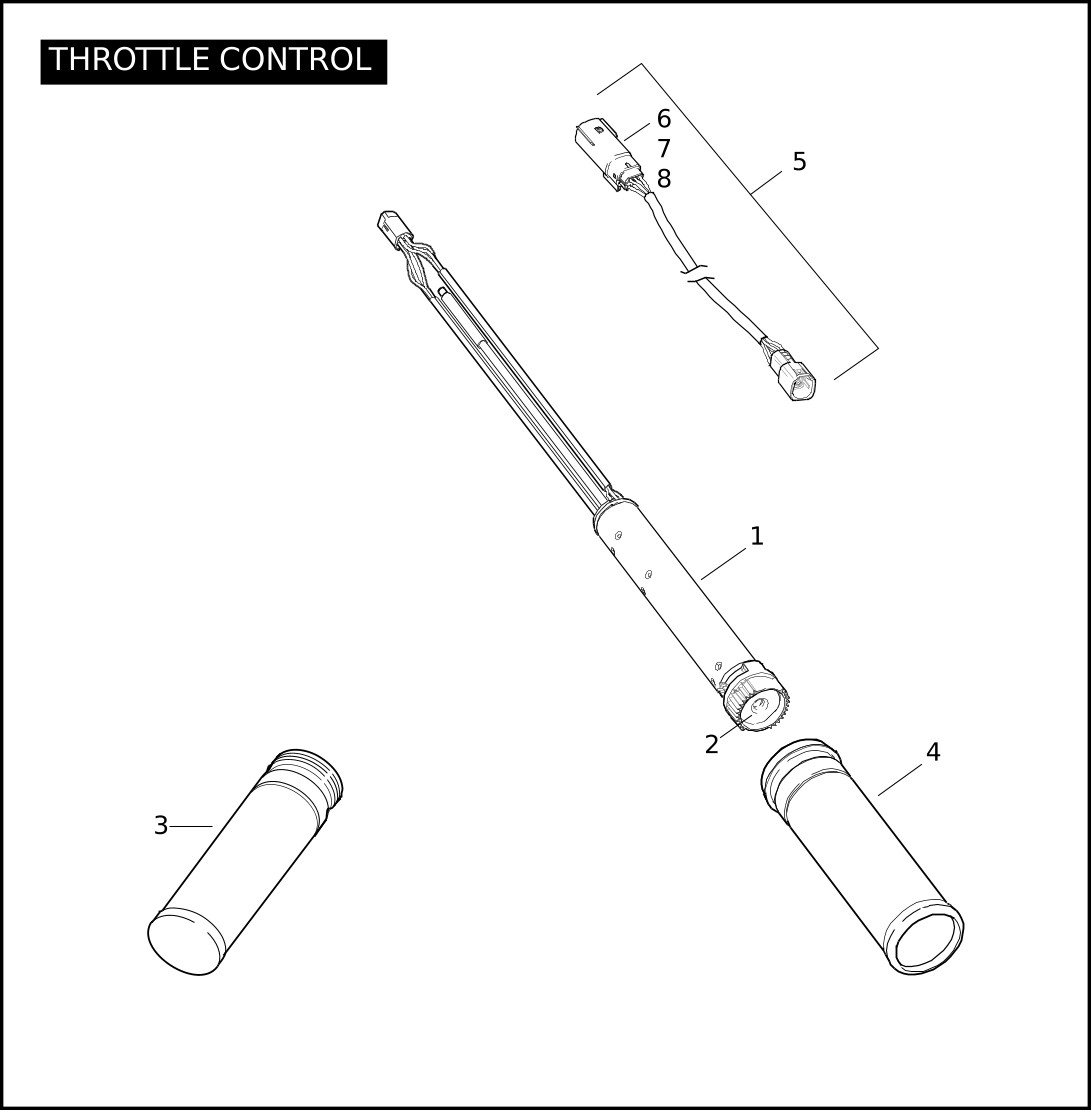

Index No. | Part No. | Description | Model(s) |
1 | 32305-08 | SENSOR, twist grip, w/ 32306-08 | FLHTCUTG |
2 | 32306-08 | SEAL CAP, throttle sensor | FLHTCUTG |
3 | 56206-96 | GRIP, left | FLHTCUTG |
4 | 56304-08 | GRIP & SLEEVE, throttle, right | FLHTCUTG |
5 | 70415-08 | HARNESS, throttle, jumper | FLHTCUTG |
6 | 72169-07 | TERMINAL, pin, 16-18 AWG (6) | FLHTCUTG |
7 | 72188-07BK | HOUSING, 6-way (black) | FLHTCUTG |
8 | 73212-07 | ANCHOR, t-stud connector | FLHTCUTG |

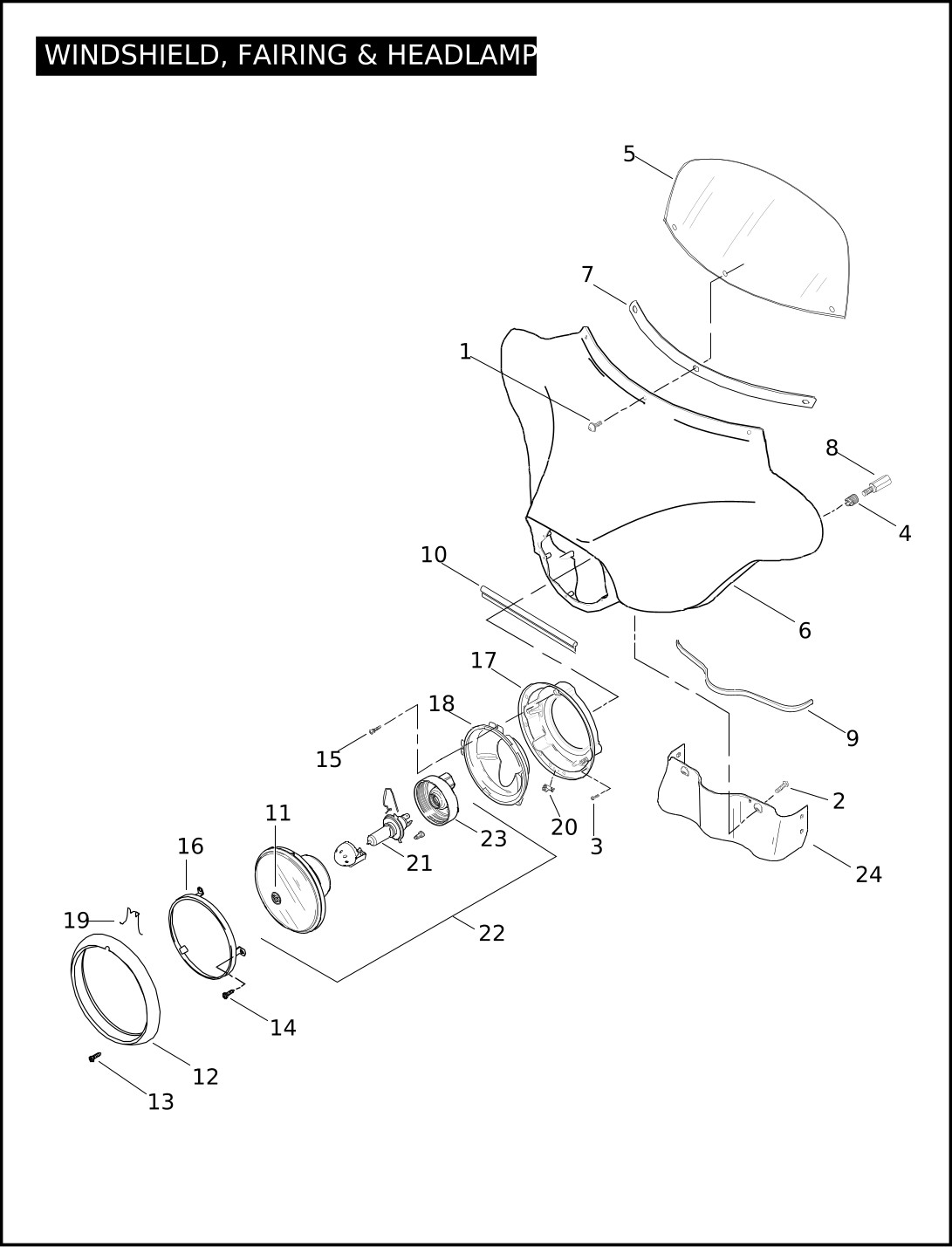

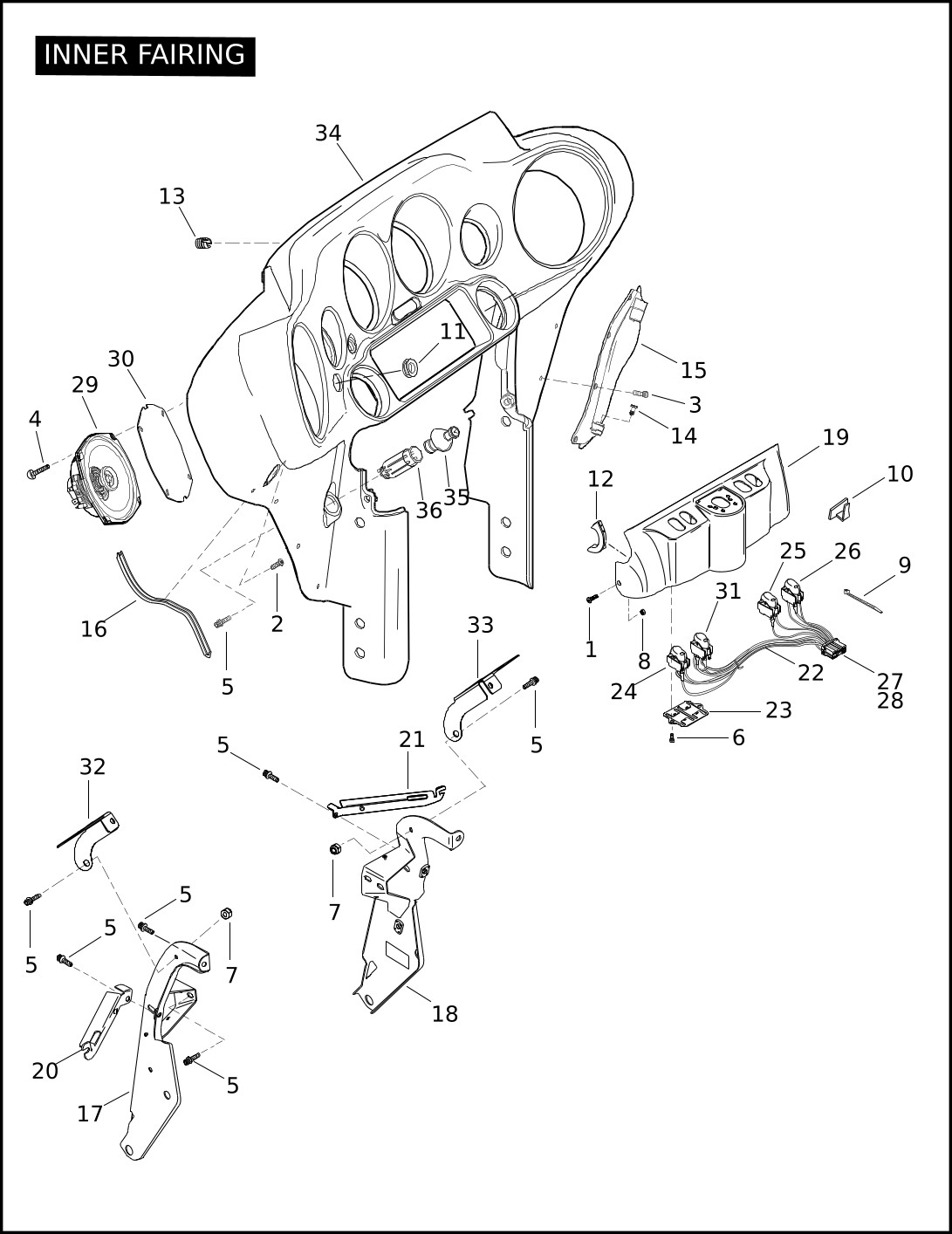

Index No. | Part No. | Description | Model(s) |
1 | 2445 | SCREW (3) | FLHTCUTG |
2 | 2446 | SCREW (2) | FLHTCUTG |
3 | 4790 | SCREW (4) | FLHTCUTG |
4 | 16585-96 | INSERT, threaded (4) | FLHTCUTG |
5 | 58187-96 | WINDSHIELD | FLHTCUTG |
6 | 58236-96 | FAIRING, outer (prime) | FLHTCUTG |
58231-04BHY | FAIRING, outer, w/ 58247-96 & 62787-96 (vivid black) | FLHTCUTG | |
58231-08CPS | FAIRING, outer, w/ 58247-96 & 62787-96 (dark blue pearl) | FLHTCUTG | |
58231-09CYT | FAIRING, outer, w/ 58247-96 & 62787-96 (red hot sunglo) | FLHTCUTG | |
7 | 58247-96 | CUSHION TAPE, windshield mounting | FLHTCUTG |
8 | 58949-96 | NUT, extension (2) | FLHTCUTG |
9 | 62786-96 | TRIM STRIP, skirt | FLHTCUTG |
10 | 62787-96 | SEAL, fairing skirt | FLHTCUTG |
11 | 67668-05 | MEDALLION | FLHTCUTG |
12 | 67712-83A | DOOR, headlamp | FLHTCUTG |
13 | 67718-60A | SCREW, headlamp door | FLHTCUTG |
14 | 67721-48 | SCREW, headlamp retainer ring (3) | FLHTCUTG |
15 | 67724-71 | ADJUSTING SCREW, headlamp (2) | FLHTCUTG |
16 | 67726-08 | RETAINING RING, headlamp | FLHTCUTG |
17 | 67728-02A | BUCKET ASSEMBLY, w/ 67724-71 & 67782-60A | FLHTCUTG |
18 | 67732-08 | MOUNTING RING, headlamp | FLHTCUTG |
19 | 67778-60A | SPRING CLIP, headlamp door | FLHTCUTG |
20 | 67782-60A | BRACKET, door | FLHTCUTG |
21 | 68329-03 | BULB | FLHTCUTG |
22 | 68342-05 | HEADLAMP ASSEMBLY, w/ 67668-05, 68329-03 & 68390-05 (Domestic) | FLHTCUTG |
23 | 68390-05 | BOOT | FLHTCUTG |
24 | 83453-09 | SKIRT, outer fairing | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 2445 | SCREW (2) | FLHTCUTG |
2 | 2446 | SCREW (2) | FLHTCUTG |
3 | 2563 | SCREW (8) | FLHTCUTG |
4 | 2965 | SCREW, front speaker mounting (upper) (4) | FLHTCUTG |
3387 | SCREW, front speaker mounting (lower) (2) | FLHTCUTG | |
5 | 3061 | SCREW (12) | FLHTCUTG |
6 | 3612 | SCREW (4) | FLHTCUTG |
7 | 7686 | LOCKNUT (2) | FLHTCUTG |
8 | 7688 | NUT (2) | FLHTCUTG |
9 | 10065 | CABLE STRAP (3) | FLHTCUTG |
10 | 10103 | CLIP, adhesive backed | FLHTCUTG |
11 | 11445 | GROMMET, clutch cable | FLHTCUTG |
12 | 11488 | GROMMET, handlebar, right | FLHTCUTG |
11492 | GROMMET, handlebar, left | FLHTCUTG | |
13 | 16585-96 | INSERT, threaded (5) | FLHTCUTG |
14 | 57638-08 | SNAP HINGE, air deflector (2) | FLHTCUTG |
15 | 58128-08 | AIR DEFLECTOR, right, w/ 57638-08 | FLHTCUTG |
58129-08 | AIR DEFLECTOR, left, w/ 57638-08 | FLHTCUTG | |
16 | 58311-96 | TRIM SEAL, inner fairing, 29 inches long (2) | FLHTCUTG |
17 | 58478-96A | BRACKET, fairing support, left | FLHTCUTG |
18 | 58479-96A | BRACKET, fairing support, right | FLHTCUTG |
19 | 58510-96 | CAP ASSEMBLY, inner fairing | FLHTCUTG |
20 | 58938-96C | SUPPORT, inner fairing, left | FLHTCUTG |
21 | 58939-96C | SUPPORT, inner fairing, right | FLHTCUTG |
22 | 70271-98 | WIRE HARNESS ASSEMBLY, inner fairing cap, w/ 8, 22, 23, 24, 25, 26 & 30 | FLHTCUTG |
70585-93 | CONNECTOR, switch, speaker (not shown) | FLHTCUTG | |
23 | 71434-96A | BRACKET, switch (2) | FLHTCUTG |
24 | 71505-96 | SWITCH, lamp, w/ 73191-96 | FLHTCUTG |
25 | 71513-98 | SWITCH, cruise control, w/ 73191-96 & connector | FLHTCUTG |
26 | 71535-96 | SWITCH, accessory, w/ 73191-96 | FLHTCUTG |
27 | 73162-96BK | SOCKET HOUSING, 12-way | FLHTCUTG |
28 | 73191-96 | TERMINAL, socket, 16-20 gauge (12) | FLHTCUTG |
29 | 77029-06 | SPEAKER, 5-1/4 in. (2) | FLHTCUTG |
30 | 77047-98 | SPEAKER ADAPTOR & GRILLE (2) | FLHTCUTG |
31 | 77092-98 | SWITCH, speaker control, w/ 73191-96 & connector | FLHTCUTG |
32 | 83464-09 | BRACKET, antenna, left hand | FLHTCUTG |
33 | 83465-09 | BRACKET, antenna, right hand | FLHTCUTG |
34 | 83810-09 | INNER FAIRING ASSEMBLY, w/ 7688 & 58311-96 | FLHTCUTG |
35 | 91808-89 | ELEMENT, cigarette lighter | FLHTCUTG |
36 | 91812-89A | SOCKET, cigarette lighter | FLHTCUTG |

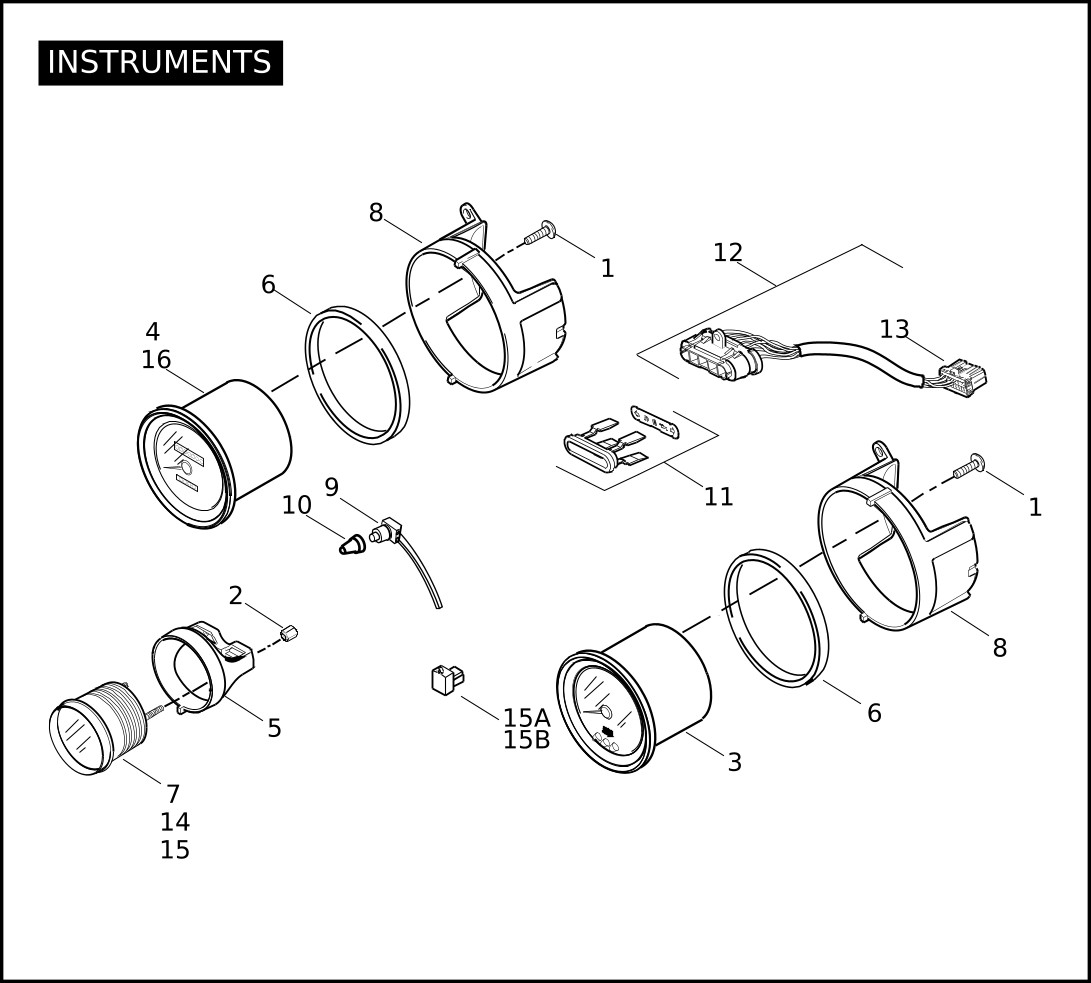

Index No. | Part No. | Description | Model(s) |
1 | 2625 | SCREW (4) | FLHTCUTG |
2 | 67043-96 | NUT (8) | FLHTCUTG |
3 | 67348-04D | TACHOMETER | FLHTCUTG |
4 | 67349-08 | SPEEDOMETER, mph (Domestic) | FLHTCUTG |
5 | 67352-96A | BACKCLAMP, 2 in. gauge (4) | FLHTCUTG |
6 | 67356-00 | GASKET, speedometer/tachometer (2) | FLHTCUTG |
7 | 67445-00 | BULB, w/ rubber boot (4) | FLHTCUTG |
8 | 67689-04 | BACKCLAMP, 4 in. gauge (2) | FLHTCUTG |
9 | 67854-98 | SWITCH, odometer reset | FLHTCUTG |
10 | 67880-94 | BOOT, odometer reset switch | FLHTCUTG |
11 | 68382-07 | BEZEL ASSEMBLY, indicator lamp | FLHTCUTG |
12 | 68789-96A | INDICATOR LAMP ASSEMBLY, w/ 73160-96BK | FLHTCUTG |
13 | 73160-96BK | SOCKET HOUSING, 10-way | FLHTCUTG |
14 | 74526-96C | VOLTMETER | FLHTCUTG |
75032-99B | OIL PRESSURE GAUGE, w/ 67445-00 & 75044-96 | FLHTCUTG | |
75109-96C | AIR TEMPERATURE GAUGE, w/ 67445-00 & 75044-96 | FLHTCUTG | |
75111-08 | FUEL GAUGE | FLHTCUTG | |
15 | 75044-96 | SOCKET (4) | FLHTCUTG |
15A | 73103-96BK | PIN HOUSING, 3-way | FLHTCUTG |
15B | 74419-96A | SENSOR, air temperature, w/ 73103-96BK | FLHTCUTG |
INTERNATIONAL MODELS ONLY | |||
16 | 67350-08 | SPEEDOMETER, kph (Canada) | FLHTCUTG |

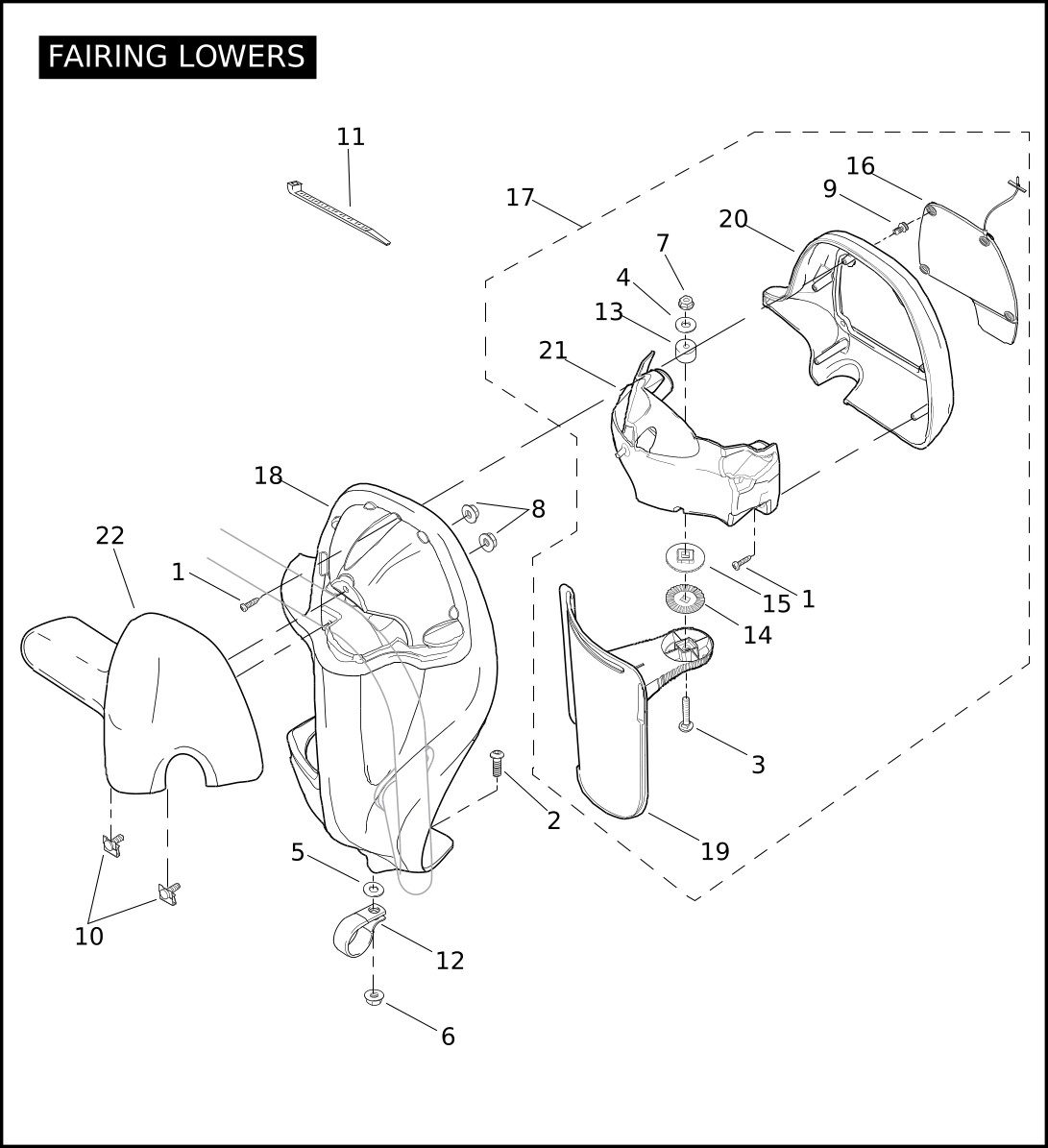

Index No. | Part No. | Description | Model(s) |
1 | 2995 | SCREW (10) | FLHTCUTG |
2 | 3655A | SCREW (2) | FLHTCUTG |
3 | 5429 | BOLT (2) | FLHTCUTG |
4 | 6235 | WASHER (2) | FLHTCUTG |
5 | 7415A | WASHER (2) | FLHTCUTG |
6 | 7576 | NUT (2) | FLHTCUTG |
7 | 7686 | LOCKNUT (2) | FLHTCUTG |
8 | 7716 | LOCKNUT (4) | FLHTCUTG |
9 | 8174 | SNAP, push in (8) | FLHTCUTG |
10 | 8175 | CLIP (4) | FLHTCUTG |
11 | 10039 | CABLE STRAP (2) | FLHTCUTG |
12 | 27048-84 | CLAMP (2) | FLHTCUTG |
13 | 58104-05 | SPRING (2) | FLHTCUTG |
14 | 58105-05 | WASHER, serrated/nylon (black) (2) | FLHTCUTG |
15 | 58173-05 | WASHER, serrated/nylon (white) (2) | FLHTCUTG |
16 | 58679-05 | DOOR ASSEMBLY, glovebox - right | FLHTCUTG |
58681-05 | DOOR ASSEMBLY, glovebox - left | FLHTCUTG | |
17 | 58683-05 | STORAGE COMPARTMENT ASSEMBLY, left | FLHTCUTG |
58684-05 | STORAGE COMPARTMENT ASSEMBLY, right | FLHTCUTG | |
18 | 58816-05A | FAIRING, lower - left (unpainted) | FLHTCUTG |
58836-05DH | FAIRING, lower - left (vivid black) | FLHTCUTG | |
58836-08CPC | FAIRING, lower - left (dark blue pearl) | FLHTCUTG | |
58836-09CYS | FAIRING, lower - left (red hot sunglo) | FLHTCUTG | |
58817-05A | FAIRING, lower - right (unpainted) | FLHTCUTG | |
58837-05DH | FAIRING, lower - right (vivid black) | FLHTCUTG | |
58837-08CPC | FAIRING, lower - right (dark blue pearl) | FLHTCUTG | |
58837-09CYS | FAIRING, lower - right (red hot sunglo) | FLHTCUTG | |
19 | 58889-05 | VENT, lower - right | FLHTCUTG |
58890-05 | VENT, lower - left | FLHTCUTG | |
20 | 58891-05 | FACE OVERMOLD, glovebox - right | FLHTCUTG |
58901-05 | FACE OVERMOLD, glovebox - left | FLHTCUTG | |
21 | 58893-05 | TRAY, glovebox - right | FLHTCUTG |
58903-05 | TRAY, glovebox - left | FLHTCUTG | |
22 | 83834-09DH | CAP, fairing, lower - left (vivid black) | FLHTCUTG |
83834-09CPC | CAP, fairing, lower - left (dark blue pearl) | FLHTCUTG | |
83834-09CYS | CAP, fairing, lower - left (red hot sunglo) | FLHTCUTG | |
83835-09DH | CAP, fairing, lower - right (vivid black) | FLHTCUTG | |
83835-09CPC | CAP, fairing, lower - right (dark blue pearl) | FLHTCUTG | |
83835-09CYS | CAP, fairing, lower - right (red hot sunglo) | FLHTCUTG |

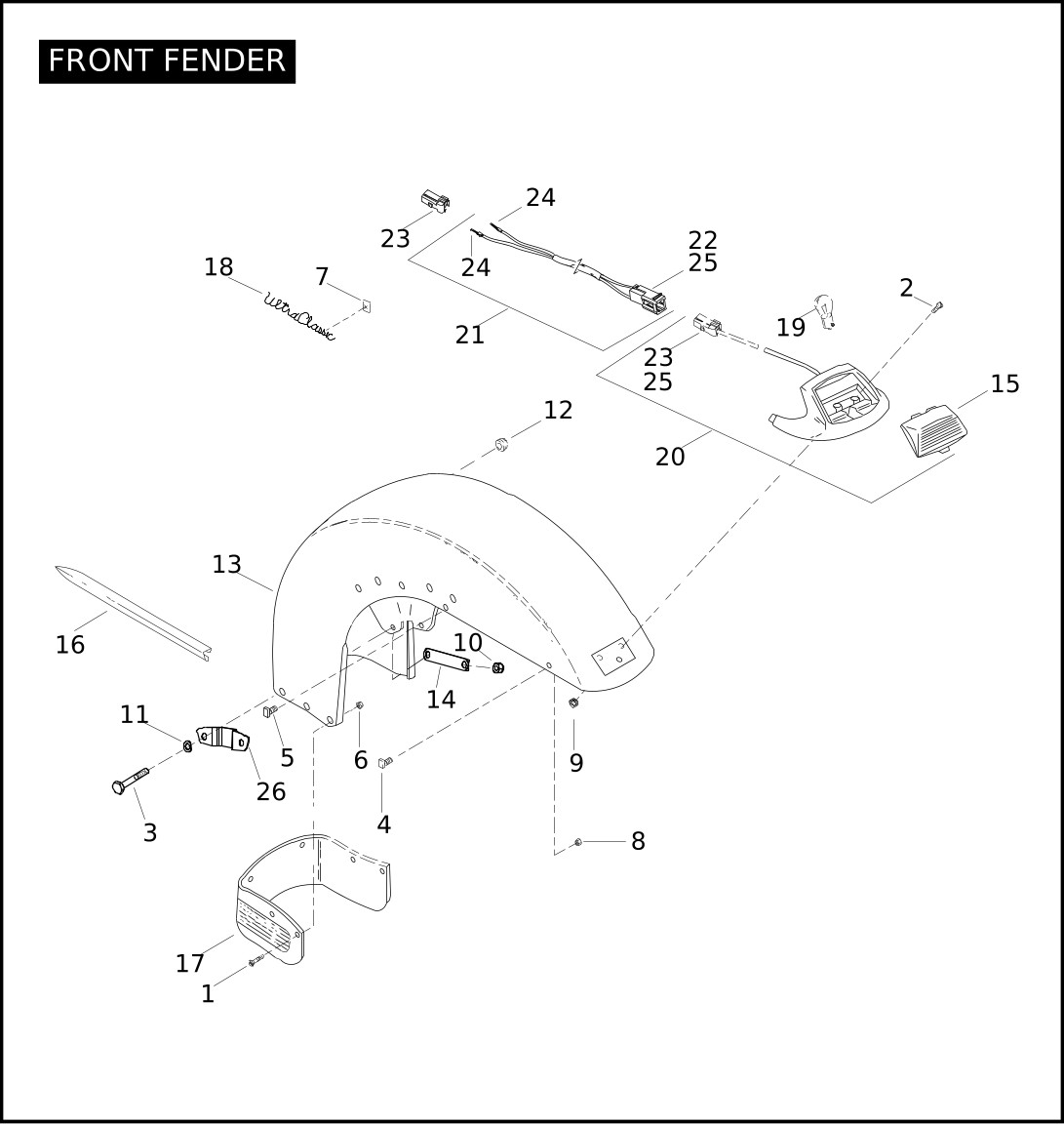

Index No. | Part No. | Description | Model(s) |
1 | 2531 | SCREW (6) | FLHTCUTG |
2 | 2604 | SCREW (2) | FLHTCUTG |
3 | 3092 | SCREW (4) | FLHTCUTG |
4 | 3560WA | BOLT (2) | FLHTCUTG |
5 | 3561WC | BOLT (2) | FLHTCUTG |
6 | 7600 | NUT (6) | FLHTCUTG |
7 | 7613A | PUSH NUT (6) | FLHTCUTG |
8 | 7624 | LOCKNUT (4) | FLHTCUTG |
9 | 7629 | NUT (2) | FLHTCUTG |
10 | 7739 | LOCKNUT (4) | FLHTCUTG |
11 | 8338 | WASHER, clipped (4) | FLHTCUTG |
12 | 11437 | GROMMET, wiring harness | FLHTCUTG |
13 | 59087-00B | FENDER (prime) | FLHTCUTG |
59072-04BHY | FENDER, front (vivid black) | FLHTCUTG | |
59072-08CPS | FENDER, front (dark blue pearl) | FLHTCUTG | |
59072-09CYT | FENDER, front (red hot sunglo) | FLHTCUTG | |
14 | 59166-80 | LOCKPLATE (2) | FLHTCUTG |
15 | 59180-80 | LENS, fender lamp (amber) | FLHTCUTG |
16 | 59211-74A | TRIM, front fender (2) | FLHTCUTG |
17 | 59231-86 | TRIM SKIRT, front fender, lower | FLHTCUTG |
18 | 59236-97A | NAMEPLATE, Ultra Classic (2) | FLHTCUTG |
19 | 68193-95 | BULB, fender tip lamp | FLHTCUTG |
20 | 68706-00 | FENDER LIGHT ASSEMBLY, w/ 59180-80, 68193-95, 73152-96BK & 73191-96 | FLHTCUTG |
21 | 70196-00 | WIRE HARNESS ASM., jumper, w/ 73102-96BK, 73190-96 & 73191-96 | FLHTCUTG |
22 | 73102-96BK | PIN HOUSING, 2-place | FLHTCUTG |
23 | 73152-96BK | SOCKET HOUSING, 2-place (2) | FLHTCUTG |
24 | 73190-96 | TERMINAL, pin, 16-20 AWG (2) | FLHTCUTG |
25 | 73191-96 | TERMINAL, socket, 16-20 gauge (4) | FLHTCUTG |
26 | 83942-09 | COVER, fender (2) | FLHTCUTG |

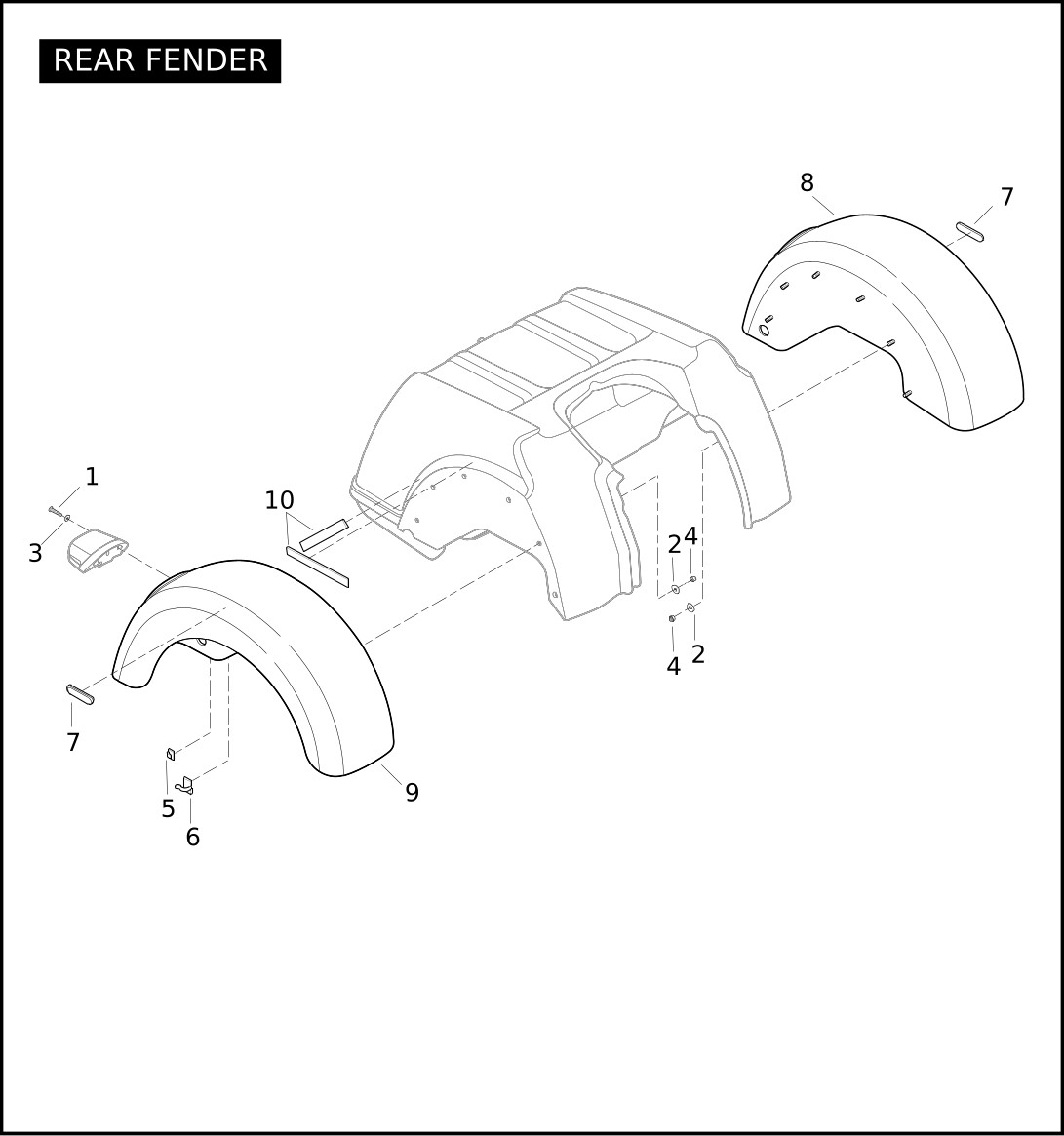

Index No. | Part No. | Description | Model(s) |
1 | 4696 | SCREW (2) | FLHTCUTG |
2 | 6645 | WASHER (12) | FLHTCUTG |
3 | 6703 | WASHER (2) | FLHTCUTG |
4 | 7739 | LOCKNUT (12) | FLHTCUTG |
5 | 10102 | CLIP, small (4) | FLHTCUTG |
6 | 10103 | CLIP, large (2) | FLHTCUTG |
7 | 59407-01 | REFLECTOR (2) | FLHTCUTG |
8 | 83356-09BHY | FENDER ASSEMBLY, left hand, rear, w/ 5 & 6 (vivid black) | FLHTCUTG |
83356-09CPS | FENDER ASSEMBLY, left hand, rear, w/ 5 & 6 (dark blue pearl) | FLHTCUTG | |
83356-09CYT | FENDER ASSEMBLY, left hand, rear, w/ 5 & 6 (red hot sunglo) | FLHTCUTG | |
9 | 83359-09BHY | FENDER ASSEMBLY, right hand, rear, w/ 5 & 6 (vivid black) | FLHTCUTG |
83359-09CPS | FENDER ASSEMBLY, right hand, rear, w/ 5 & 6 (dark blue pearl) | FLHTCUTG | |
83359-09CYT | FENDER ASSEMBLY, right hand, rear, w/ 5 & 6 (red hot sunglo) | FLHTCUTG | |
10 | 83811-09 | FOAM TAPE (4) | FLHTCUTG |

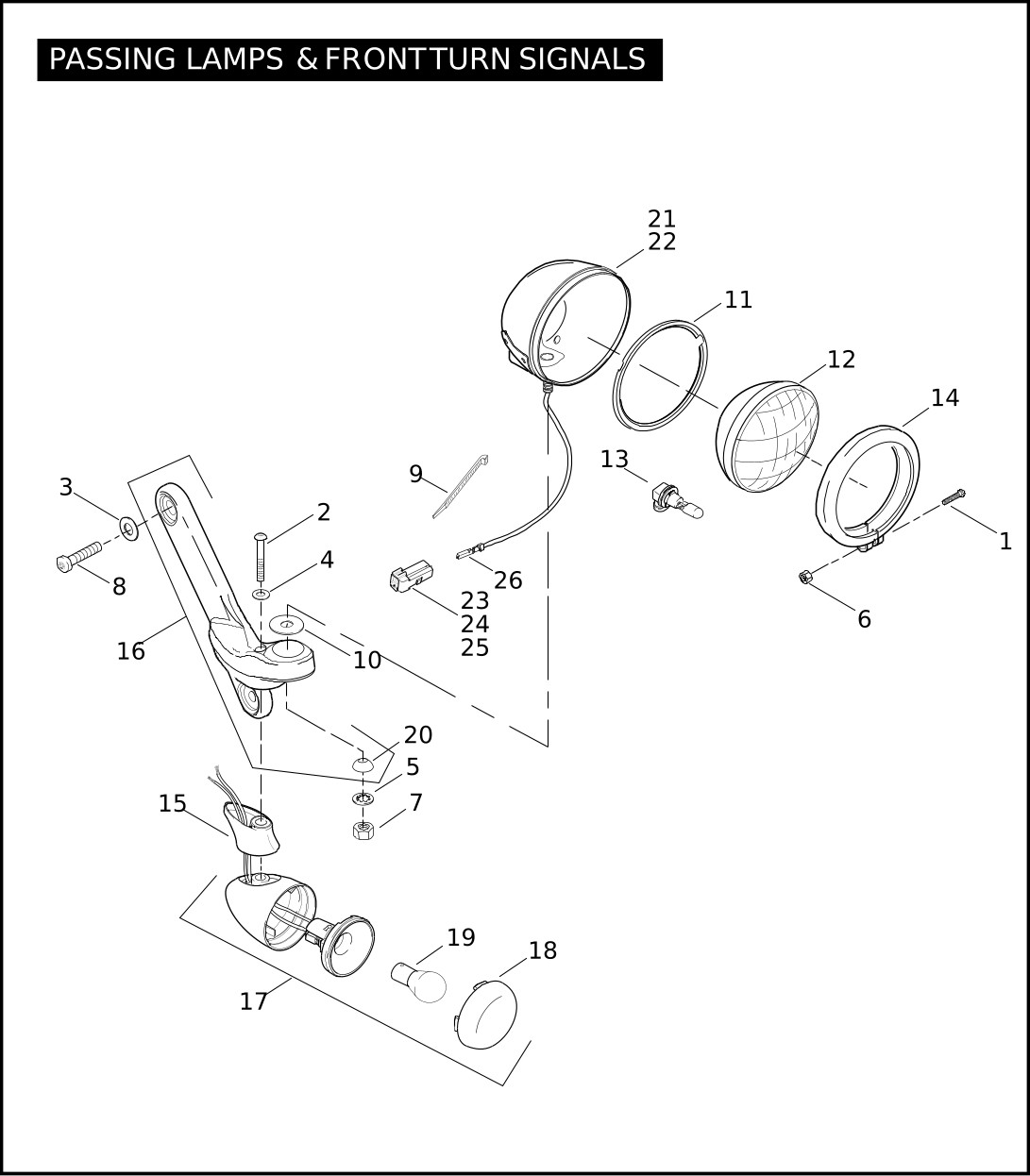

Index No. | Part No. | Description | Model(s) |
1 | 3514 | SCREW, passing lamp molding (2) | FLHTCUTG |
2 | 4296 | SCREW (4) | FLHTCUTG |
3 | 6702 | WASHER (4) | FLHTCUTG |
4 | 7041 | LOCKWASHER (2) | FLHTCUTG |
5 | 7130W | LOCKWASHER (2) | FLHTCUTG |
6 | 7606 | LOCKNUT (2) | FLHTCUTG |
7 | 7667 | NUT (2) | FLHTCUTG |
8 | 8329 | SCREW (2) | FLHTCUTG |
9 | 10065 | CABLE STRAP (4) | FLHTCUTG |
10 | 40901-05 | ISOLATOR, rubber (2) | FLHTCUTG |
11 | 68331-02 | RING, auxiliary lamp (2) | FLHTCUTG |
12 | 68414-05 | AUXILIARY LAMP, w/ 68453-05 (clear) (2) | FLHTCUTG |
13 | 68453-05 | BULB, 26.9W auxiliary lamp (2) | FLHTCUTG |
14 | 68725-62A | BEZEL RING, passing lamps (2) | FLHTCUTG |
15 | 68821-00 | STAND-OFF (2) | FLHTCUTG |
16 | 68836-04A | BAR ASSEMBLY, left, w/ 69563-06 & bar | FLHTCUTG |
68837-04A | BAR ASSEMBLY, right, w/ 69563-06 & bar | FLHTCUTG | |
17 | 69218-04 | TURN SIGNAL ASSEMBLY, front, w/ 69325-02 & 69331-02 (2) | FLHTCUTG |
18 | 69325-02 | LENS, turn signal (2) | FLHTCUTG |
19 | 69331-02 | BULB, turn signal (amber) (2) | FLHTCUTG |
20 | 69563-06 | CLAMP BLOCK (2) | FLHTCUTG |
21 | 69567-06 | HOUSING, auxiliary lamp assembly w/ 72161-06, 72356-95 & 72298-95 (2) | FLHTCUTG |
22 | 72161-06 | SOCKET HOUSING, 2-way (2) | FLHTCUTG |
23 | 72298-95 | CABLE SEAL (green) (4) | FLHTCUTG |
24 | 72356-95 | TERMINAL, 18-20 AWG (4) | FLHTCUTG |
25 | 73154-96BK | SOCKET HOUSING, 4-way (black) (2) | FLHTCUTG |
26 | 73191-96 | TERMINAL, socket, 16-20 gauge (8) | FLHTCUTG |

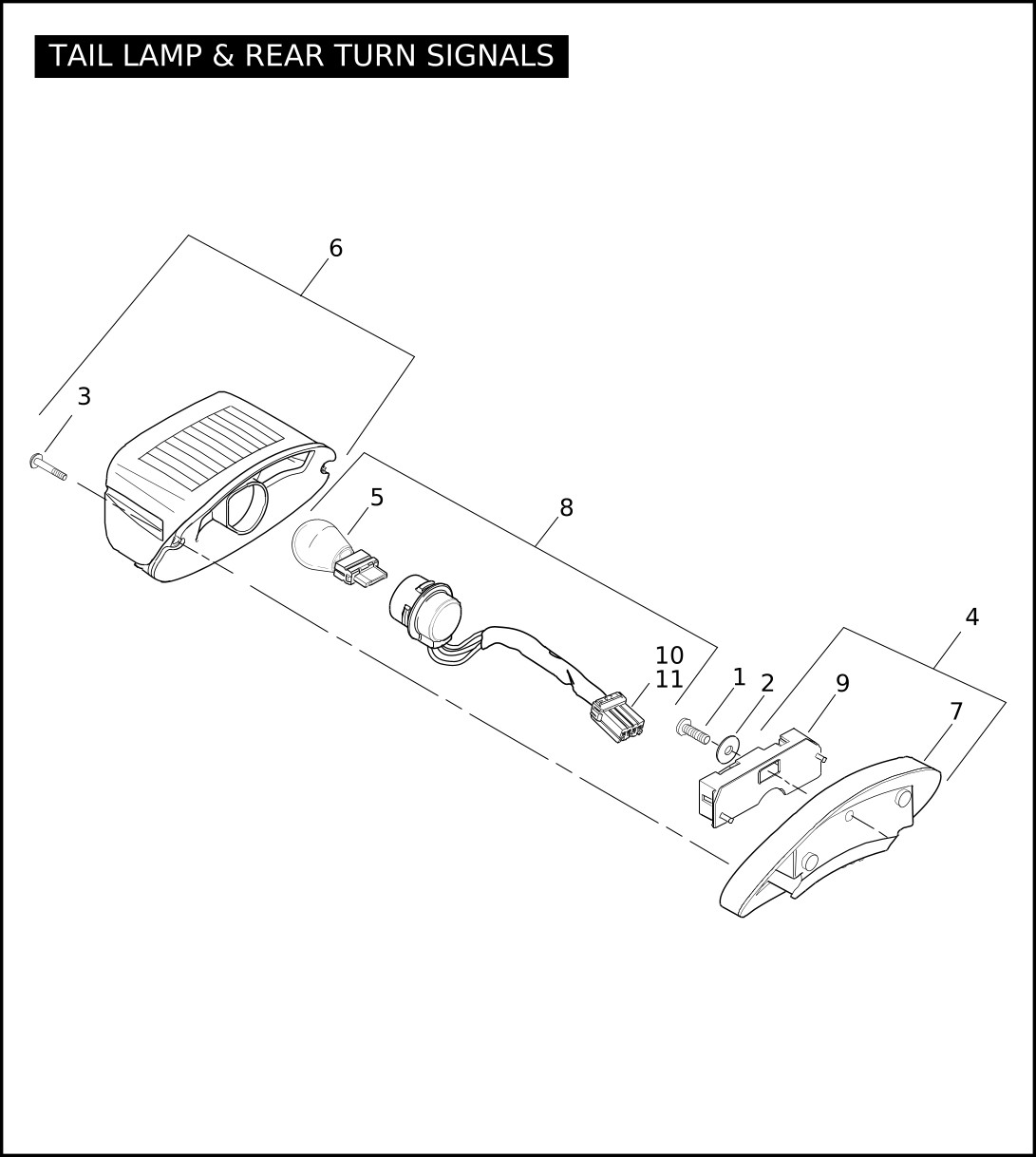

Index No. | Part No. | Description | Model(s) |
1 | 4696 | SCREW (2) | FLHTCUTG |
2 | 6703 | WASHER | FLHTCUTG |
3 | 68026-99 | SCREW, tail lamp (2) | FLHTCUTG |
4 | 68066-99A | TAIL LAMP BASE ASSEMBLY, w/ 68296-99A & 68830-99A (2) | FLHTCUTG |
5 | 68167-04 | BULB, tail lamp, wedge mount | FLHTCUTG |
6 | 68245-03 | LENS, tail lamp w/ 68026-99 (2) | FLHTCUTG |
7 | 68296-99A | TAIL LIGHT BASE (chrome) | FLHTCUTG |
8 | 68370-03A | BULB SOCKET ASSEMBLY, tail lamp, w/ 68167-04, 73154-96BK & 73191-96 (2) | FLHTCUTG |
9 | 68830-99A | CIRCUIT BOARD & COVER | FLHTCUTG |
10 | 73154-96BK | SOCKET HOUSING, 4-way | FLHTCUTG |
11 | 73191-96 | TERMINAL, socket, 16-20 AWG (3) | FLHTCUTG |

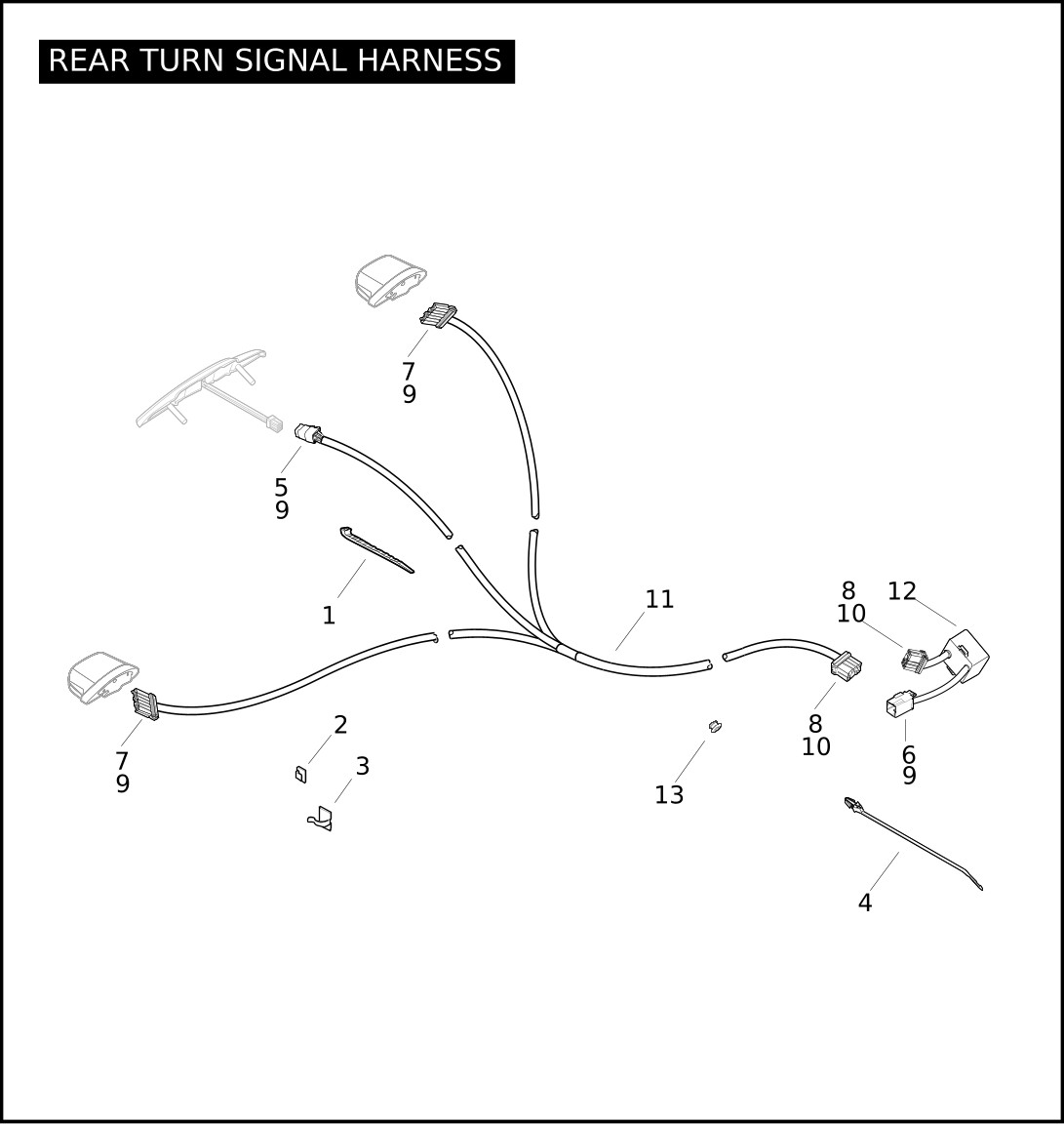

Index No. | Part No. | Description | Model(s) |
1 | 10006 | CABLE STRAP (2) | FLHTCUTG |
2 | 10102 | CLIP, small (4) | FLHTCUTG |
3 | 10103 | CLIP, large (2) | FLHTCUTG |
4 | 10270 | CABLE STRAP | FLHTCUTG |
5 | 73103-96BK | PIN HOUSING, 3 place | FLHTCUTG |
6 | 73108-96BK | PIN HOUSING, 8 place | FLHTCUTG |
7 | 73156-96BK | HOUSING, socket, 6-way, single row (2) | FLHTCUTG |
8 | 73158-96BK | HOUSING, socket, 8 position | FLHTCUTG |
9 | 73190-96 | TERMINAL, pin, 16-20 AWG (10) | FLHTCUTG |
10 | 73191-96 | TERMINAL, socket, 16-20 AWG (22) | FLHTCUTG |
11 | 83334-09 | HARNESS, rear lights, w/ 73103-96BK, 73156-96BK, 73158-96BK, 73190-96 & 73191-96 | FLHTCUTG |
12 | 83386-09 | CONVERTER MODULE, tail & turn signal lamp, rear harness, w/ 73108-96BK, 73158-96BK, 73190-96 & 73191-96 | FLHTCUTG |
13 | 83439-09 | GROMMET | FLHTCUTG |

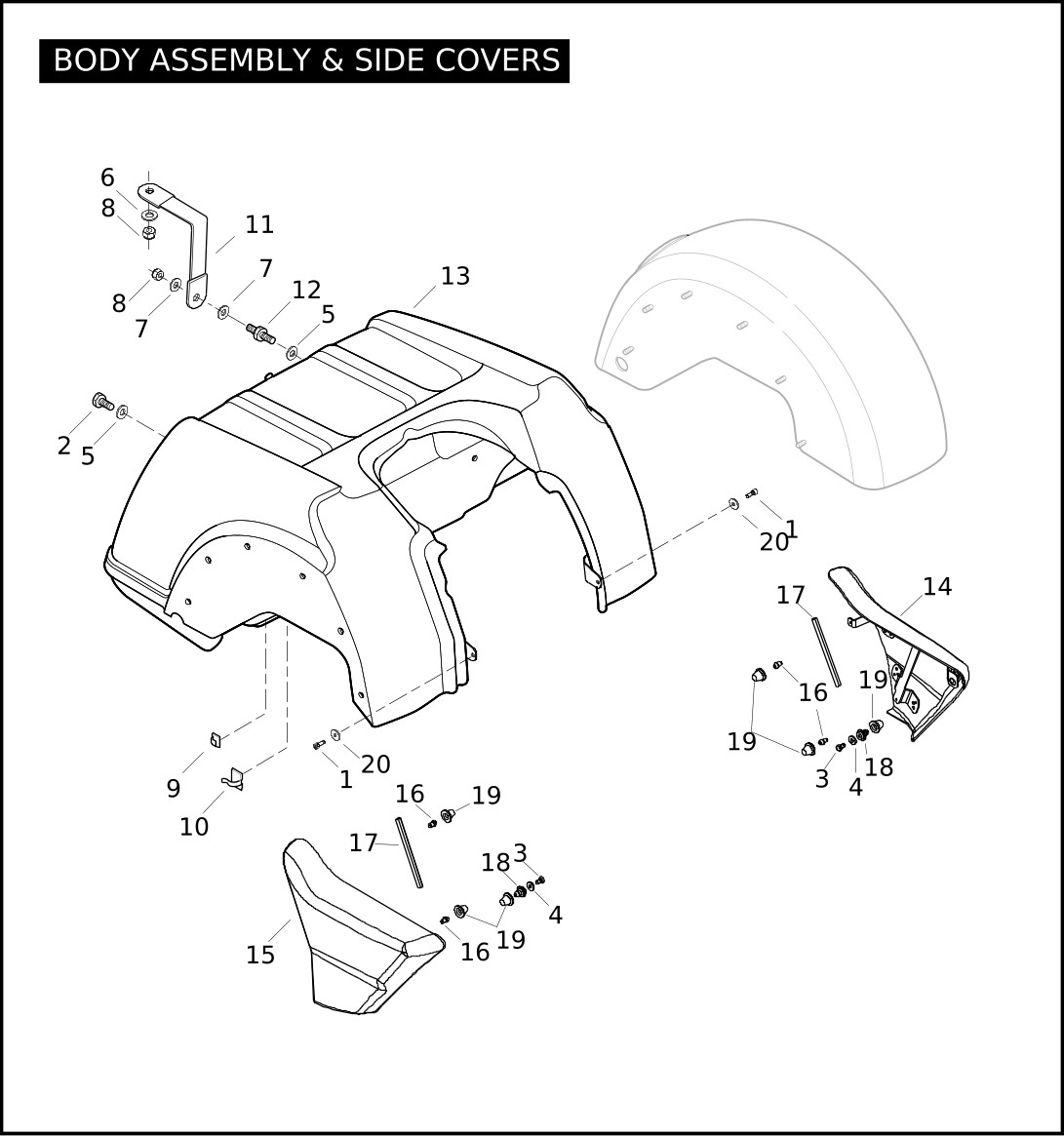

Index No. | Part No. | Description | Model(s) |
1 | 3201WA | SCREW (2) | FLHTCUTG |
2 | 3445 | BOLT (3) | FLHTCUTG |
3 | 3484 | SCREW (2) | FLHTCUTG |
4 | 6116 | WASHER (2) | FLHTCUTG |
5 | 6645 | WASHER (2) | FLHTCUTG |
6 | 6702 | WASHER | FLHTCUTG |
7 | 6703 | WASHER (2) | FLHTCUTG |
8 | 7739 | LOCKNUT (2) | FLHTCUTG |
9 | 10102 | CLIP, small (15) | FLHTCUTG |
10 | 10103 | CLIP, large (3) | FLHTCUTG |
11 | 70186-82 | GROUND STRAP | FLHTCUTG |
12 | 83822-09 | STUD | FLHTCUTG |
13 | 83318-09DH | MIDSECTION ASSEMBLY, w/ 9 & 10 (vivid black) (Also order locknut 7716, qty 6.) | FLHTCUTG |
83318-09CPC | MIDSECTION ASSEMBLY, w/ 9 & 10 (dark blue pearl) (Also order locknut 7716, qty 6.) | FLHTCUTG | |
83318-09CYS | MIDSECTION ASSEMBLY, w/ 9 & 10 (red hot sunglo) (Also order locknut 7716, qty 6.) | FLHTCUTG | |
14 | 83364-09DH | SIDE COVER ASSEMBLY, left hand, w/ 83416-09 (vivid black) | FLHTCUTG |
83364-09CPC | SIDE COVER ASSEMBLY, left hand, w/ 83416-09 (dark blue pearl) | FLHTCUTG | |
83364-09CYS | SIDE COVER ASSEMBLY, left hand, w/ 83416-09 (red hot sunglo) | FLHTCUTG | |
15 | 83365-09DH | SIDE COVER ASSEMBLY, right hand, w/ 83416-09 (vivid black) | FLHTCUTG |
83365-09CPC | SIDE COVER ASSEMBLY, right hand, w/ 83416-09 (dark blue pearl) | FLHTCUTG | |
83365-09CYS | SIDE COVER ASSEMBLY, right hand, w/ 83416-09 (red hot sunglo) | FLHTCUTG | |
16 | 83416-09 | STANDOFF, side cover assembly, left / right (4) | FLHTCUTG |
17 | 83417-09 | GASKET, side cover, left / right (2) | FLHTCUTG |
18 | 83482-09 | STANDOFF, side cover mounting (2) | FLHTCUTG |
19 | 83483-09 | GROMMET, side cover, left / right (6) | FLHTCUTG |
20 | 6109 | WASHER, hardened (2) | FLHTCUTG |

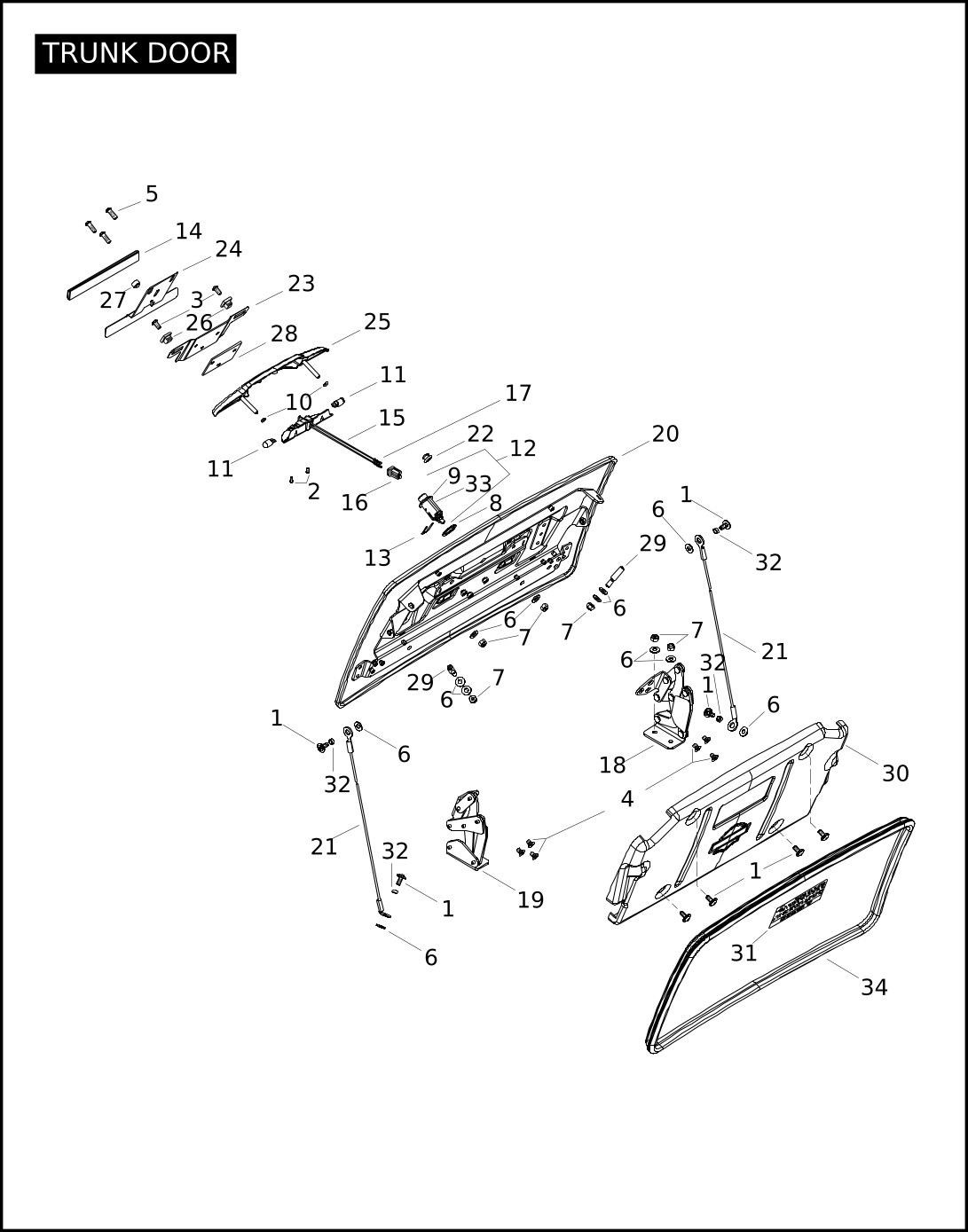

Index No. | Part No. | Description | Model(s) |
1 | 2445 | SCREW (8) | FLHTCUTG |
2 | 2482 | SCREW, license plate, light assembly (2) | FLHTCUTG |
3 | 4365 | SCREW (2) | FLHTCUTG |
4 | 4697 | SCREW, flat/lock (6) | FLHTCUTG |
5 | 4699 | SCREW, torx/lock (3) | FLHTCUTG |
6 | 6703 | WASHER, plain (12) | FLHTCUTG |
7 | 7686 | LOCKNUT, hex lock (8) | FLHTCUTG |
8 | 8327 | WASHER | FLHTCUTG |
9 | 10927 | O-RING | FLHTCUTG |
10 | 10968 | O-RING (2) | FLHTCUTG |
11 | 52441-95 | BULB (2) | FLHTCUTG |
12 | 53865-06A | LOCK, w/ 10927 & 83900-09 (specify key code) | FLHTCUTG |
13 | 53868-06 | U-CLIP, lock | FLHTCUTG |
14 | 59988-72A | REFLECTOR, reflex (red) | FLHTCUTG |
15 | 69353-05 | LIGHT ASSEMBLY, w/ lens | FLHTCUTG |
16 | 73153-96BK | SOCKET HOUSING, 3-place (black) | FLHTCUTG |
17 | 73191-96 | TERMINAL, socket, 16-20 gauge (2) | FLHTCUTG |
18 | 83337-09 | HINGE, left hand trunk door | FLHTCUTG |
19 | 83339-09 | HINGE, right hand trunk door | FLHTCUTG |
20 | 83341-09CPC | TRUNK DOOR (dark blue pearl) | FLHTCUTG |
83341-09CYS | TRUNK DOOR (red hot sunglo) | FLHTCUTG | |
83341-09DH | TRUNK DOOR (vivid black) | FLHTCUTG | |
21 | 83344-09 | LANYARD ASSEMBLY (2) | FLHTCUTG |
22 | 83362-09 | GROMMET, split | FLHTCUTG |
23 | 83395-09 | BRACKET, license plate, top | FLHTCUTG |
24 | 83396-09 | BRACKET, license plate, bottom | FLHTCUTG |
25 | 83398-09 | COVER, light, license plate | FLHTCUTG |
26 | 83418-09 | INSERT, square (2) | FLHTCUTG |
27 | 83419-09 | RUBBER BUMPER | FLHTCUTG |
28 | 83420-09 | CONTACT PAD, rubber | FLHTCUTG |
29 | 83433-09 | LATCH PIN (2) | FLHTCUTG |
30 | 83434-09 | COVER, trunk door, w/ 83446-09 | FLHTCUTG |
31 | 83446-09 | WARNING LABEL, trunk door | FLHTCUTG |
32 | 83887-09 | SPACER, lanyard (4) | FLHTCUTG |
33 | 83900-09 | LOCK BEZEL | FLHTCUTG |
34 | 83915-09A | SEAL, trunk door (cut to fit) | FLHTCUTG |

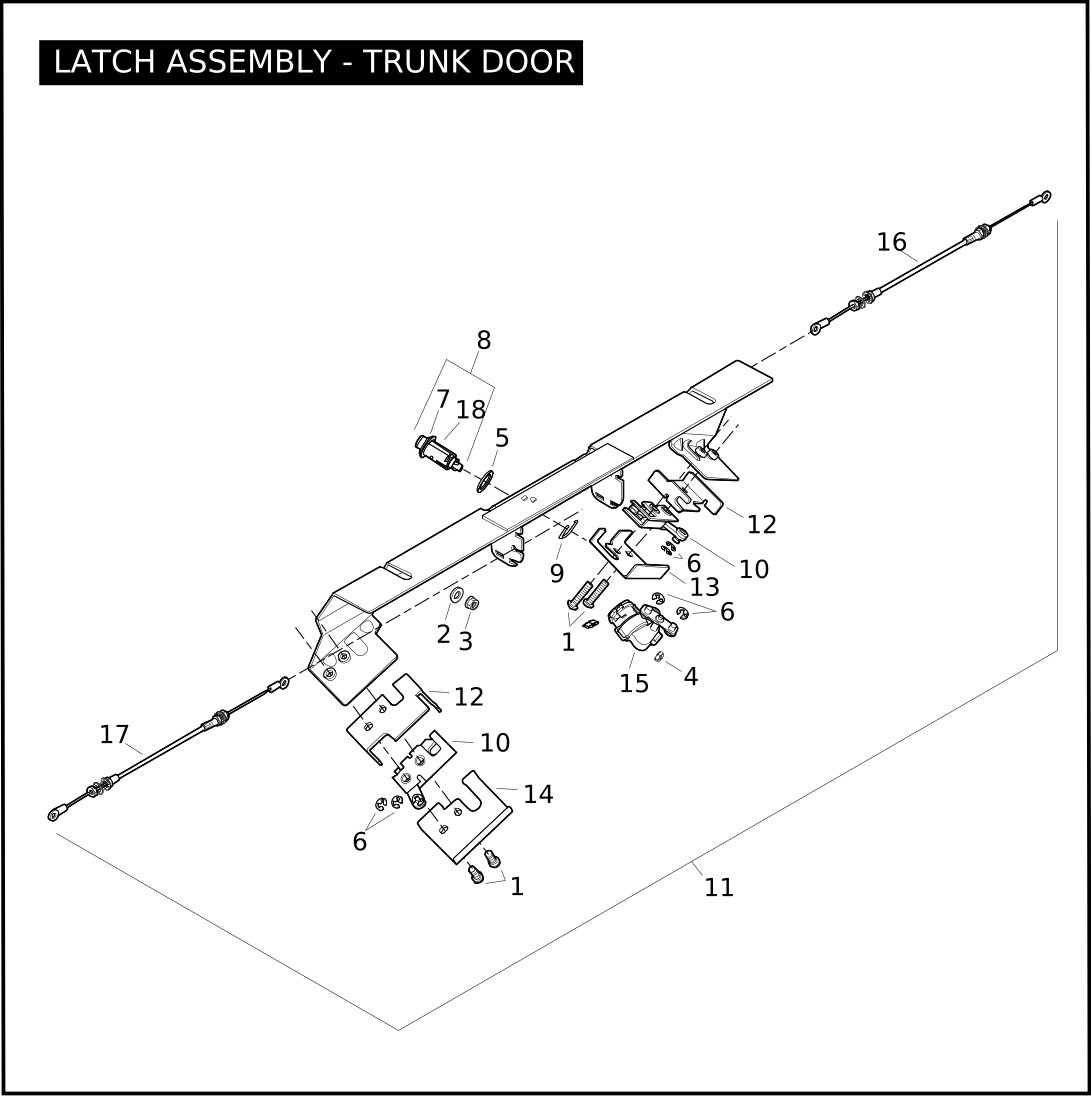

Index No. | Part No. | Description | Model(s) |
1 | 4293 | SCREW, torx (4) | FLHTCUTG |
2 | 6702 | WASHER (6) | FLHTCUTG |
3 | 7739 | LOCKNUT (6) | FLHTCUTG |
4 | 7830 | NUT (2) | FLHTCUTG |
5 | 8327 | WASHER | FLHTCUTG |
6 | 10302 | E-CLIP (6) | FLHTCUTG |
7 | 10927 | O-RING | FLHTCUTG |
8 | 53865-06A | LOCK, w/ 10927 & 83900-09 (specify key code) | FLHTCUTG |
9 | 53868-06 | U-CLIP, lock | FLHTCUTG |
10 | 79139-06 | LATCH MECHANISM (2) | FLHTCUTG |
11 | 83346-09 | LOCK / LATCH ASSEMBLY, trunk door, w/ 1, 4, 6, 10, 12, 13, 14, 15, 16 & 17 | FLHTCUTG |
12 | 83348-09 | SPACER, cable mount (2) | FLHTCUTG |
13 | 83349-09 | LATCH COVER, left hand | FLHTCUTG |
14 | 83351-09 | LATCH COVER, right hand | FLHTCUTG |
15 | 83352-09 | LOCK ASSEMBLY | FLHTCUTG |
16 | 83802-09 | CABLE ASSEMBLY, left hand | FLHTCUTG |
17 | 83803-09 | CABLE ASSEMBLY, right hand | FLHTCUTG |
18 | 83900-09 | LOCK BEZEL | FLHTCUTG |

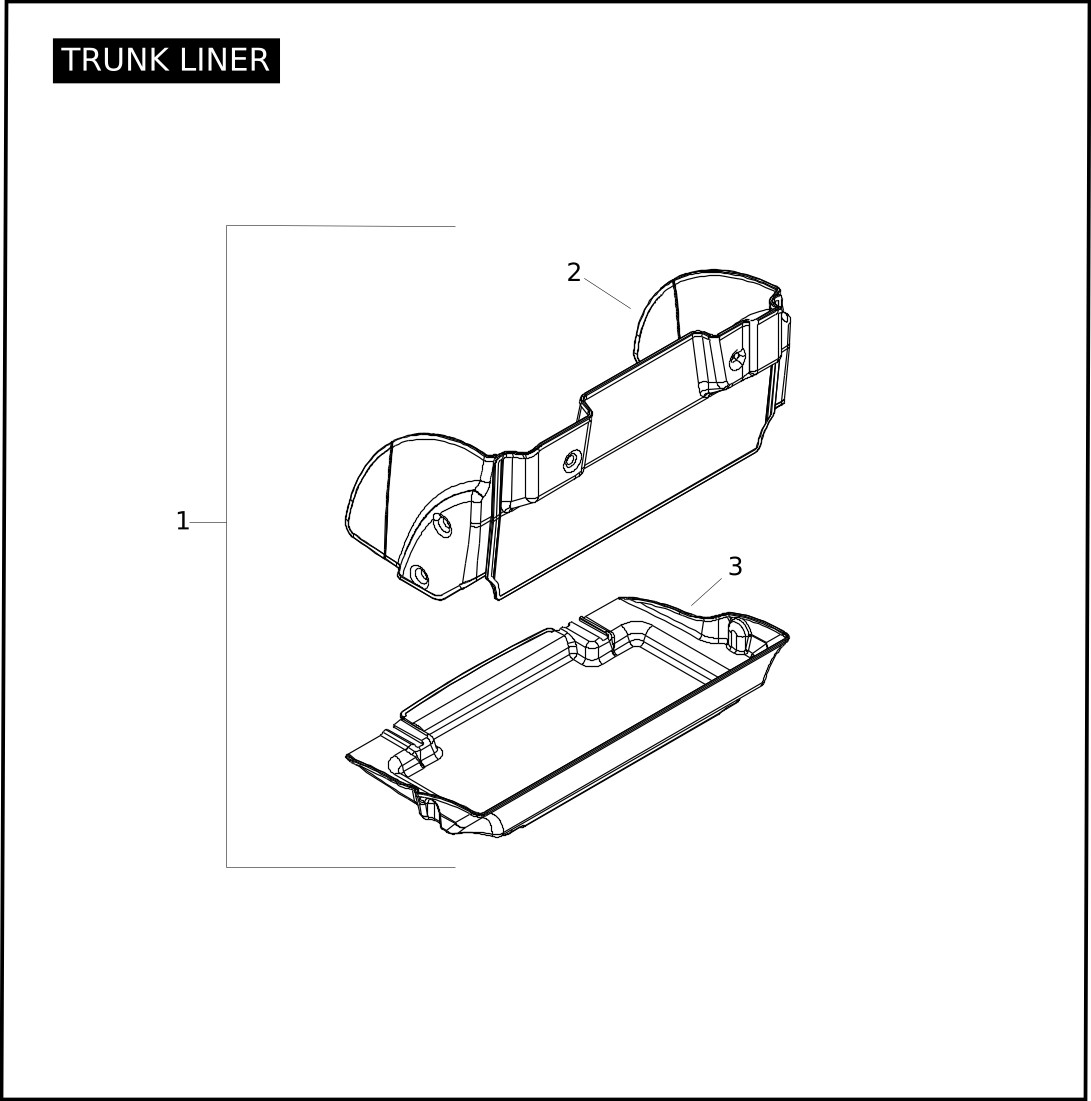

Index No. | Part No. | Description | Model(s) |
1 | 83447-09 | TRUNK LINER, w/ 83457-09 & 83458-09 | FLHTCUTG |
2 | 83457-09 | TRUNK LINER, vertical side | FLHTCUTG |
3 | 83458-09 | TRUNK LINER, bottom | FLHTCUTG |

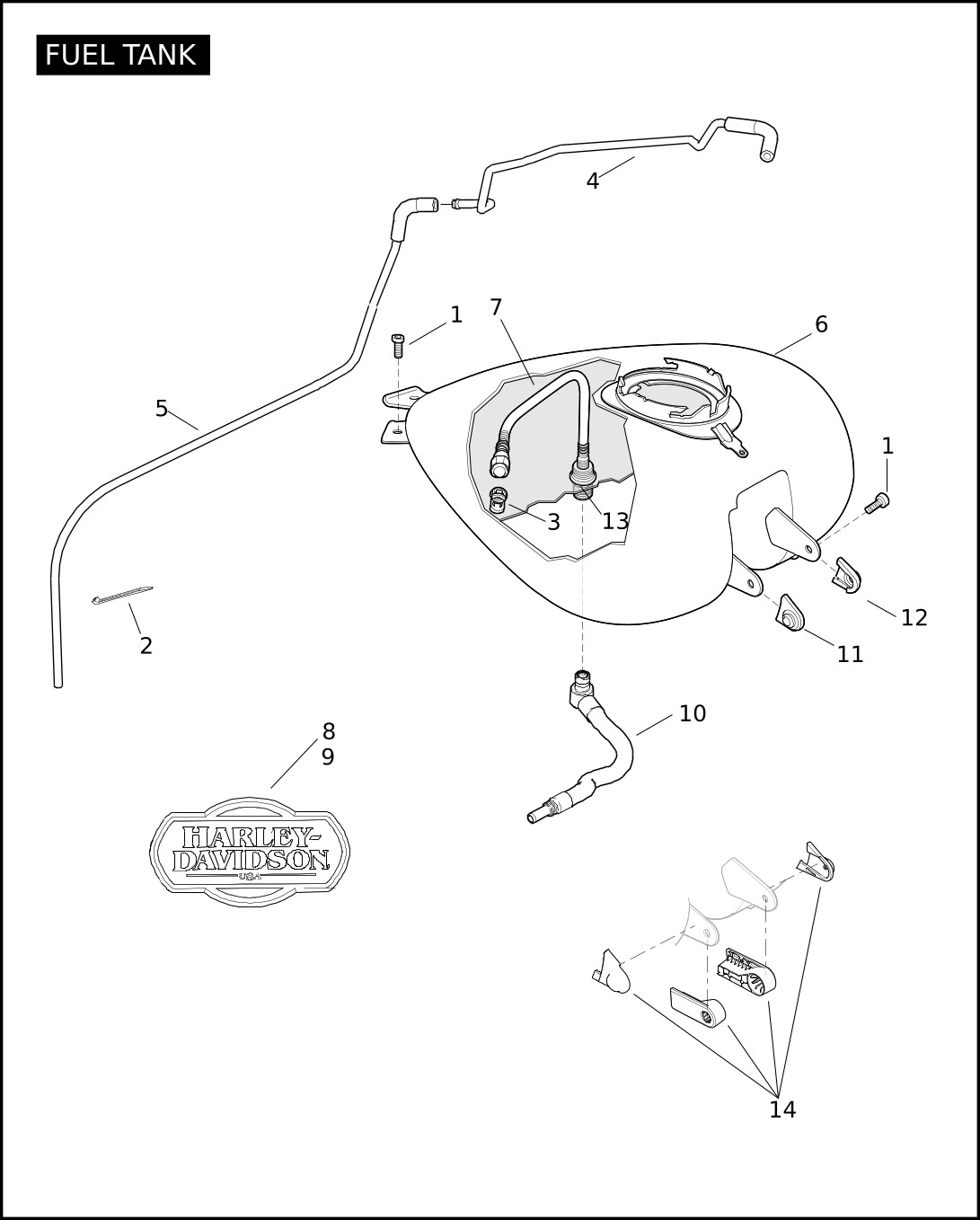

Index No. | Part No. | Description | Model(s) |
1 | 3634 | SCREW (4) | FLHTCUTG |
2 | 10039 | CABLE STRAP (2) | FLHTCUTG |
3 | 10396 | RETAINER, fuel line, 3/8 (natural) | FLHTCUTG |
4 | 27291-09 | TUBE, evaporative line, tank | FLHTCUTG |
5 | 27440-09 | TUBE, evaporative line (except California) | FLHTCUTG |
6 | 61356-08 | FUEL TANK (prime) | FLHTCUTG |
61356-08BHY | FUEL TANK (vivid black) | FLHTCUTG | |
61356-08CPS | FUEL TANK (dark blue pearl) | FLHTCUTG | |
61356-09CYT | FUEL TANK (red hot sunglo) | FLHTCUTG | |
7 | 62228-08A | CHECK VALVE, assembly, w/ 10396 & 11323 | FLHTCUTG |
8 | 62286-08 | MEDALLION, left (for vivid black, red hot sunglo tanks) | FLHTCUTG |
62287-08 | MEDALLION, right (for vivid black, red hot sunglo tanks) | FLHTCUTG | |
9 | 62288-08 | MEDALLION, left (for dark blue pearl tanks) | FLHTCUTG |
62289-08 | MEDALLION, right (for dark blue pearl tanks) | FLHTCUTG | |
10 | 62905-08 | FUEL LINE, tank to intake | FLHTCUTG |
11 | 70901-09 | BOOT, tank bracket, right | FLHTCUTG |
12 | 70999-09 | BOOT, tank bracket, left | FLHTCUTG |
13 | 11323 | O-RING, check valve to fuel tank | FLHTCUTG |
14 | 62564-09 | SERVICE KIT, fuel tank mount (See Note) | FLHTCUTG |
NOTE: Service kit for fuel tank mount is used on all motorcycles built for model year 2009. Service kit must be ordered if replacement parts are needed following initial installation. Refer to service bulletin number M-1264 for further information. |

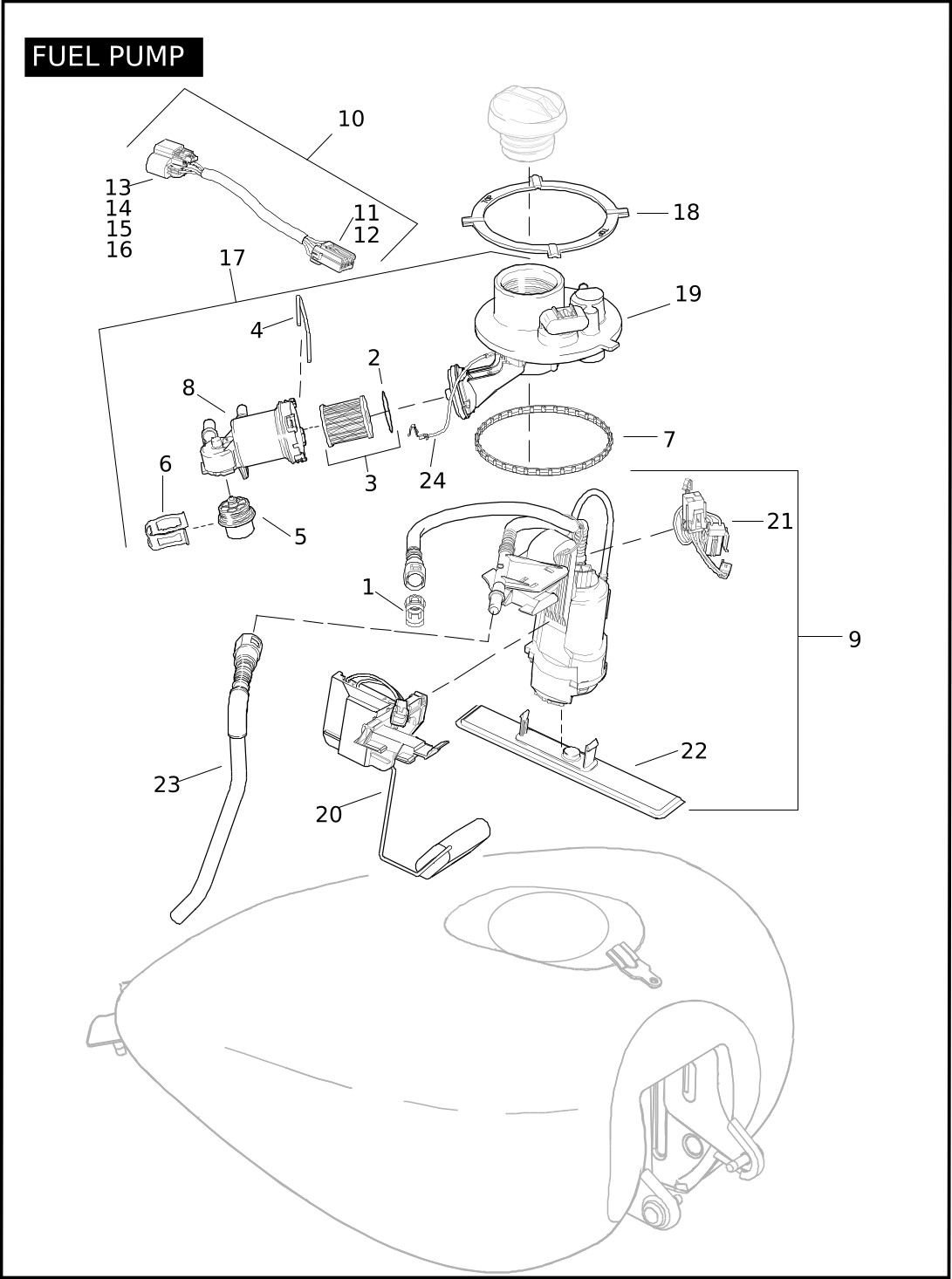

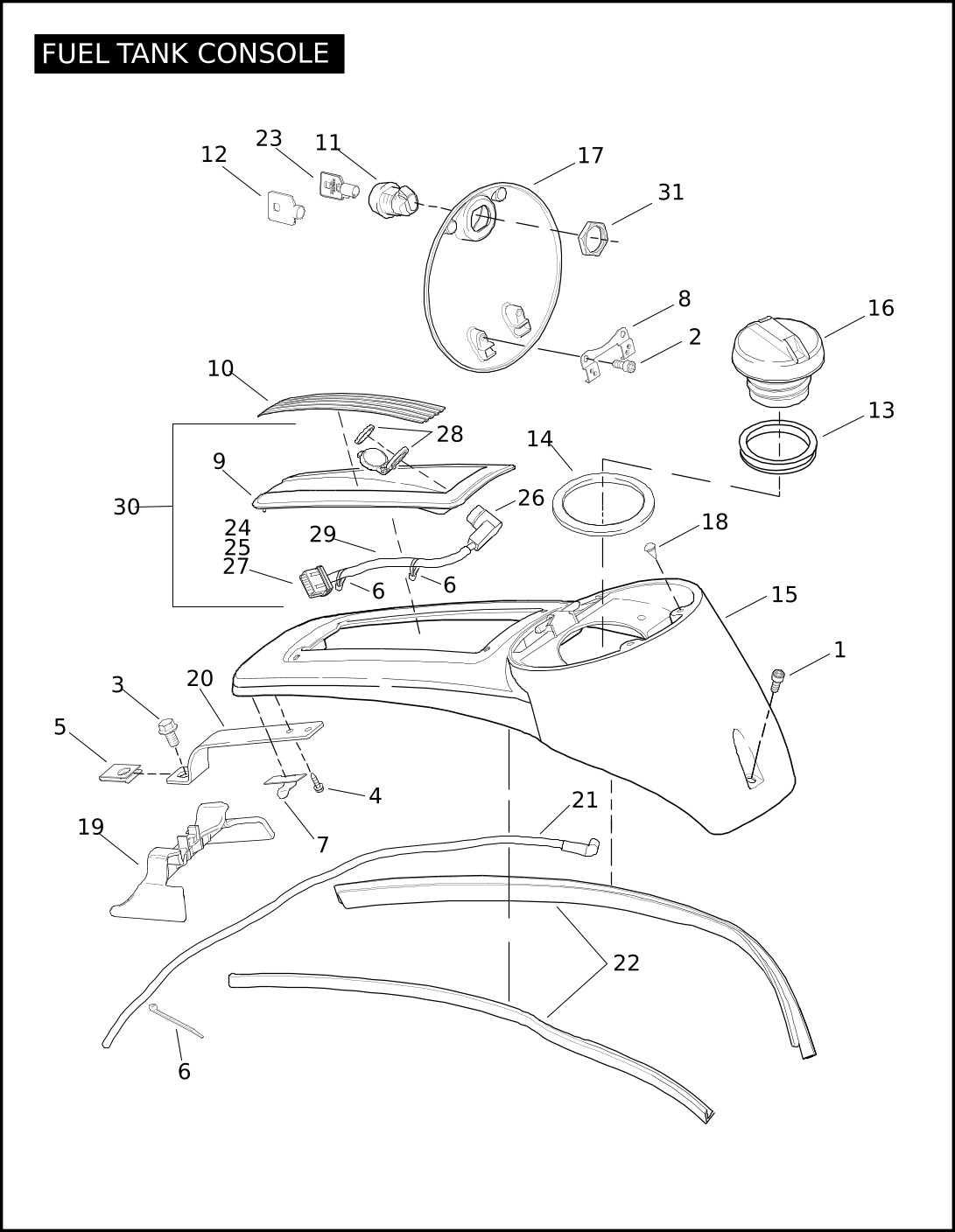

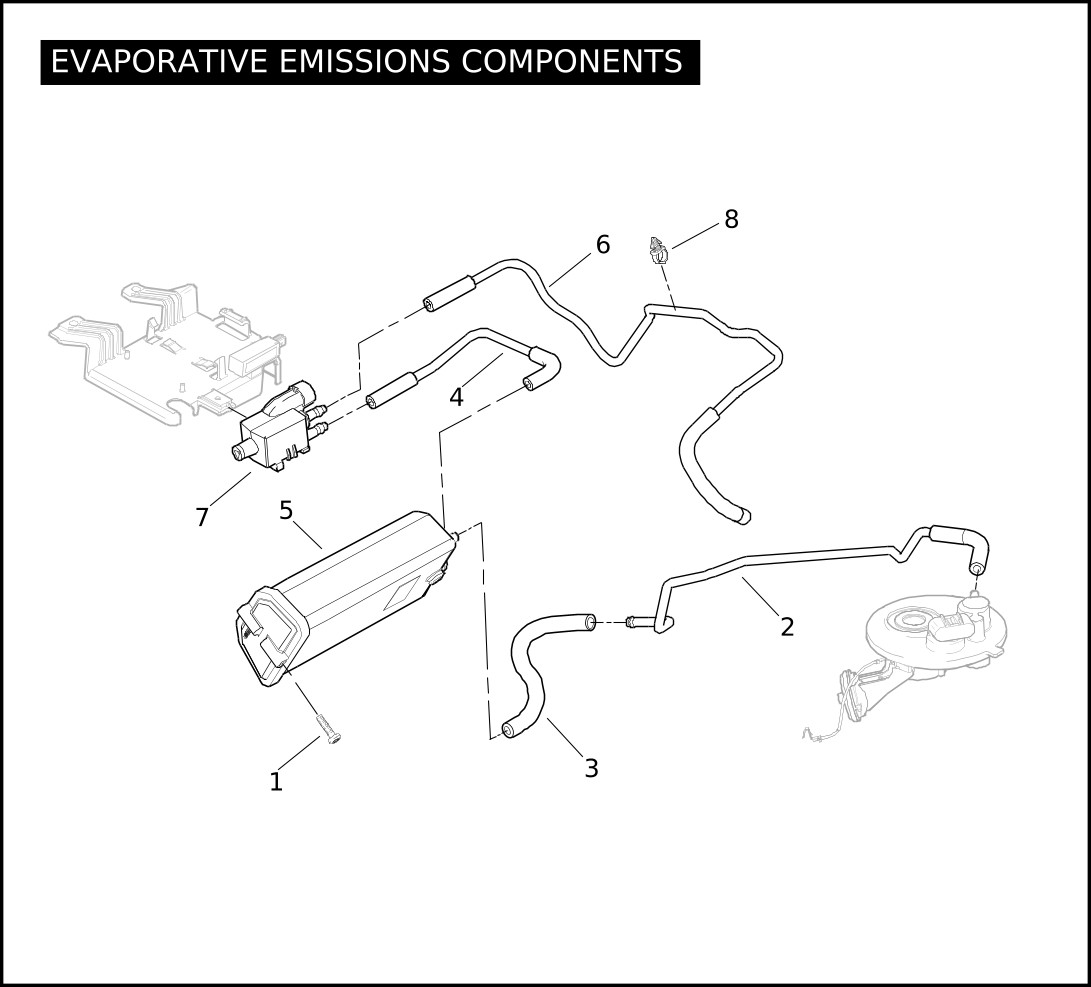

Index No. | Part No. | Description | Model(s) |
1 | 10395 | RETAINER, fuel line, 5/16 (black) | FLHTCUTG |
2 | 11686 | O-RING | FLHTCUTG |
3 | 61011-04A | FUEL FILTER KIT, w/ 11686 | FLHTCUTG |
4 | 61012-04A | CLIP, filter retainer | FLHTCUTG |
5 | 61015-04A | FUEL REGULATOR ASSEMBLY KIT, w/ o-rings & screen | FLHTCUTG |
6 | 61213-04A | CLIP, regulator retainer | FLHTCUTG |
7 | 61402-08 | GASKET, top plate | FLHTCUTG |
8 | 62229-08A | FILTER SHELL | FLHTCUTG |
9 | 62908-08 | PUMP ASSEMBLY, fuel, w/ 10395, 75229-08 & 75254-04A | FLHTCUTG |
10 | 70369-08 | HARNESS, fuel tank, w/ 11, 12, 13, 14, 15 & 16 | FLHTCUTG |
11 | 72485-07 | SOCKET HOUSING, 4-way (black) | FLHTCUTG |
12 | 72493-07 | TERMINAL SOCKET, 16-18 AWG (4) | FLHTCUTG |
13 | 72494-07 | WIRE SEAL, 16-18 AWG (4) | FLHTCUTG |
14 | 72557-07 | SECONDARY LOCK, 4-way | FLHTCUTG |
15 | 73154-96BK | SOCKET HOUSING, 4-way (black) | FLHTCUTG |
16 | 73191-96 | TERMINAL, socket, 16-20 gauge (4) | FLHTCUTG |
17 | 75069-08A | TOP PLATE ASSEMBLY, w/ 3, 4, 5, 6, 8, 19 & 24 | FLHTCUTG |
18 | 75089-08 | RING, fuel tank, cam | FLHTCUTG |
19 | 75147-08 | TOP PLATE | FLHTCUTG |
20 | 75205-08 | FUEL LEVEL SENDER | FLHTCUTG |
21 | 75229-08 | HARNESS, fuel pump module | FLHTCUTG |
22 | 75254-04A | STRAINER, fuel pump inlet | FLHTCUTG |
23 | 75269-08 | TRANSFER TUBE, fuel pump | FLHTCUTG |
24 | 75322-09 | HARNESS, ground, fuel pump module | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 2375 | SCREW | FLHTCUTG |
2 | 3529 | SCREW (2) | FLHTCUTG |
3 | 3588 | SCREW | FLHTCUTG |
4 | 4194 | SCREW (2) | FLHTCUTG |
5 | 8142 | NUT, speed | FLHTCUTG |
6 | 10065 | CABLE STRAP (3) | FLHTCUTG |
7 | 10103 | CLIP, adhesive backed (2) | FLHTCUTG |
8 | 10105 | CLIP, hinge mounting | FLHTCUTG |
9 | 15341-08 | HOUSING, pod | FLHTCUTG |
10 | 15347-08 | INSERT, cb console pod | FLHTCUTG |
11 | 61029-92A | LOCK, fuel tank | FLHTCUTG |
12 | 61081-92 | COVER, key-head, set (2) | FLHTCUTG |
13 | 61109-85D | GASKET, filler cap | FLHTCUTG |
14 | 61112-08 | BOOT | FLHTCUTG |
15 | 61270-08 | CONSOLE ASSEMBLY, w/ hinge pin | FLHTCUTG |
16 | 61274-92 | FUEL FILLER CAP, vacuum vented | FLHTCUTG |
17 | 61278-08 | DOOR, console | FLHTCUTG |
18 | 61313-88 | BUMPER, cover (2) | FLHTCUTG |
19 | 62775-08 | TRIM COVER, fuel tank | FLHTCUTG |
20 | 67493-08 | BRACKET, console mount | FLHTCUTG |
21 | 69241-08 | DRAIN HOSE, console | FLHTCUTG |
22 | 71294-08 | MOLDING, rubber (2) | FLHTCUTG |
23 | 71452-91A | KEY (specify key code) | FLHTCUTG |
24 | 74119-98BK | HOUSING, socket, 12-way (black) | FLHTCUTG |
25 | 74159-98 | SECONDARY LOCK, 12-way socket | FLHTCUTG |
26 | 74191-98 | SOCKET TERMINAL (7) | FLHTCUTG |
27 | 74195-98 | SEAL PIN (5) | FLHTCUTG |
28 | 76266-98 | CAP ASSEMBLY, weather | FLHTCUTG |
29 | 77121-08 | HARNESS, console DIN, w/ 10065, 74119-98BK, 74159-98, 74191-98 & 75198-98 | FLHTCUTG |
30 | 77136-08 | CONSOLE POD ASSEMBLY, w/ 15341-08, 76266-98 & 77121-08 | FLHTCUTG |
31 | 84850-92 | NUT | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
NOTE: These parts are required for motorcycles sold in the state of California. | |||
1 | 4612 | SCREW (2) | FLHTCUTG |
2 | 27291-09 | EVAP LINE, tank | FLHTCUTG |
3 | 27297-09 | EVAP LINE, canister | FLHTCUTG |
4 | 27298-09 | EVAP LINE, purge to canister | FLHTCUTG |
5 | 27433-08 | CARBON CANISTER | FLHTCUTG |
6 | 27439-09 | TUBE, solenoid to induction module | FLHTCUTG |
7 | 27715-07 | SOLENOID, purge valve | FLHTCUTG |
8 | 70681-09 | RETAINER (2) | FLHTCUTG |

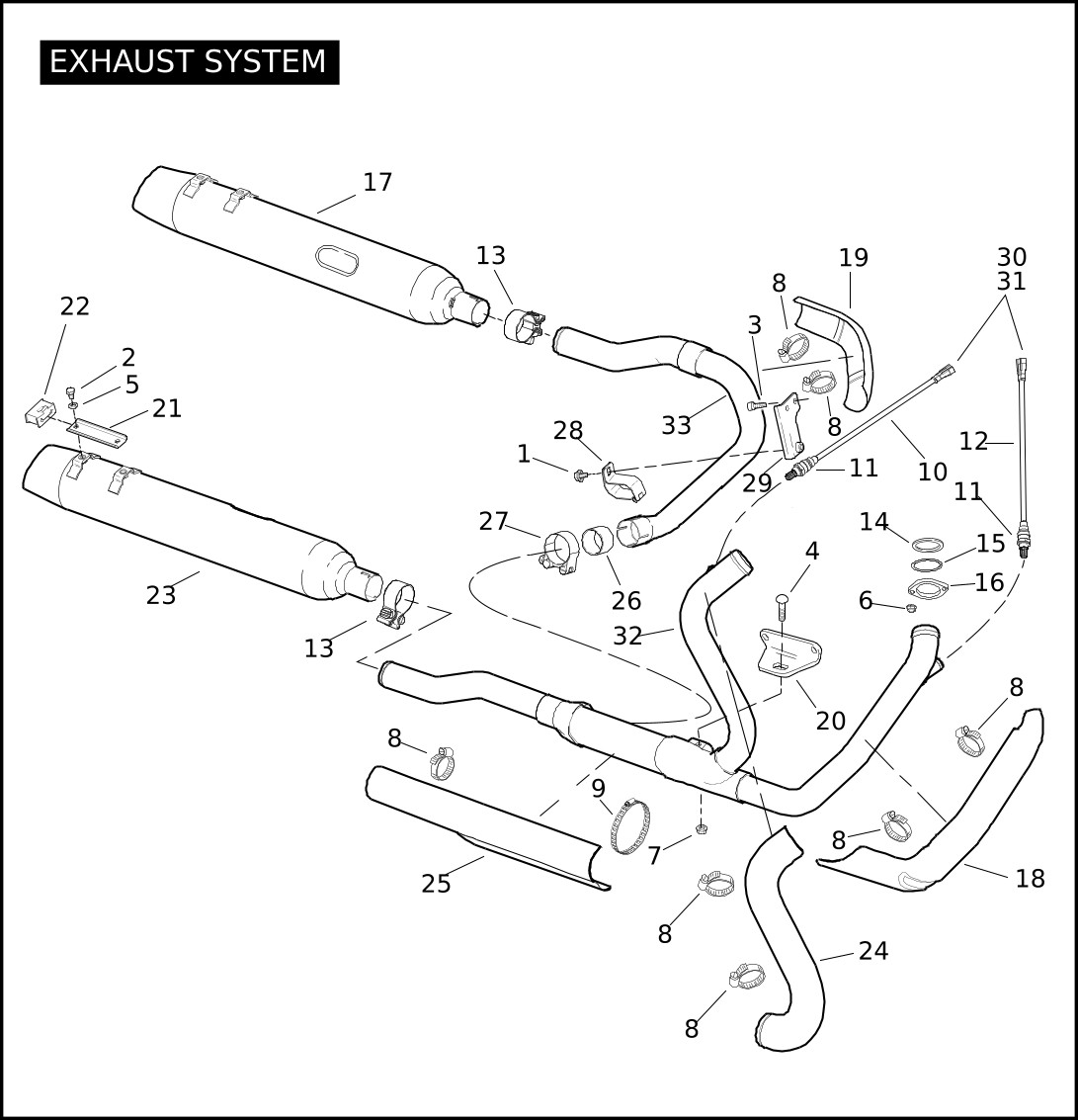

Index No. | Part No. | Description | Model(s) |
1 | 3576 | SCREW | FLHTCUTG |
2 | 3929 | SCREW (4) | FLHTCUTG |
3 | 4705 | SCREW (2) | FLHTCUTG |
4 | 5416 | BOLT | FLHTCUTG |
5 | 7041 | LOCKWASHER (4) | FLHTCUTG |
6 | 7593 | NUT (4) | FLHTCUTG |
7 | 7601 | LOCKNUT | FLHTCUTG |
8 | 9955 | CLAMP, worm drive #24 (7) | FLHTCUTG |
9 | 9956 | CLAMP, worm drive #40 | FLHTCUTG |
10 | 27683-07 | SENSOR, oxygen (O2), rear, w/ 27714-06, 72009-05 & 72011-05 | FLHTCUTG |
11 | 27714-06 | SEAL RING (2) | FLHTCUTG |
12 | 27719-07 | SENSOR, oxygen (O2), front, w/ 27714-06, 72009-05 & 72011-05 | FLHTCUTG |
13 | 65296-95A | MUFFLER CLAMP (2) | FLHTCUTG |
14 | 65324-83B | GASKET, exhaust port (2) | FLHTCUTG |
15 | 65325-83A | RETAINING RING, exhaust gasket (2) | FLHTCUTG |
16 | 65328-83 | FLANGE, exhaust pipe (2) | FLHTCUTG |
17 | 65538-09 | MUFFLER, left, (chrome) (Domestic, Canada, California) | FLHTCUTG |
18 | 65634-09 | SHIELD, right exhaust pipe, front | FLHTCUTG |
19 | 65636-09 | SHIELD, left exhaust pipe, rear | FLHTCUTG |
20 | 65678-09 | BRACKET, rear exhaust mount | FLHTCUTG |
21 | 65723-85 | MOUNTING BRACKET (2) | FLHTCUTG |
22 | 65724-85 | MOUNT, rubber (2) | FLHTCUTG |
23 | 65846-09 | MUFFLER, right, (chrome) (Domestic, Canada, California) | FLHTCUTG |
24 | 65951-09 | HEAT SHIELD ASSEMBLY, rear exhaust pipe | FLHTCUTG |
25 | 65952-09 | HEAT SHIELD ASSEMBLY, exhaust pipe, right rear lower | FLHTCUTG |
26 | 66813-09 | GASKET, clamp | FLHTCUTG |
27 | 66859-09 | CLAMP, exhaust | FLHTCUTG |
28 | 66861-09A | CLAMP, exhaust pipe, hinged | FLHTCUTG |
29 | 66881-09 | BRACKET, exhaust pipe hanger | FLHTCUTG |
30 | 72009-05 | HOUSING, 2-way, pin (2) | FLHTCUTG |
31 | 72011-05 | WIRE SEAL, 16-20 AWG (yellow) (4) | FLHTCUTG |
32 | 83413-09 | EXHAUST PIPE ASSEMBLY (Domestic, Canada) (chrome) | FLHTCUTG |
83449-09 | EXHAUST PIPE ASSEMBLY, catalytic (California) (chrome) | FLHTCUTG | |
33 | 83448-09 | CROSSOVER PIPE ASSEMBLY (chrome) | FLHTCUTG |

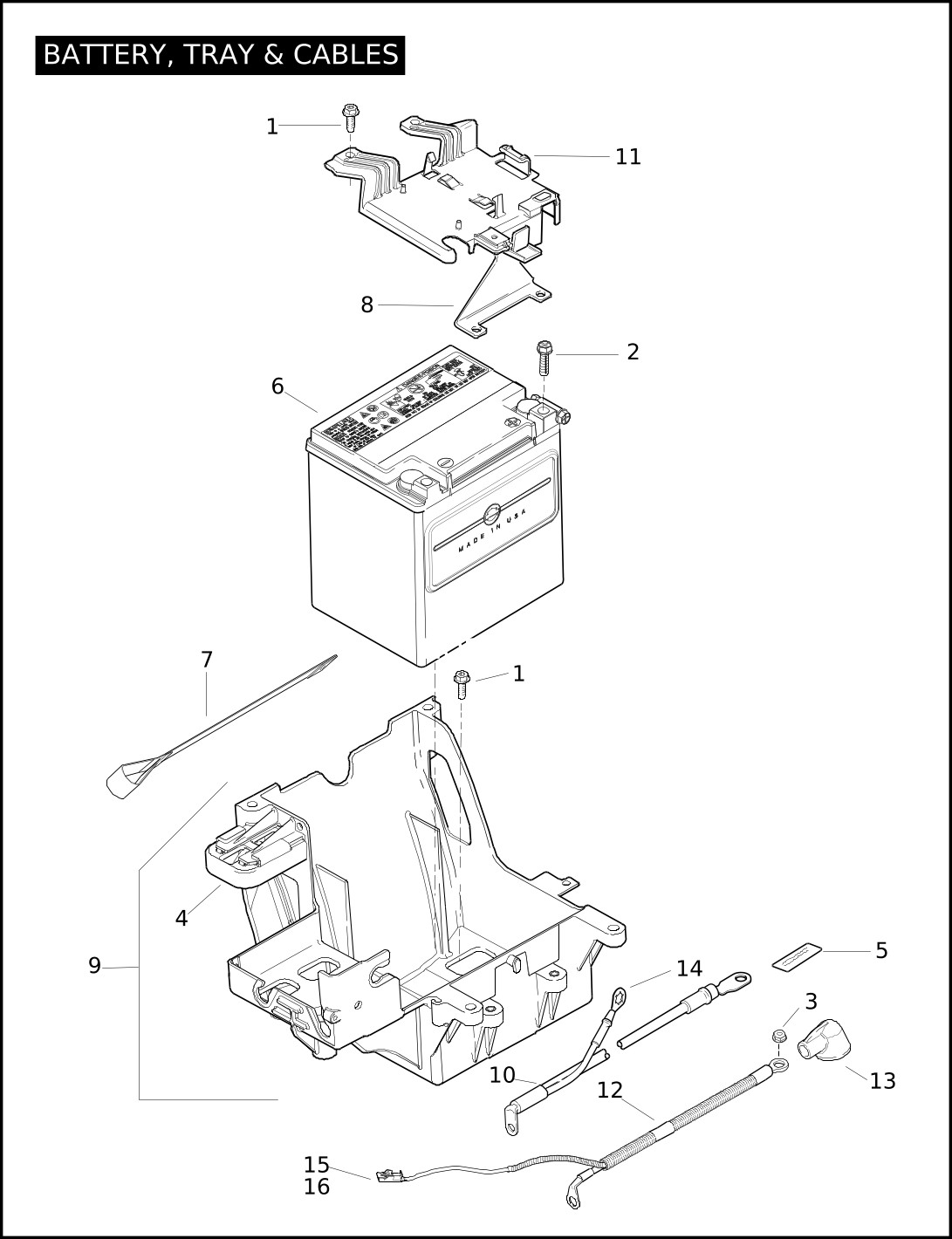

Index No. | Part No. | Description | Model(s) |
1 | 3634 | SCREW (6) | FLHTCUTG |
2 | 4312C | SCREW (2) | FLHTCUTG |
3 | 7792 | NUT | FLHTCUTG |
4 | 10368 | RETENTION CLIP, battery box | FLHTCUTG |
5 | 15368-01A | LABEL BATTERY WARNING | FLHTCUTG |
6 | 66010-97C | BATTERY | FLHTCUTG |
7 | 66051-08 | STRAP, battery removal | FLHTCUTG |
8 | 66200-09 | BRACKET, battery hold down | FLHTCUTG |
9 | 66281-09A | BATTERY TRAY | FLHTCUTG |
10 | 70267-09 | CABLE ASSEMBLY, starter to ground, w/ 72242-94 | FLHTCUTG |
11 | 70344-09 | CADDY, electronic control module (ECM) | FLHTCUTG |
12 | 70377-09 | CABLE ASSEMBLY, battery positive to starter, w/ 70578-89, 73304-04 & 73305-04 | FLHTCUTG |
13 | 70578-89 | BOOT, battery positive | FLHTCUTG |
14 | 72242-94 | TERMINAL, ring | FLHTCUTG |
15 | 73304-04 | TERMINAL, female, 10 AWG | FLHTCUTG |
16 | 73305-04 | SEAL WIRE, 10 AWG (blue) | FLHTCUTG |

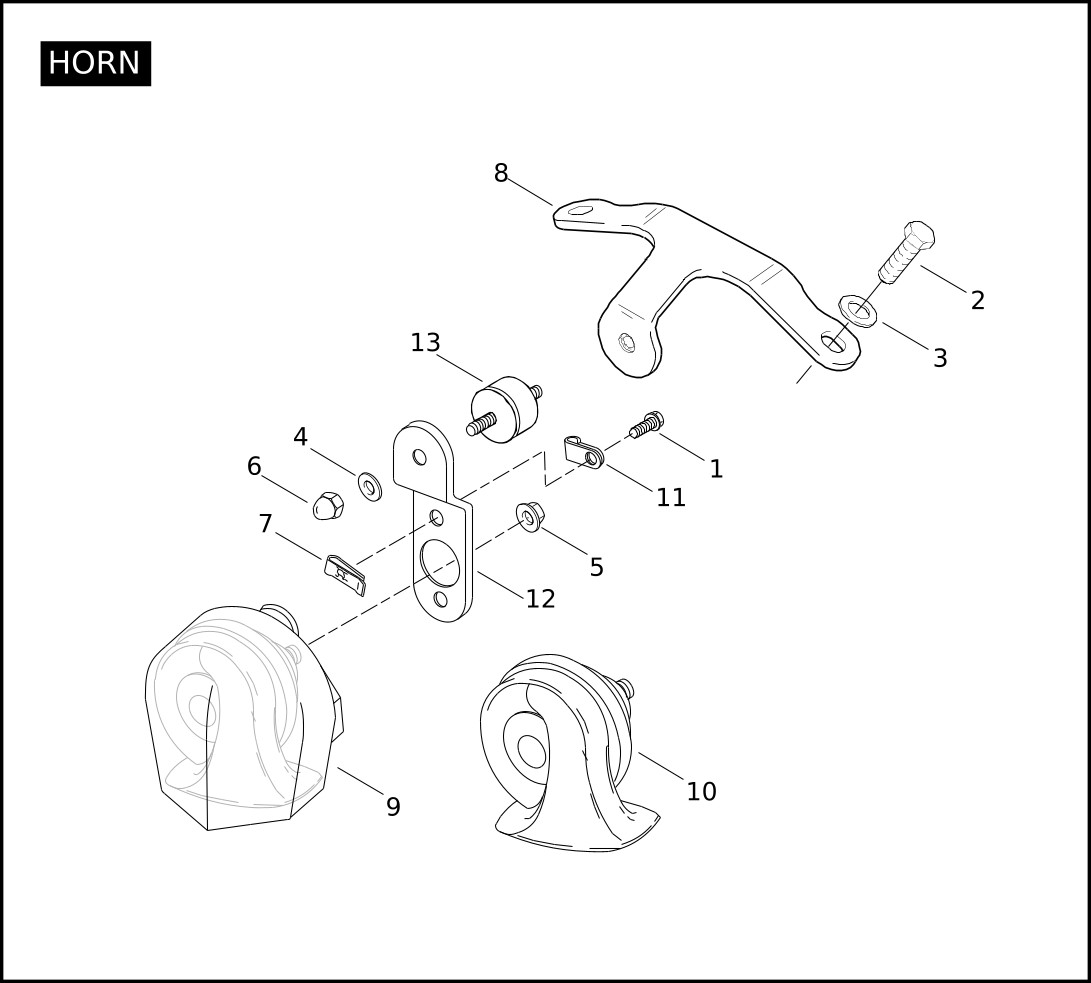

Index No. | Part No. | Description | Model(s) |
1 | 3563 | SCREW (2) | FLHTCUTG |
2 | 4775 | SCREW (2) | FLHTCUTG |
3 | 6019 | WASHER (2) | FLHTCUTG |
4 | 6109 | WASHER | FLHTCUTG |
5 | 7495 | NUT | FLHTCUTG |
6 | 7549A | ACORN NUT | FLHTCUTG |
7 | 8108 | SPEEDNUT, push (2) | FLHTCUTG |
8 | 16316-08 | BRACKET ASSEMBLY, horn mount | FLHTCUTG |
9 | 69012-93A | COVER, horn (chrome) | FLHTCUTG |
10 | 69060-90E | HORN ASSEMBLY | FLHTCUTG |
11 | 69062-91A | CLAMP | FLHTCUTG |
12 | 69120-91 | BRACKET, horn | FLHTCUTG |
13 | 69123-92 | MOUNT, horn, rubber | FLHTCUTG |

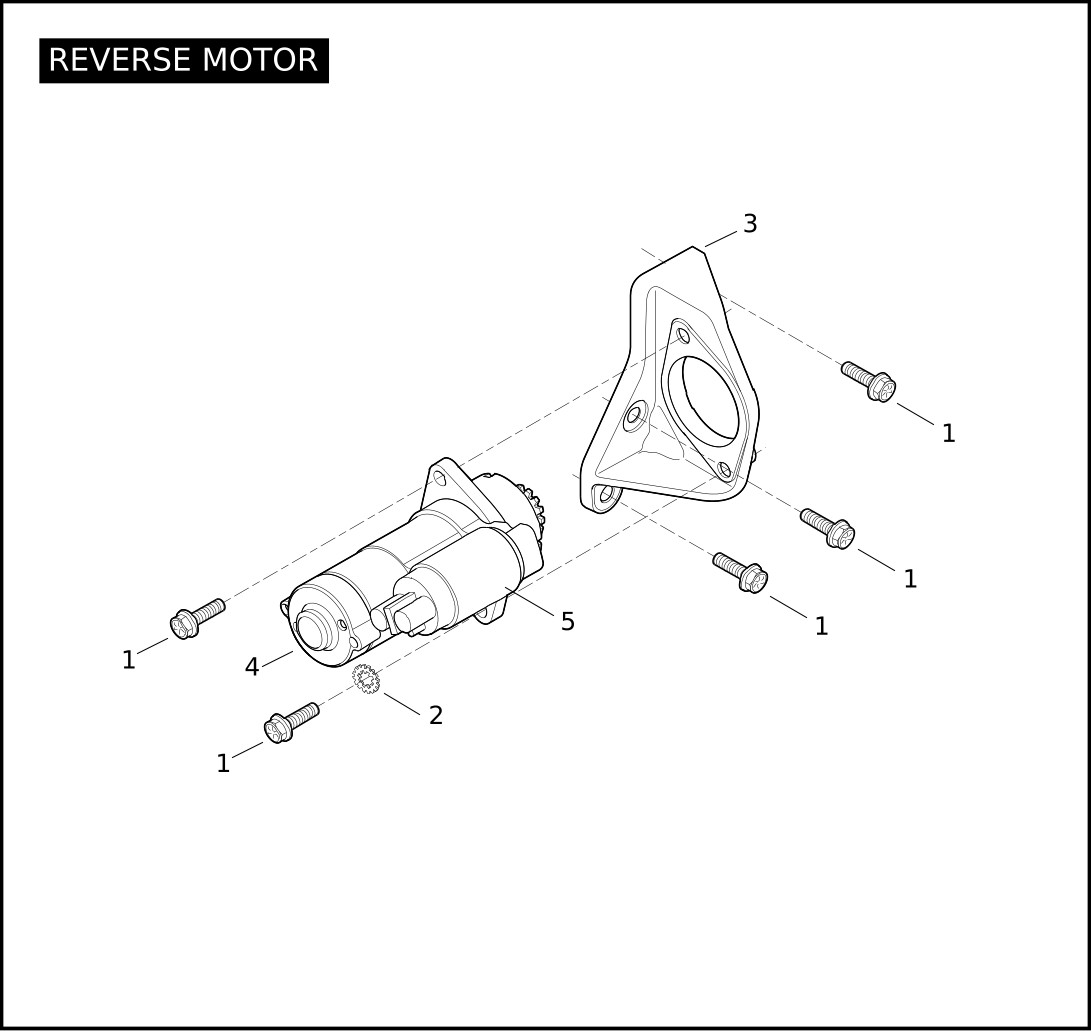

Index No. | Part No. | Description | Model(s) |
1 | 8313 | SCREW, hex flange (5) | FLHTCUTG |
2 | 8335 | LOCKWASHER, ext tooth | FLHTCUTG |
3 | 83389-09 | BRACKET, adapter | FLHTCUTG |
4 | 83388-09 | MOTOR, reverse w/ 83857-09 | FLHTCUTG |
5 | 83857-09 | SOLENOID | FLHTCUTG |

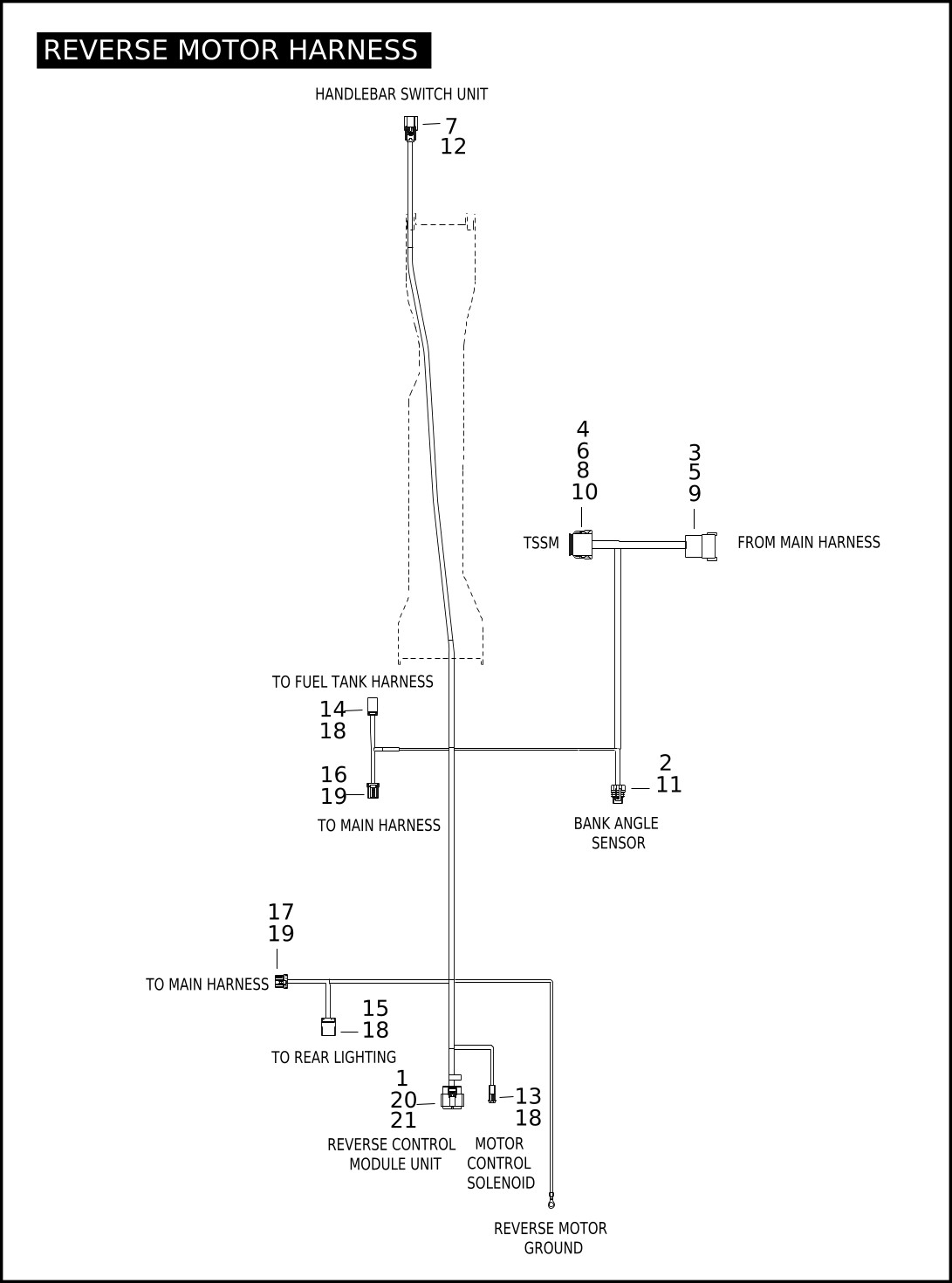

Index No. | Part No. | Description | Model(s) |
83498-09 | WIRING HARNESS, reverse motor | FLHTCUTG | |
NOTE: Includes the following parts. | |||
1 | 8339 | SEAL, pin | FLHTCUTG |
2 | 72033-93 | TERMINAL, socket, 16-20 AWG (3) | FLHTCUTG |
3 | 72129-94GY | PIN HOUSING, sealed 12 pin | FLHTCUTG |
4 | 72139-94GY | HOUSING SOCKET, sealed 12 pin, w/ 72179-94 | FLHTCUTG |
5 | 72149-94 | LOCK PIN | FLHTCUTG |
6 | 72159-94 | SECONDARY LOCK, 12 way, pin | FLHTCUTG |
7 | 72168-07 | TERMINAL, socket, 18-20 AWG (4) | FLHTCUTG |
8 | 72179-94 | SEAL, internal, 12 circuit (2) | FLHTCUTG |
9 | 72190-94 | TERMINAL, pin, 16-18 AWG (12) | FLHTCUTG |
10 | 72191-94 | TERMINAL, socket, 16-18 AWG (12) | FLHTCUTG |
11 | 72399-98 | CONNECTOR, 3-way | FLHTCUTG |
12 | 72444-07GY | HOUSING, socket, 4-way (gray) | FLHTCUTG |
13 | 73102-96BK | PIN HOUSING, 2-place (black) | FLHTCUTG |
14 | 73104-96BK | PIN HOUSING, 4-place | FLHTCUTG |
15 | 73108-96BK | PIN HOUSING, 8-place | FLHTCUTG |
16 | 73154-96BK | SOCKET HOUSING, 4-way | FLHTCUTG |
17 | 73158-96BK | HOUSING, socket, 8-place | FLHTCUTG |
18 | 73190-96 | TERMINAL, pin, 16-20 AWG (12) | FLHTCUTG |
19 | 73191-96 | SOCKET TERMINAL, 16-20 AWG (10) | FLHTCUTG |
20 | 83944-09 | SOCKET TERMINAL, 18-20 AWG (9) | FLHTCUTG |
21 | 83945-09 | HOUSING, socket, 10-way | FLHTCUTG |

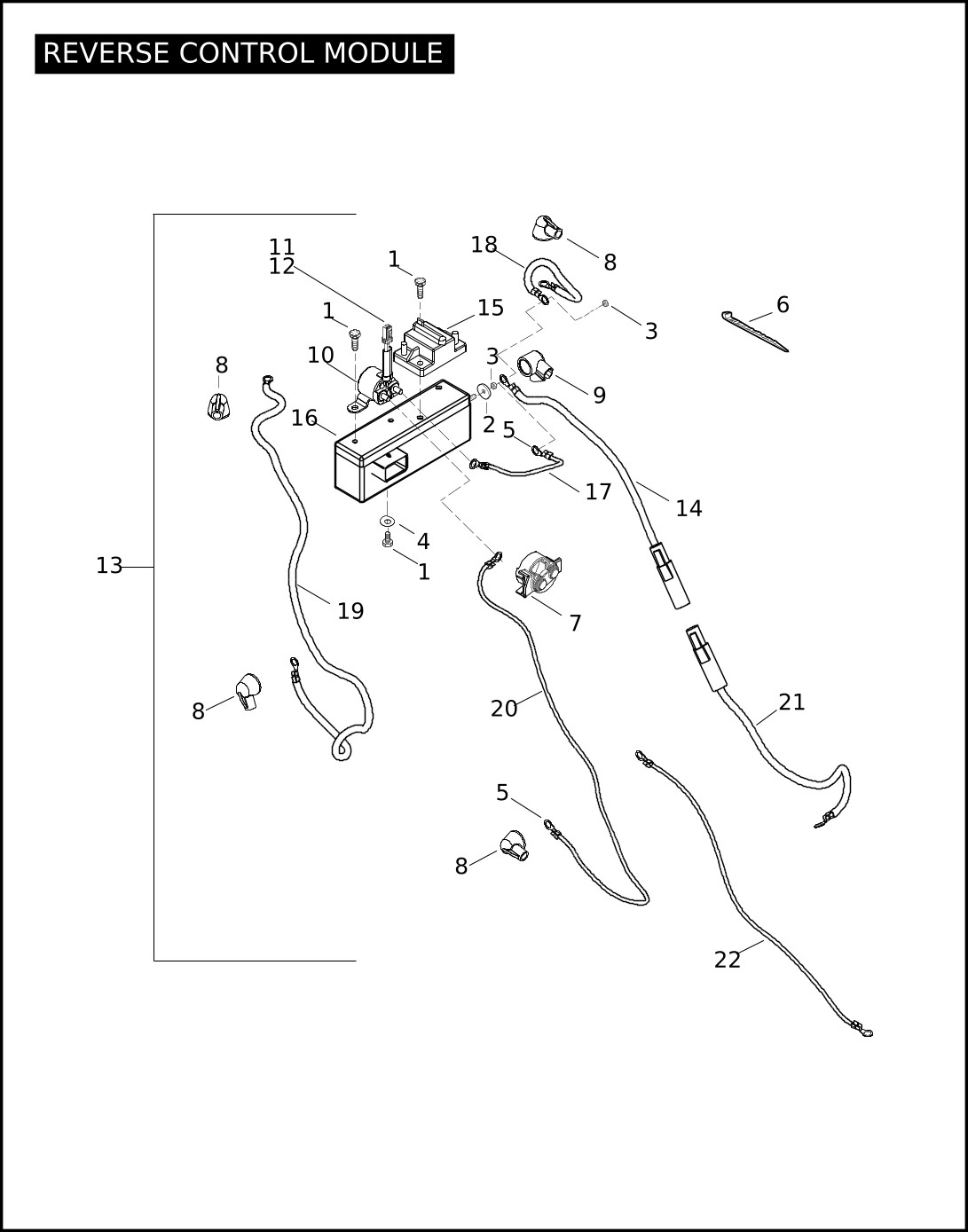

Index No. | Part No. | Description | Model(s) |
1 | 4751 | SCREW (5) | FLHTCUTG |
2 | 6333 | WASHER | FLHTCUTG |
3 | 7792 | NUT (2) | FLHTCUTG |
4 | 6703 | WASHER | FLHTCUTG |
5 | 9825 | TERMINAL RING, 14-18 AWG (4) | FLHTCUTG |
6 | 10006 | CABLE STRAP | FLHTCUTG |
7 | 70018-07 | BOOT, solenoid cover | FLHTCUTG |
8 | 70578-89 | BOOT, rubber (4) | FLHTCUTG |
9 | 70584-94 | BOOT, rubber | FLHTCUTG |
10 | 71474-07 | SOLENOID, starter, reverse control module, w/ 73152-96BK & 73191-96 | FLHTCUTG |
11 | 73152-96BK | SOCKET HOUSING, 2-way, (black) | FLHTCUTG |
12 | 73191-96 | TERMINAL, socket, 16-20 AWG (2) | FLHTCUTG |
13 | 83862-09 | CONTROL MODULE, reverse w/ 1, 4, 7, 10, 14, 15, 16, 17, 18, 19 & 20 | FLHTCUTG |
14 | 83868-09 | JUMPER, high current assy, w/ 70584-94 | FLHTCUTG |
15 | 83869-09 | CIRCUIT BREAKER, 150A | FLHTCUTG |
16 | 83872-09 | MODULE, reverse | FLHTCUTG |
17 | 83876-09 | JUMPER, 14 AWG w/ 9825 | FLHTCUTG |
18 | 83877-09 | JUMPER, 6 AWG, w/ 70578-89 | FLHTCUTG |
19 | 83878-09 | JUMPER, high current, w/ 70578-89 | FLHTCUTG |
20 | 83880-09 | JUMPER, 14 AWG, w/ 9825 & 70578-89 | FLHTCUTG |
21 | 83895-09 | JUMPER, high current, motor | FLHTCUTG |
22 | 83898-09 | JUMPER, ground, 6 AWG | FLHTCUTG |

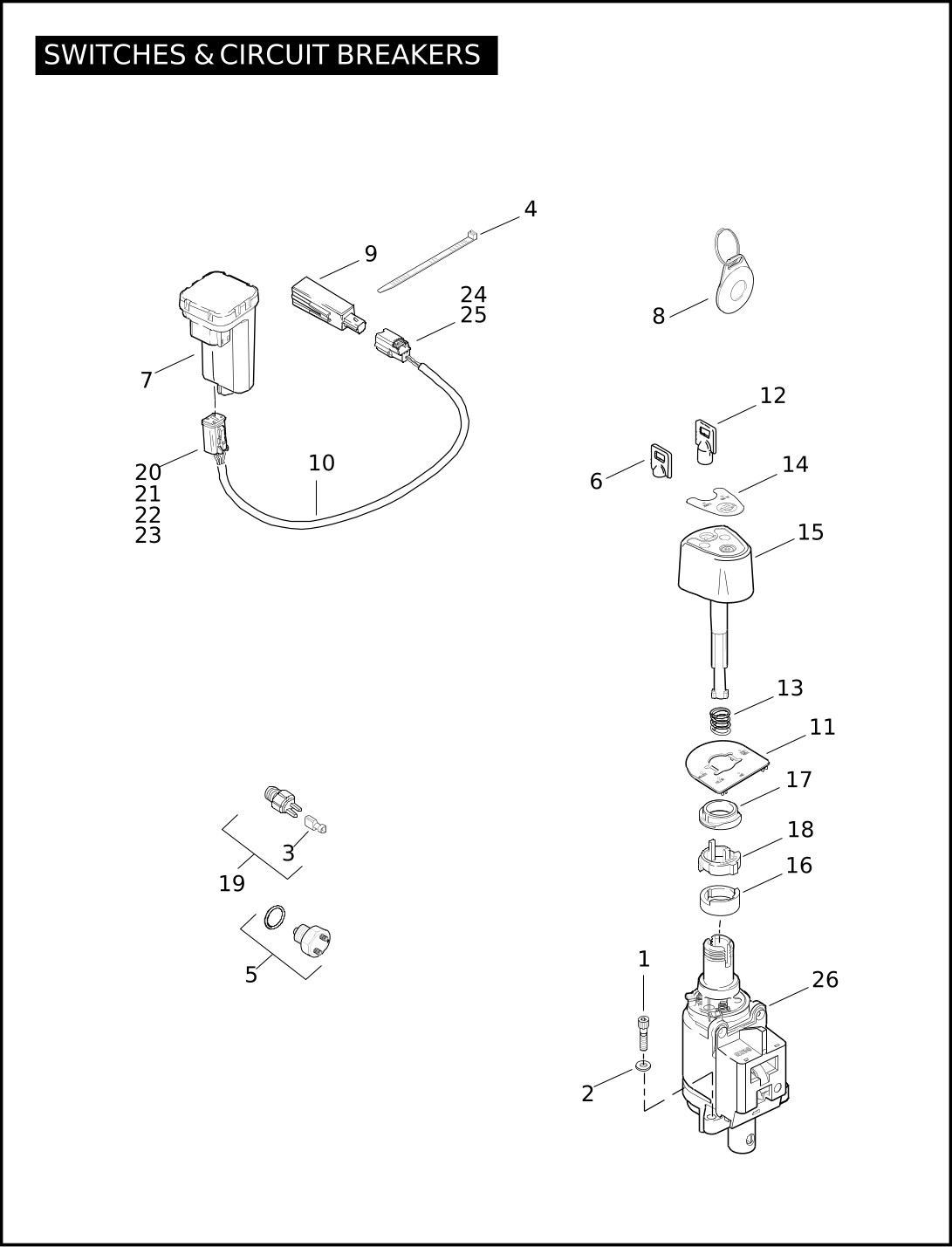

Index No. | Part No. | Description | Model(s) |
1 | 2647B | SCREW (2) | FLHTCUTG |
2 | 6150W | WASHER (2) | FLHTCUTG |
3 | 9907 | WIRE TERMINAL (2) | FLHTCUTG |
4 | 10065 | CABLE STRAP (2) | FLHTCUTG |
5 | 33926-06B | SWITCH, neutral indicator, w/ o-ring | FLHTCUTG |
6 | 61081-92 | COVER, key head, set of 2 | FLHTCUTG |
7 | 68920-07 | MODULE, turn signal canceller | FLHTCUTG |
68924-07 | MODULE, security system | FLHTCUTG | |
8 | 68926-07 | REMOTE CONTROL FOB (2) | FLHTCUTG |
9 | 68956-07 | ANTENNA MODULE, security system | FLHTCUTG |
10 | 70617-07 | WIRE HARNESS, antenna jumper, w/ 72114-94BK, 72154-94, 72191-94, 72195-94, 72720-07 & 72721-07 | FLHTCUTG |
11 | 71422-03 | PLATE, ignition switch | FLHTCUTG |
12 | 71452-91A | KEY (specify key #) | FLHTCUTG |
13 | 71459-03 | SPRING, ignition knob | FLHTCUTG |
14 | 71466-03 | DECAL, ignition switch knob | FLHTCUTG |
15 | 71532-03 | KNOB, ignition switch, w/ 71466-03 (specify key code) | FLHTCUTG |
16 | 71638-03 | COLLAR, ignition switch, bottom | FLHTCUTG |
17 | 71660-03 | NUT, ignition switch | FLHTCUTG |
18 | 71661-03 | COLLAR, ignition switch, top | FLHTCUTG |
19 | 72023-51D | SWITCH KIT, rear brakelite, w/ 9907 | FLHTCUTG |
20 | 72114-94BK | SOCKET HOUSING, 4-way (black) (replaces gray connector) | FLHTCUTG |
21 | 72154-94 | SOCKET LOCK, secondary, 4-way | FLHTCUTG |
22 | 72191-94 | TERMINAL, socket, 16-18 AWG (3) | FLHTCUTG |
23 | 72195-94 | SEAL PIN, socket, 16-18 AWG | FLHTCUTG |
24 | 72720-07 | HOUSING, 2-way socket | FLHTCUTG |
25 | 72721-07 | TERMINAL, socket, 18-20 AWG (2) | FLHTCUTG |
83332-09 | LOCKSET, complete, w/ keys & ignition knob | FLHTCUTG | |
26 | 83873-09 | HOUSING, ignition switch, w/ 71638-03, 71660-03 & 71661-03 | FLHTCUTG |
NOTE: For additional fuse, relay and circuit breaker part number information see wiring harness pages. |

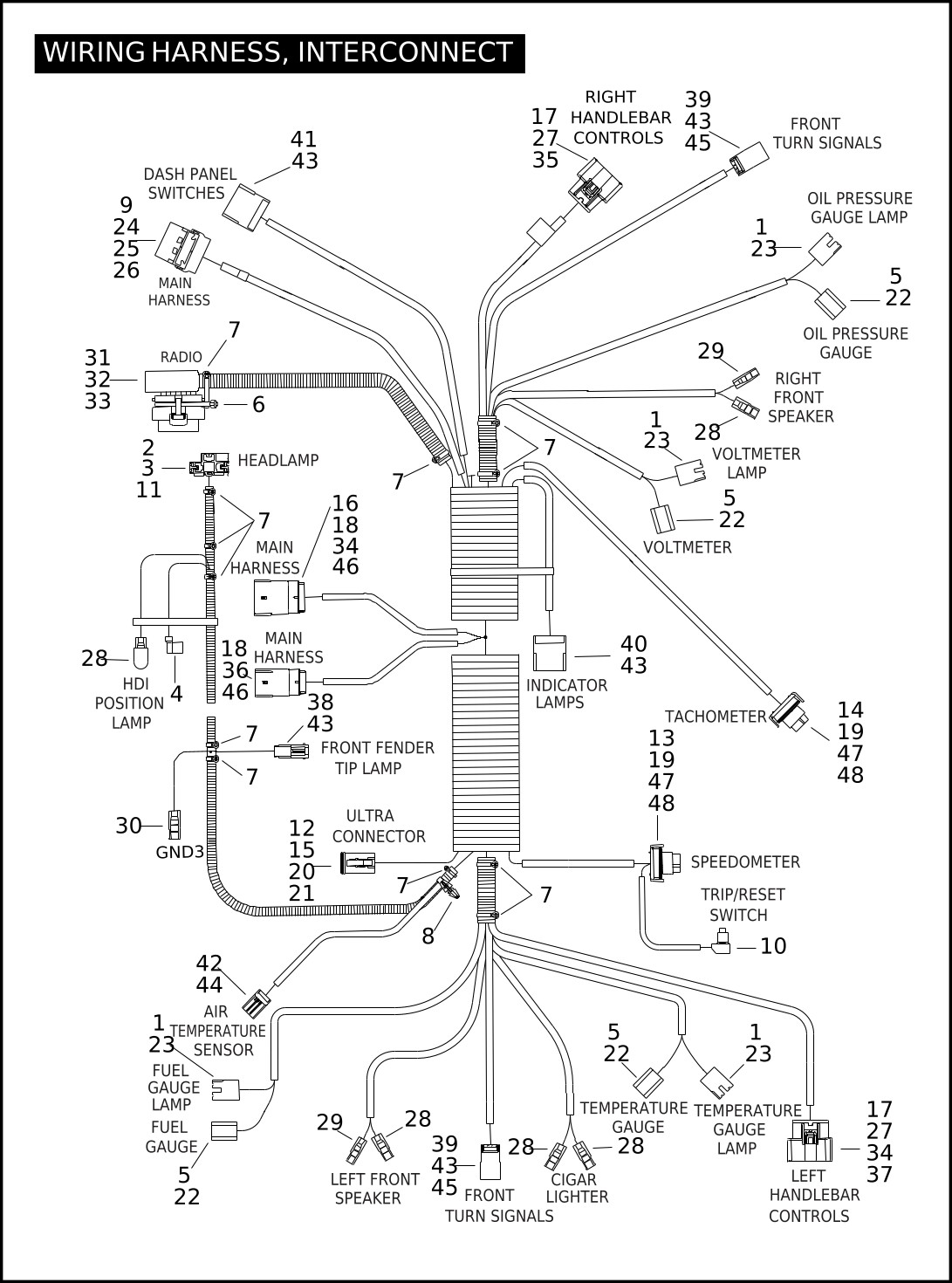

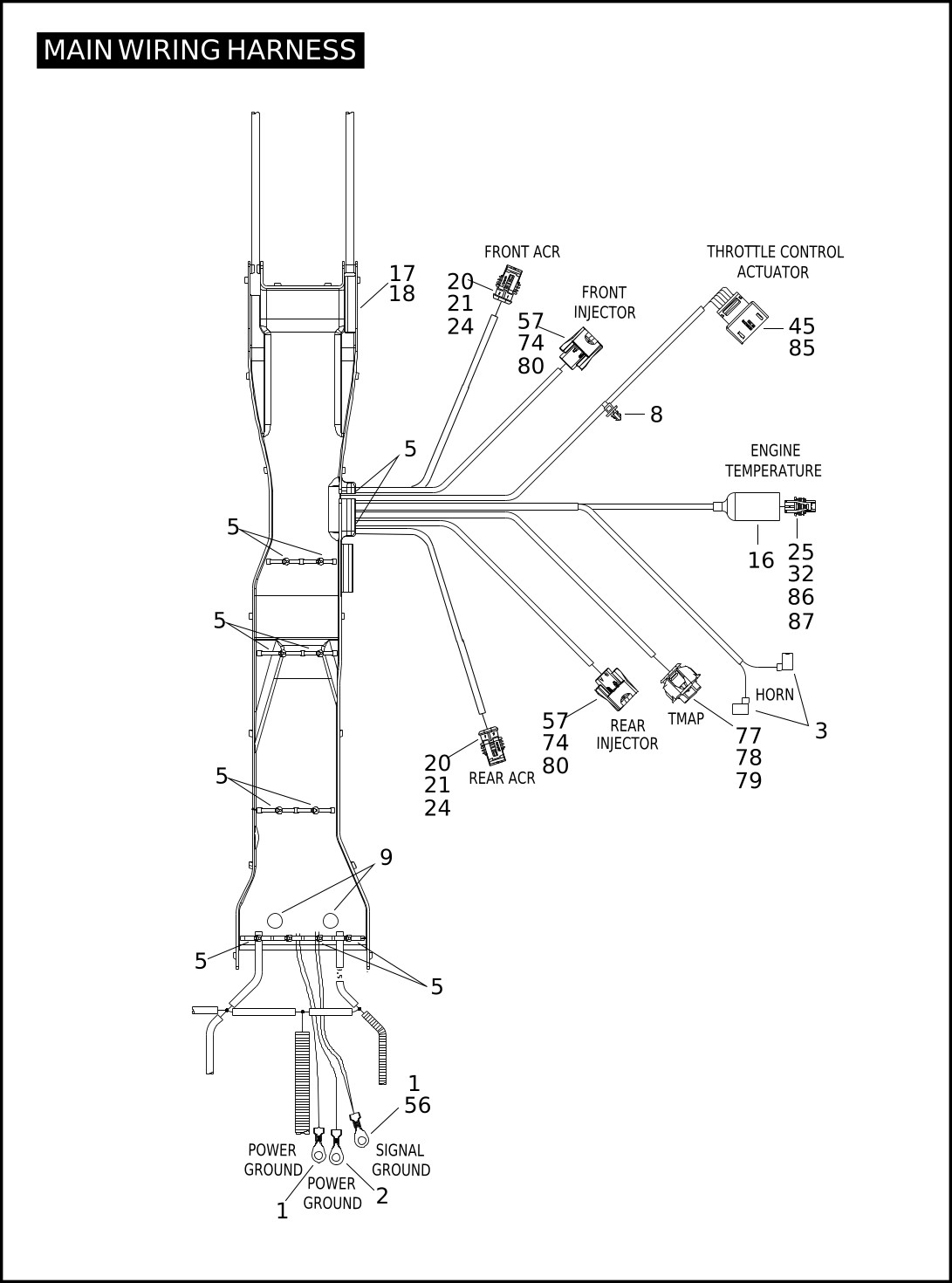

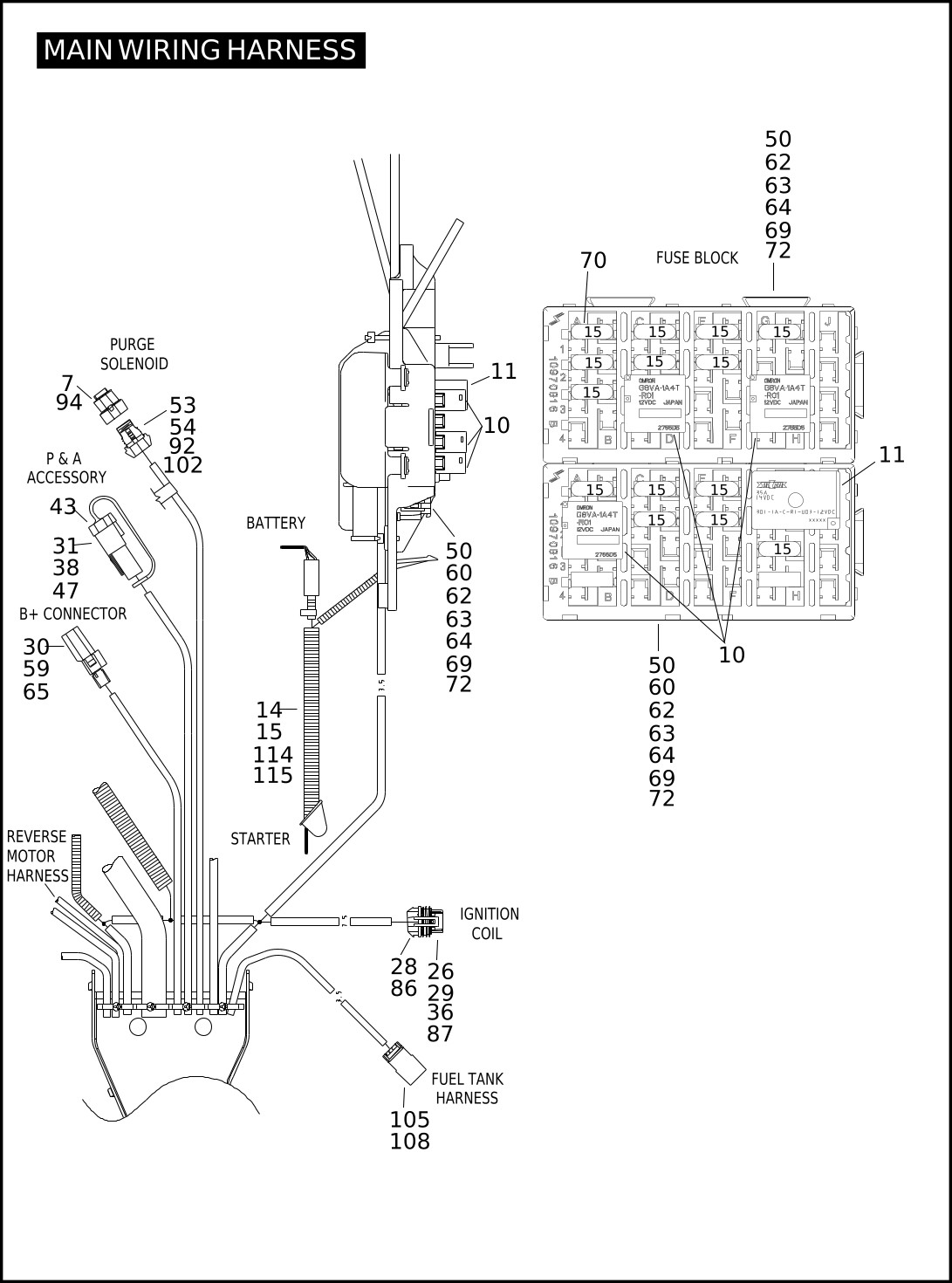

Index No. | Part No. | Description | Model(s) |
70232-08 | WIRING HARNESS, interconnect | FLHTCUTG | |
NOTE: Includes the following parts. | |||
1 | 9839 | TERMINAL, positive lock (9) | FLHTCUTG |
2 | 9847 | CONNECTOR, right hand female spade | FLHTCUTG |
3 | 9848 | CONNECTOR, left hand female spade (2) | FLHTCUTG |
4 | 9898 | TERMINAL, female flag, 14-16 gauge | FLHTCUTG |
5 | 9937 | TERMINAL, female spade, 14-18 AWG (11) | FLHTCUTG |
6 | 10039 | CABLE STRAP | FLHTCUTG |
7 | 10065 | CABLE STRAP (12) | FLHTCUTG |
8 | 10073 | CABLE STRAP, rosebud mount | FLHTCUTG |
9 | 10147 | CLIP, connector, rosebud mount | FLHTCUTG |
10 | 67854-98 | SWITCH, trip reset | FLHTCUTG |
11 | 72056-92 | HOUSING, terminal 3-way | FLHTCUTG |
12 | 72116-94BK | SOCKET HOUSING, 6-way, sealed, (black) | FLHTCUTG |
13 | 72130-04 | SOCKET HOUSING, 12-way (black) | FLHTCUTG |
14 | 72131-04 | SOCKET HOUSING, 12-way (gray) | FLHTCUTG |
15 | 72156-94 | SOCKET LOCK, secondary 6-way | FLHTCUTG |
16 | 72167-07BK | HOUSING, pin, 16-way | FLHTCUTG |
17 | 72168-07 | TERMINAL, socket, 18-20 AWG (20) | FLHTCUTG |
18 | 72169-07 | TERMINAL, pin, 16-18 AWG (28) | FLHTCUTG |
19 | 72189-04 | SEAL PIN (11) | FLHTCUTG |
20 | 72191-94 | TERMINAL, socket, 16-18 AWG (4) | FLHTCUTG |
21 | 72195-94 | SEAL PIN (2) | FLHTCUTG |
22 | 72200-94A | HOUSING, 3-way, female (4) | FLHTCUTG |
23 | 72203-96 | HOUSING, 2-way (4) | FLHTCUTG |
24 | 72205-94 | CONNECTOR, 4-way, male | FLHTCUTG |
25 | 72208-94 | TERMINAL, 12 AWG, male | FLHTCUTG |
26 | 72210-94 | TERMINAL, 14 AWG, male (3) | FLHTCUTG |
27 | 72272-07 | TERMINAL, socket, 14-16 AWG (6) | FLHTCUTG |
28 | 72290-94 | TERMINAL, insulated (5) | FLHTCUTG |
29 | 72294-94 | TERMINAL, 16-20 AWG, female (2) | FLHTCUTG |
30 | 72364-06 | TERMINAL, 10-14 AWG, female | FLHTCUTG |
31 | 72381-98 | TERMINAL, socket (22) | FLHTCUTG |
32 | 72382-98BK | HOUSING, 23-place (black) | FLHTCUTG |
33 | 72397-98 | SEAL PIN | FLHTCUTG |
34 | 72473-07 | SEAL PIN (4) | FLHTCUTG |
35 | 72487-07BK | SOCKET HOUSING, 12-way (black) | FLHTCUTG |
36 | 72490-07GY | PIN HOUSING, 12-way (gray) | FLHTCUTG |
37 | 72491-07GY | SOCKET HOUSING, 16-way (gray) | FLHTCUTG |
38 | 73102-96BK | PIN HOUSING, 2-place (black) | FLHTCUTG |
39 | 73104-96BK | PIN HOUSING, 4-place (black) (2) | FLHTCUTG |
40 | 73110-96BK | PIN HOUSING, 10-place (black) | FLHTCUTG |
41 | 73112-96BK | PIN HOUSING, 12-way (black) | FLHTCUTG |
42 | 73153-96BK | SOCKET HOUSING, 3-way (black) | FLHTCUTG |
43 | 73190-96 | TERMINAL, pin, 16-20 AWG (29) | FLHTCUTG |
44 | 73191-96 | TERMINAL, socket, 16-20 AWG (2) | FLHTCUTG |
45 | 73196-96 | ANCHOR, t-stud (2) | FLHTCUTG |
46 | 73213-07 | RETAINER, x-mas tree clip (2) | FLHTCUTG |
47 | 74196-04 | TERMINAL, socket (13) | FLHTCUTG |
48 | 74197-04 | SOCKET LOCK, secondary 12-way (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
NOTE: Includes the following parts. | |||
1 | 9819 | TERMINAL, 1/4 in. ring, 12 AWG (2) | FLHTCUTG |
2 | 9838 | TERMINAL, 1/4 in. ring, 10-12 AWG | FLHTCUTG |
3 | 9898 | TERMINAL, instulated (2) | FLHTCUTG |
4 | 10039 | CABLE STRAP (2) | FLHTCUTG |
5 | 10065 | CABLE STRAP (19) | FLHTCUTG |
6 | 10073 | CABLE STRAP, rosebud mount | FLHTCUTG |
7 | 10147 | CLIP, connector | FLHTCUTG |
8 | 10177 | CABLE STRAP, tree mount (2) | FLHTCUTG |
9 | 11779 | FASTENER, push-in (black) (2) | FLHTCUTG |
15368-01A | LABEL BATTERY WARNING (not shown) | FLHTCUTG | |
10 | 31586-07 | RELAY (3) | FLHTCUTG |
11 | 31595-09 | RELAY, high current | FLHTCUTG |
12 | 70160-08A | WIRING HARNESS, audio overlay | FLHTCUTG |
13 | 70348-09 | CADDY, fuse block | FLHTCUTG |
14 | 70377-09 | CABLE ASSEMBLY, battery positive to starter, w/ 70578-89, 73304-04 & 73305-04 | FLHTCUTG |
15 | 70578-89 | BOOT, battery positive | FLHTCUTG |
16 | 70598-99 | BOOT, engine temperature sensor | FLHTCUTG |
17 | 70980-09 | TRAY, wire trough | FLHTCUTG |
18 | 70981-09 | COVER, wire trough | FLHTCUTG |
19 | 72006-05 | SOCKET TERMINAL, 16-20 AWG (2) | FLHTCUTG |
20 | 72007-05 | SOCKET HOUSING, 2-way (4) | FLHTCUTG |
21 | 72011-05 | WIRE SEAL, 16-20 AWG (yellow) (12) | FLHTCUTG |
22 | 72012-07 | SOCKET HOUSING, 5-way | FLHTCUTG |
23 | 72014-07 | SEAL PIN | FLHTCUTG |
24 | 72024-08 | SOCKET TERMINAL, 20-22 AWG (6) | FLHTCUTG |
25 | 72063-06 | HOUSING, 2-way | FLHTCUTG |

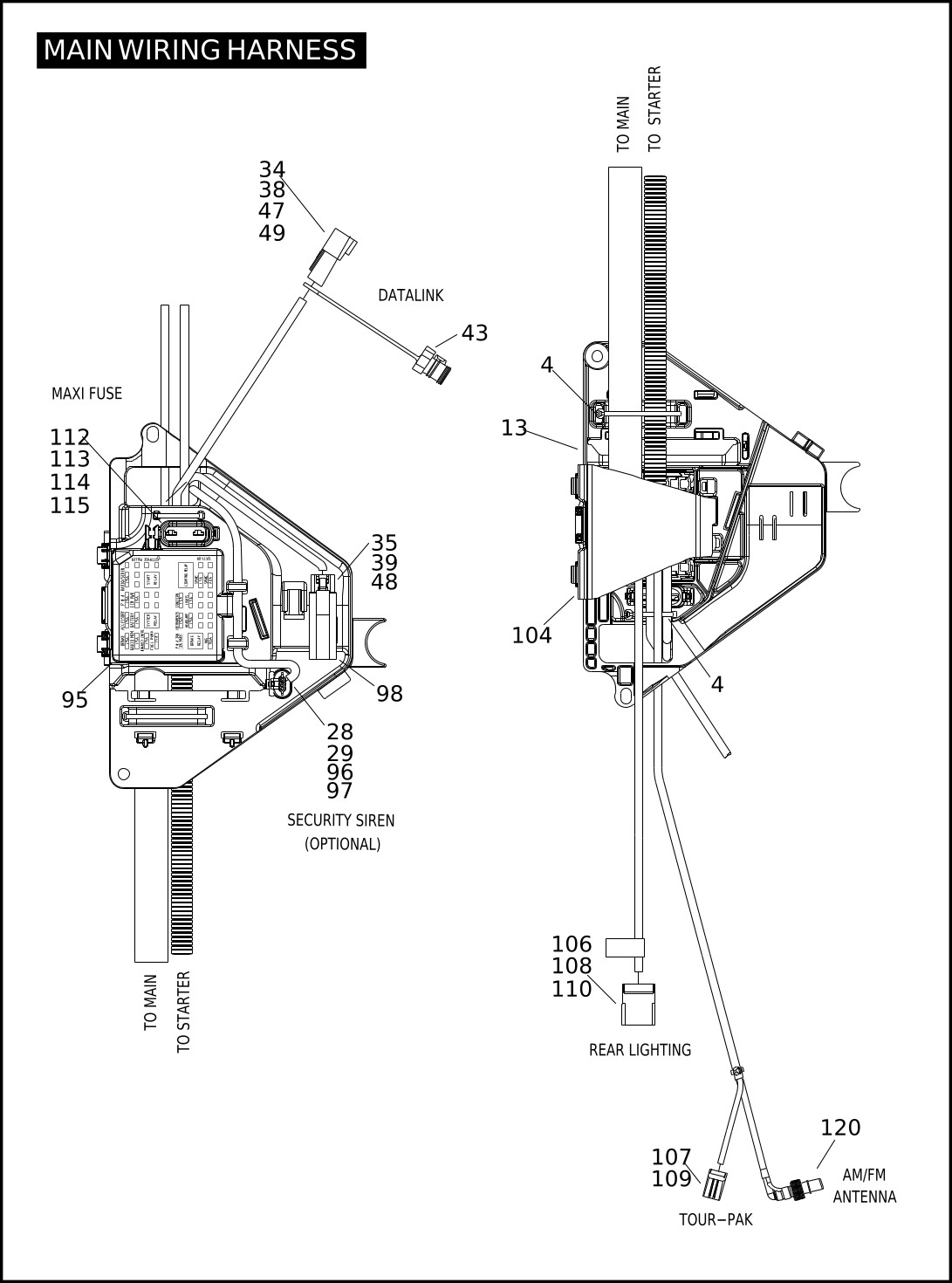

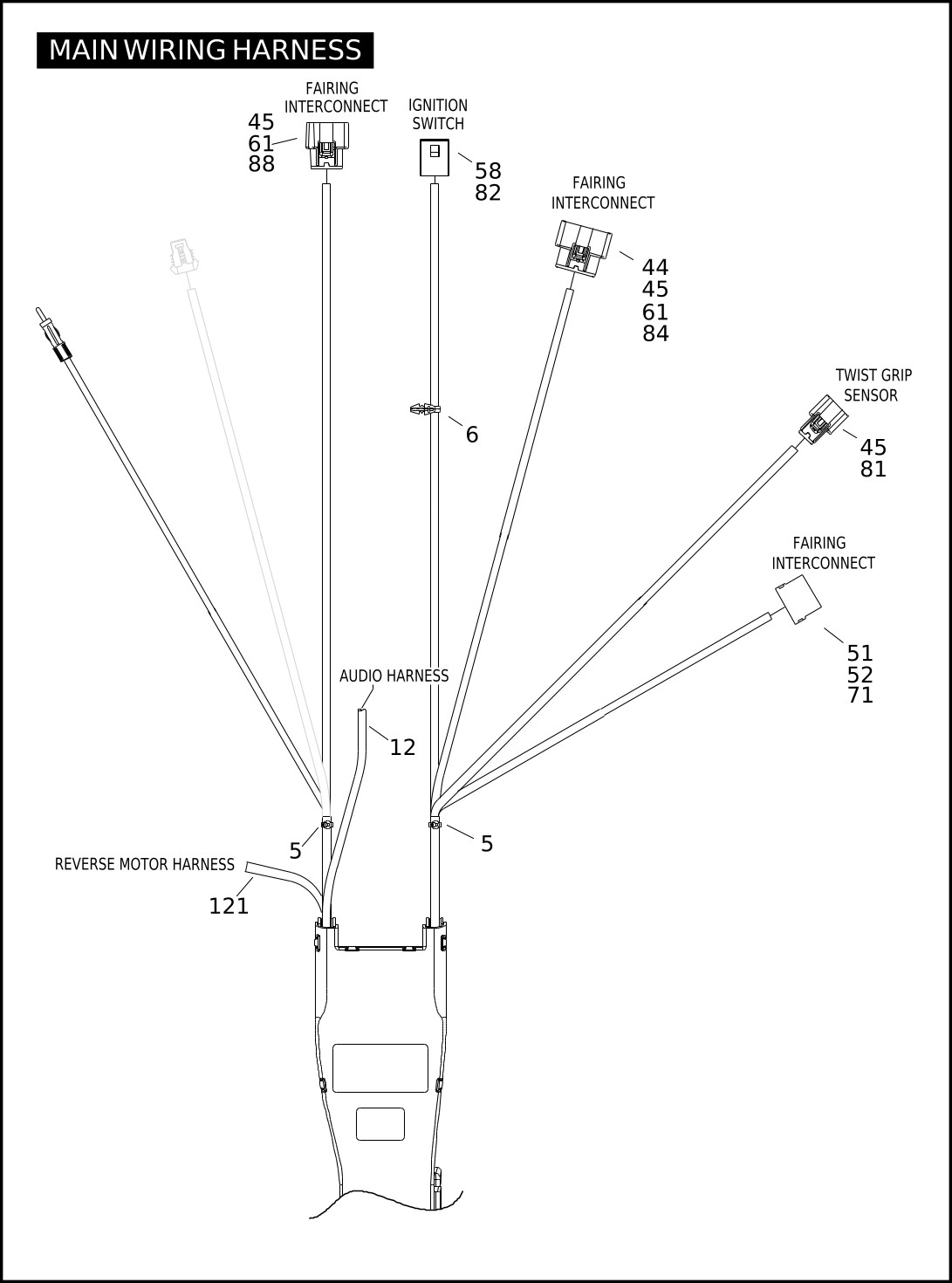

Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
NOTE: Includes the following parts. | |||
26 | 72066-06 | SOCKET HOUSING, 4-way female (black) | FLHTCUTG |
27 | 72079-08 | SOCKET HOUSING, 73-way | FLHTCUTG |
28 | 72094-06 | TERMINAL, socket, 18 AWG (4) | FLHTCUTG |
29 | 72096-06 | WIRE SEAL, 18-20 AWG (yellow) (4) | FLHTCUTG |
30 | 72100-04 | HOUSING, 1-way, male (gray) | FLHTCUTG |
31 | 72104-94BK | HOUSING, 4-pin (black) | FLHTCUTG |
32 | 72111-06 | LOCK, secondary, 2-way, female (gray) | FLHTCUTG |
33 | 72115-08 | COVER, 73-way socket housing | FLHTCUTG |
34 | 72124-94GY | HOUSING, 4-pin (gray) | FLHTCUTG |
35 | 72114-94BK | SOCKET HOUSING, 4-way (black) (replaces gray connector) | FLHTCUTG |
36 | 72135-06 | LOCK, secondary, 4-way socket, female | FLHTCUTG |
37 | 72139-94GY | SOCKET HOUSING, 12-way w/ 72179-94 (gray) | FLHTCUTG |
38 | 72144-94 | PIN LOCK, secondary, 4-way (2) | FLHTCUTG |
39 | 72154-94 | SOCKET LOCK, secondary, 4-way | FLHTCUTG |
40 | 72155-08 | LOCK, secondary, 73-way, socket housing | FLHTCUTG |
41 | 72157-08 | PLR, GT280 | FLHTCUTG |
42 | 72159-94 | SOCKET LOCK, secondary, 12-way | FLHTCUTG |
43 | 72164-94A | WEATHER PLUG, 4-way (2) | FLHTCUTG |
44 | 72166-07BK | SOCKET HOUSING, 16-way 18-20 AWG (black) | FLHTCUTG |
45 | 72168-07 | TERMINAL, socket, 16-18 AWG (44) | FLHTCUTG |
46 | 72179-94 | SEAL, internal, 12 circuit (2) | FLHTCUTG |
47 | 72190-94 | TERMINAL, pin, 16-18 AWG (7) | FLHTCUTG |
48 | 72191-94 | TERMINAL, socket, 16-18 AWG (16) | FLHTCUTG |
49 | 72195-94 | SEAL PIN | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
NOTE: Includes the following parts. | |||
50 | 72204-04 | FUSE/RELAY BLOCK, bussed (2) | FLHTCUTG |
51 | 72206-94 | CONNECTOR, 4-position, female | FLHTCUTG |
52 | 72207-94 | TERMINAL, female, 14 AWG (2) | FLHTCUTG |
53 | 72213-94 | TERMINAL, socket, female, 16-20 AWG (8) | FLHTCUTG |
54 | 72214-94 | CABLE SEAL (4) | FLHTCUTG |
55 | 72232-96 | SEAL PLUG (2) | FLHTCUTG |
56 | 72249-94 | SHRINK TUBE, .415 x 1 (black) | FLHTCUTG |
57 | 72251-07 | LOCK, secondary, 2-way (yellow) (2) | FLHTCUTG |
58 | 72252-01 | TERMINAL, 10 AWG (3) | FLHTCUTG |
59 | 72260-04 | HOUSING, female (gray) | FLHTCUTG |
60 | 72265-04 | SECONDARY LOCK, bussed fuse block | FLHTCUTG |
61 | 72272-07 | TERMINAL, socket, 14-16 AWG (10) | FLHTCUTG |
62 | 72279-04 | TERMINAL, female, 14-16 AWG (18) | FLHTCUTG |
63 | 72282-09 | SECONDARY LOCK, bussed fuse block, 2-row (8) | FLHTCUTG |
64 | 72286-04 | TERMINAL, buss, female, 12-14 AWG (14) | FLHTCUTG |
65 | 72289-04 | TERMINAL, female, 10-12 AWG | FLHTCUTG |
66 | 72290-94 | TERMINAL, 1/4 inch insulated (2) | FLHTCUTG |
67 | 72291-94 | TERMINAL, 14-16 AWG | FLHTCUTG |
68 | 72295-94 | CONNECTOR, starter housing | FLHTCUTG |
69 | 72309-04 | TERMINAL, 16-18 AWG (10) | FLHTCUTG |
72314-01 | MAXI-FUSE 40 AMP (not illustrated) NOTE: Fuse is sold seperately and is not part of main harness | FLHTCUTG | |
70 | 72330-95 | FUSE, 15 AMP (blue) (14) | FLHTCUTG |
71 | 72355-97 | TERMINAL, female, 12 AWG (2) | FLHTCUTG |
72 | 72359-05 | TERMINAL, female, 10-12 AWG (5) | FLHTCUTG |
73 | 72400-99 | CONNECTOR, 4-way | FLHTCUTG |
74 | 72402-07 | SOCKET HOUSING, 2-way (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
NOTE: Includes the following parts. | |||
75 | 72403-99 | SECONDARY LOCK, 4-way | FLHTCUTG |
76 | 72405-98BK | WIRE ASSEMBLY, push-on, right angle molded, 65-1/2 in. length (2) | FLHTCUTG |
77 | 72406-07 | SOCKET HOUSING, 4-way | FLHTCUTG |
78 | 72407-07 | TERMINAL, socket, 16-20 AWG (4) | FLHTCUTG |
79 | 72408-07 | SEAL WIRE, 16-20 AWG (blue) (4) | FLHTCUTG |
80 | 72413-07 | TERMINAL, socket, 18-20 AWG (4) | FLHTCUTG |
81 | 72414-07BK | SOCKET HOUSING, 6-way | FLHTCUTG |
82 | 72416-01 | HOUSING, 3-way, female | FLHTCUTG |
83 | 72440-08 | SEAL PIN, plug (17) | FLHTCUTG |
84 | 72473-07 | SEAL, pin (9) | FLHTCUTG |
85 | 72483-08BK | SOCKET HOUSING, 6-way | FLHTCUTG |
86 | 72484-08 | TERMINAL, socket, 20 AWG (8) | FLHTCUTG |
87 | 72486-08 | SEAL WIRE, 20 AWG (green) (8) | FLHTCUTG |
88 | 72489-07GY | SOCKET HOUSING, 12-way (gray) | FLHTCUTG |
89 | 72495-08 | TERMINAL, socket, 12-14 AWG (gold) | FLHTCUTG |
90 | 72500-07ABK | SOCKET HOUSING, 20-way (black) | FLHTCUTG |
91 | 72512-07BK | SOCKET HOUSING, 3-way (black) | FLHTCUTG |
92 | 72518-01 | SOCKET HOUSING, 2-way (red) | FLHTCUTG |
93 | 72519-09BK | DUST CAP, 3-way socket (black) | FLHTCUTG |
94 | 72533-06 | DUST CAP, 2-pin connector | FLHTCUTG |
95 | 72537-09 | COVER ASSEMBLY, fuse block, w/ graphics | FLHTCUTG |
96 | 72543-07BK | SOCKET HOUSING, 3-way (black) (2) | FLHTCUTG |
97 | 72544-07 | SECONDARY LOCK, 3-way, female (2) | FLHTCUTG |
98 | 72547-08 | DIODE PACK | FLHTCUTG |
99 | 72556-08 | SEAL WIRE, 12-14 AWG | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
NOTE: Includes the following parts. | |||
100 | 72605-08 | TERMINAL, socket, 20 AWG (gold) (39) | FLHTCUTG |
101 | 72606-08 | SOCKET HOUSING, 2-way (2) | FLHTCUTG |
102 | 72609-08 | SECONDARY LOCK, 2-way (black) (3) | FLHTCUTG |
103 | 72611-07 | TERMINAL, socket, 16-20 AWG (gold) (4) | FLHTCUTG |
104 | 72620-08 | FUSE COVER, rear | FLHTCUTG |
105 | 73104-96BK | PIN HOUSING, 4-place (black) | FLHTCUTG |
106 | 73108-96BK | PIN HOUSING, 8-place (black) | FLHTCUTG |
107 | 73153-96BK | SOCKET HOUSING, 3-place (black) | FLHTCUTG |
108 | 73190-96 | TERMINAL, pin, 16-20 AWG (10) | FLHTCUTG |
109 | 73191-96 | TERMINAL, socket, 16-20 AWG | FLHTCUTG |
110 | 73198-96 | CONNECTOR ANCHOR | FLHTCUTG |
111 | 73213-07 | RETAINER, x-mas tree clip | FLHTCUTG |
112 | 73301-04 | HOUSING, pin, 2-way | FLHTCUTG |
113 | 73303-04 | SECONDARY LOCK, female, 2-way | FLHTCUTG |
114 | 73304-04 | TERMINAL, female, 10 AWG (2) | FLHTCUTG |
115 | 73305-04 | SEAL WIRE, 10 AWG (blue) (2) | FLHTCUTG |
116 | 74112-98BK | SOCKET HOUSING, 2-way (black) | FLHTCUTG |
117 | 74115-06 | DC LEAD ASSEMBLY | FLHTCUTG |
118 | 74152-98 | SOCKET LOCK, secondary, 2-way | FLHTCUTG |
119 | 74191-98 | SOCKET TERMINAL (2) | FLHTCUTG |
120 | 76248-86 | CABLE, antenna | FLHTCUTG |
121 | 83498-09 | HARNESS, reverse | FLHTCUTG |

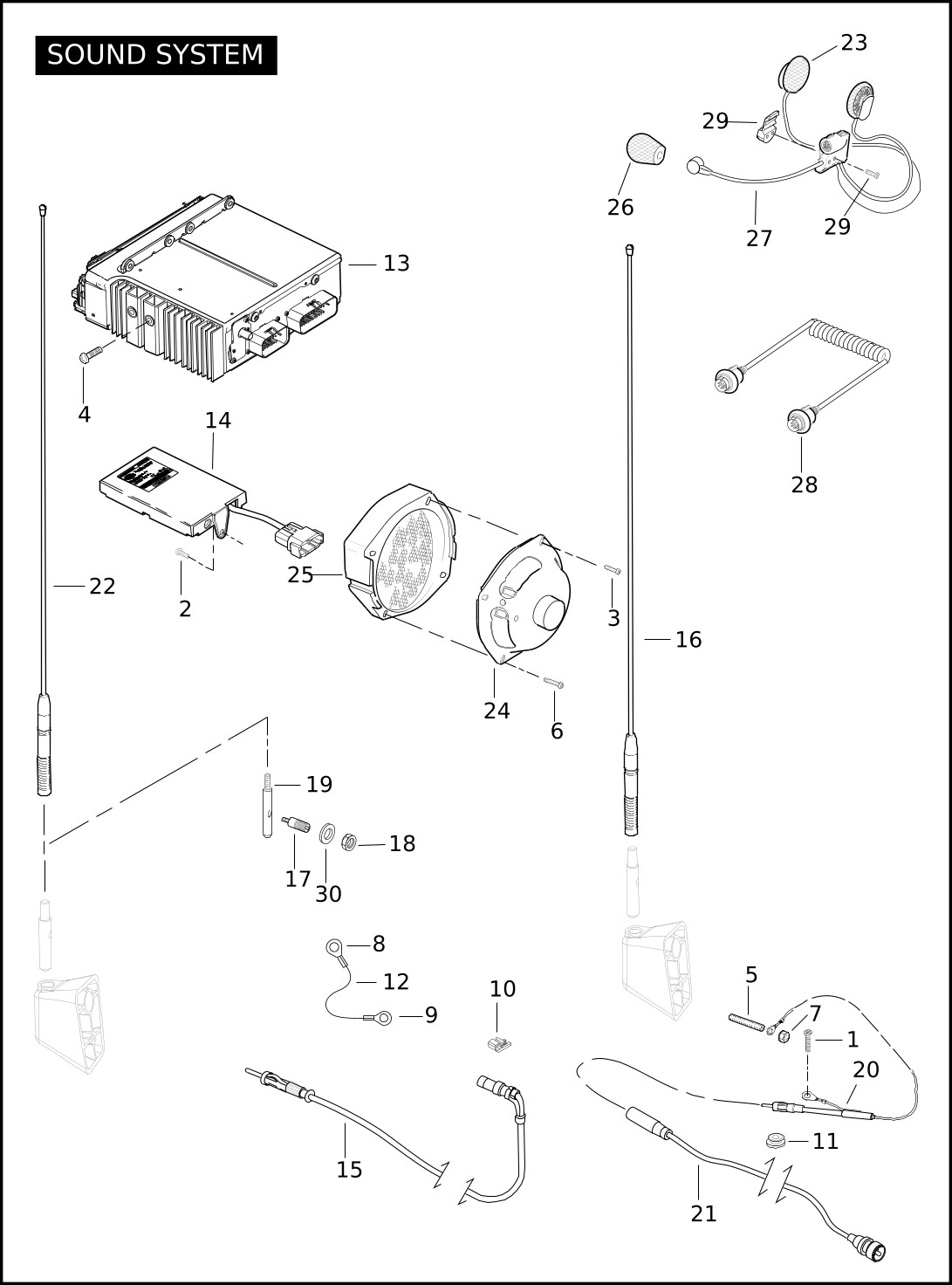

Index No. | Part No. | Description | Model(s) |
1 | 932 | SCREW | FLHTCUTG |
2 | 2625 | SCREW | FLHTCUTG |
3 | 2965 | SCREW (4) | FLHTCUTG |
4 | 3061 | SCREW (4) | FLHTCUTG |
5 | 3227 | SCREW | FLHTCUTG |
6 | 3387 | SCREW (2) | FLHTCUTG |
7 | 7492 | NUT, w/ lockwasher | FLHTCUTG |
8 | 9864 | RING TERMINAL, pre-insulated | FLHTCUTG |
9 | 9892 | RING TERMINAL | FLHTCUTG |
10 | 10120 | CLIP, adhesive backed | FLHTCUTG |
11 | 11486 | GROMMET | FLHTCUTG |
12 | 70465-86A | GROUND CABLE, w/ 9864 & 9892 | FLHTCUTG |
13 | 76160-06 | RADIO | FLHTCUTG |
14 | 76416-06C | CB MODULE | FLHTCUTG |
15 | 76248-86 | CABLE, AM/FM antenna | FLHTCUTG |
16 | 76250-09 | ANTENNA MAST, C.B. | FLHTCUTG |
17 | 76258-86 | PLUG ASSEMBLY | FLHTCUTG |
18 | 76259-86 | NUT | FLHTCUTG |
19 | 76260-89 | ANTENNA ADAPTOR (2) | FLHTCUTG |
20 | 76294-09 | ANTENNA CABLE EXTENSION, C.B. | FLHTCUTG |
21 | 76319-08 | CABLE ASSEMBLY, C.B. antenna | FLHTCUTG |
22 | 76503-08 | ANTENNA MAST, AM/FM/WB/LW | FLHTCUTG |
23 | 76529-07 | EAR PAD, foam (2) | FLHTCUTG |
24 | 77029-06 | SPEAKER, 5-1/4 in. (2) | FLHTCUTG |
25 | 77047-98 | SPEAKER ADAPTOR & GRILLE (2) | FLHTCUTG |
26 | 77126-98 | WIND SOCK, microphone | FLHTCUTG |
27 | 77147-98 | HEADSET ASSEMBLY | FLHTCUTG |
28 | 77148-98A | COILED CORD, headset | FLHTCUTG |
29 | 77151-98A | HEADSET CLAMP & HARDWARE | FLHTCUTG |
30 | 90763-79 | WASHER | FLHTCUTG |
NOTE: For all service and warranty claims on Advanced Audio System components please refer to the latest Warranty Bulletin revision of the Advanced Audio Systems Warranty Procedures located on h-dnet.com.Customer: For all service and warranty claims on Advanced Audio System components please contact your Harley-Davidson dealership. |

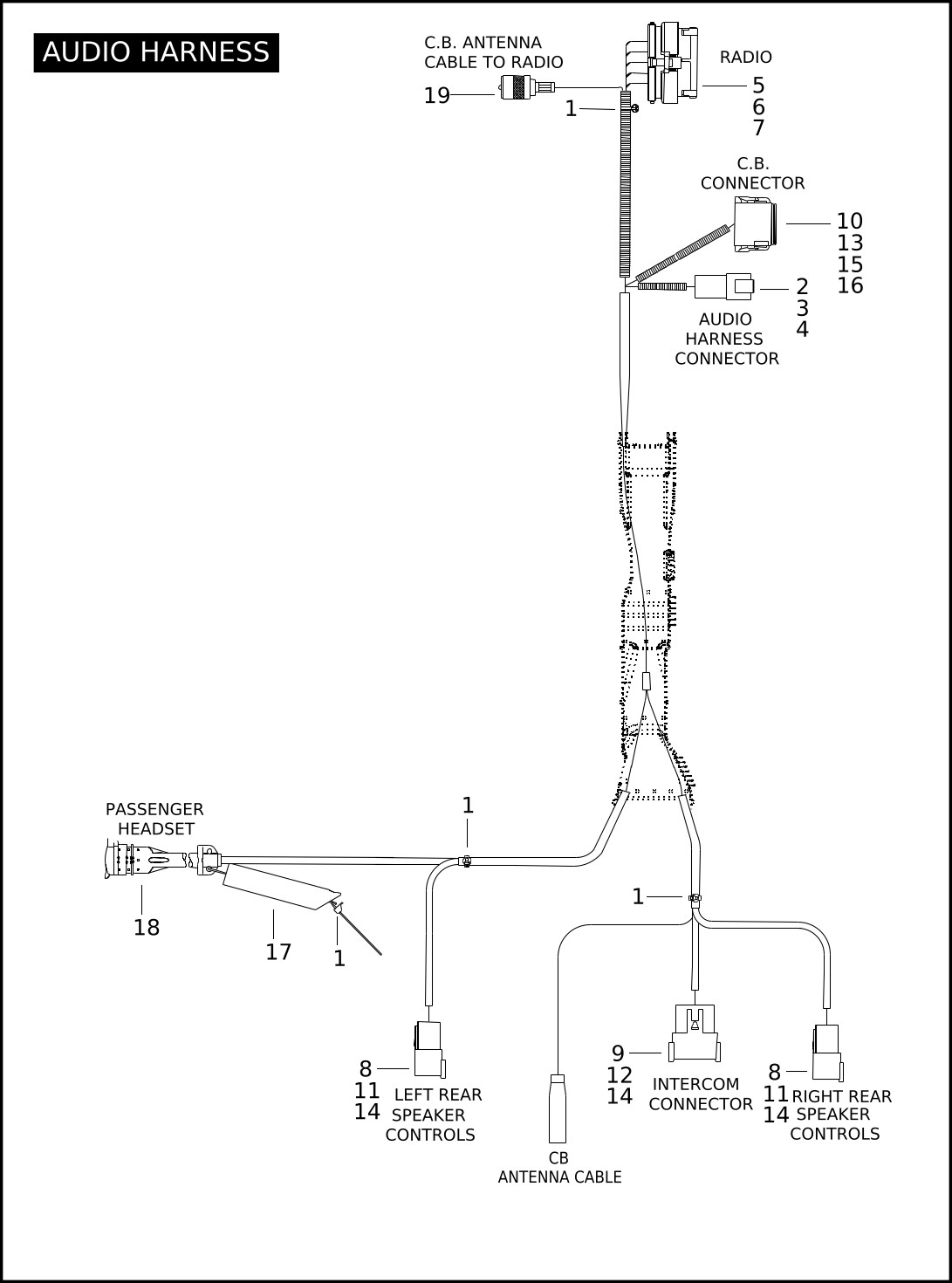

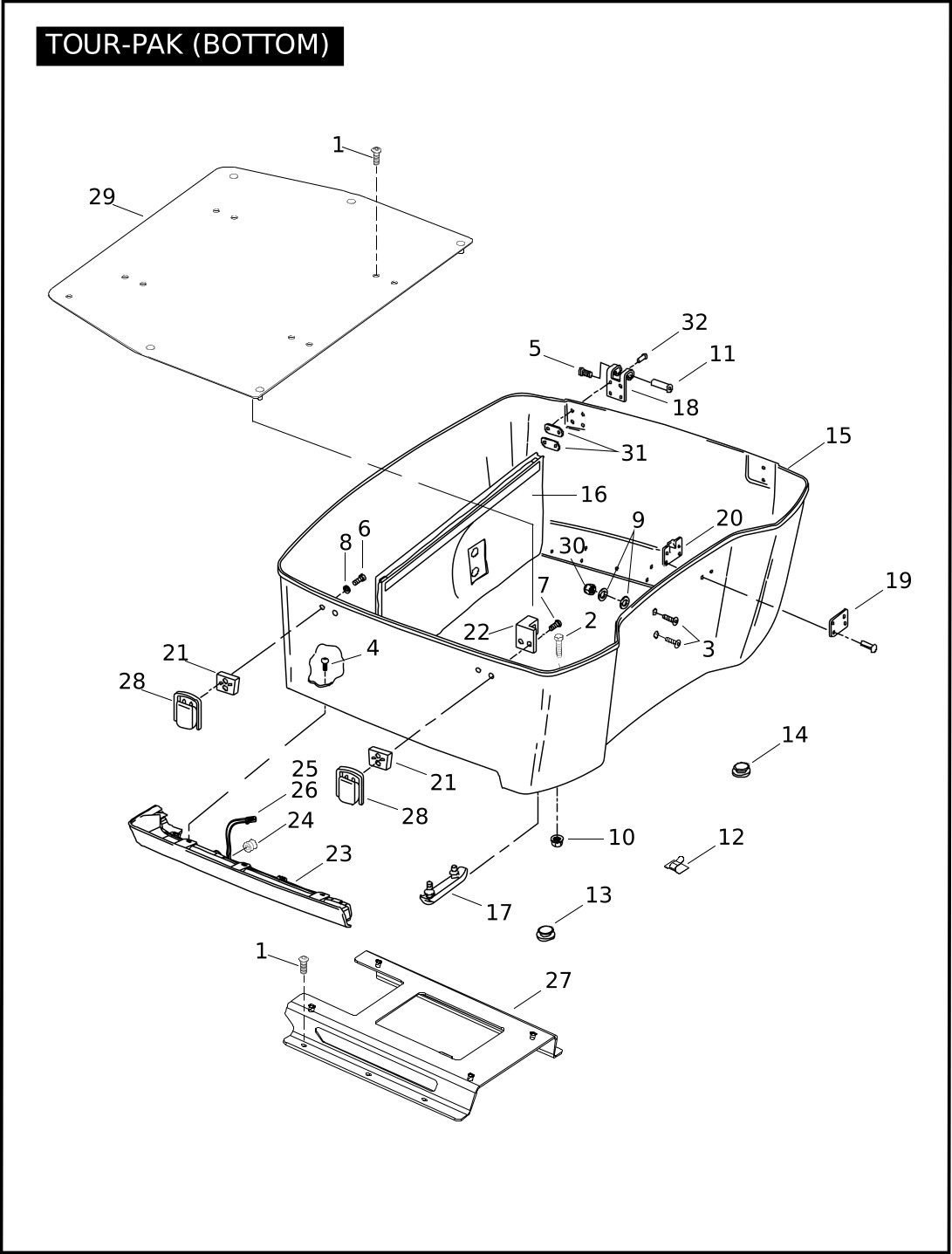

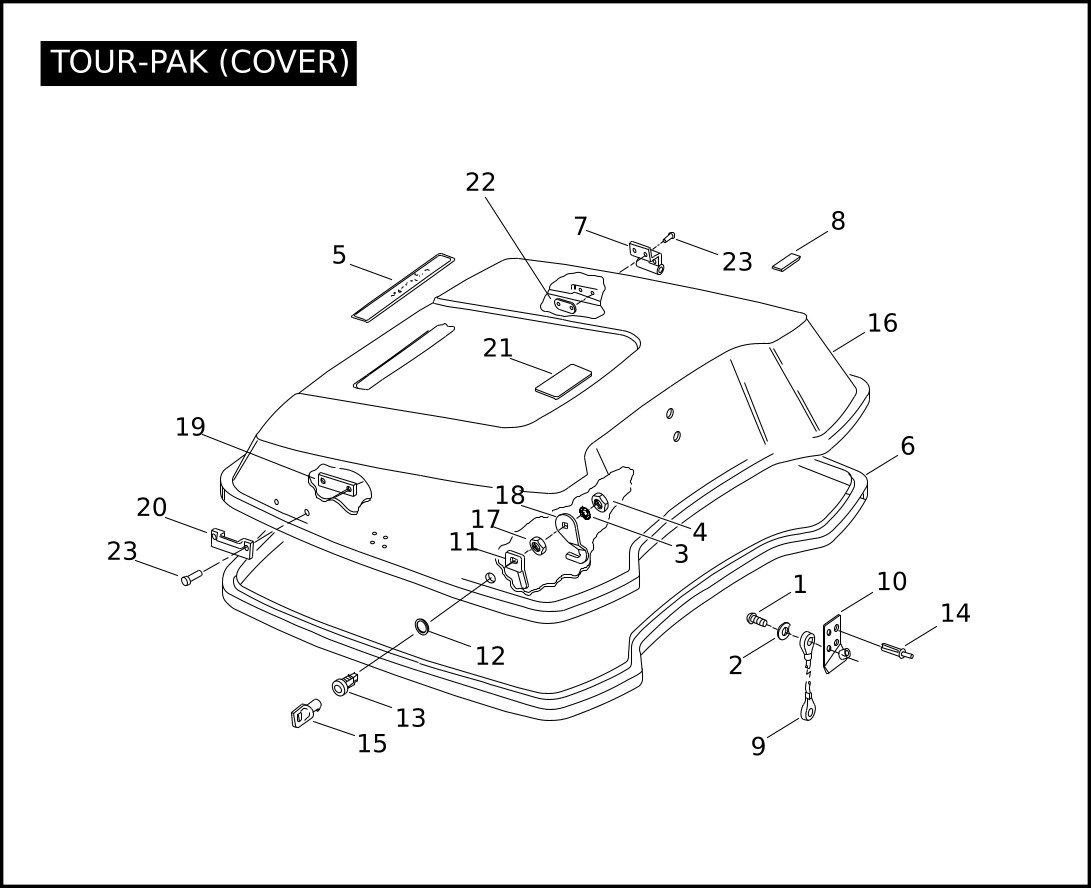

Index No. | Part No. | Description | Model(s) |
70160-08A | WIRING HARNESS, audio overlay | FLHTCUTG | |
NOTE: Includes the following parts. | |||
1 | 10065 | CABLE STRAP (4) | FLHTCUTG |
2 | 72106-94BK | PIN HOUSING, 6-way (black) | FLHTCUTG |
3 | 72146-94 | PIN LOCK, 6-way | FLHTCUTG |
4 | 72190-94 | TERMINAL, pin (6) | FLHTCUTG |
5 | 72381-98 | TERMINAL, socket (30) | FLHTCUTG |
6 | 72384-06BK | SOCKET HOUSING, 35-place (black) | FLHTCUTG |
7 | 72397-98 | SEAL PIN (5) | FLHTCUTG |
8 | 74106-98BK | HOUSING, pin, 6-way (black) (2) | FLHTCUTG |
9 | 74109-98BK | HOUSING, pin, 12-way (black) | FLHTCUTG |
10 | 74119-98BK | HOUSING, socket, 12-way (black) | FLHTCUTG |
11 | 74146-98 | SECONDARY LOCK, 6-way, pin (2) | FLHTCUTG |
12 | 74149-98 | SECONDARY LOCK, 12-way, pin | FLHTCUTG |
13 | 74159-98 | SECONDARY LOCK, 12-way, socket | FLHTCUTG |
14 | 74190-98 | TERMINAL, pin, 16-20 AWG (24) | FLHTCUTG |
15 | 74191-98 | SOCKET TERMINAL (11) | FLHTCUTG |
16 | 74195-98 | SEAL PIN | FLHTCUTG |
17 | 76247-98 | SPRING ASSEMBLY, retract, w/ 10065 | FLHTCUTG |
18 | 76266-98 | CAP ASSEMBLY, weather | FLHTCUTG |
19 | 76319-08 | CABLE ASSEMBLY, C.B. antenna | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 926 | BOLT (6) | FLHTCUTG |
2 | 926 | BOLT (4) | FLHTCUTG |
3 | 2724 | SCREW (2) | FLHTCUTG |
4 | 2968 | SCREW (4) | FLHTCUTG |
5 | 3595 | SCREW (4) | FLHTCUTG |
6 | 3597 | SCREW (2) | FLHTCUTG |
7 | 3598 | SCREW (2) | FLHTCUTG |
8 | 6029 | WASHER (2) | FLHTCUTG |
9 | 6716 | WASHER (2) | FLHTCUTG |
10 | 7716 | LOCKNUT (6) | FLHTCUTG |
11 | 8500A | HINGE PIN KIT, w/ 3595 (2) | FLHTCUTG |
12 | 10102 | CLIP, antenna cable (4) | FLHTCUTG |
13 | 11486 | GROMMET | FLHTCUTG |
14 | 11507 | GROMMET, split | FLHTCUTG |
15 | 53128-09 | BOTTOM ASSEMBLY, Tour-Pak (prime) | FLHTCUTG |
53134-09BHY | BOTTOM ASSEMBLY, Tour-Pak (vivid black) | FLHTCUTG | |
53134-09CPS | BOTTOM ASSEMBLY, Tour-Pak (dark blue pearl) | FLHTCUTG | |
53134-09CYT | BOTTOM ASSEMBLY, Tour-Pak (red hot sunglo) | FLHTCUTG | |
16 | 53165-89A | POUCH, Tour-Pak | FLHTCUTG |
17 | 53429-93 | BUMPER (2) | FLHTCUTG |
18 | 53447-87 | HINGE, lower (2) | FLHTCUTG |
19 | 53478-80 | BACKING PLATE, brace | FLHTCUTG |
20 | 53563-82 | BRACKET, cable mounting | FLHTCUTG |
21 | 53615-85A | SPACER (2) | FLHTCUTG |
22 | 53616-85 | CATCH, lower | FLHTCUTG |
23 | 53788-06 | LIGHT, right-bottom, Tour-Pak, sidemarker, w/ 73152-96BK & 73131-96 | FLHTCUTG |
53789-06 | LIGHT, left-bottom, Tour-Pak, sidemarker, w/ 73152-96BK & 73131-96 | FLHTCUTG | |
24 | 57978-00 | GROMMET (2) | FLHTCUTG |
25 | 73152-96BK | SOCKET HOUSING, 2-place (2) | FLHTCUTG |
26 | 73191-96 | TERMINAL, socket, 16-20 gauge (4) | FLHTCUTG |
27 | 83380-09 | BRACKET, support, Tour-Pak (1) | FLHTCUTG |
28 | 90649-07 | BODY, latch (2) | FLHTCUTG |
29 | 90755-09 | PLATE, Tour-Pak reinforcing | FLHTCUTG |
30 | 90844-80 | ACORN NUT (2) | FLHTCUTG |
31 | 90964-63 | BACKING PLATE (4) | FLHTCUTG |
32 | 90965-63 | RIVET (12) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 3595 | SCREW (4) | FLHTCUTG |
2 | 6970 | WASHER | FLHTCUTG |
3 | 7128 | LOCKWASHER | FLHTCUTG |
4 | 7586 | JAM NUT | FLHTCUTG |
5 | 14651-06 | DECAL, USA | FLHTCUTG |
6 | 53415-06 | GASKET, cover | FLHTCUTG |
7 | 53426-87 | HINGE, cover, upper (2) | FLHTCUTG |
8 | 53486-85 | PAD (2) | FLHTCUTG |
9 | 53564-97 | TETHER, flexible | FLHTCUTG |
10 | 53570-89 | BRACKET, cable mounting | FLHTCUTG |
11 | 53617-85 | GUIDE, lock | FLHTCUTG |
12 | 53641-02 | WASHER | FLHTCUTG |
13 | 53848-00 | LOCK, w/ 7128 & 7586 (specify key code) | FLHTCUTG |
14 | 58709-86 | RIVET, nylon (black) (2) | FLHTCUTG |
15 | 71452-91A | KEY (specify key #) | FLHTCUTG |
16 | 79042-06 | COVER, Tour-Pak (prime) | FLHTCUTG |
79039-06BHY | COVER, Tour-Pak, w/ 14651-06 (vivid black) | FLHTCUTG | |
79039-08CPC | COVER, Tour-Pak, w/ 14651-06 (dark blue pearl) | FLHTCUTG | |
79039-09CYT | COVER, Tour-Pak, w/ 14651-06 (red hot sunglo) | FLHTCUTG | |
17 | 84850-92 | NUT, lock | FLHTCUTG |
18 | 90686-92 | CAM HOOK | FLHTCUTG |
19 | 90688-85 | BACKING PLATE (2) | FLHTCUTG |
20 | 90705-97 | HASP, rivet | FLHTCUTG |
21 | 90821-74C | LABEL, load limit | FLHTCUTG |
22 | 90964-63 | BACKING PLATE (4) | FLHTCUTG |
23 | 90965-63 | RIVET (12) | FLHTCUTG |

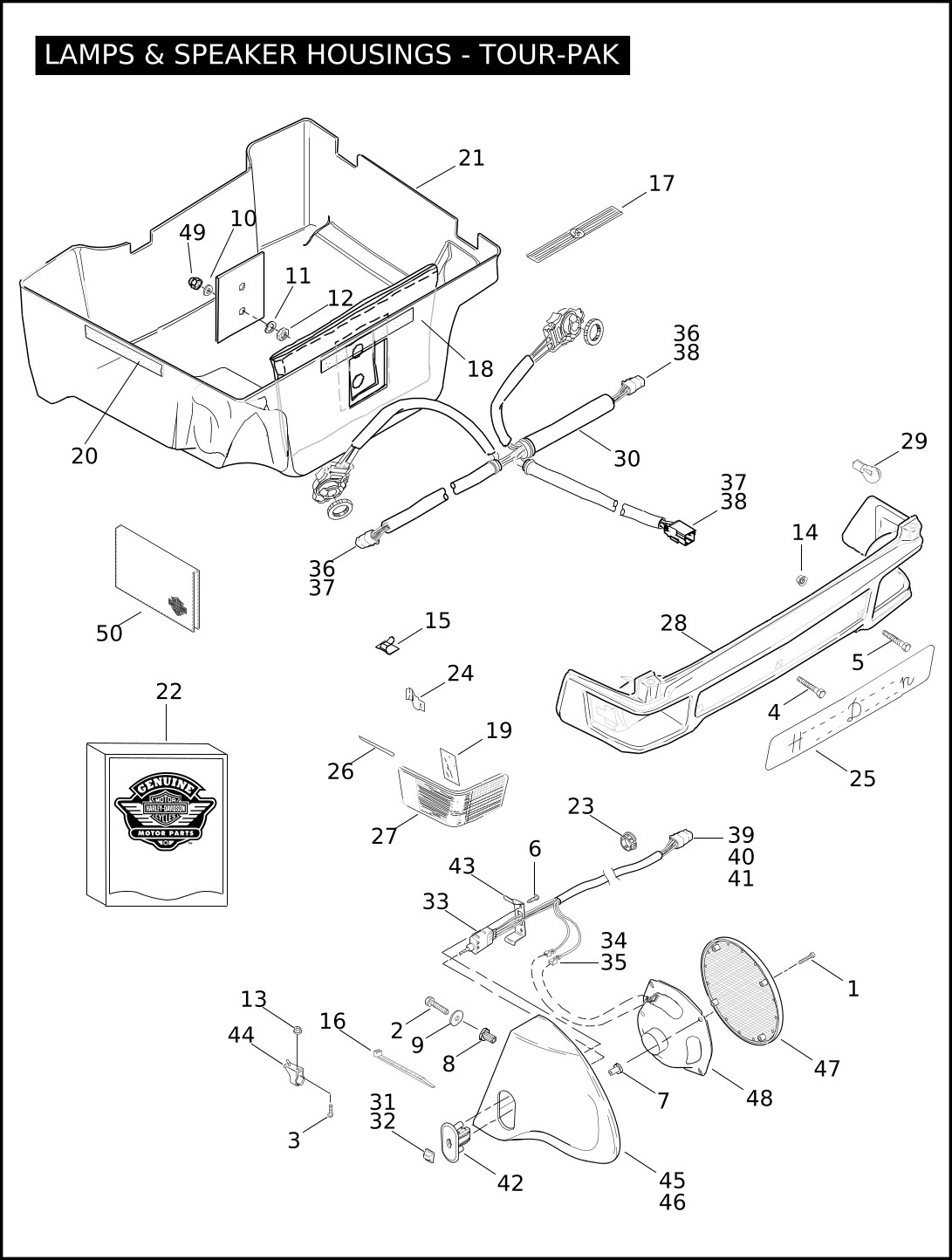

Index No. | Part No. | Description | Model(s) |
1 | 2963 | SCREW, speaker mounting, rear (8) | FLHTCUTG |
2 | 2551W | BOLT (6) | FLHTCUTG |
3 | 2563 | SCREW | FLHTCUTG |
4 | 4922 | SCREW (2) | FLHTCUTG |
5 | 4930 | SCREW (4) | FLHTCUTG |
6 | 3612 | SCREW (4) | FLHTCUTG |
7 | 5210 | WELL NUT (8) | FLHTCUTG |
8 | 5211 | CRIMP NUT (6) | FLHTCUTG |
9 | 6036 | WASHER (6) | FLHTCUTG |
10 | 6716 | WASHER (2) | FLHTCUTG |
11 | 7229W | LOCKWASHER (2) | FLHTCUTG |
12 | 7624 | LOCKNUT (2) | FLHTCUTG |
13 | 7838 | NUT | FLHTCUTG |
14 | 7878 | NUT (4) | FLHTCUTG |
15 | 10102 | CLIP, antenna cable (4) | FLHTCUTG |
16 | 10181 | CABLE STRAP (4) | FLHTCUTG |
17 | 14651-06 | DECAL, USA (chrome/black) | FLHTCUTG |
18 | 53165-89A | POUCH, Tour-Pak | FLHTCUTG |
19 | 53166-89 | REFLECTOR (2) | FLHTCUTG |
20 | 53170-89 | FASTENER, velcro, cut to suit (5) | FLHTCUTG |
21 | 53278-06A | LINER, molded | FLHTCUTG |
22 | 53598-88A | LINER, removable | FLHTCUTG |
23 | 58010-98 | BUSHING, open/close (2) | FLHTCUTG |
24 | 58380-89 | CLIP, housing (2) | FLHTCUTG |
25 | 58381-06 | NAMEPLATE | FLHTCUTG |
26 | 58382-89 | SEAL, lamp lens (4) | FLHTCUTG |
27 | 58383-89 | LENS, left | FLHTCUTG |
58384-89 | LENS, right | FLHTCUTG | |
28 | 58385-93 | HOUSING, lamp | FLHTCUTG |
29 | 68168-89A | BULB, dual (2) | FLHTCUTG |
30 | 70648-00A | WIRING HARNESS, luggage box, w/ 73102-96BK, 73103-96BK & 73190-96 | FLHTCUTG |
31 | 71814-98 | KNOB, ptt vol-/vol+ rear control switch | FLHTCUTG |
32 | 71823-98 | KNOB, mode select up/down rear control switch | FLHTCUTG |
33 | 71834-98 | SWITCH ASSEMBLY, rear controls (2), w/ 10181 & 74191-98 | FLHTCUTG |
34 | 72290-94 | TERMINAL, female 1/4 in. (2) | FLHTCUTG |
35 | 72294-94 | TERMINAL, female 16-20 gauge (2) | FLHTCUTG |
36 | 73102-96BK | PIN HOUSING, 2-place (2) | FLHTCUTG |
37 | 73103-96BK | PIN HOUSING, 3-place | FLHTCUTG |
38 | 73190-96 | TERMINAL, pin, 16-20 AWG (7) | FLHTCUTG |
39 | 74116-98BK | HOUSING, 6-way socket (black) (2) | FLHTCUTG |
40 | 74156-98 | SOCKET LOCK, 6-way (2) | FLHTCUTG |
41 | 74191-98 | SOCKET TERMINAL (12) | FLHTCUTG |
42 | 76129-98 | HOUSING, rear control switch (2) | FLHTCUTG |
43 | 76130-98 | BRACKET, rear control switch housing (2) | FLHTCUTG |
44 | 76265-98 | BRACKET, rear headset tether | FLHTCUTG |
45 | 76303-98B | SPEAKER BOX, left rear | FLHTCUTG |
46 | 76304-98B | SPEAKER BOX, right rear | FLHTCUTG |
47 | 76307-98 | GRILLE, rear speaker (2) | FLHTCUTG |
48 | 77029-06 | SPEAKER, 5.25 inch (2) | FLHTCUTG |
49 | 90844-80 | ACORN NUT (2) | FLHTCUTG |
50 | 99461-89 | COVER, owner manual | FLHTCUTG |

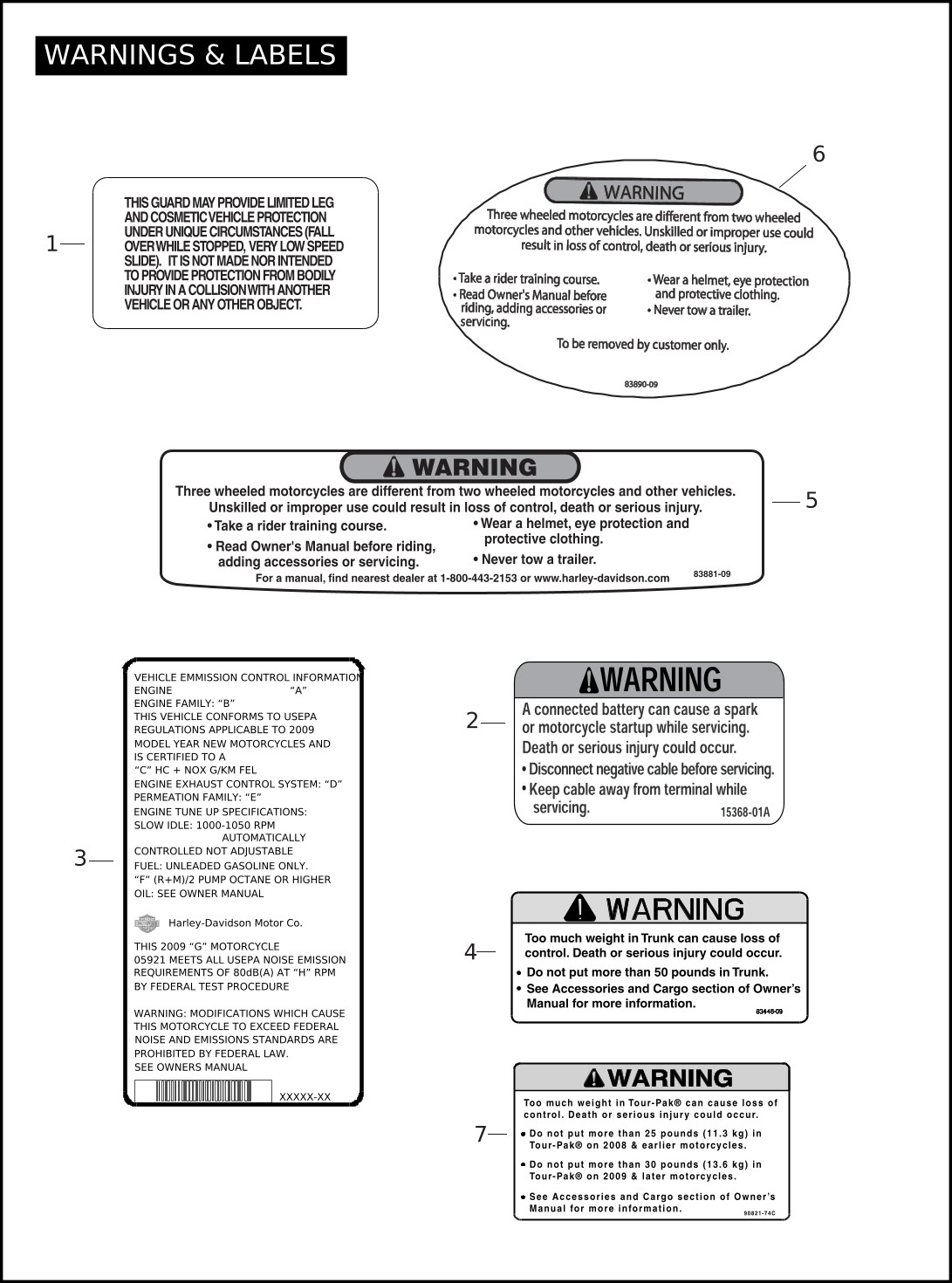

Index No. | Part No. | Description | Model(s) |
1 | 14148-86 | ENGINE GUARD LABEL | FLHTCUTG |
2 | 15368-01A | BATTERY DISCONNECT LABEL | FLHTCUTG |
3 | 83375-09 | EMISSIONS LABEL (Domestic, Canada) | FLHTCUTG |
83376-09 | EMISSIONS LABEL (California) | FLHTCUTG | |
83463-09 | EMISSIONS LABEL (French) (Canada) (not shown) | FLHTCUTG | |
4 | 83446-09 | LABEL, trunk, load limit | FLHTCUTG |
5 | 83881-09 | AIR CLEANER WARNING LABEL (chrome) (Domestic, California) | FLHTCUTG |
6 | 83890-09 | MIRROR WARNING LABEL | FLHTCUTG |
7 | 90821-74C | LABEL, Tour Pak, load limit | FLHTCUTG |
Part No. | Description |
1039 | SCREW 5/16-18 X 2-1/2 hex flange head (Grade 8) |
1062 | SCREW 1/4-20 X 5/8 TORX head (Grade 8) |
11207 | WASHER |
2375 | SCREW No. 10-24 X 1/2 socket head, with lockpatch (chrome) |
2445 | SCREW 1/4-20 X 9/16 button head |
2446 | SCREW 1/4-20 X 5/8 TORX socket button head |
2479 | SCREW 5/16-18 X 1-1/8 SEMS socket head |
2482 | SCREW 6-32 X 5/16 socket button head (stainless) |
2531 | SCREW No. 4-40 X 5/16 Pozidriv pan head (Grade 2) |
2551W | BOLT 1/4-20 X 1 hex head (Grade 5) |
2559 | SCREW No. 6-32 X 3/4 Phillips pan head, with lockwasher |
2563 | SCREW No. 10-24 X 5/8 TORX button head |
2579A | SCREW No. 8-32 X 5/16 Pozidriv oval head |
2604 | SCREW No. 10-32 X 1/2 Pozidriv pan head (Grade 2) |
2625 | SCREW No. 8-32 X 5/8 Pozidriv pan head (Grade 2) |
2647B | SCREW No. 10-24 X 3/4 socket head, self-locking |
2667 | BOLT 5/16-18 X 2 hex head (Grade 5) |
2708A | SCREW 5/16-18 X 1 socket head |
2724 | SCREW No. 10-16 X 1/2 (Grade 2) (chrome) |
2882W | SCREW 5/16-18 X 5/8 hex head (Grade 5) |
29269-83A | SCREW 15/16-18 X 5/8 hex button head, with lockpatch |
2952A | SCREW 1/4-20 X 1/2 SEMS truss head |
2955 | SCREW No. 6-32 X 1/4 Phillips pan head, with lockwasher |
2963 | SCREW No. 6-32 X 1-1/4 TORX pan head |
2965 | SCREW No. 10 X 2 pan head, self-tapping |
2968 | SCREW No. 8-32 X 3/4 TORX pan head |
2980 | SCREW M6 X 1 X 16mm hex flange head |
2995 | SCREW No. 10-16 X 3/4 pan head |
2998 | SCREW 5/16-18 X 1-1/8 hex head (Grade 5) |
3050 | SCREW No. 10-24 X 1-3/8 TORX head |
3057 | SCREW 7/16-14 X 1-1/4 hex head with washer, with lock patch |
3061 | SCREW 1/4-20 X 5/8 SEMS hex head |
3092 | SCREW 5/16-18UNRC X 2-1/4 hex head cap (Grade 8) |
3143 | SCREW 3/8-16 X 1 hex socket head, with lock patch |
31689-90 | BOLT M4 X 0.7 X 12 hex head |
3201WA | SCREW 5/16-18 X 1-1/4 knurled head |
3210A | SCREW 5/16-18 X 1-1/4 knurled head |
3227 | SCREW M5 (.08 pitch) X 35mm set |
3249 | SCREW 5/16-18 X 1-3/16 socket head (Grade 8) |
3275 | SCREW 5/16-18 X 3/4 socket head (Grade 8) |
3300 | SCREW 5/16-18 X 1-1/2 socket head, with lockpatch (Grade 8) |
3331 | SCREW 5/16-18 X 1 TORX button head, self-tapping (Grade 5) |
3368 | SCREW 9/16-1/2 X 3 hex head (Grade 8) |
3387 | SCREW No. 10-16 X 1.0 TORX pan head, self-tapping |
3391 | SCREW 1/4-20 X 7/16 hex flange head |
3403 | LOCKNUT M8-1.25 X 12mm flange (zinc) |
3445 | BOLT 5/16-18 X 9/16 hex head, with lockpatch (Grade 5) |
3484 | SCREW 5/16-18 X 1/2 hex head, with lockpatch (Grade 5) |
35078-79 | NUT 3/4-16 X .391 X 1 |
3514 | SCREW No. 8-32 X 1 fillister head (Grade 5) |
35241-06 | NUT 1-3/4-20 X .350 X 2-1/4 hex head |
35244-06 | SCREW 5/16-18 X 1-1/4 hex flange head |
35259-06 | SCREW No. 10-24 X 1/2 hex head (Grade 8) |
3529 | SCREW No. 10-32 X 1/4 hex slotted washer head, self-tapping |
3536 | BOLT 3/8-16 X 1-1/4 hex head (Grade 8) |
3537 | SCREW 1/4-28 X 1/2 flange head, with lockpatch |
3560WA | BOLT No. 10-24 X 3/8 |
3561WC | BOLT No. 10-24 X 3/8 |
3563 | SCREW 1/4-20 X 3/8 hex flange head (Grade 5) |
3576 | SCREW 5/16-18 X 1/2 hex head, with washer. |
3588 | SCREW 1/4-20 X 1/2 hex flange head |
3594 | SCREW 1/4-20 X 5/8 knurled head (Grade 8) |
3595 | SCREW No. 6-32 X 1/4 TORX head, with lockpatch |
3597 | SCREW No. 6-32 X 9/16 TORX pan head, thread-cutting |
3598 | SCREW No. 6-32 X 3/4 TORX pan head, thread-cutting |
3605 | BOLT 1/2-13 X 2-1/2 hex head (Grade 5) |
3612 | SCREW No. 10-16 X 1/2 TORX pan head, self-tapping |
3634 | SCREW 5/16-18 X 1.0 self-tapping |
3655A | SCREW 5/16-18 X 7/8 TORX pan head, with lockpatch (Grade 8) |
3658 | SCREW No. 10-24 X 1/2 TORX head (Grade 5) |
3692A | SCREW 5/16-18 X 1.0 hex head, with lockpatch |
3693A | SCREW 5/16-18 X 1-3/4 hex head, with lockpatch |
3699D | SCREW 3/8-16 X 2.0 hex flange head (Grade 8) |
3736A | SCREW 5/16-18 X 1-1/4 hex flange head, with lockpatch |
3746A | SCREW 1/4-20 X 2-1/4 hex flange head (Grade 8) |
3787 | BOLT 1/4-20 X 3/4 hex head (Grade 5) |
3929 | SCREW 5/16-18 X 1/2 hex head |
3983 | SCREW 3/8-16 X 1-5/8 hex flange head, with washer (Grade 8) |
3987 | BOLT 5/16-18 X 3/4 hex head (Grade 5) |
4015 | SCREW 1/4-20 X 7/8 socket button head (Grade 8) |
4032A | SCREW 3/8-16 X 2-1/2 socket head |
4132 | SCREW 1/4-20 X 1-1/8 TORX button head (Grade 5) (black) |
4194 | SCREW No. 10-24 X 5/16 TORX pan head (Grade 5) |
4240 | SCREW No. 10-24 X 3/16 hex head, with washer |
4293 | SCREW 1/4-20 X 1-1/8 TORX button head |
4296 | SCREW 5/16-18 X 2-1/4 socket button head |
4312C | SCREW M6 X 1.0 X 14mm, SEMS flange head (stainless) |
4313 | SCREW 3/8-16 X 1-1/4 socket head |
4365 | SCREW 1/4-20 X 1/2 socket button head (Grade 8) |
4419 | SCREW 5/16-18 X 1-3/4 SEMS hex head |
45405-75A | SCREW M8 X 1.25 x 27 hex socket head |
45718-60 | NUT 1-24 X 1.5 X 0.47 |
45727-08 | WASHER 1-1/32 X 2.0 X 1/16 |
4612 | SCREW 10-24 X 3/4 TORX pan head |
4622 | SCREW 1/2-13 X 2-1/4 hex flange with lockpatch |
4678 | SCREW 1/2-13 X 1-3/4 hex flange |
4685 | SCREW 3/8-16 X 1 hex flange |
4686 | SCREW 3/8-16 X 4 hex |
4687 | SCREW 3/8-16 X 1 hex socket, SEMS |
4688 | SCREW 3/8-16 X 1-1/4 SEMS hex socket head, with lock patch |
4696 | SCREW machine, pan lock |
4697 | SCREW machine, flat / lock |
4699 | SCREW button, TORX / lock |
4705 | SCREW 1/4-20 X 11/16 SEMS socket head, with lockpatch |
4718A | SCREW 1/4-20 X 1-1/2 knurled head, with lockpatch |
4721 | BOLT 3/8-16 X 1-1/2 hex head (Grade 5) |
4740A | SCREW 1/4-20 X 1-1/4 knurled head, with lockpatch (Grade 8) |
4741A | SCREW 1/4-20 X 1 socket head, with lockpatch |
4751 | SCREW 1/4-20 X 3/4 hex head, with lockpatch (Grade 8) (zinc) |
4775 | SCREW 3/8-16 X 1-1/4 hex head (Grade 5) |
4790 | SCREW No. 10-16 X 3/4 TORX head, self-tapping |
4795 | SCREW hex / lock |
4813A | SCREW 1/4-20 X 1-3/8 knurled head, with lockpatch |
4826 | SCREW 1/4-20 X 2-1/2 socket head, with washer |
4838 | SCREW 7/16-14 X 2-1/2 hex socket head, with washer, with lockpatch |
4868 | SCREW 3/8-16 X 3-3/4 hex flange head, with washer, with lockpatch |
4922 | SCREW No. 10-24 X 1 hex head (zinc plate) (Grade 2) |
4924 | SCREW 3/8-16 X 7/8 TORX button head (zinc plate) (Grade 5) |
4930 | SCREW No. 10-24 X 3/4 hex head (zinc plate) (Grade 2) |
5416 | BOLT 3/8-16 X 1/8 carriage (Grade 5) |
5429 | BOLT 1/4-20 X 1-1/2 carriage (Grade 2) |
54321-85 | NUT No. 8-32 X 1/2 X 1/8 (brass) |
6016 | WASHER 11/32 X 11/16 X 1/16 |
6019 | WASHER 3/8 X 29/32 X 1/16 |
6029 | WASHER 5/32 X 3/8 X 1/32 |
6036 | WASHER 17/64 X 1 X 1/16 |
6099 | WASHER 1/4 X 7/16 X 1/16 |
6101 | WASHER 17/64 X 27/64 X 1/16 |
6109 | WASHER 5/16 X 11/16 X 1/8 |
6113 | WASHER 1/2 X 13/16 X 1/32 |
6116 | WASHER 5/16 X 16/16 X 1/8 |
6127 | WASHER 13/32 X 13/16 X 5/64 |
6150W | WASHER 3/16 X 3/8 X 1/16 |
6220W | WASHER 1/4 X 7/16 X 1/32 |
6235 | WASHER 1/4 X 23/32 X 1/16 |
6294 | WASHER 3/8 X 1-1/8 X 7/32 |
6333 | WASHER 5/16 X 7/8 X 5/64 |
6334 | WASHER 7/16 X 29/32 X 1/16 |
6408HB | WASHER 25/64 X 1.0 X 7/64 |
6497HW | WASHER 29/64 X 1-1/8 X 1/16 |
6532 | WASHER 3/8 X 3/4 X 1/8 |
6594 | WASHER 5/8 X 1-1/8 X 3/32 |
6645 | WASHER 11/32 X 1-1/32 X 1/8 |
6701 | WASHER 3/8 X 13/16 X 1/16 |
6702 | WASHER 5/16 X 11/16 X 1/16 |
6703 | WASHER 1/4 X 5/8 X 1/16 |
6716 | WASHER No. 10 X 1/2 X 3/64 |
6718 | WASHER 1/2 X 1-1/16 X 3/32 |
6762B | WASHER 11/16 X 29/32 X 1/32 |
67718-60A | SCREW 8-14 x 1/2 phillips head self-tapping |
67721-48 | SCREW 8-32 X 1/4 phillips head self-tapping |
68026-99 | SCREW No. 8-32 X 1 Phillips pan head (stainless) |
68042-99 | SCREW No. 8-32 X 3/8 TORX head |
6970 | WASHER 1/4 X 1/2 X 1/16 spring |
7038 | LOCKWASHER 3/8 |
7041 | LOCKWASHER 5/16 |
7068 | LOCKWASHER 1/2 |
7127 | LOCKWASHER 5/16 internal tooth |
7128 | LOCKWASHER 9/32 internal tooth |
7130W | LOCKWASHER 3/8 internal tooth |
7229W | LOCKWASHER 1/4 internal/external tooth |
7415A | WASHER 11/32 X 7/8 X 1/8 rubber |
7495 | NUT M6 X 1.0 flange lock |
7531 | LOCKNUT 5/16-18 X 9/32 X 1/2 flange |
7549A | ACORN NUT 5/16-18 X 9/16 X 1/2 |
7576 | NUT 5/16-18 UNC keps flange |
7586 | JAMNUT 9/32-28 X 1/4 |
7593 | NUT 5/16-24 flange |
7600 | NUT No. 4-40 keps |
7601 | LOCKNUT 3/8-16 flange |
7606 | LOCKNUT No. 8-32 X 1/4 X 1/4 hex (chrome) |
7624 | LOCKNUT No. 10-24 X 1/4 X 3/8 |
76259-86 | NUT 1/2-20 hex jam |
7629 | NUT No. 10-32 X 3/8 keps |
7667 | NUT 3/8-16 X 9/32 X 9/16 nylon insert |
7686 | LOCKNUT 1/4-20 X 5/16 X 7/16 |
7688 | NUT 1/4-20 X 7/32 X 7/16 (Grade 2) |
7716 | LOCKNUT 1/4-20 X 7/16 flange |
7720 | ACORN NUT 5/16-24 (chrome) |
7739 | LOCKNUT 5/16-18 X 11/32 X 1/2 |
7744 | JAMNUT 5/16-24 X 3/16 X 1/2 (Grade 2) |
7748W | NUT 5/16-18 X 1/4 X 1/2 (Grade 2) |
7763W | JAMNUT 5/16-18 X 3/16 X 1/2 |
7768W | LOCKNUT 1/2-13 X 19/32 X 3/4 |
7783 | NUT 3/8-16 X 5/16 X 9/16 (Grade 2) |
7792 | NUT 1/4-20 X 1/4 (Grade 2) |
780 | SCREW 1/4-20 X 7/8 SEMS hex head (Grade 8) |
7823 | NUT 5/8-18 X 3/8 X 15/16 slotted (Grade 2) |
7825 | LOCKNUT 7/16-20 X 7/16 X 5/8 |
7830 | NUT No. 8-32 keps |
7838 | NUT No. 10-24 keps |
7848W | JAMNUT 7/16-20 X 1/4 X 11/16 (Grade 2) |
786A | BOLT 5/16-18 X 2-1/4 hex head (Grade 5) |
7878 | NUT No. 10-24 X 7/32 X 3/8 flange |
791A | SCREW 3/8-18 X 2-1/4 hex flange head (Grade 5) |
7992 | ACORN NUT 5/16-18 |
8108 | SPEEDNUT 1/4-20 |
8300 | SCREW 1/2-20 X 2-3/4 hex head (Grade 8) (zinc plate) |
8308 | SCREW hex, SEMS / lock |
8309 | NUT hex |
8313 | SCREW hex, SEMS / lock |
8314 | SCREW hex flange |
8319 | SCREW hex flange / lock |
8327 | WASHER |
8329 | SCREW button, TORX |
83312-09 | NUT bearing retainer |
83323-09 | BOLT bearing cap |
8333 | SCREW socket head, low profile |
8335 | LOCKWASHER ext. tooth |
8337 | LOCKNUT nylon insert |
84850-92 | NUT 3/4-24 X 5/32 |
856A | SCREW 5/16-24 X 1 socket head (Grade 8) |
882 | SCREW 1/4-20 X 7/8 knurled head, with washer (Grade 8) |
895 | SCREW 5/16-18 X 3.0 hex flange head (Grade 5) |
8972 | WASHER 1-1/4 X 1-53/64 X 1/8 |
90770-79 | SCREW No. 8-32 X 3/8 Pozidriv head, self-tapping |
90844-80 | ACORN NUT No. 10 X 3/8 flange (Grade 2) |
924 | SCREW 1/4-20 X 33/64 socket pan head |
925 | SCREW 1/4-28 X 5/8 socket button head (Grade 8) |
926 | BOLT 1/4-20 X 5/8 button head |
928 | BOLT M5 X 0.8 X 35.2 hex head |
929A | SCREW M4 X 0.7 X 11.8 flange head |
932 | SCREW 1/4-20 X 1/2 truss head (chrome) |
942 | SCREW 1/4-20 X 3/4 TORX button head, with lockpatch (Grade 8) |
946 | SCREW 1/4-20 X 2-1/4 socket button head, with lockpatch (Grade 8) |
Index No. | Part No. | Description | Model(s) |
7 | 16699-06 | SNAP RING (4) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
6 | 23729-07A | FLYWHEEL ASSEMBLY KIT | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
2 | 4688 | SCREW (3) | FLHTCUTG |
11 | 47460-09BHP | END CAP, front mount | FLHTCUTG |
12 | 83874-09 | BRACKET, tie link | FLHTCUTG |
13 | 83875-09 | SPACER, bracket, tie link (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
11 | 83379-09 | INSERT, air cleaner, TriGlide | FLHTCUTG |
12 | 83881-09 | WARNING LABEL, air cleaner (chrome) | FLHTCUTG |
13 | 83951-09 | COVER, air cleaner, w/ 83881-09 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
5 | 30041-08 | ROTOR ASSEMBLY | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
11 | 33097-09 | TRANSMISSION ASSEMBLY, complete (chrome & black) | FLHTCUTG |
22 | 83837-09 | TRANSMISSION CASE SUBASSEMBLY (black) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
6 | 37810-08A | RETAINER, sprocket | FLHTCUTG |
8 | 40040-05 | REAR BELT, 139 T, 1-1/8 inch | FLHTCUTG |
11 | 83424-09 | SPROCKET ASSEMBLY, rear, 70 T, w/ bearing (chrome) | FLHTCUTG |
12 | 83935-09 | COMPENSATOR ASSEMBLY | FLHTCUTG |
13 | 83936-09 | SPRING PACK | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
7 | 38700-08A | BRACKET, hand lever | FLHTCUTG |
13 | 71603-02B | HOUSING, left hand, reverse switch (black) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
3 | 2579A | SCREW, cover (2) | FLHTCUTG |
9 | 9907 | WIRE TERMINAL (2) | FLHTCUTG |
10 | 10149 | CLIP, t-stud (4) | FLHTCUTG |
13 | 40922-87 | DUST BOOT | FLHTCUTG |
18 | 42454-99A | RESERVOIR KIT, master cylinder | FLHTCUTG |
20 | 42568-05 | GASKET, master cylinder reservoir cover | FLHTCUTG |
21 | 46457-05 | MASTER CYLINDER COVER KIT, rear, DOT4, w/ 42568-05 (black) | FLHTCUTG |
23 | 72023-51D | SWITCH KIT, rear brakelite w/ 9907 | FLHTCUTG |
24 | 83393-09 | BRAKE LINE, right-rear, master cylinder to rear caliper | FLHTCUTG |
25 | 83430-09 | MASTER CYLINDER ASSEMBLY, w/ 3, 12, 13, 18 & 21 | FLHTCUTG |
26 | 83431-09 | BRACKET, mounting, rear master cylinder | FLHTCUTG |
27 | 11688 | RETAINING RING | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 534 | COTTER PIN, parking brake (3) | FLHTCUTG |
2 | 2667 | BOLT, parking brake (3) | FLHTCUTG |
3 | 2882W | SCREW | FLHTCUTG |
4 | 4687 | SCREW, w/ lock patch (6) | FLHTCUTG |
5 | 4688 | SCREW, w/ lock patch (2) | FLHTCUTG |
6 | 6702 | WASHER, plain, parking brake (3) | FLHTCUTG |
7 | 7041 | LOCKWASHER, parking brake (2) | FLHTCUTG |
9 | 7763W | JAM NUT, parking brake | FLHTCUTG |
10 | 9990W | CLAMP | FLHTCUTG |
11 | 10092 | J-CLAMP | FLHTCUTG |
12 | 10149 | CLIP, t-stud (4) | FLHTCUTG |
13 | 11321 | CABLE STRAP (2) | FLHTCUTG |
14 | 83421-09 | PARKING BRAKE ASSEMBLY, w/ 1, 2, 6, 7, 9, 16 & 18 | FLHTCUTG |
15 | 83443-09 | BOOT, parking brake | FLHTCUTG |
16 | 83836-09 | CLEVIS PIN, parking brake (2) | FLHTCUTG |
17 | 83884-09 | SET SCREW | FLHTCUTG |
18 | 83891-09 | KNOB KIT, parking brake, w/ 83884-09 | FLHTCUTG |
19 | 83892-09 | KIT, parking brake, w/ 1, 2, 6, 9 & 16 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
7 | 83475-09 | BRAKE LINE ASSEMBLY, front | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
2 | 8314 | SCREW (4) | FLHTCUTG |
3 | 8330 | O-RING (4) | FLHTCUTG |
4 | 8332 | BUSHING (2) | FLHTCUTG |
5 | 8333 | SCREW, low profile (8) | FLHTCUTG |
6 | 8337 | LOCKNUT, nylon insert (2) | FLHTCUTG |
8 | 41783-08 | BLEEDER BOLT ASSEMBLY, BANJO, w/ 4700, 5441 & 10965 (2) | FLHTCUTG |
9 | 42853-06 | CAP, bleeder screw (2) | FLHTCUTG |
10 | 83425-09 | BRAKE ROTOR, rear (2) | FLHTCUTG |
11 | 83426-09 | CALIPER ASSEMBLY, rear, right hand, w/ 3, 4, 5, 6, 13, 14, 15, 16, 17, 18 & 19 | FLHTCUTG |
12 | 83427-09 | CALIPER ASSEMBLY, rear, left hand, w/ 3, 4, 5, 6, 14, 15, 16, 17, 18, 19 & 20 | FLHTCUTG |
13 | 83902-09 | BRACKET, parking brake, right hand | FLHTCUTG |
14 | 83903-09 | ACTUATOR ARM, parking brake (2) | FLHTCUTG |
15 | 83904-09 | DUST BOOT (2) | FLHTCUTG |
16 | 83905-09 | SPRING (2) | FLHTCUTG |
17 | 83906-09 | BRACKET, mounting (2) | FLHTCUTG |
18 | 83907-09 | PIN, mounting, threaded (2) | FLHTCUTG |
19 | 83908-09 | RETAINING RING (4) | FLHTCUTG |
20 | 83910-09 | BRACKET, parking brake, left hand | FLHTCUTG |
21 | 83911-09 | KIT, brake pads w/ 8337, 83907-09 & 83908-09 (set of 4) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 520W | COTTER PIN (1) | FLHTCUTG |
3 | 6594 | WASHER | FLHTCUTG |
4 | 7823 | NUT | FLHTCUTG |
12 | 83326-09 | WHEEL, cast, 16 in., 7 spoke, w/o bearings & sleeve (black) | FLHTCUTG |
13 | 83888-09 | SPACER (2) | FLHTCUTG |
14 | 83889-09 | AXLE | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4751 | SCREW, hex w/ lock (2) | FLHTCUTG |
2 | 6703 | WASHER, plain (2) | FLHTCUTG |
3 | 40999-87 | VALVE STEM, cast wheels | FLHTCUTG |
4 | 41123-79 | VALVE CAP | FLHTCUTG |
5 | 83324-09 | TIRE (2) | FLHTCUTG |
6 | 83327-09 | WHEEL, rear, 7 spoke, 15 inch (black) | FLHTCUTG |
7 | 83328-09 | LUG NUT, rear wheel (chrome) (8) | FLHTCUTG |
8 | 83383-09 | CENTER CAP ASSEMBLY, rear wheel (2) | FLHTCUTG |
9 | 83385-09 | CLAMP, center cap (2) | FLHTCUTG |
10 | 95595-84 | WEIGHT, 1/4 oz. cast wheels (silver) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4795 | SCREW (8) | FLHTCUTG |
2 | 6701 | WASHER, plain (8) | FLHTCUTG |
3 | 8308 | SCREW (8) | FLHTCUTG |
4 | 8313 | SCREW, hex socket (10) | FLHTCUTG |
5 | 8319 | SCREW, hex flange (if equipped) (4) | FLHTCUTG |
6 | 40278-08 | ISOLATER, rubber (6) | FLHTCUTG |
7 | 83310-09 | T-BOLT, bearing retainer (8) | FLHTCUTG |
8 | 83311-09 | STUD, wheel (8) | FLHTCUTG |
9 | 83312-09 | NUT, bearing retainer (8) | FLHTCUTG |
10 | 83313-09 | RETAINER, bearing (2) | FLHTCUTG |
11 | 83314-09 | BEARING, wheel (2) | FLHTCUTG |
12 | 83315-09 | RETAINER, axle shaft (2) | FLHTCUTG |
13 | 83316-09 | RETAINER, snap ring (2) | FLHTCUTG |
14 | 83317-09 | BEARING, case (2) | FLHTCUTG |
15 | 83323-09 | BOLT, bearing cap (4) | FLHTCUTG |
16 | 83331-09 | SNAP RING, sprocket bearing | FLHTCUTG |
17 | 83371-09A | AXLE ASSEMBLY, rear, w/ 3, 4, 5, 6, 14, 15, 16, 18, 19, 20, 21, 22, 23, 24, 25 & 29 | FLHTCUTG |
18 | 83402-09 | SHAFT ASSEMBLY, axle, left hand, w/ 8, 10, 11, 12 & 13 | FLHTCUTG |
19 | 83403-09 | SHAFT ASSEMBLY, axle, right hand, w/ 8, 10, 11, 12 & 13 | FLHTCUTG |
20 | 83408-09A | HOUSING, axle, rear | FLHTCUTG |
21 | 83850-09 | KIT, COMPENSATOR BOWL, w/ 8313 | FLHTCUTG |
22 | 83424-09 | SPROCKET ASSEMBLY, 70T | FLHTCUTG |
23 | 83429-09 | BRACKET, caliper reaction (2) | FLHTCUTG |
24 | 83450-09 | DIFFERENTIAL ASSEMBLY, rear, w/ 26, 27 & 28 | FLHTCUTG |
25 | 83456-09 | DOWEL PIN (if equipped) (2) | FLHTCUTG |
26 | 83459-09 | FITTING, grease | FLHTCUTG |
27 | 83460-09 | PLUG, grease | FLHTCUTG |
28 | 83848-09 | BEARING SEAL (2) | FLHTCUTG |
29 | 83849-09 | RING GEAR, reverse (if equipped) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 2998 | SCREW | FLHTCUTG |
2 | 7531 | LOCKNUT | FLHTCUTG |
3 | 7992 | ACORN NUT | FLHTCUTG |
4 | 8324 | WASHER | FLHTCUTG |
5 | 83808-09 | STEERING DAMPER | FLHTCUTG |
7 | 83864-09 | SPACER, damper rod side bracket | FLHTCUTG |
8 | 83865-09 | BRACKET, steering damper | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
5 | 8300 | SCREW (2) | FLHTCUTG |
8 | 45442-86 | GUIDE BUSHING (2) | FLHTCUTG |
18 | 83374-09 | BRACKET ASSEMBLY, fork stem, w/ 608 & 48365-48A | FLHTCUTG |
19 | 83404-09 | BRACKET, upper fork stem | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
22 | 60253-07 | REFLECTOR, amber (2) | FLHTCUTG |
23 | 83499-09 | SPRING (2) | FLHTCUTG |
24 | 83800-09 | FORK ASSEMBLY, complete (left-hand) | FLHTCUTG |
25 | 83801-09 | FORK ASSEMBLY, complete (right-hand) | FLHTCUTG |
26 | 83804-09 | FORK TUBE ASSEMBLY, w/ 45866-84 (2) | FLHTCUTG |
27 | 83815-09 | SLIDER, fork (left-hand), w/ 45858-77 | FLHTCUTG |
28 | 83817-09 | SLIDER, fork (right-hand), w/ 45858-77 & 45998-73 (2) | FLHTCUTG |
29 | 49377-09 | FORK REBUILD KIT, w/ 4, 10, 11, 13, 14, 15, 16 & 18 (not shown) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4622 | SCREW (4) | FLHTCUTG |
2 | 4795 | SCREW (6) | FLHTCUTG |
9 | 83480-09 | SHOCK ABSORBER, rear, w/ 54320-97 (2) | FLHTCUTG |
10 | 83497-09 | VALVE & AIRLINE ASSEMBLY, rear shock w/ 54321-85, 54354-94A & 54357-03 | FLHTCUTG |
11 | 83860-09 | BRACKET ASSEMBLY, shock mounting, left hand, lower | FLHTCUTG |
12 | 83861-09 | BRACKET ASSEMBLY, shock mounting, right hand, lower | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
2 | 3484 | SCREW (2) | FLHTCUTG |
8 | 6116 | WASHER (2) | FLHTCUTG |
19 | 50096-09 | BRACKET | FLHTCUTG |
25 | 83411-09BHP | FRAME, main, w/ 48315-60 & 50972-75 | FLHTCUTG |
26 | 83482-09 | INSERT, side cover mount (2) | FLHTCUTG |
27 | 83865-09 | BRACKET, steering damper | FLHTCUTG |
29 | 90329-98 | PLUG (black) (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
2 | 3391 | SCREW (2) | FLHTCUTG |
4 | 4685 | SCREW (4) | FLHTCUTG |
5 | 4686 | SCREW, hex (2) | FLHTCUTG |
6 | 4687 | SCREW, hex socket (6) | FLHTCUTG |
18 | 83366-09 | REAR FORK, w/ 9208 & 48489-02 | FLHTCUTG |
19 | 83373-09 | ADAPTER PLATE, rear fork (2) | FLHTCUTG |
20 | 83382-09 | RUBBER MOUNT (2) | FLHTCUTG |
21 | 83407-09 | BRACE ASSEMBLY (2) | FLHTCUTG |
22 | 83466-09BHP | FRAME, intermediate | FLHTCUTG |
23 | 83943-09 | BRACKET, switch, bank angle | FLHTCUTG |
24 | 83496-09 | NUT, pivot, rear (2) | FLHTCUTG |
25 | 83886-09 | WASHER (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4678 | SCREW | FLHTCUTG |
2 | 4685 | SCREW, hex flange (8) | FLHTCUTG |
3 | 6408HB | WASHER, hex (8) | FLHTCUTG |
4 | 6718 | WASHER, plain (2) | FLHTCUTG |
5 | 7768W | LOCKNUT, hex | FLHTCUTG |
6 | 8328 | WASHER, rod end (2) | FLHTCUTG |
8 | 83823-09 | PANHARD ROD ASSEMBLY, w/ 76259-86 | FLHTCUTG |
9 | 83871-09 | SUB-FRAME ASSEMBLY, rear | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 882 | SCREW, sems/lock (2) | FLHTCUTG |
11 | 59768-97 | SEAT NUT KIT, w/ nut & retention washer | FLHTCUTG |
12 | 83445-09 | BACKREST FLAP, passenger | FLHTCUTG |
14 | 91583-99 | HANDRAIL ASSEMBLY, passenger | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
17 | 50938-04 | PIN PIVOT KIT | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
13 | 72241-94A | TERMINAL, 10 ring, 14-18 gauge | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
8 | 71621-08 | STOPLAMP SWITCH KIT, w/ 10181 & 72266-94 | FLHTCUTG |
9 | 71683-06A | SWITCH KIT, right turn signal, w/ 10181 & 72266-94 | FLHTCUTG |
10 | 71684-06A | SWITCH KIT, engine stop/start, w/ 10181 & 72266-94 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
6 | 10006 | CABLE STRAP | FLHTCUTG |
11 | 71603-02B | HOUSING, left hand, reverse switch (black) | FLHTCUTG |
12 | 71699-07 | SWITCH, clutch, w/ 10181 & 72266-94 | FLHTCUTG |
13 | 71642-08 | SWITCH ASSEMBLY, audio control +/-, w/ 10181 & 72266-94 | FLHTCUTG |
16 | 71711-02 | HOUSING, right hand, top (black) | FLHTCUTG |
17 | 71714-02 | BRACKET, switch support | FLHTCUTG |
18 | 71817-07 | PLUG, w/ hole, switch | FLHTCUTG |
23 | 72415-07GY | HOUSING, 4-way pin (gray) | FLHTCUTG |
27 | 83338-09 | KIT - HAND SWITCH ASSEMBLY, reverse, w/ 10006, 71714-02, 71817-07 & 72169-07 | FLHTCUTG |
28 | 83883-09 | HAND SWITCH ASSEMBLY, reverse w/ 6, 13, 16, 17, 18, 21, 23 & 27 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
24 | 83453-09 | SKIRT, outer fairing | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
32 | 83464-09 | BRACKET, antenna, left hand | FLHTCUTG |
33 | 83465-09 | BRACKET, antenna, right hand | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
15B | 74419-96A | SENSOR, air temperature, w/ 73103-96BK | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
18 | 58816-05A | FAIRING, lower - left (unpainted) | FLHTCUTG |
58836-05DH | FAIRING, lower - left (vivid black) | FLHTCUTG | |
58836-08CPC | FAIRING, lower - left (dark blue pearl) | FLHTCUTG | |
58836-09CYS | FAIRING, lower - left (red hot sunglo) | FLHTCUTG | |
58817-05A | FAIRING, lower - right (unpainted) | FLHTCUTG | |
58837-05DH | FAIRING, lower - right (vivid black) | FLHTCUTG | |
58837-08CPC | FAIRING, lower - right (dark blue pearl) | FLHTCUTG | |
58837-09CYS | FAIRING, lower - right (red hot sunglo) | FLHTCUTG | |
22 | 83834-09DH | CAP, fairing, lower - left (vivid black) | FLHTCUTG |
83834-09CPC | CAP, fairing, lower - left (dark blue pearl) | FLHTCUTG | |
83834-09CYS | CAP, fairing, lower - left (red hot sunglo) | FLHTCUTG | |
83835-09DH | CAP, fairing, lower - right (vivid black) | FLHTCUTG | |
83835-09CPC | CAP, fairing, lower - right (dark blue pearl) | FLHTCUTG | |
83835-09CYS | CAP, fairing, lower - right (red hot sunglo) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
3 | 3092 | SCREW (4) | FLHTCUTG |
10 | 7739 | LOCKNUT (4) | FLHTCUTG |
11 | 8338 | WASHER, clipped (4) | FLHTCUTG |
26 | 83942-09 | COVER, fender (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
8 | 83356-09BHY | FENDER ASSEMBLY, left hand, rear, w/ 5 & 6 (vivid black) | FLHTCUTG |
83356-09CPS | FENDER ASSEMBLY, left hand, rear, w/ 5 & 6 (dark blue pearl) | FLHTCUTG | |
83356-09CYT | FENDER ASSEMBLY, left hand, rear, w/ 5 & 6 (red hot sunglo) | FLHTCUTG | |
9 | 83359-09BHY | FENDER ASSEMBLY, right hand, rear, w/ 5 & 6 (vivid black) | FLHTCUTG |
83359-09CPS | FENDER ASSEMBLY, right hand, rear, w/ 5 & 6 (dark blue pearl) | FLHTCUTG | |
83359-09CYT | FENDER ASSEMBLY, right hand, rear, w/ 5 & 6 (red hot sunglo) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4696 | SCREW (2) | FLHTCUTG |
2 | 6703 | WASHER | FLHTCUTG |
6 | 68245-03 | LENS, tail lamp w/ 68026-99 (2) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 10006 | CABLE STRAP (2) | FLHTCUTG |
11 | 83334-09 | HARNESS, rear lights, w/ 73103-96BK, 73156-96BK, 73158-96BK, 73190-96 & 73191-96 | FLHTCUTG |
12 | 83386-09 | CONVERTER MODULE, tail & turn signal lamp, rear harness, w/ 73108-96BK, 73158-96BK, 73190-96 & 73191-96 | FLHTCUTG |
13 | 83439-09 | GROMMET | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 3201WA | SCREW (2) | FLHTCUTG |
2 | 3445 | BOLT (3) | FLHTCUTG |
3 | 3484 | SCREW (2) | FLHTCUTG |
4 | 6116 | WASHER (2) | FLHTCUTG |
5 | 6645 | WASHER (2) | FLHTCUTG |
6 | 6702 | WASHER | FLHTCUTG |
7 | 6703 | WASHER (2) | FLHTCUTG |
8 | 7739 | LOCKNUT (2) | FLHTCUTG |
11 | 70186-82 | GROUND STRAP | FLHTCUTG |
12 | 83822-09 | STUD | FLHTCUTG |
13 | 83318-09DH | MIDSECTION ASSEMBLY, w/ 9 & 10 (vivid black) (Also order locknut 7716, qty 6.) | FLHTCUTG |
83318-09CPC | MIDSECTION ASSEMBLY, w/ 9 & 10 (dark blue pearl) (Also order locknut 7716, qty 6.) | FLHTCUTG | |
83318-09CYS | MIDSECTION ASSEMBLY, w/ 9 & 10 (red hot sunglo) (Also order locknut 7716, qty 6.) | FLHTCUTG | |
14 | 83364-09DH | SIDE COVER ASSEMBLY, left hand, w/ 83416-09 (vivid black) | FLHTCUTG |
83364-09CPC | SIDE COVER ASSEMBLY, left hand, w/ 83416-09 (dark blue pearl) | FLHTCUTG | |
83364-09CYS | SIDE COVER ASSEMBLY, left hand, w/ 83416-09 (red hot sunglo) | FLHTCUTG | |
15 | 83365-09DH | SIDE COVER ASSEMBLY, right hand, w/ 83416-09 (vivid black) | FLHTCUTG |
83365-09CPC | SIDE COVER ASSEMBLY, right hand, w/ 83416-09 (dark blue pearl) | FLHTCUTG | |
83365-09CYS | SIDE COVER ASSEMBLY, right hand, w/ 83416-09 (red hot sunglo) | FLHTCUTG | |
16 | 83416-09 | STANDOFF, side cover assembly, left / right (4) | FLHTCUTG |
17 | 83417-09 | GASKET, side cover, left / right (2) | FLHTCUTG |
18 | 83482-09 | STANDOFF, side cover mounting (2) | FLHTCUTG |
19 | 83483-09 | GROMMET, side cover, left / right (6) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
4 | 4697 | SCREW, flat/lock (6) | FLHTCUTG |
5 | 4699 | SCREW, torx/lock (3) | FLHTCUTG |
8 | 8327 | WASHER | FLHTCUTG |
9 | 10927 | O-RING | FLHTCUTG |
10 | 10968 | O-RING (2) | FLHTCUTG |
11 | 52441-95 | BULB (2) | FLHTCUTG |
12 | 53865-06A | LOCK, w/ 10927 & 83900-09 (specify key code) | FLHTCUTG |
13 | 53868-06 | U-CLIP, lock | FLHTCUTG |
18 | 83337-09 | HINGE, left hand trunk door | FLHTCUTG |
19 | 83339-09 | HINGE, right hand trunk door | FLHTCUTG |
20 | 83341-09CPC | TRUNK DOOR (dark blue pearl) | FLHTCUTG |
83341-09CYS | TRUNK DOOR (red hot sunglo) | FLHTCUTG | |
83341-09DH | TRUNK DOOR (vivid black) | FLHTCUTG | |
21 | 83344-09 | LANYARD ASSEMBLY (2) | FLHTCUTG |
22 | 83362-09 | GROMMET, split | FLHTCUTG |
23 | 83395-09 | BRACKET, license plate, top | FLHTCUTG |
24 | 83396-09 | BRACKET, license plate, bottom | FLHTCUTG |
25 | 83398-09 | COVER, light, license plate | FLHTCUTG |
26 | 83418-09 | INSERT, square (2) | FLHTCUTG |
27 | 83419-09 | RUBBER BUMPER | FLHTCUTG |
28 | 83420-09 | CONTACT PAD, rubber | FLHTCUTG |
29 | 83433-09 | LATCH PIN (2) | FLHTCUTG |
30 | 83434-09 | COVER, trunk door, w/ 83446-09 | FLHTCUTG |
31 | 83446-09 | WARNING LABEL, trunk door | FLHTCUTG |
32 | 83887-09 | SPACER, lanyard (4) | FLHTCUTG |
33 | 83900-09 | LOCK BEZEL | FLHTCUTG |
34 | 83915-09A | SEAL, trunk door (cut to fit) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4293 | SCREW, torx (4) | FLHTCUTG |
4 | 7830 | NUT (2) | FLHTCUTG |
5 | 8327 | WASHER | FLHTCUTG |
6 | 10302 | E-CLIP (6) | FLHTCUTG |
7 | 10927 | O-RING | FLHTCUTG |
8 | 53865-06A | LOCK, w/ 10927 & 83900-09 (specify key code) | FLHTCUTG |
9 | 53868-06 | U-CLIP, lock | FLHTCUTG |
10 | 79139-06 | LATCH MECHANISM (2) | FLHTCUTG |
11 | 83346-09 | LOCK / LATCH ASSEMBLY, trunk door, w/ 1, 4, 6, 10, 12, 13, 14, 15, 16 & 17 | FLHTCUTG |
12 | 83348-09 | SPACER, cable mount (2) | FLHTCUTG |
13 | 83349-09 | LATCH COVER, left hand | FLHTCUTG |
14 | 83351-09 | LATCH COVER, right hand | FLHTCUTG |
15 | 83352-09 | LOCK ASSEMBLY | FLHTCUTG |
16 | 83802-09 | CABLE ASSEMBLY, left hand | FLHTCUTG |
17 | 83803-09 | CABLE ASSEMBLY, right hand | FLHTCUTG |
18 | 83900-09 | LOCK BEZEL | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 83447-09 | TRUNK LINER, w/ 83457-09 & 83458-09 | FLHTCUTG |
2 | 83457-09 | TRUNK LINER, vertical side | FLHTCUTG |
3 | 83458-09 | TRUNK LINER, bottom | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
3 | 10396 | RETAINER, fuel line, 3/8 (natural) | FLHTCUTG |
13 | 11323 | O-RING, check valve to fuel tank | FLHTCUTG |
14 | 62564-09 | SERVICE KIT, fuel tank mount (See Note) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 10395 | RETAINER, fuel line, 5/16 (black) | FLHTCUTG |
2 | 11686 | O-RING | FLHTCUTG |
24 | 75322-09 | HARNESS, ground, fuel pump module | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
28 | 66861-09A | CLAMP, exhaust pipe, hinged | FLHTCUTG |
32 | 83413-09 | EXHAUST PIPE ASSEMBLY (Domestic, Canada) (chrome) | FLHTCUTG |
83449-09 | EXHAUST PIPE ASSEMBLY, catalytic (California) (chrome) | FLHTCUTG | |
33 | 83448-09 | CROSSOVER PIPE ASSEMBLY (chrome) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
9 | 66281-09A | BATTERY TRAY | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 8313 | SCREW, hex flange (5) | FLHTCUTG |
2 | 8335 | LOCKWASHER, ext tooth | FLHTCUTG |
3 | 83389-09 | BRACKET, adapter | FLHTCUTG |
4 | 83388-09 | MOTOR, reverse w/ 83857-09 | FLHTCUTG |
5 | 83857-09 | SOLENOID | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
83498-09 | WIRING HARNESS, reverse motor | FLHTCUTG | |
12 | 72444-07GY | HOUSING, socket, 4-way (gray) | FLHTCUTG |
20 | 83944-09 | SOCKET TERMINAL, 18-20 AWG (9) | FLHTCUTG |
21 | 83945-09 | HOUSING, socket, 10-way | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
1 | 4751 | SCREW (5) | FLHTCUTG |
2 | 6333 | WASHER | FLHTCUTG |
7 | 70018-07 | BOOT, solenoid cover | FLHTCUTG |
8 | 70578-89 | BOOT, rubber (4) | FLHTCUTG |
10 | 71474-07 | SOLENOID, starter, reverse control module, w/ 73152-96BK & 73191-96 | FLHTCUTG |
13 | 83862-09 | CONTROL MODULE, reverse w/ 1, 4, 7, 10, 14, 15, 16, 17, 18, 19 & 20 | FLHTCUTG |
14 | 83868-09 | JUMPER, high current assy, w/ 70584-94 | FLHTCUTG |
15 | 83869-09 | CIRCUIT BREAKER, 150A | FLHTCUTG |
16 | 83872-09 | MODULE, reverse | FLHTCUTG |
17 | 83876-09 | JUMPER, 14 AWG w/ 9825 | FLHTCUTG |
18 | 83877-09 | JUMPER, 6 AWG, w/ 70578-89 | FLHTCUTG |
19 | 83878-09 | JUMPER, high current, w/ 70578-89 | FLHTCUTG |
20 | 83880-09 | JUMPER, 14 AWG, w/ 9825 & 70578-89 | FLHTCUTG |
21 | 83895-09 | JUMPER, high current, motor | FLHTCUTG |
22 | 83898-09 | JUMPER, ground, 6 AWG | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
20 | 72114-94BK | SOCKET HOUSING, 4-way (black) (replaces gray connector) | FLHTCUTG |
83332-09 | LOCKSET, complete, w/ keys & ignition knob | FLHTCUTG | |
26 | 83873-09 | HOUSING, ignition switch, w/ 71638-03, 71660-03 & 71661-03 | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
35 | 72114-94BK | SOCKET HOUSING, 4-way (black) (replaces gray connector) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70676-09 | MAIN WIRING HARNESS | FLHTCUTG | |
121 | 83498-09 | HARNESS, reverse | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
14 | 76416-06C | CB MODULE | FLHTCUTG |
29 | 77151-98A | HEADSET CLAMP & HARDWARE | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
70160-08A | WIRING HARNESS, audio overlay | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
53134-09BHY | BOTTOM ASSEMBLY, Tour-Pak (vivid black) | FLHTCUTG | |
53134-09CPS | BOTTOM ASSEMBLY, Tour-Pak (dark blue pearl) | FLHTCUTG | |
53134-09CYT | BOTTOM ASSEMBLY, Tour-Pak (red hot sunglo) | FLHTCUTG | |
27 | 83380-09 | BRACKET, support, Tour-Pak (1) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
13 | 53848-00 | LOCK, w/ 7128 & 7586 (specify key code) | FLHTCUTG |
79039-06BHY | COVER, Tour-Pak, w/ 14651-06 (vivid black) | FLHTCUTG | |
79039-08CPC | COVER, Tour-Pak, w/ 14651-06 (dark blue pearl) | FLHTCUTG | |
79039-09CYT | COVER, Tour-Pak, w/ 14651-06 (red hot sunglo) | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
29 | 68168-89A | BULB, dual (2) | FLHTCUTG |
50 | 99461-89 | COVER, owner manual | FLHTCUTG |
Index No. | Part No. | Description | Model(s) |
3 | 83375-09 | EMISSIONS LABEL (Domestic, Canada) | FLHTCUTG |
83376-09 | EMISSIONS LABEL (California) | FLHTCUTG | |
83463-09 | EMISSIONS LABEL (French) (Canada) (not shown) | FLHTCUTG | |
4 | 83446-09 | LABEL, trunk, load limit | FLHTCUTG |
5 | 83881-09 | AIR CLEANER WARNING LABEL (chrome) (Domestic, California) | FLHTCUTG |
6 | 83890-09 | MIRROR WARNING LABEL | FLHTCUTG |
Part No. | Description |
10006 | |
10039 | |
10065 | |
10073 | |
10092 | |
10102 | |
10103 | |
10105 | |
10120 | |
10138 | |
10147 | |
10149 | |
10177 | |
10181 | |
10198 | |
10270 | |
10302 | |
10336 | |
10354 | |
10368 | |
1039 | |
10395 | |
10396 | |
1062 | |
10927 | |
10957 | |
10968 | |
10991 | |
10998 | |
11061A | |
11081A | |
11082 | |
11096 | |
11105 | |
11120 | |
11132A | |
11140 | |
11143 | |
11145A | |
11150 | |
11161 | |
11177A | |
11179 | |
11201 | |
11207 | |
11256 | |
11270 | |
11273 | |
11289A | |
11290 | |
11293 | |
11301 | |
11321 | |
11323 | |
11364 | |
11389 | |
11437 | |
11445 | |
11461 | |
11486 | |
11488 | |
11492 | |
11507 | |
11575 | |
11599 | |
11686 | |
11688 | |
11779 | |
12052A | |
12068 | |
12074 | |
12077 | |
14148-86 | |
14651-06 | |
15341-08 | |
15347-08 | |
15368-01A | |
16207-09 | |
16219-09 | |
16316-08 | |
16465-06 | |
16478-85A | |
16480-92A | |
16547-99 | |
16574-99A | |
16583-00A | |
16585-96 | |
16589-99A | |
16595-99A | |
16699-06 | |
16715-83 | |
16719-99B | |
16787-99A | |
16834-99A | |
17045-99C | |
17052-99B | |
17053-99B | |
17162-03 | |
17360-83A | |
17369-06 | |
17375-83A | |
17386-99A | |
17428-57 | |
17460-07 | |
17572-99 | |
17573-99A | |
17594-99 | |
17611-83 | |
17650-02 | |
17728-08 | |
17729-08 | |
1780 | |
17922-99 | |
17923-99 | |
17939-99 | |
17945-36B | |
17947-36 | |
17948-99 | |
17964-99 | |
17966-99 | |
17968-99 | |
18011-86 | |
18020-83 | |
18074-05A | |
18085-05A | |
18094-02A | |
18245-02 | |
18258-02 | |
18260-02 | |
18535-99 | |
18538-99B | |
18635-99B | |
19678-09 | |
21918-99 | |
21919-99 | |
21945-99 | |
21962-07 | |
21963-07 | |
21964-07 | |
22097-99 | |
221 | |
22131-05 | |
22307-99 | |
23729-07A | |
2375 | |
24004-03A | |
24009-06 | |
2445 | |
2446 | |
24605-07 | |
24608-07A | |
24621-06A | |
24754-75A | |
2479 | |
2482 | |
25244-99A | |
2531 | |
25344-99 | |
25355-06 | |
25369-01B | |
2551W | |
25566-06 | |
25585-06 | |
2559 | |
25590-07A | |
25604-00A | |
25605-00A | |
2563 | |
25673-06 | |
25675-06 | |
25683-06 | |
25728-06 | |
25729-06 | |
25731-06 | |
25734-06 | |
25736-06 | |
25737-06 | |
25738-06 | |
2579A | |
26037-06 | |
2604 | |
26041-05A | |
26077-99A | |
26210-99 | |
2625 | |
26278-06 | |
26281-06 | |
26282-06 | |
26400-82B | |
2647B | |
2667 | |
26858-99 | |
26993-06 | |
26995-86B | |
27048-84 | |
2708A | |
2724 | |
27291-09 | |
27297-09 | |
27298-09 | |
27433-08 | |
27439-09 | |
27440-09 | |
27444-00Y | |
27609-01B | |
27683-07 | |
27685-08A | |
27711-08 | |
27712-08 | |
27714-06 | |
27715-07 | |
27719-07 | |
27721-08 | |
2882W | |
28861-07A | |
29269-83A | |
29465-08 | |
29502-08 | |
2952A | |
2955 | |
29584-01 | |
2963 | |
29630-08A | |
29633-08 | |
29644-08 | |
29645-08 | |
2965 | |
2968 | |
29718-08 | |
2980 | |
2995 | |
2998 | |
29987-06B | |
30041-08 | |
3050 | |
3057 | |
3061 | |
3092 | |
31328-91 | |
31345-06 | |
3143 | |
31515-90 | |
31518-90 | |
31519-90 | |
31525-90 | |
31527-90 | |
31530-90 | |
31586-07 | |
31595-09 | |
31604-06 | |
31611-08 | |
31618-06A | |
31631-06 | |
31633-07 | |
31641-06 | |
31643-06 | |
31660-90 | |
31681-07 | |
31688-90 | |
31689-90 | |
31692-90 | |
31695-90 | |
31696-07A | |
32013-09 | |
32014-09 | |
3201WA | |
3210A | |
3227 | |
32305-08 | |
32306-08 | |
32319-07 | |
32362-04 | |
32446-99 | |
3249 | |
32495-98 | |
32543-07 | |
32707-01C | |
3275 | |
3300 | |
33085-74 | |
33097-09 | |
3331 | |
33389-07 | |
33409-06B | |
33413-06A | |
3368 | |
33709-82A | |
33718-82B | |
33759-99B | |
33849-97 | |
3387 | |
33895-82C | |
3391 | |
33926-06B | |
3403 | |
34064-00C | |
34091-08 | |
34246-08A | |
3445 | |
34469-06B | |
34611-65A | |
3484 | |
34901-07 | |
34917-06 | |
34920-86A | |
34934-06 | |
34987-06 | |
35078-79 | |
35081-06 | |
35082-07 | |
35087-99A | |
35114-02 | |
35122-06 | |
35124-06 | |
35126-06 | |
3514 | |
35186-06 | |
35187-06 | |
35201-06 | |
35202-06 | |
35204-06 | |
35210-06 | |
35217-06 | |
35222-06 | |
35223-06 | |
35241-06 | |
35242-06 | |
35243-06 | |
35244-06 | |
35249-06 | |
35259-06 | |
35260-06 | |
3529 | |
3536 | |
3537 | |
35467-08 | |
35470-06 | |
3559 | |
35607-06 | |
3560WA | |
3561WC | |
3563 | |
35654-06 | |
3576 | |
35801-06 | |
35805-06A | |
35807-06 | |
35811-06 | |
35814-06 | |
3588 | |
3594 | |
3595 | |
3597 | |
3598 | |
3605 | |
3612 | |
3634 | |
3655A | |
3658 | |
36805-06 | |
3692A | |
3693A | |
3699D | |
37065-06 | |
37069-90 | |
37090-98A | |
37092-06 | |
37101-84B | |
37116-06 | |
37312-75 | |
37313-80 | |
3736A | |
3746A | |
37496-90A | |
37554-06A | |
37807-03 | |
37810-08A | |
37817-07 | |
3787 | |
37883-98 | |
37884-98 | |
37903-90 | |
37904-90 | |
37905-00 | |
37906-90 | |
37909-90 | |
37913-98 | |
37927-03 | |
37932-98 | |
38630-88 | |
38667-08A | |
38700-08A | |
38738-08 | |
38900-08 | |
3929 | |
3983 | |
3987 | |
39929-06A | |
39968-06 | |
39969-06 | |
40037-07 | |
40040-05 | |
4015 | |
40278-08 | |
40323-00 | |
4032A | |
40659-06 | |
40901-05 | |
40920-87 | |
40922-87 | |
40999-87 | |
41123-79 | |
4132 | |
41750-06B | |
41751-06A | |
41783-08 | |
41808-08 | |
41809-08 | |
41854-08 | |
41900-08 | |
4194 | |
4240 | |
42407-08 | |
42416-06 | |
42454-99A | |
42460-80B | |
42568-05 | |
42642-00 | |
42849-08 | |
42851-06 | |
42852-06A | |
42853-06 | |
42854-06 | |
42855-06B | |
42856-06 | |
42857-06A | |
42858-06A | |
42859-06B | |
42860-06B | |
42861-06B | |
42862-06A | |
4293 | |
4296 | |
43022-91A | |
43027-08 | |
4312C | |
4313 | |
4365 | |
44023-08 | |
44160-00 | |
4419 | |
44341-08 | |
44551-08A | |
45015-08 | |
45021-86 | |
45138-08A | |
45405-75A | |
45419-80 | |
45423-92 | |
45442-86 | |
45718-60 | |
45727-08 | |
45733-48 | |
45803-97 | |
45835-00 | |
45838-77 | |
45842-77A | |
45845-77 | |
45858-77 | |
45859-77A | |
45865-84 | |
45866-84 | |
45875-84A | |
45893-99 | |
45933-86 | |
45940-84 | |
45964-86 | |
45998-73 | |
4612 | |
46209-09 | |
4622 | |
46422-09 | |
46457-05 | |
4678 | |
4685 | |
4686 | |
4687 | |
4688 | |
4696 | |
4697 | |
4699 | |
4705 | |
47159-09BHP | |
4718A | |
4721 | |
47365-09 | |
4740A | |
4741A | |
47460-09BHP | |
47505-02 | |
4751 | |
4775 | |
4790 | |
4795 | |
4813A | |
4826 | |
48300-60 | |
48315-60 | |
48333-80 | |
48361-80 | |
48365-48A | |
4838 | |
48487-02 | |
48489-02 | |
4868 | |
4890 | |
49184-09 | |
4922 | |
4924 | |
4930 | |
49377-09 | |
50096-09 | |
50518-09 | |
50588-09 | |
50606-06 | |
50613-91A | |
50614-06 | |
50621-06 | |
50622-09 | |
50635-82A | |
50938-04 | |
50972-75 | |
515 | |
520W | |
5210 | |
5211 | |
52164-09 | |
52192-86A | |
52395-06A | |
52441-95 | |
52719-93B | |
53128-09 | |
53134-09BHY | |
53134-09CPS | |
53134-09CYT | |
53165-89A | |
53166-89 | |
53170-89 | |
53278-06A | |
534 | |
53415-06 | |
53426-87 | |
53429-93 | |
53447-87 | |
53478-80 | |
53486-85 | |
53515-86 | |
53517-86 | |
53563-82 | |
53564-97 | |
53570-89 | |
53598-88A | |
53615-85A | |
53616-85 | |
53617-85 | |
53641-02 | |
53788-06 | |
53789-06 | |
53848-00 | |
53865-06A | |
53868-06 | |
5416 | |
5429 | |
54320-97 | |
54321-85 | |
54323-85A | |
54354-94A | |
54357-03 | |
55918-08 | |
55924-08 | |
56149-88B | |
56151-88B | |
56159-73 | |
56161-83A | |
56163-93 | |
56206-96 | |
56304-08 | |
57217-02 | |
57638-08 | |
57978-00 | |
58010-98 | |
58104-05 | |
58105-05 | |
58128-08 | |
58129-08 | |
58167-09 | |
58169-09 | |
5817 | |
58173-05 | |
58187-96 | |
58231-04BHY | |
58231-08CPS | |
58231-09CYT | |
58236-96 | |
58247-96 | |
58311-96 | |
5837A | |
58380-89 | |
58381-06 | |
58382-89 | |
58383-89 | |
58384-89 | |
58385-93 | |
58478-96A | |
58479-96A | |
58510-96 | |
58679-05 | |
58681-05 | |
58683-05 | |
58684-05 | |
58709-86 | |
58816-05A | |
58817-05A | |
58836-05DH | |
58836-08CPC | |
58836-09CYS | |
58837-05DH | |
58837-08CPC | |
58837-09CYS | |
58889-05 | |
58890-05 | |
58891-05 | |
58893-05 | |
58901-05 | |
58903-05 | |
58938-96C | |
58939-96C | |
58949-96 | |
59072-04BHY | |
59072-08CPS | |
59072-09CYT | |
59087-00B | |
59166-80 | |
59180-80 | |
59211-74A | |
59231-86 | |
59236-97A | |
59407-01 | |
59768-97 | |
59988-72A | |
601 | |
6016 | |
6019 | |
60253-07 | |
6029 | |
60328-98B | |
6036 | |
60432-07A | |
60553-07 | |
60678-85 | |
60766-06 | |
608 | |
6099 | |
6101 | |
61011-04A | |
61012-04A | |
61015-04A | |
61029-92A | |
61081-92 | |
6109 | |
61109-85D | |
61112-08 | |
6113 | |
6116 | |
61213-04A | |
6127 | |
61270-08 | |
61274-92 | |
61278-08 | |
61313-88 | |
61356-08 | |
61356-08BHY | |
61356-08CPS | |
61356-09CYT | |
61402-08 | |
6150W | |
62108-09 | |
6220W | |
62228-08A | |
62229-08A | |
62286-08 | |
62287-08 | |
62288-08 | |
62289-08 | |
6235 | |
62372-09 | |
62489-99A | |
62564-09 | |
62629-09 | |
62641-09 | |
62775-08 | |
62786-96 | |
62787-96 | |
62849-07A | |
62905-08 | |
62908-08 | |
6294 | |
63059-09 | |
63066-07 | |
63083-09 | |
63084-07 | |
6333 | |
6334 | |
63533-41A | |
63798-99A | |
63815-99 | |
6408HB | |
6497HW | |
65296-95A | |
6532 | |
65324-83B | |
65325-83A | |
65328-83 | |
65538-09 | |
6557 | |
65634-09 | |
65636-09 | |
65678-09 | |
65723-85 | |
65724-85 | |
65846-09 | |
6594 | |
65951-09 | |
65952-09 | |
66010-97C | |
66051-08 | |
66200-09 | |
66281-09A | |
66290-06 | |
6645 | |
66813-09 | |
66859-09 | |
66861-09A | |
66881-09 | |
6701 | |
6702 | |
6703 | |
67043-96 | |
6716 | |
6718 | |
67348-04D | |
67349-08 | |
67350-08 | |
67352-96A | |
67356-00 | |
67445-00 | |
67493-08 | |
6762B | |
67668-05 | |
67689-04 | |
67712-83A | |
67718-60A | |
67721-48 | |
67724-71 | |
67726-08 | |
67728-02A | |
67732-08 | |
67778-60A | |
67782-60A | |
67854-98 | |
67865-89 | |
67880-94 | |
68026-99 | |
68042-99 | |
68066-99A | |
68167-04 | |
68168-89A | |
68193-95 | |
68245-03 | |
68296-99A | |
68329-03 | |
68331-02 | |
68342-05 | |
68370-03A | |
68382-07 | |
68390-05 | |
68414-05 | |
68453-05 | |
68706-00 | |
68725-62A | |
68789-96A | |
68821-00 | |
68830-99A | |
68836-04A | |
68837-04A | |
68920-07 | |
68924-07 | |
68926-07 | |
68956-07 | |
69012-93A | |
69060-90E | |
69062-91A | |
69120-91 | |
69123-92 | |
69218-04 | |
69241-08 | |
69318-02 | |
69325-02 | |
69331-02 | |
69353-05 | |
69563-06 | |
69567-06 | |
6970 | |
70018-07 | |
70142-94 | |
70160-08A | |
70186-82 | |
70196-00 | |
70232-08 | |
70267-09 | |
70271-98 | |
70344-09 | |
70348-09 | |
70369-08 | |
70373-96 | |
70375-96 | |
70377-09 | |
7038 | |
7041 | |
70415-08 | |
70465-86A | |
70578-89 | |
70584-94 | |
70585-93 | |
70598-99 | |
70617-07 | |
70648-00A | |
70676-09 | |
7068 | |
70681-09 | |
70901-09 | |
70980-09 | |
70981-09 | |
70999-09 | |
7127 | |
7128 | |
71294-08 | |
7130W | |
71422-03 | |
71434-96A | |
71452-91A | |
71459-03 | |
71466-03 | |
71474-07 | |
71505-96 | |
71513-98 | |
71532-03 | |
71535-96 | |
71564-96 | |
71567-96 | |
71587-04 | |
71594-98A | |
71595-08 | |
71603-02B | |
71618-98 | |
71621-08 | |
71638-03 | |
71642-08 | |
71660-03 | |
71661-03 | |
71682-06 | |
71683-06A | |
71684-06A | |
71685-06 | |
71699-07 | |
71711-02 | |
71714-02 | |
71814-98 | |
71817-07 | |
71820-98 | |
71822-98 | |
71823-98 | |
71824-98 | |
71825-96A | |
71834-98 | |
72006-05 | |
72007-05 | |
72009-05 | |
72011-05 | |
72012-07 | |
72014-07 | |
72023-51D | |
72024-08 | |
72033-93 | |
72056-92 | |
72063-06 | |
72066-06 | |
72079-08 | |
72094-06 | |
72096-06 | |
72100-04 | |
72104-94BK | |
72106-94BK | |
72111-06 | |
72114-94BK | |
72115-08 | |
72116-94BK | |
72124-94GY | |
72129-94GY | |
72130-04 | |
72131-04 | |
72135-06 | |
72139-94GY | |
72144-94 | |
72146-94 | |
72149-94 | |
72154-94 | |
72155-08 | |
72156-94 | |
72157-08 | |
72159-94 | |
72161-06 | |
72164-94A | |
72166-07BK | |
72167-07BK | |
72168-07 | |
72169-07 | |
72179-94 | |
72188-07BK | |
72189-04 | |
72190-94 | |
72191-94 | |
72195-94 | |
72199-94 | |
72200-94A | |
72203-96 | |
72204-04 | |
72205-94 | |
72206-94 | |
72207-94 | |
72208-94 | |
72210-94 | |
72213-94 | |
72214-94 | |
72232-96 | |
72241-94A | |
72242-94 | |
72249-94 | |
72251-07 | |
72252-01 | |
72260-04 | |
72265-04 | |
72266-94 | |
72272-07 | |
72279-04 | |
72282-09 | |
72286-04 | |
72289-04 | |
72290-94 | |
72291-94 | |
72294-94 | |
72295-94 | |
72298-95 | |
7229W | |
72309-04 | |
72314-01 | |
72330-95 | |
72355-97 | |
72356-95 | |
72359-05 | |
72364-06 | |
72381-98 | |
72382-98BK | |
72384-06BK | |
72397-98 | |
72399-98 | |
72400-99 | |
72402-07 | |
72403-99 | |
72405-98BK | |
72406-07 | |
72407-07 | |
72408-07 | |
72413-07 | |
72414-07BK | |
72415-07GY | |
72416-01 | |
72440-08 | |
72444-07GY | |
72473-07 | |
72483-08BK | |
72484-08 | |
72485-07 | |
72486-08 | |
72487-07BK | |
72488-07BK | |
72489-07GY | |
72490-07GY | |
72491-07GY | |
72492-07GY | |
72493-07 | |
72494-07 | |
72495-08 | |
72500-07ABK | |
72512-07BK | |
72518-01 | |
72519-09BK | |
72533-06 | |
72537-09 | |
72543-07BK | |
72544-07 | |
72547-08 | |
72556-08 | |
72557-07 | |
72605-08 | |
72606-08 | |
72609-08 | |
72611-07 | |
72620-08 | |
72720-07 | |
72721-07 | |
73102-96BK | |
73103-96BK | |
73104-96BK | |
73108-96BK | |
73110-96BK | |
73112-96BK | |
73152-96BK | |
73153-96BK | |
73154-96BK | |
73156-96BK | |
73158-96BK | |
73160-96BK | |
73162-96BK | |
73190-96 | |
73191-96 | |
73196-96 | |
73198-96 | |
73212-07 | |
73213-07 | |
73301-04 | |
73303-04 | |
73304-04 | |
73305-04 | |
74106-98BK | |
74109-98BK | |
74112-98BK | |
74115-06 | |
74116-98BK | |
74119-98BK | |
74146-98 | |
74149-98 | |
74152-98 | |
74156-98 | |
74159-98 | |
7415A | |
74190-98 | |
74191-98 | |
74194-98 | |
74195-98 | |
74196-04 | |
74197-04 | |
74402-05 | |
74419-96A | |
74438-99 | |
74505-09 | |
74526-96C | |
7492 | |
7495 | |
75032-99B | |
75044-96 | |
75069-08A | |
75089-08 | |
75109-96C | |
75111-08 | |
75147-08 | |
75205-08 | |
75229-08 | |
75254-04A | |
75269-08 | |
7531 | |
75322-09 | |
7549A | |
7576 | |
7586 | |
7593 | |
7600 | |
7601 | |
7606 | |
76129-98 | |
76130-98 | |
7613A | |
76160-06 | |
7624 | |
76247-98 | |
76248-86 | |
76250-09 | |
76258-86 | |
76259-86 | |
76260-89 | |
76265-98 | |
76266-98 | |
7629 | |
76294-09 | |
76303-98B | |
76304-98B | |
76307-98 | |
76319-08 | |
76416-06C | |
765 | |
76503-08 | |
76529-07 | |
7667 | |
7686 | |
7688 | |
77029-06 | |
77047-98 | |
77092-98 | |
77100-98 | |
77101-98 | |
77121-08 | |
77126-98 | |
77136-08 | |
77147-98 | |
77148-98A | |
77151-98A | |
7716 | |
7720 | |
7739 | |
7744 | |
7748W | |
7763W | |
7768W | |
7783 | |
7792 | |
780 | |
7823 | |
7825 | |
7830 | |
7838 | |
7848W | |
786A | |
7878 | |
79039-06BHY | |
79039-08CPC | |
79039-09CYT | |
79042-06 | |
79139-06 | |
791A | |
7992 | |
8026K | |
8041 | |
8042 | |
8108 | |
8142 | |
8174 | |
8175 | |
8194 | |
8300 | |
8308 | |
8309 | |
8313 | |
8314 | |
8319 | |
8324 | |
8327 | |
8328 | |
8329 | |
8330 | |
83310-09 | |
83311-09 | |
83312-09 | |
83313-09 | |
83314-09 | |
83315-09 | |
83316-09 | |
83317-09 | |
83318-09CPC | |
83318-09CYS | |
83318-09DH | |
8332 | |
83323-09 | |
83324-09 | |
83326-09 | |
83327-09 | |
83328-09 | |
8333 | |
83331-09 | |
83332-09 | |
83334-09 | |
83337-09 | |
83338-09 | |
83339-09 | |
83341-09CPC | |
83341-09CYS | |
83341-09DH | |
83344-09 | |
83346-09 | |
83348-09 | |
83349-09 | |
8335 | |
83351-09 | |
83352-09 | |
83356-09BHY | |
83356-09CPS | |
83356-09CYT | |
83359-09BHY | |
83359-09CPS | |
83359-09CYT | |
83362-09 | |
83364-09CPC | |
83364-09CYS | |
83364-09DH | |
83365-09CPC | |
83365-09CYS | |
83365-09DH | |
83366-09 | |
8337 | |
83371-09A | |
83373-09 | |
83374-09 | |
83375-09 | |
83376-09 | |
83379-09 | |
8338 | |
83380-09 | |
83382-09 | |
83383-09 | |
83385-09 | |
83386-09 | |
83388-09 | |
83389-09 | |
8339 | |
83393-09 | |
83395-09 | |
83396-09 | |
83398-09 | |
83402-09 | |
83403-09 | |
83404-09 | |
83407-09 | |
83408-09A | |
83411-09BHP | |
83413-09 | |
83416-09 | |
83417-09 | |
83418-09 | |
83419-09 | |
83420-09 | |
83421-09 | |
83424-09 | |
83425-09 | |
83426-09 | |
83427-09 | |
83429-09 | |
83430-09 | |
83431-09 | |
83433-09 | |
83434-09 | |
83439-09 | |
83443-09 | |
83445-09 | |
83446-09 | |
83447-09 | |
83448-09 | |
83449-09 | |
83450-09 | |
83453-09 | |
83456-09 | |
83457-09 | |
83458-09 | |
83459-09 | |
83460-09 | |
83463-09 | |
83464-09 | |
83465-09 | |
83466-09BHP | |
83475-09 | |
83480-09 | |
83482-09 | |
83483-09 | |
83496-09 | |
83497-09 | |
83498-09 | |
83499-09 | |
83800-09 | |
83801-09 | |
83802-09 | |
83803-09 | |
83804-09 | |
83808-09 | |
83810-09 | |
83811-09 | |
83815-09 | |
83817-09 | |
83822-09 | |
83823-09 | |
83834-09CPC | |
83834-09CYS | |
83834-09DH | |
83835-09CPC | |
83835-09CYS | |
83835-09DH | |
83836-09 | |
83837-09 | |
83848-09 | |
83849-09 | |
83850-09 | |
83857-09 | |
83860-09 | |
83861-09 | |
83862-09 | |
83863-09 | |
83864-09 | |
83865-09 | |
83868-09 | |
83869-09 | |
83871-09 | |
83872-09 | |
83873-09 | |
83874-09 | |
83875-09 | |
83876-09 | |
83877-09 | |
83878-09 | |
83880-09 | |
83881-09 | |
83883-09 | |
83884-09 | |
83886-09 | |
83887-09 | |
83888-09 | |
83889-09 | |
83890-09 | |
83891-09 | |
83892-09 | |
83895-09 | |
83898-09 | |
83900-09 | |
83902-09 | |
83903-09 | |
83904-09 | |
83905-09 | |
83906-09 | |
83907-09 | |
83908-09 | |
83910-09 | |
83911-09 | |
83915-09A | |
83935-09 | |
83936-09 | |
83942-09 | |
83943-09 | |
83944-09 | |
83945-09 | |
83951-09 | |
8483A | |
84850-92 | |
8500A | |
856A | |
882 | |
8860 | |
8871 | |
8873 | |
8879 | |
8883 | |
895 | |
89584-07 | |
8963 | |
8967 | |
8970 | |
8972 | |
90329-98 | |
90383-98 | |
90469-94 | |
90493-83 | |
90649-07 | |
90686-92 | |
90688-85 | |
90705-97 | |
90755-09 | |
90763-79 | |
9077 | |
90770-79 | |
90821-74C | |
90844-80 | |
90964-63 | |
90965-63 | |
91583-99 | |
91808-89 | |
91812-89A | |
91840-03A | |
91845-03A | |
9208 | |
9215 | |
9231 | |
924 | |
925 | |
926 | |
9276 | |
928 | |
929A | |
932 | |
942 | |
946 | |
95595-84 | |
9701 | |
9819 | |
9825 | |
9838 | |
9839 | |
9847 | |
9848 | |
9864 | |
9892 | |
9898 | |
9907 | |
9937 | |
99461-89 | |
9955 | |
9956 | |
9990W |
Part No. | Description |
101A1 - Generic Nuts | |
7739 | Unknown |
7586 | Unknown |
8142 | Unknown |
7576 | 1990 |
7838 | Unknown |
7624 | Unknown |
7629 | 1990 |
7792 | 2012 |
76259-86 | 1986 |
7763W | Unknown |
7613A | 1959 |
67043-96 | 1996 |
7748W | Unknown |
7830 | 1998 |
7823 | Unknown |
7825 | Unknown |
3403 | Unknown |
5210 | 1991 |
5211 | Unknown |
8309 | 2009 |
84850-92 | 1992 |
7768W | Unknown |
35078-79 | 1979 |
7992 | 2010 |
83496-09 | 2009 |
7495 | 1994 |
83328-09 | 2009 |
7492 | 1993 |
7878 | 1993 |
83312-09 | 2009 |
71660-03 | 2003 |
90844-80 | 1980 |
8108 | Unknown |
7744 | 1943 |
58949-96 | 1996 |
7593 | 1991 |
8337 | 2009 |
7549A | Unknown |
7601 | 1990 |
102A1 - Generic Screws | |
2446 | Unknown |
3536 | Unknown |
4678 | Unknown |
2667 | 2016 |
3983 | 2005 |
882 | 2000 |
3987 | Unknown |
4826 | Unknown |
68026-99 | 1999 |
2563 | 2009 |
4697 | Unknown |
2579A | Unknown |
4699 | Unknown |
4741A | 1994 |
3050 | Unknown |
786A | Unknown |
3655A | Unknown |
67718-60A | 2009 |
3692A | Unknown |
3634 | Unknown |
5416 | Unknown |
3057 | Unknown |
3249 | Unknown |
4688 | Unknown |
4718A | 1994 |
4838 | Unknown |
4687 | 2006 |
2955 | 1996 |
2479 | Unknown |
4686 | 2006 |
35259-06 | 2006 |
2559 | 1996 |
3514 | Unknown |
2482 | Unknown |
4696 | Unknown |
4313 | Unknown |
3201WA | Unknown |
791A | 2007 |
942 | 1992 |
3561WC | Unknown |
3612 | 2012 |
2980 | Unknown |
3275 | 2002 |
3693A | Unknown |
895 | Unknown |
4751 | Unknown |
4890 | Unknown |
5429 | 2005 |
4705 | 2005 |
4132 | Unknown |
4740A | 1994 |
3658 | Unknown |
45405-75A | 1975 |
2551W | 2009 |
3529 | Unknown |
932 | Unknown |
2965 | 1997 |
4240 | Unknown |
2963 | Unknown |
2625 | 1971 |
3605 | 2009 |
2952A | 2003 |
3560WA | Unknown |
3331 | 2003 |
2968 | Unknown |
2647B | Unknown |
90770-79 | 1979 |
3061 | Unknown |
4721 | 2009 |
4924 | Unknown |
3576 | 2013 |
3594 | 1992 |
4922 | Unknown |
8319 | 2009 |
45838-77 | 1977 |
928 | Unknown |
2995 | 2018 |
2708A | Unknown |
925 | Unknown |
2998 | Unknown |
3598 | 1993 |
3595 | 1993 |
4293 | Unknown |
926 | Unknown |
3597 | 1993 |
4296 | 2004 |
924 | Unknown |
8308 | 2009 |
68042-99 | 1999 |
3746A | 2004 |
4419 | Unknown |
1039 | Unknown |
4612 | Unknown |
2604 | Unknown |
8314 | 2009 |
3227 | 1994 |
3699D | 2006 |
8313 | 2009 |
3929 | 2009 |
2724 | Unknown |
3300 | Unknown |
4930 | 2008 |
3092 | 2007 |
45858-77 | 1977 |
3588 | 1990 |
35244-06 | 2014 |
3387 | Unknown |
3563 | 1999 |
8300 | Unknown |
2882W | 2009 |
929A | Unknown |
3143 | Unknown |
4015 | Unknown |
780 | Unknown |
29269-83A | 1983 |
4032A | Unknown |
67721-48 | 1948 |
1780 | Unknown |
2531 | Unknown |
83323-09 | 2009 |
3210A | Unknown |
50635-82A | 1982 |
3559 | Unknown |
3391 | Unknown |
4868 | Unknown |
67724-71 | 1971 |
8175 | 2004 |
4622 | Unknown |
946 | Unknown |
4365 | Unknown |
4312C | Unknown |
3787 | Unknown |
16478-85A | 1985 |
3484 | 2009 |
856A | 1990 |
1062 | Unknown |
3445 | Unknown |
4813A | 1990 |
3368 | Unknown |
3736A | 2005 |
8329 | Unknown |
4790 | Unknown |
4194 | Unknown |
4795 | 2006 |
4685 | 2007 |
42858-06A | 2006 |
4775 | 2000 |
8333 | 2009 |
16480-92A | 1992 |
2445 | Unknown |
83884-09 | 2009 |
3537 | Unknown |
103A1 - Generic Washers | |
6019 | Unknown |
6718 | Unknown |
27714-06 | 2006 |
7415A | Unknown |
7229W | Unknown |
6016 | 2013 |
6408HB | 1970 |
56159-73 | 1973 |
7130W | Unknown |
6497HW | 2010 |
6220W | Unknown |
6294 | 2010 |
8972 | Unknown |
6116 | Unknown |
53641-02 | 2002 |
6113 | Unknown |
6333 | Unknown |
6334 | Unknown |
6150W | Unknown |
6099 | 2011 |
8324 | 2009 |
6109 | 1980 |
6101 | 2011 |
58173-05 | 2005 |
6594 | Unknown |
7128 | Unknown |
11207 | 2000 |
31689-90 | 1990 |
6029 | Unknown |
6127 | Unknown |
90763-79 | 1979 |
6532 | 2000 |
6036 | Unknown |
45727-08 | 2008 |
7068 | Unknown |
7038 | 1998 |
6762B | Unknown |
8338 | Unknown |
83886-09 | 2009 |
7041 | 1958 |
6703 | 1970 |
8327 | 2009 |
6701 | Unknown |
8328 | 2009 |
6702 | Unknown |
6235 | Unknown |
6645 | Unknown |
6970 | Unknown |
58105-05 | 2005 |
8335 | Unknown |
6716 | Unknown |
104A1 - Custom Nuts | |
54321-85 | 1985 |
7606 | 1983 |
105A1 - Custom Screws | |
2375 | 2008 |
37090-98A | 1998 |
106A1 - Custom Washers | |
6557 | Unknown |
108A1 - Hose Clamps | |
27048-84 | 1984 |
10354 | Unknown |
10198 | Unknown |
9990W | 2010 |
55918-08 | 2008 |
66861-09A | 2009 |
58380-89 | 1989 |
69563-06 | 2006 |
9956 | 1972 |
9955 | Unknown |
108B1 - P Clamps | |
10105 | 1992 |
77151-98A | 1998 |
10092 | 2010 |
109A1 - Studs | |
66290-06 | 2006 |
16715-83 | 1983 |
83311-09 | 2009 |
45998-73 | 1973 |
83822-09 | 2009 |
16834-99A | 1999 |
110A1 - Bearing Dust Seals | |
83848-09 | 2009 |
110B1 - Plain Bushings | |
42642-00 | 2000 |
83317-09 | 2009 |
83314-09 | 2009 |
58010-98 | 1998 |
8967 | 2005 |
25344-99 | 1999 |
9701 | 2006 |
17428-57 | 1957 |
12077 | Unknown |
45866-84 | 1984 |
57217-02 | 2002 |
8883 | Unknown |
8879 | Unknown |
8332 | 2009 |
9208 | Unknown |
110C1 - Radial Shaft Seals | |
37101-84B | 1984 |
12068 | Unknown |
12074 | Unknown |
12052A | 2003 |
110D1 - Rolling Element Bearings | |
8860 | Unknown |
9215 | Unknown |
8042 | Unknown |
8963 | Unknown |
8970 | 2004 |
9231 | Unknown |
24605-07 | 2007 |
8871 | Unknown |
9276 | 2007 |
111A1 - Adhesive | |
73304-04 | 2004 |
58247-96 | 1996 |
9825 | Unknown |
9819 | Unknown |
9907 | Unknown |
9838 | Unknown |
74196-04 | 2004 |
72252-01 | 2001 |
111C1 - Insulating Tape | |
83811-09 | 2009 |
116A1 - Banjo Bolts | |
41750-06B | 2006 |
41783-08 | 2008 |
117A1 - Coil Springs | |
33085-74 | 1974 |
119A1 - O-Rings | |
11270 | Unknown |
10927 | Unknown |
11273 | Unknown |
11323 | 2004 |
11686 | Unknown |
11105 | Unknown |
10957 | 2006 |
11145A | 2007 |
11140 | 1982 |
10968 | Unknown |
11289A | Unknown |
45845-77 | 1977 |
11201 | Unknown |
11120 | Unknown |
11132A | 2007 |
11293 | 1996 |
11290 | 1998 |
11301 | Unknown |
31695-90 | 1990 |
11364 | 2002 |
11256 | 1996 |
27444-00Y | 2000 |
11179 | 1986 |
8330 | Unknown |
120A1 - Pins | |
16583-00A | 2000 |
601 | Unknown |
608 | Unknown |
520W | 2010 |
534 | Unknown |
221 | Unknown |
16574-99A | 1999 |
16589-99A | 1999 |
42460-80B | 1980 |
50938-04 | 2004 |
515 | Unknown |
24754-75A | 1975 |
16595-99A | 1999 |
121A1 - Grommets | |
11445 | Unknown |
83483-09 | 2009 |
11507 | 1997 |
11437 | Unknown |
83439-09 | 2009 |
11488 | 1996 |
11486 | Unknown |
11492 | 1996 |
83362-09 | 2009 |
57978-00 | 2000 |
83460-09 | 2009 |
121B1 - Press-Fit Plugs | |
67865-89 | 1989 |
765 | 1997 |
90383-98 | 1998 |
72164-94A | 1994 |
90329-98 | 1998 |
122A1 - Retaining Rings | |
10998 | 1985 |
10991 | 2000 |
76247-98 | 1998 |
10120 | 1992 |
17945-36B | 1936 |
31328-91 | 1991 |
10368 | Unknown |
45021-86 | 1986 |
35114-02 | 2002 |
11688 | Unknown |
65325-83A | 1983 |
35087-99A | 1999 |
10103 | Unknown |
61012-04A | 2004 |
11150 | 1984 |
83908-09 | 2009 |
83313-09 | 2009 |
31530-90 | 1990 |
53868-06 | 2006 |
11061A | 2008 |
11143 | Unknown |
10395 | Unknown |
10396 | Unknown |
37905-00 | 2000 |
83315-09 | 2009 |
10336 | 2010 |
61213-04A | 2004 |
11177A | 1996 |
83316-09 | 2009 |
11389 | Unknown |
11096 | 2010 |
8174 | Unknown |
16699-06 | 2006 |
11082 | 2016 |
11081A | 2008 |
60678-85 | 1985 |
10149 | Unknown |
10147 | 2018 |
11461 | Unknown |
83331-09 | 2009 |
11575 | Unknown |
11161 | 1984 |
123A1 - Sealing Washers | |
41751-06A | 2006 |
123B1 - Spring Washers | |
7127 | Unknown |
124A1 - Spacers | |
11599 | Unknown |
83348-09 | 2009 |
41900-08 | 2008 |
5837A | Unknown |
53615-85A | 1985 |
83864-09 | 2009 |
83887-09 | 2009 |
125A1 - Tie Straps | |
10065 | 1985 |
10270 | 2003 |
11321 | 2000 |
10039 | 1981 |
10177 | 1996 |
10181 | 1996 |
10006 | 1960 |
10073 | 1985 |
126A1 - Miscellaneous Hardware | |
10302 | 1996 |
50972-75 | 1975 |
38900-08 | 2008 |
83905-09 | 2009 |
83849-09 | 2009 |
31692-90 | 1990 |
8041 | Unknown |
68331-02 | 2002 |
27711-08 | 2008 |
53426-87 | 1987 |
83891-09 | 2009 |
8500A | 1993 |
83337-09 | 2009 |
90493-83 | 1983 |
89584-07 | 2007 |
54320-97 | 1997 |
83339-09 | 2009 |
83900-09 | 2009 |
83892-09 | 2009 |
56161-83A | 1983 |
53447-87 | 1987 |
71459-03 | 2003 |
16585-96 | 1996 |
31641-06 | 2006 |
26041-05A | 2005 |
58104-05 | 2005 |
83310-09 | 2009 |
83459-09 | 2009 |
8873 | 1984 |
57638-08 | 2008 |
126B1 - Rivets Fasteners | |
83344-09 | 2009 |
58709-86 | 1986 |
11779 | 2008 |
8483A | Unknown |
127B1 - Generic Mounting Bracket | |
83465-09 | 2009 |
83416-09 | 2009 |
83464-09 | 2009 |
58311-96 | 1996 |
140A1 - Battery Warning Label | |
15368-01A | 2001 |
140A2 - General Warning Label | |
14148-86 | 1986 |
90821-74C | 1974 |
83881-09 | Unknown |
83890-09 | 2009 |
140A3 - Other Special Warning Label | |
83446-09 | 2009 |
140G1 - EMC Label | |
83376-09 | 2009 |
83463-09 | 2009 |
83375-09 | 2009 |
141A1 - Medallion | |
71466-03 | 2003 |
67668-05 | 2005 |
62286-08 | 2008 |
15347-08 | 2008 |
44341-08 | 2008 |
62287-08 | 2008 |
62288-08 | 2008 |
42856-06 | 2006 |
62289-08 | 2008 |
162D1 - Engine Assembly | |
19678-09 | 2009 |
163B1 - Engine Isolator Mount | |
47460-09BHP | 2009 |
16207-09 | 2009 |
83382-09 | 2009 |
164A1 - Engine Mount Bracket | |
27712-08 | 2008 |
47159-09BHP | 2009 |
164B1 - Engine Mount Bracket sub-component | |
7600 | Unknown |
7720 | Unknown |
7716 | 1990 |
7783 | Unknown |
7531 | 1980 |
7667 | Unknown |
7688 | 2000 |
7686 | Unknown |
16219-09 | 2009 |
8194 | Unknown |
7848W | Unknown |
164D1 - Tiebar Mount | |
83874-09 | 2009 |
165A1 - Cylinder Head | |
16787-99A | 1999 |
17728-08 | 2008 |
18011-86 | 1986 |
17729-08 | 2008 |
165B1 - Cylinder Head and Base Gaskets | |
17369-06 | 2006 |
168A1 - Cylinder | |
16547-99 | 1999 |
173B1 - Rocker Arm Shaft | |
17594-99 | 1999 |
179A1 - Lifters | |
18538-99B | 1999 |
179B1 - Push Rod | |
17922-99 | 1999 |
17923-99 | 1999 |
179C1 - Lifter Anti-Rotation Device | |
18535-99 | 1999 |
180A1 - Valves | |
18074-05A | 2007 |
18085-05A | 2007 |
181B1 - Valve Seals | |
16465-06 | 2006 |
18020-83 | 1983 |
18094-02A | 2002 |
181C1 - Valve Collars | |
17947-36 | 1936 |
17968-99 | 1999 |
18260-02 | 2002 |
184A1 - PT Camdrive and Valvetrain Miscellaneous Component | |
18245-02 | 2002 |
18258-02 | 2002 |
219A1 - Piston | |
17460-07 | 2007 |
21963-07 | 2007 |
21962-07 | 2007 |
21964-07 | 2007 |
221A1 - Piston Pin | |
22131-05 | 2005 |
22097-99 | 1999 |
239A1 - PT Lower End Miscellaneous Component | |
48365-48A | 1981 |
8026K | Unknown |
241A1 - Flywheel | |
24004-03A | 2007 |
23729-07A | 2009 |
244A1 - Crankcase | |
24621-06A | 2007 |
244B1 - Crankcase Gasket | |
34934-06 | 2006 |
35607-06 | 2006 |
244D1 - Crankcase sub-component | |
83456-09 | 2009 |
22307-99 | 1999 |
24009-06 | 2006 |
244F1 - Oil Pan | |
62489-99A | 1999 |
254A1 - Camdrive Gear | |
25566-06 | 2006 |
254B1 - Camshaft | |
25675-06 | 2006 |
25590-07A | 2014 |
25673-06 | 2006 |
25728-06 | 2006 |
24608-07A | 2014 |
254D1 - Camshaft Support | |
25355-06 | 2006 |
255A1 - Camdrive Chain | |
25683-06 | 2006 |
255C1 - Camdrive Chain Tensioner | |
39969-06 | 2006 |
256A1 - Timer Cover | |
32543-07 | 2007 |
257A1 - Cam Cover | |
25369-01B | 2001 |
257B1 - Clutch Cover | |
60766-06 | 2006 |
257E1 - Cover Gaskets | |
36805-06 | 2006 |
61402-08 | 2008 |
65324-83B | 2009 |
35654-06 | 2006 |
71294-08 | 2008 |
17053-99B | 2005 |
61109-85D | 1985 |
16719-99B | 1999 |
17045-99C | 2006 |
34901-07 | 2007 |
83417-09 | 2009 |
25244-99A | 1999 |
17162-03 | 2003 |
42857-06A | 2006 |
45733-48 | 1948 |
18635-99B | 1999 |
17052-99B | 2005 |
26077-99A | 1999 |
34917-06 | 2006 |
58382-89 | 1989 |
17386-99A | 1999 |
257L1 - Primary Cover | |
60553-07 | 2007 |
25585-06 | 2006 |
60432-07A | 2008 |
257M1 - Push Rod Cover | |
17948-99 | 1999 |
17939-99 | 1999 |
257N1 - Rocker-Arm / Valve Cover | |
17375-83A | 1983 |
17611-83 | 1983 |
17573-99A | 1999 |
17360-83A | 1983 |
17572-99 | 1999 |
257P1 - Tappet Cover | |
17964-99 | 1999 |
17966-99 | 1999 |
258A1 - PT Covers Miscellaneous Component | |
37116-06 | 2006 |
34469-06B | 2008 |
265A1 - Vent / Breather Line | |
29502-08 | 2008 |
58890-05 | 2005 |
17650-02 | 2002 |
58889-05 | 2005 |
270A1 - Carburetor | |
21918-99 | 1999 |
21945-99 | 1999 |
21919-99 | 1999 |
272B1 - Throttle Body / Intake Manifold | |
27685-08A | 2009 |
273A2 - Intake Manifold to Cylinder Head Seal | |
26993-06 | 2006 |
273K1 - Throttle Body to Manifold Seal | |
26995-86B | 1986 |
274B1 - Fuel Rail | |
27721-08 | 2008 |
274C1 - Fuel Injector | |
27609-01B | 2001 |
275A1 - PT Upper End Miscellaneous Component | |
37313-80 | 1980 |
290A1 - Airbox Baseplate | |
29630-08A | 2008 |
290C1 - Airbox Baseplate sub-component | |
29584-01 | 2001 |
290D1 - Airbox Seal | |
29718-08 | 2008 |
29645-08 | 2008 |
294A1 - Air Filter Element | |
63815-99 | 1999 |
29633-08 | 2008 |
294B1 - Breather Bolt | |
29465-08 | 2008 |
294F1 - Engine Breather Valve | |
26858-99 | 1999 |
299B1 - Charging Rotor Assembly | |
30041-08 | 2008 |
299F1 - Stator Assembly | |
29987-06B | 2008 |
314E1 - Starter Friction Clutch | |
31681-07 | 2007 |
9077 | Unknown |
314F1 - Starter Motor | |
31518-90 | 1990 |
31618-06A | 2006 |
31515-90 | 1990 |
314G1 - Starter Motor sub-component | |
31660-90 | 1990 |
31643-06 | 2007 |
31527-90 | 1990 |
31611-08 | 2008 |
31688-90 | 1990 |
314H1 - Starter Solenoid | |
83857-09 | 2009 |
28861-07A | 2007 |
71474-07 | 2007 |
27715-07 | 2007 |
31604-06 | 2006 |
314M1 - Reverse Motor | |
83388-09 | 2009 |
316A1 - Ignition Coil | |
31696-07A | 2008 |
316B1 - Spark Plug Cable | |
32014-09 | 2009 |
32013-09 | 2009 |
316C1 - Spark Plug | |
32362-04 | 2004 |
327A1 - Sensor | |
32495-98 | 1998 |
327B1 - Chemical / Gas Sensor | |
27719-07 | 2007 |
27683-07 | 2007 |
327C1 - Pressure Sensor | |
74438-99 | 1999 |
32305-08 | 2008 |
327D1 - Proximity Sensor | |
32707-01C | 2007 |
74402-05 | 2005 |
327E1 - Temperature Sensor | |
32319-07 | 2007 |
74419-96A | 1996 |
32446-99 | 1999 |
336A1 - Shift Linkage Rod Assembly | |
5817 | 2000 |
336D1 - Shift Pedal | |
33849-97 | 1997 |
336F1 - Toepeg | |
34611-65A | 1965 |
339A1 - Shift Lever | |
33718-82B | 1982 |
33895-82C | 2007 |
339D1 - Shifter Fork | |
35222-06 | 2014 |
35217-06 | 2006 |
35223-06 | 2014 |
35210-06 | 2006 |
35187-06 | 2006 |
339E1 - Shifter Fork Shaft | |
33709-82A | 1982 |
339H1 - Shifter Mechanism Components (internal) | |
33759-99B | 1999 |
34064-00C | 2000 |
35243-06 | 2014 |
33389-07 | 2014 |
34091-08 | 2008 |
34987-06 | 2006 |
35186-06 | 2006 |
35249-06 | 2006 |
35081-06 | 2006 |
33413-06A | 2006 |
33409-06B | 2006 |
35082-07 | 2007 |
347A1 - Transmission Assembly | |
33097-09 | 2009 |
347B1 - Transmission Case | |
83837-09 | 2009 |
350A1 - Transmission Output Sprocket | |
40659-06 | 2006 |
350C1 - Transmission Output Sprocket Compensator Driving Element | |
83850-09 | 2009 |
350E1 - Transmission Gear | |
31525-90 | 1990 |
31345-06 | 2006 |
35801-06 | 2006 |
35122-06 | 2006 |
350G1 - Transmission Shim / Spacer | |
25736-06 | 2006 |
25731-06 | 2006 |
25729-06 | 2006 |
25738-06 | 2006 |
25737-06 | 2006 |
25734-06 | 2006 |
356A1 - Transmission Countershaft | |
35807-06 | 2006 |
35814-06 | 2006 |
35811-06 | 2006 |
35467-08 | 2008 |
35470-06 | 2006 |
35805-06A | 2006 |
356B1 - Transmission Dog Ring | |
35204-06 | 2006 |
35126-06 | 2006 |
356C1 - Transmission Dog Ring Guide Hub | |
35202-06 | 2006 |
35201-06 | 2006 |
35124-06 | 2006 |
363A1 - PT Driveline Miscellaneous Component | |
40901-05 | 2005 |
35241-06 | 2006 |
35242-06 | 2006 |
35260-06 | 2008 |
365A1 - Primary Chain | |
40037-07 | 2007 |
365B1 - Primary Chain Tensioner | |
39968-06 | 2006 |
39929-06A | 2007 |
365C1 - Primary Drive Assembly | |
83935-09 | 2009 |
83936-09 | 2009 |
37810-08A | 2008 |
40323-00 | 2000 |
367A1 - Clutch Lever | |
45015-08 | 2008 |
367G1 - Clutch Lever Pivot Bolt | |
38738-08 | 2008 |
367H1 - Clutch Lever sub-component | |
37807-03 | 2003 |
37312-75 | 1975 |
34920-86A | 1986 |
37904-90 | 1990 |
37906-90 | 1990 |
38630-88 | 1988 |
31633-07 | 2007 |
37909-90 | 1990 |
370A1 - Clutch Assembly | |
37817-07 | 2007 |
37496-90A | 1990 |
37069-90 | 1990 |
370B1 - Clutch Friction Plate | |
37932-98 | 1998 |
37913-98 | 1998 |
370C1 - Clutch Hub | |
37554-06A | 2008 |
370E1 - Clutch Metal Plate | |
37092-06 | 2006 |
37903-90 | 1990 |
370F1 - Clutch Pressure Plate | |
37927-03 | 2003 |
370F3 - Clutch Diaphragm Spring | |
37883-98 | 1998 |
37884-98 | 1998 |
372D1 - Clutch Cable | |
38667-08A | 2008 |
372K2 - Clutch Ramp | |
25604-00A | 2000 |
25605-00A | 2000 |
400A1 - Drive-Belt | |
40040-05 | 2005 |
409A1 - Rear Wheel | |
83327-09 | 2009 |
410D1 - Electronic Control Module (ECM) | |
83386-09 | 2009 |
83862-09 | 2009 |
34246-08A | 2009 |
68920-07 | 2007 |
410G1 - Security System Control Module | |
68924-07 | 2007 |
70617-07 | 2007 |
413A1 - Brake Caliper | |
43027-08 | 2008 |
44023-08 | 2008 |
83426-09 | 2009 |
44160-00 | 2000 |
83427-09 | 2009 |
413B1 - Brake Bleeder Screw | |
42853-06 | 2006 |
413C1 - Brake Caliper sub-component | |
83904-09 | 2009 |
42851-06 | 2006 |
48361-80 | 1980 |
413D1 - Brake Pad | |
41854-08 | 2008 |
83911-09 | 2009 |
413E1 - Brake Pad Pin | |
42849-08 | 2008 |
415A1 - Brake Rotor Guard | |
41809-08 | 2008 |
41808-08 | 2008 |
415B1 - Brake Rotor | |
83425-09 | 2009 |
416A1 - Brakes Miscellaneous Component | |
42860-06B | 2006 |
83907-09 | 2009 |
42852-06A | 2006 |
83421-09 | 2009 |
40920-87 | 1987 |
72023-51D | 2004 |
83443-09 | 2009 |
416B1 - Brake Mounting Bracket | |
83906-09 | 2009 |
83431-09 | 2009 |
417A1 - Brake Master Cylinder Assembly | |
42862-06A | 2008 |
44551-08A | 2009 |
417B1 - Brake Master Cylinder | |
83430-09 | 2009 |
417C1 - Brake Master Cylinder Piston Set | |
42861-06B | 2006 |
417D1 - Brake Master Cylinder sub-Component | |
45423-92 | 1992 |
42855-06B | 2006 |
42568-05 | 2005 |
83836-09 | 2009 |
40922-87 | 2011 |
46457-05 | 2005 |
417F1 - Brake Master Cylinder Reservoir | |
42454-99A | 1999 |
417H1 - Front Brake Master Cylinder Mount Clamp | |
45138-08A | 2008 |
417Z1 - Kit,Brake | |
42859-06B | 2006 |
418B1 - Brake Line | |
83393-09 | 2009 |
83475-09 | 2009 |
422B1 - Wheel Sprocket | |
83424-09 | 2009 |
422C1 - Wheel Sprocket Compensating Cushion | |
40278-08 | 2008 |
423G1 - Valve Stem | |
40999-87 | 1987 |
423H1 - Valve Stem Cap | |
54323-85A | 1985 |
41123-79 | 1979 |
423K1 - Wheel Weights | |
95595-84 | 1984 |
430C1 - Axle Nut | |
83371-09A | 2009 |
83403-09 | 2009 |
83889-09 | 2009 |
83402-09 | 2009 |
430F1 - Sidecar Axle | |
83450-09 | 2009 |
431A1 - Front Tire | |
43022-91A | 1991 |
432A1 - Rear Tire | |
83324-09 | 2013 |
433A1 - Front Wheel | |
83326-09 | 2009 |
433B1 - Front Wheel Bearing Spacer | |
56163-93 | 1993 |
83888-09 | 2009 |
83875-09 | 2009 |
48489-02 | 2002 |
454A1 - Front Telescopic Fork | |
83800-09 | 2009 |
49377-09 | 2009 |
83801-09 | 2009 |
455A1 - Front Telescopic Fork Slider | |
45964-86 | 1986 |
83817-09 | 2009 |
83815-09 | 2009 |
455B1 - Front Telescopic Fork Spring | |
83499-09 | 2009 |
455C1 - Front Telescopic Fork sub-component | |
45803-97 | 1997 |
83804-09 | 2009 |
45865-84 | 1984 |
45940-84 | 1984 |
45419-80 | 1980 |
45442-86 | 1986 |
45933-86 | 1986 |
45835-00 | 2000 |
456A1 - Fork Protector | |
45859-77A | 1977 |
457E1 - Steering Stem Bearing Insert Cup | |
48315-60 | 1960 |
48300-60 | 1960 |
457F1 - Steering Stem Nut | |
45718-60 | 1960 |
458A1 - Front Suspension and Steering Miscellaneous Component | |
45875-84A | 1984 |
45842-77A | 1977 |
48333-80 | 1980 |
458B1 - Front Suspension and Steering Mounting Bracket | |
83374-09 | 2009 |
459A1 - Upper Triple Clamp | |
83404-09 | 2009 |
470A1 - Frame | |
31519-90 | 1990 |
83411-09BHP | 2009 |
83871-09 | 2009 |
472A1 - Frame sub-component | |
83466-09BHP | 2009 |
472C1 - Front Fairing Support Bracket | |
58478-96A | 1996 |
62787-96 | 1996 |
58479-96A | 1996 |
472C2 - Fairing Lower Support Bracket | |
58939-96C | 2010 |
58938-96C | 2010 |
472D2 - Chassis Structure Mounting Bracket | |
83407-09 | 2009 |
83408-09A | 2009 |
53570-89 | 1989 |
83860-09 | 2009 |
83413-09 | 2009 |
83910-09 | 2009 |
83429-09 | 2009 |
29644-08 | 2008 |
83389-09 | 2009 |
53563-82 | 1982 |
47365-09 | 2009 |
76130-98 | 1998 |
83861-09 | 2009 |
474C1 - Swingarm | |
83366-09 | 2009 |
474E1 - Swingarm Assembly sub-component | |
83373-09 | 2009 |
474F1 - Swingarm Bearing Spacer | |
48487-02 | 2002 |
475B1 - Swingarm Pivot Shaft | |
47505-02 | 2002 |
490C1 - Engine Guard | |
49184-09 | 2009 |
500B1 - Sidestand Bracket | |
50096-09 | 2009 |
83863-09 | 2009 |
505A1 - Footboard | |
50613-91A | 1991 |
505B1 - Footpeg Mount Bracket | |
50588-09 | 2009 |
50518-09 | 2009 |
52719-93B | 1993 |
50622-09 | 2009 |
505C1 - Heel Guard / Pad | |
50606-06 | 2006 |
50614-06 | 2006 |
505D1 - Passenger Footpeg | |
50621-06 | 2006 |
505H1 - Footpeg Insert | |
83482-09 | 2009 |
506A1 - Brake Pedal | |
42416-06 | 2006 |
42407-08 | 2008 |
520A1 - Rider Seat or Full Seat | |
52164-09 | 2009 |
521C1 - Seat Suspension Damper | |
83808-09 | 2009 |
46422-09 | 2009 |
46209-09 | 2009 |
523B1 - Back Rest Pad | |
52395-06A | 2008 |
83445-09 | 2009 |
523C1 - Back Rest Support Structure | |
52192-86A | 1986 |
53517-86 | 1986 |
524A1 - Passenger Grab Handle | |
91583-99 | 1999 |
530A1 - Tour Pak | |
79042-06 | 2006 |
79039-08CPC | 2008 |
79039-09CYT | 2009 |
530B1 - Tour Pak sub-component | |
53415-06 | 2006 |
53128-09 | 2009 |
53616-85 | 1985 |
53515-86 | 1986 |
53166-89 | 1989 |
79039-06BHY | 2006 |
53478-80 | 1980 |
53134-09BHY | 2009 |
53165-89A | 1989 |
53564-97 | 1997 |
53134-09CYT | 2009 |
90755-09 | 2009 |
90964-63 | 1963 |
53486-85 | 1985 |
53617-85 | 1985 |
53598-88A | 1988 |
90688-85 | 1985 |
53278-06A | 2009 |
53134-09CPS | 2009 |
530C1 - Trunk Pan | |
83341-09DH | 2009 |
83341-09CYS | 2009 |
83341-09CPC | 2009 |
530C2 - Case Latch | |
83352-09 | 2009 |
79139-06 | 2006 |
53848-00 | 2000 |
90705-97 | 1997 |
90686-92 | 1992 |
83351-09 | 2009 |
90649-07 | 2007 |
83433-09 | 2009 |
53865-06A | 2006 |
83349-09 | 2009 |
83346-09 | 2009 |
530D1 - Trunk Pan sub-component | |
83447-09 | 2009 |
83457-09 | 2009 |
83458-09 | 2009 |
83434-09 | 2009 |
83915-09A | 2009 |
540B1 - Rear Shock | |
83480-09 | 2009 |
540E1 - Rear Shock sub-component | |
83497-09 | 2009 |
54357-03 | 2003 |
540H1 - Rear Suspension Miscellaneous Component | |
83823-09 | 2009 |
540L1 - Shock-Mount Bracket | |
83865-09 | 2009 |
558A1 - Handlebar | |
55924-08 | 2008 |
559D1 - Lower Handlebar Clamp | |
56151-88B | 1988 |
56149-88B | 1988 |
560A1 - Mirror | |
91840-03A | 2003 |
91845-03A | 2003 |
561B1 - Left Hand Grip | |
56206-96 | 1996 |
561E1 - Throttle Grip | |
56304-08 | 2008 |
570A1 - Front Fairing | |
58231-09CYT | 2009 |
58236-96 | 1996 |
58231-04BHY | 2004 |
58231-08CPS | 2008 |
570B1 - Handlebar Wind Deflector | |
58128-08 | 2008 |
58129-08 | 2008 |
570C1 - Inner Fairing | |
83810-09 | 2009 |
571A1 - Fairing Lower | |
58817-05A | 2005 |
58836-09CYS | 2009 |
58836-05DH | 2005 |
58837-05DH | 2005 |
58837-09CYS | 2009 |
58816-05A | 2005 |
58837-08CPC | 2008 |
58836-08CPC | 2008 |
571B1 - Fairing Lower sub-component | |
83834-09CYS | 2009 |
83834-09CPC | 2009 |
58679-05 | 2005 |
83835-09CPC | 2009 |
58681-05 | 2005 |
83835-09CYS | 2009 |
58903-05 | 2005 |
58510-96 | 1996 |
83834-09DH | 2009 |
83453-09 | 2009 |
58901-05 | 2005 |
83835-09DH | 2009 |
58893-05 | 2005 |
572D1 - Engine Shroud | |
58167-09 | 2009 |
58169-09 | 2009 |
572E1 - Side Cover | |
83364-09DH | 2009 |
83364-09CYS | 2009 |
32306-08 | 2008 |
83365-09CPC | 2009 |
83365-09DH | 2009 |
83364-09CPC | 2009 |
83365-09CYS | 2009 |
573A1 - Bodywork Miscellaneous Component | |
58891-05 | 2005 |
574B1 - Windscreen / Windshield | |
58187-96 | 1996 |
589A1 - Front Fender | |
59072-04BHY | 2004 |
59072-09CYT | 2009 |
59087-00B | 2012 |
59072-08CPS | 2008 |
595D1 - Rear Fender | |
83359-09BHY | 2009 |
83356-09CYT | 2009 |
83359-09CYT | 2012 |
75069-08A | 2008 |
83356-09BHY | 2009 |
83359-09CPS | 2012 |
83356-09CPS | 2009 |
59768-97 | 1997 |
596B1 - Fender Tip | |
53429-93 | 1993 |
83419-09 | 2009 |
608A1 - Carbon Canister | |
27433-08 | 2008 |
608B1 - Carbon Canister Hose | |
27297-09 | 2009 |
27291-09 | 2009 |
27439-09 | 2009 |
27298-09 | 2009 |
609A1 - Fuel Miscellaneous Component | |
75147-08 | 2008 |
70999-09 | 2009 |
61112-08 | 2008 |
75254-04A | 2004 |
75269-08 | 2008 |
609B1 - Fuel and Intake Mounting Bracket | |
70901-09 | 2009 |
610A1 - Fuel Tank | |
61356-08 | 2008 |
61356-09CYT | 2009 |
61356-08BHY | 2008 |
61356-08CPS | 2008 |
611B1 - Fuel Cap | |
61274-92 | 1992 |
611F1 - Fuel Tank Vapor Vent Hose | |
27440-09 | 2009 |
69241-08 | 2008 |
612A1 - Fuel Filter | |
61011-04A | 2004 |
62229-08A | 2008 |
612B1 - Fuel Level Sensor | |
75205-08 | 2008 |
612B2 - Fuel Valve | |
61015-04A | 2004 |
612C1 - Fuel Line | |
62905-08 | 2008 |
612F1 - Fuel Pump | |
62908-08 | 2008 |
613A1 - Trim Panel | |
83951-09 | 2009 |
62775-08 | 2008 |
613B1 - Horn Cover | |
69012-93A | 1993 |
613D1 - Intake / Fuel Tank Cover Trim | |
61313-88 | 1988 |
613K1 - Airbox Cover | |
83379-09 | 2009 |
614C1 - Trim | |
59231-86 | 1986 |
59236-97A | 1997 |
15341-08 | 2008 |
59211-74A | 1974 |
62786-96 | 1996 |
14651-06 | 2006 |
58381-06 | 2006 |
624A1 - Oil Pump Assembly | |
26037-06 | 2006 |
624B1 - Oil Pump Assembly sub-component | |
26210-99 | 1999 |
26278-06 | 2006 |
26282-06 | 2006 |
26281-06 | 2006 |
26400-82B | 1982 |
627A1 - Oil Cooler | |
63083-09 | 2009 |
627B1 - Oil Drain Plug | |
45893-99 | 1999 |
60328-98B | 1998 |
627C1 - Oil Drain Plug Gasket | |
63066-07 | 2007 |
63084-07 | 2007 |
627E1 - Oil Filler Plug / Dipstick | |
62849-07A | 2009 |
37065-06 | 2006 |
627E2 - Sight Glass | |
42854-06 | 2006 |
627F1 - Oil Filter | |
63798-99A | 1999 |
627H1 - Oil Line | |
62641-09 | 2009 |
62629-09 | 2009 |
62372-09 | 2009 |
627K1 - Oil Line Fitting | |
63533-41A | 1941 |
627M1 - Oil Pressure Regulator Valve | |
62228-08A | 2008 |
628A1 - PT Lubrication and Cooling Miscellaneous Component | |
63059-09 | 2009 |
628B1 - PT Lubrication and Cooling Mounting Bracket | |
62108-09 | 2009 |
649A1 - Muffler | |
83448-09 | 2009 |
65538-09 | 2009 |
654A1 - Exhaust Shield | |
65636-09 | 2009 |
65951-09 | 2009 |
65634-09 | 2009 |
65952-09 | 2009 |
655A1 - Muffler Mount | |
65723-85 | 1985 |
65724-85 | 1985 |
655C1 - Exhaust Mounting Bracket | |
65678-09 | 2009 |
66881-09 | 2009 |
656E1 - Header Pipe | |
83449-09 | 2009 |
658A1 - Exhaust Catalyst | |
65846-09 | 2009 |
659A1 - Exhaust Clamp | |
65296-95A | 1995 |
66859-09 | 2009 |
659B1 - Exhaust Flange | |
65328-83 | 1983 |
659C1 - Exhaust Gasket | |
66813-09 | 2009 |
660A1 - Battery | |
66010-97C | 1997 |
660D1 - Battery Strap | |
66051-08 | 2008 |
660E1 - Ground Strap | |
75322-09 | 2009 |
70186-82 | 1982 |
660F1 - Negative Battery Cable | |
70267-09 | 2009 |
70377-09 | 2009 |
660H1 - Positive Battery Cable Boot | |
70584-94 | 1994 |
70018-07 | 2007 |
670A1 - Tachometer | |
67356-00 | 2000 |
67348-04D | 2004 |
677A1 - Headlight | |
69331-02 | 2002 |
67778-60A | 1960 |
67782-60A | 1960 |
67732-08 | 2008 |
69325-02 | 2002 |
67728-02A | 2002 |
68725-62A | 1962 |
67712-83A | 1983 |
67726-08 | 2008 |
69218-04 | 2004 |
677B1 - Headlight sub-component | |
68390-05 | 2005 |
67880-94 | 1994 |
678A1 - Taillight | |
68245-03 | 2003 |
68066-99A | 2004 |
68830-99A | 1999 |
68296-99A | 2004 |
68370-03A | 2003 |
678D1 - Turnsignal | |
58384-89 | 1989 |
69567-06 | 2006 |
68821-00 | 2000 |
678E1 - Turnsignal Lens | |
58383-89 | 1989 |
679A1 - License Plate Tray / Holder | |
83398-09 | 2009 |
679B1 - Reflector | |
60253-07 | 2007 |
68342-05 | 2005 |
59407-01 | 2001 |
59988-72A | 1972 |
679D1 - License Plate Bracket | |
59166-80 | 1980 |
83396-09 | 2009 |
83420-09 | 2009 |
83395-09 | 2009 |
680A1 - Decorative Light | |
53789-06 | 2006 |
69353-05 | 2005 |
68706-00 | 2000 |
53788-06 | 2006 |
58385-93 | 1993 |
59180-80 | 1980 |
68414-05 | 2005 |
680C1 - Incandescent Bulb | |
68193-95 | 1995 |
67445-00 | 2000 |
68168-89A | 1989 |
68453-05 | 2005 |
68329-03 | 2003 |
68167-04 | 2004 |
52441-95 | 1995 |
690C1 - Horn | |
69060-90E | 2007 |
690D1 - Horn Bracket | |
16316-08 | 2008 |
692C1 - Electrical Miscellaneous Component | |
72547-08 | 2008 |
83872-09 | 2009 |
91808-89 | 1989 |
72232-96 | 1996 |
83869-09 | 2009 |
74115-06 | 2006 |
83802-09 | 2009 |
83873-09 | 2009 |
70348-09 | 2009 |
70981-09 | 2009 |
90469-94 | 1994 |
68789-96A | 1996 |
70344-09 | 2009 |
91812-89A | 1989 |
83803-09 | 2009 |
72189-04 | 2004 |
70980-09 | 2009 |
68382-07 | 2007 |
71603-02B | 2002 |
68837-04A | 2004 |
68836-04A | 2004 |
692C2 - Electrical Mounting Bracket | |
66281-09A | 2009 |
66200-09 | 2009 |
83943-09 | 2009 |
69123-92 | 1992 |
69120-91 | 1991 |
67689-04 | 2004 |
76265-98 | 1998 |
67352-96A | 1996 |
69062-91A | 1991 |
692D1 - Fuse | |
72314-01 | 2001 |
72330-95 | 1995 |
692E1 - Fuse / Relay Block | |
31595-09 | 2009 |
31586-07 | 2007 |
72204-04 | 2004 |
692E2 - Fuse / Relay Block Cover | |
72620-08 | 2008 |
72537-09 | 2009 |
692F1 - Wire Harness | |
70415-08 | 2008 |
70142-94 | 1994 |
70676-09 | 2013 |
70465-86A | 1986 |
70271-98 | 1998 |
76319-08 | 2008 |
83880-09 | 2009 |
76248-86 | 1986 |
83334-09 | 2009 |
70232-08 | 2008 |
70160-08A | 2008 |
76294-09 | 2009 |
70369-08 | 2008 |
70648-00A | 2000 |
70196-00 | 2000 |
83498-09 | 2009 |
77121-08 | 2008 |
692G1 - Conduit / Sheathing / Sleeving | |
54354-94A | 1994 |
72249-94 | 1994 |
72266-94 | 1994 |
692G2 - Wire Guide | |
72298-95 | 1995 |
692H1 - Connector | |
73152-96BK | 1996 |
74149-98 | 1998 |
75044-96 | 1996 |
72519-09BK | 2009 |
72114-94BK | 1994 |
72206-94 | 1994 |
83876-09 | 2009 |
72159-94 | 1994 |
72116-94BK | 1994 |
72129-94GY | 1994 |
72144-94 | 1994 |
72384-06BK | 2006 |
72063-06 | 2006 |
72100-04 | 2004 |
72157-08 | 2008 |
72161-06 | 2006 |
72111-06 | 2006 |
72179-94 | 1994 |
72066-06 | 2006 |
72124-94GY | 1994 |
72416-01 | 2001 |
76266-98 | 1998 |
9848 | Unknown |
9847 | Unknown |
74146-98 | 1998 |
72444-07GY | 2007 |
72399-98 | 1998 |
72260-04 | 2004 |
72009-05 | 2005 |
72156-94 | 1994 |
72139-94GY | 1994 |
72007-05 | 2005 |
76258-86 | 1986 |
72155-08 | 2008 |
72131-04 | 2004 |
72205-94 | 1994 |
73301-04 | 2004 |
73198-96 | 1996 |
72518-01 | 2001 |
72533-06 | 2006 |
72130-04 | 2004 |
72199-94 | 1994 |
73212-07 | 2007 |
692H2 - Terminal | |
72286-04 | 2004 |
72364-06 | 2006 |
72272-07 | 2007 |
72356-95 | 1995 |
72400-99 | 1999 |
72289-04 | 2004 |
72605-08 | 2008 |
83944-09 | 2009 |
72413-07 | 2007 |
72213-94 | 1994 |
9898 | Unknown |
72484-08 | 2008 |
9892 | Unknown |
72407-07 | 2007 |
72210-94 | 1994 |
72115-08 | 2008 |
72024-08 | 2008 |
72493-07 | 2007 |
72309-04 | 2004 |
72721-07 | 2007 |
72290-94 | 1994 |
72381-98 | 1998 |
72169-07 | 2007 |
72242-94 | 1994 |
72279-04 | 2004 |
72355-97 | 1997 |
72208-94 | 1994 |
72168-07 | 2007 |
72291-94 | 1994 |
9839 | 1996 |
72495-08 | 2008 |
9937 | Unknown |
72294-94 | 1994 |
9864 | 1986 |
72094-06 | 2006 |
72241-94A | 1994 |
72207-94 | 1994 |
72611-07 | 2007 |
74190-98 | 1998 |
72359-05 | 2005 |
74194-98 | 1998 |
692K1 - Connector / Terminal Seal | |
72265-04 | 2004 |
74156-98 | 1998 |
72403-99 | 1999 |
73303-04 | 2004 |
72006-05 | 2005 |
74116-98BK | 1998 |
72154-94 | 1994 |
74197-04 | 2004 |
72104-94BK | 1994 |
72149-94 | 1994 |
692L1 - Wire Harness sub-component | |
74191-98 | 1998 |
73162-96BK | 1996 |
72606-08 | 2008 |
73213-07 | 2007 |
74106-98BK | 1998 |
72487-07BK | 2007 |
72282-09 | 2009 |
72512-07BK | 2007 |
72488-07BK | 2007 |
75229-08 | 2008 |
74152-98 | 1998 |
72195-94 | 1994 |
72415-07GY | 2007 |
83877-09 | 2009 |
72402-07 | 2007 |
72473-07 | 2007 |
72214-94 | 1994 |
70585-93 | 1993 |
72491-07GY | 2007 |
73190-96 | 1996 |
72200-94A | 1994 |
10102 | Unknown |
73103-96BK | 1996 |
73156-96BK | 1996 |
70598-99 | 1999 |
83895-09 | 2009 |
72406-07 | 2007 |
73112-96BK | 1996 |
72557-07 | 2007 |
74109-98BK | 1998 |
72486-08 | 2008 |
72408-07 | 2007 |
74195-98 | 1998 |
72251-07 | 2007 |
72397-98 | 1998 |
72167-07BK | 2007 |
72166-07BK | 2007 |
73153-96BK | 1996 |
72556-08 | 2008 |
72492-07GY | 2007 |
73158-96BK | 1996 |
72720-07 | 2007 |
83878-09 | 2009 |
72033-93 | 1993 |
72203-96 | 1996 |
70681-09 | 2009 |
72011-05 | 2005 |
72106-94BK | 1994 |
73110-96BK | 1996 |
73160-96BK | 1996 |
72405-98BK | 1998 |
72500-07ABK | 2007 |
73191-96 | 1996 |
72146-94 | 1994 |
72489-07GY | 2007 |
74159-98 | 1998 |
72190-94 | 1994 |
72096-06 | 2006 |
72609-08 | 2008 |
10138 | Unknown |
72188-07BK | 2007 |
72483-08BK | 2008 |
83868-09 | 2009 |
72543-07BK | 2007 |
74119-98BK | 1998 |
83898-09 | 2009 |
73104-96BK | 1996 |
73196-96 | 1996 |
73305-04 | 2004 |
83945-09 | 2009 |
69318-02 | 2002 |
72544-07 | 2007 |
73102-96BK | 1996 |
72079-08 | 2008 |
72014-07 | 2007 |
72485-07 | 2007 |
72056-92 | 1992 |
8339 | 2009 |
72295-94 | 1994 |
70578-89 | 1989 |
72191-94 | 1994 |
72490-07GY | 2007 |
72494-07 | 2007 |
74112-98BK | 1998 |
72440-08 | 2008 |
72012-07 | 2007 |
73154-96BK | 1996 |
72414-07BK | 2007 |
73108-96BK | 1996 |
72135-06 | 2006 |
72382-98BK | 1998 |
709B1 - Instrument Cluster or Speedometer | |
75032-99B | 1999 |
67350-08 | 2008 |
75109-96C | 1996 |
67349-08 | 2008 |
709B2 - Fuel Gauge | |
74526-96C | 2000 |
75111-08 | 2008 |
709E1 - Tank Console | |
61270-08 | 2008 |
61278-08 | 2008 |
714A1 - Ignition Switch | |
71422-03 | 2003 |
714B1 - Mechanical Switch | |
71505-96 | 1996 |
83903-09 | 2009 |
33926-06B | 2006 |
31631-06 | 2006 |
71817-07 | 2007 |
714C1 - Pressure Switch | |
71814-98 | 1998 |
71685-06 | 2006 |
71682-06 | 2006 |
715A1 - Hand Control | |
71714-02 | 2002 |
71684-06A | 2006 |
71825-96A | 1996 |
67854-98 | 1998 |
70375-96 | 1996 |
76129-98 | 1998 |
70373-96 | 1996 |
71587-04 | 2004 |
71513-98 | 1998 |
71834-98 | 1998 |
71638-03 | 2003 |
77101-98 | 1998 |
83883-09 | 2009 |
71532-03 | 2003 |
71824-98 | 1998 |
71642-08 | 2008 |
71711-02 | 2002 |
38700-08A | 2008 |
71595-08 | 2008 |
71823-98 | 1998 |
71594-98A | 1998 |
83338-09 | 2009 |
71434-96A | 1996 |
71822-98 | 1998 |
71683-06A | 2006 |
71564-96 | 1996 |
71661-03 | 2003 |
67493-08 | 2008 |
77100-98 | 1998 |
71820-98 | 1998 |
71535-96 | 1996 |
71699-07 | 2007 |
71567-96 | 1996 |
71621-08 | 2008 |
71618-98 | 1998 |
747A1 - Voltage Regulator | |
74505-09 | 2009 |
760B1 - Antenna | |
76503-08 | 2008 |
68956-07 | 2007 |
76250-09 | 2009 |
76260-89 | 1989 |
760C2 - Audio System Speaker | |
76304-98B | 1998 |
76307-98 | 1998 |
76303-98B | 1998 |
77047-98 | 1998 |
77029-06 | 2006 |
760C3 - Radio Receiver | |
76160-06 | 2006 |
760C4 - Rider-Passenger Communication System | |
77126-98 | 1998 |
77148-98A | 1998 |
77136-08 | 2008 |
77147-98 | 1998 |
76529-07 | 2007 |
760D2 - Infotainment Mount sub-component | |
77092-98 | 1998 |
76416-06C | 2006 |
830A1 - Trike Body | |
83318-09CPC | 2009 |
83318-09CYS | 2009 |
83318-09DH | 2009 |
830C1 - Parking Brake | |
83902-09 | 2009 |
868D2 - Sidecar Fender | |
83942-09 | 2009 |
902E1 - Saddlebag Bottom | |
90965-63 | 1963 |
53170-89 | 1989 |
75089-08 | 2008 |
903A1 - Lockset | |
61029-92A | 1992 |
83332-09 | 2009 |
903B1 - Key or Key-set | |
71452-91A | 1991 |
61081-92 | 1992 |
903C1 - Key Transponder | |
68926-07 | 2007 |
915A1 - Recall Kit | |
62564-09 | 2010 |
931A1 - Protective / Storage Cover | |
83418-09 | 2009 |
933B1 - Hard Storage | |
58683-05 | 2005 |
83383-09 | 2009 |
58684-05 | 2005 |
83380-09 | 2009 |
83385-09 | 2009 |
940A2 - Owner's Manual | |
99461-89 | 1989 |
Part No. | Description | Part and Model(s) |
---|---|---|
67880-94 | BOOT | INSTRUMENTS: |
Part No. | Description | Part and Model(s) |
---|---|---|
10102 | CLIP | REAR FENDER: REAR TURN SIGNAL HARNESS: BODY ASSEMBLY & SIDE COVERS: TOUR-PAK (BOTTOM): LAMPS & SPEAKER HOUSINGS - TOUR-PAK: |
1062 | SCREW | PRIMARY HOUSING: |
11105 | O-RING | TRANSMISSION HOUSING, TOP COVER & OIL PAN: PRIMARY HOUSING: |
11132A | O-RING | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: TRANSMISSION BEARINGS & COVERS: |
11143 | RETAINING RING | CLUTCH CONTROL: |
11145A | O-RING | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: |
11150 | RETAINING RING | GEAR SHIFTER: |
11270 | O-RING | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: |
11293 | O-RING | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: CAMSHAFTS & CAM COVER - TWIN CAM 103 ™: |
11301 | O-RING | CAMSHAFTS & CAM COVER - TWIN CAM 103 ™: |
12052A | SEAL | PRIMARY HOUSING: |
12074 | SEAL | TRANSMISSION BEARINGS & COVERS: |
16585-96 | INSERT | WINDSHIELD, FAIRING & HEADLAMP: INNER FAIRING : |
16715-83 | STUD | CYLINDERS, HEADS & VALVES - TWIN CAM 103 ™: |
16719-99B | GASKET | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: |
17369-06 | GASKET SERVICE KIT | PRIMARY HOUSING: |
17386-99A | GASKET | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: |
18635-99B | GASKET | ROCKER ARM ASSEMBLY & PUSH RODS -TWIN CAM 103 ™: |
2445 | SCREW | WINDSHIELD, FAIRING & HEADLAMP: INNER FAIRING : TRUNK DOOR: |
2446 | SCREW | WINDSHIELD, FAIRING & HEADLAMP: INNER FAIRING : |
25244-99A | GASKET | CAMSHAFTS & CAM COVER - TWIN CAM 103 ™: |
2531 | SCREW | FRONT FENDER: |
2563 | SCREW | INNER FAIRING : LAMPS & SPEAKER HOUSINGS - TOUR-PAK: |
26995-86B | SEAL | FUEL INDUCTION MODULE: |
27444-00Y | O-RING | STARTER MOTOR: |
2952A | SCREW | SEAT: |
2995 | SCREW | FAIRING LOWERS: |
3050 | SCREW | ALTERNATOR & REGULATOR: |
3275 | SCREW | FUEL INDUCTION MODULE: GEAR SHIFTER: |
3368 | SCREW | BELTS, CHAINS & SPROCKETS: |
34091-08 | BEARING | TRANSMISSION GEARS: |
34901-07 | GASKET | PRIMARY HOUSING: |
34917-06 | GASKET | TRANSMISSION HOUSING, TOP COVER & OIL PAN: |
34934-06 | GASKET | PRIMARY HOUSING: |
35654-06 | GASKET | TRANSMISSION BEARINGS & COVERS: |
3595 | SCREW | TOUR-PAK (BOTTOM): TOUR-PAK (COVER): |
3597 | SCREW | TOUR-PAK (BOTTOM): |
3655A | SCREW | FRONT WHEEL: FAIRING LOWERS: |
3658 | SCREW | HANDLEBAR SWITCHES - RIGHT: HANDLEBAR SWITCHES - LEFT: |
36805-06 | GASKET | TRANSMISSION BEARINGS & COVERS: |
4132 | SCREW | FRONT BRAKE CONTROL: |
41751-06A | GASKET | FRONT BRAKE CONTROL: REAR BRAKE CONTROL: FRONT BRAKE LINE: REAR BRAKE CALIPER: |
45405-75A | SCREW | FRONT FORK - LEFT & RIGHT: |
45733-48 | OIL SEAL | FRONT FORK - BRACKETS: FRONT FORK - LEFT & RIGHT: |
45845-77 | O-RING | FRONT FORK - LEFT & RIGHT: |
45858-77 | SCREW | FRONT FORK - LEFT & RIGHT: |
4740A | SCREW | CAMSHAFTS & CAM COVER - TWIN CAM 103 ™: CAMSHAFTS & CAM COVER - TWIN CAM 103 ™: |
48300-60 | ROLLER BEARING | FRONT FORK - BRACKETS: |
5210 | WELL NUT | LAMPS & SPEAKER HOUSINGS - TOUR-PAK: |
58311-96 | TRIM SEAL | INNER FAIRING : |
59768-97 | SEAT NUT KIT | SEAT: |
60678-85 | RETAINING RING | PRIMARY HOUSING: |
65324-83B | GASKET | EXHAUST SYSTEM: |
65325-83A | RETAINING RING | EXHAUST SYSTEM: |
6702 | WASHER | PARKING BRAKE: FRONT FORK - LEFT & RIGHT: FRONT FRAME: PASSING LAMPS & FRONT TURN SIGNALS: BODY ASSEMBLY & SIDE COVERS: LATCH ASSEMBLY - TRUNK DOOR: |
7041 | LOCKWASHER | GEAR SHIFTER: PARKING BRAKE: FRONT FORK - LEFT & RIGHT: PASSING LAMPS & FRONT TURN SIGNALS: EXHAUST SYSTEM: |
7586 | JAM NUT | TOUR-PAK (COVER): |
7593 | NUT | EXHAUST SYSTEM: |
7600 | NUT | FRONT FENDER: |
7613A | PUSH NUT | FRONT FENDER: |
7716 | LOCKNUT | CRANKCASE & ENGINE - OIL FILTER & COOLER - TWIN CAM 103 ™: ALTERNATOR & REGULATOR: SEAT: FOOTBOARDS: FAIRING LOWERS: TOUR-PAK (BOTTOM): |
786A | BOLT | PRIMARY HOUSING: |
856A | SCREW | GEAR SHIFTER: |
9955 | CLAMP | EXHAUST SYSTEM: |
Part No. | Description | Part and Model(s) |
---|---|---|
41854-08 | PAD & PIN KIT | FRONT BRAKE CALIPER: |
45875-84A | OIL SEAL | FRONT FORK - LEFT & RIGHT: |
Part No. | Description | Part and Model(s) |
---|---|---|
58938-96C | SUPPORT | INNER FAIRING : |
58939-96C | SUPPORT | INNER FAIRING : |
59166-80 | LOCKPLATE | FRONT FENDER: |
Part No. | Description | Part and Model(s) |
---|---|---|
61274-92 | FUEL FILLER CAP | FUEL TANK CONSOLE: |
Part No. | Description | Part and Model(s) |
---|---|---|
71621-08 | STOPLAMP SWITCH KIT | HANDLEBAR SWITCHES - RIGHT: |
72330-95 | FUSE | MAIN WIRING HARNESS (3 OF 5): |
91808-89 | ELEMENT | INNER FAIRING : |
Part No. | Description | Part and Model(s) |
---|---|---|
33709-82A | SHAFT | GEAR SHIFTER: |
37909-90 | RETAINING RING | CLUTCH: |
37913-98 | PLATE CLUTCH | CLUTCH: |
Part No. | Description | Part and Model(s) |
---|---|---|
34611-65A | PEG | GEAR SHIFTER: |
Part No. | Description | Part and Model(s) |
---|---|---|
29633-08 | FILTER ELEMENT | AIR CLEANER: |
61011-04A | FUEL FILTER KIT | FUEL PUMP: |
65296-95A | MUFFLER CLAMP | EXHAUST SYSTEM: |
65724-85 | MOUNT | EXHAUST SYSTEM: |
Part No. | Description | Part and Model(s) |
---|---|---|
67445-00 | BULB | INSTRUMENTS: |
68168-89A | BULB | LAMPS & SPEAKER HOUSINGS - TOUR-PAK: |
68193-95 | BULB | FRONT FENDER: |
68329-03 | BULB | WINDSHIELD, FAIRING & HEADLAMP: |
Part No. | Description | Part and Model(s) |
---|---|---|
32362-04 | SPARK PLUG | ELECTRONIC CONTROL MODULE (ECM) & COIL: |
63798-99A | FILTER | CRANKCASE & ENGINE - OIL FILTER & COOLER - TWIN CAM 103 ™: |
66010-97C | BATTERY | BATTERY, TRAY & CABLES: |
Part No. | Description | Part and Model(s) |
---|---|---|
68926-07 | REMOTE CONTROL FOB | SWITCHES & CIRCUIT BREAKERS: |
Part No. | Description | Part and Model(s) |
---|---|---|
40999-87 | VALVE STEM | FRONT WHEEL: REAR WHEEL: |
43022-91A | TIRE | FRONT WHEEL: |
