Name | Document 99439-96A | |
Occupation | Dealership | |
Street | Department | |
City | State | Zip |
POSITION | DESCRIPTION | POSSIBLE VALUES |
---|---|---|
1 | Market designation | 1=Originally manufactured for sale within the United States 5=Originally manufactured for sale outside of the United States |
2 | Manufacturer | HD=Harley-Davidson |
3 | Motorcycle type | 1=Heavyweight motorcycle 901 cc and larger |
4 | Model | See model table |
5 | Engine type | L=Carbureted |
6 | Introduction date | 1=Regular 2=Mid-year 3=California 4=Special Edition |
7 | V.I.N. check digit | Can be 0-9 or X |
8 | Model year | S=1995 T=1996 |
9 | Assembly plant | Y=York, PA |
10 | Sequential number | varies |
CODE | MODEL NAME | CODE | MODEL NAME |
---|---|---|---|
GD | FXDL | GH | FXD |
GE | FXDWG | GG | FXDS-CON |
Index No. | Part No. | Description | Model(s) |
1 | 16165-95 | ENGINE ASSEMBLY, complete (chrome & black) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
16165-96 | ENGINE ASSEMBLY, complete (chrome & black) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
16166-95 | ENGINE ASSEMBLY, complete (chrome & black) (California) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
16166-96 | ENGINE ASSEMBLY, complete (chrome & black) (California) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
16174-95 | ENGINE ASSEMBLY, complete | FXD 1995 | |
16174-96 | ENGINE ASSEMBLY, complete | FXD 1996 | |
16175-95 | ENGINE ASSEMBLY, complete (California) | FXD 1995 | |
16175-96 | ENGINE ASSEMBLY, complete (California) | FXD 1996 | |
INTERNATIONAL MODELS ONLY | |||
16167-95 | ENGINE ASSEMBLY, complete (chrome & black) (HDI) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
16167-96 | ENGINE ASSEMBLY, complete (chrome & black) (HDI) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
16178-95 | ENGINE ASSEMBLY, complete (HDI) | FXD 1995 | |
16178-96 | ENGINE ASSEMBLY, complete (HDI) | FXD 1996 | |
16181-95 | ENGINE ASSEMBLY, complete (chrome & black) (Swiss) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
16182-95 | ENGINE ASSEMBLY, complete (Swiss) | FXD 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 855B | SCREW | ALL |
2 | 4716W | SCREW (2) | ALL |
3 | 6019 | WASHER (3) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3 | 6019 | WASHER (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 6701 | WASHER (2) | ALL |
5 | 7601 | LOCKNUT, flange (2) | ALL |
6 | 16258-95C | STABILIZER LINK, top | ALL |
7 | 16242-90 | BRACKET, engine mounting | ALL |
8 | 16241-90 | SPACER | ALL |
9 | 16478-85A | SCREW, internal thread (4) | ALL |
10 | 16480-92A | SCREW, internal thread (4) | ALL |
11 | 16510-83A | CYLINDER, w/ piston (2) | FXD 1995, FXD 1996 |
16512-86A | CYLINDER, w/ piston (black) (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
12 | 16573-83A | INSERT, cylinder stud (4) | ALL |
13 | 16690-92B | HEAD, rear cylinder w/ guides & seats | FXD 1995, FXD 1996 |
16691-92 | HEAD, front cylinder w/ guides & seats | FXD 1995, FXD 1996 | |
16692-95 | HEAD, front cylinder w/ guides & seats (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
16696-92A | HEAD, rear cylinder w/ guides & seats (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
14 | 16715-83 | STUD, exhaust port (4) | ALL |
15 | 16770-84F | GASKET, cylinder head (2) | ALL |
16 | 16774-86D | GASKET, cylinder base (2) | ALL |
17 | 16837-85C | STUD, cylinder base (8) | ALL |
18 | 17040-92A | GASKET KIT, top end | ALL |
17041-92A | GASKET KIT, engine overhaul | ALL | |
19 | 18001-83B | SEAL, valve (4) | ALL |
20 | 18011-86 | INSERT, exhaust valve seat (2) | ALL |
18124-83 | INSERT, exhaust valve seat, 0.005 O.S. (2) | ALL | |
21 | 18020-83 | INSERT, intake valve seat (2) | ALL |
18134-83 | INSERT, intake valve seat, 0.005 O.S. (2) | ALL | |
22 | 18074-83B | INTAKE VALVE (2) | ALL |
18076-83 | INTAKE VALVE, 0.03 short (2) | ALL | |
23 | 18082-83A | EXHAUST VALVE (2) | ALL |
18087-83 | EXHAUST VALVE, 0.030 short (2) | ALL | |
24 | 18101-83D | VALVE GUIDE, intake & exhaust (4) | ALL |
18130-83D | VALVE GUIDE, intake & exhaust, 0.001 O.S. (4) | ALL | |
18131-83D | VALVE GUIDE, intake & exhaust, 0.003 O.S. (4) | ALL | |
18133-83B | VALVE GUIDE, intake & exhaust, 0.002 O.S. (4) | ALL | |
25 | 18201-83 | VALVE SPRING, outer (4) | ALL |
26 | 18202-83 | VALVE SPRING, inner (4) | ALL |
27 | 18219-83A | COLLAR, valve spring, upper (4) | ALL |
28 | 18222-83A | COLLAR, valve spring, lower (4) | ALL |
29 | 18229-83A | RETAINER, valve collar (8) | ALL |
30 | 26432-76A | O-RING, cylinder stud insert (4) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 882 | SCREW (8) | ALL |
2 | 3500A | BOLT (4) | ALL |
3 | 3501A | BOLT (4) | ALL |
4 | 3770 | SCREW (8) | ALL |
5 | 3849 | SCREW (6) | ALL |
6 | 4718A | SCREW (4) | ALL |
7 | 6016 | WASHER (8) | ALL |
8 | 16800-84A | GASKET, rocker cover/cylinder head, valve & pushrod sides (replaces 16778-84A & 16779-84B) | ALL |
9 | 6736 | WASHER (6) | ALL |
10 | 6737 | WASHER (4) | ALL |
11 | 6762B | WASHER (4) | ALL |
12 | 11132A | O-RING, pushrod cover (4) | ALL |
13 | 11145A | O-RING, pushrod cover (4) | ALL |
14 | 11157 | O-RING (4) | ALL |
15 | 16778-84A | GASKET, cylinder head, right (use 16800-84A) (2) | ALL |
16 | 16779-84B | GASKET, cylinder head, left (use 16800-84A) (2) | ALL |
17 | 17042-92A | GASKET KIT, rocker boxes, w/ 8, 19, 20, 37 & 38 | ALL |
18 | 17355-92A | GASKET, rocker cover, lower (2) | ALL |
19 | 17356-92A | GASKET, rocker cover, upper (2) | ALL |
20 | 17358-84B | GASKET, rocker cover, inner (2) | ALL |
21 | 17360-83A | ROCKER ARM, front intake, rear exhaust (2) | ALL |
22 | 17375-83A | ROCKER ARM, rear intake, front exhaust (2) | ALL |
23 | 17429-91 | BEARING, rocker arm (8) | ALL |
24 | 17503-92A | ROCKER COVER, outer (2) | FXD 1995, FXD 1996 |
17528-92 | ROCKER COVER, outer (chrome) (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
25 | 17510-92A | SPACER, rocker covers (2) | FXD 1995, FXD 1996 |
17529-92 | SPACER, rocker covers (chrome) (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
26 | 17521-92A | ROCKER COVER, inner (2) | FXD 1995, FXD 1996 |
17530-92 | ROCKER COVER, inner (chrome) (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
27 | 17611-83 | SHAFT, rocker arm (4) | ALL |
28 | 17921-83A | PUSHROD, rear exhaust, 11.210 inch long | ALL |
17924-83A | PUSHROD, rear intake, 11.045 inch long | ALL | |
17927-83A | PUSHROD, front exhaust, 11.325 inch long | ALL | |
17930-83A | PUSHROD, front intake, 11.090 inch long | ALL | |
29 | 17935-79B | COVER, pushrod, upper (4) | ALL |
30 | 17938-83 | COVER, pushrod, lower (4) | ALL |
31 | 17945-36B | CAP, cover spring (4) | ALL |
32 | 17947-36 | SPRING, pushrod cover (4) | ALL |
33 | 17950-66 | RETAINER, spring cap (4) | ALL |
34 | 18523-86B | TAPPET, w/ roller (4) | ALL |
35 | 18540-83C | TAPPET GUIDE, rear | FXD 1995, FXD 1996 |
18622-85B | TAPPET GUIDE, rear (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
18542-83C | TAPPET GUIDE, front | FXD 1995, FXD 1996 | |
18623-85B | TAPPET GUIDE, front (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
36 | 18633-48D | GASKET, tappet guide, rear | ALL |
18634-48C | GASKET, tappet guide, front | ALL | |
37 | 26856-89A | VALVE, umbrella | ALL |
38 | 63858-49 | GASKET (8) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 6506 | WASHER (bronze) (2) | ALL |
2 | 11218 | KEY, crank pin & gearshaft | ALL |
3 | 11219 | T-KEY | ALL |
4 | 21920-83 | PISTON RING SET, std. (2) | ALL |
21921-83 | PISTON RING SET, 0.005 inch O.S. (2) | ALL | |
21922-83 | PISTON RING SET, 0.010 inch O.S. (2) | ALL | |
21923-83 | PISTON RING SET, 0.020 inch O.S. (2) | ALL | |
21924-83 | PISTON RING SET, 0.030 inch O.S. (2) | ALL | |
5 | 21940-83 | PISTON & RINGS ASSEMBLY, standard (2) | ALL |
21941-83 | PISTON & RINGS ASSEMBLY, 0.005 inch O.S. (2) | ALL | |
21942-83 | PISTON & RINGS ASSEMBLY, 0.010 inch O.S. (2) | ALL | |
21943-83 | PISTON & RINGS ASSEMBLY, 0.020 inch O.S. (2) | ALL | |
21944-83 | PISTON & RINGS ASSEMBLY, 0.030 inch O.S. (2) | ALL | |
6 | 22589-83B | LOCK RING, piston pin (4) | ALL |
7 | 22764-83 | PISTON PIN (2) | ALL |
8 | 23906-93B | SET OF FLYWHEELS & SHAFT, w/ rods | ALL |
9 | 23928-87 | INNER RING | ALL |
10 | 23961-80A | CRANK PIN, std. | ALL |
23974-87 | CRANK PIN, 0.001 inch O.S. | ALL | |
23975-87 | CRANK PIN, 0.002 inch O.S. | ALL | |
11 | 23981-98 | NUT, crank pin (2) | ALL |
12 | 24281-83 | SET OF RODS, w/ bearings & crankpin | ALL |
13 | 24334-36 | BUSHING, piston pin, 0.002 inch O.S. (2) | ALL |
24335-36 | BUSHING, piston pin, 0.010 inch O.S. (2) | ALL | |
14 | 24345-36A | BUSHING, rear connecting rod, lower (2) | ALL |
15 | 24346-87A | BEARING SET | ALL |
16 | 24356-36A | BUSHING, front connecting rod, lower | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 358 | DOWEL PIN (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 653 | EXPANSION PLUG | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3 | 720 | PLUG, timing hole | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4 | 3427 | BOLT (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 3430 | BOLT | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 3504A | BOLT (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 3506 | STUD (3) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 3528 | BOLT (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9 | 3554 | BOLT (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 6016 | WASHER (6) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 6019 | WASHER (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 7593 | NUT, flange (7) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
13 | 7883 | NUT (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
14 | 9028 | BEARING ASSEMBLY, sprocket shaft | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
15 | 9110 | SHIM, bearing assembly, 0.0905 -.0895 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9120 | SHIM, bearing assembly, 0.0925 - .0915 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9121 | SHIM, bearing assembly, 0.0945 - .0935 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9122 | SHIM, bearing assembly, 0.0965 - .0955 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9123 | SHIM, bearing assembly, 0.0985 - .0975 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9124 | SHIM, bearing assembly, 0.1005 - .0995 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9125 | SHIM, bearing assembly, 0.1025 - .1015 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9126 | SHIM, bearing assembly, 0.1045 - .1035 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9127 | SHIM, bearing assembly, 0.1065 - .1055 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9128 | SHIM, bearing assembly, 0.1085 - .1075 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9129 | SHIM, bearing assembly, 0.1105 - .1095 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9130 | SHIM, bearing assembly, 0.1125 - .1115 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9131 | SHIM, bearing assembly, 0.1145 - .1135 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9132 | SHIM, bearing assembly, 0.1165 - .1155 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9133 | SHIM, bearing assembly, 0.1185 - .1175 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
9134 | SHIM, bearing assembly, 0.1205 - .1195 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
16 | 11160A | RETAINING RING, bearing, left | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
17 | 11177A | RETAINING RING, bearing, right | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
18 | 12026B | OIL SEAL | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
19 | 16837-85C | STUD, cylinder base (8) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
20 | 24002-70 | SPACER, sprocket shaft | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
21 | 24032-70 | SPACER, sprocket shaft, 0.060 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
24033-70 | SPACER, sprocket shaft, 0.090 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24034-70 | SPACER, sprocket shaft, 0.120 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24035-70 | SPACER, sprocket shaft, 0.150 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24036-70 | SPACER, sprocket shaft, 0.180 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24037-70 | SPACER, sprocket shaft, 0.210 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
22 | 24571-93 | SET OF CRANKCASES (black) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
24572-93A | SET OF CRANKCASES | FXD 1995 | |
23 | 24599-58B | BUSHING, right crankcase, standard | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
24600-58B | BUSHING, right crankcase, 0.002 inch O.S.O.D. | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24601-58B | BUSHING, right crankcase, 0.005 inch O.S.O.D. | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24 | 24626-87A | BEARING SET, gear side (white/gray) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
24628-87A | BEARING SET, gear side (green) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24641-87A | BEARING SET, gear side (red) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
24643-87A | BEARING SET, gear side (blue) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
25 | 35850-84 | SPACER, sprocket shaft, 0.010 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35851-84 | SPACER, sprocket shaft, 0.020 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
35852-84 | SPACER, sprocket shaft, 0.030 inch thick | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
26 | 63533-41A | FITTING, oil hose | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 358 | DOWEL PIN (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 653 | EXPANSION PLUG | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 720 | PLUG, timing hole | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 3398 | SCREW (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
5 | 3504A | BOLT | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 3506 | STUD | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 3528 | BOLT (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 3554 | BOLT (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 3613 | SCREW (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 6016 | WASHER (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 6019 | WASHER (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
12 | 7593 | NUT, flange (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
13 | 7883 | NUT (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 9028 | BEARING ASSEMBLY, sprocket shaft | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
15 | 9110 | SHIM, bearing assembly, 0.0905 -.0895 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9120 | SHIM, bearing assembly, 0.0925 - .0915 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9121 | SHIM, bearing assembly, 0.0945 - .0935 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9122 | SHIM, bearing assembly, 0.0965 - .0955 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9123 | SHIM, bearing assembly, 0.0985 - .0975 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9124 | SHIM, bearing assembly, 0.1005 - .0995 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9125 | SHIM, bearing assembly, 0.1025 - .1015 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9126 | SHIM, bearing assembly, 0.1045 - .1035 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9127 | SHIM, bearing assembly, 0.1065 - .1055 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9128 | SHIM, bearing assembly, 0.1085 - .1075 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9129 | SHIM, bearing assembly, 0.1105 - .1095 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9130 | SHIM, bearing assembly, 0.1125 - .1115 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9131 | SHIM, bearing assembly, 0.1145 - .1135 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9132 | SHIM, bearing assembly, 0.1165 - .1155 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9133 | SHIM, bearing assembly, 0.1185 - .1175 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9134 | SHIM, bearing assembly, 0.1205 - .1195 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
16 | 11160A | RETAINING RING, bearing, left | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
17 | 11177A | RETAINING RING, bearing, right | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 12026B | OIL SEAL | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
19 | 16837-85C | STUD, cylinder base (8) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
20 | 24002-70 | SPACER, sprocket shaft | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
21 | 24032-70 | SPACER, sprocket shaft, 0.060 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
24033-70 | SPACER, sprocket shaft, 0.090 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24034-70 | SPACER, sprocket shaft, 0.120 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24035-70 | SPACER, sprocket shaft, 0.150 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24036-70 | SPACER, sprocket shaft, 0.180 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24037-70 | SPACER, sprocket shaft, 0.210 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
22 | 24571-93 | SET OF CRANKCASES (black) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
24572-93A | SET OF CRANKCASES | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24600-58B | BUSHING, right crankcase - 0.002 inch O.S.O.D. | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24601-58B | BUSHING, right crankcase - 0.005 inch O.S.O.D. | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24 | 24626-87A | BEARING SET, gear side (white/gray) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
24628-87A | BEARING SET, gear side (green) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24641-87A | BEARING SET, gear side (red) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
24643-87A | BEARING SET, gear side (blue) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
25 | 35850-84 | SPACER, sprocket shaft, 0.010 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
35851-84 | SPACER, sprocket shaft, 0.020 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
35852-84 | SPACER, sprocket shaft, 0.030 inch thick | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
26 | 63533-41A | FITTING, oil hose | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 275 | DOWEL PIN (as required) | ALL |
2 | 358 | DOWEL PIN (2) | ALL |
3 | 653 | PLUG, crankcase | ALL |
4 | 3480A | SCREW | ALL |
5 | 4813A | SCREW | ALL |
6 | 4718A | SCREW (2) | ALL |
7 | 4740A | SCREW | ALL |
8 | 7629 | NUT | ALL |
9 | 7916A | JAMNUT, gear shaft | ALL |
10 | 9058A | NEEDLE BEARING, crankcase cam cover | ALL |
11 | 10046 | CLAMP, ignition wire (not illustrated) | ALL |
12 | 11105 | O-RING | ALL |
13 | 11219 | T-KEY | ALL |
14 | 24040-93 | PINION GEAR, 1.4850-53 p.d. (orange) | ALL |
24041-93 | PINION GEAR, 1.4846-49 p.d. (white) | ALL | |
24042-93 | PINION GEAR, 1.4842-45 p.d. (yellow) | ALL | |
24043-93 | PINION GEAR, 1.4838-41 p.d. (red) | ALL | |
24044-93 | PINION GEAR, 1.4834-37 p.d. (blue) | ALL | |
24045-93 | PINION GEAR, 1.4830-33 p.d. (green) | ALL | |
24046-93 | PINION GEAR, 1.4826-29 p.d. (black) | ALL | |
15 | 24586-93 | SET OF CAM & PINION GEARS (matched) | ALL |
16 | 24641-36 | BUSHING, oil pump shaft | ALL |
17 | 24981-70 | OIL SCREEN, crankcase | ALL |
18 | 24982-70 | SPRING, oil screen | ALL |
19 | 25225-93B | GASKET, gear cover | ALL |
20 | 25254-93B | GEAR COVER, w/ 26 (chrome) | FXD 1995, FXD 1996 |
25256-93A | GEAR COVER, w/ 26 (chrome) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
21 | 25310-82A | BREATHER VALVE GEAR | ALL |
22 | 25320-82 | THRUST WASHER, breather valve, 0.130 inch thick | ALL |
25321-82 | THRUST WASHER, breather valve, 0.135 inch thick | ALL | |
25322-82 | THRUST WASHER, breather valve, 0.140 inch thick | ALL | |
25323-82 | THRUST WASHER, breather valve, 0.145 inch thick | ALL | |
25325-82 | THRUST WASHER, breather valve, 0.150 inch thick | ALL | |
25326-82 | THRUST WASHER, breather valve, 0.155 inch thick | ALL | |
25327-82 | THRUST WASHER, breather valve, 0.160 inch thick | ALL | |
25328-82 | THRUST WASHER, breather valve, 0.165 inch thick | ALL | |
23 | 25550-57A | THRUST WASHER, cam gear | ALL |
24 | 25581-70 | BUSHING, gear cover | ALL |
25 | 25582-93 | BUSHING, gear cover pinion shaft | ALL |
26 | 83162-51 | OIL SEAL, bearing | ALL |
27 | 26263-80 | PLUG, oil screen | ALL |
28 | 26354-93 | DRIVE GEAR, oil pump | ALL |
29 | 26561-84 | OIL PRESSURE SWITCH | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 239 | PIN, valve stop | ALL |
2 | 891 | SCREW (2) | ALL |
3 | 942 | SCREW (2) | ALL |
4 | 4742A | SCREW (4) | ALL |
5 | 6099 | WASHER (2) | ALL |
6 | 6239 | WASHER (4) | ALL |
7 | 8873 | BALL, check valve, 3/8 inch diameter | ALL |
8 | 11002 | RETAINING RING, oil pump | ALL |
9 | 11105 | O-RING, check valve cover screw (2) | ALL |
10 | 11241 | O-RING (2) | ALL |
11 | 26030-92A | END CAP (black) | ALL |
12 | 26225-92 | BODY, oil pump | FXD 1995, FXD 1996 |
26226-92 | BODY, oil pump (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
13 | 26207-83 | SPRING, relief valve | ALL |
14 | 26227-58 | OIL SEAL | ALL |
15 | 26267-92 | COVER, oil pump (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
26270-92 | COVER, oil pump | FXD 1995, FXD 1996 | |
16 | 26262-80 | SPRING, check valve | ALL |
17 | 26263-80 | COVER SCREW, check & relief valves (2) | ALL |
18 | 26273-92A | GASKET, body (paper) | ALL |
19 | 26276-92A | GASKET, cover (paper) | ALL |
20 | 26315-68A | DRIVE GEAR | ALL |
21 | 26317-68A | IDLER GEAR | ALL |
22 | 26326-62A | DRIVE IDLER GEAR | ALL |
23 | 26327-68 | SHAFT, idler gear | ALL |
24 | 26328-74 | DRIVE GEAR | ALL |
25 | 26345-73 | DRIVE GEAR, 24 T | ALL |
26 | 26346-70 | DRIVE SHAFT | ALL |
27 | 26348-15 | KEY, drive shaft (3) | ALL |
28 | 26348-36 | RETAINING RING, drive shaft | ALL |
29 | 26400-82B | VALVE, oil pump | ALL |
30 | 45830-48 | PLUG (2) | ALL |
31 | 63554-90 | FITTING, 90 degree elbow | ALL |
32 | 26050-92 | OIL PUMP (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
26053-92 | OIL PUMP | FXD 1995, FXD 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 3275 | SCREW (4) | ALL |
2 | 10014 | CLAMP (2) | ALL |
3 | 26995-86B | SEAL, intake manifold (2) | ALL |
4 | 27002-89 | SEAL RING | ALL |
5 | 27009-86A | FLANGE, mounting, front | ALL |
6 | 27010-86A | FLANGE, mounting, rear | ALL |
7 | 27019-89A | MANIFOLD | ALL |
8 | 27035-95 | CARBURETOR (California) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27206-93B | CARBURETOR | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
27492-96B | CARBURETOR | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
27504-96 | CARBURETOR (California) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9 | 27040-88 | TOP, carburetor | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27261-96 | TOP, carburetor | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
10 | 27090-89 | MAIN JET, 1.75 mm (California) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
27115-88 | MAIN JET, 1.70 mm | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
27116-88 | MAIN JET, 1.65 mm | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
11 | 27100-88 | NEEDLE JET | ALL |
12 | 27101-88 | NEEDLE JET HOLDER | ALL |
13 | 27122-89 | ROD | ALL |
14 | 27123-89A | SPRING | ALL |
15 | 27124-89 | E-CLIP | ALL |
16 | 27125-89 | WASHER | ALL |
17 | 27126-89 | LEVER | ALL |
18 | 27127-89 | WASHER | ALL |
19 | 27128-89 | PIN (2) | ALL |
20 | 27129-88 | SCREW, top (3) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27262-96 | SCREW, top (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
21 | 27130-90 | IDLE SCREW | ALL |
22 | 27136-90A | SPRING | ALL |
23 | 27137-81 | WASHER (3) | ALL |
24 | 27146-89 | SCREW, w/ WASHER (3) | ALL |
25 | 27147-89 | COLLAR | ALL |
26 | 27148-89 | WASHER | ALL |
27 | 27156-89 | ROD | ALL |
28 | 27157-89 | O-RING | ALL |
29 | 27158-89 | DRAIN SCREW | ALL |
30 | 27159-92 | FLOAT CHAMBER ASSEMBLY | ALL |
31 | 27160-89 | PUMP HOUSING | ALL |
32 | 27162-89 | SPRING | ALL |
33 | 27171-89 | SLOW JET | ALL |
34 | 27186-92 | JET NEEDLE | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27253-96 | JET NEEDLE | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
27254-96 | JET NEEDLE (California) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
27279-93 | JET NEEDLE (California) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
35 | 27311-76 | CAP, accelerator pump | ALL |
Index No. | Part No. | Description | Model(s) |
36 | 27315-88A | SPRING | ALL |
37 | 27317-88 | SCREW | ALL |
38 | 27339-90 | BRACKET, throttle cables | ALL |
39 | 27360-76 | O-RING | ALL |
40 | 27361-76A | DIAPHRAGM, accelerator pump | ALL |
41 | 27362-76 | SPRING, diaphragm | ALL |
42 | 27368-76 | CLIP, overflow hose | ALL |
43 | 27369-76 | HOSE, overflow, w/ clip | ALL |
44 | 27371-76A | FITTING | ALL |
45 | 27575-88A | PIN | ALL |
46 | 27576-92 | FLOAT | ALL |
47 | 27577-92 | O-RING, float chamber | ALL |
48 | 27579-88A | SCREW (4) | ALL |
49 | 27580-88 | CABLE GUIDE | ALL |
50 | 27581-88 | STARTER CAP | ALL |
51 | 27582-88 | CABLE SEALING CAP | ALL |
52 | 27583-88 | STARTER VALVE | ALL |
53 | 27585-88 | VACUUM PISTON | ALL |
54 | 27586-88 | SPRING SEAT | ALL |
55 | 27587-88 | SCREW | ALL |
56 | 27886-78A | VALVE, w/ clip | ALL |
57 | 27263-96 | COLLAR | ALL |
NOTE: Hose or insulator is sold in bulk length under the following part numbers. Cut to length. | |||
58 | 63501-68B | HOSE, 1/4 I.D. (25 ft. long) (black) | ALL |
59 | 62555-95 | INSULATOR, 1/2 I.D. (nylon) (8 ft. long) | ALL |
INTERNATIONAL MODELS ONLY | |||
60 | 26994-90 | MANIFOLD (HDI) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
61 | 27038-92A | CARBURETOR (Swiss) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27088-95 | CARBURETOR (HDI) | ALL | |
62 | 27114-88 | MAIN JET, 1.80 mm (HDI) | ALL |
63 | 27239-95 | JET NEEDLE (HDI) | ALL |
64 | 27281-92 | SLOW JET (Swiss) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 864A | SCREW (3) | ALL |
2 | 1795A | SCREW (California) (2) | ALL |
3 | 2711 | SCREW (California) | ALL |
4 | 2737 | SCREW (California) (2) | ALL |
5 | 3221 | SCREW (California) | ALL |
6 | 3577 | SCREW, breather (2) | ALL |
7 | 4713W | BOLT (2) | ALL |
8 | 6048W | WASHER | ALL |
9 | 6109 | WASHER | ALL |
10 | 6253W | WASHER (California) (2) | ALL |
11 | 7601 | LOCKNUT, flange (2) | ALL |
12 | 8535 | RIVET (California) (2) | ALL |
13 | 8625 | POP RIVET | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
14 | 61095-92 | FITTING (California) | ALL |
15 | 11460 | GROMMET | ALL |
16 | 14340-90 | DECAL | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
17 | 24922-93 | BREATHER CONNECTOR (2) | ALL |
18 | 28823-89 | BAFFLE PLATE ASSEMBLY (California) | ALL |
29068-89 | BAFFLE PLATE | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
19 | 28827-96A | SOLENOID (California) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
28841-89 | SOLENOID (California) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
20 | 28842-89 | LINK (California) | ALL |
21 | 29017-92 | BACKPLATE ASSEMBLY, w/ solenoid (California) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
29087-96 | BACKPLATE ASSEMBLY, w/ solenoid (California) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
29134-92 | BACKPLATE ASSEMBLY | ALL | |
22 | 29059-88A | GASKET | ALL |
23 | 29126-90B | SAFETY LABEL | ALL |
24 | 29142-91 | TRIM, "DYNA LOW RIDER" | FXDL 1995, FXDL 1996 |
29150-93 | TRIM, "DYNA WIDE GLIDE" | FXDWG 1995, FXDWG 1996 | |
29192-95 | TRIM, "SUPER GLIDE" | FXD 1995, FXD 1996 | |
29307-94 | TRIM, "DYNA GLIDE CONVERTIBLE" | FXDS CONV 1995, FXDS CONV 1996 | |
25 | 29165-89 | COVER, air cleaner | ALL |
26 | 29229-88D | CABLE, enrichment | ALL |
27 | 29252-89 | MOLDING | ALL |
28 | 29258-91 | MOLDING | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
29 | 29259-91A | FILTER ELEMENT | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
29330-96 | FILTER ELEMENT | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
30 | 29283-93 | SCREW | ALL |
31 | 69126-92 | BRACKET, enrichment cable | ALL |
INTERNATIONAL MODELS ONLY | |||
32 | 946 | SCREW (HDI) (3) | ALL |
33 | 24925-95 | PLUG (HDI) (2) | ALL |
34 | 29062-95B | GASKET (HDI) | ALL |
35 | 29070-89B | BAFFLE PLATE (HDI) | ALL |
36 | 29313-95 | GASKET (HDI) | ALL |
37 | 29319-95A | BACKPLATE, w/ 29323-95 (HDI) | ALL |
38 | 29323-95 | INLET, snorkle (HDI) | ALL |
39 | 29325-95A | FILTER ELEMENT, w/ 33, 36 & (3) nylon seat washers (HDI) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 2273A | SCREW (2) | ALL |
2 | 2720 | SCREW (4) | ALL |
3 | 4134 | SCREW | ALL |
4 | 4329 | SCREW (2) | ALL |
5 | 9840 | TERMINAL, #10 ring, 12-14 gauge | ALL |
6 | 9866 | WIRE TERMINAL, ring type | ALL |
7 | 29954-71A | RETAINER, alternator plug | ALL |
8 | 29957-81B | ROTOR ASSEMBLY | ALL |
9 | 29961-85 | SPACER | ALL |
10 | 29970-88D | STATOR | ALL |
11 | 70041-95 | CABLE, regulator ground | ALL |
12 | 72242-94 | TERMINAL, 1/4 inch ring - int. star 10-12 gauge | ALL |
13 | 72249-94 | HEAT SHRINK TUBING, dual wall - .3 x 1 inch | ALL |
14 | 74519-88A | REGULATOR | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 2339 | BOLT (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 3601 | SCREW (2) | ALL |
3 | 3473 | BOLT (3) | ALL |
4 | 6058 | SPACER (3) | ALL |
5 | 6703 | WASHER (2) | ALL |
6 | 6116 | WASHER (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 6716 | WASHER (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 7626W | LOCKNUT (3) | ALL |
9 | 7629 | NUT (2) | ALL |
10 | 7634 | NUT (brass) (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 10110 | CLIP, sensor wires | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 31614-83A | IGNITION COIL | ALL |
13 | 31640-91 | COVER, coil (chrome) | ALL |
14 | 31981-65C | SPARK PLUG CABLE, front cylinder | ALL |
31983-71C | SPARK PLUG CABLE, rear cylinder | ALL | |
15 | 32311-83 | SPARK PLUG, No. 5R6A (2) | ALL |
16 | 32405-91B | IGNITION MODULE | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
32449-95C | IGNITION MODULE, w/ connector assembly | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
17 | 72118-94BK | PLUG, 8-way socket | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 72158-94 | SOCKET LOCK, 8-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
19 | 72191-94 | TERMINAL, socket (7) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
20 | 72195-94 | SEAL PIN | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
21 | 32464-95 | IGNITION MODULE (HDI) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 1601 | SCREW (2) | ALL |
2 | 2611C | BOLT | ALL |
3 | 8699 | RIVET, timer cover (2) | ALL |
4 | 9951 | CLIP, sensor wire | ALL |
5 | 11192 | RETAINING RING | ALL |
6 | 26566-91 | VACUUM SWITCH | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
26569-96 | VACUUM SWITCH, w/ connector assembly | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
7 | 26567-95 | VACUUM HOSE ASSEMBLY | ALL |
8 | 32404-90 | SENSOR ASSEMBLY, cam position, w/o receptacle | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9 | 32404-96A | SENSOR ASSEMBLY, cam position/vehicle attitude | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 32402-83 | ROTOR | ALL |
11 | 32504-80A | TIMER COVER, inner | ALL |
12 | 32524-83 | TIMER COVER | ALL |
13 | 32591-80 | GASKET, timer cover | ALL |
14 | 32606-82 | SCREW, sensor plate (2) | ALL |
15 | 72103-94BK | RECEPTACLE, three-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
16 | 72112-94BK | PLUG, two-way socket | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
17 | 72143-94 | SECONDARY LOCK, three-way receptacle | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 72152-94 | SECONDARY LOCK, 2-way socket | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
19 | 72190-94 | TERMINAL, pin (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
20 | 72191-94 | TERMINAL, socket (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
21 | 72199-94 | ATTACHMENT CLIP | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
22 | 74521-77A | PLUG, 3-way - sensor | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
23 | 74536-77A | PIN, single socket | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
24 | 74539-77A | SOCKET, single pin (not shown) (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 925 | SCREW, cover | ALL |
2 | 928 | BOLT, starter (use 31553-94B) (2) | ALL |
3 | 929A | SCREW (2) | ALL |
4 | 3403 | LOCKNUT, flange | ALL |
5 | 3559 | BOLT, starter (2) | ALL |
6 | 4326A | SCREW (2) | ALL |
7 | 4358A | SCREW | ALL |
8 | 7041 | LOCKWASHER (2) | ALL |
9 | 7838 | NUT, w/ washer (2) | ALL |
10 | 8871 | BALL BEARING | ALL |
11 | 8879 | BALL | ALL |
12 | 8883 | BALL BEARING | ALL |
13 | 9077 | CLUTCH ROLLER (5) | ALL |
14 | 11116 | O-RING (use 31516-94A) | ALL |
15 | 11182 | RETAINING RING | ALL |
16 | 11248 | RETAINING RING | ALL |
17 | 31342-94 | PINION GEAR | ALL |
18 | 31430-94 | WASHER, thrust | ALL |
19 | 31510-90 | HOUSING, starter | ALL |
20 | 31515-90 | ARMATURE ASSEMBLY, w/ 8871 & 8883 | ALL |
21 | 31516-94A | CLUTCH ASSEMBLY, starter, w/ 8879, 10957, 31600-90, 31664-94 & 31692-90 | ALL |
22 | 31518-90 | BRUSH HOLDER ASSEMBLY, w/ spring | ALL |
23 | 31519-90 | FRAME, starter end | ALL |
24 | 31514-90 | YOKE ASSEMBLY, starter (use 31553-94B) | ALL |
25 | 31525-90 | IDLER GEAR (use 31553-94B) | ALL |
26 | 31527-90 | BRACKET, cover | ALL |
27 | 31530-90 | RETAINER, idler gear | ALL |
28 | 31535-91 | COVER (chrome) | ALL |
29 | 31538-98 | SWITCH ASSEMBLY, magnetic, w/ housing | ALL |
30 | 31548-90 | COUPLING | ALL |
31 | 31553-94B | STARTER, complete | ALL |
32 | 31600-90 | SPRING, return (use 31516-94A) | ALL |
33 | 31604-91A | STARTER REPAIR KIT | ALL |
34 | 31693-90 | CLIP, CABLE | ALL |
35 | 31660-90 | DRAIN VENT | ALL |
36 | 31662-90 | BOOT, insulating | ALL |
37 | 31663-90 | CLUTCH, starter (use 31516-94A) | ALL |
38 | 31664-94 | SHAFT, output (use 31516-94A) | ALL |
39 | 31688-90 | COVER, solenoid | ALL |
40 | 31689-90 | BOLT, w/ washer (3) | ALL |
41 | 31692-90 | SPRING | ALL |
42 | 31695-90 | O-RING (2) | ALL |
43 | 33126-94 | LOCKPLATE | ALL |
44 | 33127-94 | SHAFT, extension | ALL |
45 | 33449-94 | SPRING, pinion gear | ALL |
46 | 60647-94 | COUPLING (use 31516-94A) | ALL |
47 | 31612-09 | JACKSHAFT KIT, w/ 7, 15, 16, 17, 18, 30, 43, 44, 45 & 46 | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 601 | ROLL PIN | ALL |
2 | 856A | SCREW | ALL |
3 | 4017 | BOLT | FXDWG 1995, FXDWG 1996 |
3 | 4017 | BOLT (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 3784 | SET SCREW, shf. fork shaft - left | ALL |
5 | 3987 | BOLT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
6 | 3993 | BOLT (4) | ALL |
7 | 6016 | WASHER (as required) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
8 | 6302 | WASHER | FXDWG 1995, FXDWG 1996 |
9 | 6497HW | WASHER | ALL |
10 | 6736 | WASHER (4) | ALL |
11 | 7041 | LOCKWASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
12 | 7507 | ACORN NUT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
7736 | ACORN NUT | FXDWG 1995, FXDWG 1996 | |
13 | 7515 | JAMNUT | ALL |
14 | 7744 | JAMNUT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
15 | 9114 | NEEDLE BEARING | ALL |
16 | 9115 | NEEDLE BEARING | ALL |
17 | 11016 | RETAINING RING | ALL |
18 | 11083 | RETAINING RING | ALL |
19 | 11150 | RETAINING RING | ALL |
20 | 11117A | O-RING, sleeve (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
21 | 11739B | SHIFTER ROD | FXDWG 1995, FXDWG 1996 |
22 | 12045 | SEAL | ALL |
23 | 33119-79B | ADJUSTING SCREW, shifter arm | ALL |
24 | 33205-80 | THRUST WASHER, 0.017 thick (as required) | ALL |
33206-80 | THRUST WASHER, 0.020 thick (as required) | ALL | |
33207-80 | THRUST WASHER, 0.022 thick (as required) | ALL | |
33208-80 | THRUST WASHER, 0.025 thick (as required) | ALL | |
33209-80 | THRUST WASHER, 0.028 thick (as required) | ALL | |
33210-80 | THRUST WASHER, 0.031 thick (as required) | ALL | |
33211-80 | THRUST WASHER, 0.035 thick (as required) | ALL | |
33212-80 | THRUST WASHER, 0.039 thick (as required) | ALL | |
25 | 33320-79D | SHIFTER CAM | ALL |
26 | 33326-79A | SUPPORT, shifter cam - left | ALL |
27 | 33332-79 | SUPPORT, shifter cam - right | ALL |
Index No. | Part No. | Description | Model(s) |
28 | 33660-90B | SHIFT LEVER (chrome) | FXDWG 1995, FXDWG 1996 |
29 | 33708-94 | BEARING SLEEVE (2) | FXDWG 1995, FXDWG 1996 |
30 | 33715-85A | LEVER, shifter rod | ALL |
31 | 33728-82B | BALL JOINT (not shown) | FXDWG 1995, FXDWG 1996 |
32 | 33728-90B | SHIFTER ROD | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
33 | 33871-85B | END, shifter rod (not shown) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
34 | 34082-79 | PIN, shifter shaft lever (use 34084-86A) | ALL |
35 | 34083-79 | SPRING, shifter shaft lever | ALL |
36 | 34084-86A | LEVER, shifter shaft, w/ 34 & 35 | ALL |
37 | 34085-79A | CAM FOLLOWER | ALL |
38 | 34086-79 | PAWL, shifter cam | ALL |
39 | 34087-79A | SPRING, shifter shaft | ALL |
40 | 34088-87A | SHAFT, shifter fork | ALL |
41 | 34089-79 | SPRING | ALL |
42 | 34191-79E | SHIFTER FORK | ALL |
43 | 34193-79E | SHIFTER FORK | ALL |
44 | 34195-79E | SHIFTER FORK | ALL |
45 | 34561-84 | SLEEVE LOCATOR PLATE | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
46 | 34564-90B | SHIFT LEVER (chrome) | ALL |
47 | 34611-65A | PEG, shift lever | ALL |
48 | 34621-90 | SHIFT LEVER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
49 | 34625-90 | WAVE WASHER | FXDWG 1995, FXDWG 1996 |
50 | 34632-84B | SLEEVE, shift lever | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
51 | 35068-79 | PLATE | ALL |
INTERNATIONAL MODELS ONLY | |||
52 | 14270-92 | DECAL, shift pattern (Japan) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 609 | PIN (6) | ALL |
2 | 634 | PIN | ALL |
3 | 3210A | SCREW (3) | ALL |
4 | 4814A | SCREW | ALL |
5 | 6016 | WASHER (7) | ALL |
6 | 8873 | BALL (3) | ALL |
7 | 8998 | BALL BEARING (2) | ALL |
8 | 10998 | RETAINING RING | ALL |
9 | 11132A | O-RING, filler plug | ALL |
10 | 11165 | QUAD SEAL, ball bearing | ALL |
11 | 11179 | O-RING, clutch cable | ALL |
12 | 16708-95A | STUD | ALL |
13 | 16709-95 | STUD | ALL |
14 | 25452-87A | INNER RAMP | ALL |
15 | 25453-87A | OUTER RAMP | ALL |
16 | 33038-95 | TRANSMISSION (chrome & black) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
33038-96 | TRANSMISSION (chrome & black) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
33062-95 | TRANSMISSION | FXD 1995 | |
33062-96 | TRANSMISSION | FXD 1996 | |
17 | 33043-80 | WASHER, neutral indicator switch | ALL |
18 | 33344-94 | SPACER, sprocket | ALL |
19 | 33900-59C | SWITCH, neutral indicator | ALL |
20 | 34920-86A | COUPLING | ALL |
21 | 35021-89 | RETAINING RING, bearing (2) | ALL |
22 | 35250-90D | BEARING HOUSING ASSEMBLY, w/ 1, 7 & 21 (polished) | FXD 1995, FXD 1996 |
35260-90C | BEARING HOUSING, w/ 1, 7 & 21 (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
23 | 35076-79 | SPACER (2) | ALL |
24 | 35078-79 | NUT, mainshaft & countershaft (2) | ALL |
25 | 35652-79B | GASKET, bearing housing | ALL |
26 | 36801-87C | GASKET, right side cover | ALL |
27 | 37071-87 | FILLER PLUG (polished) (use 37075-87) | FXD 1995, FXD 1996 |
37075-87 | FILLER PLUG (chrome) (replaces 37071-87) | ALL | |
28 | 37081-99 | CLUTCH RELEASE COVER (polished) | FXD 1995, FXD 1996 |
37105-87A | CLUTCH RELEASE COVER (chrome) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
29 | 4717A | SCREW (2) | ALL |
INTERNATIONAL MODELS ONLY | |||
30 | 33042-95 | TRANSMISSION (chrome & black) (HDI except Japan) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
33064-95 | TRANSMISSION (HDI except Japan) | FXD 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 337 | DOWEL PIN | ALL |
2 | 375 | DOWEL PIN | ALL |
3 | 609 | PIN, pillow block (2) | ALL |
4 | 631 | ROLL PIN | ALL |
5 | 3594 | SCREW | ALL |
6 | 4717A | SCREW (4) | ALL |
7 | 4718A | SCREW (2) | ALL |
8 | 4740A | SCREW | ALL |
9 | 4741A | SCREW (11) | ALL |
10 | 4822A | SCREW | ALL |
11 | 8977 | BEARING | ALL |
12 | 8996A | BEARING | ALL |
13 | 11105 | O-RING (2) | ALL |
14 | 11132A | O-RING | ALL |
15 | 11140 | O-RING | ALL |
16 | 11161 | RETAINING RING | ALL |
17 | 10080 | CLAMP, hose (5) | ALL |
18 | 12067B | OIL SEAL | ALL |
19 | 14263-91 | DECAL, dipstick cover (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
14268-92 | DECAL, dipstick cover | FXD 1995, FXD 1996 | |
20 | 26072-90A | GASKET, oil pan | ALL |
21 | 26074-90 | OIL PAN (black) | ALL |
22 | 33114-79 | SPACER | ALL |
23 | 34469-90A | COVER, upper (chrome) (replaces 34478-95) | ALL |
34478-95 | COVER, upper (use 34469-90A) | FXD 1995, FXD 1996 | |
24 | 34746-95A | HOUSING | FXD 1995, FXD 1996 |
34747-95 | HOUSING (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
25 | 34917-90B | GASKET, transmission cover | ALL |
Index No. | Part No. | Description | Model(s) |
26 | 60348-65B | MAGNETIC PLUG (2) | ALL |
27 | 62375-57A | FITTING, elbow | ALL |
28 | 62423-90A | GASKET, oil spout | ALL |
29 | 62421-90 | SPOUT, oil fill (chrome) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
62433-95 | SPOUT, oil fill | FXD 1995, FXD 1996 | |
30 | 62647-90 | DIPSTICK COVER (black) (use 62649-90) | FXD 1995, FXD 1996 |
62649-90 | DIPSTICK COVER (replaces 62647-90) | ALL | |
31 | 62672-90 | O-RING | ALL |
32 | 62673-90 | O-RING | ALL |
33 | 62681-92A | FILLER CAP, engine oil | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
62685-95A | FILLER CAP, engine oil | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996 | |
34 | 63533-41A | FITTING, oil hose | ALL |
35 | 63534-90 | HOSE, crankcase to tank vent | ALL |
36 | 63535-90 | HOSE, oil pan to pump (feed) | ALL |
37 | 63554-90 | FITTING, elbow (2) | ALL |
38 | 72143-94 | SECONDARY LOCK, three-way receptacle | ALL |
39 | 72163-94BK | RECEPTACLE, 3-way pin | ALL |
40 | 72190-94 | TERMINAL, pin (3) | ALL |
41 | 72199-94 | ATTACHMENT CLIP | ALL |
42 | 74420-94C | SPEED SENSOR | ALL |
43 | 33038-95 | TRANSMISSION (chrome & black) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
33038-96 | TRANSMISSION (chrome & black) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
33062-95 | TRANSMISSION | FXD 1995 | |
33062-96 | TRANSMISSION | FXD 1996 | |
INTERNATIONAL MODELS ONLY | |||
44 | 33042-95 | TRANSMISSION (chrome & black) (HDI except Japan) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
33064-95 | TRANSMISSION (HDI except Japan) | FXD 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 6003 | WASHER (5) | ALL |
2 | 8876A | BEARING (4) | ALL |
3 | 11067 | RETAINING RING (6) | ALL |
4 | 11096 | RETAINING RING | ALL |
5 | 12035B | OIL SEAL, mainshaft fifth gear | ALL |
6 | 34091-85A | BEARING, inner race | ALL |
7 | 35025-79B | FIRST GEAR, mainshaft | ALL |
8 | 35026-79C | GEAR, mainshaft 2nd & countershaft 3rd (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35026-94 | GEAR, mainshaft 2nd & countershaft 3rd (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9 | 35027-79B | GEAR, mainshaft 3rd & countershaft 2nd (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35027-94 | GEAR, mainshaft 3rd & countershaft 2nd (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
10 | 35028-79B | FOURTH GEAR, mainshaft | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35028-94 | FOURTH GEAR, mainshaft | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
11 | 35029-91A | FIFTH GEAR, mainshaft | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35029-94 | FIFTH GEAR, mainshaft | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
12 | 35042-91 | MAINSHAFT | ALL |
13 | 35051-89A | NEEDLE BEARING (2) | ALL |
14 | 35064-79 | SPACER, mainshaft | ALL |
15 | 35622-79C | FIRST GEAR, countershaft | ALL |
16 | 35625-79B | FOURTH GEAR, countershaft | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35625-94 | FOURTH GEAR, countershaft | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
17 | 35626-79B | FIFTH GEAR, countershaft | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
35626-94 | FIFTH GEAR, countershaft | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
18 | 35629-79 | SPACER | ALL |
19 | 35632-79 | COUNTERSHAFT | ALL |
20 | 37069-90A | PUSHROD END | ALL |
21 | 37088-90 | PUSHROD, clutch release (through mainshaft) | ALL |
22 | 37090-84A | END, clutch pushrod, left side | ALL |
23 | 37312-75 | BEARING | ALL |
24 | 37313-80 | THRUST WASHER (2) | ALL |
INTERNATIONAL MODELS ONLY | |||
25 | 35026-94 | GEAR, mainshaft 2nd & countershaft 3rd (HDI except Japan) (2) | ALL |
26 | 35027-94 | GEAR, mainshaft 3rd & countershaft 2nd (HDI except Japan) (2) | ALL |
27 | 35028-94 | FOURTH GEAR, mainshaft (HDI except Japan) | ALL |
28 | 35029-94 | FIFTH GEAR, mainshaft (HDI except Japan) | ALL |
29 | 35625-94 | FOURTH GEAR, countershaft (HDI except Japan) | ALL |
30 | 35626-94 | FIFTH GEAR, countershaft (HDI except Japan) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 7848W | JAMNUT | ALL |
2 | 11096 | RETAINING RING | ALL |
3 | 37069-90A | PUSHROD END | ALL |
4 | 37088-90 | PUSHROD, clutch release | ALL |
5 | 37090-84A | END, pushrod, left | ALL |
6 | 37312-75 | BEARING, pushrod | ALL |
7 | 37313-80 | THRUST WASHER (2) | ALL |
8 | 37496-90A | NUT, mainshaft | ALL |
9 | 37550-90A | CLUTCH HUB | ALL |
10 | 37707-94 | SHELL & SPROCKET, w/ ring gear | ALL |
11 | 37871-90 | SPRING, diaphragm | ALL |
12 | 37872-90 | SEAT, clutch spring | ALL |
13 | 37903-90 | RELEASE PLATE | ALL |
14 | 37904-90 | RETAINING RING, external | ALL |
15 | 37905-90 | RETAINING RING, internal | ALL |
16 | 37906-90 | BEARING, ball, double row | ALL |
17 | 37908-90 | RETAINING RING, internal | ALL |
18 | 37909-90 | RETAINING RING, internal | ALL |
19 | 37911-90 | FRICTION PLATE (paper) (Set of 8) | ALL |
20 | 37912-91 | PRESSURE PLATE | ALL |
21 | 37913-90 | STEEL PLATE (smooth) (6) | ALL |
22 | 37977-90 | SPRING PLATE (smooth) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 4015 | SCREW (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4132 | SCREW (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
2 | 6099 | WASHER (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6101 | WASHER (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
3 | 10108 | CLIP (3) | ALL |
4 | 11143 | RETAINING RING | ALL |
5 | 38602-92 | CABLE, clutch control | ALL |
6 | 38608-82B | BRACKET, hand lever | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
38608-96 | BRACKET, hand lever | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
7 | 38630-88 | BOOT, clutch cable | ALL |
8 | 45015-96 | HAND LEVER | ALL |
9 | 45021-86 | SPRING, anti-rattle | ALL |
10 | 45032-82 | PIN, hand lever pivot | ALL |
11 | 45036-88 | ANCHOR PIN | ALL |
12 | 45044-82 | CLAMP, lever bracket | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
45044-96A | CLAMP, lever bracket | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
13 | 45423-92 | BUSHING | ALL |
14 | 90770-79 | SCREW | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 1783C | SCREW (2) | ALL |
2 | 2614 | BOLT (2) | ALL |
3 | 3594 | SCREW (2) | ALL |
4 | 5444 | BOLT | ALL |
5 | 6400HB | WASHER | ALL |
6 | 6703 | WASHER (2) | ALL |
7 | 7778 | LOCKNUT | ALL |
8 | 24032-70 | SPACER, sprocket shaft, 0.06 thick (as required) | ALL |
24033-70 | SPACER, sprocket shaft, 0.09 thick (as required) | ALL | |
24034-70 | SPACER, sprocket shaft, 0.12 thick (as required) | ALL | |
24035-70 | SPACER, sprocket shaft, 0.15 thick (as required) | ALL | |
24036-70 | SPACER, sprocket shaft, 0.18 thick (as required) | ALL | |
24037-70 | SPACER, sprocket shaft, 0.21 thick (as required) | ALL | |
35850-84 | SPACER, sprocket shaft, 0.01 thick (as required) | ALL | |
35851-84 | SPACER, sprocket shaft, 0.02 thick (as required) | ALL | |
35852-84 | SPACER, sprocket shaft, 0.03 thick (as required) | ALL | |
35853-96 | SPACER, sprocket shaft, 0.055 thick (as required) (use 35851-84 & 35852-84) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
9 | 29960-91A | SPACER | ALL |
10 | 35211-91B | NUT, sprocket | ALL |
11 | 39976-65B | PAD, chain tensioner | ALL |
12 | 39990-65 | CHAIN TENSIONER | ALL |
13 | 39992-65C | CHAIN TENSIONER MOUNTING KIT, w/ 4, 5 & 7 | ALL |
14 | 39993-65 | PLATE, chain tensioner | ALL |
15 | 39996-65 | LOCKWASHER, chain tensioner plate | ALL |
16 | 39998-65A | ANCHOR PLATE, chain tensioner | ALL |
17 | 40015-90A | REAR BELT, 133T | ALL |
18 | 40007-36B | PRIMARY CHAIN | ALL |
19 | 40250-94C | SPROCKET, transmission, 32 T | ALL |
20 | 40217-79A | SPROCKET, rear, 70T - (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
40221-85A | SPROCKET, rear, 70T - (silver) | FXD 1995, FXD 1996 | |
21 | 40251-92A | LOCKPLATE | ALL |
22 | 40266-85 | SHAFT EXTENSION | ALL |
23 | 40308-94 | COMPENSATING SPROCKET, 25T | ALL |
24 | 40299-83A | SLIDING CAM | ALL |
25 | 40384-91 | COVER ASSEMBLY, w/ springs | ALL |
26 | 40392-91 | NUT | ALL |
INTERNATIONAL MODELS ONLY | |||
27 | 40017-94 | REAR BELT, 130T (Swiss) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
28 | 40311-94 | SPROCKET, rear, 65T - (silver) (Swiss) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
40312-94 | SPROCKET, rear, 65T - (black) (Swiss) | FXD 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 2871W | BOLT | ALL |
2 | 3579A | SCREW (3) | ALL |
3 | 3991 | BOLT | ALL |
4 | 5883 | SPACER | ALL |
5 | 5978W | SPACER | ALL |
6 | 6702 | WASHER (2) | ALL |
7 | 7531 | LOCKNUT (2) | ALL |
8 | 11411 | GROMMET | ALL |
9 | 11458 | GROMMET | ALL |
10 | 60293-90A | BELT GUARD (chrome) (replaces 60297-90A) | ALL |
60297-90A | BELT GUARD (use 60293-90A) | FXD 1995, FXD 1996 | |
11 | 60399-90A | DEBRIS DEFLECTOR | ALL |
INTERNATIONAL MODELS ONLY | |||
12 | 60294-90 | BELT GUARD (HDI) | FXD 1995 |
60427-90 | BELT GUARD (chrome) (Swiss) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
13 | 60403-90A | DEBRIS DEFLECTOR (Swiss) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 2579A | SCREW (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 3594 | SCREW | FXD 1995, FXDWG 1995 |
4240 | SCREW | FXDL 1995, FXDS CONV 1995 | |
3 | 4741A | SCREW | FXDL 1995 |
4 | 4015 | SCREW (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 6099 | WASHER (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 6703 | WASHER | FXDWG 1995 |
7 | 7220 | LOCKWASHER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 10031 | CLAMP, brake line | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10053 | CLAMP, brake line | FXD 1995 | |
9 | 11143 | RETAINING RING | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 41713-86 | CLAMP, brake line | FXDWG 1995 |
11 | 41731-88A | GASKET (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 41731-88A | GASKET (dual calipers) (6) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
41733-88 | GASKET, master cylinder - single disc (2) | FXD 1995, FXDWG 1995 | |
12 | 41739-84A | FITTING, master cylinder - single disc | FXD 1995, FXDWG 1995 |
41747-82A | FITTING | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
41747-82A | FITTING (dual calipers) (3) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
13 | 45112-84B | BRAKE LINE | FXDWG 1995 |
45121-88C | BRAKE LINE | FXD 1995 | |
14 | 45004-85 | COVER, master cylinder | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
15 | 45005-85 | GASKET, master cylinder cover | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
16 | 45006-87B | REPAIR KIT, master cylinder | FXDL 1995, FXDS CONV 1995 |
17 | 45013-93A | MASTER CYLINDER, w/ hand lever | FXDL 1995, FXDS CONV 1995 |
45019-93 | MASTER CYLINDER, w/ hand lever | FXD 1995, FXDWG 1995 | |
18 | 45016-93 | HAND LEVER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
19 | 45031-82A | PIN, stoplamp switch & pushrod | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
20 | 45032-82 | PIN, hand lever pivot | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
21 | 45042-82 | SIGHT GLASS REPAIR KIT | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
22 | 45044-82 | CLAMP, master cylinder | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
23 | 45074-95 | GUIDE | FXDL 1995 |
24 | 45051-82 | PUSHROD, stoplamp switch | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
25 | 45072-87 | REPAIR KIT, master cylinder | FXD 1995, FXDWG 1995 |
26 | 45111-89A | BRAKE LINE | FXDL 1995, FXDS CONV 1995 |
27 | 45423-92 | BUSHING | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 2579A | SCREW (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 3594 | SCREW | FXD 1996, FXDWG 1996 |
3 | 45074-95 | GUIDE, brake line | FXDL 1996 |
4 | 4091 | SCREW | FXDWG 1996 |
4240 | SCREW | FXD 1996, FXDL 1996, FXDS CONV 1996 | |
5 | 4132 | SCREW (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 4741A | SCREW | FXDL 1996, FXDS CONV 1996 |
7 | 6101 | WASHER (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 6703 | WASHER | FXD 1996, FXDWG 1996 |
9 | 45423-96 | BUSHING, lever pivot | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 7220 | LOCKWASHER, external tooth | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 10031 | CLAMP, brake line | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
12 | 10053 | CLAMP, brake line | FXD 1996, FXDWG 1996 |
13 | 11143 | RETAINING RING | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 41731-88A | GASKET (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 41731-88A | GASKET (dual calipers) (6) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
15 | 41733-88 | GASKET, master cylinder - single disc (2) | FXD 1996, FXDWG 1996 |
16 | 41739-84A | FITTING, master cylinder - single disc | FXD 1996, FXDWG 1996 |
17 | 41747-82A | FITTING | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
17 | 41747-82A | FITTING (dual calipers) (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 45112-96A | BRAKE LINE | FXDWG 1996 |
45121-96A | BRAKE LINE | FXD 1996 | |
19 | 45111-96 | BRAKE LINE, dual caliper | FXDL 1996, FXDS CONV 1996 |
20 | 45004-96A | COVER, reservoir | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
21 | 45005-96 | GASKET, reservoir cover (use 45030-03C) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
22 | 45013-96D | MASTER CYLINDER, w/ hand lever (11/16 inch bore) | FXDL 1996, FXDS CONV 1996 |
45019-96D | MASTER CYLINDER, w/ hand lever (9/16 inch bore) | FXD 1996, FXDWG 1996 | |
23 | 45016-96 | HAND LEVER | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
24 | 45032-82 | PIVOT PIN | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
25 | 45042-96 | SIGHT GLASS | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
26 | 45044-96A | CLAMP, handlebar control | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
27 | 45072-96C | REPAIR KIT, master cylinder (11/16 inch bore) | FXDL 1996, FXDS CONV 1996 |
45006-96C | REPAIR KIT | FXD 1996, FXDWG 1996 | |
28 | 45030-03C | COVER KIT, w/ 2579A | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 855B | SCREW | ALL |
1 | 855B | SCREW (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 3562 | SCREW | ALL |
2 | 3562 | SCREW (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
3 | 6019 | WASHER | ALL |
3 | 6019 | WASHER (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 44020-83A | PISTON REBUILD KIT, w/ 5, 6 & 8 | ALL |
4 | 44020-83A | PISTON REBUILD KIT, w/ 5, 6 & 8 (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
5 | 44021-83 | RETAINING RING, piston | ALL |
5 | 44021-83 | RETAINING RING (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
6 | 44022-83 | DUST BOOT, piston | ALL |
6 | 44022-83 | DUST BOOT (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
7 | 44023-83C | CALIPER ASSEMBLY, right | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
44046-84C | CALIPER ASSEMBLY, left | ALL | |
8 | 44047-83 | SEAL, piston | ALL |
8 | 44047-83 | SEAL (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
9 | 44048-83 | BLEEDER FITTING | ALL |
9 | 44048-83 | BLEEDER FITTING (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
10 | 44053-92A | GUIDE PIN KIT, w/ 11, 12 & mounting pins | ALL |
10 | 44053-92A | GUIDE PIN KIT, w/ 11, 12 & mounting pins (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
11 | 44054-83 | PIN BOOT | ALL |
11 | 44054-83 | PIN BOOT (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
12 | 44059-83 | O-RING (3) | ALL |
12 | 44059-83 | O-RING (6) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
13 | 44061-83 | SPRING CLIP | ALL |
13 | 44061-83 | SPRING CLIP (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
14 | 44062-83 | RETAINING PAD | ALL |
14 | 44062-83 | RETAINING PAD (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
15 | 44063-83C | PAD SET, w/ 2 | ALL |
15 | 44063-83C | PAD SET, w/ 2 (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 44072-92A | BRACKET, caliper mounting (left) | ALL |
44073-92A | BRACKET, caliper mounting (right) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
17 | 44197-77 | LABEL | ALL |
17 | 44197-77 | LABEL (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 3655A | SCREW (5) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
1 | 3655A | SCREW (10) | FXDL 1995, FXDL 1996 |
2 | 6590HW | WASHER | ALL |
3 | 7068 | LOCKWASHER | ALL |
4 | 7845 | NUT | ALL |
5 | 9052 | ROLLER BEARING (2) | ALL |
6 | 40910-84B | SPACER, right bearing | FXDWG 1995, FXDWG 1996 |
7 | 43617-95 | SPACER, left | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
43674-95 | SPACER, left | FXDWG 1995, FXDWG 1996 | |
8 | 41123-79 | VALVE CAP | ALL |
9 | 43359-84 | HUB PLATE | FXD 1995, FXD 1996 |
10 | 40761-05 | SPOKE & NIPPLE SET, 19 inch rim, short (20) | FXD 1996, FXDL 1996, FXDS CONV 1996 |
43025-73B | SPOKE & NIPPLE SET, 19 inch rim, long (20) | FXD 1996, FXDL 1996, FXDS CONV 1996 | |
43239-05 | SPOKE & NIPPLE SET, 21 inch (40) | FXDWG 1995, FXDWG 1996 | |
11 | 43150-83 | VALVE STEM | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
12 | 43290-82 | SPACER, 0.032 thick | ALL |
43291-82 | SPACER, 0.016 thick | ALL | |
43292-82 | SPACER, 0.008 thick | ALL | |
43293-82 | SPACER, 0.004 thick | ALL | |
43294-82 | SPACER, 0.002 thick | ALL | |
13 | 43338-83 | WHEEL ASSEMBLY, 19 inch, 9 spoke (silver) | FXD 1995, FXD 1996 |
43499-84 | WHEEL ASSEMBLY, 19 inch, 9 spoke (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
43499-96 | WHEEL ASSEMBLY, 19 inch, 13 spoke (black) | FXDL 1996, FXDS CONV 1996 | |
43594-96 | WHEEL ASSEMBLY, 19 inch, 13 spoke (silver) | FXD 1996 | |
14 | 43346-83B | AXLE | FXDWG 1995, FXDWG 1996 |
15 | 43358-83A | SPACER, bearing | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 43312-84B | WHEEL ASSEMBLY, 19 inch, laced | FXD 1996 |
43591-96B | WHEEL ASSEMBLY, 19 inch, laced | FXDL 1996, FXDS CONV 1996 | |
17 | 43613-92 | SLEEVE | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
18 | 43650-82 | SPACER WASHER | ALL |
19 | 43662-80B | RIM, 21 inch (chrome) | FXDWG 1995, FXDWG 1996 |
43001-06 | RIM, 19 inch (chrome) | FXD 1996, FXDL 1996, FXDS CONV 1996 | |
20 | 43668-82 | SLEEVE (laced) | FXDWG 1995, FXDWG 1996 |
21 | 43671-84C | WHEEL ASSEMBLY, 21 inch laced | FXDWG 1995, FXDWG 1996 |
22 | 43672-84A | HUB, w/ bearings & seals (use 43671-84A) | FXDWG 1995, FXDWG 1996 |
43619-84 | HUB, w/ bearings & seals | FXD 1996 | |
43591-96B | HUB, w/ bearings & seals | FXDL 1996, FXDS CONV 1996 | |
23 | 43895-87B | AXLE | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
24 | 44136-92 | BRAKE DISC | FXD 1995, FXD 1996 |
24 | 44136-92 | BRAKE DISC (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
25 | 47519-83A | OIL SEAL (2) | ALL |
26 | 54321-85 | NUT, valve stem | FXDWG 1995, FXDWG 1996 |
27 | 95578-41 | WEIGHT, 1/2 oz., 0.275 inch I.D., round | ALL |
95581-47 | WEIGHT, 3/4 oz., 0.275 inch I.D., round | ALL | |
95582-47 | WEIGHT, 1 oz., 0.275 inch I.D., round | ALL | |
28 | 95594-84A | WEIGHT, 5 grams for cast wheel (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
95595-84A | WEIGHT, 5 grams for cast wheel (silver) | FXD 1995, FXD 1996 |

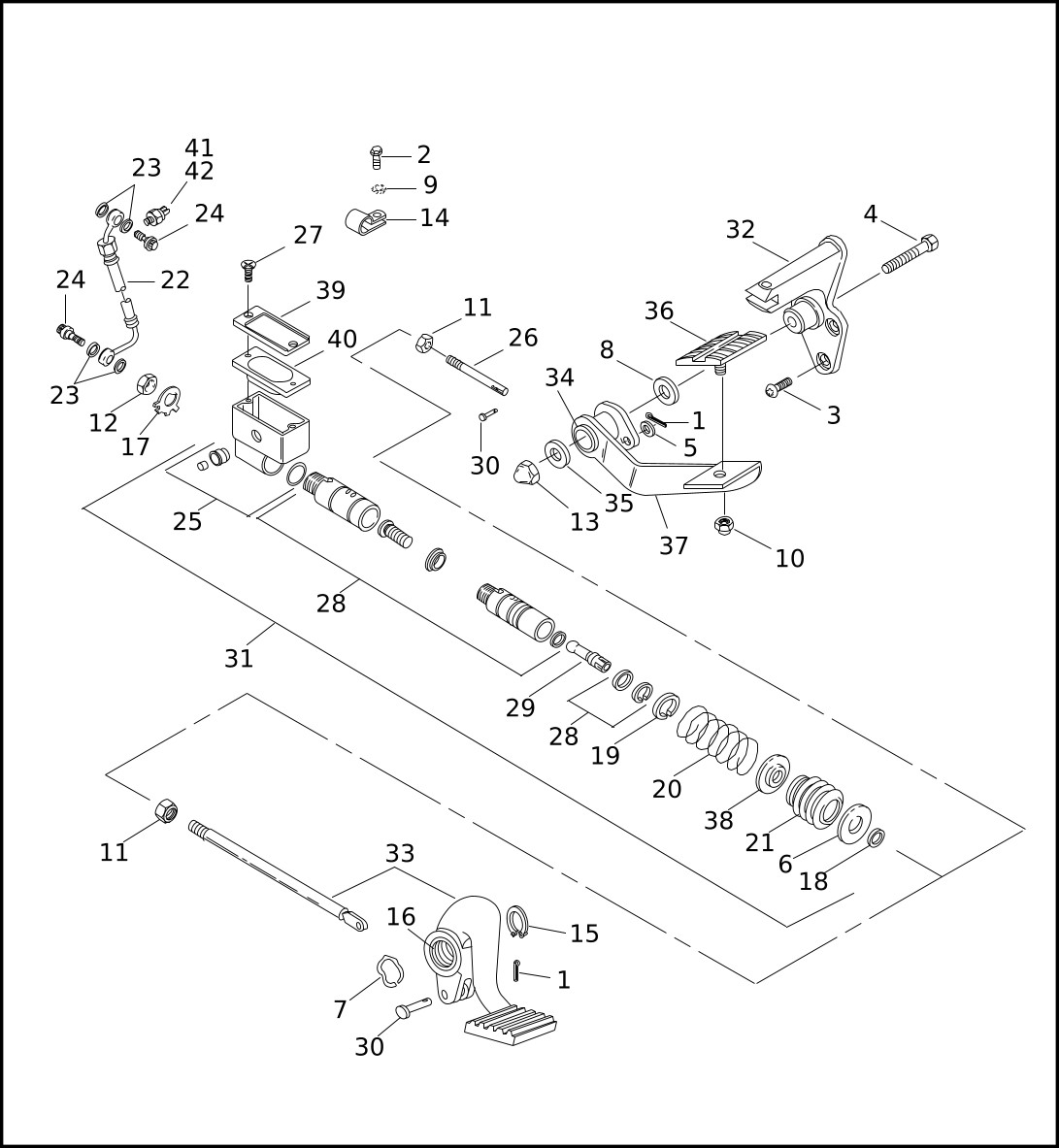

Index No. | Part No. | Description | Model(s) |
1 | 515 | COTTER PIN | ALL |
2 | 3537 | SCREW | ALL |
3 | 4059 | SCREW (2) | FXDWG 1995, FXDWG 1996 |
4 | 4713W | BOLT | FXDWG 1995, FXDWG 1996 |
5 | 6099 | WASHER | FXDWG 1995, FXDWG 1996 |
6 | 6366 | WASHER | ALL |
7 | 7003 | LOCKWASHER, spring | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
8 | 7009 | WASHER, spring | FXDWG 1995, FXDWG 1996 |
9 | 7229W | LOCKWASHER | ALL |
10 | 7742 | LOCKNUT | FXDWG 1995, FXDWG 1996 |
11 | 7744 | JAMNUT | ALL |
12 | 7855W | JAMNUT | ALL |
13 | 7862 | ACORN NUT, locking | FXDWG 1995, FXDWG 1996 |
14 | 10053 | CLAMP | ALL |
15 | 11005 | RETAINING RING | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 33708-94 | BEARING (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
17 | 37503-41 | LOCKWASHER | ALL |
18 | 40903-87 | RETAINING RING | ALL |
19 | 40918-87 | RETAINING RING | ALL |
20 | 40920-87 | SPRING | ALL |
21 | 40922-87A | BOOT | ALL |
22 | 40956-90B | BRAKE LINE | ALL |
23 | 41731-88A | GASKET (4) | ALL |
24 | 41747-82A | BOLT (2) | ALL |
25 | 41803-90 | RESERVOIR ASSEMBLY | ALL |
26 | 41955-93 | PUSHROD | FXDWG 1995, FXDWG 1996 |
27 | 42375-87 | SCREW (2) | ALL |
28 | 42382-87C | REPAIR KIT, master cylinder | ALL |
29 | 42448-87 | PUSHROD | ALL |
30 | 42460-80B | CLEVIS PIN | ALL |
31 | 42474-90B | MASTER CYLINDER, w/ 6, 25, 27, 28, 29, 38, 39 & 40 | ALL |
32 | 42481-92 | BRACKET, brake lever & footrest | FXDWG 1995, FXDWG 1996 |
33 | 42502-90A | BRAKE PEDAL ASSEMBLY, w/ 515, 33708-94 & 42460-80B (use 42502-90B) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
42502-90B | BRAKE PEDAL ASSEMBLY, w/ 33708-94, 42460-80B & 51938-04 (replaces 42502-90A) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
34 | 42524-82A | BUSHING, brake lever (2) | FXDWG 1995, FXDWG 1996 |
35 | 42531-87 | WASHER | FXDWG 1995, FXDWG 1996 |
36 | 42532-82 | PAD, brake pedal | FXDWG 1995, FXDWG 1996 |
37 | 42542-93 | BRAKE PEDAL ASSEMBLY | FXDWG 1995, FXDWG 1996 |
38 | 44126-87 | SPRING RETAINER | ALL |
39 | 45004-85 | COVER, master cylinder | ALL |
40 | 45005-85 | GASKET, cover | ALL |
41 | 72023-51E | SWITCH KIT, stop lamp, w/ 9907 | ALL |
42 | 9907 | WIRE TERMINAL (used w/ 72023-51E) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 43946-86A | PISTON KIT, w/ 9 | ALL |
2 | 43960-86 | RETAINER | ALL |
3 | 44035-86A | BUSHING (2) | ALL |
4 | 44039-86 | MOUNTING KIT, w/ 3 | ALL |
5 | 44045-87A | SEAL & BOOT KIT | ALL |
6 | 44048-83 | SCREW, bleeder | ALL |
7 | 44050-87 | CALIPER ASSEMBLY, w/o bracket | ALL |
8 | 44147-87A | CAP, bleeder screw | ALL |
9 | 44152-77 | BOOT | ALL |
10 | 44196-90 | BUMPER | ALL |
11 | 44198-87 | CALIPER INSERT | ALL |
12 | 44204-90 | BRACKET, mounting, w/ 3, 10 & insert | ALL |
13 | 44209-87C | PAD SET, w/ inserts | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 510 | SPRING CLIP | ALL |
2 | 3730A | BOLT (cast wheels) (5) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
3769 | BOLT (laced wheels) (5) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
3 | 5756 | WASHER | ALL |
4 | 6516HW | WASHER (5) | ALL |
5 | 7827W | LOCKNUT (5) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
6 | 7778 | LOCKNUT (5) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 7987 | NUT | ALL |
8 | 9052 | ROLLER BEARING (2) | ALL |
9 | 40217-79A | SPROCKET, 70T (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
40221-85A | SPROCKET, 70T (silver) | FXD 1995, FXD 1996 | |
10 | 40975-86 | WHEEL ASSEMBLY, 16 inch, laced (chrome) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
11 | 40976-86A | HUB ASSEMBLY, w/ spacer | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
12 | 40983-86 | WHEEL ASSEMBLY, 16 inch cast, 9 spoke (silver) (use 41015-86) | FXD 1995 |
40992-96 | WHEEL ASSEMBLY, 16 inch cast, 13 spoke (silver) | FXD 1996 | |
13 | 41015-86 | WHEEL ASSEMBLY, 16 inch cast, 9 spoke (black) (replaces 40983-86) | FXDL 1995, FXDS CONV 1995 |
41012-96 | WHEEL ASSEMBLY, 16 inch cast, 13 spoke (black) | FXDL 1996, FXDS CONV 1996 | |
14 | 41114-90 | AXLE | ALL |
15 | 41123-79 | VALVE CAP | ALL |
16 | 41591-90 | SPACER, rear axle, left | ALL |
17 | 41789-92 | DISC, brake, w/ 22 | ALL |
18 | 43241-05 | SPOKE & NIPPLE SET (40) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
19 | 43085-81 | RIM, 16 inch (chrome) | FXDWG 1995, FXDWG 1996 |
20 | 43157-83A | VALVE STEM ASSEMBLY | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
21 | 43290-82 | SPACER, 0.032 inch thick | ALL |
43291-82 | SPACER, 0.016 inch thick | ALL | |
43292-82 | SPACER, 0.008 inch thick | ALL | |
43293-82 | SPACER, 0.004 inch thick | ALL | |
43294-82 | SPACER, 0.002 inch thick | ALL | |
22 | 43567-92 | SCREW (5) | ALL |
23 | 43608-82 | SPACER (cast) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
24 | 43668-82 | SPACER (laced) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
25 | 43650-82 | SPACER WASHER | ALL |
26 | 43654-86A | SPACER (2) | ALL |
27 | 47519-83A | OIL SEAL (2) | ALL |
28 | 54321-85 | NUT, valve stem | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
29 | 95578-41 | WEIGHT, 1/2 oz., 0.275 inch I.D., round | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
95581-47 | WEIGHT, 3/4 oz., 0.275 inch I.D., round | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
95582-47 | WEIGHT, 1 oz., 0.275 inch I.D., round | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
30 | 95594-84A | WEIGHT, 5 grams (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
95595-84A | WEIGHT, 5 grams (silver) | FXD 1995, FXD 1996 | |
INTERNATIONAL MODELS ONLY | |||
31 | 40311-94 | SPROCKET, 65T (silver) (Swiss) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
40312-94 | SPROCKET, 65T (black) (Swiss) | FXD 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 4029A | SCREW | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 4240 | SCREW (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
3 | 4351 | SCREW (4) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996 |
3 | 4351 | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996 |
4047 | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996 | |
4 | 4352 | SCREW | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
5 | 4453 | BOLT | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
4460 | BOLT | FXD 1995, FXD 1996 | |
6 | 6655 | WASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
7 | 6701 | WASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
8 | 7038 | LOCKWASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
9 | 7220 | LOCKWASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
10 | 7783 | NUT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
11 | 45360-90 | SLIDER TUBE (2) | FXDL 1995, FXDL 1996 |
45365-94 | SLIDER TUBE (2) | FXDS CONV 1995, FXDS CONV 1996 | |
45395-92 | SLIDER TUBE (2) | FXD 1995, FXD 1996 | |
12 | 45361-90 | LOWER STOP (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
13 | 45362-90 | SPRING (2) | FXDL 1995, FXDL 1996 |
45363-94 | SPRING (2) | FXDS CONV 1995, FXDS CONV 1996 | |
45941-95 | SPRING (2) | FXD 1995, FXD 1996 | |
14 | 45374-87 | SPRING, slider (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
15 | 45377-87 | SPACER, oil seal (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 45378-87 | OIL SEAL (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
17 | 45401-87 | SEAL, dust (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
18 | 45405-75A | SCREW, w/ washer (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
19 | 45546-90 | SCREW, w/ washer (2) | FXDL 1995, FXDL 1996 |
20 | 45460-90 | RING, damper tube (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
21 | 45947-95 | FORK SLIDER & TUBE ASSEMBLY, right | FXD 1995, FXD 1996 |
45949-92 | FORK SLIDER & TUBE ASSEMBLY, right | FXDL 1995, FXDL 1996 | |
45976-94 | FORK SLIDER & TUBE ASSEMBLY, right | FXDS CONV 1995, FXDS CONV 1996 | |
22 | 45948-95 | FORK SLIDER & TUBE ASSEMBLY, left | FXD 1995, FXD 1996 |
45952-90 | FORK SLIDER & TUBE ASSEMBLY, left | FXDL 1995, FXDL 1996 | |
45977-94 | FORK SLIDER & TUBE ASSEMBLY, left | FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
23 | 45461-87 | BUSHING, upper (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
24 | 45465-87 | BUSHING, slider tube (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
25 | 45598-90B | BRACKET, lower w/ stem | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
26 | 45611-86 | RETAINING RING | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
27 | 45668-90 | CAP, fork stem | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
28 | 45739-87 | BRACKET, upper | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
29 | 45790-80 | DRAIN SCREW, w/ washer (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
30 | 45905-87 | RETAINING RING, oil seal | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
31 | 45921-87 | SLIDER ASSEMBLY, left | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
32 | 45922-87 | SLIDER ASSEMBLY, right | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
45923-87 | SLIDER ASSEMBLY, right | FXD 1995, FXD 1996 | |
33 | 45925-94 | DAMPER TUBE (2) | FXD 1995, FXD 1996 |
45926-90 | DAMPER TUBE (2) | FXDL 1995, FXDL 1996 | |
45364-94 | DAMPER TUBE (2) | FXDS CONV 1995, FXDS CONV 1996 | |
34 | 45934-86 | BUSHING | FXD 1995, FXD 1996 |
34 | 45934-86 | BUSHING (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
35 | 45984-87 | O-RING (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
36 | 45990-88 | CAP, slider tube (2) | FXDL 1995, FXDL 1996 |
45996-87 | CAP, slider tube (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 | |
37 | 46002-87 | COVER, slider (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
38 | 48300-60 | ROLLER BEARING, w/ cup (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
39 | 48315-60 | BEARING CUP (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
40 | 48361-80 | DUST SHIELD, upper | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
41 | 48365-48A | DUST SHIELD, lower | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
42 | 49378-09 | FORK REBUILD KIT, w/ 15-19, 23, 24, 30 & 35 | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 2823 | SCREW (2) | FXDWG 1995, FXDWG 1996 |
2 | 4729 | BOLT (2) | FXDWG 1995, FXDWG 1996 |
3 | 5710 | WASHER (2) | FXDWG 1995, FXDWG 1996 |
4 | 6702 | WASHER, right slider (2) | FXDWG 1995, FXDWG 1996 |
5 | 7039 | LOCKWASHER (2) | FXDWG 1995, FXDWG 1996 |
6 | 7041 | LOCKWASHER, right slider (2) | FXDWG 1995, FXDWG 1996 |
7 | 7748W | NUT, right slider (2) | FXDWG 1995, FXDWG 1996 |
8 | 45405-75A | SCREW, w/ washer, damper tube (2) | FXDWG 1995, FXDWG 1996 |
9 | 45417-84 | SLIDER TUBE (2) | FXDWG 1995, FXDWG 1996 |
10 | 45418-84 | DAMPER TUBE, complete (2) | FXDWG 1995, FXDWG 1996 |
11 | 45419-80 | CAP, slider tube (2) | FXDWG 1995, FXDWG 1996 |
12 | 45420-80 | DUST COVER (2) | FXDWG 1995, FXDWG 1996 |
13 | 45611-86 | RETAINING RING | FXDWG 1995, FXDWG 1996 |
14 | 45679-92 | STEM & BRACKET, w/ bearing & shield | FXDWG 1995, FXDWG 1996 |
15 | 45648-85A | PAD (felt) (2) | FXDWG 1995, FXDWG 1996 |
16 | 45670-80A | CAP, fork stem | FXDWG 1995, FXDWG 1996 |
17 | 45672-80B | BRACKET, upper (chrome) | FXDWG 1995, FXDWG 1996 |
18 | 45685-93 | MOUNTING PLATE, headlamp (chrome) | FXDWG 1995, FXDWG 1996 |
19 | 45717-63 | LOCKWASHER, fork stem nut | FXDWG 1995, FXDWG 1996 |
20 | 45718-60 | NUT, fork stem | FXDWG 1995, FXDWG 1996 |
21 | 45733-48 | OIL SEAL, fork tube plug (2) | FXDWG 1995, FXDWG 1996 |
22 | 45832-77A | AXLE CAP, right slider | FXDWG 1995, FXDWG 1996 |
23 | 45834-77 | LOWER STOP (2) | FXDWG 1995, FXDWG 1996 |
24 | 45838-77 | PLUG, fork tube (2) | FXDWG 1995, FXDWG 1996 |
25 | 45842-77A | RETAINING RING, oil seal (2) | FXDWG 1995, FXDWG 1996 |
26 | 45845-77 | O-RING, slider tube plug (2) | FXDWG 1995, FXDWG 1996 |
27 | 45855-77 | SPRING, damper tube (2) | FXDWG 1995, FXDWG 1996 |
28 | 45858-77 | DRAIN SCREW, w/ washer, slider (2) | FXDWG 1995, FXDWG 1996 |
29 | 45859-77A | RING, damper tube (4) | FXDWG 1995, FXDWG 1996 |
30 | 45865-84 | WASHER, slider (2) | FXDWG 1995, FXDWG 1996 |
31 | 45866-84 | BUSHING, slider tube (2) | FXDWG 1995, FXDWG 1996 |
32 | 45873-91A | SLIDER, left | FXDWG 1995, FXDWG 1996 |
45874-91 | SLIDER, right | FXDWG 1995, FXDWG 1996 | |
33 | 45875-84A | OIL SEAL, slider (2) | FXDWG 1995, FXDWG 1996 |
34 | 45934-86 | BUSHING, brake caliper | FXDWG 1995, FXDWG 1996 |
35 | 45940-84 | BUSHING, slider | FXDWG 1995, FXDWG 1996 |
36 | 45998-73 | STUD (2) | FXDWG 1995, FXDWG 1996 |
37 | 46004-91A | FORK SLIDER & TUBE ASSEMBLY, left | FXDWG 1995, FXDWG 1996 |
38 | 46006-91A | FORK SLIDER & TUBE ASSEMBLY, right | FXDWG 1995, FXDWG 1996 |
39 | 46020-84 | BUSHING, upper, left slider, brake caliper | FXDWG 1995, FXDWG 1996 |
40 | 46048-84 | SPRING (2) | FXDWG 1995, FXDWG 1996 |
41 | 48332-48C | ADJUSTING NUT, upper | FXDWG 1995, FXDWG 1996 |
42 | 49377-09A | FORK REBUILD KIT, w/ 8, 25, 26, 29, 30, 31, 33 & 35 | FXDWG 1995, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 534 | COTTER PIN | ALL |
2 | 554A | COTTER PIN | ALL |
3 | 740 | PLUG (4) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996 |
4 | 3214 | SCREW (4) | ALL |
5 | 3233 | SCREW (2) | ALL |
6 | 3487 | BOLT | ALL |
7 | 3509 | BOLT (4) | ALL |
8 | 3655A | SCREW | ALL |
9 | 6701 | WASHER (9) | ALL |
10 | 7038 | LOCKWASHER (4) | ALL |
11 | 7601 | LOCKNUT (4) | ALL |
12 | 7734W | NUT, flanged, castle | ALL |
13 | 10039 | CABLE STRAP | ALL |
14 | 11139 | O-RING (2) | ALL |
15 | 11457 | PLUG, steering head | ALL |
16 | 14273-96 | DECAL, hole cover | FXDWG 1995, FXDWG 1996 |
17 | 41113-90 | PLATE (2) | ALL |
18 | 41571-92 | BLOCK (2) | ALL |
19 | 41585-90B | DUST SHIELD | ALL |
20 | 45991-92 | SCREW (2) | ALL |
21 | 47082-81 | BEARING | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
22 | 47226-90A | BRACKET KIT, front engine mount | ALL |
23 | 47427-92D | FRAME, 32 degree rake | FXDL 1995, FXDWG 1995 |
47427-96 | FRAME, 32 degree rake | FXDL 1996, FXDWG 1996 | |
47456-94A | FRAME, 28 degree rake | FXD 1995, FXDS CONV 1995 | |
47456-96 | FRAME, 28 degree rake | FXD 1996, FXDS CONV 1996 | |
24 | 47303-91 | ANCHOR | ALL |
25 | 47496-90 | SPACER, left | ALL |
26 | 47499-90 | SPACER, right | ALL |
27 | 47817-90 | PIVOT BOLT | ALL |
28 | 47624-90B | BUSHING | ALL |
29 | 47564-90B | ISOLATOR, rear | ALL |
30 | 47565-90 | WASHER | ALL |
31 | 47583-90B | ISOLATOR, front | ALL |
32 | 47820-90A | REAR FORK, w/ bearings | ALL |
33 | 49704-90H | LEG, jiffy stand | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
49710-94B | LEG, jiffy stand | FXDS CONV 1995, FXDS CONV 1996 | |
34 | 49720-90 | PIVOT BLOCK | ALL |
35 | 49723-90 | THREADED SPACER | ALL |
36 | 50003-89B | PIN | ALL |
37 | 50053-90 | CATCH | ALL |
38 | 50054-90 | BUMPER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
62123-66A | BUMPER | FXDS CONV 1995, FXDS CONV 1996 | |
39 | 50057-91 | SPRING | ALL |
40 | 59272-90 | REFLECTOR (amber) (2) | ALL |
41 | 67859-90 | PLUG (chrome) | ALL |
42 | 71450-04 | LOCK SET, fork & ignition, w/ key | FXDWG 1995, FXDWG 1996 |
71421-90B | LOCK SET, fork & ignition w /key | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
43 | 71452-91A | KEY (specify key code) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 919 | SCREW (4) | FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
2 | 1602 | SCREW | FXDS CONV 1995, FXDS CONV 1996 |
3 | 2607 | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
4 | 2711 | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996 |
5 | 2739 | SCREW | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2952A | SCREW, w/ washer | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
6 | 2818 | BOLT | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 3574 | SCREW (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3574 | SCREW (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
8 | 6036 | WASHER | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 6237 | WASHER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 6410 | WASHER | ALL |
11 | 6702 | WASHER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 7792 | NUT, w/ washer | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
13 | 7891 | NUT, plastic | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 51188-84 | PASSENGER STRAP | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
51176-96B | PASSENGER STRAP | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
15 | 51652-83B | BRACKET, seat | ALL |
16 | 52166-93 | SEAT | FXDWG 1995 |
52166-96 | SEAT | FXDWG 1996 | |
17 | 52171-95 | SEAT | FXD 1995 |
52171-96 | SEAT | FXD 1996 | |
18 | 52174-93 | SEAT, front | FXDL 1995 |
52174-96 | SEAT, front | FXDL 1996 | |
19 | 52175-93 | SEAT, rear | FXDL 1995 |
52175-96 | SEAT, rear | FXDL 1996 | |
20 | 52183-94 | SEAT | FXDS CONV 1995 |
52183-96 | SEAT | FXDS CONV 1996 | |
21 | 52543-94 | BACKREST | FXDS CONV 1995, FXDS CONV 1996 |
22 | 52545-84 | BACKREST PAD KIT, w/ 2 | FXDWG 1995, FXDWG 1996 |
23 | 52655-84 | SISSY BAR | FXDWG 1995, FXDWG 1996 |
52739-83 | SISSY BAR KIT, w/ 1 & 26 | FXDS CONV 1995, FXDS CONV 1996 | |
24 | 52771-82 | BRACKET, backrest | FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
25 | 52780-90A | SIDEPLATE, right | FXDS CONV 1995 |
52799-90A | SIDEPLATE, left | FXDS CONV 1995 | |
52780-96B | SIDEPLATE, right | FXDS CONV 1996 | |
52799-96B | SIDEPLATE, left | FXDS CONV 1996 | |
52800-93A | SIDEPLATE, right | FXDWG 1995, FXDWG 1996 | |
52801-93A | SIDEPLATE, left | FXDWG 1995, FXDWG 1996 | |
26 | 53554-81 | LABEL, bolt torque | FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
27 | 99013-82 | MEDALLION, Harley-Davidson Bar & Shield | FXDS CONV 1995, FXDS CONV 1996 |
28 | 99000-77 | MEDALLION, Eagle (Made in U.S.A.) | FXDWG 1995, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
29 | 1000 | SCREW (HDI) | FXDS CONV 1995, FXDS CONV 1996 |
30 | 14259-90 | DECAL, Harley-Davidson (HDI) | FXDS CONV 1995, FXDS CONV 1996 |
31 | 52543-94 | BACKREST (HDI) | FXDS CONV 1995, FXDS CONV 1996 |
32 | 52764-90A | SISSY BAR KIT, w/ 1 & 26 (HDI) | FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 861A | SCREW (2) | ALL |
2 | 3214 | SCREW (9) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 3214 | SCREW (5) | FXD 1995, FXD 1996 |
3 | 4059 | SCREW (4) | FXDWG 1995, FXDWG 1996 |
4 | 4721 | BOLT (as required) | ALL |
5 | 6701 | WASHER (4) | FXD 1995, FXD 1996, FXDWG 1995, FXDWG 1996 |
5 | 6701 | WASHER (6) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
6 | 6718 | WASHER (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
7 | 7038 | LOCKWASHER (2) | ALL |
8 | 7039 | LOCKWASHER | ALL |
9 | 7045 | LOCKWASHER (4) | ALL |
10 | 7068 | LOCKWASHER (as required) | ALL |
11 | 7778 | LOCKNUT (6) | FXD 1995, FXD 1996, FXDWG 1995, FXDWG 1996 |
11 | 7778 | LOCKNUT (8) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
12 | 7848W | JAMNUT (2) | ALL |
13 | 7880 | NUT (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
14 | 33048-72 | FOOTREST, w/ cover | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
14 | 33048-72 | FOOTREST, w/ cover (4) | FXDWG 1995, FXDWG 1996 |
15 | 33189-63 | COVER (black) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
15 | 33189-63 | COVER (black) (4) | FXDWG 1995, FXDWG 1996 |
16 | 33693-93 | BRACKET, shifter & footrest | FXDWG 1995, FXDWG 1996 |
17 | 33708-94 | BEARING SLEEVE (2) | FXDWG 1995, FXDWG 1996 |
18 | 42481-92 | BRACKET, brake lever & footrest | FXDWG 1995, FXDWG 1996 |
19 | 49035-03 | MOUNTING PLATE (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
20 | 49127-77A | FOOTREST SUPPORT (2) | ALL |
21 | 49165-90 | FOOTREST SUPPORT | ALL |
22 | 50639-90A | BRACKET, left footrest, front | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
23 | 50643-82 | FOOTREST, w/ cover, right | FXD 1995, FXD 1996 |
23 | 50643-82 | FOOTREST, w/ cover, right (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
24 | 50646-82 | COVER (black) (2) | FXD 1995, FXD 1996 |
24 | 50646-82 | COVER (black) (4) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
25 | 50647-82 | FOOTREST, w/ cover, left | FXD 1995, FXD 1996 |
25 | 50647-82 | FOOTREST, w/ cover, left (2) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
26 | 50649-90 | BRACKET, right, footrest, front | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
27 | 50912-72 | SPRING WASHER (as required) | ALL |
28 | 52740-94A | UPRIGHT BRACKET, left | ALL |
29 | 52742-94 | SUPPORT, left | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 3891 | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996 |
2 | 3958 | BOLT (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
3 | 6012 | WASHER (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
4 | 6113 | WASHER (8) | ALL |
5 | 7068 | LOCKWASHER (2) | ALL |
6 | 7554 | ACORN NUT (4) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
6 | 7554 | ACORN NUT (2) | FXDS CONV 1995, FXDS CONV 1996 |
7 | 7824 | LOCKNUT (2) | FXDS CONV 1995, FXDS CONV 1996 |
8 | 7845 | NUT (2) | ALL |
9 | 54473-79 | SPRING SEAT (2) | ALL |
10 | 54474-79 | ADJUSTER, spring (2) | ALL |
11 | 54475-79 | GUIDE, spring (2) | ALL |
12 | 54512-90A | SHOCK ABSORBER, complete (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
54577-94 | SHOCK ABSORBER, complete (2) | FXDS CONV 1995, FXDS CONV 1996 | |
13 | 54556-84 | BUSHING (4) | ALL |
14 | 54569-84 | CAM SLEEVE (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
15 | 54557-90A | BOLT, shock mount (2) | ALL |
16 | 54710-84 | COVER, upper (chrome) | ALL |
17 | 54708-65A | COVER, shock bolt (2) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 3471 | BOLT (2) | ALL |
2 | 4326A | SCREW (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
3 | 4816A | SCREW (4) | FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
3 | 4816A | SCREW (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 6330 | WASHER (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
5 | 53156-86 | BUSHING (rubber) (4) | ALL |
6 | 56079-93 | HANDLEBAR, factory ape hanger | FXDWG 1995, FXDWG 1996 |
56081-82A | HANDLEBAR | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
7 | 56073-83 | RETAINER (4) | FXDS CONV 1996 |
8 | 56115-95 | CLAMP, upper | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
56119-77A | CLAMP, upper | FXDL 1995, FXDL 1996 | |
56567-86B | CLAMP, upper (chrome) | FXDWG 1995, FXDWG 1996 | |
9 | 56116-82A | CLAMP, lower, left | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
56117-82A | CLAMP, lower, right | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
56541-86A | CLAMP, lower, left (chrome) | FXDWG 1995, FXDWG 1996 | |
56542-86A | CLAMP, lower, right (chrome) | FXDWG 1995, FXDWG 1996 | |
10 | 56159-73 | CUP WASHER (4) | ALL |
11 | 70191-73A | CABLE, ground | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 10103 | CLIP, throttle cables | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 11155 | RETAINING RING | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3 | 56206-94A | GRIP, left | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4 | 56220-94A | GRIP & SLEEVE, throttle, right | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 56355-92 | IDLE CONTROL | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 56356-92 | THROTTLE CONTROL | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 56394-74 | SPRING, adjusting screw | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 56396-74A | FRICTION SPRING, throttle | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9 | 56397-74C | ADJUSTING SCREW KIT, w/ 2, 7 & 10 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 56402-83A | ADJUSTING SCREW | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 56508-76 | FERRULE, control wire (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 70504-81 | CLIP, throttle cables | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 10103 | CLIP, throttle cables | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 11155 | RETAINING RING | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 56220-94A | GRIP & SLEEVE, throttle - right | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 56356-96A | THROTTLE CONTROL ASSEMBLY | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
5 | 56355-96A | IDLE CONTROL ASSEMBLY | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 11271 | RETAINING RING, idle control | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 11272 | RETAINING RING, throttle control | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 56206-96 | GRIP, left | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 56394-74 | SPRING, adjusting screw | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 56396-74A | FRICTION SPRING, throttle | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 56397-74C | ADJUSTING SCREW KIT | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
12 | 56402-83A | ADJUSTING SCREW | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
13 | 56508-76 | FERRULE, control wire (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 70504-81 | CLIP, throttle cables | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 1000 | SCREW (early model year) (7) | FXDS CONV 1995 |
1005A | BOLT (late model year) (7) | FXDS CONV 1995, FXDS CONV 1996 | |
2 | 2607 | SCREW (early model year) (2) | FXDS CONV 1995 |
2152A | SCREW (late model year) (2) | FXDS CONV 1995, FXDS CONV 1996 | |
3 | 4363 | SCREW (4) | FXDS CONV 1995, FXDS CONV 1996 |
4 | 4364 | SCREW (4) | FXDS CONV 1995, FXDS CONV 1996 |
5 | 14227-88 | DECAL, "Harley-Davidson" | FXDS CONV 1995, FXDS CONV 1996 |
6 | 58109-88B | WINDSHIELD CLAMP (4) | FXDS CONV 1995, FXDS CONV 1996 |
7 | 58419-88 | BRACE, right (chrome) | FXDS CONV 1995, FXDS CONV 1996 |
58420-88 | BRACE, left (chrome) | FXDS CONV 1995, FXDS CONV 1996 | |
8 | 58421-88 | BRACE, outer (chrome) | FXDS CONV 1995, FXDS CONV 1996 |
9 | 58422-88 | BRACE, inner | FXDS CONV 1995, FXDS CONV 1996 |
10 | 58423-88 | ACORN NUT (9) | FXDS CONV 1995, FXDS CONV 1996 |
11 | 58424-88 | MOUNTING BRACKET, right | FXDS CONV 1995, FXDS CONV 1996 |
58425-88 | MOUNTING BRACKET, left | FXDS CONV 1995, FXDS CONV 1996 | |
12 | 58426-88 | CUSHION TAPE (cut to length) | FXDS CONV 1995, FXDS CONV 1996 |
13 | 58446-96 | CUSHION TAPE, inner horizontal (late model year) | FXDS CONV 1995, FXDS CONV 1996 |
14 | 58447-96 | CUSHION TAPE, right vertical (late model year) | FXDS CONV 1995, FXDS CONV 1996 |
58448-96 | CUSHION TAPE, left vertical (late model year) | FXDS CONV 1995, FXDS CONV 1996 | |
15 | 58449-96 | CUSHION TAPE, outer horizontal (late model year) | FXDS CONV 1995, FXDS CONV 1996 |
16 | 91849-85C | WINDSHIELD, complete | FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 3514 | SCREW | ALL |
2 | 3945 | BOLT | FXDWG 1995, FXDWG 1996 |
3 | 4017 | BOLT (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 4724 | BOLT | FXDWG 1995, FXDWG 1996 |
5 | 6701 | WASHER (2) | FXDWG 1995, FXDWG 1996 |
6 | 7038 | LOCKWASHER | FXDWG 1995, FXDWG 1996 |
7 | 7041 | LOCKWASHER (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
8 | 7068 | LOCKWASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
9 | 7130W | LOCKWASHER | FXDWG 1995, FXDWG 1996 |
10 | 7606 | LOCKNUT | ALL |
11 | 7800W | NUT | FXDWG 1995, FXDWG 1996 |
12 | 7880 | NUT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
13 | 9847 | WIRE TERMINAL, female spade, R.H. | ALL |
9848 | WIRE TERMINAL, female spade, L.H. (2) | ALL | |
14 | 45685-93 | MOUNTING PLATE | FXDWG 1995, FXDWG 1996 |
15 | 67685-92 | CLIP, bulb | ALL |
16 | 68329-03 | BULB, halogen-H-4 | ALL |
17 | 67698-81D | LENS ASSEMBLY, w/ bulb, boot & clip, 5-3/4 inch | ALL |
18 | 67705-92 | BOOT, connector | ALL |
19 | 67730-91 | HOUSING, headlamp (black) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
67733-91A | HOUSING, headlamp (chrome) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
20 | 67757-92 | LENS, w/ clip | ALL |
21 | 67769-93 | MOUNTING RING | ALL |
22 | 67772-80 | MOUNTING BLOCK | FXDWG 1995, FXDWG 1996 |
23 | 67777-80A | HEADLAMP ASSEMBLY, w/ housing & wiring, 5-3/4 inch | FXDWG 1995, FXDWG 1996 |
24 | 67790-93A | TRIM RING (chrome) | ALL |
25 | 67805-92 | BRACKET | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
26 | 67807-92 | TRIM, warning lights | FXDL 1995, FXDL 1996 |
67834-83 | TRIM, headlamp bracket | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 | |
27 | 67815-59A | WASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
28 | 67865-89 | PLUG, headlamp bracket | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
29 | 68705-93A | CONNECTOR ASSEMBLY, headlamp, w/wires, terminals & splice connectors | ALL |
30 | 70586-93 | CONNECTOR, butt splice, 16-22 gauge (4) | ALL |
31 | 72056-92 | INSULATOR, spade terminal (three-way) | ALL |
32 | 73154-96BK | SOCKET HOUSING, 4-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
33 | 73191-96 | CONTACT SOCKET, 16-20 gauge (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
34 | 53438-92 | BULB, position lamp (HDI) | ALL |
35 | 67691-92 | GROMMET, position lamp (HDI) | ALL |
36 | 68650-92 | SOCKET, position lamp (HDI) | ALL |
37 | 67763-92A | LENS ASSEMBLY, w/ bulb & boot, R.H. Dip (HDI) | ALL |
67781-92A | LENS ASSEMBLY, w/ bulb & boot, L.H. Dip (HDI) | ALL |
Index No. | Part No. | Description | Model(s) |
NOTE: Refer to Painted Parts Book for painted part numbers. | |||
1 | 3210A | SCREW (4) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 3485A | SCREW (4) | FXDWG 1995, FXDWG 1996 |
3 | 6702 | WASHER (4) | FXDWG 1995, FXDWG 1996 |
4 | 7507 | ACORN NUT (4) | FXDWG 1995, FXDWG 1996 |
5 | 7531 | LOCKNUT (4) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
6 | 8505 | RIVET | ALL |
7 | 58998-83E | FENDER (prime) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
8 | 59924-80B | FENDER (prime) | FXDWG 1995, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
NOTE: Refer to Painted Parts Book for painted part numbers. | |||
1 | 3445 | BOLT | ALL |
2 | 6499 | SPACER (2) | FXD 1995, FXDL 1995, FXDS CONV 1995 |
3 | 6702 | WASHER | ALL |
4 | 8102 | SPEEDNUT | ALL |
5 | 59150-90 | PLUG, fender | ALL |
6 | 59287-92 | REFLECTOR, right (red) | ALL |
59288-92 | REFLECTOR, left (red) | ALL | |
7 | 59634-90A | FENDER (prime) | FXD 1995, FXDL 1995 |
59634-96 | FENDER (prime) | FXD 1996, FXDL 1996 | |
59655-94 | FENDER (prime) | FXDS CONV 1995 | |
59655-96 | FENDER (prime) | FXDS CONV 1996 | |
8 | 59918-92 | FENDER (prime) | FXDWG 1995 |
59918-96 | FENDER (prime) | FXDWG 1996 | |
9 | 67055-92 | GROMMET, turn signal | FXDS CONV 1995, FXDS CONV 1996 |
10 | 67266-94 | GROMMET, turn signal | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
67266-94 | GROMMET, turn signal (2) | FXDS CONV 1995, FXDS CONV 1996 | |
INTERNATIONAL MODELS ONLY | |||
11 | 59251-90 | REFLECTOR ASSEMBLY, rear (red) w/ 59259-90 | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
12 | 59259-90 | REFLECTOR, red | ALL |
59289-92 | REFLECTOR, right (amber) | ALL | |
59290-92 | REFLECTOR, left (amber) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 2773 | SCREW (3) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 4098 | SCREW (2) | FXDWG 1995, FXDWG 1996 |
3 | 5403B | BOLT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 6379W | WASHER (2) | FXDWG 1995, FXDWG 1996 |
5 | 6703 | WASHER | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
6 | 7792 | NUT (4) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
7 | 7869 | PUSH CAP (2) | FXDWG 1995, FXDWG 1996 |
8 | 67067-76 | FOAM TAPE | FXDWG 1995, FXDWG 1996 |
9 | 59626-84 | LICENSE PLATE BRACKET ASSEMBLY | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
10 | 59983-75 | LICENSE PLATE BRACKET ASSEMBLY, w/ 9 & 14 | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
11 | 59979-93 | LICENSE PLATE BRACKET ASSEMBLY | FXDWG 1995, FXDWG 1996 |
12 | 59984-73 | BRACKET | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
13 | 59986-75 | SUPPORT | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
14 | 59988-72A | REFLECTOR | ALL |
15 | 60001-55 | CLAMP | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 60019-93A | REFLECTOR BRACKET | FXDWG 1995, FXDWG 1996 |
17 | 68456-89 | PAD, rear directional mounting | FXDS CONV 1995, FXDS CONV 1996 |
INTERNATIONAL MODELS ONLY | |||
18 | 59259-90 | REFLECTOR, rear (red) (HDI) | FXDWG 1995, FXDWG 1996 |
19 | 59994-93 | LICENSE PLATE BRACKET (HDI) | FXDWG 1995, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 4098 | SCREW (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
1 | 4098 | SCREW (2) | FXD 1996, FXDL 1996, FXDWG 1996 |
2 | 6379W | WASHER (2) | ALL |
3 | 7667 | NUT (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 10102 | CLIP (2) | FXDS CONV 1995, FXDS CONV 1996 |
5 | 56239-93 | HOLE PLUG (2) | FXDS CONV 1995, FXDS CONV 1996 |
6 | 59112-90 | STRUT, left | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 59113-90 | STRUT, right | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 59136-94 | SUPPORT, right | FXDS CONV 1995 |
59138-93 | SUPPORT, right | FXD 1995, FXDL 1995 | |
59893-93 | SUPPORT, right | FXDWG 1995 | |
9 | 59893-96 | COVER, right | FXDWG 1996 |
59138-96 | COVER, right | FXD 1996, FXDL 1996, FXDS CONV 1996 | |
10 | 59167-94 | SUPPORT, left | FXDS CONV 1995 |
59171-93 | SUPPORT, left | FXD 1995, FXDL 1995 | |
60007-93 | SUPPORT, left | FXDWG 1995 | |
11 | 60007-96 | COVER, left | FXDWG 1996 |
59171-96 | COVER, left | FXD 1996, FXDL 1996, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 375 | PIN (2) | ALL |
2 | 739A | PLUG, magnetic | ALL |
3 | 858A | BOLT (2) | ALL |
4 | 941 | SCREW (5) | ALL |
5 | 945 | SCREW (2) | ALL |
6 | 2818 | BOLT (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2932A | SCREW (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
7 | 4068A | BOLT (4) | ALL |
8 | 4086A | BOLT | ALL |
9 | 4740A | SCREW, w/ washer (7) | ALL |
10 | 4820A | SCREW, w/ washer (5) | ALL |
11 | 6016 | WASHER (2) | ALL |
12 | 9135 | BEARING | ALL |
13 | 11147B | O-RING, housing cover | ALL |
14 | 12052A | OIL SEAL | ALL |
15 | 12066A | OIL SEAL | ALL |
16 | 25414-70B | COVER, clutch | FXD 1995, FXD 1996 |
60668-84B | COVER, clutch (chrome) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
17 | 25416-70A | O-RING, clutch cover | ALL |
18 | 31433-84A | WASHER (nylon) (3) | ALL |
19 | 33318-85 | LOCKING TAB (5) | ALL |
20 | 33445-94A | BUSHING | ALL |
21 | 33446-94A | BUSHING | ALL |
22 | 60529-90A | COVER, inspection (chrome) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
60572-86 | COVER, inspection (chrome) | FXDWG 1995, FXDWG 1996 | |
23 | 60539-94B | GASKET, primary cover | ALL |
24 | 60543-95 | COVER ASSEMBLY, primary (chrome) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
60562-95A | COVER ASSEMBLY, primary | FXD 1995, FXD 1996 | |
25 | 60567-90C | GASKET, inspection cover | ALL |
26 | 60663-95A | PRIMARY HOUSING ASSEMBLY | FXD 1995, FXD 1996 |
60691-94A | PRIMARY HOUSING ASSEMBLY (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 | |
60692-94A | PRIMARY HOUSING ASSEMBLY (black) | FXDWG 1995, FXDWG 1996 | |
27 | 60678-85 | RETAINING RING (2) | ALL |
28 | 63859-95B | GASKET (2) | ALL |
Index No. | Part No. | Description | Model(s) |
NOTE: Refer to Painted Parts Book for painted part numbers. | |||
1 | 3427 | BOLT | FXDWG 1995, FXDWG 1996 |
2 | 3530 | SCREW | FXDWG 1995, FXDWG 1996 |
2 | 3530 | SCREW (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
3 | 6116 | WASHER (4) | ALL |
4 | 7507 | ACORN NUT (2) | ALL |
5 | 10014 | CLAMP (4) | ALL |
6 | 10102 | CLIP (2) | FXDS CONV 1995, FXDS CONV 1996 |
7 | 10108 | CLIP, vapor valve | ALL |
8 | 10130 | CLIP, hose | ALL |
10131 | CLIP, backbone (California) | ALL | |
9 | 11460 | GROMMET, fuel hose | ALL |
10 | 27250-96B | CONNECTOR, 90 degree elbow | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 27296-92 | TUBE, valve to atmosphere | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27296-96 | TUBE, valve to atmosphere | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
12 | 61039-95A | FUEL TANK (prime) | FXDWG 1995, FXDWG 1996 |
13 | 61054-95A | FUEL TANK (prime) | FXDL 1995, FXDL 1996 |
14 | 61109-85D | GASKET, filler cap | ALL |
15 | 61112-82A | BOOT, filler tube | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 61131-92 | CONNECTOR, vent line | ALL |
17 | 61267-94A | FUEL TANK (prime) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
18 | 61272-92C | FILLER CAP, vac. vent | ALL |
19 | 61338-94D | VALVE, body | ALL |
20 | 61911-95 | HOSE, valve to carburetor | ALL |
21 | 62150-85 | VAPOR VALVE | ALL |
22 | 62161-02 | NUT | ALL |
23 | 62170-81B | FILTER | ALL |
24 | 62172-02 | GASKET, fuel filter | ALL |
25 | 14456-95 | DECAL, unleaded fuel (California) (not illustrated) | ALL |
26 | 61450-95 | FUEL FILLER RESTRICTOR KIT (Required w/ catalytic mufflers) (not illustrated) | ALL |
NOTE: Hose or insulator is sold in bulk length under the following part numbers. Cut to length. | |||
27 | 27138-90 | HOSE, 3/16 inch I.D. x 11/32 inch O.D. (rubber) (10 feet lg.) | ALL |
28 | 63501-68B | HOSE, 1/4 inch I.D. x 5/8 inch O.D. (rubber) (25 feet lg.) | ALL |
29 | 62555-95 | INSULATOR, 1/2 inch I.D. (nylon) (8 feet long) | ALL |
INTERNATIONAL MODELS ONLY | |||
30 | 14456-95 | DECAL, unleaded fuel (Swiss & U.K.) (not illustrated) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 11174 | O-RING | FXDWG 1995 |
2 | 14261-91 | DECAL (silver, red, orange & black) (2) | FXDL 1995, FXDS CONV 1995 |
14262-91 | DECAL (silver, meteor, gray & silver) (2) | FXDL 1995, FXDS CONV 1995 | |
14396-93 | DECAL (silver, meteor, gray & black) (2) | FXDL 1995, FXDS CONV 1995 | |
3 | 14289-94 | DECAL (black/pale gold/dark Red) (2) | FXD 1995 |
14293-94 | DECAL (black/sky blue/dark aqua) (2) | FXD 1995 | |
4 | 14308-93 | DECAL, right (red, black, yellow, white & gold) | FXDWG 1995 |
14309-93 | DECAL, left (red black, yellow, white & gold) | FXDWG 1995 | |
14310-93 | DECAL, left (meteor, aqua, blue & silver) | FXDWG 1995 | |
14313-93 | DECAL, right (meteor, aqua, blue & silver) | FXDWG 1995 | |
14402-93 | DECAL, right (gold, black, yellow, white & red) | FXDWG 1995 | |
14403-93 | DECAL, left (gold, black, yellow, white & red) | FXDWG 1995 | |
5 | 61166-93A | TRIM PANEL | FXDWG 1995 |
6 | 61244-02 | TRIM PANEL | FXDL 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 11174 | O-RING | FXDWG 1996 |
2 | 14289-94 | DECAL (black/pale gold/dark red) (2) | FXD 1996 |
14293-94 | DECAL (black/sky blue/dark aqua) (2) | FXD 1996 | |
14521-96 | DECAL (black/pale gold/dark green) (2) | FXD 1996 | |
3 | 14522-96 | DECAL (pale gold/burnt gold/burgundy) (2) | FXDL 1996, FXDS CONV 1996 |
14523-96 | DECAL (pale gold/burnt gold/dark blue) (2) | FXDL 1996, FXDS CONV 1996 | |
4 | 14524-96 | DECAL (burgundy/red) (2) | FXDWG 1996 |
14525-96 | DECAL (dark blue/sky blue) (2) | FXDWG 1996 | |
5 | 61166-93A | TRIM PANEL | FXDWG 1996 |
6 | 61244-02 | TRIM PANEL | FXDL 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 3210A | SCREW, socket head (2) | ALL |
2 | 6771A | WASHER (2) | ALL |
3 | 10080 | CLAMP (4) | ALL |
4 | 10112 | CLAMP | ALL |
5 | 26352-95A | ADAPTOR, oil filter | ALL |
6 | 26378-92A | OIL FILTER MOUNT (black) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
26381-92B | OIL FILTER MOUNT (silver) | FXD 1995, FXD 1996 | |
7 | 33518-92 | TUBE, return | ALL |
8 | 33520-92 | TUBE, feed | ALL |
9 | 63523-92A | FITTING, straight w/ 63525-92 | ALL |
10 | 63525-92 | SEAL | ALL |
11 | 63528-92 | SEAL & FERRULE (2) | ALL |
12 | 63530-92 | FITTING, male nut (2) | ALL |
13 | 63538-92 | HOSE, filter line to tank | ALL |
14 | 63813-90 | OIL FILTER (chrome) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 4017 | BOLT | ALL |
2 | 4718A | SCREW, w/ washer (2) | ALL |
3 | 5414 | BOLT, carriage (2) | ALL |
4 | 5445W | BOLT, carriage (4) | ALL |
5 | 6702 | WASHER | ALL |
6 | 7531 | LOCKNUT, flange (6) | ALL |
7 | 7593 | NUT, flange lock (4) | ALL |
8 | 7862 | ACORN NUT (2) | ALL |
9 | 9955 | CLAMP (7) | ALL |
10 | 10074 | CLAMP (California & Swiss) (4) | ALL |
11 | 10119 | CLAMP (4) | ALL |
12 | 65376-95A | SHIELD, crossover, rear | ALL |
13 | 65379-95 | SHIELD, crossover, front | ALL |
14 | 65296-95A | CLAMP KIT, w/ hardware (2) | ALL |
15 | 65302-82A | CLAMP, exhaust pipe (2) | ALL |
16 | 65324-83B | GASKET, exhaust port (2) | ALL |
17 | 65325-83A | RETAINING RING, exhaust gasket (2) | ALL |
18 | 65328-83A | FLANGE, exhaust manifold | ALL |
19 | 65670-90A | EXHAUST BRACKET, front | ALL |
20 | 65674-95 | SUPPORT, muffler | ALL |
21 | 65668-95 | EXHAUST PIPE, rear | ALL |
22 | 65669-95 | EXHAUST PIPE, front | ALL |
23 | 65695-95 | BRACKET, rear exhaust | ALL |
24 | 65701-95 | SHIELD, rear exhaust | ALL |
25 | 65746-95 | SHIELD, front exhaust | ALL |
26 | 65747-90A | MUFFLER KIT, w/ clamp & hardware (2) | ALL |
65844-95A | MUFFLER (catalytic) (California) (2) | ALL | |
27 | 65813-95 | SHIELD, muffler (California & Swiss) (2) | ALL |
28 | 65826-90A | GASKET, interconnect | ALL |
29 | 65827-90 | RING, gasket retaining | ALL |
INTERNATIONAL MODELS ONLY | |||
30 | 65388-95 | MUFFLER (HDI) (2) | ALL |
65868-91A | MUFFLER KIT (catalytic) (Swiss) (2) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 65989-90B | BATTERY | ALL |
2 | 66000-80 | BATTERY TERMINAL KIT | ALL |
3 | 66032-91 | BATTERY CAP (yellow) (6) | ALL |
4 | 15368-01A | WARNING LABEL | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 70102-90A | CABLE ASSEMBLY, battery positive | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 70102-96A | CABLE ASSEMBLY, battery positive | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 70103-95 | CABLE ASSEMBLY, battery negative | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 70103-96 | CABLE ASSEMBLY, battery negative | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 70276-95 | CABLE ASSEMBLY, starter to ground | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 70276-96 | CABLE ASSEMBLY, starter to ground | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 4086A | BOLT | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 4342 | SCREW | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 4383 | SCREW (2) | ALL |
4 | 6016 | WASHER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 47132-95 | TRAY, battery | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 47132-96 | TRAY, battery | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 66033-96 | CUSHION, battery | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 66060-96 | LABEL, warning - battery | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 66346-91 | SIDE COVER, battery (black) (replaces 66347-91) | FXD 1995, FXD 1996 |
66347-91 | SIDE COVER, battery (chrome) (use 66346-91) | FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 | |
10 | 66366-90 | TOP COVER, battery (black) | FXD 1995 |
66368-90 | TOP COVER, battery (chrome) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
11 | 66366-96 | TOP COVER, battery (black) (use 66368-96) | FXD 1996 |
66368-96 | TOP COVER, battery (chrome) (replaces 66366-96) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 2325 | SCREW (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 2361 | SCREW (2) | FXD 1995, FXD 1996 |
2 | 2361 | SCREW (4) | FXDS CONV 1995, FXDS CONV 1996 |
3 | 4326A | SCREW (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 6330 | WASHER (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
5 | 10110 | CLIP | FXD 1995, FXDS CONV 1995 |
6 | 53439-79 | BULB, speedometer | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
52441-95 | BULB, tachometer | FXDS CONV 1995, FXDS CONV 1996 | |
67136-85 | BULB, odometer | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 | |
7 | 67025-95C | SPEEDOMETER, mph | FXD 1995, FXDS CONV 1995 |
67025-96C | SPEEDOMETER, mph | FXD 1996, FXDS CONV 1996 | |
8 | 67042-95A | TACHOMETER | FXDS CONV 1995, FXDS CONV 1996 |
9 | 67053-95 | BRACKET, speedometer | FXD 1995, FXD 1996 |
10 | 67085-95 | COVER, speedometer back (polished s.s. rim) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
11 | 67103-95 | COVER, tachometer back (chrome rim) | FXDS CONV 1995, FXDS CONV 1996 |
12 | 67104-95 | CUSHION, front | FXD 1995, FXD 1996 |
12 | 67104-95 | CUSHION, front (2) | FXDS CONV 1995, FXDS CONV 1996 |
13 | 67338-97 | BRACKET, speedometer & tachometer | FXDS CONV 1995, FXDS CONV 1996 |
14 | 67121-95A | CUSHION, rear | FXD 1995, FXD 1996 |
14 | 67121-95A | CUSHION, rear (2) | FXDS CONV 1995, FXDS CONV 1996 |
15 | 67184-94 | SOCKET, indicator lamps (5) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
16 | 67191-94 | SOCKET, speedometer & tachometer bulb (2) | FXD 1995, FXD 1996 |
16 | 67191-94 | SOCKET, speedometer & tachometer bulb (3) | FXDS CONV 1995, FXDS CONV 1996 |
17 | 67854-98 | SWITCH, reset | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
18 | 67880-94 | BOOT, reset switch | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
19 | 68024-94 | BULB, indicator lamps (5) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
20 | 68513-95A | TRIM PLATE, indicator lamps | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
21 | 68516-95 | HOUSING, indicator lamps | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
22 | 68551-95 | LENS, indicator lamps (use 68513-95A) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
23 | 70287-81A | CONNECTOR, eight socket (2) | FXD 1995, FXDS CONV 1995 |
24 | 72038-71A | SOCKET, single pin (11) | FXD 1995 |
24 | 72038-71A | SOCKET, single pin (12) | FXDS CONV 1995 |
25 | 72039-71A | PIN, single socket | FXD 1995, FXDS CONV 1995 |
26 | 72043-71A | CONNECTOR, single pin | FXD 1995, FXDS CONV 1995 |
27 | 72044-71A | CONNECTOR, single socket | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
28 | 72113-94BK | PLUG, 3-way socket | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
29 | 72153-94 | SOCKET LOCK, secondary, 3-way | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
30 | 72173-94 | SEAL, front (three-way plug) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
31 | 72191-94 | TERMINAL, socket (3) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
32 | 72199-94 | ATTACHMENT CLIP | FXD 1995 |
33 | 73162-96BK | CONNECTOR, 12-place | FXD 1996, FXDS CONV 1996 |
34 | 73191-96 | SOCKET CONTACT, 16-20 gauge (12) | FXD 1996, FXDS CONV 1996 |
INTERNATIONAL MODELS ONLY | |||
35 | 67018-95B | SPEEDOMETER, kph (Japan & Canada) | FXD 1995, FXDS CONV 1995 |
67177-95C | SPEEDOMETER, kph (1995-H.D.I.; 1996-H.D.I., Japan, Canada, Swiss) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 | |
67257-95C | SPEEDOMETER, mph (Great Britain) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 | |
67298-95B | SPEEDOMETER, kph (Swiss) | FXD 1995, FXDS CONV 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 1311D | SCREW (5) | FXDL 1995, FXDL 1996 |
2 | 2361 | SCREW (4) | FXDL 1995, FXDL 1996 |
3 | 2519 | SCREW (2) | FXDL 1995, FXDL 1996 |
4 | 9856 | TERMINAL, ring type, #6 hole (2) | FXDL 1995, FXDL 1996 |
5 | 9857 | TERMINAL, ring type, #10 hole | FXDL 1995 |
6 | 10065 | CABLE STRAP | FXDL 1995, FXDL 1996 |
7 | 10110 | CLIP, sensor wires | FXDL 1995 |
8 | 48047-95A | BRACKET, instrument | FXDL 1995, FXDL 1996 |
9 | 53439-79 | BULB, speedometer | FXDL 1995, FXDL 1996 |
52441-95 | BULB, tachometer | FXDL 1995, FXDL 1996 | |
67136-85 | BULB, odometer/fuel gauge (2) | FXDL 1995, FXDL 1996 | |
10 | 61192-88 | GASKET, cap gauge | FXDL 1995, FXDL 1996 |
11 | 61324-88A | GASKET, fuel sending unit | FXDL 1995, FXDL 1996 |
12 | 67025-95C | SPEEDOMETER, mph | FXDL 1995 |
67025-96C | SPEEDOMETER, mph | FXDL 1996 | |
13 | 67042-95A | TACHOMETER | FXDL 1995, FXDL 1996 |
14 | 67119-95 | TRIM, console | FXDL 1995, FXDL 1996 |
15 | 67185-95 | CONSOLE | FXDL 1995, FXDL 1996 |
16 | 67191-94 | SOCKET, speedometer & tachometer bulb (3) | FXDL 1995, FXDL 1996 |
17 | 67854-98 | SWITCH, reset | FXDL 1995, FXDL 1996 |
18 | 67880-94 | BOOT, reset switch | FXDL 1995, FXDL 1996 |
19 | 68020-92A | INDICATOR LAMP, oil pressure (red) | FXDL 1995, FXDL 1996 |
20 | 68021-92A | INDICATOR LAMP, turn signal (green) (2) | FXDL 1995, FXDL 1996 |
21 | 68023-92A | INDICATOR LAMP, high beam (blue) | FXDL 1995, FXDL 1996 |
22 | 68024-92A | INDICATOR LAMP, neutral (green) | FXDL 1995, FXDL 1996 |
23 | 68513-92 | BEZEL, indicator lamps | FXDL 1995, FXDL 1996 |
24 | 68516-92 | TRIM, indicator lamps | FXDL 1995, FXDL 1996 |
25 | 68608-83 | SPEED NUT (5) | FXDL 1995, FXDL 1996 |
Index No. | Part No. | Description | Model(s) |
26 | 70287-81A | CONNECTOR, 8-socket (2) | FXDL 1995 |
27 | 72038-71A | SOCKET, single pin (13) | FXDL 1995 |
28 | 72039-71A | PIN, single socket (2) | FXDL 1995 |
29 | 72043-71A | CONNECTOR, single pin | FXDL 1995 |
30 | 72113-94BK | PLUG, 3-way socket | FXDL 1995, FXDL 1996 |
31 | 72153-94 | SOCKET LOCK, secondary, 3-way | FXDL 1995, FXDL 1996 |
32 | 72173-94 | SEAL, front (3-way plug) | FXDL 1995, FXDL 1996 |
33 | 72191-94 | TERMINAL, socket (3) | FXDL 1995, FXDL 1996 |
34 | 73110-96BK | CONNECTOR, 10-way | FXDL 1996 |
35 | 73152-96BK | SOCKET HOUSING, 2-way | FXDL 1996 |
36 | 73160-96BK | SOCKET HOUSING, 10-way | FXDL 1996 |
37 | 73162-96BK | CONNECTOR, 12-way | FXDL 1996 |
38 | 73190-96 | TERMINAL, pin (10) | FXDL 1996 |
39 | 73191-96 | SOCKET CONTACT, 16-20 gauge (24) | FXDL 1996 |
40 | 75047-88 | HARNESS, fuel gauge | FXDL 1995 |
41 | 75049-88C | FUEL GAUGE | FXDL 1995, FXDL 1996 |
42 | 75058-88 | WIRE, fuel gauge, ground | FXDL 1995 |
43 | 75062-90A | SENDING UNIT, w/ gasket | FXDL 1995, FXDL 1996 |
44 | 92061-95 | GASKET, instrument mounting (2) | FXDL 1995, FXDL 1996 |
45 | 70344-95 | WIRING HARNESS, fuel tank instruments to main wiring harness (not illustrated) | FXDL 1995 |
INTERNATIONAL MODELS ONLY | |||
46 | 67018-95B | SPEEDOMETER, kph (Japan & Canada) | FXDL 1995 |
67177-95C | SPEEDOMETER, kph (1995-H.D.I.; 1996-H.D.I., Japan, Canada, Aust., Swiss) | FXDL 1995, FXDL 1996 | |
67257-95C | SPEEDOMETER, mph (Great Britain) | FXDL 1995, FXDL 1996 | |
67298-95B | SPEEDOMETER, kph (Swiss) | FXDL 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 1311D | SCREW (5) | FXDWG 1995, FXDWG 1996 |
2 | 2501A | SCREW (5) | FXDWG 1995, FXDWG 1996 |
3 | 3256 | SCREW | FXDWG 1995, FXDWG 1996 |
4 | 7549A | ACORN NUT | FXDWG 1995, FXDWG 1996 |
5 | 8102 | SPEEDNUT | FXDWG 1995, FXDWG 1996 |
6 | 9856 | TERMINAL, ring type, #6 hole (2) | FXDWG 1995, FXDWG 1996 |
7 | 9857 | TERMINAL, ring type, #10 hole | FXDWG 1995 |
8 | 9898 | TERMINAL, female flag, 14-16 gauge (2) | FXDWG 1995, FXDWG 1996 |
9 | 9907 | TERMINAL, connector | FXDWG 1995, FXDWG 1996 |
10 | 10006 | CABLE STRAP (2) | FXDWG 1995, FXDWG 1996 |
11 | 10065 | CABLE STRAP | FXDWG 1995, FXDWG 1996 |
12 | 10102 | CLIP (2) | FXDWG 1996 |
13 | 10110 | CLIP | FXDWG 1996 |
14 | 38717-91 | CLAMP, cable | FXDWG 1995, FXDWG 1996 |
15 | 53439-79 | BULB, speedometer | FXDWG 1995, FXDWG 1996 |
15 | 67136-85 | BULB, odometer/fuel gauge (2) | FXDWG 1995, FXDWG 1996 |
16 | 61192-88 | GASKET, cap gauge | FXDWG 1995, FXDWG 1996 |
17 | 61324-88A | GASKET, fuel sending unit | FXDWG 1995, FXDWG 1996 |
18 | 67178-95C | SPEEDOMETER, mph | FXDWG 1995 |
67178-96C | SPEEDOMETER, mph | FXDWG 1996 | |
19 | 67184-94 | SOCKET, indicator lamps (5) | FXDWG 1995, FXDWG 1996 |
20 | 67190-89 | SEAL, speedometer | FXDWG 1995, FXDWG 1996 |
21 | 67191-94 | SOCKET, instrument bulbs (2) | FXDWG 1995, FXDWG 1996 |
22 | 67271-94A | BACK CLAMP | FXDWG 1995, FXDWG 1996 |
23 | 67854-98 | SWITCH, reset | FXDWG 1995, FXDWG 1996 |
24 | 67880-94 | BOOT, reset switch | FXDWG 1995, FXDWG 1996 |
25 | 68024-94 | BULB, indicator lamps (5) | FXDWG 1995, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
26 | 70250-95A | HARNESS, ignition switch | FXDWG 1995, FXDWG 1996 |
27 | 70293-87A | CONNECTOR, 10 socket | FXDWG 1995 |
28 | 71146-94 | LENS, indicator lamps | FXDWG 1995, FXDWG 1996 |
29 | 71246-95 | INSTRUMENT PANEL | FXDWG 1995, FXDWG 1996 |
30 | 71265-95 | TRIM, instrument panel | FXDWG 1995, FXDWG 1996 |
31 | 71302-93A | NAMEPLATE, ignition switch | FXDWG 1995, FXDWG 1996 |
32 | 71450-04 | LOCK SET, w/ fork lock, keys & ignition switch | FXDWG 1995, FXDWG 1996 |
71452-91A | KEY (specify key code) | FXDWG 1995, FXDWG 1996 | |
71313-96A | IGNITION SWITCH, w/ keys | FXDWG 1995, FXDWG 1996 | |
33 | 72038-71 | SOCKET, single pin (7) | FXDWG 1995 |
34 | 72039-71 | PIN, single socket | FXDWG 1995 |
35 | 72113-94BK | PLUG, 3-way socket | FXDWG 1995, FXDWG 1996 |
36 | 72153-94 | SOCKET LOCK, secondary, 3-way | FXDWG 1995, FXDWG 1996 |
37 | 72191-94 | TERMINAL, socket (3) | FXDWG 1995, FXDWG 1996 |
38 | 72206-94 | CONNECTOR, receptacle, 4-way | FXDWG 1995, FXDWG 1996 |
39 | 72207-94 | TERMINAL, female, 14 gauge (3) | FXDWG 1995, FXDWG 1996 |
40 | 72241-94A | TERMINAL, ring type, #10 hole, 18-20 gauge (3) | FXDWG 1995, FXDWG 1996 |
41 | 73152-96BK | SOCKET HOUSING, 2-place | FXDWG 1996 |
42 | 73162-96BK | CONNECTOR, 12-place | FXDWG 1996 |
43 | 73191-96 | SOCKET CONTACT, 16-20 gauge (12) | FXDWG 1996 |
44 | 75047-88 | HARNESS, fuel gauge | FXDWG 1995 |
45 | 75049-88C | FUEL GAUGE | FXDWG 1995, FXDWG 1996 |
46 | 75058-88 | WIRE, fuel gauge, ground | FXDWG 1995 |
47 | 75062-90A | SENDING UNIT, w/ gasket | FXDWG 1995, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
48 | 67179-95C | SPEEDOMETER, kph (1995-H.D.I.; 1996-H.D.I., Japan, Canada, Aust., Swiss) | FXDWG 1995, FXDWG 1996 |
67256-95C | SPEEDOMETER, mph (Great Britain) | FXDWG 1995, FXDWG 1996 | |
67255-95C | SPEEDOMETER, kph (Japan & Canada) | FXDWG 1995 | |
67301-95C | SPEEDOMETER, kph (Swiss) | FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 1311D | SCREW, sealing (5) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
2 | 3058 | SCREW (5) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
3 | 4363 | SCREW (black) (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
4 | 7017 | WASHER (black) (2) | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
5 | 53439-79 | BULB, fuel gauge | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
6 | 61235-94 | RING, trim panel | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
7 | 61344-94 | GASKET | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
8 | 61400-94 | HOUSING, fuel gauge | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
9 | 61223-02 | TRIM PANEL ASSEMBLY | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
10 | 73152-96BK | SOCKET HOUSING, 2-way | FXD 1996, FXDS CONV 1996 |
11 | 73191-96 | SOCKET CONTACT, 16-20 gauge (2) | FXD 1996, FXDS CONV 1996 |
12 | 75067-94A | FUEL GAUGE | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
13 | 75078-97 | SENDING UNIT | FXD 1995, FXD 1996, FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 2698A | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996 |
2 | 4047 | SCREW (2) | FXDS CONV 1995, FXDS CONV 1996 |
3 | 7042 | LOCKWASHER (2) | FXDS CONV 1995, FXDS CONV 1996 |
4 | 7127 | LOCKWASHER (3) | ALL |
5 | 7130W | LOCKWASHER (2) | FXDS CONV 1995, FXDS CONV 1996 |
6 | 7744 | JAMNUT (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
7 | 72039-71A | PIN, single socket (2) | FXDS CONV 1995 |
8 | 45096-95A | GUIDE, turn signal cables | FXDS CONV 1995, FXDS CONV 1996 |
9 | 67055-92 | GROMMET | FXDS CONV 1995 |
67266-94 | GROMMET | FXDS CONV 1996 | |
10 | 67822-88 | BALL STUD (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
11 | 67827-88A | CLAMP, ball stud (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
12 | 67828-88A | RETAINER, right | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
13 | 67829-88 | BALL RECEPTACLE, left | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
14 | 68168-89A | BULB, front turn signals (2) | ALL |
15 | 68406-86C | LAMP, w/ wire, front (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
68709-94 | LAMP, w/ wire, front (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
16 | 68452-86 | SCREW, turn signal lens (4) | ALL |
17 | 68457-86 | LENS, turn signal (amber) (2) | ALL |
18 | 68555-87 | SUPPORT, front turn signal (2) | FXDS CONV 1995, FXDS CONV 1996 |
19 | 73191-96 | SOCKET CONTACT, 16-20 gauge (not illustrated) (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
20 | 73156-96BK | SOCKET HOUSING, 6-way (not illustrated) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
21 | 68163-84 | BULB (HDI) (2) | ALL |
22 | 68408-86D | LAMP, w/ wire, front (HDI) (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
68710-94 | LAMP, w/ wire, front (HDI) (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
23 | 68566-90 | LENS, turn signal (amber) (HDI) (2) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 3257 | SCREW (2) | FXDWG 1995 |
3409 | BOLT (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1996 | |
2 | 7100 | LOCKWASHER (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
3 | 7501 | SPEED NUT (2) | ALL |
4 | 10065 | CABLE STRAP | ALL |
5 | 10102 | CLIP | FXD 1996, FXDL 1996, FXDWG 1996 |
6 | 67075-57A | CLIP | FXDWG 1995, FXDWG 1996 |
7 | 68048-93B | TAIL LAMP ASSEMBLY | ALL |
8 | 68026-73 | SCREW, tail lamp (2) | ALL |
9 | 68027-90 | GASKET, tail lamp lens | ALL |
10 | 68033-90 | LENS, tail lamp (red) | ALL |
11 | 68123-73 | GASKET, tail lamp housing | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
12 | 68168-89A | BULB, tail lamp | ALL |
13 | 68407-86 | LAMP, w/ wire, rear (amber) (2) | FXD 1995, FXDL 1995, FXDWG 1995 |
68410-87B | LAMP, w/ wire, rear (amber) (2) | FXDS CONV 1995 | |
68760-94 | LAMP, w/ wire, rear (amber) (2) | FXD 1996, FXDL 1996, FXDWG 1996 | |
68802-95 | LAMP, w/ wire, rear (amber) (2) | FXDS CONV 1996 | |
14 | 68424-89 | NUT (2) | FXDS CONV 1995, FXDS CONV 1996 |
15 | 68430-89A | TURN SIGNAL BAR | FXDS CONV 1995, FXDS CONV 1996 |
16 | 68452-86 | SCREW (4) | ALL |
17 | 68457-86 | LENS, turn signal | ALL |
18 | 68480-93A | SUPPORT, rear lamp mounting (2) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDWG 1995, FXDWG 1996 |
19 | 68572-64B | BULB, rear turn signal (2) | ALL |
20 | 73152-96BK | SOCKET HOUSING, 8-way | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
21 | 72039-71A | PIN, single socket (2) | FXD 1995, FXDL 1995, FXDS CONV 1995 |
72039-71A | PIN, single socket (3) | FXDWG 1995 | |
22 | 73191-96 | CONTACT SOCKET, 16-20 gauge (not shown) (12) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
23 | 68032-90 | LENS, tail lamp (red) (HDI) | ALL |
24 | 68036-91 | REFLECTOR, tail lamp (HDI) | ALL |
25 | 68049-93B | TAIL LAMP ASSEMBLY (HDI) | ALL |
26 | 68169-90A | BULB, tail lamp (HDI) | ALL |
27 | 68403-86A | LAMP, w/ wire, rear (amber) (HDI) (2) | FXDS CONV 1995 |
68745-93 | LAMP, w/ wire, rear (amber) (HDI) (2) | FXD 1995, FXDL 1995, FXDWG 1995 | |
68763-94 | LAMP, w/ wire, rear (amber) (HDI) (2) | FXD 1996, FXDL 1996, FXDWG 1996 | |
68803-95 | LAMP, w/ wire, rear (amber) (HDI) (use 68802-95) (2) | FXDS CONV 1996 | |
28 | 68507-90 | LENS, turn signal (amber) (HDI) (2) | ALL |
29 | 68163-84 | BULB, rear turn signal (HDI) | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 3574 | SCREW, flange | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 3588 | SCREW (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 5978W | SPACER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4 | 7495 | NUT | ALL |
5 | 7507 | ACORN NUT | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 7576 | NUT, flange | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 7792 | NUT, w/ washer | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 8108 | SPEEDNUT, push (2) | ALL |
9 | 89579-91 | CAP, protective | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 11411 | GROMMET | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 62563-65 | MOUNT, horn (rubber) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 69011-95 | COVER, horn (black) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
69012-93A | COVER, horn (chrome) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
13 | 69060-90H | HORN ASSEMBLY, w/ 7495 | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996, FXDWG 1995, FXDWG 1996 |
14 | 69062-91A | CLAMP | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
15 | 69120-91 | BRACKET, horn | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
16 | 69125-65 | MOUNT, horn (rubber) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
INTERNATIONAL MODELS ONLY | |||
17 | 69122-95 | MOUNT, horn (rubber) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
NOTE: Includes the following parts. | |||
1 | 70339-91B | WIRING HARNESS, ignition module | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
NOTE: Includes the following parts. | |||
2 | 9857 | TERMINAL, ring type (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3 | 9858 | TERMINAL, 1/4 inch ring (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4 | 9897 | TERMINAL, male, insulated | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 31998-91A | INSULATOR, receptacle housing | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 72038-71A | SOCKET, single pin | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 72039-71A | PIN, single socket (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 72051-77A | RECEPTACLE, three-way | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9 | 72249-94 | HEAT SHRINK TUBE, .3 x 1 inch (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 72290-94 | TERMINAL, 1/4 inch female | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 74536-77A | PIN, single socket (9) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 74539-77A | SOCKET, single pin | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |

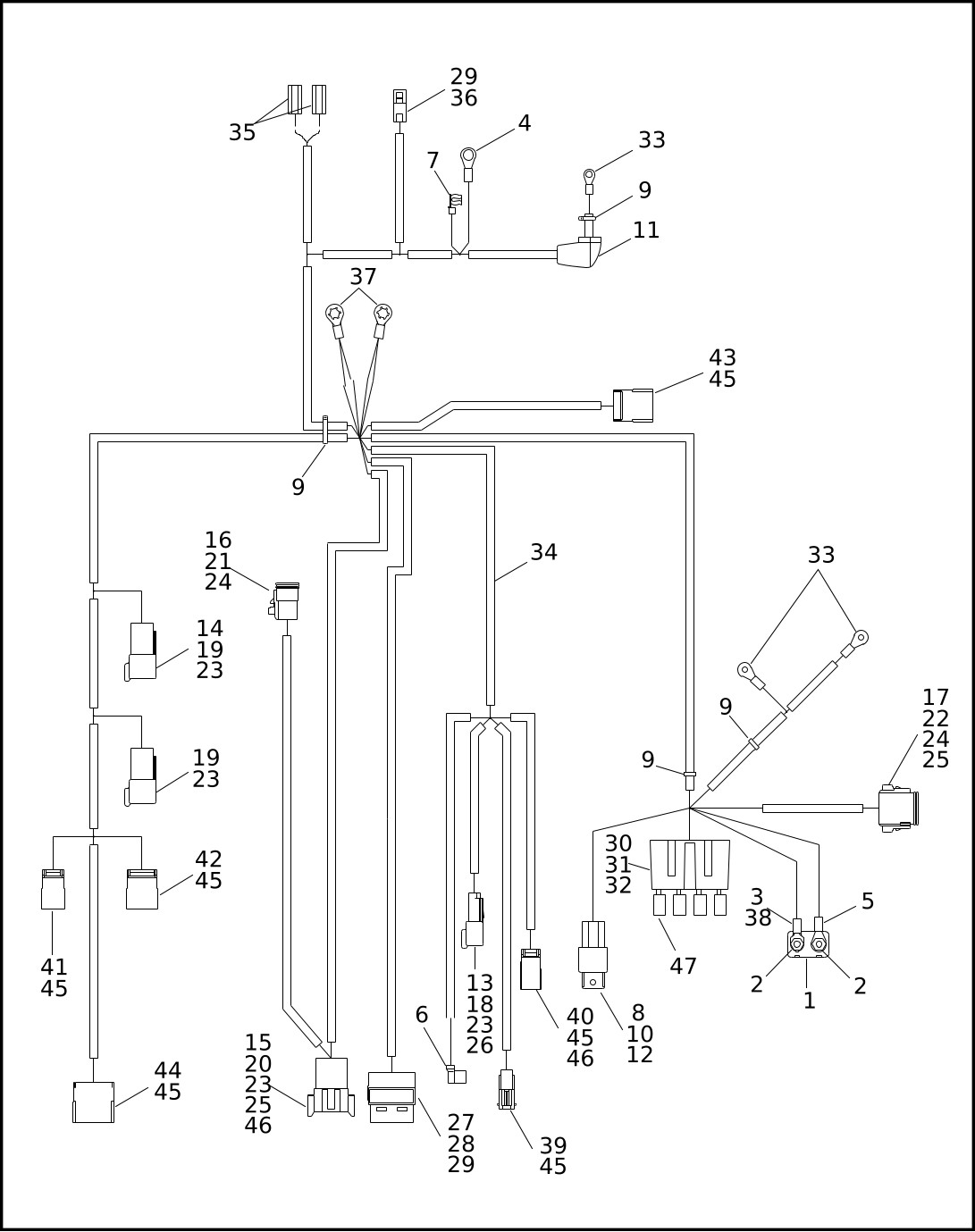

Index No. | Part No. | Description | Model(s) |
69558-95 | MAIN WIRING HARNESS (not illustrated) | FXD 1995, FXDL 1995, FXDS CONV 1995 | |
69631-95 | MAIN WIRING HARNESS (not illustrated) | FXDWG 1995 | |
69558-96 | MAIN WIRING HARNESS | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
NOTE: Includes the following parts. | |||
1 | 74599-77B | CIRCUIT BREAKER, 30 amp. | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 7629 | NUT, w/ washer (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 9840 | TERMINAL, ring type | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 9842 | TERMINAL, ring type | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
5 | 9843 | TERMINAL, ring type, #10 10-12 gauge | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 9898 | TERMINAL, female flag, 14-16 wire | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 9905 | TERMINAL, cap type, 1/4 inch dia. | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 9937 | TERMINAL, 1/4 inch female spade, 14-16 gauge (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 10065 | CABLE STRAP (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 31504-91B | RELAY, w/ diode (starter) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 70579-65 | BOOT, rubber | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
12 | 72046-79 | SOCKET HOUSING | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
13 | 72102-94BK | RECEPTACLE, 2-way pin | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 72106-94BK | RECEPTACLE, 6-way pin | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
15 | 72108-94BK | RECEPTACLE, 8-way pin | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
16 | 72113-94BK | PLUG, 3-way socket | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
17 | 72138-94GY | PLUG, 8-way socket | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 72142-94 | PIN LOCK, secondary, 2-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
19 | 72146-94 | PIN LOCK, secondary, 6-way (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
20 | 72148-94 | PIN LOCK, secondary, 8-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
21 | 72153-94 | SOCKET LOCK, secondary, 3-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
22 | 72158-94 | SOCKET LOCK, 8-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
23 | 72190-94 | TERMINAL, pin (21) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
24 | 72191-94 | TERMINAL, socket (10) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
25 | 72195-94 | SEAL PIN (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
26 | 72199-94 | ATTACHMENT CLIP | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
27 | 72205-94 | CONNECTOR, plug 4-way | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
28 | 72208-94 | TERMINAL, male, 12 gauge | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
29 | 72210-94 | TERMINAL, male, 14 gauge (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
30 | 72216-94 | FUSEBLOCK | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
31 | 72217-94 | TERMINAL, auto fuse, 18-20 gauge (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
32 | 72218-94 | TERMINAL, auto fuse, 14-16 gauge (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
33 | 72241-94A | TERMINAL, #10 ring, 18-20 gauge (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
34 | 72266-94 | HEAT SHRINK TUBE, dual wall, .3 x 2 inch (14) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
35 | 72290-94 | TERMINAL, female, 18-20 gauge (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
36 | 72295-94 | HOUSING, starter connection | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
37 | 72365-96 | TERMINAL, ring type - 5/16 inch star (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
38 | 72366-95 | HEAT SHRINK TUBE, yellow | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
39 | 73102-96BK | PIN HOUSING, 2-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
40 | 73103-96BK | PIN HOUSING, 3-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
41 | 73104-96BK | PIN HOUSING, 4-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
42 | 73106-96BK | PIN HOUSING, 6-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
43 | 73108-96BK | PIN HOUSING, 8-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
44 | 73112-96BK | PIN HOUSING, 12-place | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
45 | 73190-96 | TERMINAL, pin 20-16 gauge (35) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
46 | 73198-96 | ANCHOR, connector (3) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
47 | 74587-94 | CIRCUIT BREAKER, 15 amp. (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 9857 | TERMINAL, ring type - #10 hole | ALL |
9858 | TERMINAL, ring type - 1/4 inch dia. hole | ALL | |
2 | 9862 | TERMINAL, ring type - #10 hole | ALL |
9863 | TERMINAL, ring type - 1/4 inch dia. hole | ALL | |
3 | 9898 | TERMINAL, female flag - 14-16 wire | ALL |
4 | 9907 | TERMINAL, connector | ALL |
5 | 9905 | TERMINAL, cap type - 1/4 inch dia. | ALL |
6 | 9937 | TERMINAL, 1/4 inch female spade, 14-16 gauge | ALL |
7 | 10006 | CABLE STRAP (black) | ALL |
10039 | CABLE STRAP | ALL | |
10065 | CABLE STRAP | ALL | |
10076 | CABLE STRAP | ALL | |
8 | 10073 | CABLE STRAP | ALL |
9 | 31998-91A | INSULATOR, receptacle hsg. (module conn.) | ALL |
10 | 70287-81A | CONNECTOR, eight socket (2) | ALL |
11 | 70288-81 | CONNECTOR, eight pin (2) | ALL |
12 | 70289-89 | CONNNECTOR, three socket | ALL |
13 | 70291-89 | CONNECTOR, four pin | ALL |
70292-89 | CONNECTOR, four pin | ALL | |
14 | 70293-87A | CONNECTOR, ten socket (2) | ALL |
15 | 70302-90 | CONNECTOR, eight pin | ALL |
16 | 70305-90 | CONNECTOR, ten pin | FXDWG 1995, FXDWG 1996 |
17 | 70347-84 | RETAINER, wiring harness | ALL |
18 | 70551-69 | CONDUIT, 1/8 inch I.D. - htm. (black) | ALL |
70552-69 | CONDUIT, 3/8 inch I.D. (black) | ALL | |
70553-69 | CONDUIT, 7/16 inch I.D. (black) | ALL | |
70554-69 | CONDUIT, 1/4 inch I.D. (black) | ALL | |
70555-69 | CONDUIT, 1/4 inch I.D. - htm. (black) | ALL | |
70556-71 | CONDUIT, 5/16 inch I.D. (black) | ALL | |
70558-71 | CONDUIT, 1/2 inch I.D. (black) | ALL | |
70559-71 | CONDUIT, 1/8 inch I.D. (black) | ALL | |
19 | 70580-89 | BOOT, insulating (2) | ALL |
70588-95 | BOOT, insulating | ALL | |
20 | 70585-93 | CONNECTOR, splice, 18-22 gauge (red) | ALL |
70586-93 | CONNECTOR, splice, 14-16 gauge (blue) | ALL | |
70587-93 | CONNECTOR, splice, 10-12 gauge (yellow) | ALL | |
21 | 72035-71 | CONNECTOR, two socket | ALL |
22 | 72036-71 | CONNECTOR, three pin | ALL |
23 | 72038-71A | SOCKET, single pin | ALL |
24 | 72039-71A | PIN, single socket | ALL |
72040-71 | CONNECTOR, three socket | ALL | |
25 | 72043-71A | CONNECTOR, single pin | ALL |
26 | 72044-71A | CONNECTOR, single socket | ALL |
27 | 72046-79 | CONNECTOR, spade terminals | ALL |
28 | 72051-77A | CONNECTOR, three socket | ALL |
29 | 72275-74 | CONNECTOR TAB, two terminal | ALL |
30 | 72276-74 | CONNECTOR, twelve pin | ALL |
31 | 72503-90 | CABLE RESTRAINT | ALL |
32 | 74536-77A | SOCKET, single pin | ALL |
33 | 74539-77A | PIN, single socket | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 2508 | SCREW (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 2907 | SCREW (4 - radio equipped) (7) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3 | 9875 | TERMINAL, female spade (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4 | 9898 | TERMINAL, female flag, 14-16 wire | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 10065 | CABLE STRAP (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 11155 | RETAINING RING | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 56073-83 | RETAINER, wiring harness (4) | FXDS CONV 1995 |
8 | 56394-74 | SPRING, adjusting screw | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9 | 56396-74A | SPRING, throttle grip | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 56397-74C | ADJUSTING SCREW KIT, w/ 6, 8 & 11 | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 56402-83A | SCREW, throttle adjusting | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 70047-82 | WIRE ASSEMBLY, 5 inch long (white) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
13 | 70218-87A | SWITCH ASSEMBLY KIT, complete, left | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
14 | 70219-87 | SWITCH ASSEMBLY KIT, complete - right | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
15 | 71557-93 | PLATE, switch (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
16 | 71563-82A | HOUSING, lower - right | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
17 | 71564-82A | HOUSING, upper - right | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
18 | 71567-82 | HOUSING, upper - left | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
19 | 71568-82A | HOUSING, lower - left | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
20 | 71589-92 | SWITCH ASSEMBLY, engine stop/start | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
21 | 71590-92A | STOPLAMP SWITCH | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
22 | 71591-92 | SWITCH ASSEMBLY, right turn signal | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
23 | 71597-92 | SWITCH ASSEMBLY, dimmer & horn | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
24 | 71598-92 | SWITCH ASSEMBLY, left turn signal | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
25 | 72038-71A | SOCKET, single pin | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
26 | 72039-71A | PIN, single socket (14) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27 | 72043-71A | CONNECTOR, single pin | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 2955 | SCREW (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 3658 | SCREW (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 10181 | CABLE STRAP (as required) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 70345-84 | RETAINER, wiring (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
5 | 71563-96 | HOUSING, lower - right | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 71564-96 | HOUSING, upper - right | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7 | 71567-96 | HOUSING, upper - left | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 71568-96A | HOUSING, lower - left | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 71684-06A | SWITCH KIT, engine stop/start, w/ 3 & 18 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 71621-08 | SWITCH KIT, stoplamp, w/ 3 & 18 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 71591-96A | SWITCH KIT, right turn signal, w/ 3 & 18 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
12 | 71682-06A | SWITCH KIT, dimmer & horn, w/ 3 & 18 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
13 | 71598-96A | SWITCH KIT, left turn signal, w/ 3 & 18 | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 72116-94BK | PLUG, 6-way socket (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
15 | 72156-94 | SECONDARY LOCK, 6-way socket (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
16 | 72176-94 | FRONT SEAL, 6-way plug (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
17 | 72191-94 | TERMINAL, socket (as required) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 72266-94 | HEAT SHRINK TUBE, dual wall, .3 x 2 feet (as required) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 3594 | SCREW (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
2 | 3993 | BOLT | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
3 | 4091 | SCREW | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
4 | 4328 | SCREW | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
5 | 6035A | WASHER (rubber) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
6 | 6036 | WASHER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
7 | 6099 | WASHER (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
8 | 7229W | LOCKWASHER (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
9 | 7629 | NUT, w/ washer (10) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
10 | 7716 | LOCKNUT (9) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
11 | 7796 | NUT, w /washer (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
12 | 9952 | CLIP (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
13 | 10108 | CLIP, backbone, ignition switch wires | FXDS CONV 1995 |
14 | 10130 | CLIP, backbone, ignition switch wires | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
15 | 14117-94A | DECAL, ignition switch | FXD 1995, FXDL 1995, FXDS CONV 1995 |
16 | 31504-91B | RELAY, starter | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
17 | 66333-90 | COVER, electrical panel (chrome) | FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
66361-90 | COVER, electrical panel | FXD 1995 | |
18 | 90483-85 | GROMMET | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
19 | 68537-89G | TURN SIGNAL CANCELLER | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
20 | 70347-84 | RETAINER, wire | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
21 | 70984-90A | BRACKET, ignition module | FXD 1995, FXDL 1995, FXDS CONV 1995 |
22 | 70987-90B | ELECTRICAL PANEL | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
23 | 71428-90B | IGNITION SWITCH | FXD 1995, FXDL 1995, FXDS CONV 1995 |
24 | 71452-91A | KEY (specify key code) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
25 | 71555-90 | FACE NUT | FXD 1995, FXDL 1995, FXDS CONV 1995 |
26 | 72291-94 | TERMINAL, female spade, 14-16 gauge | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
27 | 72295-94 | HOUSING, starter connection | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
28 | 72342-90A | STAND OFF (4) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
29 | 74589-73 | CIRCUIT BREAKER, 15 amp (3) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
74599-77B | CIRCUIT BREAKER, 30 amp, battery | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
30 | 74598-73 | CONNECTOR BAR (2) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
31 | 90474-90 | GROMMET | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
32 | 70032-95 | WIRING HARNESS, electrical panel (not illustrated) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
33 | 70091-95 | WIRING HARNESS, ignition switch to circuit breakers (not illustrated) | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 |
34 | 71421-90B | LOCK SET, fork & ignition w/ key | FXD 1995, FXDL 1995, FXDS CONV 1995 |
INTERNATIONAL MODELS ONLY | |||
35 | 14121-94A | DECAL, ignition switch (HDI only) | FXD 1995, FXDL 1995, FXDS CONV 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 3594 | SCREW (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 3892 | SCREW | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
3 | 6047 | WASHER | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
4 | 6099 | WASHER (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
5 | 7629 | NUT, w/ washer | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
6 | 7716 | LOCKNUT (5) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
7742 | LOCKNUT (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
7 | 7796 | NUT, w/washer (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
8 | 8483A | RIVET | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 9952 | CLIP, circuit breaker | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 10065 | CABLE STRAP | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
11 | 10130 | CLIP, wire retainer - on frame backbone (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
12 | 14117-96A | DECAL, ignition switch | FXD 1996, FXDL 1996, FXDS CONV 1996 |
13 | 31504-91B | RELAY, w/ diode (starter) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
14 | 66333-90 | COVER, electrical panel (chrome) | FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
66361-90 | COVER, electrical panel | FXD 1996 | |
15 | 67367-96 | BUSHING | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
16 | 68540-96 | MODULE, turn signal canceller | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
17 | 70984-96A | TOP PLATE, electrical panel | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
18 | 70986-96 | ELECTRICAL PANEL | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
19 | 71555-90 | FACE NUT | FXD 1996, FXDL 1996, FXDS CONV 1996 |
20 | 71428-90B | IGNITION SWITCH | FXD 1996, FXDL 1996, FXDS CONV 1996 |
21 | 71452-91A | KEY (specify key code) | FXDWG 1996 |
22 | 72206-94 | CONNECTOR, receptacle, 4-way | FXD 1996, FXDL 1996, FXDS CONV 1996 |
23 | 72207-94 | TERMINAL, female, 14 gauge (3) | FXD 1996, FXDL 1996, FXDS CONV 1996 |
24 | 72342-90A | STAND OFF (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
25 | 74587-94 | CIRCUIT BREAKER, 15 amp (4) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
26 | 74599-77B | CIRCUIT BREAKER, 30 amp | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
27 | 71450-04 | LOCK SET, fork & ignition w/key | FXDWG 1996 |
71421-90B | LOCK SET, fork & ignition w/key | FXD 1996, FXDL 1996, FXDS CONV 1996 | |
INTERNATIONAL MODELS ONLY | |||
28 | 14117-96A | DECAL, ignition switch (HDI) | FXD 1996, FXDL 1996, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
1 | 6379W | WASHER (4) | FXDS CONV 1995, FXDS CONV 1996 |
2 | 7601 | LOCKNUT, flange (4) | FXDS CONV 1995 |
7667 | NUT (4) | FXDS CONV 1996 | |
3 | 8126A | PUSH NUT (4) | FXDS CONV 1995, FXDS CONV 1996 |
4 | 8540 | RIVET (8) | FXDS CONV 1995, FXDS CONV 1996 |
5 | 59279-94 | PROTECTOR, fender - right | FXDS CONV 1995, FXDS CONV 1996 |
59284-94 | PROTECTOR, fender - left | FXDS CONV 1995, FXDS CONV 1996 | |
6 | 59293-94 | REFLECTOR, right (red) | FXDS CONV 1995, FXDS CONV 1996 |
59294-94 | REFLECTOR, left (red) | FXDS CONV 1995, FXDS CONV 1996 | |
7 | 90365-96 | STUD (4) | FXDS CONV 1995, FXDS CONV 1996 |
8 | 90817-94 | SADDLEBAG ASSEMBLY, left | FXDS CONV 1995 |
90817-96 | SADDLEBAG ASSEMBLY, left (use 91185-96A) | FXDS CONV 1996 | |
90818-94 | SADDLEBAG ASSEMBLY, right | FXDS CONV 1995 | |
90818-96A | SADDLEBAG ASSEMBLY, right (use 91184-96A) | FXDS CONV 1996 | |
91184-96A | SADDLEBAG ASSEMBLY, right, w/ reflector (HDI) | FXDS CONV 1996 | |
91185-96A | SADDLEBAG ASSEMBLY, left, w/ reflector (HDI) | FXDS CONV 1996 | |
9 | 90823-94 | BUSHING (4) | FXDS CONV 1995, FXDS CONV 1996 |
INTERNATIONAL MODELS ONLY | |||
10 | 59295-94 | REFLECTOR, right (amber) | FXDS CONV 1995 |
59296-94 | REFLECTOR, left (amber) | FXDS CONV 1995 |
Index No. | Part No. | Description | Model(s) |
1 | 5774 | SPACER (2) | ALL |
2 | 7127 | LOCKWASHER (2) | ALL |
3 | 7736 | ACORN NUT (2) | ALL |
4 | 91875-88A | MIRROR KIT, short, right, convex | ALL |
91892-88A | MIRROR KIT, short, left, convex | ALL |
Index No. | Part No. | Description | Model(s) |
1 | 3893 | SCREW (2) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
2 | 10006 | CABLE STRAP (3) | ALL |
3 | 27042-84A | CANISTER ASSEMBLY | ALL |
4 | 27189-96A | TUBE, tank to canister | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
27189-92 | TUBE, tank to canister | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 | |
5 | 27190-96 | TUBE, canister to carburetor | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
27190-90A | TUBE, canister to carburetor | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
6 | 28886-96 | UPTUBE ASSEMBLY | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
28886-90A | UPTUBE ASSEMBLY | FXD 1995, FXDL 1995, FXDS CONV 1995, FXDWG 1995 | |
7 | 27047-84B | CANISTER BRACKET | ALL |
8 | 29312-95 | CONNECTOR, ELBOW | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
9 | 47207-96A | BRACKET, canister mounting | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
10 | 27292-95 | ELBOW, canister (not illustrated) | ALL |
11 | 28884-90 | EVAP. TUBE ASSEMBLY (not illustrated) | ALL |
12 | 27051-90A | EVAP. TUBE KIT (not illustrated) | FXD 1996, FXDL 1996, FXDS CONV 1996, FXDWG 1996 |
Part No. | Description |
1000 | SCREW 1/4-20 X 5/8 pan head |
1005A | BOLT 1/4 X 20 X 3/4 Phillips truss head |
1311D | SCREW No. 8-32 X 1/2 Phillips truss head, self-sealing |
1601 | SCREW No. 8-32 X 1/2 Pozidriv flat countersink head (Grade 2) |
1602 | SCREW 1/4-20 X 3/4 flat head (Grade 2) |
1783C | SCREW 5/16-18 X 7/8 Pozidriv flat countersink head (Grade 2) |
1795A | SCREW 1/4-20 X 3 socket head (Grade 8) |
2152A | SCREW 1/4-20 X 29/32 Phillips truss head (Grade 5) |
2273A | SCREW No. 4-24 X 1/2 self-tapping, with sealant |
2325 | SCREW No. 6 X 3/4 cross recess pan head, self-tapping |
2339 | BOLT No. 10-24 X 3/4 hex head (Grade 2) |
2361 | SCREW No. 8-32 X 3/8 socket countersink head, with lockpatch |
2501A | SCREW No. 8-32 X 3/8 hex head, self-tapping |
2508 | SCREW No. 10-32 X 1/2 socket head |
2519 | SCREW 1/4-20 X 1-1/2 socket button head (black) |
2579A | SCREW No. 8-32 X 5/16 Pozidriv oval head |
2607 | SCREW 1/4-20 X 3/4 Pozidriv pan head (Grade 2) |
2611C | BOLT No. 10-32 X 3/4 hex head, with washer (Grade 5) |
2614 | BOLT 1/4-28 X 2 hex head (Grade 5) |
2698A | SCREW 5/16-18 X 9/16 socket fillister head |
2711 | SCREW No. 4-40 X 3/8 pan head, self-tapping |
2720 | SCREW 10-24 X 1.0 TORX head, with lockpatch |
2737 | SCREW No. 4-40 X 1/4 Pozidriv pan head (Grade 2) |
2739 | SCREW 1/4-28 X 1/2 Phillips truss head, with lockwasher (chrome) |
2773 | SCREW 1/4-20 X 1/2 Pozidriv pan head (Grade 2) |
2818 | BOLT 5/16-18 X 1-1/2 hex head (Grade 5) |
2823 | SCREW 5/16-24 X 3/8 Pozidriv truss head, with lockpatch |
2871W | BOLT 5/16-18 X 1-1/4 hex head (Grade 5) |
2907 | SCREW M3 X .05 X 8mm cross recess pan head, self-tapping |
2932A | SCREW 5/16-18 X 1-1/2 hex cap with scotch grip |
2952A | SCREW 1/4-20 X 1/2 SEMS truss head |
2955 | SCREW No. 6-32 X 1/4 Phillips pan head, with lockwasher |
3058 | SCREW No. 8-32 X 1/2 hex socket head (stainless) |
31689-90 | BOLT M4 X 0.7 X 12 hex head |
3210A | SCREW 5/16-18 X 1-1/4 knurled head |
3214 | SCREW 3/8-16 X 1-1/4 socket head, thread-cutting |
3221 | SCREW No. 4-16 X 3/16 (Grade 8) |
3233 | SCREW 1/4-28 X 1/4 socket head |
3256 | SCREW 5/16-18 X 2-1/2 |
3275 | SCREW 5/16-18 X 3/4 socket head (Grade 8) |
3398 | SCREW 5/16-18 X 3-3/8 hex flange head |
3403 | LOCKNUT M8-1.25 X 12mm flange (zinc) |
3409 | BOLT 5/16-24 X 3-1/2 hex head (Grade 5) |
3427 | BOLT 5/16-18 X 3-1/2 hex head (Grade 5) |
3430 | BOLT 5/16-24 X 5 hex head (Grade 5) |
3445 | BOLT 5/16-18 X 9/16 hex head, with lockpatch (Grade 5) |
3471 | BOLT 1/2-13 X 2-3/4 hex head (Grade 5) |
3473 | BOLT No. 10-32 X 1/2 hex head (Grade 2) |
3480A | SCREW 1/4-20 X 1-3/4 knurled head (Grade 8) |
3485A | SCREW 5/16-18 X 1-3/4 knurled head (Grade 8) |
3487 | BOLT 5/16-24 X 5/8 hex head, with lockpatch |
3500A | BOLT 5/16-18 X 2-3/4 hex head (Grade 8) |
3501A | BOLT 5/16-18 X 2-1/2 hex head (Grade 8) |
3504A | BOLT 5/16-24 X 5-3/8 hex flange head (Grade 5) |
3506 | STUD 5/16-24 X 5-3/4 hex head (Grade 5) |
35078-79 | NUT 3/4-16 X .391 X 1 |
3509 | BOLT 3/8-16 X 2-3/4 hex head (Grade 8) |
3514 | SCREW No. 8-32 X 1 fillister head (Grade 5) |
35211-91B | NUT 1-1/2-24 X .350 X 1-7/8 hex head |
3528 | BOLT 3/8-16 X 3-1/4 hex head (Grade 8) |
3530 | SCREW 5/16-18 X 3-3/4 hex head (Grade 5) |
3537 | SCREW 1/4-28 X 1/2 flange head, with lockpatch |
3554 | BOLT 3/8-16 X 1-3/4 hex head |
3562 | SCREW No. 12 X 1/2 hex head, with washer, self-tapping |
3574 | SCREW 1/4-20 X 3/4 flange |
3579A | SCREW 1/4-28 X 1/4 SEMS hex head, self-tapping (Grade 2) |
3588 | SCREW 1/4-20 X 1/2 hex flange head |
3594 | SCREW 1/4-20 X 5/8 knurled head (Grade 8) |
3601 | SCREW 1/4-20 X 1-1/4 knurled head (Grade 8) |
3613 | SCREW 5/16-24 X 5-1/2 flange head |
3655A | SCREW 5/16-18 X 7/8 TORX pan head, with lockpatch (Grade 8) |
3658 | SCREW No. 10-24 X 1/2 TORX head (Grade 5) |
3730A | BOLT 7/16-14 X 1-3/4 hex head (Grade 8) |
3769 | BOLT 7/16-14 X 1-1/2 hex head (Grade 5) |
3770 | SCREW 1/4-20 X 7/8 12 pt. head (Grade 5) |
3784 | SET SCREW 1/2-20 X 1/2 socket head, with lockpatch |
3849 | SCREW 1/4-20 X 1-1/4 SEMS hex head (Grade 8) |
3891 | SCREW 1/2-20 X 2-1/4 socket button head |
3892 | SCREW 1/4 X 5/8 self-tapping |
3893 | SCREW 1/4-20 X 1/2 hex head, with washer, self-tapping |
3945 | BOLT 3/8-24 X 2-1/4 hex head (Grade 5) |
3958 | BOLT 1/2-20 X 2-1/4 hex head (Grade 5) |
3987 | BOLT 5/16-18 X 3/4 hex head (Grade 5) |
3991 | BOLT 5/16-18 X 7/8 hex head (Grade 5) |
3993 | BOLT 1/4-20 X 1-1/4 hex head (Grade 5) |
4015 | SCREW 1/4-20 X 7/8 socket button head (Grade 8) |
4017 | BOLT 5/16-18 X 1 hex head (Grade 5) |
4029A | SCREW 3/8-16 X 2-1/4 socket head (black) |
4047 | SCREW 3/8 X 2 TORX button head, self-tapping |
4059 | SCREW 3/8-16 X 1 TORX head, with lockpatch, self-tapping (Grade 8) |
4068A | BOLT 5/16-18 X 2-1/2 hex head (Grade 5) |
4086A | BOLT 5/16-18 X 3 hex head (Grade 5) |
4091 | SCREW No. 10-24 X 1/2 hex head, with washer, self-tapping (zinc) |
4098 | SCREW 3/8-16 X 1-1/ 4 socket button head (Grade 8) |
4132 | SCREW 1/4-20 X 1-1/8 TORX button head (Grade 5) (black) |
4134 | SCREW No. 10-24 X 3/8 TORX pan head |
4240 | SCREW No. 10-24 X 3/16 hex head, with washer |
4326A | SCREW 5/16-18 X 2 socket head |
4328 | SCREW 5/16 X 3/4 hex head, with washer, self-tapping |
4329 | SCREW 1/4-20 X 3/4 hex head with washer, self-tapping |
4342 | SCREW No. 16-18 X 1 1/4 hex washer head |
4351 | SCREW 3/8-16 X 1-1/2 TORX head, self-tapping (Grade 8) |
4352 | SCREW 3/8-16 X 1-1/2 TORX, self-tapping (Grade 8) |
43567-92 | SCREW 3/8-16 X 1 TORX pan head, with lockpatch |
4358A | SCREW No. 10-32 X 5.250 hex head (zinc plate) |
4363 | SCREW 1/4-20 X 1/2 socket button head |
4364 | SCREW 1/4-20 X 1/2 socket button head |
4383 | SCREW 5/16-18 X 5/8 hex head, with washer (Grade 2) |
4453 | BOLT 1/4-20 X 7/8 hex head SPECIAL WITH TAPPED HOLE |
4460 | BOLT 5/8-18 X 1 hex head (Grade 5) |
45405-75A | SCREW M8 X 1.25 x 27 hex socket head |
45717-63 | LOCKWASHER 1 X 2 X 0.035 keyed special |
45718-60 | NUT 1-24 X 1.5 X 0.47 |
4713W | BOLT 3/8-16 X 3/4 hex head (Grade 5) |
4716W | SCREW 3/8-16 X 1-1/4 hex head (Grade 5) |
4717A | SCREW 1/4-20 X 2-1/4 knurled head, with lockpatch |
4718A | SCREW 1/4-20 X 1-1/2 knurled head, with lockpatch |
4721 | BOLT 3/8-16 X 1-1/2 hex head (Grade 5) |
4724 | BOLT 3/8-24 X 1-1/2 hex head (Grade 5) |
4729 | BOLT 7/16-20 X 1-1/4 hex head (Grade 5) |
4740A | SCREW 1/4-20 X 1-1/4 knurled head, with lockpatch (Grade 8) |
4741A | SCREW 1/4-20 X 1 socket head, with lockpatch |
4742A | SCREW 1/4-20 X 2-1/4 knurled head, with lockpatch |
4813A | SCREW 1/4-20 X 1-3/8 knurled head, with lockpatch |
4814A | SCREW 1/4-20 X 1-1/8 knurled head, with lockpatch |
4816A | SCREW 5/16-18 X 1-1/2 socket head |
4820A | SCREW 1/4-20 X 2 socket head |
4822A | SCREW 1/4-20 X 2-3/4 knurled head, with lockpatch |
5403B | BOLT 1/4-20 X 3/8 carriage |
5414 | BOLT 3/8-16 X 7/8 carriage (Grade 5) |
54321-85 | NUT No. 8-32 X 1/2 X 1/8 (brass) |
5444 | BOLT 3/8-16 X 1 carriage (Grade 5) |
5445W | BOLT 5/16 X 1-1/4 carriage (Grade 5) |
5710 | WASHER 63/64 X 1-1/2 X 5/64 |
5756 | WASHER 21/32 X 1-5/16 X 5/8 |
6003 | WASHER 1-3/16 X 1-3/8 X 11/16 |
6012 | WASHER 1/2 X 1-3/16 X 1/16 |
6016 | WASHER 11/32 X 11/16 X 1/16 |
6019 | WASHER 3/8 X 29/32 X 1/16 |
6035A | WASHER 1/4 X 1-1/4 X 1/8 neoprene |
6036 | WASHER 17/64 X 1 X 1/16 |
6047 | WASHER 5/8 X 13/64 X 3/64 |
6048W | WASHER 1/8 X 1/4 X 1/32 |
6099 | WASHER 1/4 X 7/16 X 1/16 |
6101 | WASHER 17/64 X 27/64 X 1/16 |
6109 | WASHER 5/16 X 11/16 X 1/8 |
6113 | WASHER 1/2 X 13/16 X 1/32 |
6116 | WASHER 5/16 X 16/16 X 1/8 |
6237 | WASHER 5/16 X 1-1/8 X 5/64 |
6239 | WASHER 1/4 X 1/2 X 3/32 |
6253W | WASHER 1/4 X 3/4 X 3/64 |
6302 | WASHER 5/16 X 11/16 X 19/32 |
6330 | WASHER 5/16 X 11/16 X 3/32 |
6366 | WASHER 1/2 X 1-1/4 X 3/32 |
6379W | WASHER 3/8 X 5/8 X 3/64 |
6400HB | WASHER 5/16 X 13/16 X 3/32 |
6410 | WASHER 1/4 X 9/16 X 1/16 nylon |
6497HW | WASHER 29/64 X 1-1/8 X 1/16 |
6506 | WASHER 1-13/32 X 2-3/32 X 1/16 (bronze) |
6516HW | WASHER 7/16 X 1-1/8 X 1/8 |
6590HW | WASHER 1/2 X 1-1/8 X 3/32 |
6655 | WASHER 5/8 X 1-1/2 X 7/64 |
6701 | WASHER 3/8 X 13/16 X 1/16 |
6702 | WASHER 5/16 X 11/16 X 1/16 |
6703 | WASHER 1/4 X 5/8 X 1/16 |
6716 | WASHER No. 10 X 1/2 X 3/64 |
6718 | WASHER 1/2 X 1-1/16 X 3/32 |
6736 | WASHER 9/32 X 5/8 X 1/16 |
6737 | WASHER 57/64 X 1-3/64 X 1/32 |
6762B | WASHER 11/16 X 29/32 X 1/32 |
6771A | WASHER 5/16 X 1/2 X 1/16 |
7003 | LOCKWASHER 9/16 |
7017 | WASHER 17/64 X 33/64 X 5/64 (black) |
7038 | LOCKWASHER 3/8 |
7039 | LOCKWASHER 7/16 |
7041 | LOCKWASHER 5/16 |
7042 | LOCKWASHER 5/16 high collar |
7045 | LOCKWASHER 3/8 high collar |
7068 | LOCKWASHER 1/2 |
7100 | LOCKWASHER 5/16 internal/external tooth |
7127 | LOCKWASHER 5/16 internal tooth |
7130W | LOCKWASHER 3/8 internal tooth |
7220 | LOCKWASHER No. 10 external tooth |
7229W | LOCKWASHER 1/4 internal/external tooth |
7495 | NUT M6 X 1.0 flange lock |
7507 | ACORN NUT 5/16-18 X 11/16 X 1/2 (Grade 2) (chrome) |
7515 | JAMNUT 7/16 X 1/4 X 11/16 (Grade 2) |
7531 | LOCKNUT 5/16-18 X 9/32 X 1/2 flange |
7549A | ACORN NUT 5/16-18 X 9/16 X 1/2 |
7554 | ACORN NUT 1/2-13 |
7576 | NUT 5/16-18 UNC keps flange |
7593 | NUT 5/16-24 flange |
7601 | LOCKNUT 3/8-16 flange |
7606 | LOCKNUT No. 8-32 X 1/4 X 1/4 hex (chrome) |
7626W | LOCKNUT No. 10-32 X 3/16 X 3/8 |
7629 | NUT No. 10-32 X 3/8 keps |
7634 | NUT No. 10-32 X 1/8 X 5/16 (brass) |
7667 | NUT 3/8-16 X 9/32 X 9/16 nylon insert |
7716 | LOCKNUT 1/4-20 X 7/16 flange |
7734W | NUT 1/2-20 X 9/16 X 3/4 slotted (Grade 5) |
7736 | ACORN NUT 5/16-24 X 19/32 X 1/2 (Grade 2) (chrome) |
7742 | LOCKNUT 1/4-20 X 7/32 X 7/16 |
7744 | JAMNUT 5/16-24 X 3/16 X 1/2 (Grade 2) |
7748W | NUT 5/16-18 X 1/4 X 1/2 (Grade 2) |
7778 | LOCKNUT 3/8-16 X 7/16 X 9/16 |
7783 | NUT 3/8-16 X 5/16 X 9/16 (Grade 2) |
7792 | NUT 1/4-20 X 1/4 (Grade 2) |
7796 | NUT 5/16-18 X 1/4 external-tooth washer (Grade 2) |
7800W | NUT 3/8-24 X 5/16 X 9/16 (Grade 2) |
7824 | LOCKNUT 1/2-20 X 1/4 (Grade 2) |
7827W | LOCKNUT 7/16-14 |
7838 | NUT No. 10-24 keps |
7845 | NUT 1/2-20 X 7/16 X 3/4 (Grade 2) |
7848W | JAMNUT 7/16-20 X 1/4 X 11/16 (Grade 2) |
7855W | JAMNUT 3/4-16 X 7/16 X 1-1/8 (Grade 2) |
7862 | ACORN NUT 3/8-16 (chrome) |
7880 | NUT 1/2-13 X 7/16 X 3/4 (Grade 2) |
7883 | NUT 5/16-24 X 1-1/16 |
7891 | NUT 1/4-20 special plastic |
7916A | JAMNUT 5/8-18 |
7987 | NUT 5/8-18 X 15/16 slotted (Grade 8) |
8102 | SPEEDNUT 5/16-18 |
8108 | SPEEDNUT 1/4-20 |
855B | SCREW 3/8-16 X 2 knurled head |
856A | SCREW 5/16-24 X 1 socket head (Grade 8) |
858A | BOLT 5/16-18 X 3 hex head (Grade 5) |
861A | SCREW 3/8-16 X 1 knurled head (Grade 8) |
864A | SCREW 1/4-20 X 3/4 hex socket button head |
882 | SCREW 1/4-20 X 7/8 knurled head, with washer (Grade 8) |
891 | SCREW 1/4-20 X 1-3/4 socket head (Grade 8) |
90770-79 | SCREW No. 8-32 X 3/8 Pozidriv head, self-tapping |
919 | SCREW 1/4-28 X 3/4 socket button head (Grade 8) |
925 | SCREW 1/4-28 X 5/8 socket button head (Grade 8) |
928 | BOLT M5 X 0.8 X 35.2 hex head |
929A | SCREW M4 X 0.7 X 11.8 flange head |
941 | SCREW 1/4-20 X 5/8 socket button head (Grade 8) |
942 | SCREW 1/4-20 X 3/4 TORX button head, with lockpatch (Grade 8) |
945 | SCREW 1/4-20 X 2-1/2 TORX button head (Grade 8) |
946 | SCREW 1/4-20 X 2-1/4 socket button head, with lockpatch (Grade 8) |
Index No. | Part No. | Description | Model(s) |
21 | 31516-94A | CLUTCH ASSEMBLY, starter, w/ 8879, 10957, 31600-90, 31664-94 & 31692-90 | ALL |
31 | 31553-94B | STARTER, complete | ALL |
33 | 31604-91A | STARTER REPAIR KIT | ALL |
34 | 31693-90 | CLIP, CABLE | ALL |
47 | 31612-09 | JACKSHAFT KIT, w/ 7, 15, 16, 17, 18, 30, 43, 44, 45 & 46 | ALL |
Index No. | Part No. | Description | Model(s) |
31 | 42474-90B | MASTER CYLINDER, w/ 6, 25, 27, 28, 29, 38, 39 & 40 | ALL |
33 | 42502-90A | BRAKE PEDAL ASSEMBLY, w/ 515, 33708-94 & 42460-80B (use 42502-90B) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
42502-90B | BRAKE PEDAL ASSEMBLY, w/ 33708-94, 42460-80B & 51938-04 (replaces 42502-90A) | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
42 | 49378-09 | FORK REBUILD KIT, w/ 15-19, 23, 24, 30 & 35 | FXD 1995, FXD 1996, FXDL 1995, FXDL 1996, FXDS CONV 1995, FXDS CONV 1996 |
Index No. | Part No. | Description | Model(s) |
42 | 49377-09A | FORK REBUILD KIT, w/ 8, 25, 26, 29, 30, 31, 33 & 35 | FXDWG 1995, FXDWG 1996 |
Part No. | Description |
1000 | |
10006 | |
10014 | |
10031 | |
10039 | |
10046 | |
10053 | |
1005A | |
10065 | |
10073 | |
10074 | |
10076 | |
10080 | |
10102 | |
10103 | |
10108 | |
10110 | |
10112 | |
10119 | |
10130 | |
10131 | |
10181 | |
10998 | |
11002 | |
11005 | |
11016 | |
11067 | |
11083 | |
11096 | |
11105 | |
11116 | |
11117A | |
11132A | |
11139 | |
11140 | |
11143 | |
11145A | |
11147B | |
11150 | |
11155 | |
11157 | |
11160A | |
11161 | |
11165 | |
11174 | |
11177A | |
11179 | |
11182 | |
11192 | |
11218 | |
11219 | |
11241 | |
11248 | |
11271 | |
11272 | |
11411 | |
11457 | |
11458 | |
11460 | |
11739B | |
12026B | |
12035B | |
12045 | |
12052A | |
12066A | |
12067B | |
1311D | |
14117-94A | |
14117-96A | |
14121-94A | |
14227-88 | |
14259-90 | |
14261-91 | |
14262-91 | |
14263-91 | |
14268-92 | |
14270-92 | |
14273-96 | |
14289-94 | |
14293-94 | |
14308-93 | |
14309-93 | |
14310-93 | |
14313-93 | |
14340-90 | |
14396-93 | |
14402-93 | |
14403-93 | |
14456-95 | |
14521-96 | |
14522-96 | |
14523-96 | |
14524-96 | |
14525-96 | |
15368-01A | |
1601 | |
1602 | |
16165-95 | |
16165-96 | |
16166-95 | |
16166-96 | |
16167-95 | |
16167-96 | |
16174-95 | |
16174-96 | |
16175-95 | |
16175-96 | |
16178-95 | |
16178-96 | |
16181-95 | |
16182-95 | |
16241-90 | |
16242-90 | |
16258-95C | |
16478-85A | |
16480-92A | |
16510-83A | |
16512-86A | |
16573-83A | |
16690-92B | |
16691-92 | |
16692-95 | |
16696-92A | |
16708-95A | |
16709-95 | |
16715-83 | |
16770-84F | |
16774-86D | |
16778-84A | |
16779-84B | |
16800-84A | |
16837-85C | |
17040-92A | |
17041-92A | |
17042-92A | |
17355-92A | |
17356-92A | |
17358-84B | |
17360-83A | |
17375-83A | |
17429-91 | |
17503-92A | |
17510-92A | |
17521-92A | |
17528-92 | |
17529-92 | |
17530-92 | |
17611-83 | |
1783C | |
17921-83A | |
17924-83A | |
17927-83A | |
17930-83A | |
17935-79B | |
17938-83 | |
17945-36B | |
17947-36 | |
17950-66 | |
1795A | |
18001-83B | |
18011-86 | |
18020-83 | |
18074-83B | |
18076-83 | |
18082-83A | |
18087-83 | |
18101-83D | |
18124-83 | |
18130-83D | |
18131-83D | |
18133-83B | |
18134-83 | |
18201-83 | |
18202-83 | |
18219-83A | |
18222-83A | |
18229-83A | |
18523-86B | |
18540-83C | |
18542-83C | |
18622-85B | |
18623-85B | |
18633-48D | |
18634-48C | |
2152A | |
21920-83 | |
21921-83 | |
21922-83 | |
21923-83 | |
21924-83 | |
21940-83 | |
21941-83 | |
21942-83 | |
21943-83 | |
21944-83 | |
22589-83B | |
2273A | |
22764-83 | |
2325 | |
2339 | |
2361 | |
239 | |
23906-93B | |
23928-87 | |
23961-80A | |
23974-87 | |
23975-87 | |
23981-98 | |
24002-70 | |
24032-70 | |
24033-70 | |
24034-70 | |
24035-70 | |
24036-70 | |
24037-70 | |
24040-93 | |
24041-93 | |
24042-93 | |
24043-93 | |
24044-93 | |
24045-93 | |
24046-93 | |
24281-83 | |
24334-36 | |
24335-36 | |
24345-36A | |
24346-87A | |
24356-36A | |
24571-93 | |
24572-93A | |
24586-93 | |
24599-58B | |
24600-58B | |
24601-58B | |
24626-87A | |
24628-87A | |
24641-36 | |
24641-87A | |
24643-87A | |
24922-93 | |
24925-95 | |
24981-70 | |
24982-70 | |
2501A | |
2508 | |
2519 | |
25225-93B | |
25254-93B | |
25256-93A | |
25310-82A | |
25320-82 | |
25321-82 | |
25322-82 | |
25323-82 | |
25325-82 | |
25326-82 | |
25327-82 | |
25328-82 | |
25414-70B | |
25416-70A | |
25452-87A | |
25453-87A | |
25550-57A | |
25581-70 | |
25582-93 | |
2579A | |
26030-92A | |
26050-92 | |
26053-92 | |
2607 | |
26072-90A | |
26074-90 | |
2611C | |
2614 | |
26207-83 | |
26225-92 | |
26226-92 | |
26227-58 | |
26262-80 | |
26263-80 | |
26267-92 | |
26270-92 | |
26273-92A | |
26276-92A | |
26315-68A | |
26317-68A | |
26326-62A | |
26327-68 | |
26328-74 | |
26345-73 | |
26346-70 | |
26348-15 | |
26348-36 | |
26352-95A | |
26354-93 | |
26378-92A | |
26381-92B | |
26400-82B | |
26432-76A | |
26561-84 | |
26566-91 | |
26567-95 | |
26569-96 | |
26856-89A | |
2698A | |
26994-90 | |
26995-86B | |
27002-89 | |
27009-86A | |
27010-86A | |
27019-89A | |
27035-95 | |
27038-92A | |
27040-88 | |
27042-84A | |
27047-84B | |
27051-90A | |
27088-95 | |
27090-89 | |
27100-88 | |
27101-88 | |
2711 | |
27114-88 | |
27115-88 | |
27116-88 | |
27122-89 | |
27123-89A | |
27124-89 | |
27125-89 | |
27126-89 | |
27127-89 | |
27128-89 | |
27129-88 | |
27130-90 | |
27136-90A | |
27137-81 | |
27138-90 | |
27146-89 | |
27147-89 | |
27148-89 | |
27156-89 | |
27157-89 | |
27158-89 | |
27159-92 | |
27160-89 | |
27162-89 | |
27171-89 | |
27186-92 | |
27189-92 | |
27189-96A | |
27190-90A | |
27190-96 | |
2720 | |
27206-93B | |
27239-95 | |
27250-96B | |
27253-96 | |
27254-96 | |
27261-96 | |
27262-96 | |
27263-96 | |
27279-93 | |
27281-92 | |
27292-95 | |
27296-92 | |
27296-96 | |
27311-76 | |
27315-88A | |
27317-88 | |
27339-90 | |
27360-76 | |
27361-76A | |
27362-76 | |
27368-76 | |
27369-76 | |
2737 | |
27371-76A | |
2739 | |
27492-96B | |
275 | |
27504-96 | |
27575-88A | |
27576-92 | |
27577-92 | |
27579-88A | |
27580-88 | |
27581-88 | |
27582-88 | |
27583-88 | |
27585-88 | |
27586-88 | |
27587-88 | |
2773 | |
27886-78A | |
2818 | |
2823 | |
2871W | |
28823-89 | |
28827-96A | |
28841-89 | |
28842-89 | |
28884-90 | |
28886-90A | |
28886-96 | |
29017-92 | |
29059-88A | |
29062-95B | |
29068-89 | |
2907 | |
29070-89B | |
29087-96 | |
29126-90B | |
29134-92 | |
29142-91 | |
29150-93 | |
29165-89 | |
29192-95 | |
29229-88D | |
29252-89 | |
29258-91 | |
29259-91A | |
29283-93 | |
29307-94 | |
29312-95 | |
29313-95 | |
29319-95A | |
29323-95 | |
29325-95A | |
2932A | |
29330-96 | |
2952A | |
2955 | |
29954-71A | |
29957-81B | |
29960-91A | |
29961-85 | |
29970-88D | |
3058 | |
31342-94 | |
31430-94 | |
31433-84A | |
31504-91B | |
31510-90 | |
31514-90 | |
31515-90 | |
31516-94A | |
31518-90 | |
31519-90 | |
31525-90 | |
31527-90 | |
31530-90 | |
31535-91 | |
31538-98 | |
31548-90 | |
31553-94B | |
31600-90 | |
31604-91A | |
31612-09 | |
31614-83A | |
31640-91 | |
31660-90 | |
31662-90 | |
31663-90 | |
31664-94 | |
31688-90 | |
31689-90 | |
31692-90 | |
31693-90 | |
31695-90 | |
31981-65C | |
31983-71C | |
31998-91A | |
3210A | |
3214 | |
3221 | |
32311-83 | |
3233 | |
32402-83 | |
32404-90 | |
32404-96A | |
32405-91B | |
32449-95C | |
32464-95 | |
32504-80A | |
32524-83 | |
3256 | |
3257 | |
32591-80 | |
32606-82 | |
3275 | |
33038-95 | |
33038-96 | |
33042-95 | |
33043-80 | |
33048-72 | |
33062-95 | |
33062-96 | |
33064-95 | |
33114-79 | |
33119-79B | |
33126-94 | |
33127-94 | |
33189-63 | |
33205-80 | |
33206-80 | |
33207-80 | |
33208-80 | |
33209-80 | |
33210-80 | |
33211-80 | |
33212-80 | |
33318-85 | |
33320-79D | |
33326-79A | |
33332-79 | |
33344-94 | |
33445-94A | |
33446-94A | |
33449-94 | |
33518-92 | |
33520-92 | |
33660-90B | |
33693-93 | |
337 | |
33708-94 | |
33715-85A | |
33728-82B | |
33728-90B | |
33871-85B | |
33900-59C | |
3398 | |
3403 | |
34082-79 | |
34083-79 | |
34084-86A | |
34085-79A | |
34086-79 | |
34087-79A | |
34088-87A | |
34089-79 | |
3409 | |
34091-85A | |
34191-79E | |
34193-79E | |
34195-79E | |
3427 | |
3430 | |
3445 | |
34469-90A | |
34478-95 | |
34561-84 | |
34564-90B | |
34611-65A | |
34621-90 | |
34625-90 | |
34632-84B | |
3471 | |
3473 | |
34746-95A | |
34747-95 | |
3480A | |
3485A | |
3487 | |
34917-90B | |
34920-86A | |
3500A | |
3501A | |
35021-89 | |
35025-79B | |
35026-79C | |
35026-94 | |
35027-79B | |
35027-94 | |
35028-79B | |
35028-94 | |
35029-91A | |
35029-94 | |
35042-91 | |
3504A | |
35051-89A | |
3506 | |
35064-79 | |
35068-79 | |
35076-79 | |
35078-79 | |
3509 | |
3514 | |
35211-91B | |
35250-90D | |
35260-90C | |
3528 | |
3530 | |
3537 | |
3554 | |
3559 | |
3562 | |
35622-79C | |
35625-79B | |
35625-94 | |
35626-79B | |
35626-94 | |
35629-79 | |
35632-79 | |
35652-79B | |
3574 | |
3577 | |
3579A | |
358 | |
35850-84 | |
35851-84 | |
35852-84 | |
35853-96 | |
3588 | |
3594 | |
3601 | |
3613 | |
3655A | |
3658 | |
36801-87C | |
37069-90A | |
37071-87 | |
37075-87 | |
37081-99 | |
37088-90 | |
37090-84A | |
37105-87A | |
3730A | |
37312-75 | |
37313-80 | |
37496-90A | |
375 | |
37503-41 | |
37550-90A | |
3769 | |
3770 | |
37707-94 | |
3784 | |
37871-90 | |
37872-90 | |
37903-90 | |
37904-90 | |
37905-90 | |
37906-90 | |
37908-90 | |
37909-90 | |
37911-90 | |
37912-91 | |
37913-90 | |
37977-90 | |
3849 | |
38602-92 | |
38608-82B | |
38608-96 | |
38630-88 | |
38717-91 | |
3891 | |
3892 | |
3893 | |
3945 | |
3958 | |
3987 | |
3991 | |
3993 | |
39976-65B | |
39990-65 | |
39992-65C | |
39993-65 | |
39996-65 | |
39998-65A | |
40007-36B | |
40015-90A | |
40017-94 | |
4015 | |
4017 | |
40217-79A | |
40221-85A | |
40250-94C | |
40251-92A | |
40266-85 | |
40299-83A | |
4029A | |
40308-94 | |
40311-94 | |
40312-94 | |
40384-91 | |
40392-91 | |
4047 | |
4059 | |
4068A | |
40761-05 | |
4086A | |
40903-87 | |
4091 | |
40910-84B | |
40918-87 | |
40920-87 | |
40922-87A | |
40956-90B | |
40975-86 | |
40976-86A | |
4098 | |
40983-86 | |
40992-96 | |
41012-96 | |
41015-86 | |
41113-90 | |
41114-90 | |
41123-79 | |
4132 | |
4134 | |
41571-92 | |
41585-90B | |
41591-90 | |
41713-86 | |
41731-88A | |
41733-88 | |
41739-84A | |
41747-82A | |
41789-92 | |
41803-90 | |
41955-93 | |
42375-87 | |
42382-87C | |
4240 | |
42448-87 | |
42460-80B | |
42474-90B | |
42481-92 | |
42502-90A | |
42502-90B | |
42524-82A | |
42531-87 | |
42532-82 | |
42542-93 | |
43001-06 | |
43025-73B | |
43085-81 | |
43150-83 | |
43157-83A | |
43239-05 | |
43241-05 | |
4326A | |
4328 | |
4329 | |
43290-82 | |
43291-82 | |
43292-82 | |
43293-82 | |
43294-82 | |
43312-84B | |
43338-83 | |
43346-83B | |
43358-83A | |
43359-84 | |
4342 | |
43499-84 | |
43499-96 | |
4351 | |
4352 | |
43567-92 | |
4358A | |
43591-96B | |
43594-96 | |
43608-82 | |
43613-92 | |
43617-95 | |
43619-84 | |
4363 | |
4364 | |
43650-82 | |
43654-86A | |
43662-80B | |
43668-82 | |
43671-84C | |
43672-84A | |
43674-95 | |
4383 | |
43895-87B | |
43946-86A | |
43960-86 | |
44020-83A | |
44021-83 | |
44022-83 | |
44023-83C | |
44035-86A | |
44039-86 | |
44045-87A | |
44046-84C | |
44047-83 | |
44048-83 | |
44050-87 | |
44053-92A | |
44054-83 | |
44059-83 | |
44061-83 | |
44062-83 | |
44063-83C | |
44072-92A | |
44073-92A | |
44126-87 | |
44136-92 | |
44147-87A | |
44152-77 | |
44196-90 | |
44197-77 | |
44198-87 | |
44204-90 | |
44209-87C | |
4453 | |
4460 | |
45004-85 | |
45004-96A | |
45005-85 | |
45005-96 | |
45006-87B | |
45006-96C | |
45013-93A | |
45013-96D | |
45015-96 | |
45016-93 | |
45016-96 | |
45019-93 | |
45019-96D | |
45021-86 | |
45030-03C | |
45031-82A | |
45032-82 | |
45036-88 | |
45042-82 | |
45042-96 | |
45044-82 | |
45044-96A | |
45051-82 | |
45072-87 | |
45072-96C | |
45074-95 | |
45096-95A | |
45111-89A | |
45111-96 | |
45112-84B | |
45112-96A | |
45121-88C | |
45121-96A | |
45360-90 | |
45361-90 | |
45362-90 | |
45363-94 | |
45364-94 | |
45365-94 | |
45374-87 | |
45377-87 | |
45378-87 | |
45395-92 | |
45401-87 | |
45405-75A | |
45417-84 | |
45418-84 | |
45419-80 | |
45420-80 | |
45423-92 | |
45423-96 | |
45460-90 | |
45461-87 | |
45465-87 | |
45546-90 | |
45598-90B | |
45611-86 | |
45648-85A | |
45668-90 | |
45670-80A | |
45672-80B | |
45679-92 | |
45685-93 | |
45717-63 | |
45718-60 | |
45733-48 | |
45739-87 | |
45790-80 | |
45830-48 | |
45832-77A | |
45834-77 | |
45838-77 | |
45842-77A | |
45845-77 | |
45855-77 | |
45858-77 | |
45859-77A | |
45865-84 | |
45866-84 | |
45873-91A | |
45874-91 | |
45875-84A | |
45905-87 | |
45921-87 | |
45922-87 | |
45923-87 | |
45925-94 | |
45926-90 | |
45934-86 | |
45940-84 | |
45941-95 | |
45947-95 | |
45948-95 | |
45949-92 | |
45952-90 | |
45976-94 | |
45977-94 | |
45984-87 | |
45990-88 | |
45991-92 | |
45996-87 | |
45998-73 | |
46002-87 | |
46004-91A | |
46006-91A | |
46020-84 | |
46048-84 | |
47082-81 | |
47132-95 | |
47132-96 | |
4713W | |
4716W | |
4717A | |
4718A | |
47207-96A | |
4721 | |
47226-90A | |
4724 | |
4729 | |
47303-91 | |
4740A | |
4741A | |
47427-92D | |
47427-96 | |
4742A | |
47456-94A | |
47456-96 | |
47496-90 | |
47499-90 | |
47519-83A | |
47564-90B | |
47565-90 | |
47583-90B | |
47624-90B | |
47817-90 | |
47820-90A | |
48047-95A | |
4813A | |
4814A | |
4816A | |
4820A | |
4822A | |
48300-60 | |
48315-60 | |
48332-48C | |
48361-80 | |
48365-48A | |
49035-03 | |
49127-77A | |
49165-90 | |
49377-09A | |
49378-09 | |
49704-90H | |
49710-94B | |
49720-90 | |
49723-90 | |
50003-89B | |
50053-90 | |
50054-90 | |
50057-91 | |
50639-90A | |
50643-82 | |
50646-82 | |
50647-82 | |
50649-90 | |
50912-72 | |
510 | |
51176-96B | |
51188-84 | |
515 | |
51652-83B | |
52166-93 | |
52166-96 | |
52171-95 | |
52171-96 | |
52174-93 | |
52174-96 | |
52175-93 | |
52175-96 | |
52183-94 | |
52183-96 | |
52441-95 | |
52543-94 | |
52545-84 | |
52655-84 | |
52739-83 | |
52740-94A | |
52742-94 | |
52764-90A | |
52771-82 | |
52780-90A | |
52780-96B | |
52799-90A | |
52799-96B | |
52800-93A | |
52801-93A | |
53156-86 | |
534 | |
53438-92 | |
53439-79 | |
53554-81 | |
5403B | |
5414 | |
54321-85 | |
5444 | |
5445W | |
54473-79 | |
54474-79 | |
54475-79 | |
54512-90A | |
54556-84 | |
54557-90A | |
54569-84 | |
54577-94 | |
54708-65A | |
54710-84 | |
554A | |
56073-83 | |
56079-93 | |
56081-82A | |
56115-95 | |
56116-82A | |
56117-82A | |
56119-77A | |
56159-73 | |
56206-94A | |
56206-96 | |
56220-94A | |
56239-93 | |
56355-92 | |
56355-96A | |
56356-92 | |
56356-96A | |
56394-74 | |
56396-74A | |
56397-74C | |
56402-83A | |
56508-76 | |
56541-86A | |
56542-86A | |
56567-86B | |
5710 | |
5756 | |
5774 | |
58109-88B | |
58419-88 | |
58420-88 | |
58421-88 | |
58422-88 | |
58423-88 | |
58424-88 | |
58425-88 | |
58426-88 | |
58446-96 | |
58447-96 | |
58448-96 | |
58449-96 | |
5883 | |
58998-83E | |
59112-90 | |
59113-90 | |
59136-94 | |
59138-93 | |
59138-96 | |
59150-90 | |
59167-94 | |
59171-93 | |
59171-96 | |
59251-90 | |
59259-90 | |
59272-90 | |
59279-94 | |
59284-94 | |
59287-92 | |
59288-92 | |
59289-92 | |
59290-92 | |
59293-94 | |
59294-94 | |
59295-94 | |
59296-94 | |
59626-84 | |
59634-90A | |
59634-96 | |
59655-94 | |
59655-96 | |
5978W | |
59893-93 | |
59893-96 | |
59918-92 | |
59918-96 | |
59924-80B | |
59979-93 | |
59983-75 | |
59984-73 | |
59986-75 | |
59988-72A | |
59994-93 | |
60001-55 | |
60007-93 | |
60007-96 | |
60019-93A | |
6003 | |
601 | |
6012 | |
6016 | |
6019 | |
60293-90A | |
60294-90 | |
60297-90A | |
60348-65B | |
6035A | |
6036 | |
60399-90A | |
60403-90A | |
60427-90 | |
6047 | |
6048W | |
60529-90A | |
60539-94B | |
60543-95 | |
60562-95A | |
60567-90C | |
60572-86 | |
6058 | |
60647-94 | |
60663-95A | |
60668-84B | |
60678-85 | |
60691-94A | |
60692-94A | |
609 | |
6099 | |
6101 | |
61039-95A | |
61054-95A | |
6109 | |
61095-92 | |
61109-85D | |
61112-82A | |
6113 | |
61131-92 | |
6116 | |
61166-93A | |
61192-88 | |
61223-02 | |
61235-94 | |
61244-02 | |
61267-94A | |
61272-92C | |
61324-88A | |
61338-94D | |
61344-94 | |
61400-94 | |
61450-95 | |
61911-95 | |
62123-66A | |
62150-85 | |
62161-02 | |
62170-81B | |
62172-02 | |
6237 | |
62375-57A | |
6239 | |
62421-90 | |
62423-90A | |
62433-95 | |
6253W | |
62555-95 | |
62563-65 | |
62647-90 | |
62649-90 | |
62672-90 | |
62673-90 | |
62681-92A | |
62685-95A | |
6302 | |
631 | |
6330 | |
634 | |
63501-68B | |
63523-92A | |
63525-92 | |
63528-92 | |
63530-92 | |
63533-41A | |
63534-90 | |
63535-90 | |
63538-92 | |
63554-90 | |
6366 | |
6379W | |
63813-90 | |
63858-49 | |
63859-95B | |
6400HB | |
6410 | |
6497HW | |
6499 | |
6506 | |
6516HW | |
65296-95A | |
653 | |
65302-82A | |
65324-83B | |
65325-83A | |
65328-83A | |
65376-95A | |
65379-95 | |
65388-95 | |
65668-95 | |
65669-95 | |
65670-90A | |
65674-95 | |
65695-95 | |
65701-95 | |
65746-95 | |
65747-90A | |
65813-95 | |
65826-90A | |
65827-90 | |
65844-95A | |
65868-91A | |
6590HW | |
65989-90B | |
66000-80 | |
66032-91 | |
66033-96 | |
66060-96 | |
66333-90 | |
66346-91 | |
66347-91 | |
66361-90 | |
66366-90 | |
66366-96 | |
66368-90 | |
66368-96 | |
6655 | |
6701 | |
67018-95B | |
6702 | |
67025-95C | |
67025-96C | |
6703 | |
67042-95A | |
67053-95 | |
67055-92 | |
67067-76 | |
67075-57A | |
67085-95 | |
67103-95 | |
67104-95 | |
67119-95 | |
67121-95A | |
67136-85 | |
6716 | |
67177-95C | |
67178-95C | |
67178-96C | |
67179-95C | |
6718 | |
67184-94 | |
67185-95 | |
67190-89 | |
67191-94 | |
67255-95C | |
67256-95C | |
67257-95C | |
67266-94 | |
67271-94A | |
67298-95B | |
67301-95C | |
67338-97 | |
6736 | |
67367-96 | |
6737 | |
6762B | |
67685-92 | |
67691-92 | |
67698-81D | |
67705-92 | |
6771A | |
67730-91 | |
67733-91A | |
67757-92 | |
67763-92A | |
67769-93 | |
67772-80 | |
67777-80A | |
67781-92A | |
67790-93A | |
67805-92 | |
67807-92 | |
67815-59A | |
67822-88 | |
67827-88A | |
67828-88A | |
67829-88 | |
67834-83 | |
67854-98 | |
67859-90 | |
67865-89 | |
67880-94 | |
68020-92A | |
68021-92A | |
68023-92A | |
68024-92A | |
68024-94 | |
68026-73 | |
68027-90 | |
68032-90 | |
68033-90 | |
68036-91 | |
68048-93B | |
68049-93B | |
68123-73 | |
68163-84 | |
68168-89A | |
68169-90A | |
68329-03 | |
68403-86A | |
68406-86C | |
68407-86 | |
68408-86D | |
68410-87B | |
68424-89 | |
68430-89A | |
68452-86 | |
68456-89 | |
68457-86 | |
68480-93A | |
68507-90 | |
68513-92 | |
68513-95A | |
68516-92 | |
68516-95 | |
68537-89G | |
68540-96 | |
68551-95 | |
68555-87 | |
68566-90 | |
68572-64B | |
68608-83 | |
68650-92 | |
68705-93A | |
68709-94 | |
68710-94 | |
68745-93 | |
68760-94 | |
68763-94 | |
68802-95 | |
68803-95 | |
69011-95 | |
69012-93A | |
69060-90H | |
69062-91A | |
69120-91 | |
69122-95 | |
69125-65 | |
69126-92 | |
69558-95 | |
69558-96 | |
69631-95 | |
7003 | |
70032-95 | |
70041-95 | |
70047-82 | |
7009 | |
70091-95 | |
70102-90A | |
70102-96A | |
70103-95 | |
70103-96 | |
7017 | |
70191-73A | |
70218-87A | |
70219-87 | |
70250-95A | |
70276-95 | |
70276-96 | |
70287-81A | |
70288-81 | |
70289-89 | |
70291-89 | |
70292-89 | |
70293-87A | |
70302-90 | |
70305-90 | |
70339-91B | |
70344-95 | |
70345-84 | |
70347-84 | |
7038 | |
7039 | |
7041 | |
7042 | |
7045 | |
70504-81 | |
70551-69 | |
70552-69 | |
70553-69 | |
70554-69 | |
70555-69 | |
70556-71 | |
70558-71 | |
70559-71 | |
70579-65 | |
70580-89 | |
70585-93 | |
70586-93 | |
70587-93 | |
70588-95 | |
7068 | |
70984-90A | |
70984-96A | |
70986-96 | |
70987-90B | |
7100 | |
71146-94 | |
71246-95 | |
71265-95 | |
7127 | |
71302-93A | |
7130W | |
71313-96A | |
71421-90B | |
71428-90B | |
71450-04 | |
71452-91A | |
71555-90 | |
71557-93 | |
71563-82A | |
71563-96 | |
71564-82A | |
71564-96 | |
71567-82 | |
71567-96 | |
71568-82A | |
71568-96A | |
71589-92 | |
71590-92A | |
71591-92 | |
71591-96A | |
71597-92 | |
71598-92 | |
71598-96A | |
71621-08 | |
71682-06A | |
71684-06A | |
720 | |
72023-51E | |
72035-71 | |
72036-71 | |
72038-71 | |
72038-71A | |
72039-71 | |
72039-71A | |
72040-71 | |
72043-71A | |
72044-71A | |
72046-79 | |
72051-77A | |
72056-92 | |
72102-94BK | |
72103-94BK | |
72106-94BK | |
72108-94BK | |
72112-94BK | |
72113-94BK | |
72116-94BK | |
72118-94BK | |
72138-94GY | |
72142-94 | |
72143-94 | |
72146-94 | |
72148-94 | |
72152-94 | |
72153-94 | |
72156-94 | |
72158-94 | |
72163-94BK | |
72173-94 | |
72176-94 | |
72190-94 | |
72191-94 | |
72195-94 | |
72199-94 | |
7220 | |
72205-94 | |
72206-94 | |
72207-94 | |
72208-94 | |
72210-94 | |
72216-94 | |
72217-94 | |
72218-94 | |
72241-94A | |
72242-94 | |
72249-94 | |
72266-94 | |
72275-74 | |
72276-74 | |
72290-94 | |
72291-94 | |
72295-94 | |
7229W | |
72342-90A | |
72365-96 | |
72366-95 | |
72503-90 | |
73102-96BK | |
73103-96BK | |
73104-96BK | |
73106-96BK | |
73108-96BK | |
73110-96BK | |
73112-96BK | |
73152-96BK | |
73154-96BK | |
73156-96BK | |
73160-96BK | |
73162-96BK | |
73190-96 | |
73191-96 | |
73198-96 | |
739A | |
740 | |
74420-94C | |
74519-88A | |
74521-77A | |
74536-77A | |
74539-77A | |
74587-94 | |
74589-73 | |
74598-73 | |
74599-77B | |
7495 | |
7501 | |
75047-88 | |
75049-88C | |
75058-88 | |
75062-90A | |
75067-94A | |
7507 | |
75078-97 | |
7515 | |
7531 | |
7549A | |
7554 | |
7576 | |
7593 | |
7601 | |
7606 | |
7626W | |
7629 | |
7634 | |
7667 | |
7716 | |
7734W | |
7736 | |
7742 | |
7744 | |
7748W | |
7778 | |
7783 | |
7792 | |
7796 | |
7800W | |
7824 | |
7827W | |
7838 | |
7845 | |
7848W | |
7855W | |
7862 | |
7869 | |
7880 | |
7883 | |
7891 | |
7916A | |
7987 | |
8102 | |
8108 | |
8126A | |
83162-51 | |
8483A | |
8505 | |
8535 | |
8540 | |
855B | |
856A | |
858A | |
861A | |
8625 | |
864A | |
8699 | |
882 | |
8871 | |
8873 | |
8876A | |
8879 | |
8883 | |
891 | |
89579-91 | |
8977 | |
8996A | |
8998 | |
9028 | |
90365-96 | |
90474-90 | |
90483-85 | |
9052 | |
9058A | |
9077 | |
90770-79 | |
90817-94 | |
90817-96 | |
90818-94 | |
90818-96A | |
90823-94 | |
9110 | |
9114 | |
9115 | |
91184-96A | |
91185-96A | |
9120 | |
9121 | |
9122 | |
9123 | |
9124 | |
9125 | |
9126 | |
9127 | |
9128 | |
9129 | |
9130 | |
9131 | |
9132 | |
9133 | |
9134 | |
9135 | |
91849-85C | |
91875-88A | |
91892-88A | |
919 | |
92061-95 | |
925 | |
928 | |
929A | |
941 | |
942 | |
945 | |
946 | |
95578-41 | |
95581-47 | |
95582-47 | |
95594-84A | |
95595-84A | |
9840 | |
9842 | |
9843 | |
9847 | |
9848 | |
9856 | |
9857 | |
9858 | |
9862 | |
9863 | |
9866 | |
9875 | |
9897 | |
9898 | |
99000-77 | |
99013-82 | |
9905 | |
9907 | |
9937 | |
9951 | |
9952 | |
9955 |
Part No. | Description |
101A1 - Generic Nuts | |
7736 | 1949 |
7845 | Unknown |
68608-83 | 1983 |
7554 | Unknown |
58423-88 | 1988 |
7576 | 1990 |
7838 | Unknown |
7629 | 1990 |
7792 | 2012 |
7515 | Unknown |
7796 | Unknown |
8126A | 2017 |
7778 | Unknown |
7862 | Unknown |
7634 | 1937 |
7916A | Unknown |
7501 | 2010 |
7827W | 1976 |
7748W | Unknown |
7824 | Unknown |
3403 | Unknown |
37503-41 | 1941 |
7734W | Unknown |
11192 | 2000 |
35078-79 | 1979 |
7987 | Unknown |
7495 | 1994 |
7891 | Unknown |
7883 | Unknown |
7880 | Unknown |
7626W | Unknown |
8108 | Unknown |
40392-91 | 1991 |
7744 | 1943 |
7593 | 1991 |
7742 | Unknown |
7549A | Unknown |
7601 | 1990 |
102A1 - Generic Screws | |
3958 | 1993 |
3730A | Unknown |
1795A | Unknown |
3579A | Unknown |
3991 | 2009 |
882 | 2000 |
3987 | Unknown |
4460 | 2020 |
33119-79B | 1979 |
42375-87 | 1987 |
2907 | Unknown |
1005A | 1993 |
3849 | Unknown |
2579A | Unknown |
7869 | Unknown |
4741A | 1994 |
3655A | Unknown |
1000 | Unknown |
4718A | 1994 |
2955 | 1996 |
3485A | Unknown |
4742A | Unknown |
4098 | 1998 |
5414 | Unknown |
43567-92 | 1992 |
2339 | 1999 |
2932A | Unknown |
3514 | Unknown |
2698A | Unknown |
941 | Unknown |
3257 | Unknown |
3256 | Unknown |
942 | 1992 |
4047 | Unknown |
4091 | Unknown |
891 | 2013 |
3275 | 2002 |
3613 | 2009 |
1311D | 2001 |
4326A | 1990 |
864A | Unknown |
2325 | Unknown |
2773 | Unknown |
4134 | 1994 |
3530 | Unknown |
68452-86 | 1986 |
4132 | Unknown |
4740A | 1994 |
3658 | Unknown |
45405-75A | 1975 |
45990-88 | 1988 |
3058 | Unknown |
3528 | Unknown |
4240 | Unknown |
2871W | 2017 |
37090-84A | 1984 |
2508 | Unknown |
3504A | 2006 |
2952A | 2003 |
3601 | Unknown |
3409 | 2003 |
45546-90 | 1990 |
4822A | 1994 |
4729 | Unknown |
4724 | 2009 |
2818 | 2009 |
90770-79 | 1979 |
4721 | 2009 |
3577 | 1996 |
2711 | Unknown |
45996-87 | 1987 |
3594 | 1992 |
5445W | Unknown |
45838-77 | 1977 |
2519 | Unknown |
27129-88 | 1988 |
928 | Unknown |
925 | Unknown |
861A | Unknown |
4816A | Unknown |
3993 | Unknown |
2607 | Unknown |
919 | Unknown |
4029A | 1990 |
2720 | 2012 |
2273A | Unknown |
45858-77 | 1977 |
3588 | 1990 |
4017 | 2009 |
3562 | Unknown |
4383 | Unknown |
3221 | Unknown |
929A | Unknown |
2614 | 2000 |
29283-93 | 1993 |
2501A | Unknown |
4015 | Unknown |
45991-92 | 2011 |
3430 | 1979 |
3509 | Unknown |
2737 | 1986 |
4713W | 2009 |
2739 | Unknown |
4351 | Unknown |
3210A | Unknown |
3233 | Unknown |
4820A | Unknown |
2611C | Unknown |
3554 | Unknown |
3398 | 1995 |
3559 | Unknown |
4352 | Unknown |
3427 | 2009 |
56402-83A | 1983 |
27317-88 | 1988 |
2361 | Unknown |
4059 | Unknown |
27146-89 | 1989 |
4358A | Unknown |
3480A | Unknown |
3945 | 2003 |
1601 | 1999 |
4717A | Unknown |
1602 | Unknown |
4086A | Unknown |
3574 | Unknown |
945 | Unknown |
3214 | Unknown |
946 | Unknown |
4364 | 1993 |
855B | 2014 |
4363 | 2013 |
3784 | Unknown |
3501A | Unknown |
4716W | 2009 |
16478-85A | 1985 |
856A | 1990 |
1783C | Unknown |
3445 | Unknown |
56397-74C | 1974 |
2823 | Unknown |
3500A | Unknown |
3770 | Unknown |
4813A | 1990 |
3487 | Unknown |
2152A | 1997 |
5403B | Unknown |
4329 | Unknown |
3769 | 1978 |
4068A | Unknown |
4328 | 1985 |
3891 | 2003 |
3893 | Unknown |
4453 | 1986 |
3892 | Unknown |
45790-80 | 1980 |
5444 | Unknown |
4342 | Unknown |
3473 | Unknown |
858A | Unknown |
16480-92A | 1992 |
4814A | Unknown |
3471 | 2009 |
3537 | Unknown |
103A1 - Generic Washers | |
25323-82 | 1982 |
6019 | Unknown |
6718 | Unknown |
6302 | Unknown |
7229W | Unknown |
33212-80 | 1980 |
6016 | 2013 |
6012 | Unknown |
56159-73 | 1973 |
7130W | Unknown |
27125-89 | 1989 |
6497HW | 2010 |
6771A | Unknown |
43650-82 | 1982 |
25550-57A | 1957 |
6035A | Unknown |
27148-89 | 1989 |
25325-82 | 1982 |
6366 | 1987 |
6379W | Unknown |
6116 | Unknown |
6113 | Unknown |
6330 | Unknown |
45717-63 | 1963 |
6099 | 2011 |
27127-89 | 1989 |
25320-82 | 1982 |
6109 | 1980 |
6101 | 2011 |
6047 | Unknown |
67815-59A | 1959 |
31689-90 | 1990 |
6048W | 1975 |
6590HW | Unknown |
6253W | Unknown |
6516HW | Unknown |
6036 | Unknown |
25327-82 | 1982 |
7220 | Unknown |
25326-82 | 1982 |
27137-81 | 1981 |
7068 | Unknown |
7038 | 1998 |
7039 | Unknown |
6410 | Unknown |
25322-82 | 1982 |
25321-82 | 1982 |
25328-82 | 1982 |
6762B | Unknown |
6237 | 2014 |
6736 | Unknown |
6737 | Unknown |
7042 | Unknown |
47565-90 | 2006 |
7017 | 1997 |
6655 | 1979 |
7041 | 1958 |
6703 | 1970 |
6701 | Unknown |
6702 | Unknown |
42531-87 | 1987 |
33043-80 | 1980 |
7045 | Unknown |
6400HB | Unknown |
6716 | Unknown |
65827-90 | 1990 |
104A1 - Custom Nuts | |
23981-98 | 1998 |
54321-85 | 1985 |
7606 | 1983 |
105A1 - Custom Screws | |
27158-89 | 1989 |
27130-90 | 1990 |
27262-96 | 1996 |
106A1 - Custom Washers | |
6003 | 2010 |
6506 | Unknown |
108A1 - Hose Clamps | |
10053 | 2010 |
10031 | 2010 |
10014 | Unknown |
9955 | Unknown |
10080 | Unknown |
10119 | Unknown |
10074 | Unknown |
9951 | 1991 |
45044-96A | 1996 |
108B1 - P Clamps | |
38717-91 | 1991 |
10046 | 2010 |
510 | Unknown |
10076 | 2010 |
10110 | Unknown |
10112 | 1999 |
109A1 - Studs | |
16715-83 | 1983 |
16708-95A | 1995 |
45998-73 | 1973 |
16837-85C | 1985 |
16709-95 | 1995 |
3506 | Unknown |
54557-90A | 1990 |
110A1 - Bearing Dust Seals | |
24628-87A | 1987 |
24626-87A | 1987 |
110B1 - Plain Bushings | |
9058A | 2014 |
31430-94 | 1994 |
33211-80 | 1980 |
42524-82A | 1982 |
8996A | 1996 |
17429-91 | 1991 |
33446-94A | 1994 |
54556-84 | 1984 |
33207-80 | 1980 |
53156-86 | 1986 |
8998 | 1996 |
46020-84 | 1984 |
24600-58B | 1958 |
25582-93 | 1993 |
33205-80 | 1980 |
45465-87 | 1987 |
24601-58B | 1958 |
8876A | Unknown |
33445-94A | 1994 |
67266-94 | 1994 |
33708-94 | 1994 |
45934-86 | 1986 |
33209-80 | 1980 |
67367-96 | 1996 |
45866-84 | 1984 |
33208-80 | 1980 |
8883 | Unknown |
33206-80 | 1980 |
67055-92 | 1992 |
8879 | Unknown |
44035-86A | 1986 |
47082-81 | 1981 |
25581-70 | 1970 |
33210-80 | 1980 |
24641-36 | 1936 |
110C1 - Radial Shaft Seals | |
83162-51 | 1951 |
26227-58 | 1958 |
12066A | Unknown |
12045 | Unknown |
12035B | Unknown |
12026B | Unknown |
12052A | 2003 |
67104-95 | 1995 |
12067B | 2002 |
110D1 - Rolling Element Bearings | |
9115 | Unknown |
9114 | Unknown |
24643-87A | 1987 |
8977 | Unknown |
9135 | Unknown |
24346-87A | 1987 |
24641-87A | 1987 |
8871 | Unknown |
9052 | Unknown |
9028 | 2009 |
111A1 - Adhesive | |
9907 | Unknown |
74521-77A | 1977 |
9862 | Unknown |
111B1 - Tape | |
14273-96 | 1996 |
111F1 - Protective Tape | |
58446-96 | 1996 |
58448-96 | 1996 |
58447-96 | 1996 |
116A1 - Banjo Bolts | |
41739-84A | 1984 |
41747-82A | 1982 |
117A1 - Coil Springs | |
56396-74A | 1974 |
54473-79 | 1979 |
27123-89A | 1989 |
27162-89 | 1989 |
119A1 - O-Rings | |
11165 | Unknown |
11241 | Unknown |
62673-90 | 1990 |
11117A | Unknown |
26432-76A | 1976 |
11105 | Unknown |
11145A | 2007 |
11116 | 1981 |
11157 | 1983 |
27577-92 | 1992 |
11140 | 1982 |
11147B | 2006 |
45845-77 | 1977 |
11139 | 1979 |
11132A | 2007 |
44059-83 | 1983 |
45984-87 | 1987 |
31695-90 | 1990 |
11174 | Unknown |
62672-90 | 1990 |
11179 | 1986 |
27157-89 | 1989 |
120A1 - Pins | |
601 | Unknown |
609 | Unknown |
239 | 2009 |
634 | Unknown |
631 | 1991 |
16573-83A | 1983 |
534 | Unknown |
42460-80B | 1980 |
50003-89B | 1989 |
337 | Unknown |
515 | Unknown |
375 | 2013 |
358 | Unknown |
275 | 1992 |
121A1 - Grommets | |
11458 | 1991 |
90483-85 | 1985 |
67067-76 | 1976 |
90474-90 | 1990 |
11460 | 1992 |
121B1 - Press-Fit Plugs | |
70287-81A | 1981 |
67865-89 | 1989 |
11457 | Unknown |
26263-80 | 1980 |
739A | Unknown |
653 | Unknown |
740 | Unknown |
70292-89 | 1989 |
121C1 - Threaded Plugs | |
24925-95 | 1995 |
720 | 2013 |
122A1 - Retaining Rings | |
10998 | 1985 |
8102 | Unknown |
11271 | Unknown |
11272 | Unknown |
41713-86 | 1986 |
17945-36B | 1936 |
11016 | Unknown |
26348-36 | 1936 |
45021-86 | 1986 |
44021-83 | 1983 |
11002 | Unknown |
65325-83A | 1983 |
45611-86 | 1986 |
10103 | Unknown |
27368-76 | 1976 |
11150 | 1984 |
10108 | Unknown |
11155 | Unknown |
31530-90 | 1990 |
31693-90 | 1990 |
11143 | Unknown |
11177A | 1996 |
10130 | Unknown |
11096 | 2010 |
11067 | Unknown |
11182 | Unknown |
10131 | 2003 |
11160A | 1990 |
11083 | Unknown |
27124-89 | 1989 |
60678-85 | 1985 |
35021-89 | 1989 |
11248 | Unknown |
11161 | 1984 |
9952 | 1973 |
123A1 - Sealing Washers | |
34625-90 | 1990 |
26262-80 | 1980 |
123B1 - Spring Washers | |
7009 | 1991 |
7100 | 1999 |
7127 | Unknown |
7003 | Unknown |
124A1 - Spacers | |
43290-82 | 1982 |
35852-84 | 1984 |
29961-85 | 1985 |
5978W | Unknown |
24002-70 | 1970 |
24033-70 | 1970 |
33344-94 | 1994 |
43294-82 | 1982 |
6058 | 1991 |
5756 | Unknown |
33114-79 | 1979 |
35850-84 | 1984 |
43293-82 | 1982 |
5883 | Unknown |
35851-84 | 1984 |
5774 | Unknown |
24037-70 | 1970 |
45377-87 | 1987 |
35629-79 | 1979 |
35853-96 | 1996 |
5710 | Unknown |
47496-90 | 1990 |
47499-90 | 1990 |
125A1 - Tie Straps | |
10065 | 1985 |
70191-73A | 1975 |
10039 | 1981 |
10181 | 1996 |
10006 | 1960 |
10073 | 1985 |
126A1 - Miscellaneous Hardware | |
31692-90 | 1990 |
44126-87 | 1987 |
11005 | Unknown |
27136-90A | 1990 |
59150-90 | 1990 |
61095-92 | 1992 |
33126-94 | 1994 |
11219 | Unknown |
11218 | Unknown |
63530-92 | 1992 |
33318-85 | 1985 |
58422-88 | 1988 |
27040-88 | 1988 |
56239-93 | 1993 |
11739B | Unknown |
33449-94 | 1994 |
44045-87A | 2013 |
56394-74 | 1974 |
8873 | 1984 |
90365-96 | 1996 |
60647-94 | 1994 |
44061-83 | 1983 |
54474-79 | 1979 |
126B1 - Rivets Fasteners | |
70291-89 | 1989 |
8625 | Unknown |
8535 | Unknown |
8699 | 1980 |
8540 | 1994 |
8483A | Unknown |
8505 | Unknown |
127B1 - Generic Mounting Bracket | |
59994-93 | 1993 |
33518-92 | 1992 |
51652-83B | 1983 |
38608-82B | 1982 |
140A1 - Battery Warning Label | |
66060-96 | 1996 |
15368-01A | 2001 |
140A2 - General Warning Label | |
29126-90B | 1990 |
44197-77 | 1977 |
140A3 - Other Special Warning Label | |
14117-96A | 1996 |
14117-94A | 1994 |
14121-94A | 1994 |
141A1 - Medallion | |
14263-91 | 1991 |
14402-93 | 1993 |
67807-92 | 1992 |
14396-93 | 1993 |
14262-91 | 1991 |
14522-96 | 1996 |
14293-94 | 1994 |
14268-92 | 1992 |
14270-92 | 1992 |
14521-96 | 1996 |
14340-90 | 1990 |
14261-91 | 1991 |
14227-88 | 1988 |
14403-93 | 1993 |
14313-93 | 1993 |
14310-93 | 1993 |
14289-94 | 1994 |
14523-96 | 1996 |
14525-96 | 1996 |
14308-93 | 1993 |
71302-93A | 1993 |
14309-93 | 1993 |
14456-95 | 1995 |
14259-90 | 1990 |
14524-96 | 1996 |
162D1 - Engine Assembly | |
16175-96 | Unknown |
16174-95 | 1995 |
16174-96 | 1996 |
16167-96 | 1996 |
16178-95 | 1995 |
16178-96 | 1996 |
16165-95 | 1995 |
16165-96 | 1996 |
16167-95 | Unknown |
16182-95 | 1995 |
16181-95 | 1995 |
16166-95 | 1995 |
16166-96 | 1996 |
16175-95 | 1995 |
163B1 - Engine Isolator Mount | |
47564-90B | 1990 |
47583-90B | 1990 |
164A1 - Engine Mount Bracket | |
38608-96 | 1996 |
164B1 - Engine Mount Bracket sub-component | |
7716 | 1990 |
7783 | Unknown |
7531 | 1980 |
16242-90 | 1990 |
7667 | Unknown |
7507 | Unknown |
7848W | Unknown |
7855W | Unknown |
7800W | Unknown |
16241-90 | 1990 |
164C1 - Tiebar | |
16258-95C | 1995 |
165A1 - Cylinder Head | |
16692-95 | 1995 |
18011-86 | 1986 |
16696-92A | 1992 |
16690-92B | 1992 |
16691-92 | 1992 |
165B1 - Cylinder Head and Base Gaskets | |
16774-86D | 1986 |
16770-84F | 1984 |
16778-84A | 1984 |
16779-84B | 1984 |
168A1 - Cylinder | |
16510-83A | 1983 |
179A1 - Lifters | |
18523-86B | 1986 |
18542-83C | 1986 |
179B1 - Push Rod | |
17921-83A | 1983 |
17930-83A | 1983 |
17924-83A | 1983 |
17927-83A | 1983 |
180A1 - Valves | |
18076-83 | 1983 |
18101-83D | 1999 |
18074-83B | 2007 |
18082-83A | 1983 |
18087-83 | 1983 |
181B1 - Valve Seals | |
18133-83B | 1983 |
18130-83D | 1983 |
18219-83A | 1983 |
18020-83 | 1983 |
18134-83 | 1983 |
18131-83D | 1983 |
18124-83 | 1983 |
18001-83B | 1983 |
181C1 - Valve Collars | |
18202-83 | 1983 |
18201-83 | 1983 |
18222-83A | 1983 |
18229-83A | 1984 |
17947-36 | 1936 |
17950-66 | 1966 |
184A1 - PT Camdrive and Valvetrain Miscellaneous Component | |
17355-92A | 2010 |
17356-92A | 2010 |
17358-84B | 2010 |
219A1 - Piston | |
16512-86A | 1986 |
21942-83 | 1983 |
21944-83 | 1983 |
21940-83 | 1983 |
21941-83 | 1983 |
21943-83 | 1983 |
220A1 - Piston Ring | |
21921-83 | 1983 |
21923-83 | 1983 |
21924-83 | 1983 |
21920-83 | 1983 |
21922-83 | 1983 |
221A1 - Piston Pin | |
22589-83B | 1983 |
22764-83 | 1983 |
237A1 - Connecting Rod | |
24281-83 | 1983 |
237B1 - Connecting Rod sub-component | |
24356-36A | 1936 |
24335-36 | 1936 |
24334-36 | 1936 |
239A1 - PT Lower End Miscellaneous Component | |
23928-87 | 1987 |
24982-70 | 1970 |
24345-36A | 1936 |
48365-48A | 1981 |
241A1 - Flywheel | |
23906-93B | 1999 |
23961-80A | 1981 |
244A1 - Crankcase | |
24572-93A | 1997 |
24571-93 | 1993 |
244D1 - Crankcase sub-component | |
24032-70 | 1970 |
24034-70 | 1970 |
24035-70 | 1970 |
24046-93 | 1993 |
24043-93 | 1993 |
24044-93 | 1993 |
24045-93 | 1993 |
24042-93 | 1993 |
24040-93 | 1993 |
24041-93 | 1993 |
244E1 - Transmission Access Door | |
23974-87 | 1987 |
23975-87 | 1987 |
244F1 - Oil Pan | |
26074-90 | 1990 |
245A1 - PT Cases Miscellaneous Component | |
24036-70 | 1970 |
254B1 - Camshaft | |
24586-93 | 1993 |
254C1 - Camshaft Sprocket | |
40299-83A | 1983 |
254D1 - Camshaft Support | |
34085-79A | 1979 |
255C1 - Camdrive Chain Tensioner | |
39990-65 | 1965 |
39976-65B | 1965 |
255D1 - Camdrive Chain Tensioner sub-component | |
39993-65 | 1965 |
256A1 - Timer Cover | |
32524-83 | 1983 |
257A1 - Cam Cover | |
25254-93B | 1996 |
25256-93A | 1993 |
257B1 - Clutch Cover | |
60668-84B | 1984 |
25414-70B | 1970 |
257D1 - Clutch Inspection Cover | |
60529-90A | 1990 |
60572-86 | 1986 |
257E1 - Cover Gaskets | |
26072-90A | 1990 |
29252-89 | 1989 |
67121-95A | 1995 |
65324-83B | 2009 |
31433-84A | 1984 |
62423-90A | 1990 |
16800-84A | 1984 |
61109-85D | 1985 |
34917-90B | 1990 |
17041-92A | 1992 |
41733-88 | 1988 |
29313-95 | 1995 |
35652-79B | 1979 |
63859-95B | 1995 |
45005-96 | 1996 |
29062-95B | 1995 |
45005-85 | 1985 |
45733-48 | 1948 |
61192-88 | 1988 |
60567-90C | 1990 |
18633-48D | 1948 |
25416-70A | 1970 |
45378-87 | 1987 |
61324-88A | 1988 |
60539-94B | 1994 |
36801-87C | 1987 |
63858-49 | 1949 |
41731-88A | 1988 |
25225-93B | 1993 |
61344-94 | 1994 |
17042-92A | 1992 |
32591-80 | 1980 |
47519-83A | 1983 |
18634-48C | 1948 |
17040-92A | 1992 |
257L1 - Primary Cover | |
60692-94A | 1995 |
60691-94A | 1995 |
60543-95 | 1995 |
60562-95A | 1995 |
257M1 - Push Rod Cover | |
17935-79B | 1979 |
17938-83 | 1983 |
257N1 - Rocker-Arm / Valve Cover | |
17529-92 | 1992 |
17375-83A | 1983 |
17611-83 | 1983 |
17521-92A | 1993 |
17360-83A | 1983 |
17530-92 | 1992 |
17503-92A | 1993 |
17528-92 | 1992 |
17510-92A | 1993 |
257P1 - Tappet Cover | |
18622-85B | 1985 |
18623-85B | 1985 |
18540-83C | 1986 |
258A1 - PT Covers Miscellaneous Component | |
34478-95 | 2006 |
34469-90A | 1993 |
265A1 - Vent / Breather Line | |
27190-90A | 1990 |
270A1 - Carburetor | |
27361-76A | 1976 |
27239-95 | 1995 |
27339-90 | 1990 |
27360-76 | 1976 |
27362-76 | 1976 |
27147-89 | 1989 |
27159-92 | 1992 |
27583-88 | 1988 |
27171-89 | 1989 |
27156-89 | 1989 |
27035-95 | 1995 |
27186-92 | 1992 |
27261-96 | 1996 |
27253-96 | 1996 |
27369-76 | 1976 |
27088-95 | 1995 |
29059-88A | 1988 |
27115-88 | 1988 |
63534-90 | 1990 |
27371-76A | 1976 |
27582-88 | 1988 |
27587-88 | 1988 |
27206-93B | 1993 |
27311-76 | 1976 |
27101-88 | 1988 |
47207-96A | 1997 |
27122-89 | 1989 |
27038-92A | 1992 |
27254-96 | 1996 |
27504-96 | 1996 |
27585-88 | 1988 |
27586-88 | 1988 |
27116-88 | 1988 |
27281-92 | 1992 |
27575-88A | 1988 |
27492-96B | 1996 |
27279-93 | 1993 |
27100-88 | 1988 |
27128-89 | 1989 |
27126-89 | 1989 |
27160-89 | 1989 |
27114-88 | 1988 |
27090-89 | 1989 |
27315-88A | 1988 |
27263-96 | 1996 |
27576-92 | 1992 |
271D1 - Intercooler Hose | |
63535-90 | 1990 |
272B1 - Throttle Body / Intake Manifold | |
26994-90 | 1990 |
273A1 - Intake Manifold | |
27019-89A | 1989 |
273K1 - Throttle Body to Manifold Seal | |
26995-86B | 1986 |
273N1 - Throttle Cable Retention Bracket | |
56508-76 | 1976 |
275A1 - PT Upper End Miscellaneous Component | |
37313-80 | 1980 |
290A1 - Airbox Baseplate | |
29134-92 | 1992 |
29017-92 | 1992 |
29087-96 | 1996 |
29319-95A | 1995 |
290C1 - Airbox Baseplate sub-component | |
29307-94 | 2006 |
29150-93 | 1993 |
29068-89 | 1989 |
29192-95 | 2009 |
28823-89 | 1989 |
29142-91 | 1991 |
294A1 - Air Filter Element | |
29330-96 | 1996 |
29259-91A | 1991 |
29325-95A | 1996 |
294B1 - Breather Bolt | |
25310-82A | 1982 |
294G1 - Air Cleaner | |
27010-86A | 1986 |
27009-86A | 1986 |
295A1 - Intake Miscellaneous Component | |
29323-95 | 1995 |
27579-88A | 1988 |
27002-89 | 1989 |
27886-78A | 1978 |
29258-91 | 1991 |
28842-89 | 1989 |
29229-88D | 1988 |
29070-89B | 1989 |
299C1 - Charging Rotor | |
29957-81B | 1981 |
32402-83 | 1983 |
299F1 - Stator Assembly | |
29970-88D | 2007 |
314E1 - Starter Friction Clutch | |
31516-94A | 2010 |
31663-90 | 1990 |
9077 | Unknown |
314F1 - Starter Motor | |
31514-90 | 1990 |
31518-90 | 1990 |
31510-90 | 1990 |
31515-90 | 1990 |
31553-94B | 1994 |
31612-09 | 2009 |
314G1 - Starter Motor sub-component | |
31660-90 | 1990 |
31535-91 | 1991 |
31538-98 | 1965 |
27581-88 | 1988 |
31548-90 | 1990 |
31527-90 | 1990 |
31664-94 | 1994 |
31600-90 | 1990 |
31688-90 | 1990 |
314H1 - Starter Solenoid | |
28841-89 | 1989 |
31604-91A | 1991 |
28827-96A | 1996 |
314L1 - Starter Motor Drive | |
33189-63 | 1963 |
316A1 - Ignition Coil | |
31614-83A | 1983 |
316B1 - Spark Plug Cable | |
31983-71C | 1971 |
67075-57A | 1957 |
31981-65C | 1965 |
316C1 - Spark Plug | |
32311-83 | 1983 |
327D1 - Proximity Sensor | |
32404-90 | 1990 |
32404-96A | 2010 |
74420-94C | 1994 |
336C1 - Shift Linkage Rod End | |
33871-85B | 1985 |
33728-90B | 1990 |
336F1 - Toepeg | |
34611-65A | 1965 |
339A1 - Shift Lever | |
33715-85A | 1985 |
34564-90B | 1990 |
339D1 - Shifter Fork | |
34195-79E | 1979 |
34088-87A | 1987 |
34193-79E | 1979 |
34191-79E | 1979 |
339E1 - Shifter Fork Shaft | |
34084-86A | 1986 |
339F1 - Shifter Index Lever | |
34086-79 | 1979 |
34632-84B | 1984 |
339H1 - Shifter Mechanism Components (internal) | |
34621-90 | 1990 |
34083-79 | 1979 |
34082-79 | 1979 |
34091-85A | 1985 |
33332-79 | 1979 |
33326-79A | 1980 |
33320-79D | 1982 |
33660-90B | 1990 |
34087-79A | 1979 |
33127-94 | 1994 |
33728-82B | 1985 |
34089-79 | 1979 |
339K2 - Gearshift Shaft Pawl Plate | |
34561-84 | 1984 |
347A1 - Transmission Assembly | |
34747-95 | 1995 |
33064-95 | 1995 |
34746-95A | 1977 |
33062-96 | 1996 |
33062-95 | 1995 |
35076-79 | 1979 |
33042-95 | 1995 |
37081-99 | 1999 |
37105-87A | 1987 |
35064-79 | 1979 |
33038-95 | 1995 |
33038-96 | 1996 |
350A1 - Transmission Output Sprocket | |
40250-94C | 1994 |
350E1 - Transmission Gear | |
31525-90 | 1990 |
31342-94 | 1994 |
35028-79B | 2008 |
350F1 - Transmission Mainshaft | |
35027-79B | 1979 |
35029-94 | 1994 |
35027-94 | 1994 |
35026-79C | 1979 |
35025-79B | 1981 |
35028-94 | 1994 |
35042-91 | 1991 |
35029-91A | 1991 |
350G1 - Transmission Shim / Spacer | |
9110 | 2013 |
9123 | 2013 |
9122 | 2013 |
9125 | 2013 |
9124 | 2013 |
9127 | 2013 |
9126 | 2013 |
9129 | Unknown |
9128 | 2013 |
9121 | 2013 |
9120 | 2013 |
9134 | 2013 |
9133 | 2013 |
9132 | 2013 |
9131 | Unknown |
9130 | Unknown |
29960-91A | 1991 |
356A1 - Transmission Countershaft | |
35026-94 | 1994 |
35626-94 | 1994 |
35626-79B | 1979 |
35632-79 | 1979 |
35625-94 | 1994 |
35622-79C | 1979 |
35625-79B | 1981 |
363A1 - PT Driveline Miscellaneous Component | |
24599-58B | 1993 |
35260-90C | 1990 |
35250-90D | 1990 |
35051-89A | 1989 |
35068-79 | 1979 |
35211-91B | 1991 |
40266-85 | 1985 |
37069-90A | 2010 |
365A1 - Primary Chain | |
40007-36B | 1936 |
365B1 - Primary Chain Tensioner | |
39998-65A | 1970 |
39996-65 | 1965 |
39992-65C | 1990 |
365C1 - Primary Drive Assembly | |
40308-94 | 1994 |
40384-91 | 1991 |
40251-92A | 1992 |
365E1 - Inner Primary Housing | |
60663-95A | 1996 |
367A1 - Clutch Lever | |
45015-96 | 1996 |
367H1 - Clutch Lever sub-component | |
37312-75 | 1975 |
34920-86A | 1986 |
37904-90 | 1990 |
37906-90 | 1990 |
37871-90 | 1990 |
38630-88 | 1988 |
37872-90 | 1990 |
37905-90 | 1990 |
37909-90 | 1990 |
37977-90 | 1990 |
37908-90 | 1990 |
370A1 - Clutch Assembly | |
45036-88 | 1988 |
37496-90A | 1990 |
370B1 - Clutch Friction Plate | |
37911-90 | 1990 |
370C1 - Clutch Hub | |
37550-90A | 1990 |
370E1 - Clutch Metal Plate | |
37903-90 | 1990 |
37088-90 | 1990 |
370F1 - Clutch Pressure Plate | |
37912-91 | 1991 |
37913-90 | 1990 |
370G1 - Clutch Shell | |
37707-94 | 1994 |
372D1 - Clutch Cable | |
38602-92 | 1992 |
372K2 - Clutch Ramp | |
25452-87A | 1987 |
25453-87A | 1987 |
400A1 - Drive-Belt | |
40017-94 | 1994 |
40015-90A | 1990 |
409A1 - Rear Wheel | |
41012-96 | 1996 |
40983-86 | 1986 |
41015-86 | 1986 |
40992-96 | 1996 |
40975-86 | 1986 |
410D1 - Electronic Control Module (ECM) | |
32504-80A | 1982 |
32405-91B | 1991 |
32464-95 | 1995 |
32449-95C | 2009 |
32606-82 | 1982 |
410E1 - Lighting / Siren Control Module | |
68537-89G | 1989 |
413A1 - Brake Caliper | |
44023-83C | 1983 |
44053-92A | 1995 |
44046-84C | 1984 |
44073-92A | 1995 |
44050-87 | 1987 |
413B1 - Brake Bleeder Screw | |
44048-83 | 1983 |
413C1 - Brake Caliper sub-component | |
45420-80 | 1980 |
44054-83 | 1983 |
44204-90 | 2004 |
44147-87A | 1987 |
44022-83 | 1983 |
45401-87 | 1987 |
48361-80 | 1980 |
413D1 - Brake Pad | |
43960-86 | 1986 |
413G1 - Brake Caliper Piston Set | |
44020-83A | 2013 |
43946-86A | 2013 |
415B1 - Brake Rotor | |
44136-92 | 1992 |
41789-92 | 1992 |
416A1 - Brakes Miscellaneous Component | |
40918-87 | 1987 |
45031-82A | 1982 |
40903-87 | 1987 |
40920-87 | 1987 |
72023-51E | 2012 |
416B1 - Brake Mounting Bracket | |
74598-73 | 1973 |
44072-92A | 1995 |
417A1 - Brake Master Cylinder Assembly | |
45030-03C | 2003 |
42474-90B | 1990 |
417B1 - Brake Master Cylinder | |
45013-96D | 1996 |
45019-93 | 1993 |
45013-93A | 1995 |
45044-82 | 1982 |
45006-87B | 1987 |
45019-96D | 1996 |
417C1 - Brake Master Cylinder Piston Set | |
42382-87C | 2000 |
44152-77 | 1977 |
45072-87 | 1987 |
45072-96C | 2000 |
417D1 - Brake Master Cylinder sub-Component | |
45004-96A | 1996 |
45006-96C | 1996 |
44047-83 | 1983 |
45004-85 | 1985 |
42448-87 | 1987 |
40922-87A | 1987 |
45032-82 | 1982 |
45423-92 | 1992 |
45423-96 | 1996 |
45042-82 | 1982 |
44198-87 | 1987 |
44039-86 | 1986 |
417F1 - Brake Master Cylinder Reservoir | |
41803-90 | 1990 |
417G1 - Front Brake Lever | |
45016-96 | 1996 |
45016-93 | 1993 |
418B1 - Brake Line | |
45112-84B | 1987 |
45121-88C | 2010 |
45111-96 | 1996 |
45074-95 | 1995 |
40956-90B | 1992 |
45121-96A | 1997 |
45111-89A | 1990 |
45112-96A | 1997 |
420A1 - Wheel Rim | |
43662-80B | 1983 |
43001-06 | 2006 |
43085-81 | 1981 |
43025-73B | 1973 |
421A1 - Wheel Spoke with Nipple | |
43239-05 | 2005 |
40761-05 | 2005 |
43241-05 | 2005 |
422B1 - Wheel Sprocket | |
40221-85A | 1985 |
40311-94 | 1994 |
40312-94 | 1994 |
40217-79A | 1979 |
423G1 - Valve Stem | |
43157-83A | 1983 |
43150-83 | 1983 |
423H1 - Valve Stem Cap | |
41123-79 | 1979 |
423K1 - Wheel Weights | |
95578-41 | 1941 |
95595-84A | 2019 |
95581-47 | 1947 |
95582-47 | 1947 |
95594-84A | 2010 |
424A1 - Wheels, Tires and Final Drive Miscellaneous Component | |
44062-83 | 1983 |
425A1 - Wheel sub-component | |
43668-82 | 1982 |
430B1 - Rear Axle Carrier / Adjuster | |
41571-92 | 1992 |
430D1 - Front Axle | |
43895-87B | 1987 |
43346-83B | 1983 |
430E1 - Rear Axle | |
41114-90 | 1990 |
45832-77A | 1977 |
433A1 - Front Wheel | |
40976-86A | 1986 |
43338-83 | 1983 |
43499-84 | 1984 |
433B1 - Front Wheel Bearing Spacer | |
43358-83A | 1983 |
43674-95 | 1995 |
40910-84B | 2014 |
43591-96B | 1996 |
43312-84B | 1984 |
43608-82 | 1982 |
43617-95 | 1995 |
43671-84C | 1984 |
43613-92 | 1992 |
43291-82 | 1982 |
43654-86A | 1986 |
43292-82 | 1982 |
41591-90 | 1990 |
433C1 - Front Wheel Hub | |
43672-84A | 1985 |
43619-84 | 1984 |
43359-84 | 1984 |
454A1 - Front Telescopic Fork | |
45977-94 | 1994 |
49378-09 | 2009 |
45949-92 | 1992 |
46006-91A | 1992 |
46004-91A | 2000 |
45976-94 | 1994 |
455A1 - Front Telescopic Fork Slider | |
45947-95 | 1995 |
45874-91 | 1991 |
45365-94 | 1994 |
45921-87 | 1987 |
45417-84 | 1984 |
45395-92 | 1992 |
45923-87 | 1987 |
45948-95 | 1995 |
45922-87 | 1987 |
45360-90 | 1990 |
45873-91A | 1991 |
45952-90 | 1990 |
455B1 - Front Telescopic Fork Spring | |
45363-94 | 1994 |
45855-77 | 1977 |
45941-95 | 1995 |
45362-90 | 1990 |
46048-84 | 1984 |
455C1 - Front Telescopic Fork sub-component | |
45925-94 | 1994 |
45418-84 | 1984 |
45374-87 | 1987 |
49377-09A | 2011 |
45865-84 | 1984 |
45926-90 | 1990 |
45940-84 | 1984 |
45419-80 | 1980 |
45461-87 | 1987 |
45739-87 | 1987 |
45361-90 | 1990 |
45460-90 | 1990 |
46002-87 | 1987 |
45834-77 | 1977 |
45905-87 | 1987 |
456A1 - Fork Protector | |
45859-77A | 1977 |
457D1 - Steering Stem | |
45679-92 | 1992 |
457E1 - Steering Stem Bearing Insert Cup | |
48315-60 | 1960 |
48300-60 | 1960 |
457F1 - Steering Stem Nut | |
45718-60 | 1960 |
458A1 - Front Suspension and Steering Miscellaneous Component | |
45875-84A | 1984 |
45842-77A | 1977 |
48332-48C | 1948 |
45670-80A | 1980 |
45668-90 | 1990 |
45648-85A | 1985 |
459A1 - Upper Triple Clamp | |
45672-80B | 1980 |
459B1 - Lower Triple Clamp | |
45598-90B | 1990 |
45685-93 | 1993 |
470A1 - Frame | |
47427-96 | 1996 |
31519-90 | 1990 |
47456-94A | 1995 |
47456-96 | 1996 |
47427-92D | 1995 |
472A1 - Frame sub-component | |
41113-90 | 1990 |
47303-91 | 1991 |
472D2 - Chassis Structure Mounting Bracket | |
59167-94 | 1994 |
59171-96 | 1996 |
59171-93 | 1993 |
59112-90 | 1990 |
62563-65 | 1965 |
59138-96 | 1996 |
59138-93 | 1993 |
59136-94 | 1994 |
60007-96 | 1996 |
60007-93 | 1993 |
59893-96 | 1996 |
69122-95 | 1995 |
59893-93 | 1993 |
59113-90 | 1990 |
474C1 - Swingarm | |
47820-90A | 1991 |
474E1 - Swingarm Assembly sub-component | |
41585-90B | 1990 |
47624-90B | 2011 |
67859-90 | 1990 |
475B1 - Swingarm Pivot Shaft | |
47817-90 | 1990 |
490C1 - Engine Guard | |
47226-90A | 2011 |
500A1 - Sidestand Assembly | |
49704-90H | 2011 |
500D1 - Sidestand Leg | |
49710-94B | 1994 |
500E1 - Sidestand Leg sub-component | |
49723-90 | 2009 |
62123-66A | 2013 |
50053-90 | 1990 |
50057-91 | 1991 |
50054-90 | 1990 |
500F1 - Sidestand Pivot Pin | |
554A | 2002 |
505A1 - Footboard | |
50643-82 | 1982 |
50647-82 | 1982 |
505B1 - Footpeg Mount Bracket | |
50639-90A | 1990 |
49720-90 | 1990 |
49127-77A | 1977 |
49035-03 | 2003 |
49165-90 | 1990 |
33048-72 | 1972 |
33693-93 | 1993 |
505D1 - Passenger Footpeg | |
42481-92 | 1992 |
52740-94A | 1994 |
50649-90 | 1990 |
505K1 - Footpeg Wear Peg | |
50646-82 | 1982 |
506A1 - Brake Pedal | |
41955-93 | 1993 |
45051-82 | 1982 |
42502-90A | 1994 |
42502-90B | 2012 |
50912-72 | 1972 |
42532-82 | 1982 |
42542-93 | 1993 |
507B1 - Rider Interface Mounting Bracket | |
52742-94 | 2014 |
520A1 - Rider Seat or Full Seat | |
52183-94 | 1994 |
52183-96 | 1996 |
52171-96 | 1996 |
52171-95 | 1995 |
51188-84 | 1984 |
52166-93 | 1993 |
52166-96 | 1996 |
52174-96 | 1996 |
52174-93 | 1993 |
521C1 - Seat Suspension Damper | |
45364-94 | 1994 |
523B1 - Back Rest Pad | |
52543-94 | 1994 |
52545-84 | 1984 |
523C1 - Back Rest Support Structure | |
52655-84 | 1984 |
52799-90A | 1990 |
52764-90A | 1990 |
52780-90A | 1990 |
52739-83 | 1983 |
52771-82 | 1982 |
52800-93A | 1993 |
99013-82 | 1982 |
52801-93A | 1993 |
523D1 - Mounting Sideplates | |
52780-96B | 1996 |
52799-96B | 1996 |
524A1 - Passenger Grab Handle | |
51176-96B | 1996 |
524B1 - Passenger Seat | |
52175-93 | 1993 |
52175-96 | 1996 |
540B1 - Rear Shock | |
54569-84 | 1984 |
54512-90A | 1990 |
54708-65A | 1965 |
54577-94 | 1994 |
540E1 - Rear Shock sub-component | |
54710-84 | 1984 |
54475-79 | 1979 |
540L2 - Rear Suspension Mounting Bracket | |
44063-83C | 1983 |
44209-87C | 1987 |
558A1 - Handlebar | |
56079-93 | 1993 |
56081-82A | 1983 |
559D1 - Lower Handlebar Clamp | |
56542-86A | 1986 |
56541-86A | 1986 |
56117-82A | 1982 |
56116-82A | 1982 |
559E1 - Upper Handlebar Clamp | |
56119-77A | 1977 |
56567-86B | 1986 |
56115-95 | 1995 |
560A1 - Mirror | |
91875-88A | 1989 |
91892-88A | 1989 |
561A1 - Throttle Cable | |
56355-92 | 1992 |
56356-92 | 1992 |
56356-96A | 1996 |
56355-96A | 1996 |
561B1 - Left Hand Grip | |
56206-94A | 1994 |
56206-96 | 1996 |
561E1 - Throttle Grip | |
56220-94A | 1994 |
573A1 - Bodywork Miscellaneous Component | |
58449-96 | 1996 |
58426-88 | 1988 |
574B1 - Windscreen / Windshield | |
91849-85C | 1985 |
58424-88 | 1988 |
58109-88B | 1988 |
589A1 - Front Fender | |
59924-80B | 1980 |
58998-83E | 2008 |
595D1 - Rear Fender | |
59634-90A | 1990 |
59918-92 | 1992 |
59655-94 | 1994 |
59918-96 | 1996 |
59634-96 | 1996 |
59655-96 | 1996 |
596B1 - Fender Tip | |
59279-94 | 1994 |
59284-94 | 1994 |
44196-90 | 1990 |
603B1 - Belt / Chain Guard | |
60294-90 | 1990 |
60399-90A | 1994 |
60297-90A | 1990 |
60427-90 | 1990 |
60293-90A | 1991 |
60403-90A | 1990 |
608A1 - Carbon Canister | |
27042-84A | 1995 |
608B1 - Carbon Canister Hose | |
28886-96 | 1996 |
27190-96 | 1996 |
27189-92 | 1992 |
27296-96 | 1996 |
28884-90 | 1990 |
27189-96A | 2008 |
28886-90A | 1990 |
608C1 - Carbon Canister Hose Fitting | |
27292-95 | 1995 |
609A1 - Fuel Miscellaneous Component | |
61112-82A | 1982 |
89579-91 | 1991 |
27047-84B | 1984 |
610A1 - Fuel Tank | |
61450-95 | 1995 |
61054-95A | 1995 |
61267-94A | 1994 |
61039-95A | 1995 |
611A1 - Filler Neck Trim | |
61166-93A | 1996 |
611B1 - Fuel Cap | |
66032-91 | 1991 |
61272-92C | 1992 |
611F1 - Fuel Tank Vapor Vent Hose | |
27296-92 | 1992 |
61911-95 | 1995 |
27138-90 | 1990 |
62555-95 | 1995 |
63501-68B | 1968 |
612B1 - Fuel Level Sensor | |
75078-97 | 1997 |
612B2 - Fuel Valve | |
61338-94D | 1994 |
62170-81B | 1981 |
62161-02 | 2002 |
62172-02 | 2002 |
62150-85 | 1985 |
612D1 - Fuel Line Fitting | |
63554-90 | 1990 |
612K1 - Fuel Pump sub-component | |
70984-96A | 1996 |
613B1 - Horn Cover | |
69012-93A | 1993 |
613B2 - Battery Cover | |
66346-91 | 1991 |
66368-96 | 1996 |
66368-90 | 1990 |
66366-96 | 1996 |
66347-91 | 1991 |
613K1 - Airbox Cover | |
29165-89 | 1989 |
614C1 - Trim | |
67119-95 | 1995 |
99000-77 | 1977 |
61235-94 | 1994 |
71265-95 | 1995 |
68513-92 | 1992 |
624A1 - Oil Pump Assembly | |
26053-92 | 1992 |
26050-92 | 1992 |
624B1 - Oil Pump Assembly sub-component | |
26378-92A | 1992 |
26207-83 | 1983 |
26561-84 | 1984 |
26270-92 | 1992 |
26276-92A | 1992 |
26348-15 | 1915 |
26327-68 | 1968 |
45830-48 | 1948 |
6239 | Unknown |
26030-92A | 1992 |
26400-82B | 1982 |
26273-92A | 1992 |
26267-92 | 1992 |
26226-92 | 1992 |
624C1 - Oil Pump Driven Gear | |
26326-62A | 1962 |
26317-68A | 1968 |
26315-68A | 1968 |
624D1 - Oil Pump Drive Gear | |
26345-73 | 1973 |
26346-70 | 1970 |
26328-74 | 1974 |
26354-93 | 1993 |
624E1 - Oil Pump Internal Cover | |
26225-92 | 1992 |
624G1 - Oil Screen | |
24981-70 | 1970 |
625B1 - Oil Tank | |
62421-90 | 1990 |
627B1 - Oil Drain Plug | |
60348-65B | 1965 |
627E1 - Oil Filler Plug / Dipstick | |
62649-90 | 1990 |
62685-95A | 1995 |
62433-95 | 1995 |
62647-90 | 1990 |
37071-87 | 1987 |
37075-87 | 1987 |
62681-92A | 1992 |
627E2 - Sight Glass | |
45042-96 | 1996 |
627F1 - Oil Filter | |
63538-92 | 1992 |
63813-90 | 1990 |
627H1 - Oil Line | |
33520-92 | 1992 |
627K1 - Oil Line Fitting | |
26352-95A | 1995 |
63523-92A | 1992 |
62375-57A | 1957 |
63533-41A | 1941 |
627M1 - Oil Pressure Regulator Valve | |
26856-89A | 1989 |
628A1 - PT Lubrication and Cooling Miscellaneous Component | |
61131-92 | 1992 |
63528-92 | 1992 |
63525-92 | 1992 |
628B1 - PT Lubrication and Cooling Mounting Bracket | |
26381-92B | 1992 |
648K1 - Exhaust Miscellaneous Component | |
65670-90A | 1990 |
649A1 - Muffler | |
65388-95 | 1995 |
649C1 - Muffler Tailpipe / Outlet | |
65669-95 | 1995 |
65668-95 | 1995 |
654A1 - Exhaust Shield | |
65746-95 | 1995 |
65376-95A | 2010 |
65701-95 | 1995 |
65813-95 | 1995 |
65379-95 | 1995 |
655A1 - Muffler Mount | |
65674-95 | 1995 |
655C1 - Exhaust Mounting Bracket | |
65695-95 | 1995 |
656A1 - Exhaust Flex-Coupling | |
65826-90A | 1991 |
658A1 - Exhaust Catalyst | |
65747-90A | 1990 |
65844-95A | 1995 |
65868-91A | 1991 |
659A1 - Exhaust Clamp | |
65296-95A | 1995 |
65302-82A | 1982 |
659B1 - Exhaust Flange | |
65328-83A | 2010 |
660A1 - Battery | |
65989-90B | 1990 |
660E1 - Ground Strap | |
70276-95 | 1995 |
70276-96 | 1996 |
70041-95 | 1995 |
660F1 - Negative Battery Cable | |
70103-96 | 1996 |
70103-95 | 1995 |
660G1 - Positive Battery Cable | |
70102-90A | 1990 |
70102-96A | 1996 |
660H1 - Positive Battery Cable Boot | |
31662-90 | 1990 |
670A1 - Tachometer | |
67042-95A | 2000 |
677A1 - Headlight | |
68705-93A | 1993 |
67757-92 | 1992 |
67730-91 | 1991 |
67733-91A | 1991 |
67763-92A | 1993 |
67769-93 | 1993 |
67834-83 | 1983 |
67790-93A | 1993 |
67781-92A | 1993 |
67705-92 | 1992 |
67698-81D | 2001 |
67685-92 | 1992 |
67772-80 | 1980 |
677B1 - Headlight sub-component | |
67880-94 | 1994 |
677C1 - Headlight Support Bracket | |
67805-92 | 1992 |
678A1 - Taillight | |
68049-93B | 2007 |
68033-90 | 1990 |
68123-73 | 1973 |
68048-93B | 1995 |
68026-73 | 1973 |
68032-90 | 1990 |
68457-86 | 1986 |
68027-90 | 1990 |
68036-91 | 1991 |
678B1 - Taillight Housing | |
68513-95A | 2010 |
678D1 - Turnsignal | |
67822-88 | 1988 |
68424-89 | 1989 |
68410-87B | 1987 |
68709-94 | 1994 |
68407-86 | 1986 |
68403-86A | 1986 |
68408-86D | 1986 |
67828-88A | 1988 |
68555-87 | 1987 |
67827-88A | 1988 |
68803-95 | 2005 |
68763-94 | 1994 |
68745-93 | 1993 |
68480-93A | 1993 |
67829-88 | 1988 |
68456-89 | 1989 |
68406-86C | 1986 |
68540-96 | 1996 |
68760-94 | 1994 |
68802-95 | 1995 |
71591-92 | 1992 |
68710-94 | 1994 |
68516-95 | 1995 |
68430-89A | 1989 |
678E1 - Turnsignal Lens | |
68566-90 | 1990 |
68507-90 | 1990 |
68516-92 | 1992 |
679B1 - Reflector | |
59272-90 | 1990 |
59287-92 | 1992 |
60019-93A | 1993 |
59259-90 | 1990 |
59295-94 | 1994 |
59293-94 | 1994 |
59290-92 | 1992 |
59289-92 | 1992 |
59288-92 | 1992 |
59988-72A | 1972 |
59296-94 | 1994 |
59251-90 | 1990 |
679D1 - License Plate Bracket | |
59983-75 | 1975 |
59626-84 | 1984 |
60001-55 | 1955 |
59979-93 | 1993 |
59986-75 | 1975 |
59984-73 | 1973 |
680A1 - Decorative Light | |
70559-71 | 1971 |
680B1 - Emergency Light | |
67691-92 | 1992 |
680C1 - Incandescent Bulb | |
67136-85 | 1985 |
68572-64B | 1964 |
68169-90A | 1990 |
68168-89A | 1989 |
68024-94 | 1994 |
68163-84 | 1984 |
53439-79 | 1979 |
68329-03 | 2003 |
52441-95 | 1995 |
53438-92 | 1992 |
690C1 - Horn | |
69060-90H | 2014 |
692C1 - Electrical Miscellaneous Component | |
70580-89 | 1989 |
70588-95 | 1995 |
68023-92A | 1993 |
71146-94 | 1994 |
68551-95 | 1995 |
68024-92A | 1993 |
71555-90 | 1990 |
72342-90A | 1999 |
68020-92A | 1993 |
11411 | 2013 |
72051-77A | 1977 |
66333-90 | 1990 |
72176-94 | 1994 |
33900-59C | 1959 |
68021-92A | 1993 |
70579-65 | 1965 |
692C2 - Electrical Mounting Bracket | |
31640-91 | 1991 |
47132-95 | 1995 |
47132-96 | 1996 |
70986-96 | 1996 |
67085-95 | 1995 |
67053-95 | 1995 |
66033-96 | 1996 |
69120-91 | 1991 |
67103-95 | 1995 |
69125-65 | 1965 |
69011-95 | 1995 |
67338-97 | 1997 |
66366-90 | 1990 |
70984-90A | 1990 |
31998-91A | 1992 |
70987-90B | 1990 |
69062-91A | 1991 |
69126-92 | 1992 |
692D1 - Fuse | |
74589-73 | 2019 |
74587-94 | 1994 |
74599-77B | 1977 |
692E1 - Fuse / Relay Block | |
72216-94 | 1994 |
692F1 - Wire Harness | |
70344-95 | 1995 |
70047-82 | 1982 |
69631-95 | 1995 |
69558-96 | 1996 |
69558-95 | 1995 |
72152-94 | 1994 |
70339-91B | 1991 |
67777-80A | 1981 |
75047-88 | 1988 |
70091-95 | 1995 |
26567-95 | 1995 |
692G1 - Conduit / Sheathing / Sleeving | |
70558-71 | 1971 |
72366-95 | 1995 |
70556-71 | 1971 |
70555-69 | 1969 |
72249-94 | 1994 |
72266-94 | 1994 |
70554-69 | 1969 |
70552-69 | 1969 |
70551-69 | 1969 |
70553-69 | 1969 |
692G2 - Wire Guide | |
45096-95A | 1995 |
27580-88 | 1988 |
692H1 - Connector | |
73152-96BK | 1996 |
70586-93 | 1993 |
70302-90 | 1990 |
70289-89 | 1989 |
72206-94 | 1994 |
72116-94BK | 1994 |
72138-94GY | 1994 |
72108-94BK | 1994 |
74536-77A | 1977 |
24922-93 | 1993 |
27250-96B | 1996 |
72118-94BK | 1994 |
9848 | Unknown |
9847 | Unknown |
72040-71 | 1971 |
72113-94BK | 1994 |
67184-94 | 1994 |
70293-87A | 1989 |
72102-94BK | 1994 |
29954-71A | 1971 |
72276-74 | 1974 |
29312-95 | 1995 |
72156-94 | 1994 |
70305-90 | 1990 |
68650-92 | 1992 |
70288-81 | 1981 |
70587-93 | 1993 |
72036-71 | 1971 |
72205-94 | 1994 |
72148-94 | 1994 |
73198-96 | 1996 |
72035-71 | 1971 |
72199-94 | 1994 |
72275-74 | 1974 |
72153-94 | 1994 |
692H2 - Terminal | |
9875 | 1985 |
9898 | Unknown |
9905 | Unknown |
72210-94 | 1994 |
72365-96 | 1996 |
72290-94 | 1994 |
72218-94 | 1994 |
72242-94 | 1994 |
66000-80 | 1980 |
72208-94 | 1994 |
72291-94 | 1994 |
9840 | Unknown |
9843 | Unknown |
9842 | Unknown |
9937 | Unknown |
9863 | Unknown |
9856 | Unknown |
9857 | Unknown |
9858 | Unknown |
72241-94A | 1994 |
72207-94 | 1994 |
72217-94 | 1994 |
9866 | Unknown |
692K1 - Connector / Terminal Seal | |
72142-94 | 1994 |
72038-71 | 1971 |
72173-94 | 1994 |
72112-94BK | 1994 |
72039-71A | 1971 |
72039-71 | 1971 |
67191-94 | 1994 |
692L1 - Wire Harness sub-component | |
73162-96BK | 1996 |
72503-90 | 1990 |
70345-84 | 1984 |
72195-94 | 1994 |
74539-77A | 1979 |
70347-84 | 1984 |
70585-93 | 1993 |
70504-81 | 1981 |
73190-96 | 1996 |
10102 | Unknown |
73103-96BK | 1996 |
9897 | Unknown |
73156-96BK | 1996 |
73106-96BK | 1996 |
72044-71A | 1971 |
73112-96BK | 1996 |
72038-71A | 1971 |
72043-71A | 1971 |
72143-94 | 1994 |
72106-94BK | 1994 |
73110-96BK | 1996 |
73160-96BK | 1996 |
72103-94BK | 1994 |
72163-94BK | 1994 |
73191-96 | 1996 |
72146-94 | 1994 |
72190-94 | 1994 |
56073-83 | 1983 |
73104-96BK | 1996 |
73102-96BK | 1996 |
72056-92 | 1992 |
72295-94 | 1994 |
72191-94 | 1994 |
72046-79 | 1979 |
72158-94 | 1994 |
73154-96BK | 1996 |
73108-96BK | 1996 |
709B1 - Instrument Cluster or Speedometer | |
92061-95 | 1995 |
67190-89 | 1989 |
67018-95B | 1995 |
67178-95C | 2001 |
67257-95C | 2008 |
67256-95C | 2000 |
71246-95 | 1995 |
67178-96C | 2001 |
67025-95C | 2000 |
67179-95C | 2000 |
67298-95B | 1995 |
61244-02 | 2002 |
67271-94A | 1995 |
67255-95C | 2000 |
66361-90 | 1990 |
67177-95C | 2001 |
67025-96C | 2001 |
67301-95C | 1995 |
75049-88C | 1988 |
61223-02 | 2002 |
709B2 - Fuel Gauge | |
61400-94 | 1994 |
75062-90A | 1990 |
75067-94A | 1995 |
75058-88 | 1988 |
709E1 - Tank Console | |
67185-95 | 1995 |
48047-95A | 1995 |
714A1 - Ignition Switch | |
71313-96A | 1996 |
71428-90B | 1990 |
70250-95A | 1995 |
714B1 - Mechanical Switch | |
26569-96 | 1996 |
26566-91 | 1991 |
714D1 - Relay | |
31504-91B | 2000 |
715A1 - Hand Control | |
71684-06A | 2006 |
71590-92A | 1992 |
71598-92 | 1992 |
67854-98 | 1998 |
70218-87A | 1987 |
71597-92 | 1992 |
71568-82A | 1982 |
71557-93 | 1993 |
71564-82A | 1982 |
70219-87 | 1987 |
71563-82A | 1982 |
71564-96 | 1996 |
71563-96 | 1996 |
71568-96A | 1996 |
71598-96A | 2010 |
71682-06A | 2006 |
71591-96A | 2010 |
71567-96 | 1996 |
71621-08 | 2008 |
71567-82 | 1982 |
71589-92 | 1992 |
747A1 - Voltage Regulator | |
74519-88A | 1988 |
902A1 - Saddlebag | |
91184-96A | 1996 |
90818-96A | 1996 |
91185-96A | 1996 |
90818-94 | 1994 |
90817-96 | 1996 |
90817-94 | 1994 |
902E1 - Saddlebag Bottom | |
90823-94 | 1994 |
59294-94 | 1994 |
903A1 - Lockset | |
71421-90B | 1990 |
71450-04 | 2004 |
903B1 - Key or Key-set | |
71452-91A | 1991 |
936B1 - Cleaner | |
43594-96 | 1996 |
43499-96 | 1996 |
960ZA - UNASSIGNED | |
27051-90A | 1991 |
6499 | Unknown |
Part No. | Description | Part and Model(s) |
---|---|---|
67880-94 | BOOT |
Part No. | Description | Part and Model(s) |
---|---|---|
10014 | CLAMP | |
10080 | CLAMP | |
10102 | CLIP | INSTRUMENTS - FXDWG (1 OF 2): |
11105 | O-RING | |
11132A | O-RING | |
11143 | RETAINING RING | |
11145A | O-RING | |
11147B | O-RING | |
11150 | RETAINING RING | |
11157 | O-RING | |
11165 | QUAD SEAL | |
12035B | OIL SEAL | |
12045 | SEAL | |
12052A | OIL SEAL | |
12066A | OIL SEAL | |
12067B | OIL SEAL | |
1311D | SCREW | |
16715-83 | STUD | |
16800-84A | GASKET | |
17358-84B | GASKET | |
25416-70A | O-RING | |
26995-86B | SEAL | |
2720 | SCREW | |
2952A | SCREW | |
31430-94 | WASHER | |
31433-84A | WASHER | |
3275 | SCREW | |
33126-94 | LOCKPLATE | |
33318-85 | LOCKING TAB | |
3655A | SCREW | |
3658 | SCREW | |
36801-87C | GASKET | |
4132 | SCREW | |
41731-88A | GASKET | |
41733-88 | GASKET | |
43567-92 | SCREW | |
45378-87 | OIL SEAL | |
45405-75A | SCREW | |
45733-48 | OIL SEAL | |
45845-77 | O-RING | |
45858-77 | DRAIN SCREW | |
4740A | SCREW | |
47519-83A | OIL SEAL | |
48300-60 | ROLLER BEARING | |
53156-86 | BUSHING | |
60539-94B | GASKET | |
60567-90C | GASKET | |
60678-85 | RETAINING RING | |
63858-49 | GASKET | |
63859-95B | GASKET | |
6516HW | WASHER | |
65324-83B | GASKET | |
65325-83A | RETAINING RING | |
6702 | WASHER | |
7041 | LOCKWASHER | |
739A | PLUG | |
7593 | NUT | |
7716 | LOCKNUT | |
856A | SCREW | |
9052 | ROLLER BEARING | |
9955 | CLAMP |
Part No. | Description | Part and Model(s) |
---|---|---|
44063-83C | PAD SET | |
45875-84A | OIL SEAL |
Part No. | Description | Part and Model(s) |
---|---|---|
70345-84 | RETAINER | |
71621-08 | SWITCH KIT | |
72023-51E | SWITCH KIT |
Part No. | Description | Part and Model(s) |
---|---|---|
37909-90 | RETAINING RING | |
37911-90 | FRICTION PLATE |
Part No. | Description | Part and Model(s) |
---|---|---|
34611-65A | PEG |
Part No. | Description | Part and Model(s) |
---|---|---|
27002-89 | SEAL RING | |
27361-76A | DIAPHRAGM | |
29229-88D | CABLE | |
65296-95A | CLAMP KIT |
Part No. | Description | Part and Model(s) |
---|---|---|
68168-89A | BULB | |
68329-03 | BULB | |
68572-64B | BULB |
Part No. | Description | Part and Model(s) |
---|---|---|
95582-47 | WEIGHT | |
95594-84A | WEIGHT | |
95595-84A | WEIGHT |
Part No. | Description | Part and Model(s) |
---|---|---|
43157-83A | VALVE STEM ASSEMBLY |
