OLIEFILTERDEKSELSET
J008102005-04-05
ALGEMEEN
Setnummer
62448-01
Modellen
Deze set past op alle Softail®-modellen vanaf 2000, behalve modellen uitgerust met oliekoelerset 62913-00 of cilinderbasiskap, onderdeelnr. 32753-01.
Setinhoud
Zie Afbeelding 6 en Tabel 1.
INSTALLEREN
OPMERKING
Voer deze installatie uit wanneer de motor afgekoeld is. Het installeren van het oliefilterdeksel wanneer de motor heet is, kan ernstige verwondingen veroorzaken.
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, dient u voordat u verder gaat de accukabels (de minkabel (-) eerst) los te koppelen. (00307a)
WAARSCHUWINGKoppel eerst de minkabel (-) van de accu los. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00049a)
OPMERKING
Zie de Afbeelding 6 voor afmetingen en posities van de bevestigingen, en plaatsing van de onderlegringen.

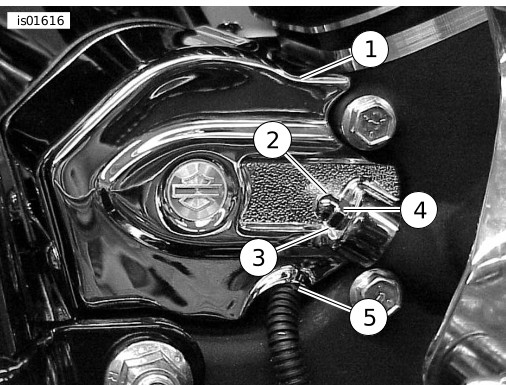

| 1. | Koppel de accukabels af, de minkabel (-) eerst. |
Afbeelding 1. Geïnstalleerde montagesteun van de oliefilterdeksel | ||||||||||||
| 2. | Zie Afbeelding 1. Verwijder de twee schroeven (1) waarmee de spanningsregelaarsteun (2) aan het motorfietsframe bevestigd is, en bewaar deze. Noteer voor latere installatie, de massadraadaansluiting (3) aan één van deze schroeven. Noteer de massadraadaansluiting aan de aangegeven bout, voor latere installatie. | |||||||||||||
| 3. | Zie Afbeelding 1. Houd de massadraad op zijn plaats en plaats de montagesteun (4) van de oliefilterdeksel over de montagegaten voor de spanningsregelaar in het motorfietsframe. | |||||||||||||
| 4. | Bevestig de spanningsregelaarsteun op de montagesteun van de oliefilterdeksel, zoals aangegeven. Vergeet niet de in stap 2 afgekoppelde massadraad weer op dezelfde plaats aan te brengen. Haal de schroeven aan tot 7,9–11,3 N·m (70–100 in-lbs). |

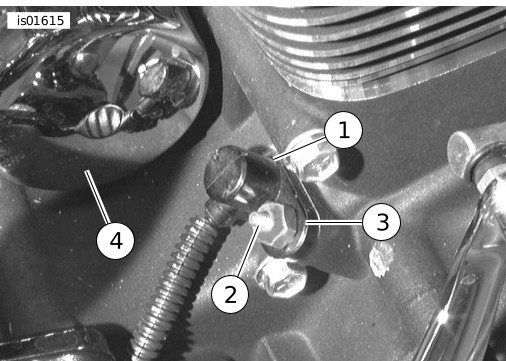

Afbeelding 2. Installeren van het tapeind | ||||||||||||
| 5. | Zie Afbeelding 2. Verwijder de schroef waarmee de krukaspositiesensor (1) aan de motor is bevestigd en gooi deze weg. | |||||||||||||
| 6. | Bevestig de krukaspositiesensor aan het motorblok met behulp van de geleverde oliefilterdekseltapeind (2) en de gegolfde onderlegring (3). Haal het tapeind aan tot 10,2–13,6 N·m (90–120 in-lbs). |

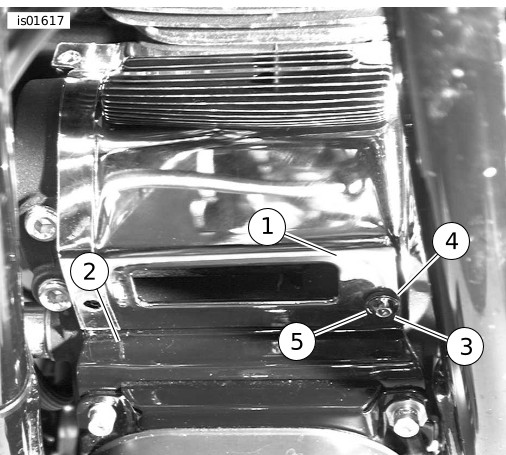

Afbeelding 3. Dopmoerinstallatie, linkerdeksel | ||||||||||||
| 7. | Zie Afbeelding 3. Bevestig de linker filterdeksel (1), zoals afgebeeld, losjes met behulp van de nylon onderlegring (2), gegolfde onderlegring (3) en dopmoer (4) aan het tapeind. Plaats de krukaspositiesensordraad (5) onder de uitsparing in het zijdeksel. |

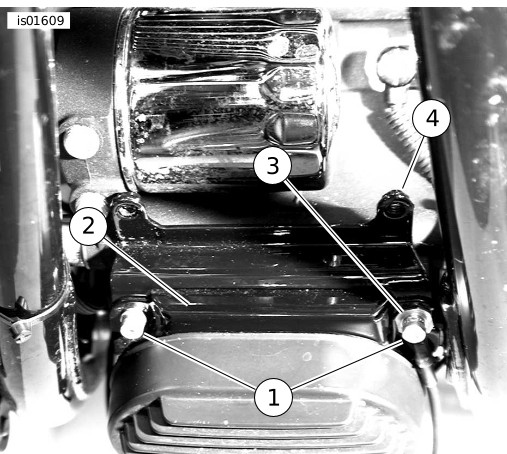

Afbeelding 4. Boutinstallatie, linkerdeksel | ||||||||||||
| 8. | Zie Afbeelding 4. Bevestig de linker filterdeksel (1), zoals afgebeeld, losjes met behulp van de schroef (3), gegolfde onderlegring (4) en nylon onderlegring (5) aan de montagesteun (2). |

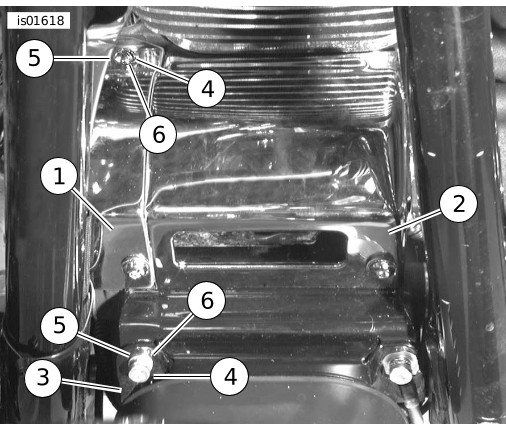

Afbeelding 5. Boutinstallatie, rechterdeksel | ||||||||||||
| 9. | Zie Afbeelding 5. Bevestig het rechter filterdeksel (1), zoals afgebeeld, losjes aan het linker filterdeksel van het filter (2) en de montagesteun (3), met behulp van de schroef (4), gegolfde onderlegring (5) en nylon onderlegring (6). | |||||||||||||
| 10. | Haal de schroeven aan tot 4,5 N·m (40 in-lbs). Haal de dopmoer aan tot 3,4 N·m (30 in-lbs). OPMERKING Onthoud de procedure voor het verwijderen en installeren van het oliefilterdeksel; deze is noodzakelijk bij elke olieverversing. Het oliefilterdeksel moet verwijderd worden voor vervanging van het oliefilter. Het is niet nodig de oliefilterdekselsteun en het krukaspositiesensortapeind te verwijderen. | |||||||||||||
| WAARSCHUWING Sluit eerst de pluskabel (+) van de accu aan. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00068a) | ||||||||||||||
| 11. | Sluit de accukabels aan, de pluskabel eerst. |
SERVICEONDERDELEN

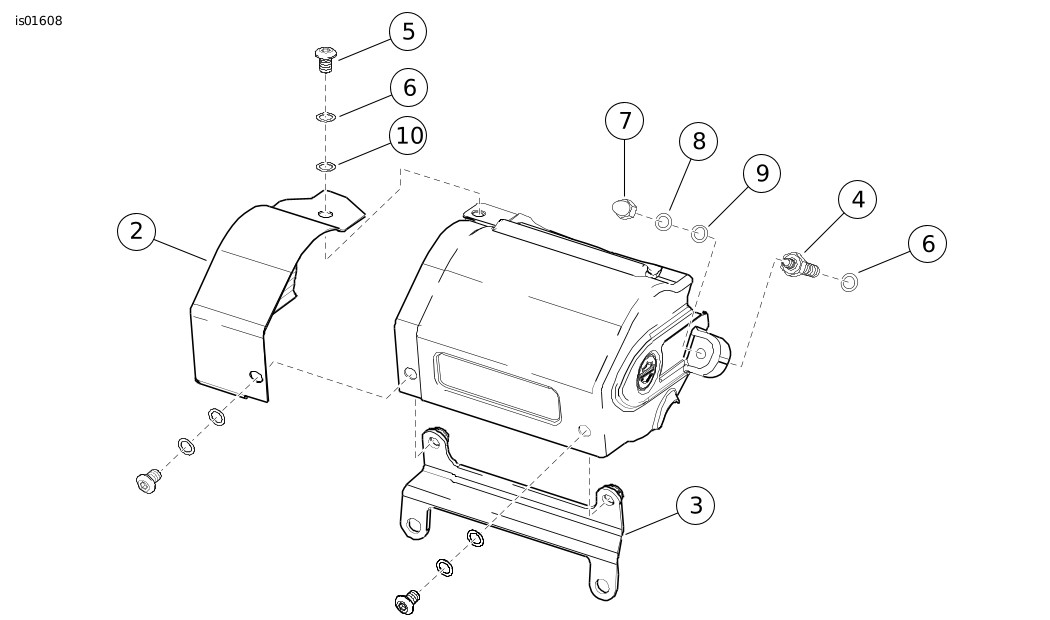

Afbeelding 6. Serviceonderdelen: Oliefilterdekselset
Tabel 1. Serviceonderdelen: Oliefilterdekselset
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Oliefilterdeksel, links | Niet afzonderlijk verkrijgbaar | 6 | Gegolfde onderlegring, 1/4 inch (4) | 62975-01 | |
2 | Oliefilterdeksel, rechts | Niet afzonderlijk verkrijgbaar | 7 | Dopmoer, verchroomd, 10-24 | 62976-01 | |
3 | Montagesteun | Niet afzonderlijk verkrijgbaar | 8 | Gegolfde onderlegring, 3/16 inch | 62959-01 | |
4 | Montagetapeind | Niet afzonderlijk verkrijgbaar | 9 | Nylon onderlegring, 3/16 inch | 62916-01 | |
5 | Bolkopschroef, verchroomd (3) | 62915-01 | 10 | Nylon onderlegring, 1/4 inch (3) | 62917-01 |
