ÖLFILTERDECKELSATZ
J008102005-04-05
ALLGEMEINES
Satz-Nummer
62448-01
Modelle
Dieser Nachrüstsatz eignet sich für alle Softail®-Modelle ab 2000 mit Ausnahme von Modellen, die mit dem Ölkühlersatz 62913-00 oder der Zylindersockelabdeckung, Teilenummer 32753-01, ausgerüstet sind.
Inhalt des Satzes
EINBAU
HINWEIS
Zum Einbau dieses Artikels muss der Motor kalt sein. Beim Einbau des Ölfilterdeckelsatzes bei heißem Motor besteht Verletzungsgefahr!
WARNUNG
Um ein versehentliches Anlassen des Fahrzeugs zu vermeiden, vor Durchführung der Arbeiten die Batteriekabel (Minuskabel [-] zuerst) abklemmen, da es sonst zu schweren oder tödlichen Verletzungen kommen kann. (00307a)
WARNUNG
Das Batterieminuskabel (–) zuerst abklemmen. Kommt das Pluskabel (+) bei angeschlossenem Minuskabel (-) versehentlich in Kontakt mit Masse, können die daraus resultierenden Funken eine Explosion der Batterie verursachen, die zu schweren oder tödlichen Verletzungen führen kann. (00049a)
HINWEIS
Zu den Größen und Positionen der Befestigungsteile sowie zur Anbringung der Unterlegscheiben siehe Abbildung 6.
1. Die Batteriekabel, Minuskabel zuerst, abklemmen.
1Schraube (2)
2Spannungsreglerhalterung
3Massekabelanschluss
4Ölfilterdeckel-Befestigungshalterung

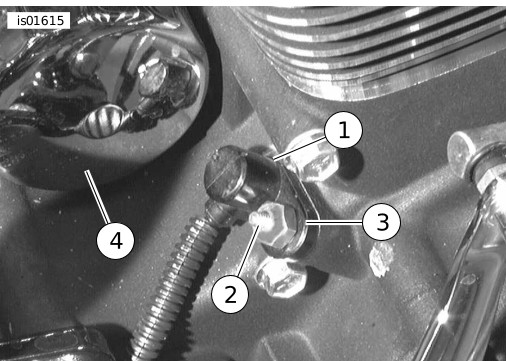

Abbildung 1. Ölfilterdeckel-Halterung eingebaut
2. Siehe Abbildung 1. Die beiden Schrauben (1), mit denen die Spannungsreglerhalterung (2) am Motorradfahrgestell befestigt ist, ausbauen und aufbewahren. Für den Wiedereinbau den Massekabelanschluss (3) an einer der Schrauben beachten. Für den Wiedereinbau den Massekabelanschluss zur angezeigten Schraube beachten.
3. Siehe Abbildung 1. Das Massekabel in Position halten und die Ölfilterdeckel-Befestigungshalterung (4) auf die Spannungsregler-Befestigungslöcher im Fahrgestell ausrichten.
4. Die Spannungsreglerhalterung wie abgebildet über der Ölfilterdeckel-Befestigungshalterung anbringen. Das in Schritt 2 abgeklemmte Massekabel wieder an der Stelle anbringen, von der es zuvor abgeklemmt worden war. Die Schrauben auf ein Drehmoment von 7,9–11,3 N·m (70–100 in-lbs) anziehen.
1Kurbelwellenstellungssensor
2Ölfilter-Befestigungsbolzen
3Wellenscheibe
4Ölfilter (nur als Beispiel)

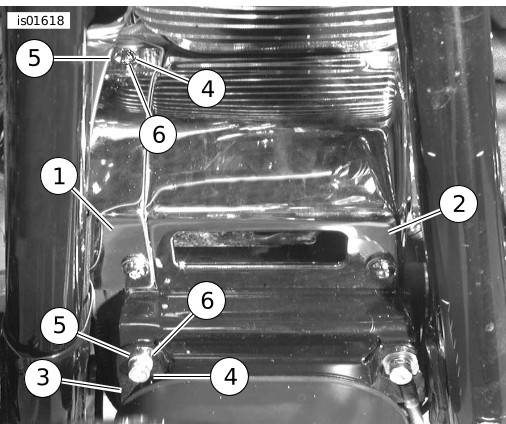

Abbildung 2. Anbringen des Stehbolzens
5. Siehe Abbildung 2. Die Schraube, mit welcher der Kurbelwellenstellungssensor (1) am Motor befestigt ist, ausbauen und entsorgen.
6. Den Kurbelwellenstellungssensor mit dem mitgelieferten Ölfilterdeckel-Befestigungsbolzen (2) und der Wellenscheibe (3) am Motor anbringen. Den Stehbolzen auf ein Drehmoment von 10,2–13,6 N·m (90–120 in-lbs) anziehen.
1Linker Ölfilterdeckel
2Unterlegscheibe, Nylon
3Wellenscheibe
4Hutmutter
5Kabel des Kurbelwellenstellungssensors

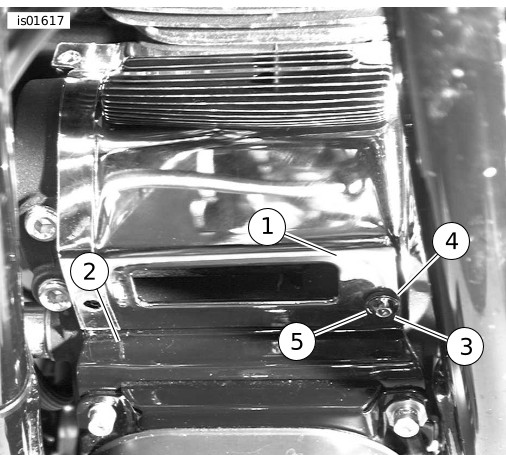

Abbildung 3. Einbau der Hutmutter, linksseitiger Deckel
7. Siehe Abbildung 3. Den linksseitigen Filterdeckel (1) mit der Nylonscheibe (2), der Wellenscheibe (3) und der Hutmutter (4) wie abgebildet lose am Stehbolzen anbringen. Das Kabel des Kurbelwellenstellungssensors (5) unter der Aussparung des seitlichen Deckels suchen.
1Linker Filterdeckel
2Befestigungshalterung
3Schraube
4Wellenscheibe
5Unterlegscheibe, Nylon

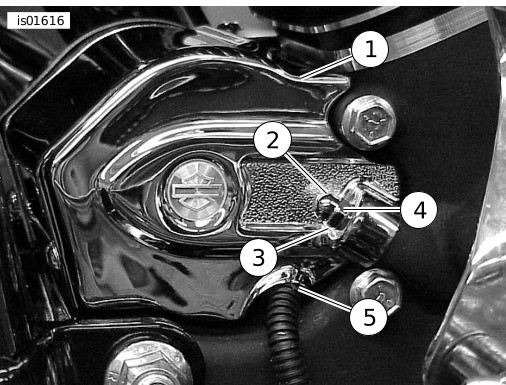

Abbildung 4. Einbau der Schraube, linksseitiger Deckel
8. Siehe Abbildung 4. Den linksseitigen Filterdeckel (1) mit der Schraube (3), der Wellenscheibe (4) und der Nylonscheibe (5) lose wie abgebildet an der Befestigungshalterung (2) anbringen.
1Rechter Filterdeckel
2Linker Filterdeckel
3Befestigungshalterung
4Schraube
5Wellenscheibe
6Unterlegscheibe, Nylon

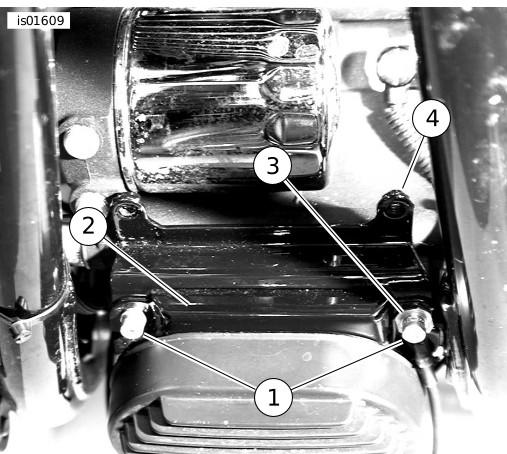

Abbildung 5. Einbau der Schraube, rechtsseitiger Deckel
9. Siehe Abbildung 5. Den rechtsseitigen Filterdeckel (1) mit der Schraube (4), der Wellenscheibe (5) und der Nylonscheibe (6) wie abgebildet am linksseitigen Filterdeckel (2) und der Befestigungshalterung (3) anbringen.
10. Die Schrauben auf ein Drehmoment von 4,5 N·m (40 in-lbs) anziehen. Die Hutmutter auf ein Drehmoment von 3,4 N·m (30 in-lbs) anziehen.
HINWEIS
Beachten Sie die Aus- und Einbausequenz der Ölfilterdeckelschrauben bei jedem Ölwechsel! Zum Ölfilterwechsel muss der Ölfilterdeckel ausgebaut werden. Die Ölfilterdeckelhalterung und der Stehbolzen des Kurbelwellenstellungssensors brauchen dabei jedoch nicht abgenommen zu werden.
WARNUNG
Die Batterie anschließen, das Batteriepluskabel (+) zuerst. Kommt das Pluskabel (+) bei angeschlossenem Minuskabel (-) versehentlich in Kontakt mit Masse, können die daraus resultierenden Funken eine Explosion der Batterie verursachen, die zu schweren oder tödlichen Verletzungen führen kann. (00068a)
11. Die Batteriekabel wieder anschließen, Pluskabel zuerst.
ERSATZTEILE

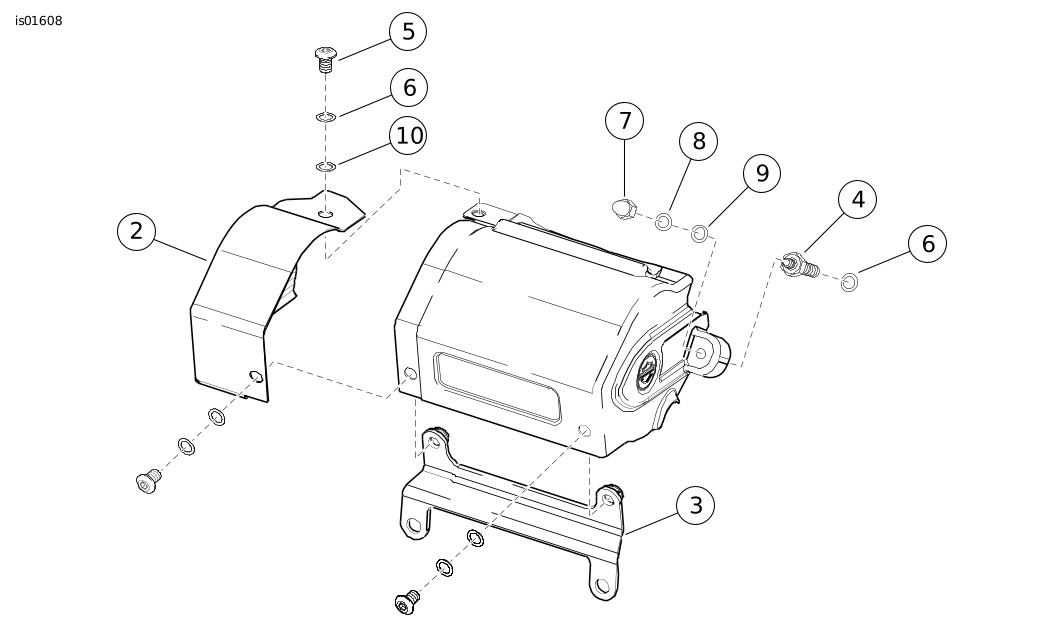

Abbildung 6. Ersatzteile: Ölfilterdeckelsatz
Tabelle 1. Ersatzteile: Ölfilterdeckelsatz
Teil
Beschreibung (Menge)
Teile-Nr.
Teil
Beschreibung (Menge)
Teile-Nr.
1
Ölfilterdeckel, linke Seite
Nicht einzeln
erhältlich
6
Wellenscheibe, 1/4 Zoll (4)
62975-01
2
Ölfilterdeckel, rechte Seite
Nicht einzeln
erhältlich
7
Hutmutter, Chrom, 10-24
62976-01
3
Befestigungshalterung
Nicht einzeln
erhältlich
8
Wellenscheibe, 3/16 Zoll
62959-01
4
Befestigungsbolzen
Nicht einzeln
erhältlich
9
Unterlegscheibe, Nylon, 3/16 Zoll
62916-01
5
Rundkopfschraube, Chrom (3)
62915-01
10
Unterlegscheibe, Nylon, 1/4 Zoll (3)
62917-01
