KIT ANTENNA AM/FM (ATTACCO DEL TOUR-PAK)
J008782005-07-18
GENERALITÀ
Numero kit
76251-98
Modelli
Questo kit è adatto alle motociclette modello Touring FL 1998 e successivi.
Parti supplementari occorrenti
Parte richiesta prima dell’installazione di un kit radio e di un Tour-Pak®. Rivolgersi a un concessionario Harley-Davidson per la scelta della radio e per conoscere la disponibilità dei Tour-Pak King o Chopped in tinta originale da abbinare al proprio veicolo, e per conoscere quali articoli aggiuntivi potrebbero essere necessari per montare la radio e il Tour-Pak sul proprio modello.
AVVERTENZA
La sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso un concessionario Harley-Davidson.
Contenuto del kit
Vedere la Figura 4 e la Tabella 1.
INSTALLAZIONE
NOTA
La Harley-Davidson raccomanda vivamente di installare l’antenna nel punto indicato. In questa posizione, l’antenna provocherà un’interferenza minima con l’apertura e la chiusura del coperchio del Tour-Pak.
Preparazione del Tour-Pak
1. Vedere il manuale di manutenzione e seguire le istruzioni pertinenti alla rimozione della borsa portapacchi sinistra.
2. Aprire il coperchio del Tour-Pak e svuotarlo del contenuto.
3. Modelli con tappetino di gomma: rimuovere il tappetino. Modelli con rivestimento sagomato: aprire la tasca portacarte e rimuovere i dadi ciechi con le rondelle piatte. Rimuovere la tasca portacarte e il rivestimento.
1Linea mediana del Tour-Pak
2Praticare un foro con una punta da 13,5 mm (17/32 in)
3Praticare un foro con una punta da 6,4 mm (1/4 in)
Figura 1. Punto di foratura per l’antenna AM/FM sul Tour-Pak
4. Vedere la Figura 1. Misurare e determinare il centro (1) della parete posteriore esterna del Tour-Pak.
5. Applicare una striscia larga 51 mm (2 in) di nastro adesivo dalla cima al fondo passando sopra il centro approssimativo della parete posteriore esterna del Tour-Pak.
6. Misurare nuovamente con molta attenzione, e segnare il centro vicino alla sommità della striscia di nastro. Misurare e segnare il centro vicino al fondo della striscia. Tracciare una linea tra il segno superiore e quello inferiore.
7. Mantenendosi di fronte al nastro, misurare 235 mm (9-1/4 in) tra la linea mediana e il lato sinistro della parete posteriore esterna del Tour-Pak.
8. Applicare una striscia larga 51 mm (2 in) di nastro adesivo tra la sommità e il punto che si trova all’incirca a metà strada in basso lungo la parete posteriore esterna del Tour-Pak alla distanza di 235 mm (9-1/4 in) dalla linea mediana.
9. Misurare nuovamente con grande attenzione, e segnare il nastro a 235 mm (9-1/4 in) dalla linea mediana, vicino alla sommità della striscia di nastro e ancora una volta vicino al fondo della striscia. Tracciare una linea tra il segno superiore e quello inferiore.
10. Misurare verso il basso 31,8 mm (1-1/4 in) dal bordo superiore del Tour-Pak sulla linea verticale sinistra, e tracciare una breve linea orizzontale (2) trasversalmente alla linea verticale.
11. Misurare verso il basso 38,1 mm (1-1/2 in) dalla prima linea orizzontale, e tracciare un’altra breve linea orizzontale (3) trasversalmente alla linea verticale.
12. Marcare il centro delle linee che si incrociano con un punzone, poi:
a. praticare due fori di guida da 3 mm (1/8 in) attraverso la parete del Tour-Pak,
b. praticare un foro da 13,5 mm (17/32 in) attraverso il foro di guida superiore, quindi
c. praticare un foro da 6,4 mm (1/4 in) attraverso il foro di guida inferiore.
13. Rimuovere il nastro. Rimuovere la bava e gli spigoli taglienti. Pulire la superficie del Tour-Pak per eliminare ogni residuo di nastro con una miscela dal 50 al 70 % di alcol isopropilico e dal 30 al 50 % di acqua distillata.
1Linea mediana del Tour-Pak
2Piastra di sostegno
3Praticare un foro con una punta da 19 mm (3/4 in)
Figura 2. Punto di foratura per il cavo dell’antenna AM/FM (Tour-Pak tipo 1)
14. Se si pratica il foro nel Tour-Pak per far passare il filo in corrispondenza del bordo anteriore inferiore sinistro: andare al punto 15. Se NON SI PRATICA il foro nel Tour-Pak per far passare il filo in corrispondenza del bordo anteriore inferiore sinistro, E:se l’interno del Tour-Pak presenta una finitura LUCIDA, DI COLORE GRIGIO MEDIO (Tour-Pak tipo 1): Se l’interno del Tour-Pak presenta una finitura NERA OPACA (Tour-Pak tipo 2):
a. Vedere la Figura 2. Misurare e determinare il centro (1) della piastra di sostegno (2) che copre il pavimento del Tour-Pak.
b. Applicare una striscia larga 51 mm (2 in) di nastro adesivo tra la parte anteriore e la parte posteriore all’incirca a metà strada giù per il centro approssimativo della piastra di sostegno.
c. Procedendo con molta attenzione, misurare nuovamente, e marcare il centro della piastra di sostegno sul davanti della striscia di nastro, e di nuovo vicino al retro. Tracciare una linea retta che passa per i due segni.
d. Mantenendosi di fronte al nastro, misurare 190 mm (7-1/2 in) tra la linea mediana e il pavimento sinistro del Tour-Pak.
e. Applicare una striscia larga 51 mm (2 in) di nastro adesivo sul pavimento del Tour-Pak di fronte alla piastra di sostegno alla distanza di 190 mm (7-1/2 in) dalla linea mediana, tra la piastra di sostegno e la parete anteriore.
f. Procedendo con molta attenzione, misurare di nuovo, e marcare il nastro a 190 mm (7-1/2 in) dalla linea mediana, vicino alla parete anteriore e, di nuovo, vicino alla piastra di sostegno. Tracciare una linea tra i due segni.
g. Misurare in avanti 16 mm (5/8 in) dal bordo anteriore della piastra di sostegno, e tracciare una breve linea trasversalmente alla linea tracciata al punto precedente.
h. Segnare il centro delle linee incrociate con un punzone, quindi praticare un foro di guida con una punta da 3 mm (1/8 in) nel pavimento del Tour-Pak.
i. Applicare una striscia larga 51 mm (2 in) di nastro adesivo sulla superficie esterna del pavimento del Tour-Pak, centrata sul foro di guida. Praticare un foro nel nastro in corrispondenza del foro di guida.
j. Da sotto il Tour-Pak praticare un foro con una punta da 19 mm (3/4 in) dall’esterno verso l’interno del Tour-Pak.
k. Rimuovere il nastro. Rimuovere la bava e gli spigoli taglienti. Pulire le superfici interne ed esterne del Tour-Pak per eliminare ogni residuo di nastro con una miscela dal 50 al 70 % di alcol isopropilico e dal 30 al 50 % di acqua distillata.
l. Vedere la Figura 3. Misurare e determinare il centro (1) della parete anteriore interna del Tour-Pak.
m. Applicare una striscia larga 51 mm (2 in) di nastro adesivo dalla cima al fondo passando sopra il centro approssimativo della parete anteriore interna del Tour-Pak.
n. Misurare nuovamente con molta attenzione, e segnare il centro vicino alla sommità della striscia di nastro. Misurare e segnare il centro vicino al fondo della striscia. Tracciare una linea tra il segno superiore e quello inferiore.
o. Mantenendosi di fronte al nastro, misurare 162 mm (6-3/8 in) tra la linea mediana e la parete anteriore sinistra del Tour-Pak. Non seguire la curva della parete, ma misurare diritto fino all’altro lato. Vedere la Figura 3 nel riquadro piccolo.
p. Applicare una striscia larga 51 mm (2 in) di nastro adesivo tra il fondo e il punto che si trova all’incirca a metà strada in alto lungo la parete anteriore interna del Tour-Pak alla distanza di 162 mm (6-3/8 in) dalla linea mediana.
q. Misurare nuovamente con grande attenzione, e segnare il nastro a 162 mm (6-3/8 in) direttamente dalla linea mediana, vicino alla sommità della striscia di nastro, e nuovamente accanto al fondo della striscia. Tracciare una linea tra il segno superiore e quello inferiore.
r. Per il Tour-Pak King: misurare verso il basso 193 mm (7-19/32 in) dal bordo superiore del Tour-Pak. Per il Tour-Pak Chopped: misurare verso il basso 117 mm (4-19/32 in) dal bordo superiore del Tour-Pak. Tracciare una breve linea orizzontale trasversalmente alla linea verticale.
s. Segnare il centro delle linee incrociate con un punzone, quindi praticare un foro di guida con una punta da 3 mm (1/8 in) nella parete anteriore del Tour-Pak.
t. Applicare una striscia di nastro adesivo sulla superficie esterna della parete anteriore del Tour-Pak, centrata sul foro di guida. Praticare un foro nel nastro in corrispondenza del foro di guida.
u. Dall’esterno del Tour-Pak, praticare un foro con una punta da 19 mm (3/4 in) attraverso il foro di guida verso l’interno.
v. Rimuovere il nastro. Rimuovere la bava e gli spigoli taglienti. Pulire le superfici interne ed esterne del Tour-Pak per eliminare ogni residuo di nastro con una miscela dal 50 al 70 % di alcol isopropilico e dal 30 al 50 % di acqua distillata.

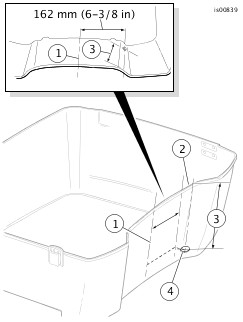

1Linea mediana del Tour-Pak
2Misurare dalla sommità della base del Tour-Pak
3Tour-Pak King; misurare 193 mm (7-19/32 in) Tour-Pak Chopped; 117 mm (4-19/32 in)
4Praticare un foro con una punta da 19 mm (3/4 in)
Figura 3. Punto di foratura per il cavo dell’antenna AM/FM (Tour-Pak tipo 2)
Montaggio dell’antenna
  1. Vedere la Figura 4. Prendere il gruppo base dell’antenna (3) dal kit. Rimuovere il dado esagonale (8) e la rondella di sicurezza a denti interni (7) dal gruppo della presa (6) sulla base.
  2. Montare la guarnizione (9) sulla base dell’antenna.
  3. Con il prigioniero dell’alberino dell’antenna (5) rivolto in su, posizionare il gruppo della base sopra i fori praticati in precedenza nella parete posteriore esterna del Tour-Pak. Assicurarsi che il gruppo della presa (6) passi nel foro più grande (superiore).
  4. Posizionare la piastra di rinforzo dell’antenna (10) all’interno del Tour-Pak. Prendere il cavo di massa (13) dal kit, quindi posizionare il terminale ad anello grande sopra il gruppo della presa. Usare il dado esagonale (8) e la rondella di sicurezza (7) per fissare il cavo di massa al gruppo della presa, ma per il momento non stringere a fondo.
  5. Attaccare l’altra estremità del cavo di massa ad una delle viti di montaggio sul pavimento del Tour-Pak.
    1. Tenendo ferma la testa della vite, rimuovere il controdado cieco di nylon, la rondella e il distanziale sul lato inferiore che fissano il Tour-Pak contro la guida laterale del portabagagli.
    2. Rimuovere la vite e la rondella piatta dal foro, e posizionare il piccolo terminale ad anello del cavo di massa sulla parte filettata della vite. Rimettere la vite nel foro.
    3. Sul lato inferiore del portabagagli, installare il distanziale (con il lato concavo rivolto verso l’alto), la rondella piatta e il controdado cieco di nylon sulla vite. Con la concavità del distanziale in linea con la guida del portabagagli, tenere fermo il dado e serrare la vite ad una coppia di 10,8-13,5 N·m (96-120 in-lb).
  6. Installare la vite TORX® (11) e la piccola rondella di sicurezza (12) nel foro più piccolo (inferiore) della piastra di rinforzo dell’antenna, nella base di quest’ultima. Serrare la vite a fondo. Serrare il dado esagonale a fondo.
  7. Avvitare il gruppo dell’alberino dell’antenna (1) sull’adattatore della base dell’antenna (5), e usare una chiave a brugola da 2 mm per serrare saldamente la vite di blocco al fondo del gruppo dell’alberino per mantenerlo in posizione.
Collegamento dell’antenna
NOTA
Il cavo dell’antenna viene attaccato all’elemento del telaio in fabbrica, per proteggerlo da possibili danni finché non venga collegato all’antenna.
  1. Vedere il manuale di manutenzione e seguire le istruzioni pertinenti alla rimozione del coperchio sinistro. Individuare il cavo dell’antenna arrotolato o ripiegato (attaccato all’elemento del telaio con una fascetta fermacavi).
  2. Tagliare la fascetta fermacavi che trattiene il cavo dell’antenna.
  3. Fare passare il cavo dell’antenna all’indietro, fino all’attacco anteriore del portabagagli, quindi lungo l’interno del portabagagli e in alto nel foro presente nell’angolo anteriore sinistro del fondo del Tour-Pak.
  4. Inserire il connettore del cavo dell’antenna nella base dell’antenna.
  5. Stringere il dado zigrinato per fissare il connettore alla base dell’antenna.
  6. Assicurarsi di aver fatto passare nel Tour-Pak un tratto di cavo lungo a sufficienza, in modo tale che il cavo poggi di piatto sul fondo del Tour-Pak. Utilizzare le fascette fermacavi (15) del kit per fissare il cavo dell’antenna al sostegno del Tour-Pak secondo necessità.
  7. Installare l’occhiello (14) sul cavo dell’antenna vicino al foro nel Tour-Pak. Procedendo con cautela, inserire l’occhiello nel foro per sigillare l’apertura attorno al cavo.
  8. Installare nuovamente il tappetino di gomma o il rivestimento sagomato. Chiudere il coperchio del Tour-Pak.
  9. Rimuovere la carenatura esterna e il parabrezza. Vedere CARENATURA ESTERNA/PARABREZZA, RIMOZIONE nel manuale di manutenzione.
    10. NOTA
    Per evitare possibili danni all’impianto audio, controllare che il commutatore a chiave di accensione/delle luci sia su OFF (spento).
  10. Individuare l’estremità anteriore del cavo dell’antenna (attaccato al cablaggio principale con del nastro). Tagliare il nastro che fissa il cavo dell’antenna.
  11. Fare passare il cavo dell’antenna fino alla radio.
  12. Inserire il connettore del cavo dell’antenna nel retro della radio.
  13. Stringere il dado zigrinato per fissare il connettore alla radio.
  14. Utilizzare le cinghie del kit per fissare il cavo dell’antenna ai cablaggi esistenti all’interno della carenatura.
    15. NOTA
    Per evitare possibili danni all’impianto audio, controllare che il commutatore a chiave di accensione/delle luci sia su OFF (spento) prima di reinstallare il maxi fusibile.
  15. Portare il commutatore a chiave di accensione/delle luci su ACCESS (accessori).
  16. Verificare il corretto funzionamento della radio.
  17. Reinstallare la carenatura esterna e il parabrezza. Vedere CARENATURA ESTERNA/PARABREZZA, INSTALLAZIONE nel manuale di manutenzione.
PARTI DI RICAMBIO

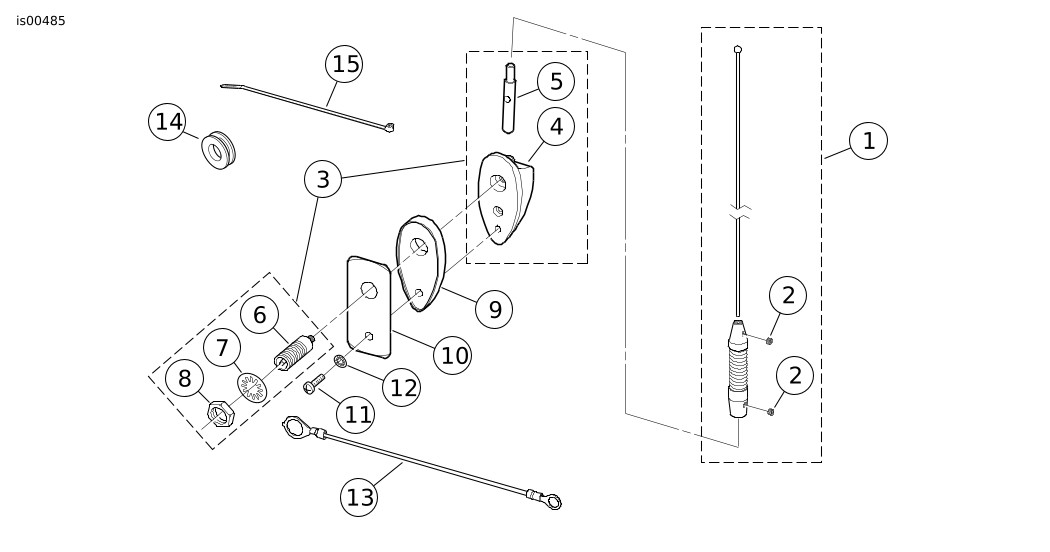

Figura 4. Parti di ricambio, antenna AM/ FM con attacco per il Tour-Pak
Tabella 1. Tabella delle parti di ricambio
Elemento
Descrizione (quantità)
Numero codice
1
Gruppo albero, antenna
76306-98
2
  • Vite di blocco, punto concavo, M4 x 3 mm (2)
3248
3
Gruppo base dell’antenna (include gli elementi dal 4 all’8)
76252-86
4
  • Base, antenna
Parte non venduta separatamente
5
  • Adattatore, antenna
Parte non venduta separatamente
6
  • Gruppo presa
76258-86
7
  • Rondella di sicurezza, a denti interni, 1/2 pollice
7129
8
  • Controdado esagonale, 1/2-20
76259-86
9
Guarnizione, base dell’antenna
76255-86
10
Piastra di rinforzo
76253-86
11
Vite lavorata, a testa tronco conica, TORX
2576
12
Rondella di sicurezza, a denti interni, No 10
7118
13
Cavo di massa, antenna AM/FM
70465-86A
14
Occhiello
11486
15
Cinghia (10)
10006
