Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
Contenuto del kit
Tabella 1. Contenuto del kit
Quantità
Descrizione
1
Rivestimento destro
1
Rivestimento sinistro
2
Pezzi di nastro di fissaggio a strappo
INSTALLAZIONE
Tagliare con attenzione ciascun pezzo di nastro di fissaggio nelle lunghezze seguenti: (1) pezzo da 152,4 mm (6 in), (2) pezzi da 127 mm (5 in), (1) pezzo da 50,8 mm (2 in), (1) pezzo da 25,4 mm (1 in).
Rimuovere il rivestimento dai pezzi di nastro e porre i pezzi di nastro nelle posizioni illustrate in Figura 1. Il pezzo di nastro da 152,4 mm (6 in) va nel lato interno del vano.

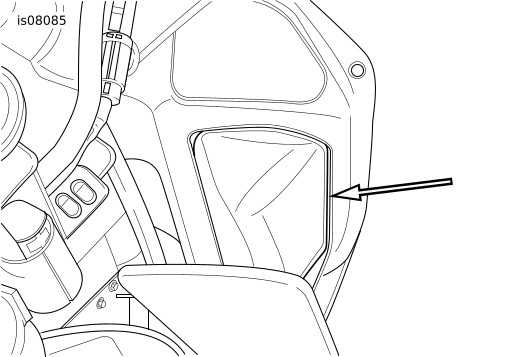

Vedere Figura 2. Porre il rivestimento nel vano assicurandosi che la finitura in cima al rivestimento sia ben attaccata al nastro. I rivestimenti, destro e sinistro, sono tagliati in modo da poterli inserire nei vani corrispondenti. I rivestimenti possono essere rimossi e lavati quando necessario con acqua e sapone.
1
127 mm (5 in)
2
50,8 mm (2 in)
3
25,4 mm (1 in)
4
152,4 mm (6 in)

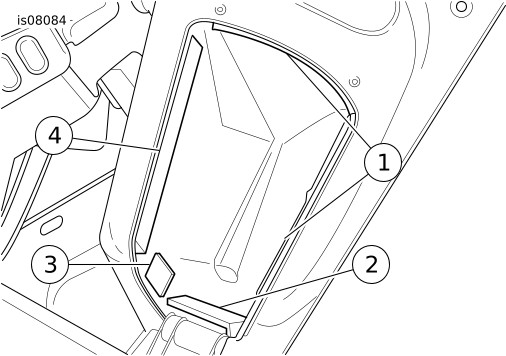

Figura 1. Applicazione nastro (mostrato il lato destro)
