HARLEY-DAVIDSON AGM-SINETÖIDYT 12 VOLTIN AKUT
J015752018-05-03
YLEISTÄ
Sarjan numero
65948-00B, 65989-90B, 65991-82B, 66010-82B, 65958-04B, 65989-97D, 66010-97D, 66000206, 66000207, 66000208, 66000209, 66000210, 66000211, 66000212
Mallit
Mallien sovitustiedot ovat P&A-myyntiluettelossa ja sivun www.harley-davidson.com Parts and Accessories (Osat ja lisävarusteet) -osiossa (vain englanniksi).
Takuu- ja säätökäytännöt
Tämä akku vaihdetaan maksutta, jos siinä havaitaan materiaali-, tai valmistusvirhe 24 kuukauden sisällä uuden ajoneuvon ostopäivästä tai 12 kuukautta OTC-ostopäivästä. Tätä takuuta ei voi siirtää, ja se voidaan mitätöidä muovinhoitoaineiden, vääränlaisten elektrolyyttien, laiminlyönnin tai väärinkäytön vuoksi.
Lisäosia tarvitaan
VAROITUSKuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Noudata korjaamokäsikirjan menettelyjä. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00333b)
HUOMAUTUS
Tässä ohjelehdessä viitataan korjaamokäsikirjan tietoihin. Tätä asennusta varten tarvitaan Harley-Davidson -jälleenmyyjiltä saatava huolto-opas.
Sarjan sisältö
Sarjan mukana ei tule varaosia.
Akkujen yleiset tiedot
Kaikki AGM-akut ovat pysyvästi suljettuja, huoltovapaita, venttiilisäädeltyjä, lyijy/kalsium- ja rikkihappoakkuja. Akut toimitetaan valmiiksi ladattuina ja valmiina käyttöä varten. Älä koskaan yritä avata akkua mistään syystä.
VAROITUSAkut sisältävät rikkihappoa, joka voi aiheuttaa vakavia silmävammoja ja ihovaurioita. Käytä akkua käsitellessäsi kasvosuojusta, kumikäsineitä ja suojavaatteita. PIDÄ AKUT POISSA LASTEN ULOTTUVILTA. (00063a)
VAROITUSÄlä koskaan irrota akun varoitustarraa. Tarran tiedot on luettava ja ymmärrettävä, jotta kuolemaan ja vakavaan loukkaantumiseen johtavat tapaturmat voidaan välttää. (00064b)
Taulukko 1. Akkunesteen neutralointi
Fyysinen sijainti | Toimet |
|---|---|
Ulkoinen | Huuhtele vedellä. |
Sisäinen | Juo runsaasti maitoa tai vettä ja sitten magnesiummaitoa, kasviöljyä tai raakoja kananmunia. Soita heti lääkärille. |
Silmät | Huuhtele vedellä ja hakeudu välittömästi lääkärin hoitoon. |
VAROITUSAkut, akun navat, liittimet ja niihin liittyvät osat sisältävät lyijyä ja lyijy-yhdisteitä, jotka Kalifornian osavaltion viranomaisten mukaan voivat aiheuttaa syöpää, syntymäepämuodostumia tai muita lisääntymisvaurioita. Pese kädet käsittelyn jälkeen. (00019e)
Kuva 1. Akun varoitustarra
KUNNOSSAPITO JA HUOLTO
Jännitteen mittaaminen
Katso Taulukko 2 . Jännitemittaus antaa yleiskuvan akun kunnosta. Varmista jännitemittarilla, että akku on latautunut täyteen. Jos avoimen virtapiirin (irrotettu) jännitelukema on alle 12,7 V, lataa akku ja tarkista sitten jännite uudelleen, kun akkua on ladattu yhdestä kahteen tuntiin. Jos jännitelukema on 12,7 V tai enemmän, suorita kuormitustesti.
Taulukko 2. Volttimittarin testi akun latausolosuhteille
JÄNNITE (OCV) | LATAUKSEN TILA |
|---|---|
12,7 V | 100 % |
12,6 V | 75 % |
12,3 V | 50% |
12,0 V | 25 % |
11,8 V | 0% |
Irtikytkeminen ja irrottaminen
Katso huolto-oppaasta tarkat irrotus- ja poistovaiheet. Kiinnitä huomiota kaikkiin käyttöoppaan varoituksiin ja huomioihin ja poista akku akkukotelosta.
Akun lataus
VAROITUSAkut sisältävät rikkihappoa, joka voi aiheuttaa vakavia silmävammoja ja ihovaurioita. Käytä akkua käsitellessäsi kasvosuojusta, kumikäsineitä ja suojavaatteita. PIDÄ AKUT POISSA LASTEN ULOTTUVILTA. (00063a)
| 1. | Älä koskaan lataa akkua, ennen kuin olet lukenut käytettävän laturin käyttöohjeet. | |
| 2. | Määritä akun varaustila mittaamalla jännite. Katso AKUN TESTAUS, VOLTTIMITTARITESTI. Jos akku on ladattava, siirry vaiheeseen 3. | |
HUOMAUTUS Irrota akku moottoripyörästä ennen lataamista. Akusta mahdollisesti vuotavat elektrolyytit vahingoittavat moottoripyörän osia. (00213a) VAROITUSLatauksen aikana vapautuva vetykaasu voi aiheuttaa räjähdysvaaran, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. Huolehdi riittävästä ilmanvaihdosta akkua ladatessasi. Tupakointi, avotuli ja kipinät ovat aina kiellettyjä akun lähistöllä. PIDÄ AKUT POISSA LASTEN ULOTTUVILTA. (00065a) | ||
| 3. | Lue oikeaa huolto-opasta ja poista akku moottoripyörästä. Aseta akku vaakasuoralle alustalle. | |
| 4. | Tarkista akku vahinkojen varalta. Vaihda akku, jos se on näkyvästi vahingoittunut tai jäätynyt. | |
| 5. | Tarkista akkulaturi, varmista, että sen johdoissa ei ole vaurioita ja että ne eivät ole hankautuneet tai löysät. | |
| VAROITUS Katkaise laturista virta tai irrota sen virtajohto pistorasiasta, ennen kuin liität laturin kaapelit akkuun. Jos virta on kytkettynä laturiin, kaapelien liittäminen voi aiheuttaa kipinöitä ja akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00066a) HUOMAUTUS Älä sekoita seuraavissa vaiheissa kuvattuja akkulaturin kytkentöjä, jotta moottoripyörän latausjärjestelmä ei vahingoittuisi. (00214a) | ||
| 6. | Liitä laturin punainen kaapeli akun positiiviseen (+) napaan. | |
| 7. | Liitä laturin musta kaapeli akun negatiiviseen napaan (-). | |
| VAROITUS Latauksen aikana vapautuva vetykaasu voi aiheuttaa räjähdysvaaran, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. Huolehdi riittävästä ilmanvaihdosta akkua ladatessasi. Tupakointi, avotuli ja kipinät ovat aina kiellettyjä akun lähistöllä. PIDÄ AKUT POISSA LASTEN ULOTTUVILTA. (00065a) VAROITUSAkun kuumeneminen voi aiheuttaa elektrolyyttien kaasuuntumista tai ruiskuamista, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. Irrota laturi virtalähteestä tai katkaise siitä virta ja anna akun jäähtyä. (00412b) HUOMAUTUS Jos akusta vapautuu liikaa kaasua latauksen aikana, pienennä latausvirtaa. Ylikuumeneminen voi aiheuttaa levyn vääristymisen, kuivumisen, sisäisen oikosulun tai vaurion. (00413b) | ||
| 8. | Katso latauksen edellytykset kohdasta Taulukko 3. Siirry pois akun luota ja kytke akkulaturi päälle. |
Taulukko 3. Akun latausnopeudet / arvioidut ajat
Ampeeritunnit Osanumero | Lataustila | Tyypilliset latausajat (tuntia) | ||||
|---|---|---|---|---|---|---|
Jännite | % latauksesta | 5 ampeerin laturi | 2 ampeerin laturi | 1,5 ampeerin laturi | 0,75 ampeerin laturi | |
12 ampeerituntia 65958-04B, 65948-00B | 12,7 V | 100 % | Täysikokoinen | Täysikokoinen | Täysikokoinen | Täysikokoinen |
12,6 V | 75 % | 1.6 | 2.5 | 3.0 | 5.0 | |
12,3 V | 50% | 2.2 | 4.0 | 5.0 | 9.0 | |
12,0 V | 25 % | 2.8 | 5.5 | 7.0 | 13.0 | |
11,8 V | 0% | 3.4 | 7.0 | 9.0 | 17.0 | |
7.5-19 ampeerituntia 65989-90B, 65991-82B, 65989-97D | 12,7 V | 100 % | Täysikokoinen | Täysikokoinen | Täysikokoinen | Täysikokoinen |
12,6 V | 75 % | 2.0 | 3.4 | 4.2 | 7.3 | |
12,3 V | 50% | 2.9 | 5.8 | 7.3 | 13.7 | |
12,0 V | 25 % | 3,9 | 8,1 | 10.5 | 20.0 | |
11,8 V | 0% | 4.8 | 10.5 | 13.7 | 26.3 | |
28 ampeerituntia 66010-82B, 66010-97D | 12,7 V | 100 % | Täysikokoinen | Täysikokoinen | Täysikokoinen | Täysikokoinen |
12,6 V | 75 % | 2.4 | 4.5 | 5.7 | 10.3 | |
12,3 V | 50% | 3.8 | 8.0 | 10.3 | 19.7 | |
12,0 V | 25 % | 5.2 | 11.5 | 15.0 | 29.0 | |
11,8 V | 0% | 6.6 | 15.0 | 19.7 | 38.3 | |
Perustuu Deltranilta saatavilla olevien Battery Tender ™ -laturien kokoihin. Ajat on tarjottu viitteeksi. Laturit ovat automaattisia. Jatka lataamista, kunnes laturi näyttää akun olevan täynnä. Osanumeron viimeinen numero voi muuttua. | ||||||
VAROITUSKatkaise laturista virta tai irrota sen virtajohto pistorasiasta, ennen kuin irrotat laturin kaapelit akusta. Jos laturiin on kytketty virta, kaapelien irrottaminen voi aiheuttaa kipinöitä ja akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00067a)
- Kun akku on latautunut täyteen, katkaise laturin virta tai irrota sen virtajohto seinästä ja irrota laturin musta kaapeli akun negatiivisesta (-) navasta.
- Irrota akkulaturin punainen kaapeli akun positiivisesta (+) navasta.
- Merkitse akun latauspäivä muistiin.
Akun säilytys
VAROITUSAkut sisältävät rikkihappoa, joka voi aiheuttaa vakavia silmävammoja ja ihovaurioita. Käytä akkua käsitellessäsi kasvosuojusta, kumikäsineitä ja suojavaatteita. PIDÄ AKUT POISSA LASTEN ULOTTUVILTA. (00063a)
HUOMAUTUS
Älä päästä akkua purkautumaan aivan tyhjiin. Purkautuneen akun elektrolyyttineste jäätyy helposti. Mitä heikompi akun varaus on, sitä helpommin neste jäätyy ja saattaa rikkoa akun kotelon. (00218a)
Jos moottoripyörän on tarkoitus seistä useita kuukausia (esimerkiksi talvikuukausien ajan), irrota akku moottoripyörästä ja lataa se täyteen. Katso AKUN LATAAMINEN.
Katso Kuva 2 . Itsepurkautuminen on normaalia ja sitä tapahtuu jatkuvasti ympäristön lämpötilasta ja akun varauksesta riippuvalla nopeudella. Akku purkautuu itsestään nopeammin korkeissa lämpötiloissa. Voit hidastaa itsepurkautumista säilyttämällä akkua viileässä (ei kylmässä) ja kuivassa paikassa.
Lataa akku joka kuukausi, jos sitä säilytetään alle 16 ° C:n lämpötilassa. (60 °F). Lataa akku useammin, jos sitä säilytetään lämpimässä paikassa, jossa lämpötila on yli 16 °C. (60 °F).
HUOMAUTUS
Voit käyttää Harley-Davidsonin varausta valvovia akkulatureita ylläpitääksesi akun varausta pidempiä aikoja ilman ylilatauksen vaaraa.
Kun palautat akkua käyttöön pitkän varastoinnin jälkeen, katso kohdan AKUN LATAAMINEN ohjeet.
| 1 | Tilavuus |
| 2 | Käyttämättömien kuukausien määrä |
Kuva 2. Akun itsepurkautumisnopeus
ASENTAMINEN
Akun kaapelien reititys
Reititä kaikki akkukaapelit asianmukaisen korjaamokäsikirjan ohjeiden mukaisesti.
Akun asentaminen ja kytkeminen
| 1. | Puhdista mahdollinen hapettuminen/korroosio akun kaapeliliitännöistä ja sivele akun liittimiin ja kaapeliliitäntöihin ohut kerros Harley-Davidsonin sähköliitäntöjen voiteluainetta (99861-02). | |||||||||||
| 2. | Aseta täyteen ladattu akku moottoripyörään oikeaan asentoon. Katso oikea huolto-opas. |

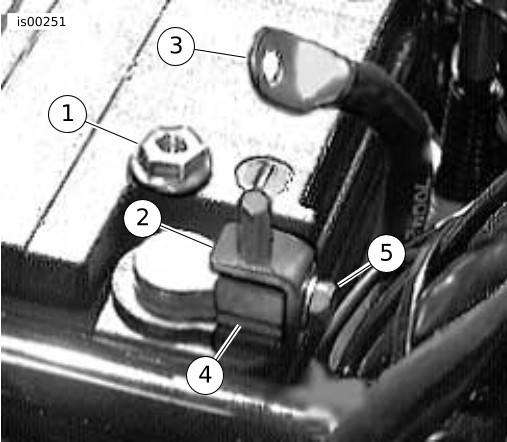

Kuva 3. Liittimen sovitinsarja | ||||||||||
HUOMAUTUS Liitä kaapelit oikeisiin napoihin. Muuten pyörän sähköjärjestelmä voi vahingoittua. (00215a) VAROITUSAkut sisältävät rikkihappoa, joka voi aiheuttaa vakavia silmävammoja ja ihovaurioita. Käytä akkua käsitellessäsi kasvosuojusta, kumikäsineitä ja suojavaatteita. PIDÄ AKUT POISSA LASTEN ULOTTUVILTA. (00063a) VAROITUSLiitä akun pluskaapeli (+) ensin. Jos positiivinen (+) kaapeli osuu pyörän runkoon, kun negatiivinen (-) kaapeli on liitettynä, syntyy kipinöitä, jotka voivat aiheuttaa akun räjähtämisen, mikä voi johtaa kuolemaan tai vakavaan loukkaantumiseen. (00068a) HUOMAUTUS Älä kiristä kaapelikenkiä liikaa. Käytä ohjearvojen mukaista momenttia. Pulttien liikakiristys voi vahingoittaa akun napoja. (00216a) | ||||||||||||
| 3. | Katso lisätietoja käyttöoppaasta ja yhdistä akku. Useimpien mallien tapauksessa pujota pultti akun positiivisen kaapelin (punainen) läpi akun positiivisen navan (+) kierrereikään. Kiristä. Pujota pultti akun negatiivisen kaapelin (-) (musta) läpi akun negatiivisen navan (-) kierrereikään. Kiristä. Vääntömomentti: 6,8–7,9 N·m (60–70 in-lbs) Navan pultti HUOMAUTUS Akku (osanumero 66010-82B) vaatii akun napasovitinsarjan, käytettäessä vuosimallin 1980-1992 moottoripyörissä. Tämän sovitinsarjan osanumero on 66056-00 ja se toimitetaan akun mukana. | |||||||||||
| 4. | Käytä sovitinsarjaa akulle (osa nro 66010-82B) operoidessa vuosimallin 1980-1992 ajoneuvoja seuraavalla tavalla: a. Katso Kuva 3 . Syötä jo olemassa oleva liitinpultti adapterin reiän läpi ja kiinnitä sovitin liittimeen. Kiristä pultti. b. Aseta akkukaapeli sovittimen ruuviliitännän päälle ja kiinnitä kaapeli sovittimen mutterilla. Kiristä mutteri momenttiin 6,8–7,9 N·m (60–70 in-lbs). c. Toista toimenpide toiselle päätteelle. | |||||||||||
| 5. | Puhdista mahdollinen hapettuminen/korroosio akun kaapeliliitännöistä ja sivele akun liittimiin ja kaapeliliitäntöihin ohut kerros Harley-Davidsonin sähköliitäntöjen voiteluainetta (HD-99861-02). |
HUOMAUTUS
Akun vääränlainen kiinnitys voi johtaa akun virheelliseen toimintaan ja mitätöidä takuun.
- Kiinnitä akku oikean huolto-oppaan ohjeiden mukaisesti.
