KIT AUDIO AVANZATO PER ALTOPARLANTE POSTERIORE
J036532005-06-16
GENERALITÀ
Numero kit
77155-06
Modelli
Questo kit è adatto alle motociclette modelli FLHT (Electra Glide®), FLHTC (Electra Glide Classic), FLHX (Street GlideTM) e FLTR (Road Glide®) 2006 e anni successivi.
Parti supplementari occorrenti
NOTA
Anche se questo kit non è installato da un concessionario Harley-Davidson, il software per gli altoparlanti nella memoria flash della radio installata sulla motocicletta dovrà essere aggiornato presso il concessionario prima che gli altoparlanti possano funzionare.
Sul modello FLHT si dovrà installare preventivamente un kit audio avanzato per radio AM/FM/CD (N° codice 76412-06) e un kit di antenna AM/FM per montaggio su Tour-Pak (N° codice 76317-06).
Su tutti i modelli si dovrà installare preventivamente un Tour-Pak®. Rivolgersi a un concessionario Harley-Davidson per conoscere la disponibilità dei Tour-Pak King o Chopped in tinta originale da abbinare al proprio veicolo, e per conoscere quali articoli aggiuntivi potrebbero essere necessari per montare il Tour-Pak sul proprio modello.
Salvo che quanto segue non sia già stato montato come parte dell’installazione del kit audio avanzato:
Per tutti i modelli è necessario acquistare separatamente un cablaggio di sovrapposizione non Ultra (N° codice 70169-06).
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Attenersi alle procedure appropriate illustrate nel manuale di manutenzione. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00333b)
NOTA
Questo foglio di istruzioni fa riferimento alle informazioni contenute nel manuale di manutenzione. Per questa installazione è necessario disporre di un manuale di manutenzione del proprio modello di motocicletta, disponibile presso un concessionario Harley-Davidson.
INSTALLAZIONE
| 1. | Far aggiornare da un concessionario Harley-Davidson il software per l’altoparlante nella memoria flash della radio AM/FM/CD precedentemente installata. | |
| 2. | Vedere il manuale di manutenzione e seguire le istruzioni pertinenti la rimozione della sella e della borsa portapacchi sinistra. Non è necessario rimuovere la borsa portapacchi destra, ma si può decidere di farlo per non danneggiarla durante l’installazione di questo kit. | |
| 3. | Per rimuovere il maxi fusibile, seguire le istruzioni riportate nel manuale di manutenzione. NOTA Non occorre rimuovere il Tour-Pak dal veicolo per eseguire questa installazione. | |
| 4. | Aprire il coperchio del Tour-Pak e rimuovere tutti gli articoli dalla base del Tour-Pak. | |
| 5. | Modelli con tappetino in gomma: rimuovere il tappetino. Modelli con rivestimento sagomato: aprire la tasca portacarte e rimuovere i dadi ciechi con le rondelle piatte. Rimuovere la tasca portacarte e il rivestimento. | |
| 6. | Prendere dal kit le sagome per l’esecuzione dei fori di sinistra (3) e di destra (4). |  Figura 1. Posizionamento della sagoma (è illustrato il lato destro) |
| 7. | Vedere la Figura 1. Collocare la sagoma di destra aderente all’angolo anteriore destro del Tour-Pak. a. Sistemare l’angolo dentellato sul lato sinistro della sagoma intorno alla chiusura del Tour-Pak. b. Allineare la parte superiore della sagoma immediatamente sotto il bordo superiore del Tour-Pak. c. Applicare del nastro adesivo sui punti indicati sulla sagoma per tenerla ferma. | |
| 8. | Collocare la sagoma di sinistra aderente all’angolo anteriore sinistro del Tour-Pak. a. Sistemare l’angolo dentellato sul lato destro della sagoma intorno alla serratura del Tour-Pak. b. Allineare la parte superiore della sagoma immediatamente sotto il bordo superiore del Tour-Pak. c. Applicare del nastro adesivo come indicato sulla sagoma per tenerla ferma. | |
| 9. | Eseguire i fori al centro dei tre punti indicati su ogni sagoma. Staccare le sagome dal Tour-Pak. NOTA Se la borsa portapacchi destra non è stata rimossa, coprirne la parte superiore con stracci da officina puliti per evitare graffi che potrebbero danneggiare la finitura. | |
| 10. | Eseguire un foro da 9,5 mm (3/8 in) in ognuno dei sei punti indicati. | |
| 11. | Prendere dal kit i due gusci degli altoparlanti (7), sei bulloni a testa esagonale (5) e sei rondelle piatte (6). | |
| 12. | Posizionare il guscio dell’altoparlante sinistro (con la staffa di montaggio, elemento 25, al disotto) sull’angolo anteriore sinistro del Tour-Pak, allineando i tre fori. Montare in modo lasco il guscio dell’altoparlante sul Tour-Pak con tre dei bulloni e le rondelle piatte. | |
| 13. | Posizionare il guscio dell’altoparlante destro sull’angolo anteriore destro del Tour-Pak, allineando i tre fori. Montare in modo lasco il guscio dell’altoparlante sul Tour-Pak con i bulloni e le rondelle piatte rimanenti. | |
| 14. | Allineare i gusci degli altoparlanti sul Tour-Pak. Se necessario, allargare i fori di montaggio con una lima tonda o una raspa e spostare come necessario le casse degli altoparlanti, e serrare alternativamente i bulloni a una coppia di 2,8-4,0 N·m (25-35 in-lb) per fissare saldamente al Tour-Pak i gusci degli altoparlanti. | |
| 15. | Chiudere e bloccare il coperchio del Tour-Pak. | |
| 16. | Staccare delicatamente la parte femmina a 6 vie dal foro sulla cassa dell’altoparlante. | |
| 17. | Prendere dal kit il cablaggio degli altoparlanti posteriori (1). Controllare le due parti maschio sulle due diramazioni lunghe a un’estremità del cablaggio. In una delle parti maschio (etichettata “RIGHT” – destra): Inserire questa parte nel terminale femmina collegata al guscio dell’altoparlante posteriore destro. Nell’altra parte maschio (non etichettata): Inserire questa parte nel terminale femmina collegata al guscio dell’altoparlante posteriore sinistro. a. la cavità 4 ha un filo arancione/nero, b. la cavità 5 ha un filo verde, c. la cavità 6 ha un filo verde chiaro/marrone. d. la cavità 4 ha un filo marrone/bianco, e. la cavità 5 ha un filo marrone, f. la cavità 6 ha un filo bianco/marrone. | |
| 18. | Reinfilare con attenzione il connettore nella cassa di ogni altoparlante e rimontare l’occhiello intorno al foro. | |
| 19. | Passare le diramazioni del cablaggio in avanti sul veicolo: a. Lungo i lati sinistro e destro del sostegno del Tour-Pak. Utilizzare le fascette fermacavi del kit per fissare le diramazioni del cablaggio al sostegno. b. Passare le diramazioni in avanti sulla parte anteriore del parafango, quindi trasferire la diramazione destra sul lato sinistro del telaio. Fissare entrambe le diramazioni del cablaggio al telaio con una fascetta fermacavi. c. Passare il tratto principale in avanti, sistemando il cablaggio all’interno del tubo del telaio ed evitando la testa della vite di montaggio della protezione anteriore della borsa portapacchi in modo che la sella non schiacci il cablaggio. Utilizzare le quattro fascette del kit per fissare il tratto principale del cablaggio al tubo del telaio. d. Passare il cablaggio lungo il lato sinistro della cavità della batteria, continuando in avanti verso il supporto del cablaggio. e. Continuare lungo il lato sinistro del supporto fino alla parte posteriore del serbatoio del combustibile. f. Rimuovere la bulloneria di fissaggio della consolle del serbatoio del combustibile e sollevare la consolle dal serbatoio. g. Passare in avanti il cablaggio dell’amplificatore posteriore sotto il bordo posteriore sinistro della consolle, lungo il lato sinistro della calotta del serbatoio, e all’esterno sotto il bordo anteriore sinistro della consolle. Rimontare la consolle, facendo attenzione a non schiacciare il cablaggio. h. Passare il cablaggio direttamente in basso verso il serbatoio del combustibile e serrarlo con una fascetta fermacavi al cablaggio principale, quanto più vicino possibile al serbatoio. i. Far passare il cablaggio dell’amplificatore posteriore in avanti nella carenatura, fissandolo con le fascette fermacavi al cablaggio principale. |
AVVERTENZAVerificare che lo sterzo sia perfettamente manovrabile e privo di interferenze. Le interferenze con lo sterzo possono provocare la perdita di controllo del veicolo, con conseguenti lesioni gravi o mortali. (00371a)
- Verificare che i fili non si tendano quando il manubrio viene ruotato fino ai fermi della forcella a destra o a sinistra.
- Rimuovere la carenatura esterna e il parabrezza. Vedere CARENATURA ESTERNA/PARABREZZA, RIMOZIONE nel manuale di manutenzione.
- Passare de due diramazioni della parte anteriore del cablaggio degli altoparlanti posteriori all’interno della carenatura lungo il percorso del cablaggio di interconnessione verso la parte superiore sinistra della carenatura interna.
- Individuare il connettore audio del cablaggio di interconnessione [6B] vicino alla parte posteriore della radio.
- Se la parte femmina [6B] non è già connessa a un cablaggio di sovrapposizione, procurarsene uno (N° codice 70169-06, acquistato separatamente). Vedere la Figura 2. Inserire la parte maschio a 6 vie [6A] sul cablaggio di sovrapposizione nella parte femmina [6B]. Inserire la parte femmina a 35 vie della radio [28] nella parte posteriore della radio
- Controllare le due parti maschio a 6 vie all’estremo opposto del cablaggio di sovrapposizione, e le due parti femmina a 6 vie all’estremità del cablaggio degli altoparlanti posteriori. In una delle parti femmina (etichettata “RIGHT” – destra) e in una delle parti maschio (non etichettata): Nelle rimanenti parti maschio e femmina (non etichettate): Inserire ogni parte maschio del cablaggio di sovrapposizione nella parte femmina dell’altoparlante posteriore che ha gli stessi colori dei fili.
- la cavità 4 ha un filo arancione/nero,
- la cavità 5 ha un filo verde,
- la cavità 6 ha un filo verde chiaro/marrone.
- la cavità 4 ha un filo marrone/bianco,
- la cavità 5 ha un filo marrone,
- la cavità 6 ha un filo bianco/marrone.
- Controllare che il commutatore a chiave di accensione/delle luci sia nella posizione OFF (spento). Vedere il manuale di manutenzione e seguire le istruzioni riguardanti la reinstallazione del maxi fusibile.
- Verificare il corretto funzionamento della radio e dei comandi degli altoparlanti.
- Reinstallare la carenatura esterna e il parabrezza. Vedere CARENATURA ESTERNA/PARABREZZA, INSTALLAZIONE nel manuale di manutenzione.
- Vedere il manuale di manutenzione e seguire le istruzioni pertinenti l’installazione della borsa portapacchi sinistra e della sella.
NOTA
Per evitare possibili danni all’impianto audio, controllare che il commutatore a chiave di accensione/delle luci sia su OFF (spento) prima di reinstallare il maxi fusibile.
AVVERTENZADopo aver installato la sella, tirarla verso l’alto per verificare che sia bloccata in posizione. Quando si viaggia in motocicletta, una sella allentata può scivolare, facendo perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00070b)
| 1 | Parte femmina a 35 vie [28] verso la radio AM/FM |
| 2 | Parte maschio a 6 vie [6] |
| 3 | Parte maschio a 6 vie [42] |
| 4 | Parte maschio a 6 vie [41] |
Figura 2. Cablaggio di sovrapposizione non-Ultra

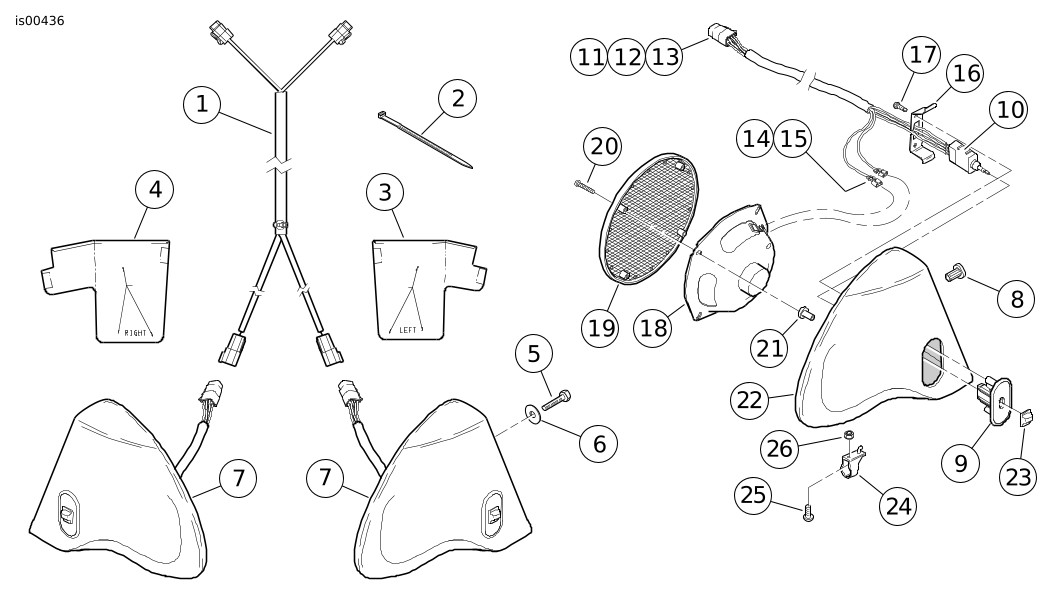

PARTI DI RICAMBIO
Tabella 1. Parti di ricambio, kit altoparlante posteriore
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Cablaggio dell’altoparlante posteriore | 77157-06 |
2 | Fascetta (10) | 10006 |
3 | Sagoma per l’esecuzione dei fori (sinistra) | 94447-04 |
4 | Sagoma per l’esecuzione dei fori (destra) | 94449-04 |
5 | Bullone, testa esagonale, 1/4-20 x 1 pollice (6) | 2551W |
6 | Rondella piatta, diametro esterno 25,4 mm (1 in) (6) | 6036 |
7 | Guscio dell’altoparlante (sinistro) Guscio dell’altoparlante (destro) Vedere la tabella 2 per i componenti disponibili | 76287-06 76288-06 |
Tabella 2. Parti di ricambio, gusci degli altoparlanti posteriori
Kit | Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|---|
Elementi comuni ai gusci destro e sinistro degli altoparlanti posteriori | 8 | Tassello con inserto filettato, 1/4-20 (3) | 5211 |
9 | Scatola interruttore posteriore | 76129-98 | |
10 | Interruttore posteriore | 71834-98 | |
11 | Parte femmina a 6 vie | 74116-98BK | |
12 | Blocco secondario, parte femmina a 6 vie | 74156-98 | |
13 | Terminale femmina (2) | 74191-98 | |
14 | Terminale femmina isolato, 1/4 di pollice | 72290-94 | |
15 | Terminale femmina isolato, 16-20 AWG | 72294-94 | |
16 | Staffa, scatola interruttore posteriore | 76130-98 | |
17 | Vite TORX a testa tronco-conica autofilettante (2) | 3612 | |
18 | Altoparlante, diametro 5-1/4 di pollice, 2 Ohm | 77029-06 | |
19 | Griglia, altoparlante posteriore | 76307-98 | |
20 | Vite TORX a testa tronco-conica, No 6-32 x 1-1/4 di pollice (4) | 2963 | |
21 | Dado passante, No 6-32 (4) | 5210 | |
Elementi appartenenti solo al guscio dell’altoparlante posteriore sinistro 76287-06 | 22 | Cassa altoparlante posteriore sinistro | 76303-98A |
23 | Pomello, MODE-SEL, UP/DN | 71823-98 | |
24 | Staffa di montaggio | 76265-98 | |
25 | Vite, a testa bombata, TORX No 10-24 | 2563 | |
26 | Dado esagonale, con rondella di sicurezza, No 10-24 | 7838 | |
Elementi appartenenti solo al guscio dell’altoparlante posteriore destro 76288-06 | 22 | Cassa altoparlante posteriore destro | 76304-98A |
23 | Pomello, PTT, VOL-/VOL+ | 71814-98 |
Figura 3. Parti di ricambio, kit altoparlanti posteriori
