KIT DE ALTO-FALANTES TRASEIROS DE ÁUDIO AVANÇADO
J036532005-06-16
INFORMAÇÕES GERAIS
Número do kit
77155-06
Modelos
Este kit se adapta às motocicletas modelos FLHT (Electra Glide®), FLHTC (Electra Glide Classic), FLHX (Street GlideTM) e FLTR (Road Glide®) ano 2006 e posteriores.
Peças adicionais necessárias
NOTA
Mesmo no caso deste kit não ser instalado por um distribuidor Harley-Davidson, deverá ser executado um flash do software do alto-falante no rádio instalado na motocicleta no distribuidor antes do funcionamento dos alto-falantes.
Os modelo FLHT exigirão a instalação prévia de um kit de rádio AM/FM/CD áudio avançado (peça N.o 76412-06) e de um kit de antena AM/FM com montagem em Tour-Pak (peça N.o 76317-06).
Todos os modelos exigirão a instalação prévia de uma Tour-Pak®. Consulte um distribuidor Harley-Davidson para obter a disponibilidade de Tour-Paks King ou Chopped com cores correspondentes ao seu veículo, bem como os itens adicionais que podem ser necessários ao montar a Tour-Pak em seu modelo.
A menos que já tenha sido instalada como parte da instalação de outro kit áudio avançado:
Todos os modelos também exigirão a aquisição adicional de um chicote de fios sem revestimento Ultra (peça N.o 70169-06).
ATENÇÃOA segurança do condutor e do passageiro depende da instalação correta deste kit. Use os procedimentos apropriados do Manual de serviço de oficina. Se o procedimento estiver para além das suas capacidades ou não dispuser das ferramentas adequadas, solicite a instalação a um concessionário Harley-Davidson. A instalação inadequada deste kit poderá provocar acidentes mortais ou lesões corporais graves. (00333b)
NOTA
Esta folha de instruções faz referência às informações do Manual de serviço. Um Manual de serviço para o seu modelo de motocicleta é necessário para esta instalação, estando disponível em um distribuidor Harley-Davidson.
INSTALAÇÃO
| 1. | Solicite a um distribuidor Harley-Davidson que execute o flash do software do alto-falante no rádio AM/FM/CD instalado anteriormente. | |
| 2. | Consulte o Manual de serviço e siga as instruções fornecidas para remover o assento e o alforje esquerdo. O alforje do lado direito não necessita ser removido, mas você poderá optar por fazê-lo para evitar danos durante a instalação deste kit. | |
| 3. | Siga as instruções do Manual de serviço para remover o maxi-fuse. NOTA A Tour-Pak não deve ser removida do veículo para executar esta instalação. | |
| 4. | Abra a tampa da Tour-Pak e remova todos os itens de sua base. | |
| 5. | Modelos com tapete de borracha: remova o tapete. Modelos com forro moldado: abra o compartimento de mapas e remova as porcas cegas com as arruela lisas. Remova o compartimento de mapas e o revestimento. | |

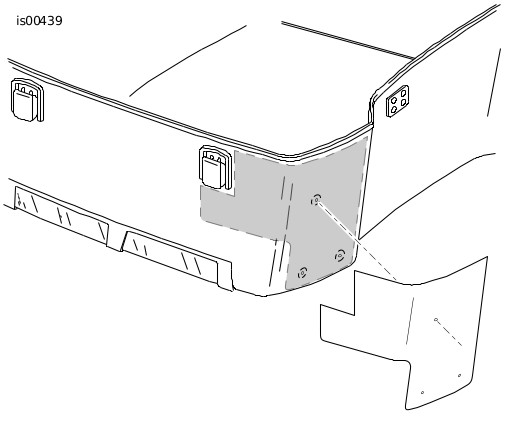

| 6. | Pegue os gabaritos de perfuração do lado esquerdo (3) e do lado direito (4) do kit. |  Figura 1. Posicionamento dos gabaritos (lado direito mostrado) |
| 7. | Veja a Figura 1. Posicione a parte lisa do gabarito do lado direito no canto dianteiro direito da Tour-Pak. a. Coloque o canto entalhado no lado esquerdo do gabarito na trava da Tour-Pak. b. Alinhe a parte superior do gabarito imediatamente abaixo da borda superior da Tour-Pak. c. Aplique fita adesiva nos locais indicados no gabarito para mantê-lo no lugar. | |
| 8. | Posicione a parte lisa do gabarito do lado esquerdo no canto dianteiro esquerdo da Tour-Pak. a. Coloque o canto entalhado no lado direito do gabarito na dobradiça da Tour-Pak. b. Alinhe a parte superior do gabarito imediatamente abaixo da borda superior da Tour-Pak. c. Aplique fita adesiva no gabarito, como indicado, para mantê-lo no lugar. | |
| 9. | Puncione o centro dos três locais de perfuração indicados em cada gabarito. Remova os gabaritos da Tour-Pak. NOTA Se o alforje do lado direito não tiver sido removido, cubra a sua parte superior com flanelas para evitar riscos. Poderão ocorrer danos no acabamento. | |
| 10. | Faça um furo de 9,5 mm (3/8 pol.) em cada um dos seis locais marcados. | |
| 11. | Pegue os dois conjuntos da caixa do alto-falante (7), seis parafusos hexagonais (5) e seis arruelas lisas (6) do kit. | |
| 12. | Posicione o conjunto da caixa do alto-falante esquerdo (com o suporte de montagem da amarra, item 25, no lado inferior) contra o canto dianteiro esquerdo da Tour-Pak, alinhando os três furos. Monte, sem apertar, a caixa do alto-falante na Tour-Pak com três dos parafusos e das arruelas lisas. | |
| 13. | Posicione o conjunto da caixa do alto-falante direito contra o canto dianteiro direito da Tour-Pak, alinhando os três furos. Monte, sem apertar, a caixa do alto-falante na Tour-Pak com os parafusos e as arruelas lisas restantes. | |
| 14. | Alinhe as caixas dos alto-falantes de maneira uniforme na Tour-Pak. Se necessário, alongue os furos de montagem com uma lima redonda e mova as caixas dos alto-falantes como requerido e, em seguida, aperte alternadamente os parafusos com torque de 2,8 a 4,0 N·m (25 a 35 lb-pol.) para fixar com firmeza as caixas dos alto-falantes na Tour-Pak. | |
| 15. | Feche e trave a tampa da Tour-Pak. | |
| 16. | Puxe com cuidado o conector fêmea 6 pinos para fora do furo da caixa de cada alto-falante. | |
| 17. | Pegue o chicote de fios dos alto-falantes traseiros (1) do kit. Inspecione os conectores machos nos dois ramais compridos em uma extremidade do chicote de fios. Em um dos conectores machos (com a etiqueta “RIGHT”): Coloque esse conector macho no conector fêmea que vem da caixa do alto-falante traseiro direito. No conector macho restante (sem etiqueta): Coloque esse conector macho no conector fêmea que vem da caixa do alto-falante traseiro esquerdo. a. A cavidade 4 tem um fio laranja/preto, b. A cavidade 5 tem um fio verde, c. A cavidade 6 tem um fio verde claro/marrom. d. A cavidade 4 tem um fio marrom/branco, e. A cavidade 5 tem um fio marrom, f. A cavidade 6 tem um fio branco/marrom, | |
| 18. | Dobre com cuidado o conector de volta na caixa de cada alto-falante e reinstale o anel isolante ao redor do furo. | |
| 19. | Oriente o chicote de fios para a frente do veículo: a. Ao longo dos lados esquerdo e direito do suporte da Tour-Pak. Use as abraçadeiras do kit para fixar os ramais do chicote de fios no suporte. b. Continue os ramais para frente até a parte dianteira do pára-lama e, em seguida, cruze o ramal direito para o lado esquerdo da estrutura. Use uma abraçadeira para fixar ambos os ramais do chicote de fios na estrutura. c. Continue o ramal principal para frente, dobrando o chicote de fios para dentro do tubo da estrutura e evitando a cabeça do parafuso de montagem dianteiro da proteção do alforje de forma que o chicote não seja pressionado pelo assento. Use quatro abraçadeiras para fixar o ramal principal do chicote de fios no tubo da estrutura. d. Oriente o chicote de fios ao longo do lado esquerdo da cavidade da bateria, continuando para frente até a bandeja do chicote de fios. e. Continue ao longo do lado esquerdo da bandeja do chicote de fios na parte traseira do tanque de combustível. f. Remova as ferragens de fixação do console do tanque de combustível e levante o console do tanque. g. Oriente o chicote de fios do alto-falante traseiro para frente debaixo da borda traseira esquerda do console, ao longo do lado esquerdo da proteção do tanque de combustível, e para fora debaixo da borda dianteira esquerda do console. Reinstale o console, tomando cuidado para não pressionar o chicote de fios debaixo do mesmo. h. Oriente o chicote de fios para baixo apertado no tanque de combustível e segure-o com a abraçadeira firmemente no chicote de fios principal, o mais perto possível do tanque de combustível. i. Continue o chicote de fios do alto-falante traseiro para frente dentro da carenagem, usando abraçadeiras para fixar o chicote de fios principal. |
ATENÇÃOAssegurar que a condução se processa de forma suave e regular, sem interferências. A interferência com a condução pode provocar a perda de controlo do veículo, a morte ou lesões corporais graves. (00371a)
- Certifique-se de que os fios não fiquem esticados quando o guidom for virado totalmente para a esquerda ou para a direita.
- Remova a carenagem externa e o pára-brisa. Consulte REMOÇÃO DA CARENAGEM EXTERNA/PÁRA-BRISA no Manual de serviço.
- Oriente os dois ramais da seção dianteira do chicote de fios do alto-falante traseiro na parte interna da carenagem ao longo do percurso do chicote de fios da interconexão até a parte superior esquerda da carenagem interna.
- Localize o conector de áudio do chicote de fios da interconexão [6B] perto da parte traseira do rádio.
- Se o conector fêmea [6B] ainda não estiver conectado a um chicote de fios revestido, pegue um chicote de fios revestido (peça N.o 70169-06, adquirida separadamente). Veja a Figura 2. Coloque o conector macho 6 pinos [6A] no chicote de fios revestido no conector fêmea [6B]. Coloque o conector fêmea 35 pinos do rádio [28] na parte traseira do rádio.
- Inspecione os dois conectores macho 6 pinos na extremidade oposta do chicote de fios revestido e os dois conectores fêmea 6 pinos na extremidade do chicote de fios do alto-falante traseiro. Em um dos conectores fêmea (com a etiqueta “RIGHT”) e um dos conectores macho (sem etiqueta): Nos conectores macho e fêmea restantes (sem etiqueta): Coloque cada conector macho do chicote de fios revestido no conector fêmea do alto-falante traseiro com as mesmas cores de fios.
- A cavidade 4 tem um fio laranja/preto,
- A cavidade 5 tem um fio verde,
- A cavidade 6 tem um fio verde claro/marrom.
- A cavidade 4 tem um fio marrom/branco,
- A cavidade 5 tem um fio marrom,
- A cavidade 6 tem um fio branco/marrom,
- Certifique-se de que o interruptor da chave de ignição/luz esteja na posição desligado (OFF). Consulte o Manual de serviço e siga as instruções fornecidas para remover os maxi-fuse.
- Teste os controles do rádio e do alto-falante para verificar se funcionam corretamente.
- Reinstale a carenagem externa e o pára-brisa. Consulte INSTALAÇÃO DA CARENAGEM EXTERNA/PÁRA-BRISA no Manual de serviço.
- Consulte o Manual de serviço e siga as instruções fornecidas para instalar o alforje esquerdo e o assento.
NOTA
Para evitar possíveis danos ao sistema de som, verifique se a chave de ignição/interruptor da luz está na posição desligado (OFF) antes de reinstalar o maxi-fuse.
ATENÇÃOApós instalar o assento, puxe-o para cima para se certificar de que está travado na posição certa. Ao dirigir, um assento solto pode se deslocar e causar a perda do controlo, o que pode provocar a morte ou lesões corporais graves. (00070b)
| 1 | Conector fêmea 35 pinos [28] para o rádio AM/FM |
| 2 | Conector macho 6 pinos [6] |
| 3 | Conector macho 6 pinos [42] |
| 4 | Conector macho 6 pinos [41] |

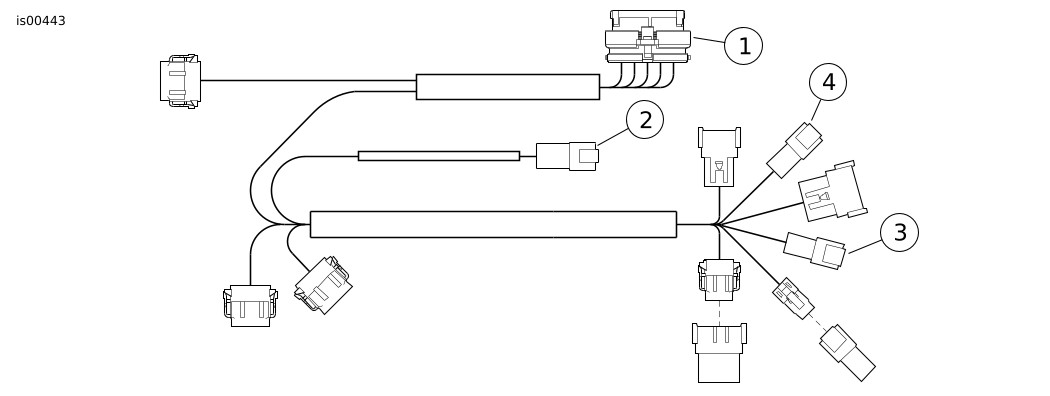

Figura 2. Chicote de fios sem revestimento Ultra
PEÇAS DE REPOSIÇÃO
Tabela 1. Peças de reposição, kit do alto-falante traseiro
Item | Descrição (quantidade) | Peça N.o |
|---|---|---|
1 | Chicote de fios do alto-falante traseiro | 77157-06 |
2 | Capa de fixação (10) | 10006 |
3 | Gabarito de perfuração (lado esquerdo) | 94447-04 |
4 | Gabarito de perfuração (lado direito) | 94449-04 |
5 | Parafuso, cabeça hexagonal, 1/4-20 x 1 pol. (6) | 2551W |
6 | Arruela, lisa, D.E. 25,4 mm (1 pol.) (6) | 6036 |
7 | Conjunto da caixa do alto-falante (lado esquerdo) Conjunto da caixa do alto-falante (lado direito) Consulte a Tabela 2 para obter os componentes disponíveis | 76287-06 76288-06 |
Tabela 2. Peças de reposição, conjuntos das caixas dos alto-falantes traseiros
Kit | Item | Descrição (quantidade) | Peça N.o |
|---|---|---|---|
Itens comuns a ambas as caixas dos alto-falantes traseiros esquerdo e direito | 8 | Porca, 1/4-20 (3) | 5211 |
9 | Alojamento do interruptor, controle traseiro | 76129-98 | |
10 | Conjunto do interruptor, controle traseiro | 71834-98 | |
11 | Conector fêmea, 6 pinos | 74116-98BK | |
12 | Trava secundária, conector fêmea 6 pinos | 74156-98 | |
13 | Terminal de soquete (2) | 74191-98 | |
14 | Terminal, isolado,1/4 pol., fêmea | 72290-94 | |
15 | Terminal, isolado, N.o 16 a 20 AWG, fêmea | 72294-94 | |
16 | Suporte, alojamento do interruptor traseiro | 76130-98 | |
17 | Parafuso, cabeça panela, TORX, auto-atarraxante (2) | 3612 | |
18 | Alto-falante, diâm. 5 1/4 pol., 2 ohm | 77029-06 | |
19 | Grade, alto-falante traseiro | 76307-98 | |
20 | Parafuso, cabeça panela, TORX, N.o 6-32 x 1 1/4 pol. (4) | 2963 | |
21 | Porca, N.o 6-32 (4) | 5210 | |
Itens exclusivos da peça N.o 76287-06, caixa do alto-falante traseiro (esquerdo) | 22 | Caixa do alto-falante, traseiro esquerdo | 76303-98A |
23 | Botão, MODE-SEL, UP/DN | 71823-98 | |
24 | Suporte, montagem da amarra | 76265-98 | |
25 | Parafuso, cabeça redonda, TORX, N.o 10-24 | 2563 | |
26 | Porca hexagonal, com arruela de pressão, N.o 10-24 | 7838 | |
Itens exclusivos da peça N.o 76288-06, caixa do alto-falante traseiro (direito) | 22 | Caixa do alto-falante, traseiro direito | 76304-98A |
23 | Botão, PTT, VOL-/VOL+ | 71814-98 |

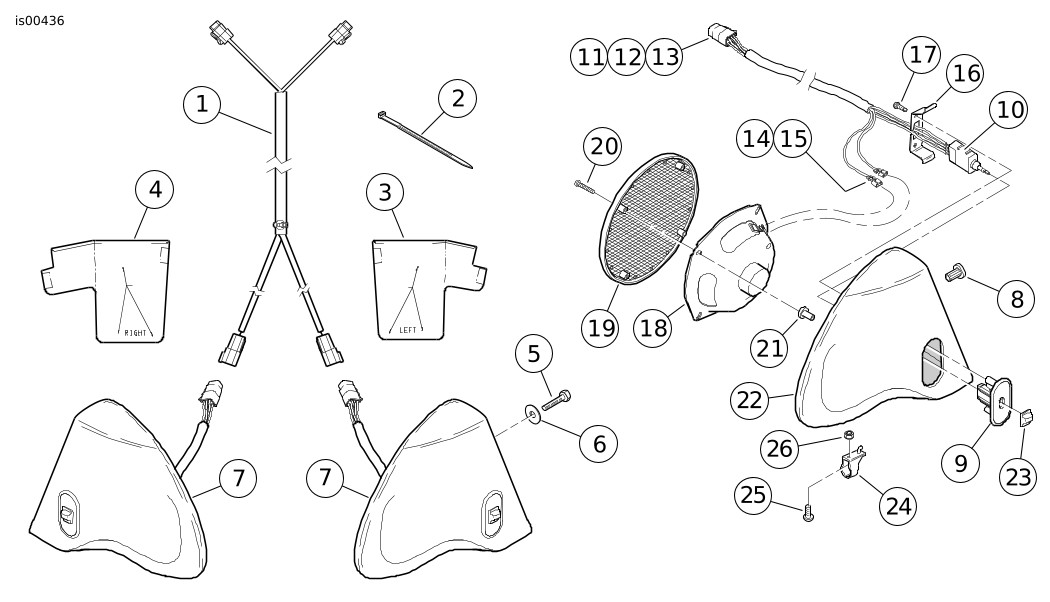

Figura 3. Peças de reposição, kit do alto-falante traseiro
