מצברי פריקה עמוקה אטומים 12 וולט של HARLEY-DAVIDSON
J015752018-05-03
כללי
מספר ערכה
65948-00B, 65989-90B, 65991-82B, 66010-82B, 65958-04B, 65989-97D, 66010-97D, 66000206, 66000207, 66000208, 66000209, 66000210, 66000211, 66000212
דגמים
למידע אודות התאמת דגם עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
מדיניות אחריות והתאמה
מצבר זה יוחלף ללא תשלום אם יימצא פגם בחומרים או בעבודה במהלך 24 חודשים מתאריך רכישת רכב חדש או 12 חודשים מתאריך רכישה כמוצר מדף. אחריות זו אינה ניתנת להעברה והיא תבוטל במקרה של שימוש בחומרים מחדשים, נוזל אלקטרוליט לא מתאים, הזנחה או שימוש לרעה.
החלקים הנוספים הנדרשים
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. נדרש מדריך טיפולים על מנת לבצע התקנה זו, והוא זמין אצל סוכן Harley-Davidson.
תכולת הערכה
לא מגיעים חלקים לטיפולים עם הערכה זו.
מידע כללי על המצבר
כל מצברי הפריקה העמוקה (AGM) הם מצברי עופרת/סידן וחומצה גופריתית האטומים לעד, ללא צורך בתחזוקה ועם שסתומי ויסות. כל המצברים נשלחים כשהם טעונים מראש ומוכנים לשימוש. אל תנסה לפתוח את המצברים האלה מכל סיבה שהיא.
אזהרהמצברים מכילים חומצה גופרתית העלולה לגרום כוויות קשות לעיניים ולעור. לבש אביזרי מגן לפנים, כפפות גומי, וביגוד מגן בעת עבודה עם מצברים. הרחק מצברים מהישג ידם של ילדים. (00063a)
אזהרהאסור בהחלט להסיר תווית אזהרה ממצבר. אי קריאה והבנה של כל הנחיות הזהירות הכלולות באזהרה, עלולות לגרום למוות או פציעה. (00064b)
טבלה 1. חומר סותר לאלקטרוליט המצבר
מיקום פיזי | הליך |
|---|---|
חיצונית | שטוף במים. |
פנימית | שתה כמויות גדולות של חלב או מים, ולאחר מכן שתה מגנזיום הידרוקסיד ("חלב מגנזיום"), שמן צמחי או ביצים טרופות. התקשר מיד לרופא. |
עיניים | שטוף במים ופנה לקבלת טיפול רפואי מיידי. |
אזהרהמצברים, קוטבי מצבר, הדקי מצבר ואביזרים נלווים מכילים עופרת, תרכובות עופרת וכימיקלים אחרים המוכרים במדינת קליפורניה כחומרים העלולים לגרום לסרטן, מומים מולדים או פגיעה אחרת ברבייה. שטוף ידיים לאחר טיפול. (00019e)
תרשים 1. תווית אזהרה למצבר
טיפול ותחזוקה
בדיקת מד מתח
ראה טבלה 2 . בדיקת מד המתח מספקת חיווי כללי על מצב המצבר. בדוק את מתח המצבר כדי לוודא שהוא אכן טעון לגמרי באופן וודאי. אם קריאת המתח במעגל פתוח (ניתוק) היא מתחת ל-12.7 וולט, יש לטעון את המצבר ולבדוק שוב את המתח לאחר שעה או שעתיים שבהן המצבר לא הופעל. אם קריאת המתח היא 12.7 וולט ומעלה, יש לבצע בדיקת עומס.
טבלה 2. בדיקה בעזרת מד מתח של מצב טעינת המצבר
מתח (OCV - מתח במעגל פתוח) | מצב הטעינה |
|---|---|
12.7 וולט | 100% |
12.6 וולט | 75% |
12.3 וולט | 50% |
12.0 וולט | 25% |
11.8 וולט | 0% |
ניתוק והסרה
עיין במדריך הטיפולים לקבלת מידע ספציפי על שלבי הניתוק וההסרה. שים לב לכל הטקסטים של אזהרה וזהירות במדריך והסר את המצבר מתיבת/מגש המצבר.
טעינת המצבר
אזהרהמצברים מכילים חומצה גופרתית העלולה לגרום כוויות קשות לעיניים ולעור. לבש אביזרי מגן לפנים, כפפות גומי, וביגוד מגן בעת עבודה עם מצברים. הרחק מצברים מהישג ידם של ילדים. (00063a)
| 1. | אסור בהחלט לטעון מצבר מבלי לקרוא את ההוראות של המטען שבו משתמשים. | |
| 2. | בצע בדיקת מתח כדי לקבוע את מצב הטעינה. עיין בנושא "בדיקת מצבר, בדיקת מד מתח". אם צריך לטעון את המצבר, המשך לשלב 3. | |
התראה הסר את מצבר אופנוע לפני טעינה. נזילת אלקטרוליט תגרום נזק לחלקי האופנוע. (00213a) אזהרהגז מימן נפיץ, אשר משתחרר במהלך טעינה, עלול לגרום למוות או פציעה חמורה. טען את המצבר באזור מאוורר היטב. הרחק את המצבר מאש גלויה, ניצוצות חשמל וחומרי עישון בכל עת. הרחק מצברים מהישג ידם של ילדים. (00065a) | ||
| 3. | עיין במדריך הטיפולים הישים והסר את המצבר מהאופנוע. הנח את המצבר על משטח אופקי. | |
| 4. | בדוק אם יש נזק בסוללה. החלף את המצבר אם ניתן לראות נזק או אם הוא קפוא. | |
| 5. | בדוק את מטען המצברים, ודא שאין נזק לכבלי המטען, ושהם אינם פרומים או משוחררים. | |
| אזהרה נתק או כבה את מטען המצברים לפני חיבור כבלי מטען למצבר. חיבור כבלים כאשר המטען פועל עלול לגרום לניצוץ ולהתפוצצות המצבר, שעלולים לגרום למוות או פגיעה חמורה. (00066a) התראה אל תהפוך את סדר חיבורי המטען שמתוארים בשלבים הבאים מכיוון שנזק עלול להיגרם למערכת הטעינה של האופנוע. (00214a) | ||
| 6. | חבר את הכבל האדום של המטען לקוטב החיובי (+) של המצבר. | |
| 7. | חבר את הכבל השחור של המטען לקוטב השלילי (-) של המצבר. | |
| אזהרה גז מימן נפיץ, אשר משתחרר במהלך טעינה, עלול לגרום למוות או פציעה חמורה. טען את המצבר באזור מאוורר היטב. הרחק את המצבר מאש גלויה, ניצוצות חשמל וחומרי עישון בכל עת. הרחק מצברים מהישג ידם של ילדים. (00065a) אזהרהאם המצבר מתחמם, גז או אלקטרוליט עלולים להיפלט, ולגרום למוות או פציעה חמורה. נתק או כבה את המטען עד שהמצבר יתקרר. (00412b) התראה אם המצבר פולט כמות גדולה של גז במהלך טעינה, הפחת את קצב הטעינה. התחממות יתר עלולה לגרום לעיוות הצלחת, לקצר פנימי, התייבשות או נזק. (00413b) | ||
| 8. | ראה טבלה 3 למידע על תנאי הטעינה. התרחק מהמצבר והפעל את המטען. |
טבלה 3. זמן משוער/קצב טעינה של המצבר
אמפר שעה מספר חלק | מצב הטעינה | זמני טעינה אופייניים (שעות) | ||||
|---|---|---|---|---|---|---|
מתח | אחוז טעינה | מטען 5 אמפר | מטען 2 אמפר | מטען 1.5 אמפר | מטען 0.75 אמפר | |
12 אמפר לשעה 65958-04B, 65948-00B | 12.7 וולט | 100% | מלא | מלא | מלא | מלא |
12.6 וולט | 75% | 1.6 | 2.5 | 3.0 | 5.0 | |
12.3 וולט | 50% | 2.2 | 4.0 | 5.0 | 9.0 | |
12.0 וולט | 25% | 2.8 | 5.5 | 7.0 | 13.0 | |
11.8 וולט | 0% | 3.4 | 7.0 | 9.0 | 17.0 | |
7.5-19 אמפר לשעה 65989-90B, 65991-82B, 65989-97D | 12.7 וולט | 100% | מלא | מלא | מלא | מלא |
12.6 וולט | 75% | 2.0 | 3.4 | 4.2 | 7.3 | |
12.3 וולט | 50% | 2.9 | 5.8 | 7.3 | 13.7 | |
12.0 וולט | 25% | 3.9 | 8.1 | 10.5 | 20.0 | |
11.8 וולט | 0% | 4.8 | 10.5 | 13.7 | 26.3 | |
28 אמפר לשעה 66010-82B, 66010-97D | 12.7 וולט | 100% | מלא | מלא | מלא | מלא |
12.6 וולט | 75% | 2.4 | 4.5 | 5.7 | 10.3 | |
12.3 וולט | 50% | 3.8 | 8.0 | 10.3 | 19.7 | |
12.0 וולט | 25% | 5.2 | 11.5 | 15.0 | 29.0 | |
11.8 וולט | 0% | 6.6 | 15.0 | 19.7 | 38.3 | |
בהתבסס על הגדלים של מטעני מצברים זמינים מסוג Battery Tender™ של Deltran הזמנים ניתנים כערך ייחוס. המטענים הם אוטומטיים. המשך בטעינה עד שחיווי המטען מראה מצב טעינה מלאה. האות האחרונה במספר החלק עשויה להשתנות. | ||||||
אזהרהנתק או כבה את מטען המצברים לפני ניתוק כבלי המטען מהמצבר. ניתוק החבקים כאשר המטען מופעל עלול לגרום לניצוץ ולהתפוצצות המצבר, שעלולים לגרום למוות או פגיעה חמורה. (00067a)
- לאחר שהמצבר נטען במלואו, כבה את מטען המצברים או נתק אותו ממקור המתח, ולאחר מכן נתק את הכבל השחור של מטען המצברים מהקוטב השלילי (-) של המצבר.
- נתק את הכבל האדום של מטען המצברים מהקוטב החיובי (+) של המצבר.
- סמן את תאריך טעינת המצבר.
אחסון סוללה
אזהרהמצברים מכילים חומצה גופרתית העלולה לגרום כוויות קשות לעיניים ולעור. לבש אביזרי מגן לפנים, כפפות גומי, וביגוד מגן בעת עבודה עם מצברים. הרחק מצברים מהישג ידם של ילדים. (00063a)
התראה
אל תאפשר למצבר להתרוקן לחלוטין. האלקטרוליט במצבר מרוקן יקפא. ככל שהמצבר מרוקן יותר, הוא עלול קפוא יותר בקלות ולסדוק את מארז המצבר. (00218a)
אם האופנוע עתיד שלא להיות מופעל למשך מספר חודשים, למשל במהלך החורף, הסר את המצבר מהאופנוע וטען אותו במלואו. ראה "טעינת המצבר".
ראה איור 2 . התרוקנות עצמית היא מצב רגיל ומתרחשת ברציפות בקצב התלוי בטמפרטורת הסביבה ובמצב הטעינה של המצבר. מצברים מתרוקנים בקצב מהיר יותר בטמפרטורות סביבה גבוהות יותר. כדי להפחית את קצב הפריקה העצמית, אחסן את המצבר במקום קריר (לא קפוא) ויבש.
טען את המצבר מדי חודש אם מאחסנים אותו בטמפרטורות נמוכות מ-60°F. (16°C). טען את המצבר בתדירות גבוהה יותר אם מאחסנים אותו באזור חם בטמפרטורה גבוהה מ-60°F. (16°C).
הערה
ניתן להשתמש במטעני מצברים בזרם נמוך מתוצרת Harley-Davidson המבצעים ניטור אוטומטי וקבוע כדי לשמור על טעינת המצבר לתקופות ארוכות ללא סכנה של טעינת יתר.
בעת החזרת מצבר לשירות לאחר אחסון, עיין בהוראות המפורטות בנושא "טעינת המצבר".
| 1 | קיבולת |
| 2 | חודשים של חוסר שימוש |
תרשים 2. קצב התרוקנות עצמית של המצבר
התקנה
תיעול כבלי סוללה
נתב את כל כבלי המצבר כמתואר במדריך הטיפול הישים.
התקנת סוללה וחיבור
| 1. | נקה את המחברים של כבלי המצבר מחמצון, ומרח שכבה דקה של Harley-Davidson Electrical Contact Lubricant (חומר סיכה למגעים חשמליים; 99861-02) על קוטבי המצבר ומחברי הכבלים. | |||||||||||
| 2. | הכנס את המצבר הטעון במלואו לאופנוע במיקום הנכון. עיין במדריך הטיפולים המתאים. |

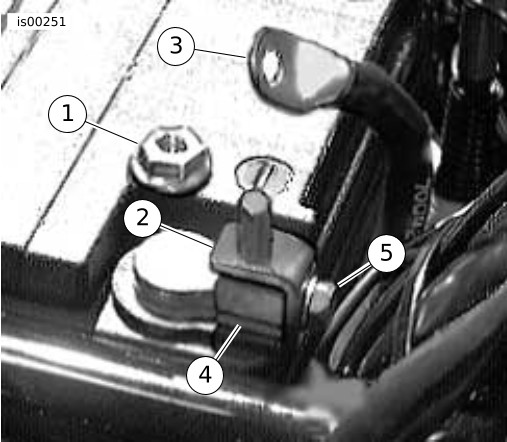

תרשים 3. ערכת מתאם לקוטב המצבר | ||||||||||
התראה חבר את הכבלים לקטבים הנכונים במצבר. אם אין פועלים כך, נזק עלול להיגרם למערכת החשמל של האופנוע. (00215a) אזהרהמצברים מכילים חומצה גופרתית העלולה לגרום כוויות קשות לעיניים ולעור. לבש אביזרי מגן לפנים, כפפות גומי, וביגוד מגן בעת עבודה עם מצברים. הרחק מצברים מהישג ידם של ילדים. (00063a) אזהרהחבר תחילה את הכבל החיובי (+) של המצבר. אם הכבל החיובי (+) נוגע בהארקה כאשר הכבל השלילי (-) מחובר, עלולים להיווצר ניצוצות אשר יגרמו להתפוצצות המצבר, וכתוצאה מכך לגרום למוות או פגיעה חמורה. (00068a) התראה אין להדק יתר על המידה את הברגים של קוטבי המצבר. השתמש במומנטים המומלצים להידוק. הידוק יתר של הברגים בקוטבי המצבר עלול לגרום נזק לקוטבי המצבר. (00216a) | ||||||||||||
| 3. | עיין במדריך הטיפולים וחבר את המצבר. ברוב הדגמים, הכנס את הבורג דרך הכבל החיובי של המצבר (אדום) לתוך החור המתוברג של הקוטב החיובי (+) של המצבר. הדק. הכנס את הבורג דרך הכבל השלילי של המצבר (שחור) לתוך החור המתוברג של הקוטב השלילי (+) של המצבר. הדק. מומנט: 6,8–7,9 N·m (60–70 in-lbs) בורג קוטב המצבר הערה עבור מצבר עם מספר חלק 66010-82B נדרשת ערכת מתאם לקוטב המצבר כאשר משתמשים בו באופנועים מהשנים 1980-1992. מספר החלק של ערכת מתאם זו הוא 66056-00 והוא ארוז יחד עם המצבר. | |||||||||||
| 4. | עבור מצבר עם מספר חלק 66010-82B, כאשר משתמשים בו בכלי רכב מהשנים 1980-1992, יש להשתמש בערכת המתאם לקוטב המצבר כמתואר להלן: a. ראה איור 3 . הכנס את הבורג הנוכחי של קוטב המצבר דרך החור במתאם וקבע את המתאם לקוטב המצבר. הדק את הבורג. b. שים את כבל המצבר על הצד העליון של חיבור בורג המתאם וקבע את הכבל בעזרת אום המתאם. הדק את האום ל-6,8–7,9 N·m (60–70 in-lbs). c. חזור על הנוהל בקוטב השני של המצבר. | |||||||||||
| 5. | נקה את המחברים של כבלי המצבר מחמצון כלשהו, ומרח שכבה דקה של Harley-Davidson Electrical Contact Lubricant (חומר סיכה למגעים חשמליים; HD-99861-02) על קוטבי המצבר ומחברי הכבלים. |
הערה
קיבוע לא תקין של המצבר עלול לגרום לתקלה במצבר ויגרום לביטול תוקף האחריות למצבר.
- קבע את המצבר לפי הנהלים המתוארים במדריך הטיפולים המתאים.
