Screamin’ Eagle Twin Cam 88 zuigerset voor hoge compressie
J020912013-11-01
ALGEMEEN
Setnummers
(1450) 22156-99A, 22161-99A en 22141-99A (1550) 22661-99A, 22174-99A, 22179-99A en 22147-99A
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
OPMERKING
Een Top End service pakkingset onderdeelnr. 17052-99 is bij de montage nodig en moet apart worden aangeschaft. Bij 1550 sets moeten apart twee koppakkingen onderdeelnr. 16787-99 worden aangeschaft.
Als een Screamin’ Eagle inlaatspruitstuk of carburateur geïnstalleerd is, moeten de spruitstukpakkingen uit één deel worden vervangen door nieuwe spruitstukpakkingen (onderdeelnr. 26995-86B) en flenzen voor (onderdeelnr. 27009-86A) en achter (onderdeelnr. 27010-86A.)
Voor optimale prestaties moeten de uitlaatpakkingen vervangen worden door pakkingen (onderdeelnr. 17048-98).
Setinhoud
Zie Afbeelding 1 en Tabel 5.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
Dit motor-gerelateerde onderdeel is alleen voor performance- of racetoepassingen bedoeld en de verkoop of het gebruik ervan op motorfietsen met een uitlaatgasemissieregelsysteem is niet toegestaan. Deze set kan de beperkte voertuiggarantie beperken of ongeldig maken. Vermogensonderdelen die met het motorblok in verband staan, zijn alleen voor de ervaren bestuurder bedoeld.
WAARSCHUWINGOm te voorkomen dat de motorfiets per ongeluk start, met mogelijk ernstig of dodelijk letsel tot gevolg, dient u voordat u verder gaat de accukabels (de minkabel (-) eerst) los te koppelen. (00307a)
WAARSCHUWINGKoppel eerst de minkabel (-) van de accu los. Mocht de pluskabel (+) in contact komen met massa terwijl de minkabel (-) nog is aangesloten, dan kan de accu door de vonken die dan ontstaan, exploderen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00049a)
WAARSCHUWINGBenzine is uitermate ontvlambaar en zeer explosief. Houd benzine uit de buurt van ontstekingsbronnen die ernstig of dodelijk letsel tot gevolg kunnen hebben. Zie het hoofdstuk Veiligheid. (00635c)
OPMERKING
Gegoten zuigers mogen niet gebruikt worden als te verwachten is dat het motortoerental hoger wordt dan 6000 omw/min. Anders kan de motor beschadigd raken.
- Demontage – Zie servicehandleiding. Verwijder de cilinderkoppen, cilinders en zuigers.
- Onderdelen inspecteren – zie de servicehandleiding voor het inspecteren van de onderdelen.
- Opboren en honen – Zie de servicehandleiding voor instructies voor opboren en honen.
- Montage – Zie de servicehandleiding voor het monteren van cilinderkoppen, cilinders en zuigers.
Tabel 1. 1450 zuigerset
Onderdeelnr. | Cilinderboormaten, na honen | |
|---|---|---|
22156-99A | 0,13 mm opboren (0,005 in) | 95,383+/-0,00635 mm (3,75525+/-0,00025 in) |
22161-99A | 0,25 mm (0,010 in opboren) | 95,510+/-0,00635 mm (3,76025+/-0,00025 in) |
22141-99A | 0,51 mm opboren (0,020 in) | 95,764+/-0,00635 mm (3,77025+/-0,00025 in) |
Tabel 2. 1550 zuigerset
Onderdeelnr. | Cilinderboormaten, na honen | |
|---|---|---|
22661-99A | Standaard | 98,431+/-0,00635 mm (3,87525+/-0,00025 in) |
22174-99A | 0,13 mm opboren (0,005 in) | 98,558+/-0,00635 mm (3,88025+/-0,00025 in) |
22179-99A | 0,25 mm opboren (0,010 in) | 98,685+/-0,00635 mm (3,88525+/-0,00025 in) |
22147-99A | 0,51 mm opboren (0,020 in) | 98,939+/-0,00635 mm (3,89525+/-0,00025 in) |
OPMERKING
Bij 1550 cilinders worden op de bovenste paspennen geen O-ringen (onderdeelnr. 11273) gebruikt. Plaats dus geen O-ringen bij gebruik van torsieplaten of bij de eindmontage van de motor.
OPMERKING
Om het maximale vermogen uit dit performance-product te halen kan het noodzakelijk zijn het brandstof- en ontstekingssysteem opnieuw af te stellen. Uw Harley-Davidson dealer heeft hierover meer informatie.
Zie volgende pagina voor gegevens over de zuigerveren.
Tabel 3. Specificaties zuigers
ZUIGERS | 1450 | 1550 |
|---|---|---|
Gemonteerd in cilinder | 0,015-0,043 mm (0,0006-0,0017 in) | 0,015-0,043 mm (0,0006-0,0017 in) |
Slotspeling compressieveer Bovenste Tweede | 0,25-0,51 mm (0,010-0,020 in) 0,36-0,61 mm (0,014-0,024 in) | 0,30-0,56 mm (0,012-0,022 in) 0,38-0,635 mm (0,015-0,025 in) |
Slotspeling olieschraapveer | 0,25-1,27 mm (0,010-0,050 in) | 0,25-1,27 mm (0,010-0,050 in) |
Zijdelingse speling compressieveer Bovenste Tweede | 0,030-0,094 mm (0,0012-0,0037 in) 0,030-0,094 mm (0,0012-0,0037 in) | 0,030-0,094 mm (0,0012-0,0037 in) 0,030-0,094 mm (0,0012-0,0037 in) |
Zijdelingse speling olieschraapveer | 0,079-0,23 mm (0,0031-0,0091 in) | 0,030-0,18 mm (0,0012-0,0072 in) |
Passing zuigerpen | 0,008-0,013 mm (0,0003-0,0005 in) | 0,008-0,013 mm (0,0003-0,0005 in) |
Tabel 4. Slijtgrens zuiger
ZUIGERS | 1450 Vervangen als slijtage meer is dan: | 1550 Vervangen als slijtage meer is dan: |
|---|---|---|
Gemonteerd in cilinder | 0,13 mm (0,005 in) | 0,13 mm (0,005 in) |
Slotspeling compressieveer Bovenste Tweede | 0,76 mm (0,030 in) 0,86 mm (0,034 in) | 0,81 mm (0,032 in) 0,89 mm (0,035 in) |
Slotspeling olieschraapveer | 1,27 mm (0,050 in) | 1,27 mm (0,050 in) |
Zijdelingse speling compressieveer Bovenste Tweede | 0,11 mm (0,0045 in) 0,11 mm (0,0045 in) | 0,11 mm (0,0045 in) 0,11 mm (0,0045 in) |
Zijdelingse speling olieschraapveer | 0,25 mm (0,010 in) | 0,25 mm (0,010 in) |
Passing zuigerpen | 0,025 mm (0,001 in) | 0,025 mm (0,001 in) |

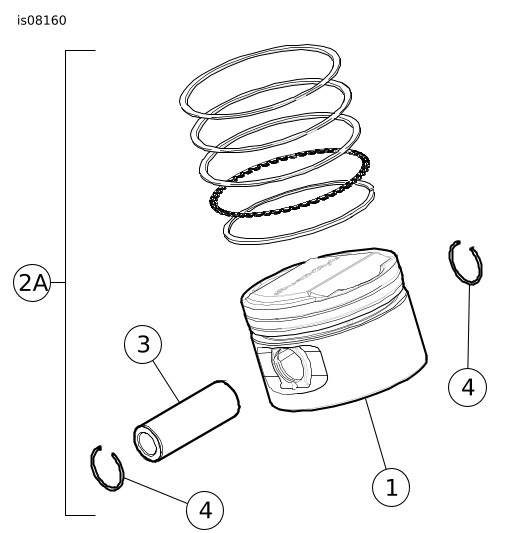

Afbeelding 1. Serviceonderdelen
Tabel 5. Serviceonderdelen
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Zuiger (1450) Zuiger (1550) | Niet verkrijgbaar Niet verkrijgbaar |
2 | 1450 zuigerveerset +0,005 (2) +0,010 (2) +0,020 (2) | 21937-99 21938-99 21916-99 |
1550 zuigerveerset Standaard (2) +0,005 (2) +0,010 (2) +0,020 (2) | 21918-99 21919-99 21945-99 21946-99 | |
2A | Sets 1450 zuiger en zuigerveren Zuiger en zuigerveren (+0,005) Zuiger en zuigerveren (+0,010) Zuiger en zuigerveren (+0,020) | 22390-99 22391-99 22392-99 |
Sets 1550 zuiger en zuigerveren Zuiger en zuigerveren (standaard) Zuiger en zuigerveren (+0,005) Zuiger en zuigerveren (+0,010) Zuiger en zuigerveren (+0,020) | 22394-99 22395-99 22396-99 22398-99 | |
Opmerking: Set bevat items 1, 2, 3 en 4. | ||
3 | Zuigerpen met circlip Zuigerpen (2) | 22132-99 |
4 | Zuigerpen met circlip (4) | 22097-99 |
