SCHALTGESTÄNGE, DYNA
J035112005-03-16
ALLGEMEINES
Teilesatz-Nummer
Tabelle 1. Teilesatz-Nr. und Stil
Teilesatz-Nummer
Stil
33761-06
„Bar and Shield“, geschlitzt
33815-06
Rund
33818-06
Gedreht
33799-06
H-D
33838-06
Flame
33865-06
Dyna
34848-06
Skull
Modelle
Diese Teilesätze eignen sich für 2006 und spätere Dyna-Modelle mit Kopfleitwerk.
Inhalt des Satzes
EINBAU
HINWEIS
Alle in den nachstehenden Schritten angeführten Nummern beziehen sich auf die Abbildung 1 und das Werkstatthandbuch.
  1. Vorhandene Schaltstange entfernen.
  2. Anpassung neuer Schaltstange im Teilesatz an Länge der ausgebauten, vorhandenen Schaltstange durch Lockerung der Sicherungsmuttern (3), Einstellung der Stangenlänge und dann erneutes Festziehen der Sicherungsmuttern auf 27–32 N·m (20–24 ft-lb).
  3. Distanzscheibe (7) und Abdeckung (1) auf den Schaltstangenhebel setzen.
  4. Loctite® 242 (blau) auf Gewinde einer der Sechskantschrauben (5) auftragen und Sechskantschraube von hinten durch die Schaltstange und in den Schaltstangenhebel schrauben. Sechskantschrauben (5) auf 18–22 N·m (13–16 ft-lb) anziehen.
  5. Das Stangenende außen auf den Schaltstangenhebel setzen, danach Loctite® 242 (blau) auf Gewinde der anderen Sechskantschraube (5) auftragen und Vorderteil der Schaltstange (6) am Schaltstangenhebel mittels Sechskantschraube (5) und Hutmutter (4) in der in der Abbildung gezeigten Reihenfolge befestigen (Hutmutter zeigt nach außen). Hutmutter (4) auf 18–22 N·m (13–16 ft-lb) anziehen.
ERSATZTEILE

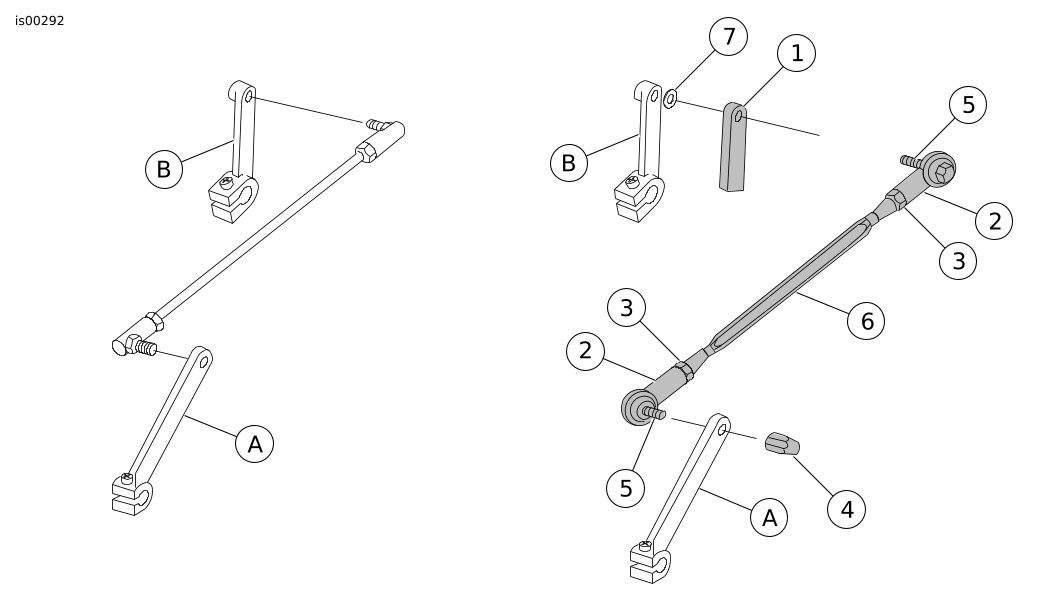

Abbildung 1. Ersatzteile: Schaltgestänge, Dyna
Tabelle 2. Ersatzteile: Schaltgestänge, Dyna
Teil
Beschreibung (Menge)
Teile-Nr.
In Teilesätzen enthaltene Teile (schattiert in Abbildung)
1
Schaltstangenhebelabdeckung
33890-99A
2
Bewegliche Stangenenden (2)
33888-99
3
Sicherungsmuttern (2)
33889-99
4
Hutmutter
7904
5
Sechskantschrauben (2)
4192
6
Schaltstange
Nicht einzeln erhältlich
7
Distanzscheibe
5826
Im Text erwähnte, jedoch nicht im Teilesatz enthaltene Teile.
A
Original-Schalthebel
B
Original-Schaltstangenhebel (am Getriebe)
