SADY SYSTÉMU ZABEZPEČENÍ
J036592022-05-26
OBECNÉ INFORMACE
Číslo sady
68200-00D, 68207-00D, 69719-01D, 69720-01D, 69721-01D a 69722-01D
Modely
Viz Tabulka 1.
Další požadované díly
- Modely FL Touring vybavené postranním vozíkem TLE/ TLE Ultra vyžadují dodatečnou montáž sady spínače úhlu sklonu (č. dílu 88115-03). Tuto sadu musíte zakoupit samostatně a je dostupná u prodejce Harley-Davidson.
- Sady pro montáž jsou vyžadovány pro několik modelů. Viz Tabulka 1 . Tyto sady musíte zakoupit samostatně a jsou dostupné u prodejce Harley-Davidson.
POZNÁMKA
Tento návod odkazuje na informace v servisní příručce a na informace uvedené v příručce elektrické diagnostiky. Tato montáž vyžaduje servisní příručku a příručku elektrické diagnostiky pro váš model motocyklu, které jsou k dispozici u prodejce Harley-Davidson.
Obsah sady
VAROVÁNÍ
Obsahuje knoflíkovou nebo mincovní baterii. Spolknutí je nebezpečné a může způsobit smrt nebo vážné poranění. (13807a)
Viz Ilustrace 1 a Tabulka 2.
MONTÁŽ
- Odmontujte původní modul směrových světel (TSSM) podle pokynů v sekci SMĚROVÁ SVĚTLA / MODUL ZABEZPEČENÍ / DEMONTÁŽ v servisní příručce.
- Namontujte nový modul směrových světel / zabezpečení (TSSM) z této sady podle pokynů uvedených v servisní příručce.
- Proveďte zkoušky popsané v sekci DODÁNÍ TSM/TSSM MOTOCYKLU v příručce elektrické diagnostiky .
VAROVÁNÍNež vyjedete s motocyklem, ujistěte se, že všechna světla a ovladače fungují správně. Špatná viditelnost jezdce může způsobit vážné poranění nebo smrt. (00316a)
KONFIGURACE POSTRANNÍHO VOZÍKU (POUZE MODELY FL TOURING)
VAROVÁNÍPro jízdu s postranním vozíkem (sidecar) jsou vhodné pouze modely Touring. Obraťte se na prodejce Harley-Davidson. Používání jiných modelů může způsobit vážné poranění nebo dokonce smrt. (00040a)
POZNÁMKA
Modely FL Touring vybavené postranním vozíkem TLE/TLE-Ultra vyžadují montáž senzoru úhlu náklonu (č. dílu 88115-03). Jestliže senzor úhlu náklonu nenamontujete a nenakonfigurujete, může dojít ke smrti nebo vážnému zranění.
Konfigurace systému zabezpečení postranního vozíku vyžaduje použití přístroje Digital Technician s konektorem datového spoje nebo kabelovým svazkem diagnostického rozhraní. Kompletní pokyny vám poskytne prodejce Harley-Davidson nebo je naleznete v SERVISNÍ PŘÍRUČCE K POSTRANNÍMU VOZÍKU.
V případě motocyklů vybavených postranním vozíkem je nutné opětovně nakonfigurovat systém zabezpečení z výchozího nastavení samostatného motocyklu na nastavení postranního vozíku.
- Pokud je postranní vozík později z motocyklu odebrán, systém zabezpečení musí být znovu nakonfigurován z nastavení postranního vozíku na nastavení samostatného motocyklu.
- Pokud k motocyklu namontujete postranní vozík, je nutné opětovně nakonfigurovat systém zabezpečení z nastavení samostatného motocyklu na nastavení postranního vozíku. Dále je nutné namontovat sadu senzoru úhlu náklonu (č. dílu 88115-03).
Tabulka 1. Modely
Sady | Modely |
|---|---|
68200-00D | Modely pro Severní Ameriku:
|
1 Modely Touring z roku 2000 vyžadují sadu pro montáž 68314-01, která se prodává samostatně. 2 Modely Dyna z roku 2000 vyžadují sadu pro montáž 68315-01, která se prodává samostatně. | |
68207-00D | Modely pro Severní Ameriku:
|
3 Modely Softail z roku 2000 vyžadují sadu pro montáž 68316-01, která se prodává samostatně. | |
69719-01D | Mezinárodní (kromě Japonska):
|
1 Modely Touring z roku 2000 vyžadují sadu pro montáž 68314-01, která se prodává samostatně. 2 Modely Dyna z roku 2000 vyžadují sadu pro montáž 68315-01, která se prodává samostatně. | |
69720-01D | Mezinárodní (kromě Japonska):
|
3 Modely Softail z roku 2000 vyžadují sadu pro montáž 68316-01, která se prodává samostatně. | |
69721-01D | Modely pro Japonsko:
|
1 Modely Touring z roku 2000 vyžadují sadu pro montáž 68314-01, která se prodává samostatně. 2 Modely Dyna z roku 2000 vyžadují sadu pro montáž 68315-01, která se prodává samostatně. | |
69722-01D | Modely pro Japonsko:
|
3 Modely Softail z roku 2000 vyžadují sadu pro montáž 68316-01, která se prodává samostatně. | |
SERVISNÍ DÍLY
Tabulka 2. Sady systému zabezpečení
Sada | Položka | Popis (množství) | Číslo dílu |
|---|---|---|---|
Sada 68200-00D Severní Amerika | 1 | Modul, systém zabezpečení | 68922-00D |
2 | Bezkontaktní elektronický klíč, dálkové ovládání | 68926-00 | |
3 | Baterie, bezkontaktní elektronický klíč s dálkovým ovládáním (CR 2032) | 66373-06 | |
4 | Kapesní příručka, angličtina (nezobrazeno) | 99962-06 | |
5 | Kapesní příručka, francouzština (nezobrazeno) | 99962-06F | |
6 | Kapesní příručka, španělština (nezobrazeno) | 99962-06SP | |
Sada 68207-00D Severní Amerika | 1 | Modul, systém zabezpečení | 68923-00D |
2 | Bezkontaktní elektronický klíč, dálkové ovládání | 68926-00 | |
3 | Baterie, bezkontaktní elektronický klíč s dálkovým ovládáním (CR 2032) | 66373-06 | |
4 | Kapesní příručka, angličtina (nezobrazeno) | 99962-06 | |
5 | Kapesní příručka, francouzština (nezobrazeno) | 99962-06F | |
6 | Kapesní příručka, španělština (nezobrazeno) | 99962-06SP | |
Sada 68719-01D Mezinárodní (kromě Japonska) | 1 | Modul, systém zabezpečení | 68924-00D |
2 | Bezkontaktní elektronický klíč, dálkové ovládání | 68927-00 | |
3 | Baterie, bezkontaktní elektronický klíč s dálkovým ovládáním (CR 2032) | 66373-06 | |
4 | Kapesní příručka, angličtina (nezobrazeno) | 99962-06 | |
5 | Kapesní příručka, francouzština (nezobrazeno) | 99962-06F | |
6 | Kapesní příručka, španělština (nezobrazeno) | 99962-06SP | |
7 | Kapesní příručka, němčina (nezobrazeno) | 99962-06G | |
8 | Kapesní příručka, italština (nezobrazeno) | 99962-06IT | |
9 | Kapesní příručka, portugalština (nezobrazeno) | 99962-06PO | |
10 | Kapesní příručka, nizozemština (nezobrazeno) | 99962-06DH | |
Sada 68720-01D Mezinárodní (kromě Japonska) | 1 | Modul, systém zabezpečení | 68925-00D |
2 | Bezkontaktní elektronický klíč, dálkové ovládání | 68927-00 | |
3 | Baterie, bezkontaktní elektronický klíč s dálkovým ovládáním (CR 2032) | 66373-06 | |
4 | Kapesní příručka, angličtina (nezobrazeno) | 99962-06 | |
5 | Kapesní příručka, francouzština (nezobrazeno) | 99962-06F | |
6 | Kapesní příručka, španělština (nezobrazeno) | 99962-06SP | |
7 | Kapesní příručka, němčina (nezobrazeno) | 99962-06G | |
8 | Kapesní příručka, italština (nezobrazeno) | 99962-06IT | |
9 | Kapesní příručka, portugalština (nezobrazeno) | 99962-06PO | |
10 | Kapesní příručka, nizozemština (nezobrazeno) | 99962-06DH | |
Sada 69721-01D Japonsko | 1 | Modul, systém zabezpečení | 68922-00D |
2 | Bezkontaktní elektronický klíč, dálkové ovládání | 68939-00 | |
3 | Baterie, bezkontaktní elektronický klíč s dálkovým ovládáním (CR 2032) | 66373-06 | |
4 | Kapesní příručka, angličtina (nezobrazeno) | 99962-06 | |
Sada 69722-01D Japonsko | 1 | Modul, systém zabezpečení | 68923-00D |
2 | Bezkontaktní elektronický klíč, dálkové ovládání | 68939-00 | |
3 | Baterie, bezkontaktní elektronický klíč s dálkovým ovládáním (CR 2032) | 66373-06 | |
4 | Kapesní příručka, angličtina (nezobrazeno) | 99962-06 |

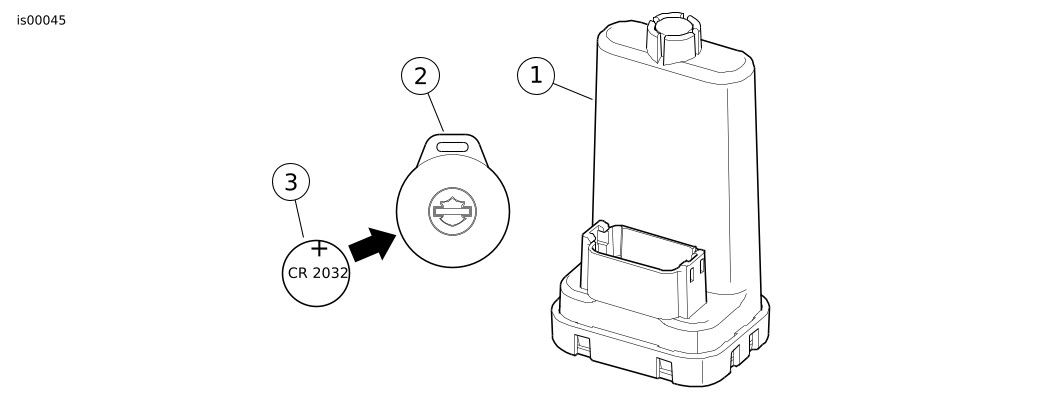

Ilustrace 1. Sady systému zabezpečení
