ALARMSYSTEEMSETS
J036592022-05-26
ALGEMEEN
Setnummer
68200-00D, 68207-00D, 69719-01D, 69720-01D, 69721-01D and 69722-01D
Modellen
Zie Tabel 1.
Vereiste Aanvullende Onderdelen
- Bij FL Touring-modellen die met een TLE/TLE Ultra-zijspan uitgerust zijn, is de aanvullende montage van een hellingshoekschakelaarset (88115-03) noodzakelijk, die afzonderlijk verkrijgbaar is. Deze set moet afzonderlijk worden aangeschaft, en is beschikbaar bij een Harley-Davidson-dealer.
- Installatiesets zijn vereist voor verschillende modellen; Zie Tabel 1 . Deze sets moet afzonderlijk worden aangeschaft, en is beschikbaar bij een Harley-Davidson-dealer.
OPMERKING
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding en handleiding Diagnose stellen aan elektrische systemen. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
WAARSCHUWING
Bevat knoopcelbatterij. Inslikken kan ernstig of dodelijk letsel to gevolg hebben. (13807a)
Zie Afbeelding 1 en Tabel 2.
MONTAGE
- Verwijder de OE-richtingaanwijzer-module (Original Equipment) (TSM) volgens de RICHTINGAANWIJZER/BEVEILIGINGSMODULE, VERWIJDERINGsinstructies in de servicehandleiding .
- Monteer de nieuwe richtingaanwijzer-/beveiligingsmodule (TSSM) uit deze set, volgens de instructies in de servicehandleiding .
- Voer de tests uit die worden beschreven onder TSM/TSSM MOTORVOERTUIG LEVERING in de Elektrische Diagnostische Handleiding.
WAARSCHUWINGControleer of alle lampen en schakelaars goed werken voordat u de motorfiets gebruikt. Indien de bestuurder slecht zichtbaar is, kan dit ernstig of dodelijk letsel tot gevolg hebben. (00316a)
ZIJSPANCONFIGURATIE (ALLEEN FL TOURING-MODELLEN)
WAARSCHUWINGAlleen de Touring-modellen van Harley-Davidson zijn geschikt voor zijspannen. Neem contact op met een Harley-Davidson-dealer. Indien een zijspan bij een ander model wordt gebruikt, kan dit ernstig of dodelijk letsel tot gevolg hebben. (00040a)
OPMERKING
FL Touring-modellen uitgerust met TLE/TLE-Ultra zijspan vereisen het gebruik van hellingshoeksensor (Onderdeelnummer 88115-03). Het niet installeren en configureren van de hellingshoeksensor kan leiden tot de dood of ernstig letsel.
Zijspanconfiguratie van het beveiligingssysteem vereist het gebruik van een Digitaal technicus instrument met een Diagnosestekker of Diagnostische interface kabelboom. U dient uw Harley-Davidson-dealer of de ZIJSPAN SERVICEHANDLEIDING te raadplegen voor volledige informatie.
Bij motorvoertuigen met een zijspan
moet het alarmsysteem van de fabrieksinstelling voor alleen bestuurder naar de instelling voor de zijspan
opnieuw
worden geconfigureerd.
- Als de zijspan later van het motorvoertuig verwijderd wordt, moet het alarmsysteem opnieuw worden geconfigureerd: van de zijspaninstelling naar de instelling voor alleen bestuurders.
- Indien op een latere datum een zijspan aan het motorvoertuig toegevoegd wordt, moet het alarmsysteem opnieuw geconfigureerd worden van de fabrieksinstelling voor alleen bestuurder naar de instelling voor zijspangebruik; tevens moet de hellingshoeksensor-schakelaarset, Onderdeelnummer 88115-03 gemonteerd worden.
Tabel 1. Modellen
Sets | Modellen |
|---|---|
68200-00D | Modellen voor Noord-Amerika:
|
1
2000 Touring-modellen vereisen installatieset 68314-01 Afzonderlijk verkrijgbaar
2
2000 Touring-modellen vereisen installatieset 68315-01 Afzonderlijk verkrijgbaar
| |
68207-00D | Modellen voor Noord-Amerika:
|
3
2000 Softail-modellen vereisen installatieset 68316-01 Afzonderlijk verkrijgbaar
| |
69719-01D | Internationaal (behalve Japan):
|
1
2000 Touring-modellen vereisen installatieset 68314-01 Afzonderlijk verkrijgbaar
2
2000 Touring-modellen vereisen installatieset 68315-01 Afzonderlijk verkrijgbaar
| |
69720-01D | Internationaal (behalve Japan):
|
3
2000 Softail-modellen vereisen installatieset 68316-01 Afzonderlijk verkrijgbaar
| |
69721-01D | Modellen voor Japan:
|
1
2000 Touring-modellen vereisen installatieset 68314-01 Afzonderlijk verkrijgbaar
2
2000 Touring-modellen vereisen installatieset 68315-01 Afzonderlijk verkrijgbaar
| |
69722-01D | Modellen voor Japan:
|
3
2000 Softail-modellen vereisen installatieset 68316-01 Afzonderlijk verkrijgbaar
| |
SERVICEONDERDELEN
Tabel 2. Alarmsysteemsets
Set | Onderdeel | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|---|
Kit 68200-00D Noord-Amerika | 1 | Module, alarmsysteem | 68922-00D |
2 | Sleutelhanger, afstandsbediening | 68926-00 | |
3 | Batterij, sleutelhanger voor afstandsbediening (CR 2032) | 66373-06 | |
4 | Zakformaat handleiding, Engels (niet getoond) | 99962-06 | |
5 | Zakformaat handleiding, Frans (niet afgebeeld) | 99962-06F | |
6 | Zakformaat handleiding, Spaans (niet afgebeeld) | 99962-06SP | |
Set 68207-00D Noord-Amerika | 1 | Module, alarmsysteem | 68923-00D |
2 | Sleutelhanger, afstandsbediening | 68926-00 | |
3 | Batterij, sleutelhanger voor afstandsbediening (CR 2032) | 66373-06 | |
4 | Zakformaat handleiding, Engels (niet getoond) | 99962-06 | |
5 | Zakformaat handleiding, Frans (niet afgebeeld) | 99962-06F | |
6 | Zakformaat handleiding, Spaans (niet afgebeeld) | 99962-06SP | |
Set 68719-01D Internationaal, behalve Japan | 1 | Module, alarmsysteem | 68924-00D |
2 | Sleutelhanger, afstandsbediening | 68927-00 | |
3 | Batterij, sleutelhanger voor afstandsbediening (CR 2032) | 66373-06 | |
4 | Zakformaat handleiding, Engels (niet afgebeeld) | 99962-06 | |
5 | Zakformaat handleiding, Frans (niet afgebeeld) | 99962-06F | |
6 | Zakformaat handleiding, Spaans (niet afgebeeld) | 99962-06SP | |
7 | Zakformaat handleiding, Duits (niet afgebeeld) | 99962-06G | |
8 | Zakformaat handleiding, Italiaans (niet afgebeeld) | 99962-06IT | |
9 | Zakformaat handleiding, Portugees (niet afgebeeld) | 99962-06PO | |
10 | Zakformaat handleiding, Nederlands (niet afgebeeld) | 99962-06DH | |
Set 68720-01D Internationaal, behalve Japan | 1 | Module, alarmsysteem | 68925-00D |
2 | Sleutelhanger, afstandsbediening | 68927-00 | |
3 | Batterij, sleutelhanger voor afstandsbediening (CR 2032) | 66373-06 | |
4 | Zakformaat handleiding, Engels (niet afgebeeld) | 99962-06 | |
5 | Zakformaat handleiding, Frans (niet afgebeeld) | 99962-06F | |
6 | Zakformaat handleiding, Spaans (niet afgebeeld) | 99962-06SP | |
7 | Zakformaat handleiding, Duits (niet afgebeeld) | 99962-06G | |
8 | Zakformaat handleiding, Italiaans (niet afgebeeld) | 99962-06IT | |
9 | Zakformaat handleiding, Portugees (niet afgebeeld) | 99962-06PO | |
10 | Zakformaat handleiding, Nederlands (niet afgebeeld) | 99962-06DH | |
Set 69721-01D Japan | 1 | Module, alarmsysteem | 68922-00D |
2 | Sleutelhanger, afstandsbediening | 68939-00 | |
3 | Batterij, sleutelhanger voor afstandsbediening (CR 2032) | 66373-06 | |
4 | Zakformaat handleiding, Engels (niet afgebeeld) | 99962-06 | |
Set 69722-01D Japan | 1 | Module, alarmsysteem | 68923-00D |
2 | Sleutelhanger, afstandsbediening | 68939-00 | |
3 | Batterij, sleutelhanger voor afstandsbediening (CR 2032) | 66373-06 | |
4 | Zakformaat handleiding, Engels (niet afgebeeld) | 99962-06 |

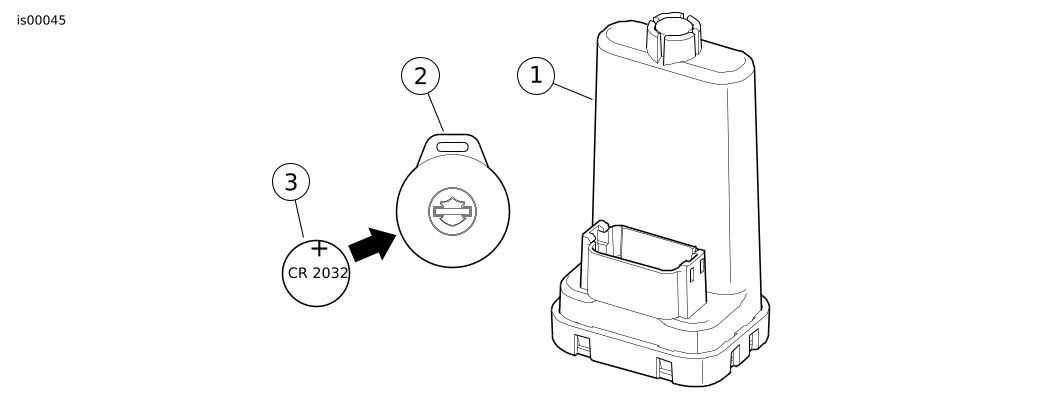

Afbeelding 1. Alarmsysteemsets
