ערכות מערכת אבטחה
J036592022-05-26
כללי
מספר ערכה
68200-00D‏, 68207-00D‏, 69719-01D‏, 69720-01D‏, 69721-01D ו-69722-01D
דגמים
ראה טבלה 1.
החלקים הנוספים הנדרשים
  • ב דגמי FL Touring שמצוידים בסירת TLE/TLE Ultra יהיה צורך בהתקנה נוספת של ערכת מתג זווית ההטיה, מס' חלק 88115-03. חובה לרכוש ערכה זו בנפרד, והיא זמינה אצל סוכן Harley-Davidson.
  • נדרשות ערכות התקנה למספר דגמים; ראה טבלה 1 . חובה לרכוש ערכות אלו בנפרד, והן זמניות אצל סוכן Harley-Davidson.
הערה
דף הוראות זה מתייחס למידע המופיע במדריך הטיפולים ומדריך האבחון החשמלי. על מנת לבצע התקנה זו יש צורך במדריך טיפולים ובמדריך אבחון חשמלי לדגם האופנוע שלך, וניתן להשיגם אצל סוכן Harley-Davidson.
תכולת הערכה
אזהרה
כלולה בפנים סוללת כפתור או מטבע. מסוכן במקרה של בליעה, עלול לגרום למוות או לפציעה חמורה. (13807a)
ראה איור 1 ו טבלה 2 .
התקנה
  1. הסר את מודול מאותתי הפנייה (TSM) המקורי על פי הוראות בנושא "מודול מאותתי פנייה/אבטחה, הסרה" ב מדריך הטיפולים .
  2. התקן את מודול מאותתי הפנייה/האבטחה (TSSM) החדש מהערכה הזו על פי ההוראות ב מדריך הטיפולים .
  3. בצע את הבדיקות המתוארות בנושא "משלוח מערכת TSM/TSSM של הרכב" במדריך האבחון החשמלי .
אזהרה
ודא כי כל האורות והמתגים פועלים כראוי לפני הפעלת האופנוע. נראות נמוכה של הרוכב עלולה לגרום למוות או פציעה חמורה. (00316a)
קביעת תצורת הסירה (דגמי FL TOURING בלבד)
אזהרה
רק אופנועי Harley-Davidson מדגם Touring מתאימים לשימוש עם סירה. התייעץ עם סוכן של Harley-Davidson. השימוש בסירה באופנועים כלשהם פרט לדגמי Touring עלול לגרום למוות או פגיעה חמורה. (00040a)
הערה
בדגמי FL Touring המצוידים בסירה TLE/TLE-Ultra צריך להשתמש בחיישן זווית הטיה (מס' חלק 88115-03). אי התקנה והגדרת התצורה של חיישן זווית הטיה עלולה להוביל למוות או לפציעה.
לצורך הגדרת התצורה של הסירה במערכת האבטחה יש להשתמש בכלי Digital Technician בעזרת מחבר קישור נתונים או רתמת ממשק אבחון. לפרטים המלאים פנה לסוכנות Harley-Davidson שלך או עיין במדריך הטיפולים הנוכחי של Harley-Davidson עבור הסירה.
באופנוע המצויד בסירה יש להגדיר מחדש את התצורה של מערכת האבטחה מהגדרת ברירת המחדל "solo vehicle" (אופנוע בלבד) להגדרה "sidecar" (סירה).
  • אם הסירה מוסרת מהאופנוע לאחר מכן, יש להגדיר מחדש את התצורה של מערכת האבטחה מההגדרה "sidecar" (סירה) להגדרה "solo vehicle" (אופנוע בלבד).
  • אם מוסיפים סירה לאופנוע במועד מאוחר יותר, יש להגדיר מחדש את התצורה של מערכת האבטחה מההגדרה "solo vehicle" (אופנוע בלבד) להגדרה "sidecar" (סירה), ו יהיה צורך להתקין את ערכת המתג של חיישן זווית ההטיה, מס' חלק 88115-03.
טבלה 1. דגמים
ערכות
דגמים
68200-00D
דגמים עבור צפון אמריקה:
  • VRSCA/B/D מהשנים 2002 עד 2006,
  • FL Touring 1 מהשנים 2000 עד 2006,
  • Dyna 2 מהשנים 2000 עד 2003,
  • XL ‏(Sportster) מהשנים 2004 עד 2006
1 בדגמי Touring משנת 2000 צריך להתקין את ערכה 68314-01 הנמכרת בנפרד
2 בדגמי Dyna משנת 2000 צריך להתקין את ערכה 68315-01 הנמכרת בנפרד
68207-00D
דגמים עבור צפון אמריקה:
  • Softail 3 מהשנים 2000 עד 2006,
  • Dyna מהשנים 2004 עד 2006,
  • VRSCR משנת 2006
3 בדגמי Softail משנת 2000 צריך להתקין את ערכה 68316-01 הנמכרת בנפרד
69719-01D
השוק הבינלאומי (למעט יפן):
  • VRSCA/B/D מהשנים 2002 עד 2006,
  • FL Touring 1 מהשנים 2000 עד 2006,
  • Dyna 2 מהשנים 2000 עד 2003,
  • XL ‏(Sportster) מהשנים 2004 עד 2006
1 בדגמי Touring משנת 2000 צריך להתקין את ערכה 68314-01 הנמכרת בנפרד
2 בדגמי Dyna משנת 2000 צריך להתקין את ערכה 68315-01 הנמכרת בנפרד
69720-01D
השוק הבינלאומי (למעט יפן):
  • Softail 3 מהשנים 2000 עד 2006,
  • Dyna מהשנים 2004 עד 2006,
  • VRSCR משנת 2006
3 בדגמי Softail משנת 2000 צריך להתקין את ערכה 68316-01 הנמכרת בנפרד
69721-01D
דגמים עבור יפן:
  • VRSCA/B/D מהשנים 2002 עד 2006,
  • FL Touring 1 מהשנים 2000 עד 2006,
  • Dyna 2 מהשנים 2000 עד 2003,
  • XL ‏(Sportster) מהשנים 2004 עד 2006
1 בדגמי Touring משנת 2000 צריך להתקין את ערכה 68314-01 הנמכרת בנפרד
2 בדגמי Dyna משנת 2000 צריך להתקין את ערכה 68315-01 הנמכרת בנפרד
69722-01D
דגמים עבור יפן:
  • Softail 3 מהשנים 2000 עד 2006,
  • Dyna מהשנים 2004 עד 2006,
  • VRSCR משנת 2006
3 בדגמי Softail משנת 2000 צריך להתקין את ערכה 68316-01 הנמכרת בנפרד
חלקי שירות
טבלה 2. ערכות מערכת אבטחה
ערכה
פריט
תיאור (כמות)
מספר חלק
ערכה 68200-00D
צפון אמריקה
1
מודול, מערכת אבטחה
68922-00D
2
מחזיק מפתחות, שלט רחוק
68926-00
3
סוללה, מחזיק מפתחות של שלט-רחוק (CR 2032)
66373-06
4
מדריך כיס, אנגלית (לא מוצג)
99962-06
5
מדריך כיס, צרפתית (לא מוצג)
99962-06F
6
מדריך כיס, ספרדית (לא מוצג)
99962-06SP
ערכה 68207-00D
צפון אמריקה
1
מודול, מערכת אבטחה
68923-00D
2
מחזיק מפתחות, שלט רחוק
68926-00
3
סוללה, מחזיק מפתחות של שלט-רחוק (CR 2032)
66373-06
4
מדריך כיס, אנגלית (לא מוצג)
99962-06
5
מדריך כיס, צרפתית (לא מוצג)
99962-06F
6
מדריך כיס, ספרדית (לא מוצג)
99962-06SP
ערכה 68719-01D
השוק הבינלאומי, למעט יפן
1
מודול, מערכת אבטחה
68924-00D
2
מחזיק מפתחות, שלט רחוק
68927-00
3
סוללה, מחזיק מפתחות של שלט-רחוק (CR 2032)
66373-06
4
מדריך כיס, אנגלית (לא מוצג)
99962-06
5
מדריך כיס, צרפתית (לא מוצג)
99962-06F
6
מדריך כיס, ספרדית (לא מוצג)
99962-06SP
7
מדריך כיס, גרמנית (לא מוצג)
99962-06G
8
מדריך כיס, איטלקית (לא מוצג)
99962-06IT
9
מדריך כיס, פורטוגזית (לא מוצג)
99962-06PO
10
מדריך כיס, הולנדית (לא מוצג)
99962-06DH
ערכה 68720-01D
השוק הבינלאומי, למעט יפן
1
מודול, מערכת אבטחה
68925-00D
2
מחזיק מפתחות, שלט רחוק
68927-00
3
סוללה, מחזיק מפתחות של שלט-רחוק (CR 2032)
66373-06
4
מדריך כיס, אנגלית (לא מוצג)
99962-06
5
מדריך כיס, צרפתית (לא מוצג)
99962-06F
6
מדריך כיס, ספרדית (לא מוצג)
99962-06SP
7
מדריך כיס, גרמנית (לא מוצג)
99962-06G
8
מדריך כיס, איטלקית (לא מוצג)
99962-06IT
9
מדריך כיס, פורטוגזית (לא מוצג)
99962-06PO
10
מדריך כיס, הולנדית (לא מוצג)
99962-06DH
ערכה 69721-01D
יפן
1
מודול, מערכת אבטחה
68922-00D
2
מחזיק מפתחות, שלט רחוק
68939-00
3
סוללה, מחזיק מפתחות של שלט-רחוק (CR 2032)
66373-06
4
מדריך כיס, אנגלית (לא מוצג)
99962-06
ערכה 69722-01D
יפן
1
מודול, מערכת אבטחה
68923-00D
2
מחזיק מפתחות, שלט רחוק
68939-00
3
סוללה, מחזיק מפתחות של שלט-רחוק (CR 2032)
66373-06
4
מדריך כיס, אנגלית (לא מוצג)
99962-06

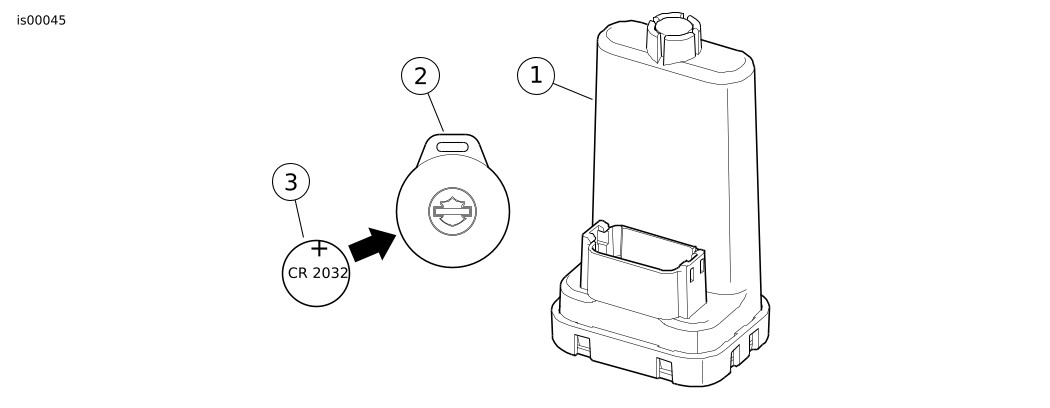

איור 1. ערכות מערכת אבטחה
