BIZTONSÁGIRENDSZER-KÉSZLETEK
J036592022-05-26
ÁLTALÁNOS TUDNIVALÓK
Készlet száma
68200-00D, 68207-00D, 69719-01D, 69720-01D, 69721-01D és 69722-01D
Modellek
Lásd: Táblázat 1.
További alkatrészek szükségesek
- A TLE/ TLE Ultra oldalkocsival felszerelt FL Touring modellekhez további dőlésszögkapcsoló készletet kell felszerelni (cikkszám: 88115-03). Ezt a készletet külön kell megvásárolni, és egy Harley-Davidson márkakereskedőtől kapható.
- Több modellhez szerelőkészletekre van szükség; lásd: Táblázat 1 . Ezeket a készleteket külön kell beszerezni, de ezek mindegyike kapható a Harley-Davidson márkakereskedőknél.
MEGJEGYZÉS
Ez az útmutatólap a szervizkézikönyv és az elektromos diagnosztikai kézikönyv információira hivatkozik. Ehhez a szereléshez a saját modelljéhez tartozó szervizkézikönyv és elektromos diagnosztikai kézikönyv is szükséges lesz. Ezek a Harley-Davidson márkakereskedéseiben kaphatók.
A készlet tartalma
FIGYELEM
Gombelemet tartalmaz. Lenyelve halált vagy súlyos sérülést okozhat. (13807a)
Lásd: Ábra 1 és Táblázat 2.
FELSZERELÉS
- A szervizkézikönyv IRÁNYJELZŐ-/ BIZTONSÁGIRENDSZER-MODUL, ELTÁVOLÍTÁS útmutatása szerint távolítsa el az eredeti (OE) irányjelzőmodult (TSM).
- A szervizkézikönyv útmutatása szerint szerelje be ebből a készletből az új irányjelző-/biztonságirendszer-modult (TSSM).
- Végezze el az elektromos diagnosztikai kézikönyv TSM/ TSSM JÁRMŰ SZÁLLÍTÁS részében meghatározott teszteket.
FIGYELEMMielőtt motorozni indul, ellenőrizze, megfelelően működik-e az összes lámpa és kapcsoló. Ha a motoros nem látható elég jól, az súlyos, akár végzetes személyi sérüléshez is vezethet. (00316a)
OLDALKOCSI KONFIGURÁCIÓ (CSAK FL TOURING MODELLEK)
FIGYELEMOldalkocsi használatára csak a Touring Harley-Davidson motorkerékpárok alkalmasak. Forduljon Harley-Davidson-márkakereskedőhöz. Oldalkocsi nem Touring modellel való használata súlyos, akár végzetes sérüléssel is járhat. (00040a)
MEGJEGYZÉS
A TLE/TLE-Ultra oldalkocsival felszerelt FL Touring modelleken dőlésszög-érzékelőt (cikksz.: 88115-03) kell használni. Ha nem szereli be és nem konfigurálja a dőlésszög-érzékelőt, az halált vagy súlyos sérülést okozhat.
A biztonsági rendszer oldalkocsis konfigurációjához elengedhetetlen a Digital Technician eszköz használata Data Link csatlakozóval vagy digitális interfész kábelköteggel. Teljes körű információkért forduljon a Harley-Davidson-márkakereskedőhöz, illetve nézzen utána a Harley-Davidson OLDALKOCSI SZERVIZKÉZIKÖNYVÉBEN.
Oldalkocsival felszerelt rendszereken a biztonsági rendszert át kell állítani az alapértelmezett egyjárműves beállításról oldalkocsis beállításra.
- Ha az oldalkocsit később eltávolítják a járműről, a biztonsági rendszert át kell állítani oldalkocsis beállításról egyjárműves beállításra.
- Ha a járműhöz később adnak oldalkocsit, a biztonsági rendszert át kell állítani egyjárműves beállításról oldalkocsis beállításra, és be kell szerelni a dőlésszög-érzékelő kapcsolókészletet (cikksz.: 88115-03).
Táblázat 1. Modellek
Készletek | Modellek |
|---|---|
68200-00D | Észak-Amerikai modellek esetében:
|
1 2000-es Touring modellek szereléséhez külön megvásárolható 68314-01 sz. készlet szükséges 1 2000-es Dyna modellek szereléséhez külön megvásárolható 68315-01 sz. készlet szükséges | |
68207-00D | Észak-Amerikai modellek esetében:
|
1 2000-es Softail modellek szereléséhez külön megvásárolható 68316-01 sz. készlet szükséges | |
69719-01D | Nemzetközi (Japán kivételével):
|
1 2000-es Touring modellek szereléséhez külön megvásárolható 68314-01 sz. készlet szükséges 1 2000-es Dyna modellek szereléséhez külön megvásárolható 68315-01 sz. készlet szükséges | |
69720-01D | Nemzetközi (Japán kivételével):
|
1 2000-es Softail modellek szereléséhez külön megvásárolható 68316-01 sz. készlet szükséges | |
69721-01D | Japán modellek:
|
1 2000-es Touring modellek szereléséhez külön megvásárolható 68314-01 sz. készlet szükséges 1 2000-es Dyna modellek szereléséhez külön megvásárolható 68315-01 sz. készlet szükséges | |
69722-01D | Japán modellek:
|
1 2000-es Softail modellek szereléséhez külön megvásárolható 68316-01 sz. készlet szükséges | |
SZERVIZELHETŐ ALKATRÉSZEK
Táblázat 2. Biztonságirendszer-készletek
Készlet | Tétel | Leírás (mennyiség) | Cikkszám |
|---|---|---|---|
68200-00D készlet Észak-Amerika | 1 | Modul, biztonsági rendszer | 68922-00D |
2 | Kulcsjeladó, távirányító | 68926-00 | |
3 | Akkumulátor, távirányítós kulcsjeladó (CR 2032) | 66373-06 | |
4 | Zseb kézikönyv, angol (nem látható) | 99962-06 | |
5 | Zseb kézikönyv, francia (nem látható) | 99962-06F | |
6 | Zseb kézikönyv, spanyol (nem látható) | 99962-06SP | |
68207-00D sz. készlet Észak-Amerika | 1 | Modul, biztonsági rendszer | 68923-00D |
2 | Kulcsjeladó, távirányító | 68926-00 | |
3 | Akkumulátor, távirányítós kulcsjeladó (CR 2032) | 66373-06 | |
4 | Zseb kézikönyv, angol (nem látható) | 99962-06 | |
5 | Zseb kézikönyv, francia (nem látható) | 99962-06F | |
6 | Zseb kézikönyv, spanyol (nem látható) | 99962-06SP | |
68719-01D sz. készlet Nemzetközi (Japán kivételével) | 1 | Modul, biztonsági rendszer | 68924-00D |
2 | Kulcsjeladó, távirányító | 68927-00 | |
3 | Akkumulátor, távirányítós kulcsjeladó (CR 2032) | 66373-06 | |
4 | Zseb kézikönyv, angol (nem látható) | 99962-06 | |
5 | Zseb kézikönyv, francia (nem látható) | 99962-06F | |
6 | Zseb kézikönyv, spanyol (nem látható) | 99962-06SP | |
7 | Zseb kézikönyv, német (nem látható) | 99962-06G | |
8 | Zseb kézikönyv, olasz (nem látható) | 99962-06IT | |
9 | Zseb kézikönyv, portugál (nem látható) | 99962-06PO | |
10 | Zseb kézikönyv, holland (nem látható) | 99962-06DH | |
68720-01D sz. készlet Nemzetközi (Japán kivételével) | 1 | Modul, biztonsági rendszer | 68925-00D |
2 | Kulcsjeladó, távirányító | 68927-00 | |
3 | Akkumulátor, távirányítós kulcsjeladó (CR 2032) | 66373-06 | |
4 | Zseb kézikönyv, angol (nem látható) | 99962-06 | |
5 | Zseb kézikönyv, francia (nem látható) | 99962-06F | |
6 | Zseb kézikönyv, spanyol (nem látható) | 99962-06SP | |
7 | Zseb kézikönyv, német (nem látható) | 99962-06G | |
8 | Zseb kézikönyv, olasz (nem látható) | 99962-06IT | |
9 | Zseb kézikönyv, portugál (nem látható) | 99962-06PO | |
10 | Zseb kézikönyv, holland (nem látható) | 99962-06DH | |
69721-01D sz. készlet Japán | 1 | Modul, biztonsági rendszer | 68922-00D |
2 | Kulcsjeladó, távirányító | 68939-00 | |
3 | Akkumulátor, távirányítós kulcsjeladó (CR 2032) | 66373-06 | |
4 | Zseb kézikönyv, angol (nem látható) | 99962-06 | |
69722-01D sz. készlet Japán | 1 | Modul, biztonsági rendszer | 68923-00D |
2 | Kulcsjeladó, távirányító | 68939-00 | |
3 | Akkumulátor, távirányítós kulcsjeladó (CR 2032) | 66373-06 | |
4 | Zseb kézikönyv, angol (nem látható) | 99962-06 |

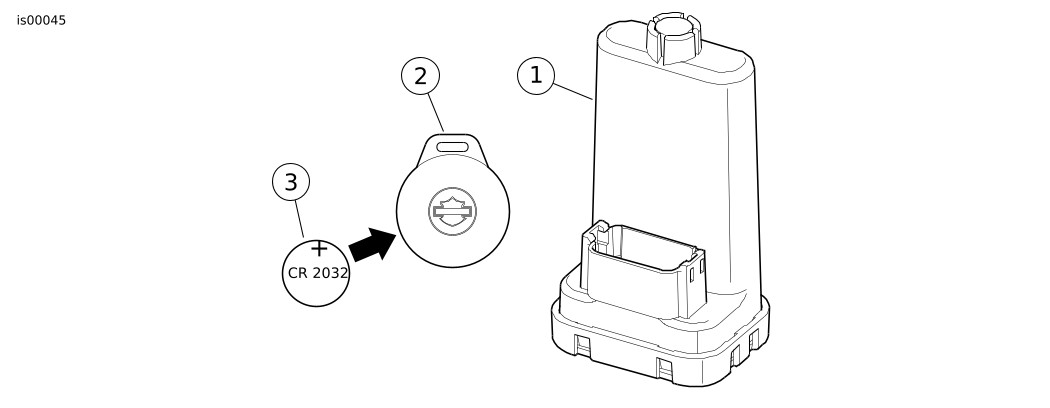

Ábra 1. Biztonságirendszer-készletek
