ZESTAWY SYSTEMU BEZPIECZEŃSTWA
J036592022-05-26
INFORMACJE OGÓLNE
Numer zestawu
68200-00D, 68207-00D, 69719-01D, 69720-01D, 69721-01D i 69722-01D
Modele
Zobacz Tabela 1.
Wymagane są części dodatkowe
- Modele FL Touring wyposażone w wózek boczny TLE / TLE Ultra Sidecar będą wymagać dodatkowej instalacji zestawu przełączników kątowych, nr kat. 88115-03. Ten zestaw należy zakupić osobno i jest on dostępny u dealera Harley-Davidson.
- W przypadku kilku modeli wymagane są zestawy do montażu; Patrz Tabela 1 . Te zestawy należy zakupić osobno i są one dostępne u dealera Harley-Davidson.
UWAGA
Niniejsza instrukcja zawiera odniesienia do informacji zawartych w instrukcji serwisowej i instrukcji diagnostyki układu elektrycznego. Do przeprowadzenia tej instalacji wymagane są instrukcja serwisowa oraz instrukcja diagnostyki układu elektrycznego dla danego modelu motocykla, które są dostępne u dealera Harley-Davidson.
MONTAŻ
- Zdemontuj znajdujący się na oryginalnym wyposażeniu (OE) moduł kierunkowskazów (TSM), postępując zgodnie z instrukcjami KIERUNKOWSKAZY/ MODUŁ BEZPIECZEŃSTWA, DEMONTAŻ w Instrukcji serwisowej.
- Zainstaluj nowy kierunkowskaz/moduł bezpieczeństwa (TSSM) z tego zestawu, postępując zgodnie z instrukcjami zawartymi w instrukcji serwisowej .
- Wykonaj testy opisane w rozdziale DOSTAWA POJAZDU TSM/ TSSM w Podręczniku diagnostyki układu elektrycznego .
OSTRZEŻENIEPrzed użytkowaniem motocykla upewnij się, że wszystkie światła i przełączniki działają poprawnie. Słaba widoczność kierowcy może przyczynić się do jego śmierci lub poważnych obrażeń ciała. (00316a)
KONFIGURACJA PRZYCZEPY BOCZNEJ (TYLKO MODELE FL TOURING)
OSTRZEŻENIEDo stosowania z przyczepą boczną nadają się wyłącznie motocykle Harley-Davidson Touring. Zasięgnij informacji u dilera Harleya-Davidsona. Stosowanie bocznych przyczep z motocyklami innymi niż modele Touring może spowodować śmierć lub poważne obrażenia ciała. (00040a)
UWAGA
Modele FL Touring wyposażone w przyczepę boczną TLE/TLE-Ultra Sidecar wymagają instalacji czujnika kąta nachylenia (nr kar. 88115-03). Niezainstalowanie i nieskonfigurowanie czujnika kąta nachylenia może spowodować śmierć lub poważne obrażenia użytkownika.
Konfiguracja systemu bezpieczeństwa w przyczepie bocznej wymaga użycia modułu Digital Technician wyposażonego w złącze danych lub złącze interfejsu diagnostycznego. Aby uzyskać szczegółowe informacje, skonsultuj się z dealerem Harley-Davidson lub sprawdź aktualną INSTRUKCJĘ OBSŁUGI PRZYCZEPY BOCZNEJ.
W pojazdach wyposażonych w przyczepę boczną system bezpieczeństwa należy ponownie skonfigurować z domyślnego ustawienia pojazdu bez przyczepy, na ustawienie z przyczepę boczną.
- Jeśli przyczepa boczna zostanie później usunięta z pojazdu, system zabezpieczenia należy ponownie skonfigurować z ustawienia przyczepy bocznej na ustawienia pojazdu bez przyczepy.
- Jeśli przyczepa boczna zostanie dołączony do pojazdu w późniejszym terminie, system zabezpieczenia należy ponownie skonfigurować z ustawienia pojazdu bez przyczepy, na ustawienia przyczepy bocznej, a będzie wymagać instalacji zestawu przełącznika czujnika kąta przechylenia, nr kat. 88115-03.
Tabela 1. Modele
Zestawy | Modele |
|---|---|
68200-00D | Modele dla Ameryki Północnej:
|
1 Modele Touring 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68314-01 2 Modele Dyna 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68315-01 | |
68207-00D | Modele dla Ameryki Północnej:
|
3 Modele Softail 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68316-01 | |
69719-01D | Międzynarodowe (z wyjątkiem Japonii):
|
1 Modele Touring 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68314-01 2 Modele Dyna 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68315-01 | |
69720-01D | Międzynarodowe (z wyjątkiem Japonii):
|
3 Modele Softail 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68316-01 | |
69721-01D | Modele dla Japonii:
|
1 Modele Touring 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68314-01 2 Modele Dyna 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68315-01 | |
69722-01D | Modele dla Japonii:
|
3 Modele Softail 2000 wymagają sprzedawanego oddzielnie zestawu do montażu 68316-01 | |
ELEMENTY ZESTAWU SERWISOWEGO
Tabela 2. Zestawy systemu bezpieczeństwa
Zestaw | Pozycja | Opis (liczba) | Numer części |
|---|---|---|---|
Zestaw 68200-00D Ameryka Północna | 1 | Moduł, system zabezpieczenia | 68922-00D |
2 | Breloczek, zdalne sterowanie | 68926-00 | |
3 | Bateria, pilot zdalnego sterowania (CR 2032) | 66373-06 | |
4 | Kieszonkowa instrukcja obsługi, język angielski (nie pokazano) | 99962-06 | |
5 | Kieszonkowa instrukcja obsługi, język francuski (nie pokazano) | 99962-06F | |
6 | Kieszonkowa instrukcja obsługi, język hiszpański (nie pokazano) | 99962-06SP | |
Zestaw 68207-00D Ameryka Północna | 1 | Moduł, system zabezpieczenia | 68923-00D |
2 | Breloczek, zdalne sterowanie | 68926-00 | |
3 | Bateria, pilot zdalnego sterowania (CR 2032) | 66373-06 | |
4 | Kieszonkowa instrukcja obsługi, język angielski (nie pokazano) | 99962-06 | |
5 | Kieszonkowa instrukcja obsługi, język francuski (nie pokazano) | 99962-06F | |
6 | Kieszonkowa instrukcja obsługi, język hiszpański (nie pokazano) | 99962-06SP | |
Zestaw 68719-01D Międzynarodowa, z wyjątkiem Japonii | 1 | Moduł, system zabezpieczenia | 68924-00D |
2 | Breloczek, zdalne sterowanie | 68927-00 | |
3 | Bateria, pilot zdalnego sterowania (CR 2032) | 66373-06 | |
4 | Kieszonkowa instrukcja obsługi, język angielski (nie pokazano) | 99962-06 | |
5 | Kieszonkowa instrukcja obsługi, język francuski (nie pokazano) | 99962-06F | |
6 | Kieszonkowa instrukcja obsługi, język hiszpański (nie pokazano) | 99962-06SP | |
7 | Kieszonkowa instrukcja obsługi, język niemiecki (nie pokazano) | 99962-06G | |
8 | Kieszonkowa instrukcja obsługi, język włoski (nie pokazano) | 99962-06IT | |
9 | Kieszonkowa instrukcja obsługi, język portugalski (nie pokazano) | 99962-06PO | |
10 | Kieszonkowa instrukcja obsługi, język holenderski (nie pokazano) | 99962-06DH | |
Zestaw 68720-01D Międzynarodowa, z wyjątkiem Japonii | 1 | Moduł, system zabezpieczenia | 68925-00D |
2 | Breloczek, zdalne sterowanie | 68927-00 | |
3 | Bateria, pilot zdalnego sterowania (CR 2032) | 66373-06 | |
4 | Kieszonkowa instrukcja obsługi, język angielski (nie pokazano) | 99962-06 | |
5 | Kieszonkowa instrukcja obsługi, język francuski (nie pokazano) | 99962-06F | |
6 | Kieszonkowa instrukcja obsługi, język hiszpański (nie pokazano) | 99962-06SP | |
7 | Kieszonkowa instrukcja obsługi, język niemiecki (nie pokazano) | 99962-06G | |
8 | Kieszonkowa instrukcja obsługi, język włoski (nie pokazano) | 99962-06IT | |
9 | Kieszonkowa instrukcja obsługi, język portugalski (nie pokazano) | 99962-06PO | |
10 | Kieszonkowa instrukcja obsługi, język holenderski (nie pokazano) | 99962-06DH | |
Zestaw 69721-01D Japonia | 1 | Moduł, system zabezpieczenia | 68922-00D |
2 | Breloczek, zdalne sterowanie | 68939-00 | |
3 | Bateria, pilot zdalnego sterowania (CR 2032) | 66373-06 | |
4 | Kieszonkowa instrukcja obsługi, język angielski (nie pokazano) | 99962-06 | |
Zestaw 69722-01D Japonia | 1 | Moduł, system zabezpieczenia | 68923-00D |
2 | Breloczek, zdalne sterowanie | 68939-00 | |
3 | Bateria, pilot zdalnego sterowania (CR 2032) | 66373-06 | |
4 | Kieszonkowa instrukcja obsługi, język angielski (nie pokazano) | 99962-06 |

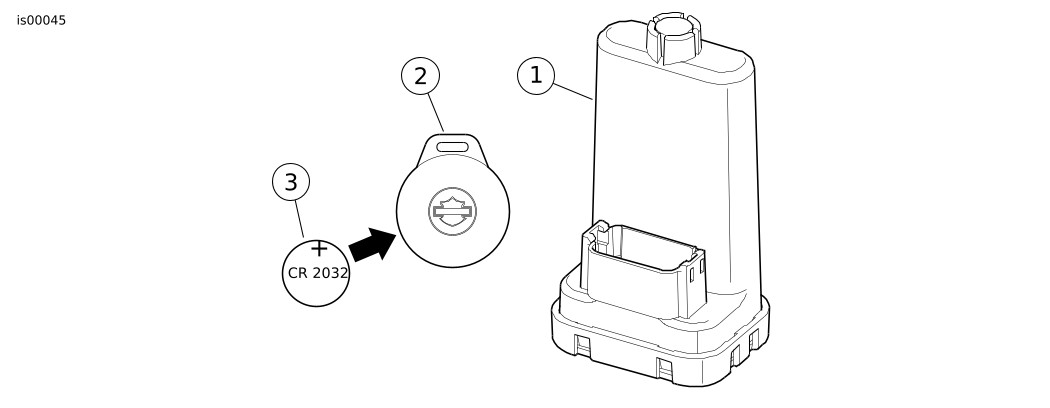

Rysunek 1. Zestawy systemu bezpieczeństwa
