BỘ CÔNG CỤ BẢO MẬT HỆ THỐNG
J036592022-05-26
THƯỜNG
Mã số bộ sản phẩm
68200-00D, 68207-00D, 69719-01D, 69720-01D, 69721-01D và 69722-01D
Mẫu xe
Xem Bảng 1.
Phụ tùng cần mua thêm
  • Mô hình vòng tua FL được trang bị với một TLE/ TLE Ultra Sidecar sẽ cần cài đặt thêm một ngân hàng góc chuyển đổi Bộ sản phẩm, Mã phụ tùng 88115-03. Bộ dụng cụ này phải được mua riêng và có sẵn từ một Đại lý Harley-Davidson.
  • Bộ dụng cụ lắp đặt được yêu cầu cho một số mẫu xe; Xem Bảng 1 . Các bộ sản phẩm này phải được mua riêng và có sẵn từ một đại lý Harley-Davidson.
LƯU Ý
Hướng dẫn này sử dụng thông tin có trong sách hướng dẫn bảo dưỡng và chẩn đoán điện. Quy trình lắp đặt này cần phải có sách hướng dẫn bảo dưỡng chẩn đoán điện cho mẫu xe mô tô của bạn, sách có sẵn tại Đại lý Harley-Davidson.
Các chi tiết trong bộ sản phẩm
CẢNH BÁO
Bao gồm nút hoặc ắc quy pin đồng xu. Nguy hiểm nếu nuốt phải, có thể dẫn đến tử vong hoặc thương tích nghiêm trọng. (13807a)
Xem Hình 1 và Bảng 2.
LẮP ĐẶT
  1. Tháo mô-đun đèn xi nhan ban đầu (OE) (TSM) theo hướng dẫn mục MÔ-ĐUN ĐÈN XI NHAN/AN NINH, THÁO trong Hướng dẫn Bảo dưỡng .
  2. Cài đặt mô-đun đèn xi nhan/ an ninh mới (TSSM) từ bộ này , theo hướng dẫn trong Hướng dẫn Bảo dưỡng .
  3. Thực hiện các xét nghiệm được mô tả theo GIAO XE TSM/TSSM trong Hướng dẫn Chẩn đoán điện .
CẢNH BÁO
Bảo đảm tất cả các đèn và công tắc hoạt động bình thường trước khi vận hành mô tô. Người điều khiển mô tô bị hạn chế tầm nhìn có thể gặp thương tích nghiêm trọng hoặc tử vong. (00316a)
CẤU HÌNH SIDECAR (FL THAM QUAN CÁC MÔ HÌNH CHỈ)
CẢNH BÁO
Chỉ các mô tô mẫu Touring của Harley-Davidson là sử dụng được xe thùng. Hãy hỏi ý kiến đại lý của Harley-Davidson. Việc sử dụng xe thùng với các mô tô không phải mẫu Touring có thể dẫn đến thương tích nghiêm trọng hoặc tử vong. (00040a)
LƯU Ý
FL tham quan mô hình trang bị TLE/TLE-Ultra Sidecar cần sử dụng một bộ cảm biến góc ở ngân hàng (Mã phụ tùng 88115-03). Không cài đặt và đặt cấu hình một bộ cảm biến góc ngân hàng có thể dẫn đến tử vong hoặc thương tích nghiêm trọng.
Cấu hình sidecar của Hệ thống bảo mật yêu cầu sử dụng Dụng cụ kỹ thuật viên kỹ thuật số với Đầu nối liên kết dữ liệu hoặc Khai thác giao diện chẩn đoán. Tham khảo ý kiến Đại lý Harley-Davidson của bạn hoặc HƯỚNG DẪN BẢO DƯỠNG Harley-Davidson SIDECAR hiện tại để biết chi tiết đầy đủ.
Trên xe được trang bị với một bên cạnh xe, Hệ thống an ninh phải cấu hình lại từ xe solo mặc định được thiết lập để cài đặt bên cạnh xe.
  • Nếu bên cạnh xe sau đó gỡ bỏ từ chiếc xe, Hệ thống an ninh phải được cấu hình lại từ các thiết lập bên cạnh xe để thiết lập xe một mình.
  • Nếu một bên cạnh xe được thêm vào cho chiếc xe vào một ngày sau đó, hệ thống an ninh phải được cấu hình lại từ các thiết lập đơn phương tiện cài đặt bên cạnh xe và sẽ yêu cầu cài đặt của Bộ Cảm biến góc Ngân hàng Chuyển đổi, Mã phụ tùng 88115-03.
Bảng 1. Mẫu xe
Bộ sản phẩm
Mẫu xe
68200-00D
Các mẫu xe thị trường Bắc Mỹ:
  • VRSCA/B/D 2002 đến 2006,
  • FL Touring 1 2000 đến 2006,
  • Dyna 2 2000 đến 2003,
  • XL (Sportster) 2004 đến 2006
1 Mẫu xe Touring 2000 yêu cầu bộ cài đặt 68314-01 được bán riêng
1 Mẫu xe Dyna 2000 yêu cầu bộ cài đặt 68315-01 được bán riêng
68207-00D
Các mẫu xe thị trường Bắc Mỹ:
  • Softail 3 2000 đến 2006,
  • Dyna 2004 đến 2006,
  • 2006 VRSCR
3 Mẫu xe Softail 2000 yêu cầu bộ cài đặt 68316-01 được bán riêng
69719-01D
Quốc tế (trừ Nhật Bản):
  • VRSCA/B/D 2002 đến 2006,
  • FL Touring 1 2000 đến 2006,
  • Dyna 2 2000 đến 2003,
  • XL (Sportster) 2004 đến 2006
1 Mẫu xe Touring 2000 yêu cầu bộ cài đặt 68314-01 được bán riêng
1 Mẫu xe Dyna 2000 yêu cầu bộ cài đặt 68315-01 được bán riêng
69720-01D
Quốc tế (trừ Nhật Bản):
  • Softail 3 2000 đến 2006,
  • Dyna 2004 đến 2006,
  • 2006 VRSCR
3 Mẫu xe Softail 2000 yêu cầu bộ cài đặt 68316-01 được bán riêng
69721-01D
Các mẫu xe cho Nhật Bản:
  • VRSCA/B/D 2002 đến 2006,
  • FL Touring 1 2000 đến 2006,
  • Dyna 2 2000 đến 2003,
  • XL (Sportster) 2004 đến 2006
1 Mẫu xe Touring 2000 yêu cầu bộ cài đặt 68314-01 được bán riêng
1 Mẫu xe Dyna 2000 yêu cầu bộ cài đặt 68315-01 được bán riêng
69722-01D
Các mẫu xe cho Nhật Bản:
  • Softail 3 2000 đến 2006,
  • Dyna 2004 đến 2006,
  • 2006 VRSCR
3 Mẫu xe Softail 2000 yêu cầu bộ cài đặt 68316-01 được bán riêng
PHỤ TÙNG
Bảng 2. BỘ CÔNG CỤ BẢO MẬT HỆ THỐNG
Bộ sản phẩm
Mặt hàng
Mô tả (Số lượng)
Số bộ phận
Bộ sản phẩm 68200-00D
Bắc Mỹ
1
Tắt hệ thống báo động.
68922-00D
2
Chìa khóa fob, điều khiển từ xa
68926-00
3
Pin, khóa fob điều khiển từ xa (CR 2032)
66373-06
4
Hướng dẫn sử dụng bỏ túi, tiếng Anh (không hiển thị)
99962-06
5
Hướng dẫn sử dụng bỏ túi, tiếng Pháp (không hiển thị)
99962-06F
6
Hướng dẫn sử dụng bỏ túi, tiếng Tây Ban Nha (không hiển thị)
99962-06SP
Bộ sản phẩm 68207-00D
Bắc Mỹ
1
Tắt hệ thống báo động.
68923-00D
2
Chìa khóa fob, điều khiển từ xa
68926-00
3
Pin, khóa fob điều khiển từ xa (CR 2032)
66373-06
4
Hướng dẫn sử dụng bỏ túi, tiếng Anh (không hiển thị)
99962-06
5
Hướng dẫn sử dụng bỏ túi, tiếng Pháp (không hiển thị)
99962-06F
6
Hướng dẫn sử dụng bỏ túi, tiếng Tây Ban Nha (không hiển thị)
99962-06SP
Bộ sản phẩm 68719-01D
Quốc tế, ngoại trừ Nhật Bản
1
Tắt hệ thống báo động.
68924-00D
2
Chìa khóa fob, điều khiển từ xa
68927-00
3
Pin, khóa fob điều khiển từ xa (CR 2032)
66373-06
4
Hướng dẫn sử dụng bỏ túi, tiếng Anh (không hiển thị)
99962-06
5
Hướng dẫn sử dụng bỏ túi, tiếng Pháp (không hiển thị)
99962-06F
6
Hướng dẫn sử dụng bỏ túi, tiếng Tây Ban Nha (không hiển thị)
99962-06SP
7
Hướng dẫn sử dụng bỏ túi, tiếng Đức (không hiển thị)
99962-06G
8
Hướng dẫn sử dụng bỏ túi, tiếng Ý (không hiển thị)
99962-06IT
9
Hướng dẫn sử dụng bỏ túi, tiếng Bồ Đào Nha (không hiển thị)
99962-06PO
10
Hướng dẫn sử dụng bỏ túi, tiếng Hà Lan (không hiển thị)
99962-06DH
Bộ sản phẩm 68720-01D
Quốc tế, ngoại trừ Nhật Bản
1
Tắt hệ thống báo động.
68925-00D
2
Chìa khóa fob, điều khiển từ xa
68927-00
3
Pin, khóa fob điều khiển từ xa (CR 2032)
66373-06
4
Hướng dẫn sử dụng bỏ túi, tiếng Anh (không hiển thị)
99962-06
5
Hướng dẫn sử dụng bỏ túi, tiếng Pháp (không hiển thị)
99962-06F
6
Hướng dẫn sử dụng bỏ túi, tiếng Tây Ban Nha (không hiển thị)
99962-06SP
7
Hướng dẫn sử dụng bỏ túi, tiếng Đức (không hiển thị)
99962-06G
8
Hướng dẫn sử dụng bỏ túi, tiếng Ý (không hiển thị)
99962-06IT
9
Hướng dẫn sử dụng bỏ túi, tiếng Bồ Đào Nha (không hiển thị)
99962-06PO
10
Hướng dẫn sử dụng bỏ túi, tiếng Hà Lan (không hiển thị)
99962-06DH
Bộ sản phẩm 69721-01D
Nhật Bản
1
Tắt hệ thống báo động.
68922-00D
2
Chìa khóa fob, điều khiển từ xa
68939-00
3
Pin, khóa fob điều khiển từ xa (CR 2032)
66373-06
4
Hướng dẫn sử dụng bỏ túi, tiếng Anh (không hiển thị)
99962-06
Bộ sản phẩm 69722-01D
Nhật Bản
1
Tắt hệ thống báo động.
68923-00D
2
Chìa khóa fob, điều khiển từ xa
68939-00
3
Pin, khóa fob điều khiển từ xa (CR 2032)
66373-06
4
Hướng dẫn sử dụng bỏ túi, tiếng Anh (không hiển thị)
99962-06

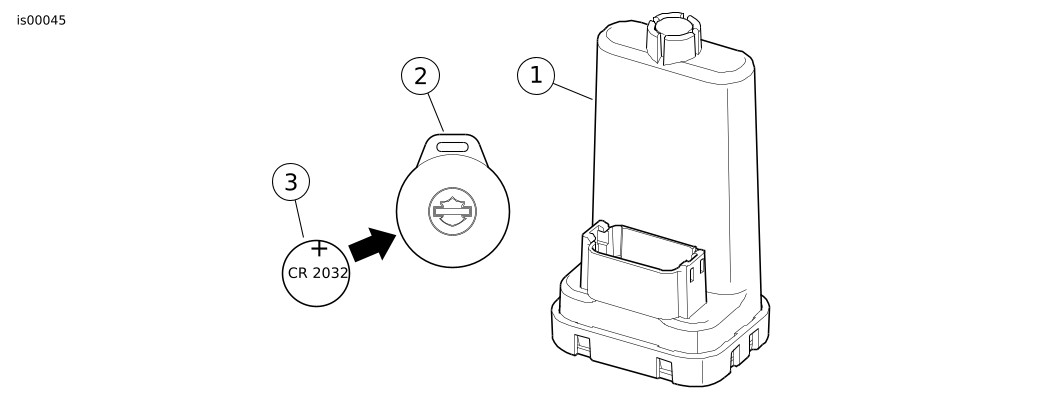

Hình 1. BỘ CÔNG CỤ BẢO MẬT HỆ THỐNG
