Hielsteunset Airfoil, bestuurder
J021802013-11-01
ALGEMEEN
Setnummer
50281-01
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
Voor de juiste installatie van deze set moet ook een paar Airfoil voetsteunen, onderdeelnr. 50133-95 (groot) of 50134-95 (klein), worden gemonteerd. Deze zitten niet in deze set. Airfoil voetsteunen zijn bij uw Harley-Davidson-dealer verkrijgbaar.
Setinhoud
Zie Afbeelding 3 en Tabel 1.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Volg de juiste stappen uit de servicehandleiding. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00333b)
OPMERKING
Een servicehandleiding voor uw motor is verkrijgbaar bij uw Harley-Davidson-dealer.
| 1 | Achterrempedaal (alleen ter referentie) |
| 2 | Standaard voetsteun |
| 3 | Veerring |
| 4 | Voetsteunbeugel |

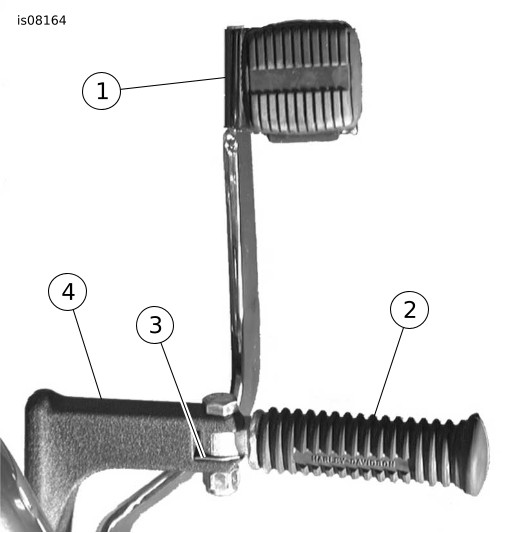

Afbeelding 1. Standaard voetsteun, rechts
INSTALLEREN
OPMERKING
Let als u tijdens de volgende stap de beide voetsteunen verwijdert, goed op de plaats en oriëntatie van de veerring.
| 1. | Zie Afbeelding 1. Verwijder aan de rechterkant van de motorfiets de bevestigingsmaterialen waarmee de voetsteun aan de voetsteunbeugel bevestigd is. Bewaar de bevestigingsmaterialen voor de montage. OPMERKING Verwijder bij motorfietsen met Airfoil voetsteunen de stelbout waarmee de voetsteun aan de beugel bevestigd is. Bewaar de voetsteun en bout voor de montage van de hielsteun. | |||||||||||
| 2. | Bevestig de steun en veerring van de Airfoil bestuurdershielsteun aan de voetsteunbeugel. Gebruik hiervoor de bevestigingsmaterialen die u in stap 1 bewaard hebt. Draai de bout en moer aan tot 26,7 N·m (19 ft-lbs). | |||||||||||
| 3. | Zie Afbeelding 2 en Afbeelding 3. Plaats de rechter Airfoil bestuurdershielsteun op de hielsteunbeugel en zet de hielsteun in de gewenste hoek. OPMERKING Plaats de Airfoil bestuurdershielsteunbeugel met de ronde zijde naar boven op de voetsteunbeugel. Hierdoor kan de steun voor opslag omhoog worden geklapt. |
Afbeelding 2. Airfoil hiel- en voetsteun gemonteerd, rechts | ||||||||||
| 4. | Bevestig de Airfoil hielsteun met de moer uit de set op de beugel. Breng Loctite® 243 (blauw) aan op de grote schroefdraad op de hielsteunbeugel en draai de moer aan tot 135,5 N·m (100 ft-lbs). | |||||||||||
| 5. | Bevestig de rechter Airfoil voetsteun met de Airfoil hielsteunafstelbout aan de Airfoil bestuurdershielsteun. Haal de stelbout aan tot 39,3 N·m (29 ft-lb). | |||||||||||
| 6. | Herhaal stap 1 t/m 5 voor de linker voetsteun. OPMERKING De Airfoil voetsteun en de Airfoil bestuurdershielsteun kunnen op elk moment na montage worden afgesteld voor rijcomfort. Maak de moer op de Airfoil bestuurdershielsteun los om de hoek van de hielsteun af te stellen. Maak de afstelbout op de Airfoil voetsteun los om de hoek van de voetsteun af te stellen. Haal de bevestigingsmiddelen aan volgens bovenstaande specificaties. |
Serviceonderdelen

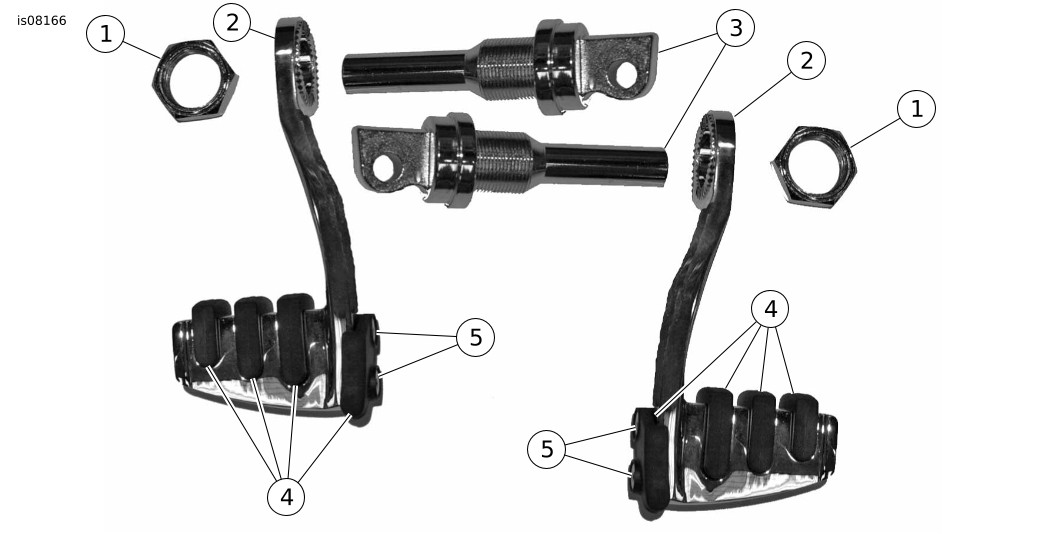

Afbeelding 3. Serviceonderdelen
Tabel 1. Serviceonderdelen
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Moer (2) | 7745 |
2 | Hielsteun (2) | 50283-01 |
3 | Hielsteunbeugel (2) | 50282-01 |
4 | Set rubbers | 50925-01 |
5 | Bout (4) | 1627 |
– | Pen, uitlijnen rubber (niet afgebeeld) | 50284-01 |
