VERSTELLBARE FUSSRASTEN (AUFSTECKBEFESTIGUNG)
J011912007-05-15
ALLGEMEINES
Satz-Nummer
50133-95, 50134-95, 50474-03, 50500-03
Modelle
Diese Fußrasten sind für alle Harley-Davidson-Fußrastenträger des Aufstecktyps geeignet, sofern sie nur als Fußrasten für die Autobahn oder als Soziusfußrasten benutzt werden.
Inhalt des Satzes
Siehe Tabelle 1.
EINBAU
1. Die Sicherungsmuttern und Schrauben entfernen, mit denen die vorhandenen Fußrasten befestigt sind. Alle Befestigungsteile für den Einbau der neuen Fußrasten aufbewahren.
2. Die vorhandenen Fußrasten gemeinsam mit den Federscheiben ausbauen. Die Federscheiben für den späteren Einbau aufbewahren.
3. Die neuen Fußrasten auf die gleiche Art wie die alten Fußrasten einbauen. Eine Federscheibe mit dem Befestigungsende der Fußraste in die Schlitze der Fußrastenträger einsetzen. Sicherstellen, dass die Federscheibe an der Innenseite des Fußrastenträgers mit der rechtwinkligen Kante in Richtung Innenseite des Trägers platziert ist, wie im unteren Teil von Abbildung 1 abgebildet.
4. Jede Fußraste und Federscheibe mit der Schraube und Sicherungsmutter befestigen, die zuvor ausgebaut wurden. Die Sicherungsmuttern auf ein Drehmoment von 26 N·m (19 ft-lbs) anziehen.
5. Für jede Fußraste die Einstellschraube im angesenkten Loch lockern, bis sich die Fußraste drehen lässt. Die Fußraste nach Wunsch einstellen, und dann die Einstellschraube wie folgt anziehen: Für Sätze 50133-95, 50134-95 oder 50500-03: Auf ein Drehmoment von 29 N·m (21 ft-lbs) anziehen. Für Satz 50474-03: Auf ein Drehmoment von 19–22 N·m (14–16 ft-lbs) anziehen.
WARNUNG
Die Fußrasten müssen beim Anschlagen nach oben und in Richtung Motorradheck eingeklappt werden. Wenn sich die Fußrasten nicht hoch und nach hinten klappen lassen, kann dies zu schweren oder tödlichen Verletzungen führen. (00366a)

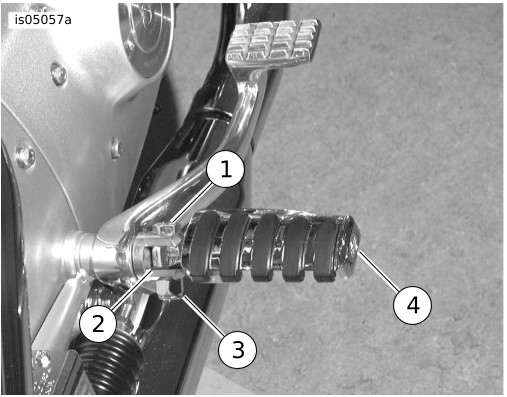

1Schraube
2Federscheibe
3Sicherungsmutter
4Einstellschraube (in angesenktem Loch)
Abbildung 1. Fußraste einbauen
1Federscheibe
Abbildung 2. Fußrasten-Federscheibe einbauen
ERSATZTEILE
Tabelle 1. Ersatzteile
Beschreibung (Menge)
Teilenummer
Satz 50133-95 (Airfoil – Groß)
Linke Fußraste
50170-95
Rechte Fußraste
50171-95
Einstellschrauben (2)
2532
Satz 50134-95 (Airfoil – Klein)
Linke Fußraste
50172-95
Rechte Fußraste
50173-95
Einstellschrauben (2)
2532
Satz 50474-03 (Airfoil – Extra Groß)
Linke Fußraste
50476-03
Rechte Fußraste
50475-03
Einstellschrauben (2)
4115
Satz 50500-03 (Chrom und Gummi – Extra Groß)
Linke Fußraste
50502-03
Rechte Fußraste
50501-03
Einstellschrauben (2)
4115
