运动款TOUR-PAK套件
J016682015-06-01
概述
套件编号
53929-XX
车型
这些套件适配配备可拆卸式Tour-Pak行李架（53066-00B）或单人座椅行李架（53559-04A）的2000年款及之后软尾车型摩托车。这些套件匹配针对2000年款及之后软尾车型摩托车的颜色方案。
这些套件还适配配备单人座椅和可拆卸式Tour-Pak行李架（53655-04）的2004年款及之后运动者车型摩托车。
这些套件也适配配备车牌重新定位套件（60095-00）的哈雷戴维森国际（HDI）FLSTC车型摩托车。
这些套件不适配哈雷戴维森国际（HDI）FLSTF或FLSTS车型。
安装
| 1. | 拆下衬于Tour-pak底部的橡胶垫。 | |
| 2. | 使用随行李架所提供螺丝、垫圈和螺母在行李架上安装Tour-pak。 | |
| 3. | 在Tour-pak内侧底部放置黑色橡胶垫。 | |
| 4. | 安装此附件时，必须遵循维修手册调整转向头轴承。 |
警告不要超出Tour-Pak的承载能力。 重量过大会导致失控，可能造成死亡或重伤。 (00401c)
注意
Tour-Pak最大承载能力为11.3千克（25磅）。
| 1 | 前部安装孔 |
| 2 | 后部安装孔 |

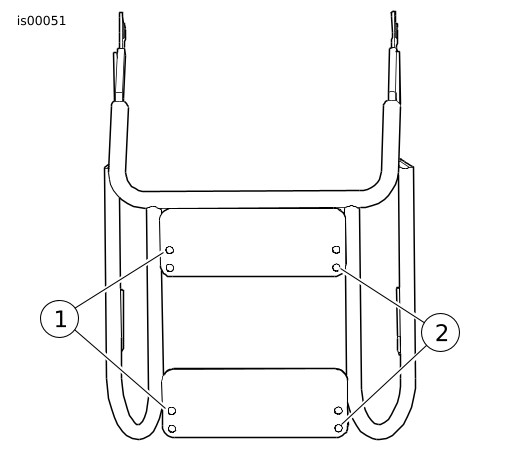

图1。 可拆卸式行李架顶视图
图2。 Tour-Pak紧固件
维修零件

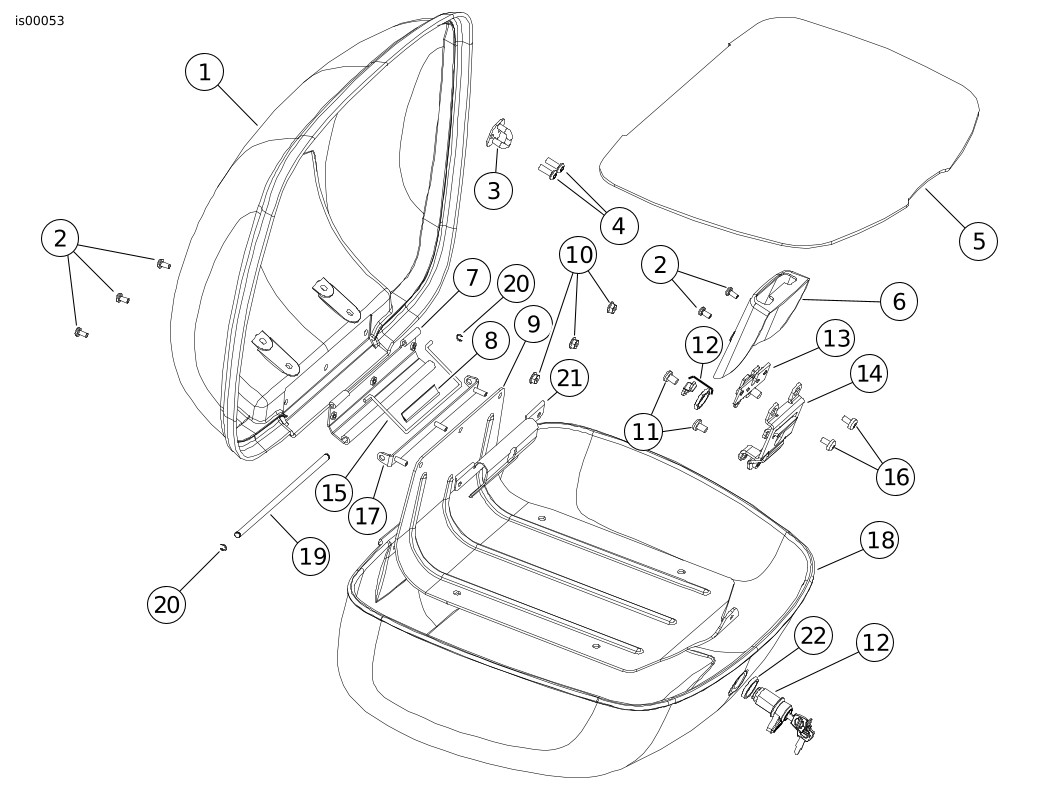

图3。 维修零件
表1。 维修零件表
项目 | 描述（数量） | 零件编号 | 项目 | 描述（数量） | 零件编号 | |
|---|---|---|---|---|---|---|
1 | Tour-Pak盖 | 53885-XX | 13 | 锁扣 | 90166-00 | |
2 | 螺丝，#10-24 x 3/8英寸（5） | 3018 | 14 | 锁扣支架 | 53888-01 | |
3 | 锁扣环 | 53893-01 | 15 | 铰链环弹簧 | 53083-01 | |
4 | 自攻丝螺钉，#12-16（2） | 3596 | 16 | 螺丝，M6-6H（2） | 1394 | |
5 | 垫 | 53064-01 | 17 | 铰链钩通道 | 53894-01 | |
6 | 锁扣盖 | 53890-01 | 18 | Tour-pak箱体 | 53886-XX | |
7 | 铰链钩支架 | 53895-01 | 19 | 铰链销 | 53085-01 | |
8 | 密封垫 | 90174-00 | 20 | 固定环（2） | 11096 | |
9 | 底板 | 53201-01 | 21 | 铰链环导板 | 53084-01 | |
10 | 凸缘锁紧螺母，#10-24 | 7878 | 22 | 锁具密封垫 | 90290-02 | |
11 | 螺丝，1/4-20 x 3/8英寸（2） | 1395 | 23 | 警示标牌（未显示） | 不单独出售 | |
12 | 锁具组件 | 53891-01 | 24 | 额定载荷标签 | 90821-74A |
