KIT TOUR-PACK SPORT

J016682015-06-01

GÉNÉRALITÉS

Numéro de kit

53929-XX

Modèles

Ces kits sont adaptés aux modèles de moto Softail de 2000 et plus récents, équipées d'un porte-bagages Tour-Pak Detachables (53066-00B) ou Solo (53559-04A). Ces kits sont assortis aux modes couleur des modèles de moto Softail de 2000 et plus récents.

Ces kits sont également adaptés aux modèles de moto Sportster de 2004 et plus récents équipées d'une selle Solo et d'un porte-bagages Tour-Pak Detachables (53655-04).

Ces kits sont également adaptés aux motos de modèle FLSTC Harley-Davidson International (HDI) lorsqu'ils sont équipés d'un kit de repositionnement de plaque d'immatriculation (60095-00).

Ces kits ne sont pas adaptés aux modèles FLSTF ou FLSTS Harley-Davidson International (HDI).

Contenu du kit

Voir Figure 3 et Tableau 1.

POSE

1.	Retirer le tapis en caoutchouc au fond du Tour-Pak.
2.	Installer le Tour-Pak sur le porte-bagages à l'aide des vis, rondelles et écrous fournis avec le porte-bagages. a. Voir Figure 1. Aligner les trous à la base du Tour-Pak avec l'une des deux séries de trous de montage sur le porte-bagages. b. Voir Figure 2. Insérer les vis dans les trous de la plaque de base à l'intérieur du Tour-Pack. c. Serrer les vis au couple de 25 N·m (19 ft-lbs).
3.	Placer le tapis noir en caoutchouc au fond du Tour-Pak.
4.	Lors de la pose de cet accessoire, les roulements de colonne de direction doivent être réglés selon les instructions du manuel d'entretien.

AVERTISSEMENT

Ne pas dépasser la capacité maximale du coffre Tour-Pak. Une charge trop lourde risquerait de provoquer une perte de contrôle et de causer des blessures graves ou la mort. (00401c)

REMARQUE

La capacité de poids maximale du Tour-Pak est 11,3 kg (25 lb).

1	Trous de montage avant
2	Trous de montage arrière

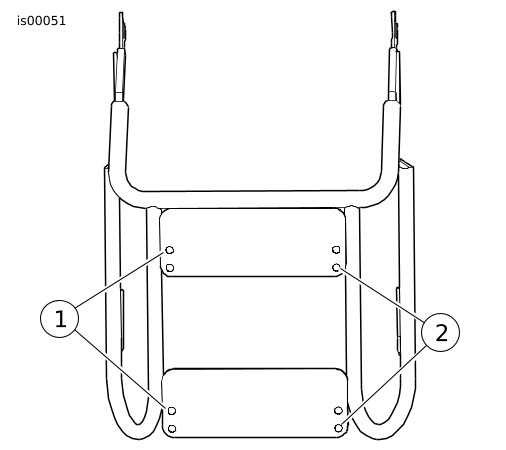

Figure 1. Vue de dessus du porte-bagages Detachables

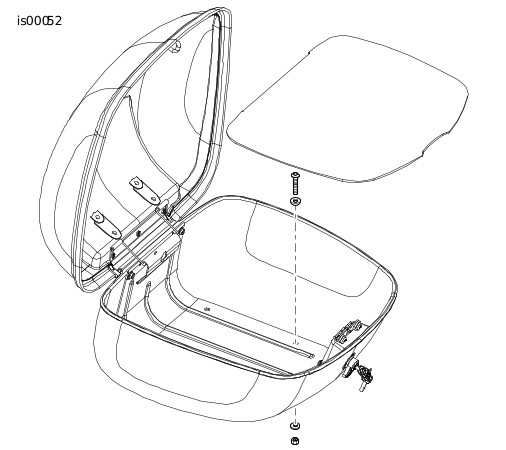

Figure 2. Fixations du Tour-Pak

PIÈCES DE RECHANGE

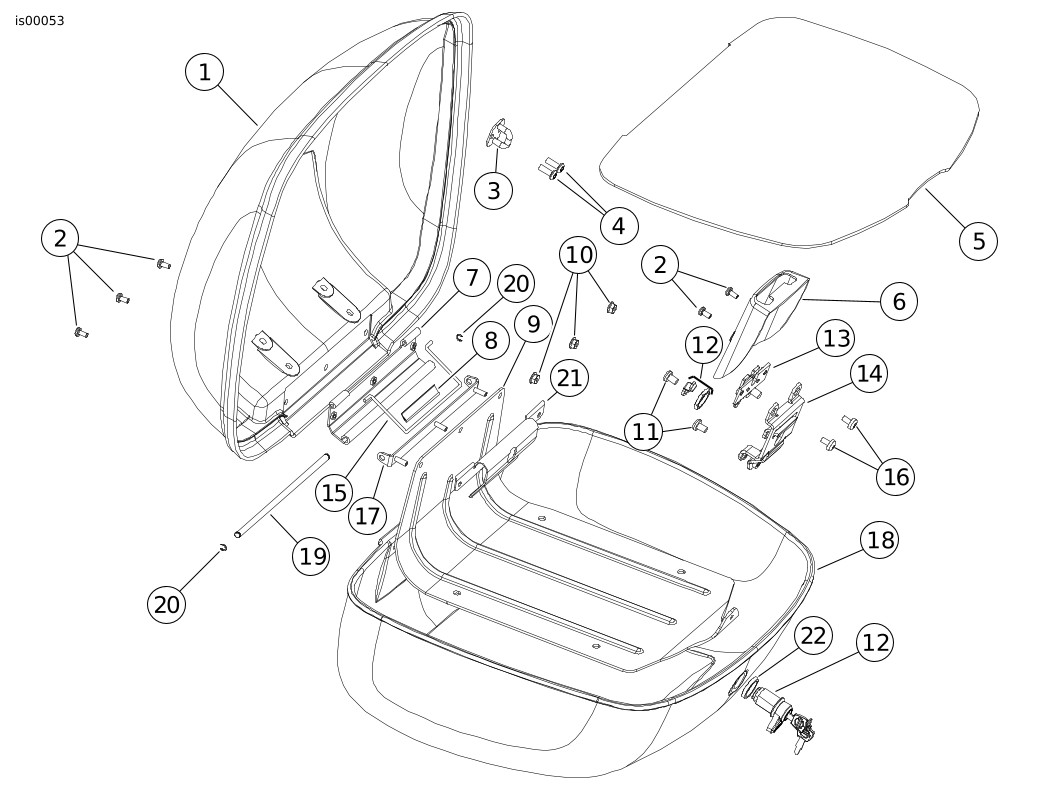

Figure 3. Pièces de rechange

Tableau 1. Tableau des pièces de rechange

Article	Description (quantité)	Numéro de pièce	Article	Description (quantité)	Numéro de pièce
1	Couvercle du coffre Tour-Pak	53885-XX	13	Loquet	90166-00
2	Vis, 10-24 x 9,5 mm (3/8 po) (5)	3018	14	Support de loquet	53888-01
3	Fermeture à levier	53893-01	15	Ressort d'étrier de charnière	53083-01
4	Vis autotaraudeuse, 12-16 (2)	3596	16	Vis, M6-6H (2)	1 394
5	Tapis	53064-01	17	Conduit de fixation de charnière	53894-01
6	Couvercle du loquet	53890-01	18	Cuvelage du Tour-Pak	53886-XX
7	Support de crochet de charnière	53895-01	19	Axe de charnière	53085-01
8	Joint	90174-00	20	Anneau de retenue (2)	11096
9	Plaque de base	53201-01	21	Guide d'étrier de charnière	53084-01
10	Contre-écrou à collet, 10-24	7878	22	Joint, verrou	90290-02
11	Vis, 1/4-20 x 9,5 mm (3/8 po) (2)	1395	23	Étiquette, avertissement (non illustrée)	Non vendue séparément
12	Ensemble de verrou	53891-01	24	Étiquette, classification de charge	90821-74A
