SPORT-TOUR-PAK-SATZ
J016682015-06-01
ALLGEMEINES
Satz-Nummer
53929-XX
Modelle
Diese Sätze sind für alle Softail-Motorräder ab Baujahr 2000 mit abnehmbarem Tour-Pak-Träger (53066-00B) oder Solo-Träger (53559-04A) geeignet. Diese Sätze entsprechen den Farbschemata für Softail-Motorräder ab Baujahr 2000.
Diese Sätze sind außerdem für Sportster-Motorräder ab Baujahr 2004 mit Einzelsitz und abnehmbarem Tour-Pak-Träger (53655-04) geeignet.
Diese Sätze sind außerdem für Harley-Davidson International (HDI) FLSTC-Motorrädern geeignet, sofern sie mit dem Kennzeichen-Umbausatz (60095-00) ausgestattet sind.
Diese Sätze sind nicht für Harley-Davidson International (HDI) FLSTF- oder FLSTS-Motorräder geeignet.
Inhalt des Satzes
Siehe Abbildung 3 und Tabelle 1.
EINBAU
| 1. | Die Gummimatte am Boden des Tour-Pak entfernen. | |
| 2. | Tour-Pak und Träger mithilfe der Schrauben, Unterlegscheiben und Muttern, die mit dem Träger mitgeliefert werden, einbauen. a. Siehe Abbildung 1. Die Löcher im Boden des Tour-Pak auf eines der beiden Paare Befestigungslöcher im Gepäckträger ausrichten. b. Siehe Abbildung 2. Die Schrauben durch die Trägerplattenlöcher im Tour-Pak einführen. c. Die Schrauben auf folgendes Drehmoment anziehen: 25 N·m (19 ft-lbs). | |
| 3. | Die schwarze Gummimatte in den Tour-Pak-Boden legen. | |
| 4. | Beim Einbau dieses Zubehörs muss das Lenkkopflager gemäß dem Werkstatthandbuch ausgerichtet werden. |
WARNUNGDas Maximalgewicht für den Tour-Pak keinesfalls überschreiten. Zu viel Gewicht kann zum Verlust der Kontrolle über das Fahrzeug und damit zu schweren oder tödlichen Verletzungen führen. (00401c)
HINWEIS
Das Tour-Pak kann mit maximal 11,3 kg (25 Pfund) beladen werden.
| 1 | Vordere Befestigungslöcher |
| 2 | Hintere Befestigungslöcher |

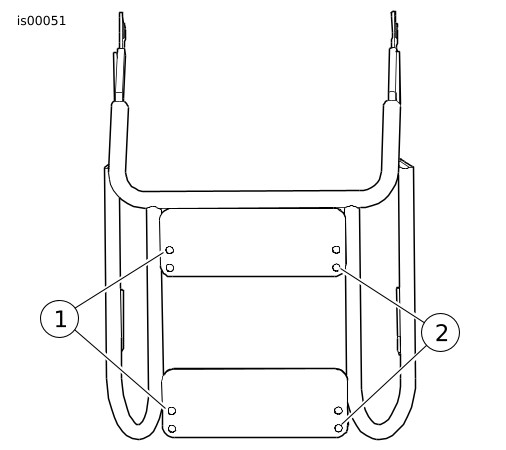

Abbildung 1. Draufsicht des abnehmbaren Trägers

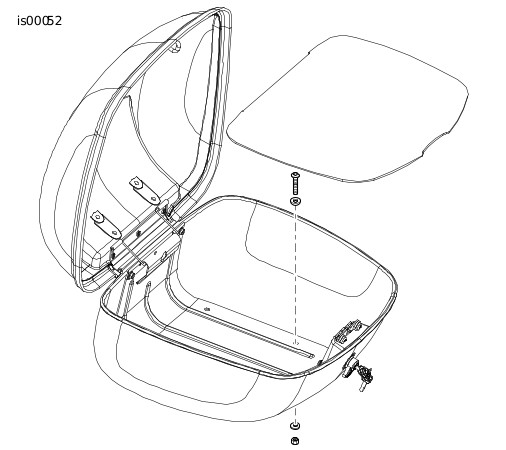

Abbildung 2. Tour-Pak-Befestigungsteile
ERSATZTEILE

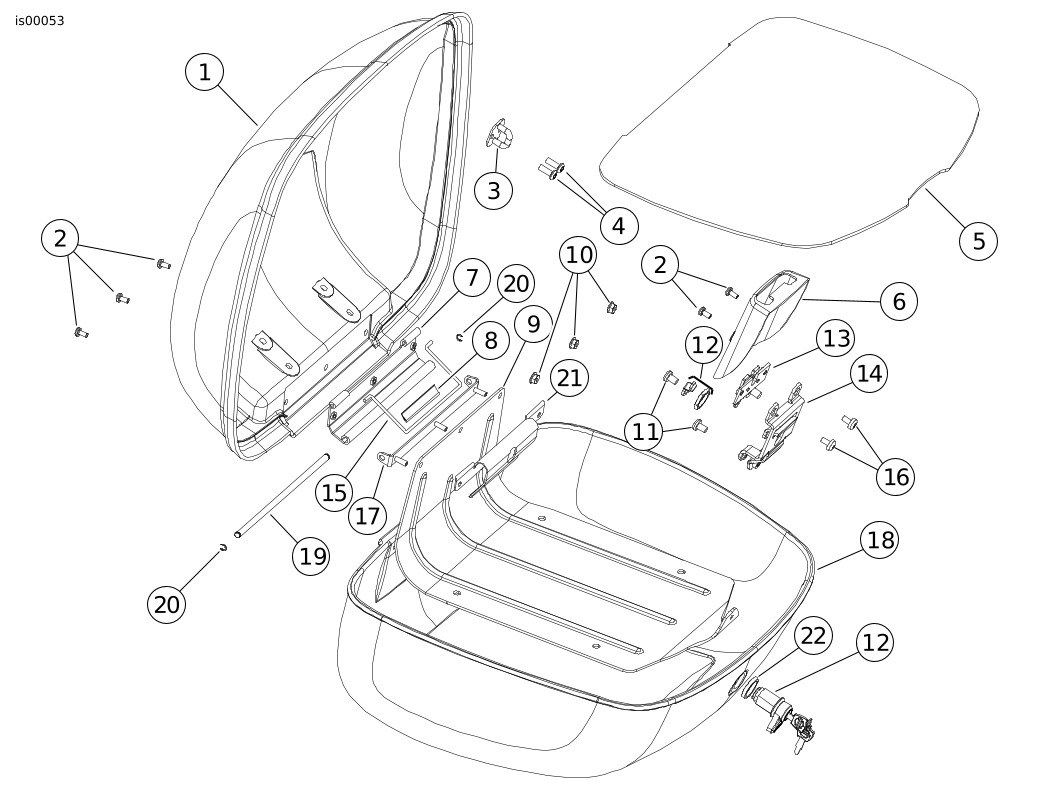

Abbildung 3. Ersatzteile
Tabelle 1. Ersatzteiletabelle
Teil | Beschreibung (Menge) | Teilenummer | Teil | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Tour-Pak-Deckel | 53885-XX | 13 | Klinke | 90166-00 | |
2 | Schraube, Nr. 10-24 x 3/8 in (5) | 3018 | 14 | Verriegelungshalterung | 53888-01 | |
3 | Verriegelungsschlaufe | 53893-01 | 15 | Scharnierschlaufenfeder | 53083-01 | |
4 | Schraube, selbstschneidend, Nr. 12–16 (2) | 3596 | 16 | Schraube, M6-6H (2) | 1394 | |
5 | Matte | 53064-01 | 17 | Scharnierfangkanal | 53894-01 | |
6 | Verriegelungsabdeckung | 53890-01 | 18 | Tour-Pak-Behälter | 53886-XX | |
7 | Scharnierhakenhalterung | 53895-01 | 19 | Scharnierbolzen | 53085-01 | |
8 | Dichtung | 90174-00 | 20 | Sicherungsring (2) | 11096 | |
9 | Trägerplatte | 53201-01 | 21 | Scharnierschlaufenführung | 53084-01 | |
10 | Flanschsicherungsmutter, Nr. 10–24 | 7878 | 22 | Dichtung, Verriegelung | 90290-02 | |
11 | Schraube, 1/4-20 x 3/8 in (2) | 1395 | 23 | Aufkleber, Warnung (nicht abgebildet) | Nicht einzeln erhältlich | |
12 | Schlossbaugruppe | 53891-01 | 24 | Aufkleber, Nennlast | 90821-74A |
