SPORT TOUR-PAK KIT
J016682015-06-01
概要
キット番号
53929-XX
モデル
このキットは、Detachable Tour-Pak Rack (53066-00B)またはSolo Rack (53559-04A)を装着した、2000年以降のSoftailモデルに取り付けることができます。キットの配色も、2000年以降のSoftailモデルに調和した配色となっています。
このキットは、ソロシートとDetachable Tour-Pak Rack (53655-04)を装着した、2004年以降のSportsterモデルに取り付けることもできます。
このキットは、License Plate Relocation Kit (60095-00)を装着したハーレーダビッドソンインターナショナル(HDI) FLSTCモデルに取り付けることもできます。
ただし、このキットは、ハーレーダビッドソンインターナショナル(HDI) FLSTFとFLSTSには取り付けることができません。
取り付け
| 1. | Tour-Pakの底に敷いてあるラバーマットを取り外します。 | |
| 2. | ラックに付いているスクリュー、ワッシャー、ナットを使ってラックにTour-Pakを取り付けます。 | |
| 3. | Tour-Pak内部の底に黒いラバーマットを敷きます。 | |
| 4. | このアクセサリーを取り付けるときは、サービスマニュアルに従ってステアリングヘッドベアリングを調整しなければなりません。 |
警告Tour-Pakの最大積載量を超えないようにしてください。 過剰な荷重がかかると車両のコントロールを失い、死亡事故または重大な人身事故を引き起こすおそれがあります。 (00401c)
注記
Tour-Pakの最大積載量は11.3 kg (25ポンド)です。
| 1 | 前方マウントホール |
| 2 | 後方マウントホール |
図1。 デタッチャブルラックの上面図
図2。 Tour-Pakファスナー
交換用パーツ

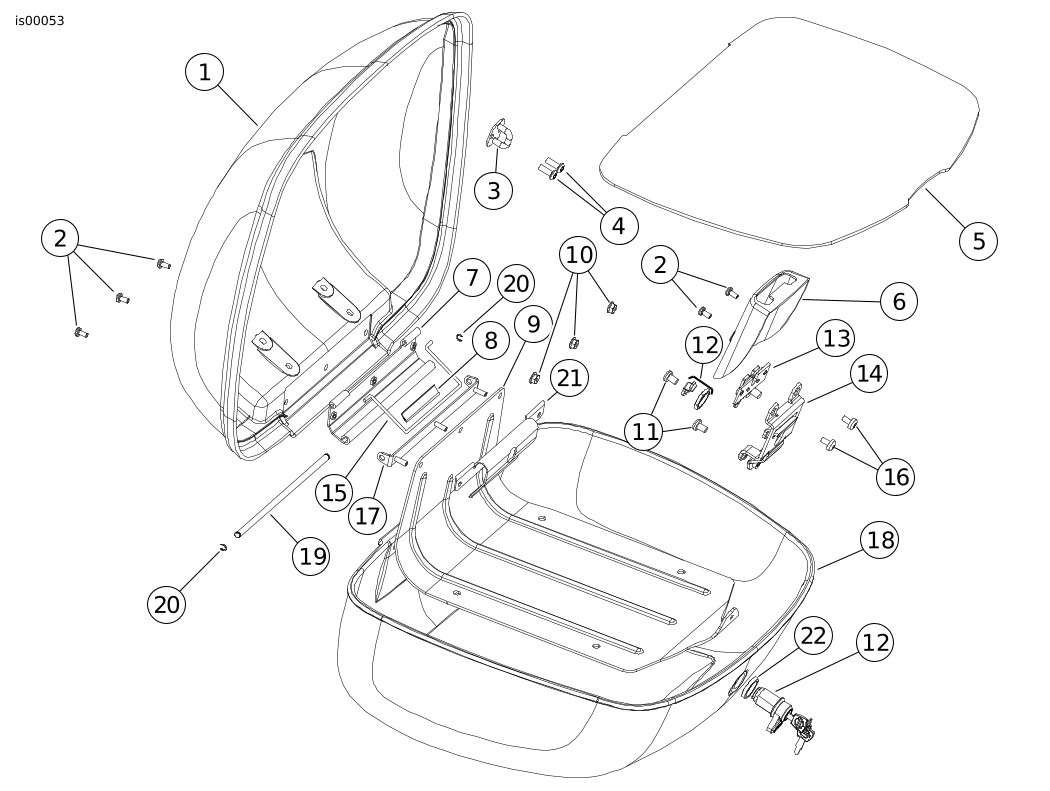

図3。 交換用パーツ
表1。 交換用パーツ表
品目 | 詳細(数量) | 部品番号 | 品目 | 詳細(数量) | 部品番号 | |
|---|---|---|---|---|---|---|
1 | Tour-Pak lid (Tour-Pakリッド) | 53885-XX | 13 | ラッチ | 90166-00 | |
2 | スクリュー、#10-24 x 3/8 in. (5) | 3018 | 14 | ラッチブラケット | 53888-01 | |
3 | ラッチループ | 53893-01 | 15 | ヒンジループスプリング | 53083-01 | |
4 | スクリュー、セルフタッピング、#12-16 (2) | 3596 | 16 | スクリュー、M6-6H (2) | 1,394 | |
5 | マット | 53064-01 | 17 | ヒンジキャッチチャンネル | 53894-01 | |
6 | ラッチカバー | 53890-01 | 18 | Tour-Pakバケット | 53886-XX | |
7 | ヒンジフックブラケット | 53895-01 | 19 | ヒンジピン | 53085-01 | |
8 | ガスケット | 90174-00 | 20 | リテーニングリング(2) | 11096 | |
9 | ベースプレート | 53201-01 | 21 | ヒンジループガイド | 53084-01 | |
10 | フランジロックナット、#10-24 | 7878 | 22 | ガスケット、ロック | 90290-02 | |
11 | スクリュー、1/4-20 x 3/8 in. (2) | 1395 | 23 | ラベル、警告(図示なし) | 単品販売なし | |
12 | ロックアッセンブリー | 53891-01 | 24 | ラベル、荷重定格 | 90821-74A |
