KIT DE SUPORTE DO TOUR-PAK

J016682015-06-01

GERAL

Kit n.º

53929-XX

Modelos

Estes kits adaptam-se às motocicletas modelo Softail ano 2000 e posteriores equipadas com Bagageiro Tour-Pak removível (53066-00B) ou Bagageiro individual (53559-04A). Estes kits combinam esquemas de cores para motocicletas modelo Softail ano 2000 e posteriores.

Estes kits também se adaptam às motocicletas modelo Sportster ano 2004 e posteriores com assento individual e Bagageiro Tour-Pak removível (53655-04).

Estes kits também se adaptam às motocicletas modelo FLSTC Harley-Davidson International (HDI) quando equipadas com Kit de reposicionamento da placa de licença do veículo (60095-00).

Estes kits não se adaptam aos modelos FLSTF ou FLSTS Harley-Davidson International (HDI).

Conteúdo do kit

Veja Figura 3 e Tabela 1.

INSTALAÇÃO

1.	Remova o tapete de borracha que reveste no fundo do Tour-Pak.
2.	Instale o Tour-Pak no bagageiro usando os parafusos, as arruelas e as porcas fornecidas com o bagageiro. a. Veja a Figura 1. Alinhe os furos na base do Tour-Pak com qualquer um dos dois conjuntos de furos de montagem no bagageiro. b. Veja a Figura 2. Insira os parafusos através dos furos da chapa de suporte dentro do Tour-Pak. c. Aperte os parafusos com torque de 25 N·m (19 ft-lbs).
3.	Coloque o tapete de borracha preto dentro ou no fundo do Tour-Pak.
4.	Ao instalar este acessório, os rolamentos da coluna de direção devem ser ajustados conforme o Manual de serviço.

ATENÇÃO

Não exceda a capacidade de peso do Tour-Pak. Peso excessivo poderá provocar a perda de controle, o que poderá resultar em morte ou lesões graves. (00401c)

NOTA

A capacidade de peso máxima do Tour-Pak é 11,3 Kg (25 lb).

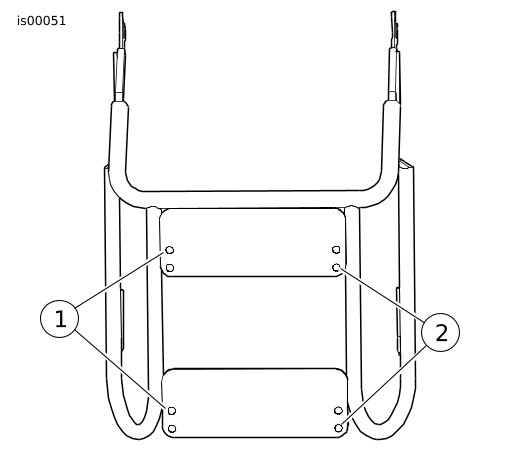

1	Furos de montagem dianteiros
2	Furos de montagem traseiros

Figura 1. Vista superior do bagageiro removível

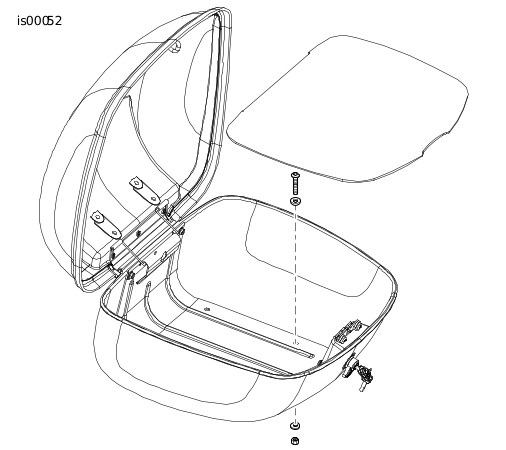

Figura 2. Parafusos Tour-Pak

PEÇAS DE REPOSIÇÃO

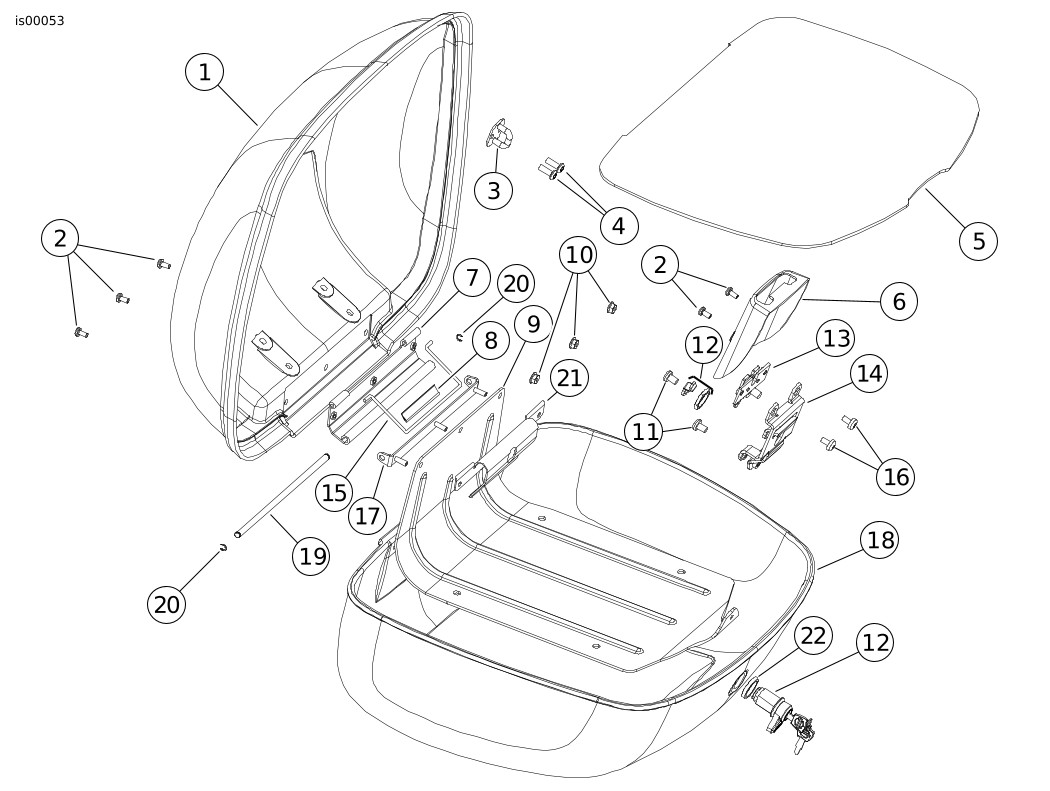

Figura 3. Peças de reposição

Tabela 1. Tabela de peças de reposição

Item	Descrição (quantidade)	Número da peça	Item	Descrição (quantidade)	Número da peça
1	Tampa do Tour-Pak	53885-XX	13	Engate	90166-00
2	Parafuso, N.º 10-24 x 3/8 pol. (5)	3018	14	Suporte da trava	53888-01
3	Cinta da trava	53893-01	15	Mola da cinta da dobradiça	53083-01
4	Parafuso, autoatarraxante N.º 12-16 (2)	3596	16	Parafuso, M6-6H (2)	1394
5	Tapete	53064-01	17	Canal de fixação da dobradiça	53894-01
6	Tampa da trava	53890-01	18	Caçamba do Tour-pak	53886-XX
7	Suporte do gancho da dobradiça	53895-01	19	Pino de articulação	53085-01
8	Gaxeta	90174-00	20	Anel de retenção (2)	11096
9	Chapa de suporte	53201-01	21	Guia da cinta da dobradiça	53084-01
10	Porca de travamento flangeada, N.º 10-24	7878	22	Gaxeta, trava	90290-02
11	Parafuso, 1/4-20 x 3/8 pol. (2)	1395	23	Etiqueta, aviso (não mostrada)	Não se vende separadamente
12	Conjunto da trava	53891-01	24	Etiqueta, valor de carga	90821-74A
