Getriebe-Verbindungsabdeckung
J028622006-05-07
ALLGEMEINES
Satz-Nummer
66530-03
Modelle
Dieser Satz eignet sich für Touring-Modelle von 2002 bis 2006. Dieser Satz ist nicht für Stößelblockdeckel Teile-Nr. 18248-99, Modelle mit Hydraulikkupplung oder Screamin’ Eagle Sechsganggetriebe geeignet.
HINWEIS
Ein Werkstatthandbuch für das jeweilige Motorradmodell ist beim Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 3 und Tabelle 1.
EINBAU
1. Siehe Abbildung 1. Die obere, rechte Getriebelagergehäuse-Innensechskantschraube (1) ausbauen und entsorgen.
2. Die zwei Innensechskantschrauben der oberen Getriebeabdeckung (2) ausbauen und entsorgen.
3. Siehe Abbildung 2. Die vorhandenen Ölleitungsabdeckungs-Innensechskantschrauben (1) aus der Ölleitungsabdeckung (2) ausbauen und entsorgen.
1Obere rechte Getriebelagergehäuseschraube
2Obere Getriebeabdeckungsschraube
Abbildung 1. Montagepunkte der Befestigungshalterung
4. Siehe Abbildung 2. Die gesamte Original-Ölleitungsabdeckung ausbauen und entsorgen.
5. Siehe Abbildung 3. Den Stehbolzen (3) und die geteilte Unterlegscheibe (6) an der Stelle zwischen den beiden Ölleitungen einbauen.
6. Den Stehbolzen auf ein Drehmoment von 9,5–12,2 N·m (84–108 in-lb) anziehen.
7. Die Abdeckung ungefähr in der Einbaustellung zwischen Motor und Getriebe halten und gleichzeitig die Schraubenlöcher ausrichten und am Stehbolzen ansetzen.
8. Die Rundkopfschraube 1/4-20 x 5/8 (4) mit Unterlegscheibe M6 (5) in den Stehbolzen eindrehen.
9. Die Rundkopfschraube auf ein Drehmoment von 9,5–12,2 N·m (84–108 in-lb) anziehen.
10. Siehe Abbildung 3. Die restlichen Innensechskantschrauben 1/4-20 x 1-1/2 (2) und Unterlegscheiben M6 (5) in den angegebenen Löchern in der Abdeckung einbauen.
11. Die Innensechskantschrauben auf ein Drehmoment von 9,5–12,2 N·m (84–108 in-lb) anziehen.
1Schraube für Ölleitungsabdeckung (2)
2Ölleitungsabdeckung
Abbildung 2. Ausbau der Ölleitungsabdeckung
ERSATZTEILE
Siehe Abbildung 3 und Tabelle 1.

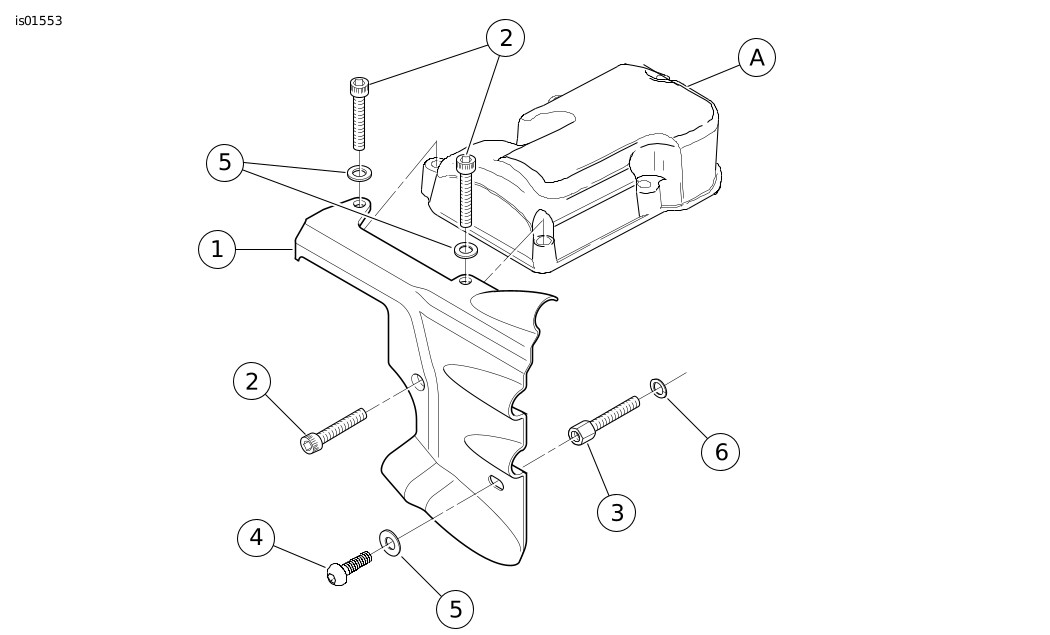

Abbildung 3. Ersatzteile: Motor-/Getriebe-Verbindungsabdeckung
Tabelle 1. Ersatzteile
Teil
Beschreibung (Menge)
Teilenummer
1
Verchromte Abdeckung, Getriebeverbindung
Nicht einzeln erhältlich
2
Innensechskantschraube, 1/4-20 x 1-1/2 in (3)
94316-91T
3
Stehbolzen, 1/4-20 x 1-7/8 in
Nicht einzeln erhältlich
4
Rundkopfschraube 1/4-20 x 5/8 in
94385-92T
5
Unterlegscheibe, M6, flach, verchromt (3)
6837M
6
Unterlegscheibe, 1/4-in-Bundhöhe, geteilt, verchromt
94080-90T
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
A
Original-Abdeckung
