Hinterrad-Bremshebelsatz, Billet-Ausführung
J016742009-10-14
ALLGEMEINES
Satz-Nummer
42632-00, 42632-07, 41802-08, 40084-10
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Der korrekte Einbau dieses Satzes erfordert auch den Einbau eines Bremspedalbelags, der einzeln erhältlich ist. Original-Ersatzgummibeläge (für Bremspedalbeläge) sind im jeweiligen Ersatzteilkatalog oder im aktuellen Harley-Davidson Genuine Motor Zubehör- und Teilekatalog zu finden.
HINWEIS
Ein Werkstatthandbuch für das jeweilige Motorradmodell ist beim Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 1 und Tabelle 1.
EINBAU
Ausbau des Original-Bremshebels
  1. Siehe Abbildung 1. Den Splint und die Unterlegscheibe vom Hauptbremszylinder-Gabelbolzen entfernen. Den Splint entsorgen.
    2. HINWEIS
    Der Gabelbolzen ist mit einer leichten Presspassung versehen. Der Gabelbolzen muss eventuell mit einer Zange von der Druckstange abgezogen werden. Vorsichtig sein, um die Kontaktflächen nicht zu beschädigen.
  2. Gabelbolzen von der Bremsstange entfernen. Gründlich reinigen und auf Verschleiß oder Schäden prüfen. Bei Bedarf austauschen.
  3. Bremshebel-Befestigungsschraube sowie flache Unterlegscheibe entfernen und für den späteren Einbau aufbewahren. Den äußeren O-Ring entfernen und entsorgen.
  4. Den Bremshebel durch Drehung nach links und bei Bedarf Anheben des Hauptbremszylinder-Gabelkopfs entfernen. Den Hebel von der Welle abziehen. Den inneren O-Ring entfernen und entsorgen.
  5. Die Hebelbefestigungswelle gründlich von Fett und Schmutz reinigen.
Einbau des neuen Bremshebels
HINWEIS
Dieser Bremshebel in Billet-Ausführung ist mit selbstschmierenden Buchsen ausgestattet. Es ist nicht notwendig, die Befestigungswelle oder die Buchsen im Bremshebel vor dem Einbau zu schmieren.
1. Den neuen Billet-Bremshebel (1) auf der Befestigungswelle anbringen.
2. Die Löcher im Hebel und der Bremsstange aufeinander ausrichten und den Original-Gabelbolzen (A) einsetzen.
3. Die kleine, aufbewahrte flache Unterlegscheibe (B) auf dem Gabelbolzen anbringen und einen neuen Splint (4) einsetzen.
4. Die zuvor entfernte große, flache Unterlegscheibe (C) auf die Befestigungsschraube (D) des Bremshebels aufsetzen. Loctite® 243 (blau) (Harley-Davidson Teile-Nr. 99642-97) auf das Schraubengewinde auftragen und die Schraube in die Bremshebel-Befestigungswelle einschrauben. Die Schraube auf ein Drehmoment von 16,3–21,7 N·m (12–16 ft-lb) anziehen.
5. Den Bremspedalbelag (E) auf den Bremshebel anbringen.
WARNUNG
Nach Reparatur der Bremsanlage die Bremsen bei niedriger Geschwindigkeit testen. Wenn die Bremsen nicht richtig funktionieren, kann eine Probefahrt bei hoher Geschwindigkeit zum Verlust der Kontrolle über das Fahrzeug und somit zu schweren oder tödlichen Verletzungen führen. (00289a)
6. Den Bremshebel auf ordnungsgemäße Funktionsweise und Freiraum entlang des gesamten Bewegungsbereichs prüfen.
HINWEIS
Um diesen Einbau zu vervollständigen, MUSS der Bremspedalbelag eingebaut sein. Besuchen Sie einen Harley-Davidson-Händler für den Kauf Ihrer Bremsbeläge.
ERSATZTEILE

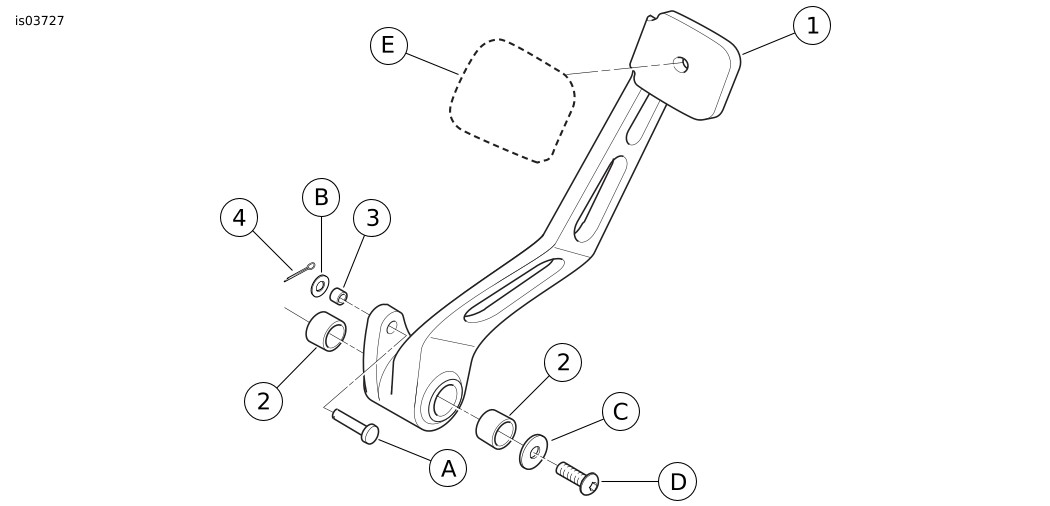

Abbildung 1. Ersatzteile: Hinterrad-Bremshebel, Billet-Ausführung
Tabelle 1. Ersatzteile
Satz
Angabe
Beschreibung (Menge)
Teilenummer
Satz 42632-00
Satz 42632-07
Satz 41802-08
Satz 40084-10
1
Hinterradbremshebel-Baugruppe, mit Buchsen (Teile 2 und 3)
Nicht einzeln erhältlich
2
  • Buchse, 0,625-in-Innendurchmesser x 0,75 in (2)
42642-00
3
  • Buchse, 0,250-in-Innendurchmesser x 0,177 in
42644-00
4
Splint
515
Im Text erwähnte, jedoch nicht im Satz enthaltene Teile:
A
Gabelbolzen
B
Flache Unterlegscheibe, klein
C
Flache Unterlegscheibe, groß
D
Schraube
E
Bremspedalbelag
