Description (quantité) | Numéro de pièce | |
---|---|---|
1 | Support d’embrayage chromé | 46523-00 |
2 | Demi-bride de guidon (2) | Non vendu séparément |
3 | Rondelle plate (4) | Non vendu séparément |
4 | Vis, 1 1/4 pouce de longueur (4) | 3601 |
5 | Couvercle chromé du réservoir de frein | Non vendu séparément |
6 | Goujon d’écartement (2) | 5218 |
7 | Rondelle ondulée (2) | Non vendu séparément |
8 | Vis, 3/16 pouce de longueur (4) | Non vendu séparément |
9 | Bouchon de trou (2) | Non vendu séparément |
10 | Antigrippant | Non vendu séparément |
1. | Ajuster le câble d’embrayage pour un jeu maximum. Avec la pince à anneau élastique, retirer et conserver l’anneau élastique extérieur du dessous de l’axe de pivot de levier d’embrayage. Retirer l’axe de pivot, le levier d’embrayage, le câble d’embrayage et le rétroviseur du support d’embrayage. REMARQUE Enduire d’antigrippant (10) (numéro de pièce Harley-Davidson 98960-97) du kit tous les filets de vis avant l’installation. | |||

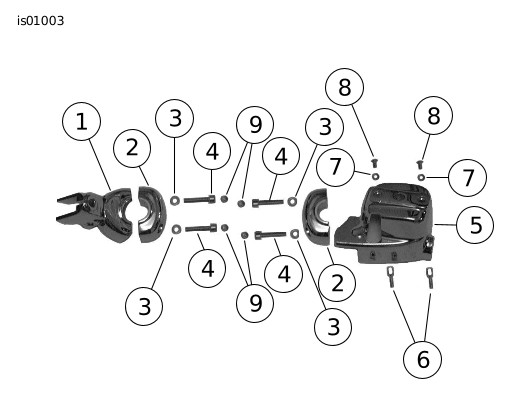

2. | Voir la Figure 1. Installer le nouveau support d’embrayage chromé (1) en utilisant une demi-bride (2), les rondelles (3) et les vis (4) du kit. Serrer les vis à un couple de 7,9 à 9,0 N·m (70 à 80 lb·po). | Figure 2. Réglage du câble d’embrayage | ||

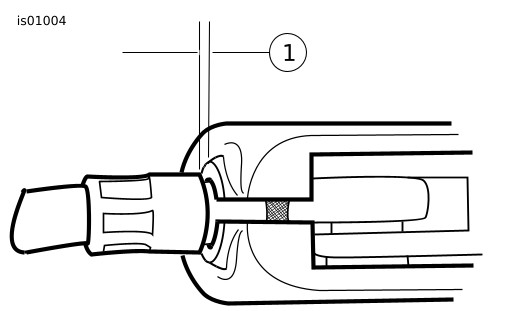

3. | Installer à nouveau le câble d’embrayage et le levier d’embrayage, le rétroviseur et l’axe de pivot et l’anneau élastique. Voir la Figure 2. Rajuster le câble d’embrayage pour obtenir un espace vide de 1,6 à 3,1 mm (1/16 à 1/8 po) entre la virole du câble d’embrayage et l’extrémité du support d’embrayage (1). | |||
4. | Retirer la demi-bride d’origine de l’ensemble de maître-cylindre de frein avant. | |||
5. | Voir la Figure 1. Installer une nouvelle demi-bride chromée (2) sur l’ensemble de maître-cylindre de frein avant en utilisant les rondelles (3) et les vis (4) du kit. Serrer les vis à un couple de 7,9 à 9,0 N·m (70 à 80 lb·po). | |||
6. | Retirer les deux vis d’attache du couvercle de réservoir de maître-cylindre de frein. Voir la Figure 3. Les remplacer par les deux goujons d’écartement (1) dans le kit. Serrer à un couple de 0,7 à 0,9 N·m (6 à 8 lb·po). |

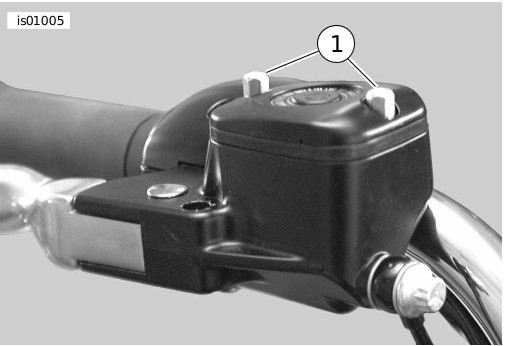

Figure 3. Installation des goujons d’écartement | ||
7. | Retirer le rétroviseur de l’ensemble de maître-cylindre de frein avant. Mettre en position le nouveau couvercle de réservoir de frein chromé du kit. Les trous en haut du couvercle doivent être alignés avec les trous des goujons d’écartement. Attacher le couvercle sur les goujons avec les rondelles à ressort (7) et les vis (8) du kit. | |||
8. | Remettre en place le rétroviseur. |
