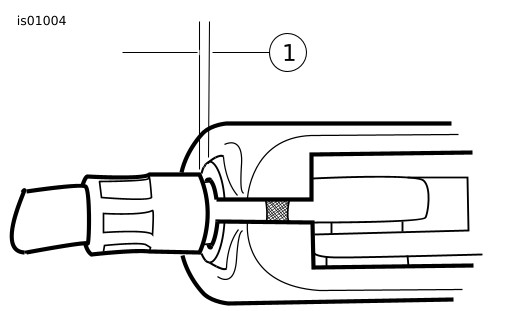

Descrição (quantidade) | Peça N.o | |
---|---|---|
1 | Suporte da embreagem cromado | 46523-00 |
2 | Metade do prendedor do guidom (2) | Não é vendido separadamente |
3 | Arruela lisa (4) | Não é vendido separadamente |
4 | Parafuso, 1-1/4 pol. (3,17 cm) (4) | 3601 |
5 | Tampa do reservatório do freio cromada | Não é vendida separadamente |
6 | Parafuso standoff (2) | 5218 |
7 | Arruela ondulada (2) | Não é vendida separadamente |
8 | Parafuso, 4,7 mm (3/16 pol.) comprimento (2) | Não é vendido separadamente |
9 | Tampão do furo (2) | Não é vendido separadamente |
10 | Anti-engripamento | Não é vendido separadamente |
1. | Ajuste o cabo da embreagem para obter a máxima folga. Com o alicate para anel de retenção, remova e guarde o anel de retenção externo da parte inferior do pino de articulação da alavanca da embreagem. Remova o pino de articulação, a alavanca da embreagem, o cabo da embreagem e o espelho retrovisor do suporte da embreagem. NOTA Aplique o anti-engripamento (10) (Harley-Davidson peça N.o 98960-97) do kit nas roscas de todos os parafusos antes da instalação. | |||
2. | Veja a Figura 1. Instale o novo suporte da embreagem cromado (1) usando uma metade do prendedor (2), as arruelas (3) e os parafusos (4) do kit. Aperte os parafusos com torque de 7,9 a 9,0 N·m (70 a 80 lb·pol.). | Figura 2. Ajuste do cabo da embreagem | ||
3. | Reinstale o cabo da embreagem e a alavanca da embreagem, o espelho, o pino de articulação e o anel de retenção. Veja a Figura 2. Reajuste o cabo da embreagem de forma que haja uma folga de 1,6 a 3,1 mm (1/16 a 1/8 pol.) entre a virola da embreagem e a extremidade do suporte da embreagem (1). | |||
4. | Remova a metade do prendedor original do conjunto do cilindro mestre do freio dianteiro. | |||
5. | Veja a Figura 1. Instale a nova metade do prendedor cromada (2) no conjunto do cilindro mestre do freio dianteiro usando as arruelas (3) e os parafusos (4) do kit. Aperte os parafusos com torque de 7,9 a 9,0 N·m (70 a 80 lb·pol.). | |||
6. | Remova os dois parafusos que prendem a tampa do reservatório do cilindro mestre. Veja a Figura 3. Substitua pelos dois parafusos standoff (1) do kit. Aperte com torque de 0,7 a 0,9 N·m (6 a 8 lb·pol.). |

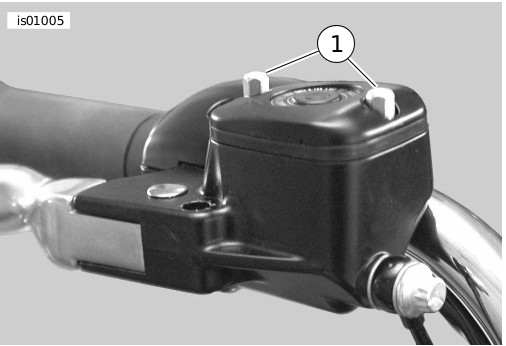

Figura 3. Instalação dos parafusos standoff | ||
7. | Remova o espelho retrovisor do conjunto do cilindro mestre do freio dianteiro. Coloque a nova tampa cromada do reservatório do freio do kit em sua posição. Os furos na parte superior da tampa deverão ficar alinhados com os furos dos parafusos standoff. Fixe a tampa nos parafusos com as arruelas onduladas (7) e os parafusos (8) do kit. | |||
8. | Reinstale o espelho retrovisor. |
