PORTE-DOCUMENTS (TRANSPARENT), SOUS LA SELLE
J029052013-11-01
GÉNÉRALITÉS
Numéro de kit
94206-03
Modèles
Pour des informations sur la configuration des modèles, voir le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com (en anglais seulement).
Contenu du kit
Tableau 1. Contenu du kit
Description (quantité) | Numéro de pièce |
|---|---|
Porte-documents, sous la selle (transparent) (1) | Non vendu séparément |
Fixation à boucle Velcro® (2) | Non vendu séparément |
Lingette à alcool (1) | Non vendu séparément |
Aucune pièce de rechange n’est disponible avec ce kit.

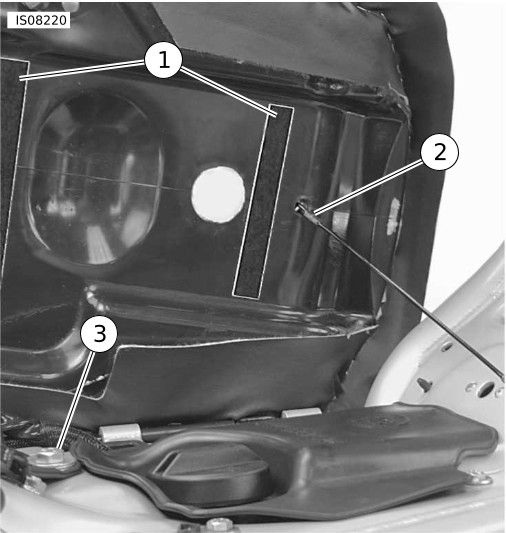

| 1 | Fixations à boucle Velcro |
| 2 | Amarre du siège |
| 3 | Boulon de montage de siège de passager |
Figure 1. Positionnement des fixations à boucle Velcro
INSTALLATION
- Déverrouiller la selle et l’ouvrir. Consulter le manuel du propriétaire des modèles VRSC.
- Voir Figure 1. Tenir le porte-documents en position sur le dessous du cadre de selle, en le positionnant pour avoir un dégagement suffisant avec l’amarre de selle (2) et le boulon de montage de siège de passager arrière (3). Relever l’emplacement des fixations à crochet Velcro à chaque extrémité du porte-documents.
- Nettoyer le dessous de la selle avec la lingette à alcool du kit.
- Détacher le support des fixations à boucle Velcro et installer sur le cadre de selle comme déterminé à l’étape 2, de façon que les fixations du porte-documents soient fermement attachées.
- Installer le porte-documents avec le côté « fermeture éclair » vers le haut et le pousser en position.
AVIS
Lors de la fermeture de la selle, vérifier que l’interrupteur d’allumage est en position carburant (FUEL). Si l’interrupteur d’allumage se trouve dans une autre position lorsque la selle est fermée, le mécanisme de loquet du siège pourrait être endommagé. (00196a)
- Tourner l’interrupteur d’allumage sur FUEL (carburant), puis fermer la selle et tourner l’interrupteur d’allumage sur LOCK (verrou).
AVERTISSEMENTAprès avoir posé la selle, essayer de la soulever afin de vérifier qu'elle est verrouillée en position. Pendant la conduite, une selle mal fixée risque de bouger et de provoquer une perte de contrôle, pouvant entraîner la mort ou des blessures graves. (00070b)
