PORTADOCUMENTOS (TRANSPARENTE), DEBAJO DEL ASIENTO
J029052013-11-01
GENERALIDADES
Kit número
94206-03
Modelos
Para obtener información de la adaptación a los diferentes modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios en www.harley-davidson.com (inglés solamente).
Contenido del kit
Tabla 1. Contenido del kit
Descripción (cantidad) | Número de pieza |
|---|---|
Portadocumentos, debajo del asiento (transparente) (1) | No se vende por separado |
Sujetador de aro de Velcro® (2) | No se vende por separado |
Toallita con alcohol (1) | No se vende por separado |
No hay piezas de servicio disponibles con este kit.

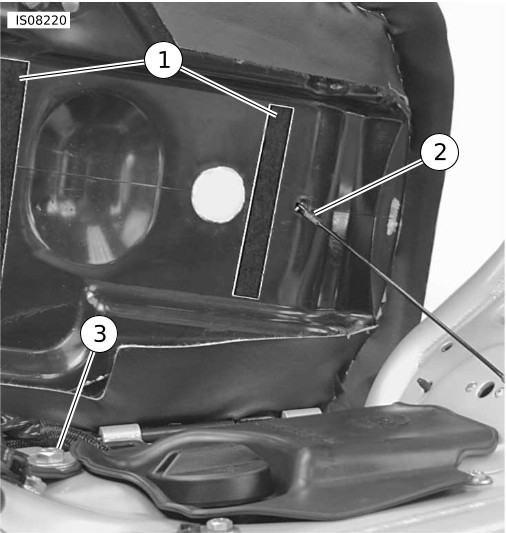

| 1 | Sujetadores de aro de Velcro |
| 2 | Sujetador del asiento |
| 3 | Perno de montaje del asiento trasero |
Figura 1. Ubicación de los sujetadores de aro de Velcro
INSTALACIÓN
- Desbloquee y abra el asiento. Vea el Manual del propietario del modelo VRSC.
- Vea Figura 1. Sostenga el portadocumentos en su lugar, en la parte inferior de la estructura del asiento, ubicándolo para proporcionar un espacio libre adecuado desde el sujetador del asiento (2) y el perno de montaje del asiento trasero (3). Observe la ubicación de los sujetadores de gancho de Velcro en cada extremo del portadocumentos.
- Limpie la parte inferior del asiento con la toallita con alcohol del kit.
- Retire la cubierta de los sujetadores de aro de Velcro e instálelos en la estructura del asiento, como se determina en el paso 2, de modo que los sujetadores del portadocumentos queden firmemente ajustados.
- Instale el portadocumentos con el lado de la “cremallera” hacia arriba y presione en su lugar.
AVISO
Cuando cierre el asiento, asegúrese de que el interruptor de encendido esté en la posición FUEL (combustible). Si el interruptor de encendido está en cualquier otra posición cuando se cierre el asiento, podría dañarse el mecanismo del pestillo del asiento. (00196a)
- Gire el interruptor de encendido a FUEL (combustible), cierre el asiento y gire el interruptor de encendido a LOCK (bloqueo).
ADVERTENCIADespués de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b)
