KIT COPERCHIO PERNO DELLO STERZO E CANNA DELLO STELO DELLA FORCELLA
J013042005-04-20
GENERALITÀ
Numero kit
45002-98, 46129-98B
Modelli
Il kit 45002-98 è adatto ai modelli FXST, FXSTB, FXSTD 2000 e successivi, ai modelli Softail FXSTC 1986-1999 e ai modelli FXDWG 1993-2005.
Il kit 46129-98B è adatto ai modelli FLSTC 1986 e successivi, FLSTF 1990 e successivi, FXD 1995-2005, FXDL 1993-2005, FXDS-CONV. 1994-2005 e ai modelli XL 1988 e successivi. Non è adatto ai modelli XL Custom o 1200S.
Parti supplementari occorrenti
Il frenafiletti Loctite® 243 (blu), (N° codice Harley-Davidson 99642-97) è disponibile presso il concessionario Harley-Davidson.
INSTALLAZIONE – Kit 45002-98
- Vedere la Figura 2. Disporre i coperchi più piccoli (3) dei tappi delle canne dei foderi su questi ultimi. Applicare il frenafiletti Loctite 243 blu sulle due viti di blocco (5) lunghe 3/16 di pollice.
- Vedere la Figura 1. Serrare le viti di blocco da 3/16 di pollice finché i coperchi non sono ben serrati. Le viti di blocco devono stringersi contro il piatto (1) del dado dello stelo della forcella, come mostrato.
- Vedere la Figura 2. Disporre il coperchio più grande (4) sul dado del perno dello sterzo. Applicare il frenafiletti Loctite 243 blu alle filettature delle rimanenti viti di blocco da 1/4 di pollice (2). Serrare la vite di blocco da 1/4 di pollice contro il piatto del dado dello stelo della forcella, finché il coperchio non sarà saldamente bloccato.
- Rimuovere il rivestimento adesivo dai loghi (1). Disporre i loghi sui coperchi, con l’orientamento desiderato. Premere con decisione per far agire l’adesivo.
INSTALLAZIONE – Kit 46129-98B
- Vedere la Figura 2. Disporre i coperchi più grandi (3) dei tappi delle canne dei foderi su questi ultimi. Applicare il frenafiletti Loctite 243 blu su due delle viti di blocco lunghe 1/4 di pollice.
- Vedere la Figura 1 e la Figura 2. Scegliere il foro appropriato per la vite di blocco, a seconda dell’altezza del dado dello stelo della forcella rispetto alla sommità del morsetto triplo. Serrare le viti di blocco da 1/4 di pollice (2) finché i coperchi non saranno ben serrati. Le viti di blocco devono stringersi contro il piatto del dado dello stelo della forcella, come mostrato nella Figura 1. Sui modelli FLSTC e FLSTF, usare il foro per la vite di blocco mostrato nella Figura 2.
- Vedere la Figura 2. Disporre il coperchio più piccolo (4) sul dado del perno dello sterzo. Applicare il frenafiletti Loctite 243 blu alle filettature delle rimanenti viti di blocco da 1/4 di pollice. Serrare la vite di blocco da 1/4 di pollice contro il piatto del dado dello stelo della forcella, finché il coperchio non sia saldamente bloccato.
- Rimuovere il rivestimento adesivo dai loghi (1). Disporre i loghi sui coperchi, con l’orientamento desiderato. Premere con decisione per far agire l’adesivo.

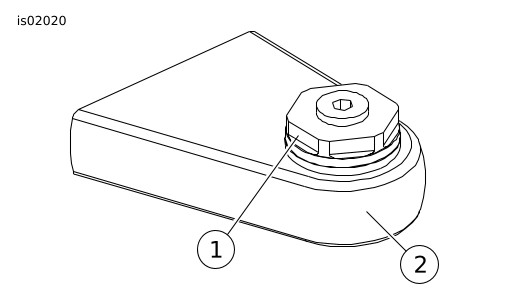

| 1 | Piatto del dado dello stelo della forcella |
| 2 | Morsetto triplo |
Figura 1. Dado dello stelo della forcella
PARTI DI RICAMBIO

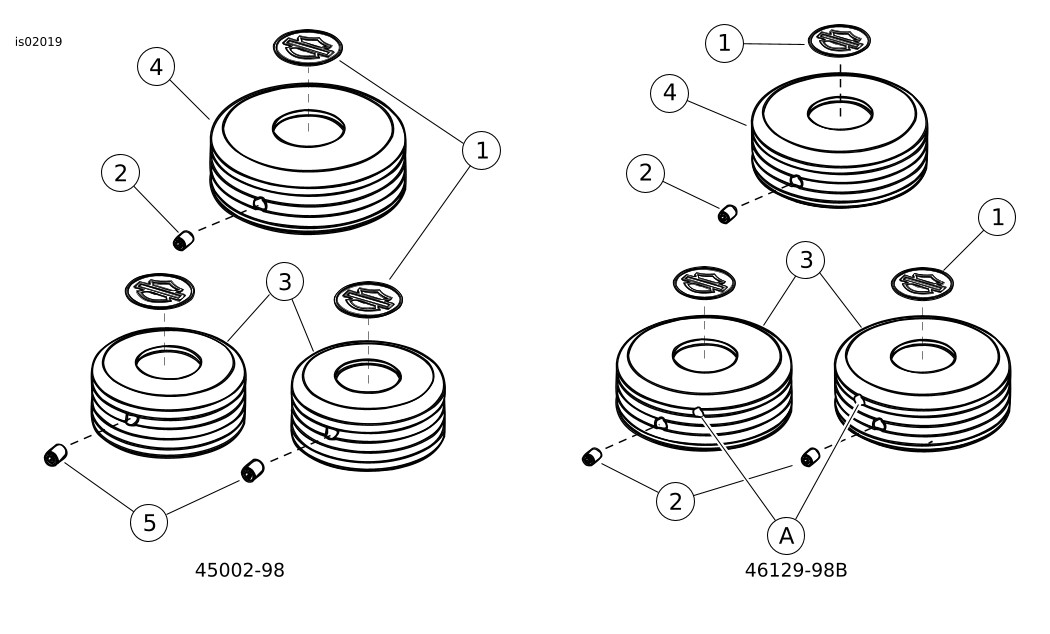

Figura 2. Parti di ricambio: coperchio del perno dello sterzo e canna dello stelo della forcella
Tabella 1. Parti di ricambio: coperchio del perno dello sterzo e canna dello stelo della forcella
Contenuto del kit 45002-98 | Contenuto del kit 46129-98B | |||||
|---|---|---|---|---|---|---|
Elemento | Descrizione (quantità) | Numero codice | Elemento | Descrizione (quantità) | Numero codice | |
1 | Logo, Bar & Shield (3) | 14448-94 | 1 | Logo, Bar & Shield (3) | 14448-94 | |
2 | Vite di blocco, 1/4 di pollice | Non venduta separatamente | 2 | Vite di blocco, 1/4 di pollice (3) | Non venduta separatamente | |
3 | Coperchio, canna dello stelo della forcella (2) | Non venduto separatamente | 3 | Coperchio, canna dello stelo della forcella (2) | Non venduto separatamente | |
4 | Coperchio, dado del perno dello sterzo | Non venduto separatamente | 4 | Coperchio, dado del perno dello sterzo | Non venduto separatamente | |
5 | Vite di blocco, 3/16 di pollice (2) | Non venduta separatamente | Elementi di riferimento | |||
A | Usare questo foro per la vite di blocco sui modelli FLSTC, FLSTF. | |||||
