KITS DE ASIENTOS SOFTAIL DEUCE CUSTOM
J005742006-06-05
GENERALIDADES
Kit número
Consulte la Tabla 1.
Modelos
Estos kits se adaptan a las motocicletas modelos FXSTD (Softail Deuce) de 2000 y posteriores.
Contenido del kit
Consulte el número de la correa de sujeción asociado con cada kit en la Tabla 1.
Tabla 1. Contenido del kit
Kit número | Correa de sujeción | Kit número | Correa de sujeción | |
|---|---|---|---|---|
51064-02 | 51233-02 | 52366-02* | 51235-02 | |
51065-02 | 51233-02 | 52367-02* | 51235-02 | |
51066-02 | 51233-02 | 52368-02* | 51235-02 | |
51067-02 | 51233-02 | 52550-03 | 51233-02 | |
51400-04* | 51233-02 | 52582-03 | 51235-02 | |
51405-04* | 51233-02 | 52944-04 | 51233-02 | |
51406-05* | 51233-02 | 53288-02 | 51233-02 | |
51408-04* | 51233-02 | 53289-02* | 51235-02 | |
51409-04* | 51233-02 | 54020-04 | 51246-02 | |
51411-04* | 51233-02 | 54021-04 | 51246-02 | |
51660-05 | 51233-02 | 54022-04 | 51246-02 | |
51661-05 | 51233-02 | 54023-04 | 51246-02 | |
52044-06 | 51233-02 | 54024-04 | 51246-02 | |
52045-06 | 51233-02 | 54025-04 | 51246-02 | |
52365-02* | 51235-02 | 54062-04 | 51233-02 |
NOTA
Los números de kit con un asterisco (*) no se adaptan con los kits de respaldos 51114-00 ó 51144-02. Consulte los detalles en la hoja de instrucciones J01539.
ADVERTENCIALa seguridad del motociclista y del pasajero dependen de la instalación correcta de este kit. Si el procedimiento no está dentro de sus capacidades o no tiene las herramientas correctas, pida a un concesionario Harley-Davidson que realice la instalación. La instalación incorrecta de este kit podría causar la muerte o lesiones graves. (00308b)
INSTALACIÓN
NOTA
Cuando realice los siguientes procedimientos de instalación, evite rayar las superficies pintadas (guardabarros, tanque, etc.) con las herramientas o las lengüetas de metal del asiento.
| 1. | Vea la Figura 1 y la Tabla 2. Extraiga el tornillo (A) y arandela (B) de montaje del asiento de la parte superior del guardabarros trasero (C). | |
| 2. | Empuje el asiento hacia atrás para liberar la lengüeta en el frente del asiento de la ranura o pieza de soporte en la parte trasera de la estructura. | |
| 3. | Retire el asiento de la estructura. | |
| 4. | Quite la correa de sujeción y elementos de sujeción originales. Conserve los elementos de sujeción para usarlos después. | |
| 5. | Instale la correa de sujeción (1) del kit usando los elementos de sujeción de fábrica que se quitaron anteriormente. | |
| 6. | Deslice la parte trasera del asiento nuevo (2) a través de la correa de sujeción. | |
| 7. | Coloque el asiento en la parte trasera de la estructura. | |
| 8. | Deslice el asiento hacia la parte delantera de la motocicleta hasta que a lengüeta quede asegurada en la ranura o la pieza de montaje del eje central de la estructura. | |
| 9. | Asegure el asiento al guardabarros con la perilla estriada (3) y arandela (4). | |
| ADVERTENCIA Después de instalar el asiento, tire de este hacia arriba para comprobar que esté asegurado en su lugar. Al conducir la motocicleta, un asiento flojo podría moverse, ocasionar la pérdida del control y causar la muerte o lesiones graves. (00070b) | ||
| 10. | Quite el respaldo del emblema (5) y aplíquelo al centro de la perilla estriada. Presione firmemente para activar el adhesivo. |
PIEZAS DE SERVICIO

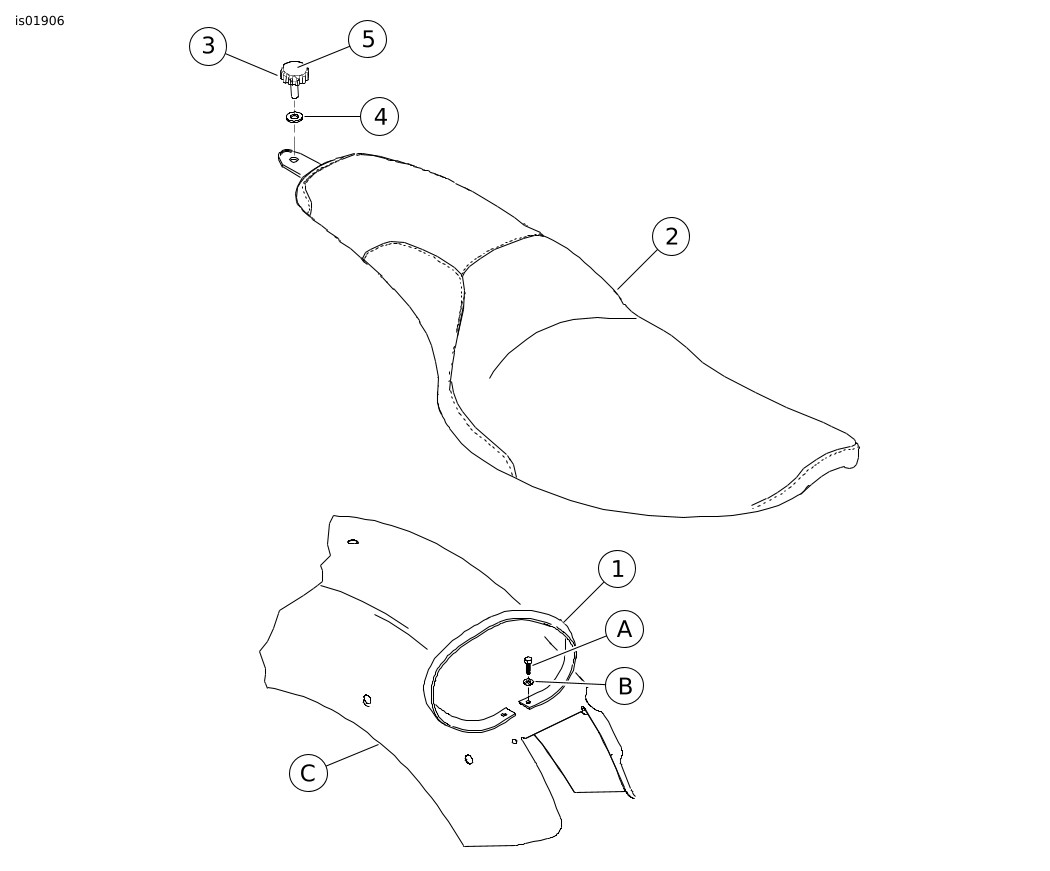

Figura 1. Piezas de servicio: kits de asientos Softail Deuce Custom
Tabla 2. Piezas de servicio: kits de asientos Softail Deuce Custom
Artículo | Descripción (cantidad) | Número de pieza | Artículo | Descripción (cantidad) | Número de pieza | |
|---|---|---|---|---|---|---|
1 | Correa de sujeción | Consulte la Tabla 1. | 6 | Acondicionador para cuero | No se vende por separado | |
2 | Asiento | No se vende por separado | Piezas de equipo original que no se incluyen en el
kit: | |||
3 | Perilla estriada | 3649 | A | Tornillo | ||
4 | Arandela | 6205 | B | Arandela (si corresponde) | ||
5 | Emblema | 14628-96 | C | Guardabarros trasero | ||
