SHOR’TEE RIEMENSCHUTZ
J023812011-03-10
ALLGEMEINES
Satz-Nummer
60610-02A, 60610-07, 60649-07, 60490-08, 60300004
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
HINWEIS
Ein Werkstatthandbuch für Ihr jeweiliges Motorradmodell ist beim Harley-Davidson-Händler erhältlich.
Loctite® 243 Gewindesicherungs- und Dichtmittel – blau, Harley-Davidson Teile-Nr. 99642-97, ist beim Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
EINBAU
Ausbau des Original-Riemenschutzes
- Die linke Satteltasche abnehmen, falls vorhanden.
- Siehe Abbildung 1 und Abbildung 2. Die Hutmutter und Feststellschraube (2) von der Hammerkopfmutter (7) abnehmen. Für den Einbau notieren, wie die Gummitülle durch die Zunge auf dem Riemenschutz eingefügt wird.
- Schraube (6), Unterlegscheibe (5) und Hutmutter (3) ausbauen.
- Alle entfernten Befestigungsteile entsorgen.
Einbau des neuen Riemenschutzes
| 1. | Für Modelle bis 2007: Siehe Abbildung 3. Für Modelle von 2008: Siehe Abbildung 4. Den vorderen, oberen Riemenschutz und hinteren, oberen Riemenschutz gemäß Abbildung anbringen. | |
| 2. | Den vorderen und hinteren Riemenschutz mit der verchromten Kopfschraube (1) lose miteinander verbinden. | |
| 3. | Loctite 243 (blau) auf das Gewindeende der Feststellschraube (8) auftragen. | |
| 4. | Die Feststellschraube an einer Kappenmutter (9) befestigen. Die Mutter und Schraube auf ein Drehmoment von 6,8–11 N·m (60–96 in-lbs) anziehen. | |
| 5. | Die Gummitülle (6) durch die hintere Zunge am hinteren, oberen Riemenschutz (7) einsetzen. | |
| 6. | Die Hammerkopfmutter (5) in die Gummitülle drücken. | |
| 7. | Den hinteren, oberen Riemenschutz auf dem Fahrzeug mit der vorderen Riemenschutzzunge an der Innenseite des Schmutzabweisers anbringen. HINWEIS Bei Kontakt des Antriebsriemens mit dem Riemenschutz wird der Antriebsriemen beschädigt. Den Riemenschutz justieren, damit keine Schäden verursacht werden. | |
| 8. | Bevor der Riemenschutz auf dem Motorrad sicher befestigt wird, muss er so justiert werden, dass er keinen Kontakt mit dem Antriebsriemen hat. | |
| 9. | Für Sätze 60490-08 und 60300004: Die verchromte Kopfschraube (1) auf ein Drehmoment von 2,4 N·m (22 in-lbs) anziehen. | |
| 10. | Die Kappenmutter und Feststellschraube durch die Außenseite der Schwingenzunge und in der Hammerkopfmutter an der hinteren Riemenschutzzunge sicher befestigen. | |
| 11. | Die vordere Zunge des Riemenschutzes mit Schraube (4), Unterlegscheiben (3) und Kappenmutter (9) wie dargestellt am Fahrzeug befestigen. Die Mutter auf ein Drehmoment von 6,8–11 N·m (60–96 in-lbs) anziehen. | |
| 12. | Für Sätze 6061002A, 60610-07 und 60649-07: Die verchromte Kopfschraube (1) auf ein Drehmoment von 2,4 N·m (22 in-lbs) anziehen. | |
| 13. | Die linke Satteltasche einbauen, falls vorhanden. |
| 1 | Riemenschutz |
| 2 | Hutmutter und Feststellschraube |
| 3 | Hutmutter |
| 4 | Schmutzabweiser |
| 5 | Unterlegscheibe |
| 6 | Schraube |
| 7 | Hammerkopfmutter |
| 8 | Gummitülle |

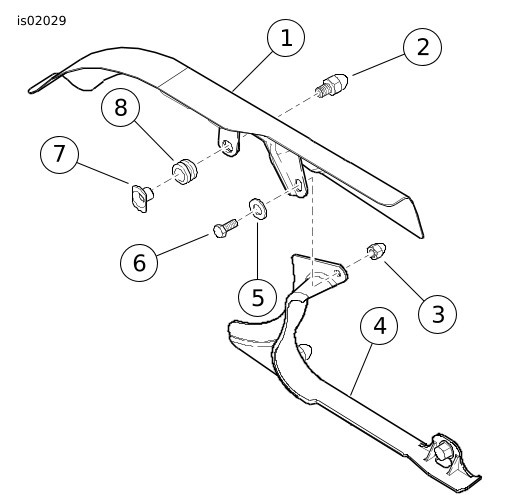

Abbildung 1. Alle Modelle außer FXCW und FXCWC von 2008: Original-Riemenschutz
| 1 | Riemenschutz |
| 2 | Hutmutter und Feststellschraube |
| 3 | Hutmutter |
| 4 | Schmutzabweiser |
| 5 | Unterlegscheibe |
| 6 | Schraube |
| 7 | Hammerkopfmutter |
| 8 | Gummitülle |

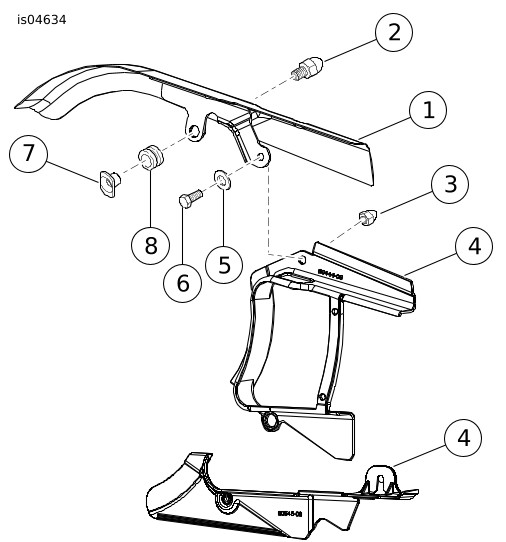

Abbildung 2. Nur Softail FXCW- und FXCWC-Modelle von 2008: Original-Riemenschutz
ERSATZTEILE

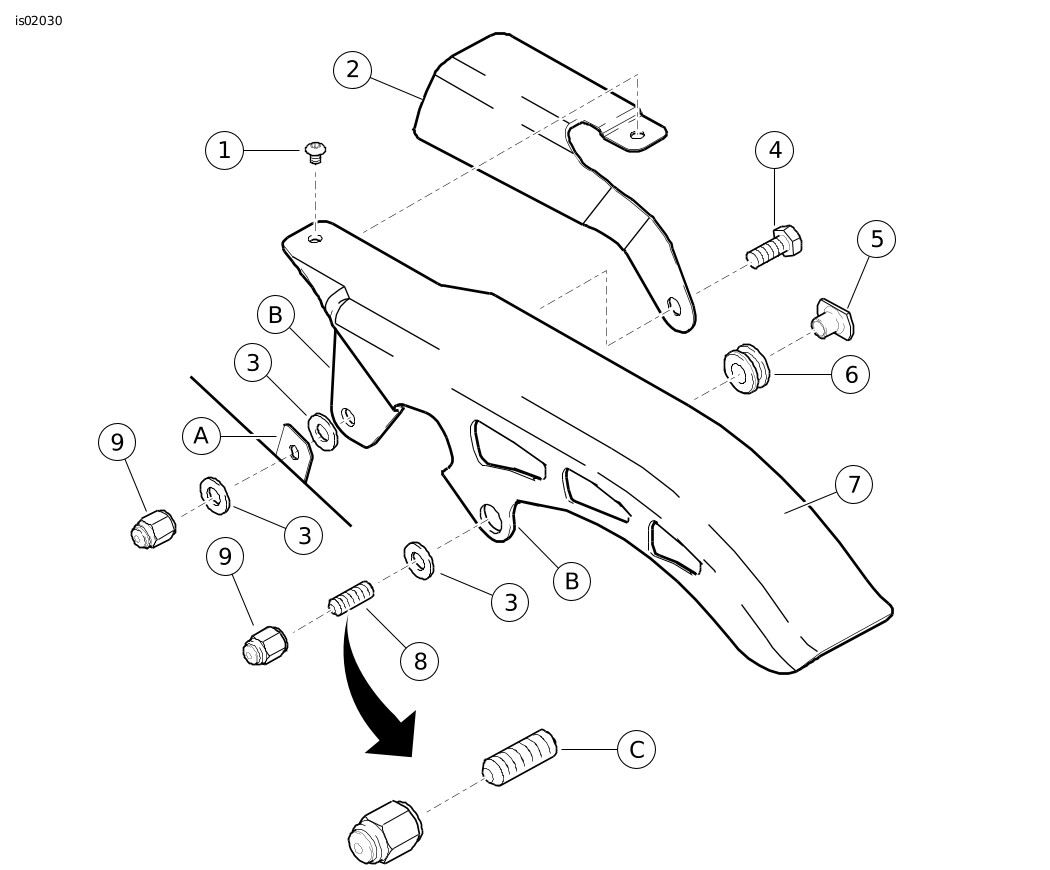

Abbildung 3. Ersatzteile: Riemenschutz, verchromt – Sätze 60610-02A, 60610-07, 60649-07
Siehe Tabelle 1 für Inhalt des Satzes.

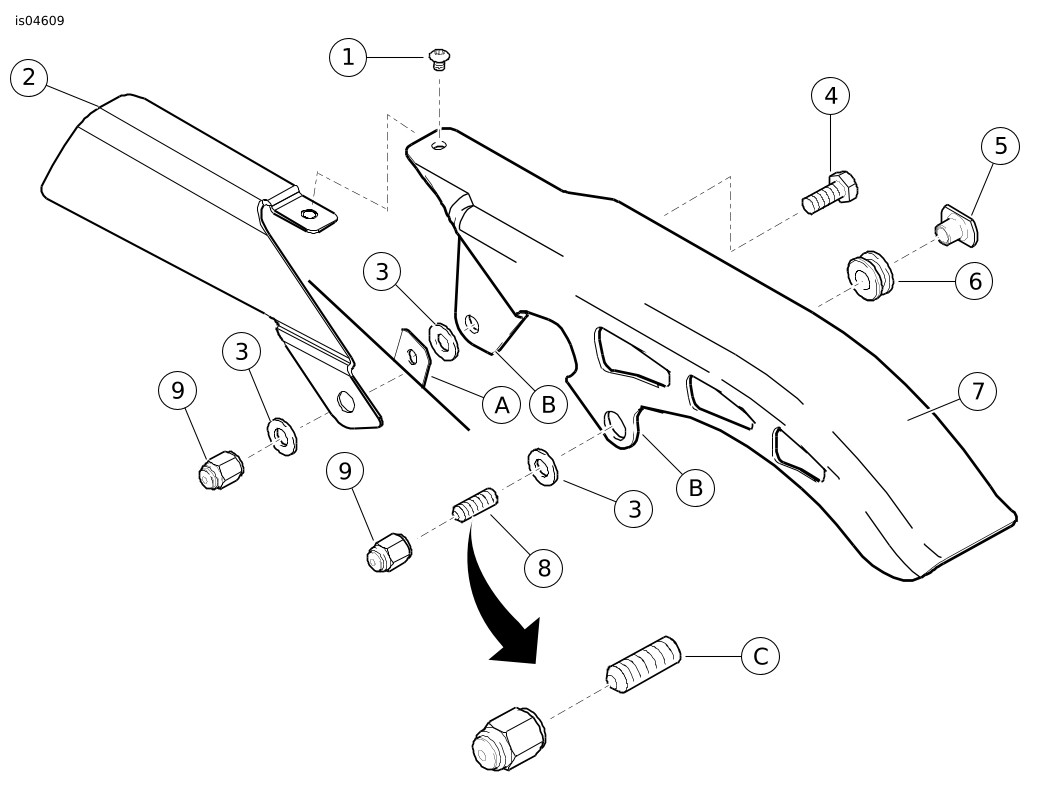

Abbildung 4. Ersatzteile: Riemenschutz – Sätze 60490-08 und 60300004
Tabelle 1. Ersatzteile: Riemenschutz
Angabe | Beschreibung (Menge) | Teilenummer | Angabe | Beschreibung (Menge) | Teilenummer | |
|---|---|---|---|---|---|---|
1 | Halbrundkopfschraube, verchromt Nr.10-32 x 0,25 in | 94590-98 | 8 | Feststellschraube, Innensechskant, 5/16-18 x 0,88 in | Nicht einzeln erhältlich | |
2 | Riemenschutz, vorne oben | Nicht einzeln erhältlich | 9 | Kappenmutter, verchromt, 5/16-18 (2) | 8024 | |
3 | Unterlegscheibe, verchromt 5/16 in (3) | 3294 | Nicht im Satz enthaltene Teile: | |||
4 | Sechskantschraube, 5/16-18 x 0,75 in | 3987 | A | Schwingen-Befestigungszunge | ||
5 | Hammerkopfmutter, 5/16-18 | 7669 | B | Hintere Zunge (2) | ||
6 | Gummitülle, schwarz | 11413 | C | Buchsenende der Feststellschraube | ||
7 | Riemenschutz, hinten oben | Nicht einzeln erhältlich | ||||
