BEVESTIGINGSMATERIALEN VOOR EXTRA ZADELTASSEN, SOFTAIL
J024242013-10-22
ALGEMEEN
Setnummer
53930-03B
Modellen
Voor de modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Tabel 1. Beschikbare zadeltassets
Zadeltasbeschrijving | Setnummer |
|---|---|
Fat Boy, leer | 92000-00B |
Fat Boy, leer | 91536-00A |
Fat Boy, leer | 90320-00B |
Tuigleer | 90114-00 |
Ruim, leer | 90130-00B |
Groot, leer | 90119-00A |
Synthetisch leer | 91537-00A |
Alligatorleer | 91555-01A |
Stijf leer | 53061-00A |
100th Anniversary, stijf leer | 92015-03 |
Vereiste aanvullende onderdelen
De richtingaanwijzerverplaatsingsset (53933-03) moet worden gemonteerd voordat deze set wordt gemonteerd bij FLSTF-, FXSTS-, FXST- en FXSTB-modellen die zijn uitgerust met één van de bovengenoemde zadeltassets.
Setinhoud
INSTALLEREN
Verwijderen van de zadeltas
Verwijder de bouten en onderlegringen waarmee de zadeltassen aan de spatbordsteunen zijn bevestigd en gooi deze weg.
Verplaatsing van de richtingaanwijzers
Monteer de richtingaanwijzerverplaatsingsset onderdeelnr. 53933-03 bij FXST-, FXSTS-, FXSTB- en FLSTF-modellen die niet zijn uitgerust met de verplaatsingsset.
Installeren van de bevestigingsmaterialen
Voer deze procedure uit aan de ene kant van de motorfiets totdat wordt aangegeven dat u naar de andere kant van de motorfiets moet gaan.
OPMERKING
Zie Afbeelding 1 en Afbeelding 2. De bevestigingsbreedte van het achterste bevestigingspunt (3) is groter dan dat van het voorste bevestigingspunt (4).
| 1. | Plaats een nieuwe onderlegring (2) op elk van de twee bouten (1). | |
| 2. | Plaats een tweede onderlegring op de bout van het achterste bevestigingspunt bij motorfietsen die zijn uitgerust met de volgende zadeltassets: 91536-00A, 90114-00A, 90119-00A, 91537-00A en 91555-01A. Ga anders door naar stap 3. | |
| 3. | FLSTN-modellen: Steek 3-1/4 in bouten door de gaten in de zadeltassen en zadeltassteunen, vanaf de binnenkant van de zadeltassen naar buiten. Schuif een 1/4 in afstandsring op elke bout. Alle overige modellen: Steek de voorste en achterste bouten door de gaten in de zadeltassen en zadeltasbeugel, vanaf de binnenkant van de zadeltas naar buiten. | |
| 4. | Plaats het voorste bevestigingspunt (4) helemaal op de voorste bout (1), waarbij het verzonken uiteinde van het bevestigingspunt naar de spatbordsteun wijst. | |
| 5. | Plaats het achterste bevestigingspunt (3) helemaal op de achterste bout (1), waarbij het verzonken uiteinde van het achterste bevestigingspunt naar de spatbordsteun wijst. | |
| 6. | Draai de bouten door de spatbordsteun en in de moerplaten met schroefdraad. Haal de bouten aan tot 28–37 N·m (21–27 ft-lbs). | |
| 7. | Controleer of de bouten die in stap 8 zijn bevestigd, niet aan de binnenkant van het spatbord uit de moerplaten steken. | |
| 8. | Herhaal stap 1 t/m 10 voor de andere kant van de motorfiets. |
Onderhoud
MEDEDELING
Wanneer de zadeltasmontagebouten niet tot het voorgeschreven aanhaalmoment worden aangehaald, kan dit leiden tot beschadiging van de zadeltassen. (00406c)
Na 800 km (500 mi) te hebben gereden met de zadeltassen moeten zadeltasmontagebouten worden aangehaald tot 28–37 N·m (21–27 ft-lbs).
OPMERKING
In de loop der tijd kunnen de bevestigingspunten slijten, waardoor het bijbehorende bagagerek of zijplaten los kunnen raken en gaan rammelen. U kunt de bevestigingspunten als volgt weer vastzetten.
| 1. | Maak de bevestigingsmaterialen los. | |
| 2. | Draai de bevestigingspunten ongeveer 45° rechtsom. | |
| 3. | Haal de bevestigingsmaterialen aan tot 28–37 N·m (21–27 ft-lbs). | |
| 4. | Herhaal dit, indien nodig, tot maximaal drie keer. Na de derde keer moeten nieuwe bevestigingspunten worden bevestigd. |
SERVICEONDERDELEN

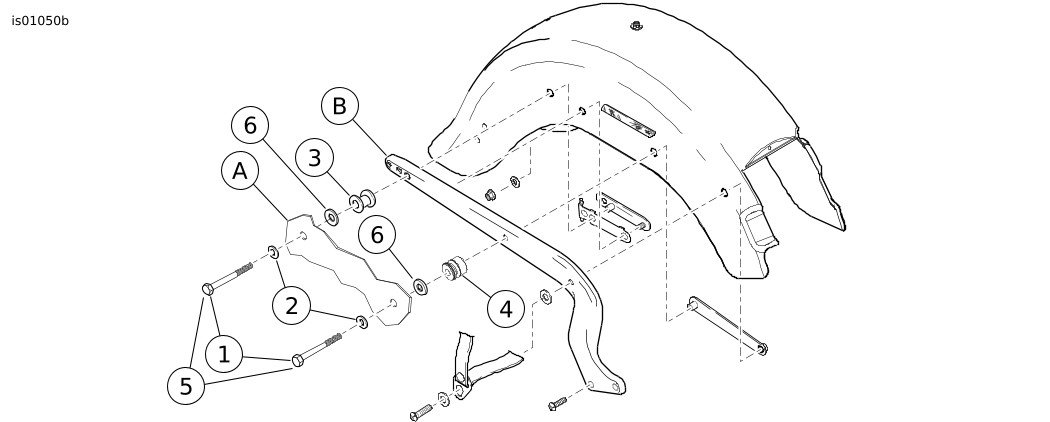

Afbeelding 1. Serviceonderdelen voor Softail-bevestigingsmaterialenset

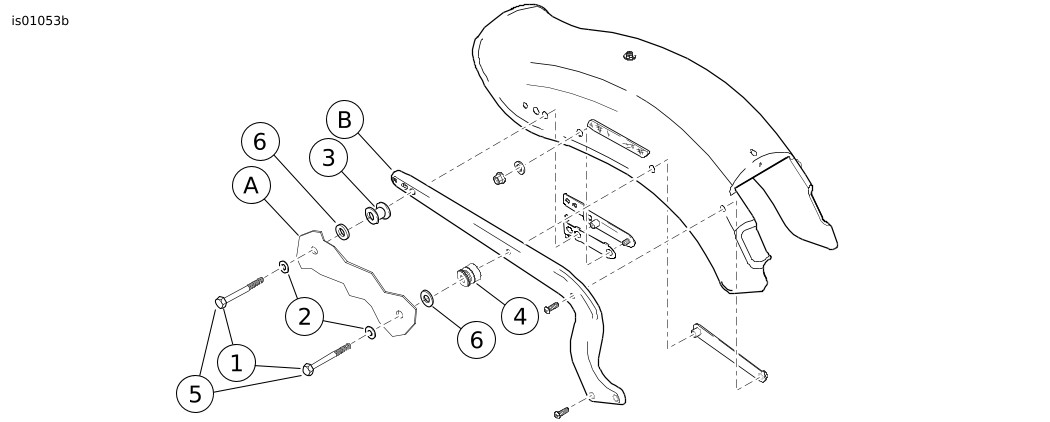

Afbeelding 2. Serviceonderdelen voor Softail-bevestigingsmaterialenset
Tabel 2. Serviceonderdelentabel
Item | Beschrijving (aantal) | Onderdeelnummer | Item | Beschrijving (aantal) | Onderdeelnummer | |
|---|---|---|---|---|---|---|
1 | Zeskantbout, 3/8-16 x 3 inch (4) | 3635 | 4 | Bevestigingspunt, voor (2) | 53683-96 | |
2 | Onderlegring, 3/8 inch (6) | 6400HB | 5 | Zeskantbout, 3/8-16 x 3-1/4 inch (4) | 10500054 | |
3 | Bevestigingspunt, achter (2) | 53684-96A | 6 | Afstandsring, chroom | Niet afzonderlijk verkrijgbaar | |
Items genoemd in de tekst, maar niet opgenomen in de set: | ||||||
A | Beugel, standaard | |||||
B | Bout, standaard (2) | |||||
