BULLONERIA DI ANCORAGGIO DELLE BORSE ACCESSORIE DEI MODELLI SOFTAIL
J024242013-10-22
GENERALITÀ
Numero kit
53930-03B
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti ed accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
Tabella 1. Kit borse disponibili
Descrizione delle borse | Numero kit |
|---|---|
Fat Boy di pelle | 92000-00B |
Fat Boy di pelle | 91536-00A |
Fat Boy di pelle | 90320-00B |
Harness di pelle | 90114-00 |
Grande capacità di pelle | 90130-00B |
Grande di pelle | 90119-00A |
Pelle sintetica | 91537-00A |
Aligator | 91555-01A |
Pelle rigida | 53061-00A |
100th Anniversary pelle rigida | 92015-03 |
Parti supplementari necessarie
Installare il kit di riposizionamento degli indicatori di direzione (53933-03) prima di installare questo kit sulle motociclette modello FLSTF, FXSTS, FXST e FXSTB dotate di un kit delle borse sopra elencate.
INSTALLAZIONE
Rimozione delle borse
Estrarre ed eliminare le viti e le rondelle che fissano le borse ai sostegni del parafango.
Riposizionamento degli indicatori di direzione
Installare il kit di riposizionamento degli indicatori di direzione, No codice 53933-03 sui modelli FXST, FXSTS, FXSTB e FLSTF non dotati del kit di riposizionamento.
Installazione della bulloneria di ancoraggio
Eseguire queste operazioni su un lato del veicolo, a meno di indicazioni di andare sull’altro lato.
NOTA
| 1. | Collocare una rondella (2) su ognuna delle due viti (1). | |
| 2. | Collocare una seconda rondella sulla vite del punto di ancoraggio posteriore in quei veicoli dotati delle seguenti borse: 91536-00A, 90114-00A, 90119-00A, 91537-00A e 91555-01A. Altrimenti, continuare al punto 3. | |
| 3. | Modelli FLSTN: Inserire le viti da 3-1/4 di pollice nei fori delle borse e delle relative staffe, procedendo dall’interno delle borse verso l’esterno. Fare scorrere un distanziale da 1/4 di pollice su ciascuna vite. Tutti gli altri modelli: Inserire le viti anteriori e posteriori nei fori delle borse e delle relative staffe, dall’interno della borsa verso l’esterno. | |
| 4. | Inserire a fondo il punto di ancoraggio anteriore (4) sulla vite anteriore (1), con l’estremità svasata del punto di ancoraggio rivolta verso il sostegno del parafango. | |
| 5. | Inserire a fondo il punto di ancoraggio posteriore (3) sulla vite posteriore (1), con l’estremità svasata del punto di ancoraggio rivolta verso il sostegno del parafango. | |
| 6. | Serrare le viti attraverso il sostegno del parafango e nelle piastre con dadi filettati. Serrare le viti ad una coppia di 28–37 N·m (21–27 ft-lbs). | |
| 7. | Controllare che le viti installate al punto 8 non sporgano all’interno del parafango oltre le piastre con dadi. | |
| 8. | Ripetere le operazioni ai punti da 1 a 10 sul lato opposto del veicolo. |
Manutenzione
AVVISO
Omettendo di serrare i bulloni di montaggio delle borse portapacchi alla coppia specificata, si rischia di danneggiare le borse stesse. (00406c)
Dopo 800 km (500 mi) di percorrenza con le borse installate, controllare che i bulloni di montaggio delle borse siano serrati ad una coppia di 28–37 N·m (21–27 ft-lbs).
NOTA
Con il tempo, i punti di ancoraggio possono usurarsi, e i portabagagli o le piastre laterali ad essi ancorati possono allentarsi o sferragliare. L’installazione può essere fissata con il seguente procedimento.
| 1. | Allentare la bulloneria di ancoraggio. | |
| 2. | Ruotare i punti di ancoraggio in senso orario di circa 45°. | |
| 3. | Serrare la bulloneria di ancoraggio ad una coppia di 28–37 N·m (21–27 ft-lbs). | |
| 4. | Ripetere come necessario, fino a tre volte. Dopo la terza regolazione, montare nuovi punti di ancoraggio. |
PARTI DI RICAMBIO

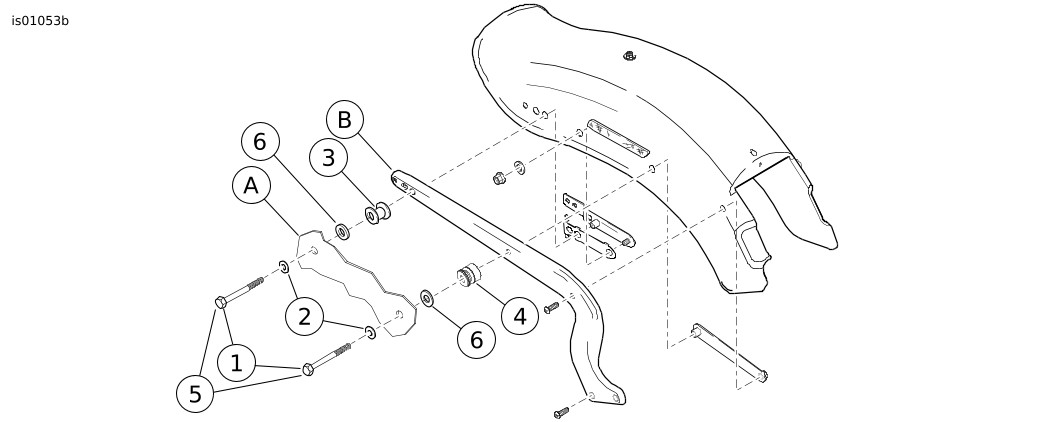

Figura 1. Parti di ricambio per il kit bulloneria di ancoraggio per i modelli Softail

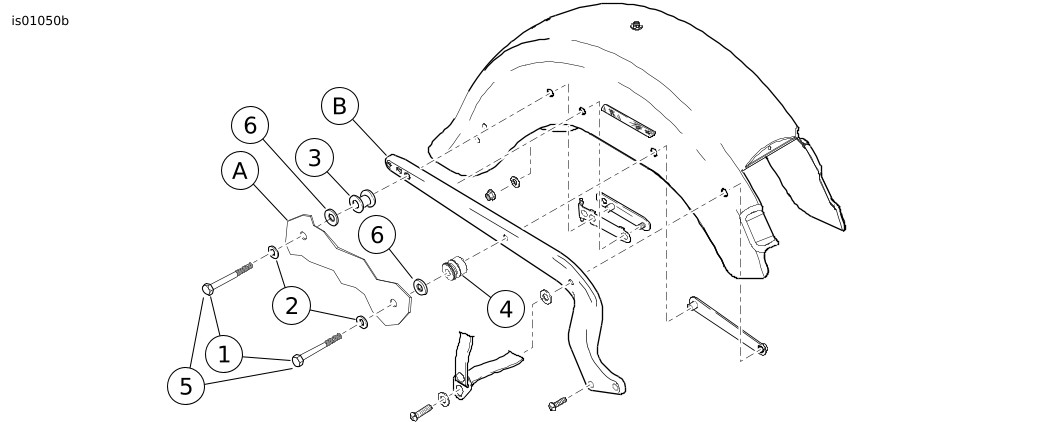

Figura 2. Parti di ricambio per il kit bulloneria di ancoraggio per i modelli Softail
Tabella 2. Tabella delle parti di ricambio
Elemento | Descrizione (quantità) | Numero codice | Elemento | Descrizione (quantità) | Numero codice | |
|---|---|---|---|---|---|---|
1 | Vite a testa esagonale 3/8-16 x 3 pollici (4) | 3635 | 4 | Punto di ancoraggio, anteriore (2) | 53683-96 | |
2 | Rondella, 3/8 di pollice (6) | 6400HB | 5 | Vite a testa esagonale 3/8-16 x 3-1/4 pollici (4) | 10500054 | |
3 | Punto di ancoraggio, posteriore (2) | 53684-96A | 6 | Distanziale, cromato | Parte non venduta separatamente | |
Elementi menzionati nel testo, ma non contenuti nel kit: | ||||||
A | Staffa, di serie | |||||
B | Vite, di serie (2) | |||||
