BILLET KLEMMENSET VOOR KOPPELINGSKABEL
J024322011-10-28
ALGEMEEN
Deze Billet kabelsteunsets zijn bedoeld om de koppelingskabel langs de onderste framebuis vast te zetten.
Setnummer
91147-02, 91252-03, 38804-07, 10800034 en 10800036
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het deel Onderdelen en accessoires op www.harley-davidson.com.
Aanvullende onderdelen
OPMERKING
Voor de juiste installatie van deze set is LOCTITE® 243 draadborgmiddel (blauw) (Harley-Davidson onderdeelnr. 99642-97) vereist.
Setinhoud
Zie Afbeelding 2 en Tabel 1.
INSTALLEREN
OPMERKING
Om beschadiging en mogelijk slecht functioneren van de koppelingskabel te voorkomen, dient de kabel niet afgekneld te worden. Vermijd dat de kabel scherp gebogen wordt tijdens het monteren in de kabelsteun.
| 1. | Zie Afbeelding 2. Breng LOCTITE 243 (blauw) aan op de bout (1). | |
| 2. | Zie Afbeelding 1. Plaats de twee helften van de kabelsteun (1) op het frame (2) en de kabel (3), zoals afgebeeld. Monteer de steun tussen de hoes van de koppelingskabel en de onderzijde van het frame. Plaats de steun zodanig dat de kabel zich aan de buitenzijde van de onderste framebuis bevindt. | |
| 3. | Controleer dat het spatbord niet tegen de steun aanslaat als de voorvork volledig ingedrukt wordt. | |
| 4. | Haal de bout aan tot 10,8–13,5 N·m (8–10 ft-lbs). |
| 1 | Kabelsteun |
| 2 | Frame |
| 3 | Kabel |

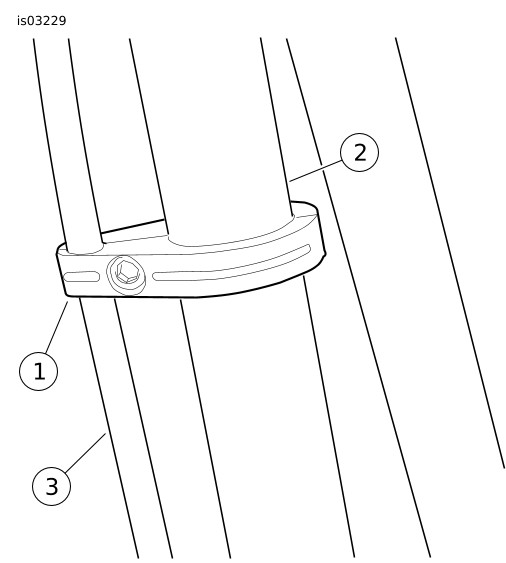

Afbeelding 1. Gemonteerde steun
SERVICEONDERDELEN

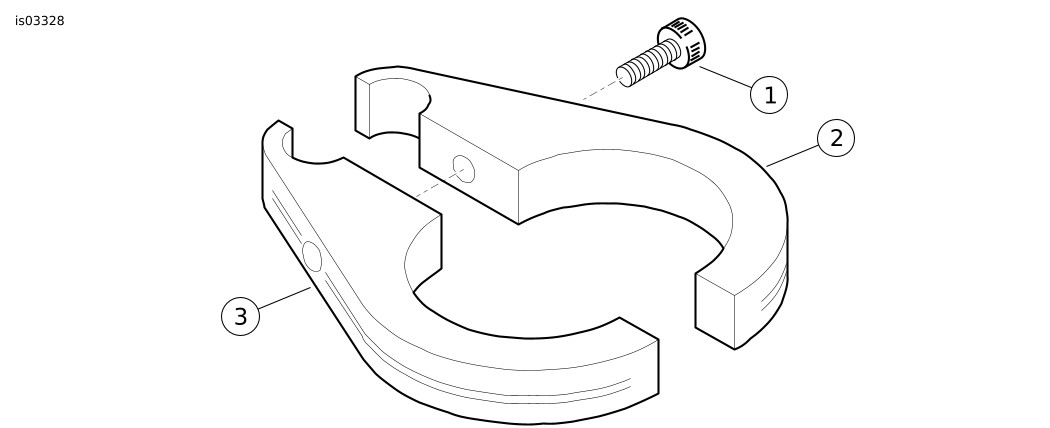

Afbeelding 2. Serviceonderdelen: Billet kabelsteunset
Tabel 1. Serviceonderdelentabel
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Dopbout, inbuskop | 94311-91T |
2 | Onderste kabelklem | Niet afzonderlijk verkrijgbaar |
3 | Bovenste kabelklem | Niet afzonderlijk verkrijgbaar |
