KIT DE COLLIER DE CÂBLE D’EMBRAYAGE BILLETTE
J024322011-10-28
GÉNÉRALITÉS
Ces kits de support de câble billette sont conçus pour tenir le câble d’embrayage le long du tube descendant sur le cadre.
Numéro de kit
91147-02, 91252-03, 38804-07, 10800034, 10800036
Modèles
Pour des informations sur la configuration des modèles, consulter le catalogue P&A de vente au détail ou la section Pièces et accessoires de www.harley-davidson.com.
Pièces supplémentaires
REMARQUE
L’installation correcte de ce kit nécessite l’utilisation du filet frein LOCTITE® 243 (bleu) (numéro de pièce Harley-Davidson 99642-97).
INSTALLATION
REMARQUE
Afin de protéger le câble d’embrayage et d’en préserver le bon fonctionnement, ne pas pincer. Ne pas plier le câble lors de son montage dans le support de câble.
| 1. | Voir Figure 2. Appliquer du LOCTITE 243 (bleu) sur la vis (1). | |
| 2. | Voir Figure 1. Positionner les deux moitiés du support (1) sur le cadre (2) et le câble (3) comme indiqué. Monter le support entre la gaine du câble d’embrayage et le bas du cadre. Positionner le collier de façon à ce que le câble court sur l’extérieur du tube descendant du cadre. | |
| 3. | Vérifier que le garde-boue ne heurte pas le support lorsque les fourches sont complètement comprimées. | |
| 4. | Serrer la vis à un couple de10,8–13,5 N·m (8–10 ft-lbs). |

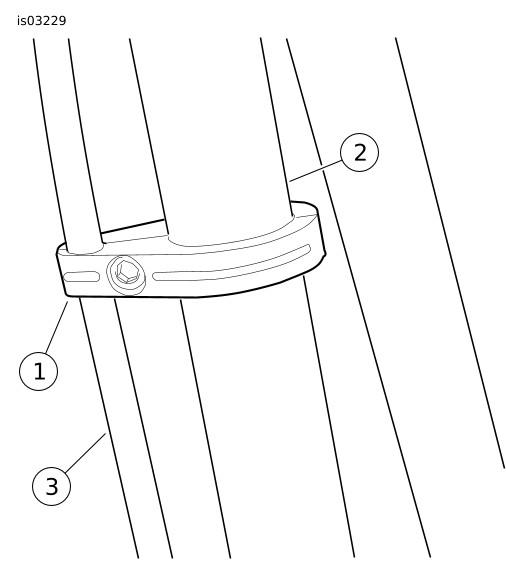

| 1 | Support de câble |
| 2 | Cadre |
| 3 | Câble |
Figure 1. Support installé
PIÈCES DÉTACHÉES

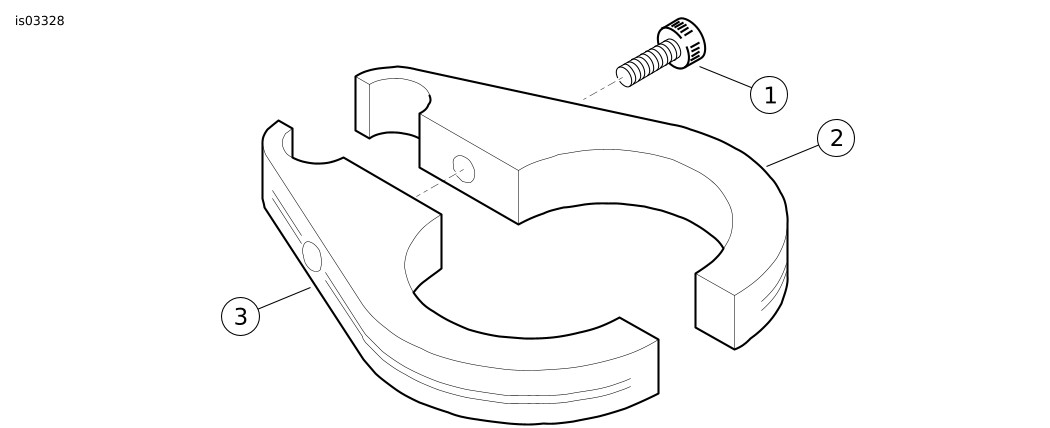

Figure 2. Pièces détachées : Kit de support de câble billette
Tableau 1. Tableau des pièces détachées
Élément | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Vis à capuchon à tête creuse | 94311-91T |
2 | Collier de câble du bas | Non vendu séparément |
3 | Collier de câble du haut | Non vendu séparément |
