BILLET-KUPPLUNGSZUGSCHELLENSATZ

J024322011-10-28

ALLGEMEINES

Diese Billet-Kupplungszughalterungssätze halten den Kupplungszug entlang des Rahmenrohrs am Rahmen.

Satz-Nummer

91147-02, 91252-03, 38804-07, 10800034, 10800036

Modelle

Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.

Zusätzlich Teile

HINWEIS

Zum korrekten Einbau dieses Satzes ist LOCTITE^® Gewindesicherungsmittel 243 (blau) (Harley-Davidson Teile-Nr. 99642-97) erforderlich.

Inhalt des Satzes

Siehe Abbildung 2 und Tabelle 1.

EINBAU

HINWEIS

Um eine Beschädigung und Fehlfunktionen des Kupplungszugs zu verhindern, den Kupplungszug nicht einklemmen. Scharfe Biegungen im Kupplungszug vermeiden, wenn der Kupplungszug in der Kupplungszughalterung befestigt wird.

1.	Siehe Abbildung 2. LOCTITE 243 (blau) auf die Schraube (1) auftragen.
2.	Siehe Abbildung 1. Die beiden Hälften der Kupplungszughalterung (1) wie dargestellt an Rahmen (2) und Kupplungszug (3) befestigen. Die Halterung zwischen der Manschette des Kupplungszugs und der Rahmenunterseite befestigen. Die Schelle so platzieren, dass der Kupplungszug an der Außenseite des Rahmenrohrs entlanggeführt wird.
3.	Sicherstellen, dass das Schutzblech die Halterung nicht berührt, wenn die Gabeln komplett zusammengedrückt sind.
4.	Die Schraube auf ein Drehmoment von 10,8–13,5 N·m (8–10 ft-lbs) anziehen.

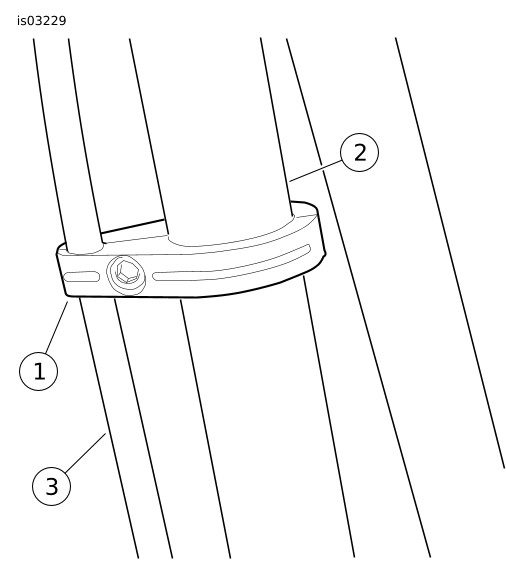

1	Kupplungszughalterung
2	Rahmen
3	Kupplungszug

Abbildung 1. Halterung eingebaut

ERSATZTEILE

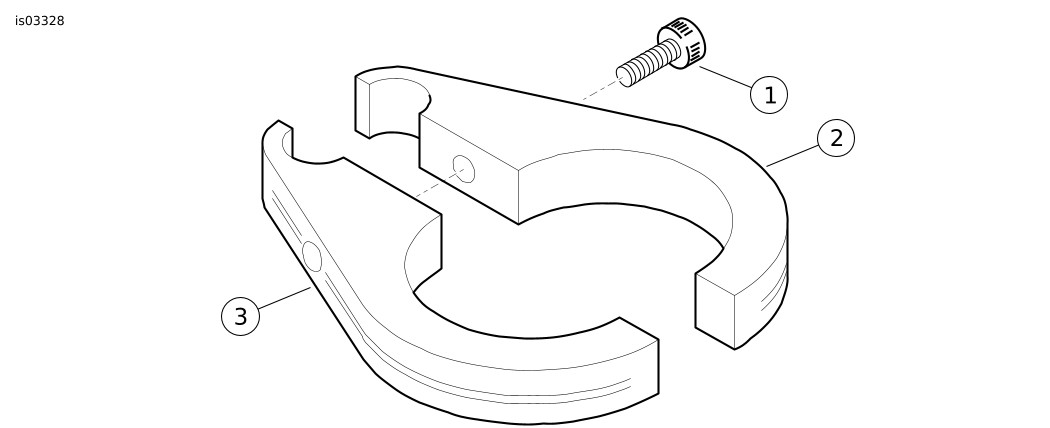

Abbildung 2. Ersatzteile: Billet-Kupplungszughalterungssatz

Tabelle 1. Ersatzteile

Angabe	Beschreibung (Menge)	Teilenummer
1	Kopfschraube, Innensechskant	94311-91T
2	Untere Kupplungszugschelle	Nicht einzeln erhältlich
3	Obere Kupplungszugschelle	Nicht einzeln erhältlich
