KIT DI MORSETTO IN ALLUMINIO LAVORATO PER CAVO FRIZIONE
J024322011-10-28
GENERALITÀ
Questi kit di staffa in alluminio lavorato per cavo sono destinati a trattenere il cavo della frizione lungo il tubo discendente sul telaio.
Numero kit
91147-02, 91252-03, 38804-07, 10800034, 10800036
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo delle parti e accessori o la sezione Parts and Accessories (Parti e Accessori) sul sito www.harley-davidson.com.
Parti supplementari
NOTA
Per la corretta installazione di questo kit si richiede l’uso di LOCTITE® Threadlocker 243 (blu) (No codice Harley-Davidson 99642-97).
INSTALLAZIONE
NOTA
Per non danneggiare il cavo della frizione ed evitarne il funzionamento difettoso, non pizzicarlo. Al momento di montare il cavo nella relativa staffa, evitare di fargli seguire curve o pieghe troppo strette.
| 1. | Vedere Figura 2. Applicare del LOCTITE 243 (blu) alla vite (1). | |
| 2. | Vedere Figura 1. Posizionare le due metà della staffa del cavo (1) sul telaio (2) e sul cavo (3), come illustrato. Montare la staffa tra la protezione del cavo della frizione e la base del telaio. Posizionare il morsetto in modo tale che il cavo si trovi all’esterno del tubo discendente del telaio. | |
| 3. | Verificare che il parafango non urti la staffa quando la forcella è completamente compressa. | |
| 4. | Serrare la vite ad una coppia di 10,8–13,5 N·m (8–10 ft-lbs). |
| 1 | Staffa del cavo |
| 2 | Telaio |
| 3 | Cavo |

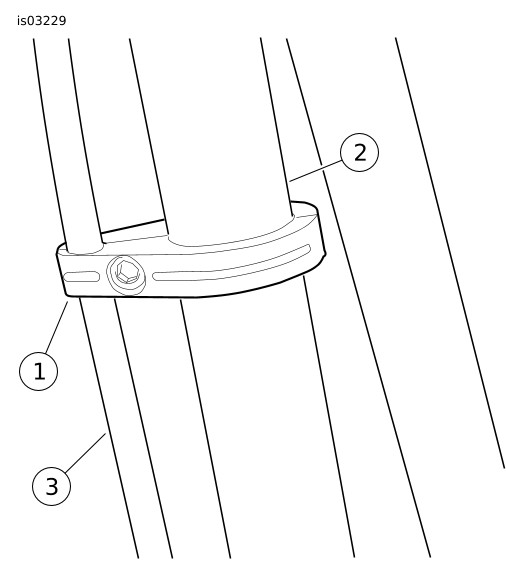

Figura 1. Staffa installata
PARTI DI RICAMBIO

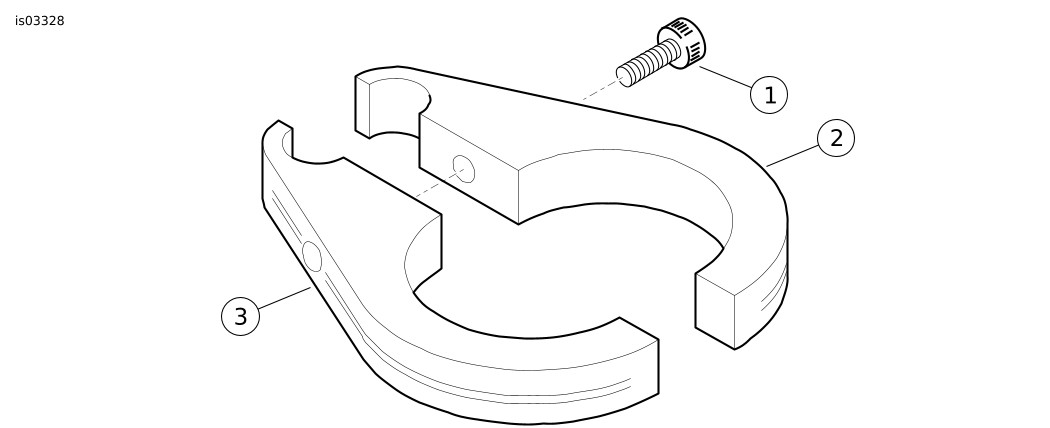

Figura 2. Parti di ricambio: Kit staffa in alluminio lavorato per cavo
Tabella 1. Tabella delle parti di ricambio
Elemento | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Vite, ad esagono incassato | 94311-91T |
2 | Morsetto per cavo inferiore | Parte non venduta separatamente |
3 | Morsetto per cavo superiore | Parte non venduta separatamente |
