KIT DE SUPORTE DO CABO CROMADO BILLET
J024322011-10-28
INFORMAÇÕES GERAIS
Estes kits de suporte do cabo cromado Billet são projetados para segurar o cabo da embreagem junto ao tubo descendente no quadro.
Números do kit
91147-02, 91252-03 e 38804-07
Modelos
Para informações sobre a adaptação aos modelos, por favor, veja o catálogo de peças e acessórios de varejo ou a seção de peças e acessórios do site www.harley-davidson.com.
Peças adicionais
NOTA
Para instalar este kit corretamente é necessário usar o trava-roscas LOCTITE® 243 (azul) (peça Harley-Davidson N.o 99642-97).
INSTALAÇÃO
NOTA
Para prevenir dano e mal funcionamento do cabo da embreagem, não o pressione. Evite dobras bruscas no cabo ao montá-lo no suporte.
| 1. | Veja a Figura 2. Aplique LOCTITE 243 (azul) no parafuso (1). | |
| 2. | Veja a Figura 1. Posicione as duas metades do suporte do cabo (1) no quadro (2) e no cabo (3) como mostrado. Monte o suporte entre a luva do cabo da embreagem e a parte inferior do quadro. Posicione o prendedor de modo que o cabo fique do lado de fora do tubo descendente do quadro. | |
| 3. | Certifique-se de que o pára-lama não bata no suporte quando os garfos forem totalmente comprimidos. | |
| 4. | Aperte o parafuso com torque de 10,8–13,5 N·m (8–10 ft-lbs). |
| 1 | Suporte do cabo |
| 2 | Quadro |
| 3 | Cabo |

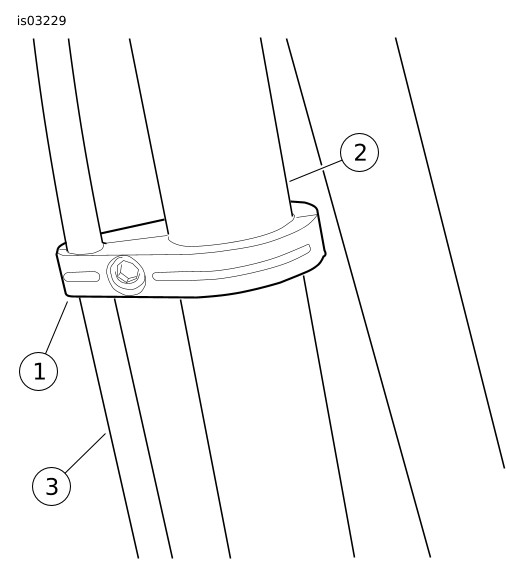

Figura 1. Suporte instalado
PEÇAS DE REPOSIÇÃO

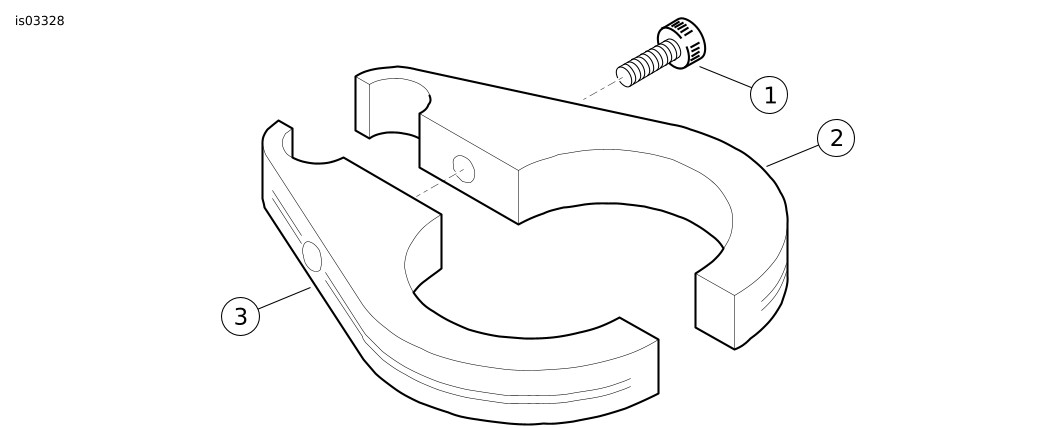

Figura 2. Peças de reposição: kit de suporte do cabo cromado Billet
Tabela 1. Tabela de peças de reposição
Item | Descrição (quantidade) | Peça N.o |
|---|---|---|
1 | Parafuso, Allen | 94311-91T |
2 | Presilha inferior do cabo | Não é vendida separadamente |
3 | Presilha superior do cabo | Não é vendida separadamente |
