KIT DE ABRAZADERA BILLET PARA EL CABLE DEL EMBRAGUE
J024322011-10-28
GENERALIDADES
Estos kits de pieza de soporte Billet para cable se usan para sostener el cable del embrague a lo largo del tubo vertical de la estructura.
Kit número
91147-02, 91252-03, 38804-07, 10800034, 10800036
Modelos
Para obtener información de la adaptación a los modelos, vea el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección Piezas y accesorios de www.harley-davidson.com.
Piezas adicionales
NOTA
La instalación correcta de este kit requiere la compra de fijatornillos LOCTITE® 243 (azul) (pieza Harley-Davidson № 99642-97).
INSTALACIÓN
NOTA
Para evitar el daño y la falla del cable del embrague, no lo comprima. Evite los dobleces cerrados del cable al colocar el cable en la pieza de soporte del cable.
| 1. | Vea Figura 2. Aplique Loctite 243 (azul) al tornillo (1). | |
| 2. | Vea Figura 1. Coloque las dos mitades de la pieza de soporte (1) en la estructura (2) y el cable (3) como se muestra. Coloque la pieza de soporte entre la funda del cable del embrague y la parte inferior de la estructura. Coloque la abrazadera para que el cable quede en el exterior del tubo vertical de la estructura. | |
| 3. | Verifique que el guardabarros no golpee la pieza de soporte cuando las horquillas estén completamente comprimidas. | |
| 4. | Apriete el tornillo a 10,8–13,5 N·m (8–10 ft-lbs). |
| 1 | Pieza de soporte del cable |
| 2 | Estructura |
| 3 | Cable |

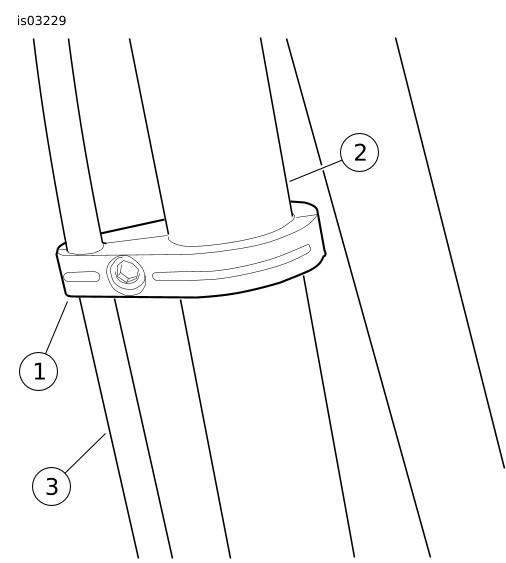

Figura 1. Pieza de soporte instalada
PIEZAS DE SERVICIO

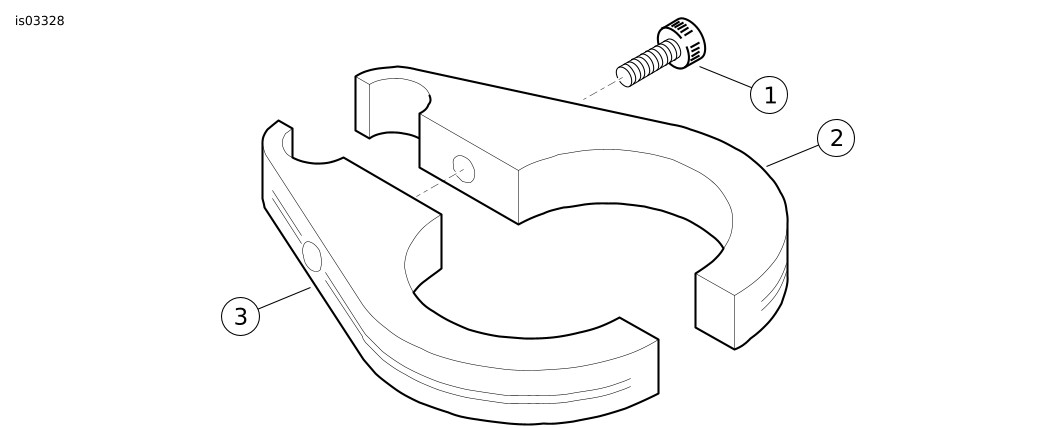

Figura 2. Piezas de servicio: Kit de pieza de soporte Billet para cable
Tabla 1. Tabla de piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Tornillo de casquete, cabeza de casquillo | 94311-91T |
2 | Abrazadera del cable parte inferior | No se vende por separado |
3 | Abrazadera del cable parte superior | No se vende por separado |
