戴纳镀铬线圈罩套件
J027192013-11-01
概述
套件编号
31705-04、31709-04
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
警告安装
- 参见维修手册。拆下Maxi-fuse保险丝。
- 记录每个火花塞导线在点火线圈中的位置，然后断开两根导线。
- 如果原来有线圈罩：拆下线圈罩安装螺丝和隔块并丢弃。拆下线圈罩并丢弃。 如果原来没有线圈罩：拆下两个线圈安装螺丝并丢弃。
- 参见图1。从套件中取出线圈罩支架（3）、两个长螺丝（4）和两个隔块（2）。
- 将螺丝插入线圈罩上的一个孔中，如图所示，并通过隔块插入一个线圈安装孔。重复此操作安装第二个螺丝和隔块。
- 使用两个螺丝将线圈组装至电气匣。拧紧螺丝至5.6牛米（50英尺磅）。
- 从套件中取出新镀铬线圈罩（1）。在线圈上定位罩，使用套件中的三个镀铬螺丝（6）和垫圈（7）将其固定至线圈罩支架。此时切勿完全拧紧螺丝。
- 通过线圈罩侧面的孔将火花塞导线连接至正确的线圈经接线端。
- 调节线圈罩，使火花塞导线护套位于线圈罩孔中心，以获得最佳外观。将三个镀铬螺丝可靠拧紧。
- 参见维修手册。安装Maxi-fuse保险丝。
维修零件

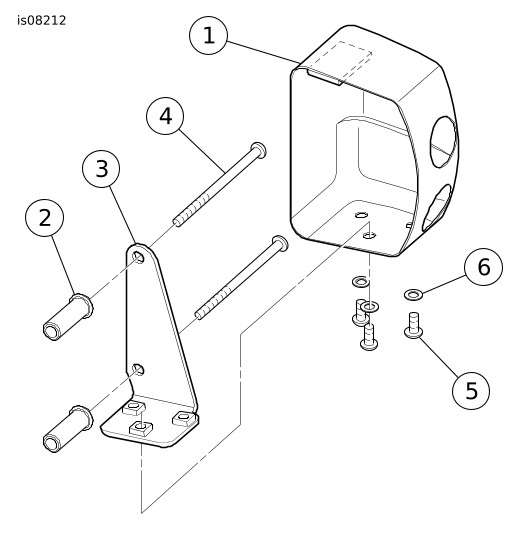

图1。 维修零件
表1。 维修零件
项目 | 描述（数量） | 零件编号 |
|---|---|---|
套件编号31705-04（化油器型） | ||
1 | 线圈罩（镀铬） | 不单独出售 |
2 | 线圈罩隔块（2）33毫米（1.30英寸）长度 | 不单独出售 |
套件编号31709-04（EFI型） | ||
1 | 线圈罩（镀铬） | 不单独出售 |
2 | 线圈罩隔块（2）23.6毫米（0.93英寸）长度 | 不单独出售 |
两种套件均包括的零件 | ||
3 | 线圈罩支架组件 | 不单独出售 |
4 | 螺丝，3-1/2英寸长度（2） | 不单独出售 |
5 | 镀铬螺丝，3/8英寸长度（3） | 62915-01 |
6 | 镀铬垫圈（3） | 94062-03 |
