ENFRIADOR DE ACEITE MODELO SOFTAIL
J036042006-08-18
GENERALIDADES
Kit número
26136-05
Modelos
Para obtener información de la adaptación a los diferentes modelos, consulte el catálogo de venta al detalle de P&A (piezas y accesorios) o la sección de Piezas y accesorios de www.harley-davidson.com (inglés solamente).
NOTA
La Cubierta cromada para enfriador de aceite (74669-05) se adapta con este kit y está disponible donde un concesionario Harley-Davidson.
INSTALACIÓN

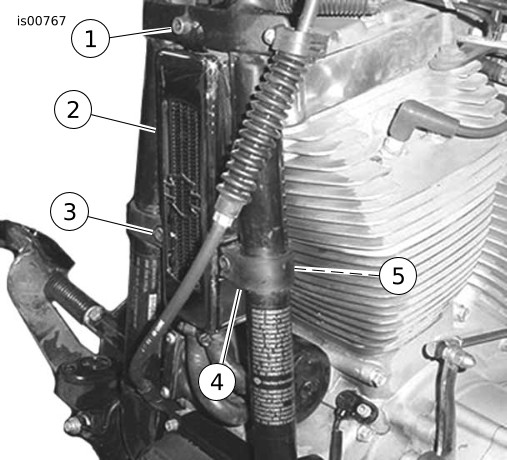

| 1. | Vea la Figura 1. Instale el enfriador de aceite (2) en la estructura con dos abrazaderas de tubo vertical (4), tornillos con cabeza de casquillo (3) y tuercas (5) del kit. No apriete los elementos de sujeción en este momento. | |||||||||||
| 2. | Vea la Figura 1. Asegure el enfriador de aceite (2) a la pieza de soporte de montaje de la estructura usando el tornillo de casquete con cabeza de casquillo (1), dos arandelas y una tuerca del kit. Asegúrese de que la lengüeta de montaje del enfriador de aceite esté en la parte trasera de la pieza de soporte de montaje de la estructura. | |||||||||||
| 3. | Apriete los tres tornillos de montaje del enfriador de aceite a 3,4 N·m (30 in-lbs). | |||||||||||
| 4. | Vea la Figura 2. Quite el filtro de aceite tipo roscado y el adaptador (1) del filtro de aceite de la ubicación del soporte del filtro de aceite. Limpie completamente el área de soporte del filtro de aceite. Deseche el filtro de aceite y el adaptador. NOTA El conjunto del adaptador del enfriador de aceite tiene un reborde que sale de la parte trasera. El reborde debe instalarse hacia la ubicación del soporte del filtro de aceite y a través de la junta del adaptador de aceite. | |||||||||||
| 5. | Vea la Figura 3. Del kit, instale la junta del adaptador del enfriador aceite (3) en el conjunto del adaptador del enfriador de aceite (1). El reborde del conjunto del adaptador del enfriador de aceite debe estar alineado para que esté instalado en el recorte de la junta del enfriador del adaptador de aceite como se muestra. NOTA Debido a los rebordes de localización, el conjunto del adaptador del enfriador de aceite y la junta solamente se instalarán correctamente en una posición en la superficie de soporte del filtro de aceite. | |||||||||||
| 6. | Vea la Figura 3. Instale el conjunto del enfriador de aceite y la junta en la superficie de soporte del filtro de aceite del motor con el dispositivo de conexión de montaje (2). Asegúrese de que el adaptador esté colocado correctamente en la superficie de montaje. Asegúrese de que el labio levantado del dispositivo de conexión de montaje esté orientado hacia el conjunto del adaptador. Apriete el dispositivo de conexión de montaje a 16,3–21,7 N·m (12–16 ft-lbs). NOTA Deslice las abrazaderas de las mangueras del kit sobre las mangueras antes de la instalación. |
Figura 2. Adaptador de montaje del filtro de fábrica
Figura 3. Instalación del adaptador de aceite | ||||||||||
| 7. | Vea la Figura 4. Obtenga la manguera inferior (5) del enfriador y la manguera superior (6) del enfriador del kit. Siga las marcas en las mangueras para conectar en el enfriador de aceite y adaptador de enfriador de aceite como se muestra. | |||||||||||
| 8. | Conecte las mangueras al adaptador del enfriador de aceite y enfriador de aceite con las abrazaderas de tornillo sinfín (4). Apriete las abrazaderas a 0,9 N·m (8 in-lbs). | |||||||||||
| 9. | Lubrique el sello de un filtro nuevo de aceite con aceite de motor nuevo. Enrosque el filtro hasta que el sello toque la superficie de montaje, después gire de 1/2 a 3/4 de vuelta adicional. NOTA Coloque las abrazaderas para que no haya interferencia con la instalación del filtro de aceite. Verifique que las mangueras pasen libres del filtro de aceite y bordes afilados. Las mangueras no deben tener dobleces ni torceduras que obstruyan el flujo de aceite. | |||||||||||
| 10. | Asegúrese de que todos los cables y arneses estén libres del adaptador del enfriador de aceite, para evitar el desgaste. |
Prueba de flujo del sistema
AVISO
El nivel de aceite no se puede medir con precisión en un motor frío. Para la inspección previa a la conducción, con la motocicleta descansando sobre el soporte de estacionamiento en una superficie nivelada, la marca del aceite en la varilla medidora debe estar entre las flechas cuando el motor esté frío. No agregue aceite hasta la marca FULL (lleno) en un motor FRÍO. (00185a)
AVISO
El nivel de aceite no se puede medir con precisión en un motor frío. Para la inspección previa a la conducción, con la motocicleta en posición vertical (sin apoyarla sobre el soporte de estacionamiento) en una superficie nivelada, la marca del aceite en la varilla medidora debe estar en el punto medio del área con patrón cruzado cuando el motor esté frío. No agregue aceite hasta la marca FULL (lleno) en un motor FRÍO. (00186b)
AVISO
No opere el motor cuando el nivel de aceite esté debajo de la marca de agregar aceite en la varilla medidora a la temperatura de funcionamiento. Se dañará el motor. (00187b)
| 1. | Ponga en marcha el motor. Examine todas las conexiones de las mangueras para detectar fugas. Si no hay fugas, permita que caliente el motor. NOTA Coloque las abrazaderas para que no haya interferencia con la instalación del filtro de aceite. Verifique que las mangueras pasen libres del filtro de aceite y bordes afilados. Las mangueras no deben tener dobleces ni torceduras que obstruyan el flujo de aceite. | |
| 2. | Verifique que la temperatura del enfriador de aceite aumente cuando el motor alcance temperaturas normales de funcionamiento. Si el enfriador de aceite permanece frío después de que el motor haya calentado, puede haber una obstrucción del aceite. Apague el motor e inspeccione el sistema para detectar el origen de la obstrucción. | |
| 3. | Después de que el motor haya enfriado, vuelva a apretar todas las abrazaderas de las mangueras a 0,9 N·m (8 in-lbs). | |
| 4. | Llene el aceite hasta el nivel de FILL (llenar) en la varilla medidora. |
PIEZAS DE SERVICIO

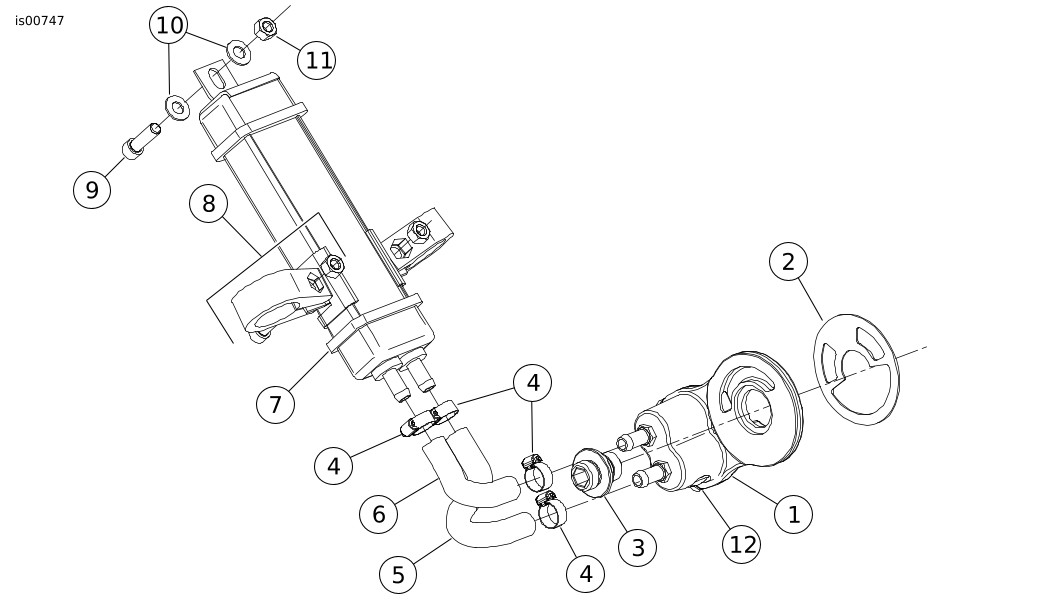

Figura 4. Piezas de servicio para el kit de enfriador de aceite
Tabla 1. Tabla de piezas de servicio
Artículo | Descripción (cantidad) | Número de pieza |
|---|---|---|
1 | Conjunto del adaptador del enfriador de aceite | 26139-05 |
2 | Junta, adaptador del enfriador de aceite (incluida en el kit de servicio artículo número 14) | No se vende por separado |
3 | Adaptador, filtro de aceite | 26041-05A |
4 | Abrazadera de manguera (4) (incluida en el kit de servicio artículo número 13) | No se vende por separado |
5 | Manguera (parte inferior del enfriador) (incluida en el kit de servicio artículo 13) | No se vende por separado |
6 | Manguera (parte superior del enfriador) (incluida en el kit de servicio artículo 13) | No se vende por separado |
7 | Enfriador de aceite | 26137-05 |
8 | Conjunto de abrazaderas (2) | 62032-04 |
9 | Tornillo, cabeza de casquillo | 9428 |
10 | Arandela (2) | 6913 |
11 | Tuerca de seguridad | 7722 |
12 | Junta, adaptador de aceite (incluida en el kit de servicio artículo número 14) | No se vende por separado |
13 | Kit de servicio, mangueras de enfriador de aceite (incluye los artículos números 5, 6 y 4 [4]) (no se muestra) | 26142-05 |
14 | Kit de servicio, junta (incluye los artículos números 2, 14 y dos tornillos) (no se muestra) | 12057-05 |
