Stößelblockdeckelsatz für Sportster

J027462013-11-01

ALLGEMEINES

Satz-Nummer

18241-04

Modelle

Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.

HINWEIS

Diese Einbauanleitung nimmt Bezug auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.

Inhalt des Satzes

Siehe Abbildung 2 und Tabelle 1.

EINBAU

HINWEIS

Das Anbringen des Stößelblockdeckels wird deutlich erleichtert, wenn die Luftfilterabdeckung, das Filterelement und die Grundplatte ausgebaut werden.

Siehe Werkstatthandbuch. Luftfilterabdeckung, Filterelement und Grundplatte ausbauen.

Siehe Abbildung 1. Die beiden mittleren inneren Stößeldeckel-Befestigungsschrauben (1) entfernen und entsorgen.

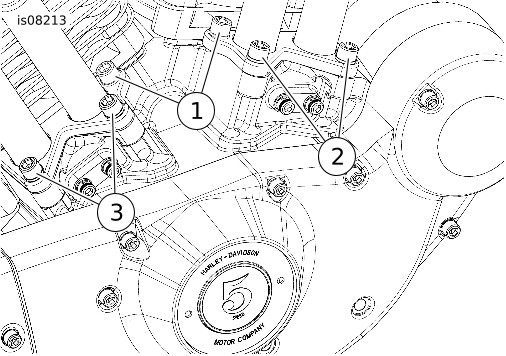

1	Mittlere innere Stößeldeckelschrauben
2	Äußere Schrauben
3	Äußere Schrauben

Abbildung 1. Stößeldeckel-Befestigungsschrauben

Siehe Abbildung 2. Die Stößelblock-Halterungsbaugruppe (2) mit zwei 1/4-20 x 1-in-Innensechskantschrauben und Unterlegscheiben (8) aus dem Satz an den inneren Stößeldeckelbohrungen anbringen. Die Schrauben auf ein Drehmoment von 9,0–11,3 N·m (80–100 in-lb) anziehen.

Siehe Abbildung 1. Die beiden äußeren Stößeldeckel-Befestigungsschrauben (2) auf dem vorderen Stößeldeckel entfernen und entsorgen.

Siehe Abbildung 2. Eine vordere Halterungsbaugruppe (5) auf den äußeren vorderen Stößeldeckelbohrungen platzieren und, wie in der Ersatzteileabbildung dargestellt, mit der Anschweißmutter nach oben und der geraden Kante nach außen weisend ausrichten. Die Halterung mit zwei 1/4-20 x 1-1/8-in-Innensechskantschrauben und Unterlegscheiben (9) aus dem Satz anbringen. Die Schrauben auf ein Drehmoment von 9,0–11,3 N·m (80–100 in-lb) anziehen.

Siehe Abbildung 1. Die beiden äußeren Befestigungsschrauben (3) auf dem hinteren Stößeldeckel entfernen und entsorgen.

Siehe Abbildung 2. Die verbliebene vordere Halterungsbaugruppe mit den beiden verbliebenen 1/4-20 x 1-1/8-in-Innensechskantschrauben und Unterlegscheiben aus dem Satz an den äußeren hinteren Stößeldeckelbohrungen anbringen. Die Schrauben auf ein Drehmoment von 9,0–11,3 N·m (80–100 in-lb) anziehen.

Den Stößelblockdeckel (1), die 1/4-20 Halbrundkopfschraube (3) und die flache Unterlegscheibe (4) aus dem Satz nehmen. Die flache Unterlegscheibe auf das Schraubengewinde aufsetzen und die Schraube in die mittlere Bohrung im Deckel stecken (unter dem „Bar-and-Shield“-Emblem). Den Deckel auf dem Motor platzieren und die Schraube in das Distanzstück auf der Stößelblockhalterung (2) einführen, aber nicht festziehen.

Die zwei Nr. 10 Halbrundkopfschrauben (6) und flache Unterlegscheiben (7) aus dem Satz nehmen. Auf jedes Schraubengewinde eine Unterlegscheibe aufsetzen und die Schrauben durch die Bohrungen in der Oberseite des Deckels und in die Anschweißmuttern auf den vorderen Halterungen einführen. Alle drei Schrauben sicher anziehen.

10.

Siehe Werkstatthandbuch. Luftfilter-Grundplatte, Filterelement und Abdeckung anbringen.

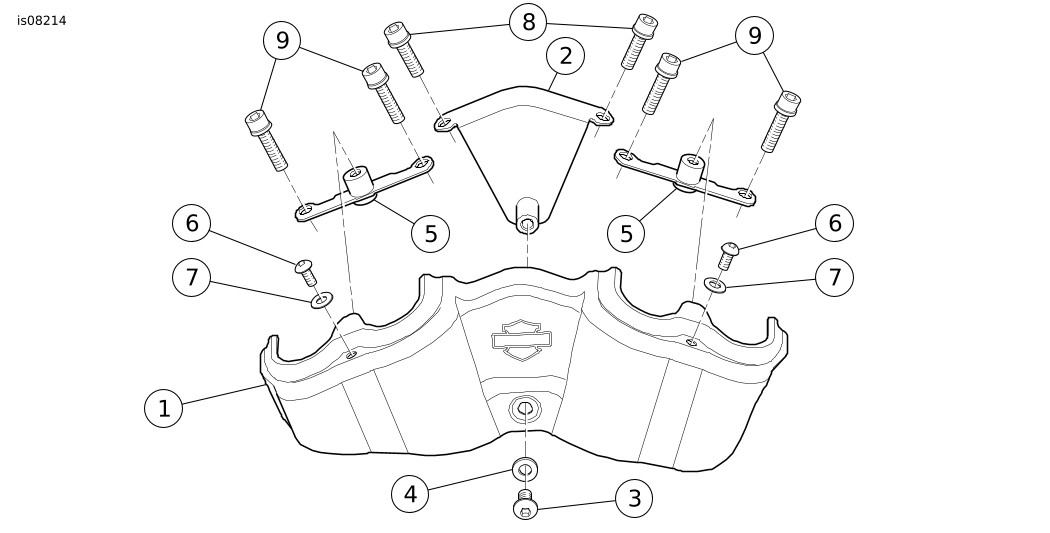

Abbildung 2. Ersatzteile

Tabelle 1. Ersatzteile

Angabe	Beschreibung (Menge)	Teilenummer
1	Deckel, Stößelblock	Nicht einzeln erhältlich
2	Halterungsbaugruppe, Stößelblock	18246-04
3	Halbrundkopfschraube, verchromt, 1/4-20 x 1/2 in	94407-94T + (siehe Hinweis)
4	Unterlegscheibe, flach, 1/4 in, verchromt	Nicht einzeln erhältlich
5	Halterungsbaugruppe, vorne (2)	18255-04
6	Halbrundkopfschraube, verchromt, Nr. 10-24 x 3/8 in	8650 + (siehe Hinweis)
7	Unterlegscheibe, flach, Nr. 10, verchromt (2)	Nicht einzeln erhältlich
8	Innensechskantschraube, mit Unterlegscheibe, 1/4-20 x 1 in (2)	4741A
9	Innensechskantschraube, mit Unterlegscheibe, 1/4-20 x 1-1/8 in (4)	4814A
+ Hinweis: Ein kleiner Bereich auf dem Gewinde der verchromten Halbrundkopfschrauben zur Befestigung des Stößelblockdeckels, die diesem Satz beiliegen, ist mit Sicherungssmaterial überzogen. Diese Schrauben sind nicht separat erhältlich. Falls sie ausgetauscht werden müssen, die oben aufgeführten Schrauben (Teile 3 und 6) verwenden. Diese Ersatzschrauben HABEN KEINEN Sicherungsbereich, daher müssen vor dem Einbau ein paar Tropfen Loctite^® 243 Sicherungsbeschichtung (blau), H-D Teilenummer 99642-97, auf die Gewindegänge aufgetragen werden.
