VROD Rahmentaschensatz

J029952013-11-01

ALLGEMEINES

Satz-Nummer

94204-03A

Modelle

Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) zu finden.

Inhalt des Satzes

Tabelle 1. Inhalt des Satzes

Menge	Beschreibung	Teilenummer
1	Tasche, Rahmen	94204-03
3	Rahmenschützer	Nicht erhältlich
1	Rahmenschützer, Streifen 38,1 x 178 mm (1,5 x 7,0 in)	Nicht erhältlich

EINBAU

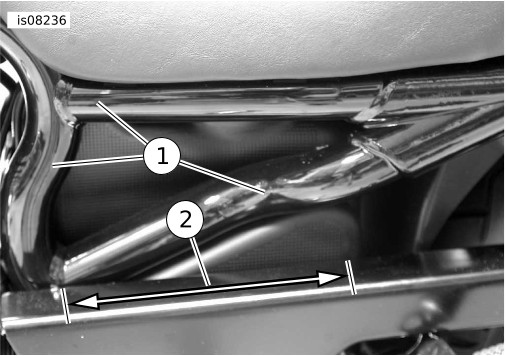

Siehe Abbildung 1. Die Rahmentasche auf der linken Seite des Rahmens unterhalb der Sitzbank anhalten und die Bereiche an den Rahmenrohren (1) vermerken, um die später die Klettbänder gewickelt werden. Die drei Schutzstreifen aus dem Satz nehmen. Die Schutzfolie abziehen und je einen Streifen an den Positionen der Rahmenrohre anbringen.

1	Positionen der Rahmenschutzstreifen
2	Position des 38,1 x 178 mm (1,5 x 7,0 in) langen Schutzstreifens

Abbildung 1. Schutzklebeband anbringen

Den 38,1 x 178 mm (1,5 x 7,0 in) langen Schutzstreifen aus dem Satz nehmen, die Schutzfolie abziehen und, wie dargestellt, am verchromten Riemenschutz (2) anbringen.

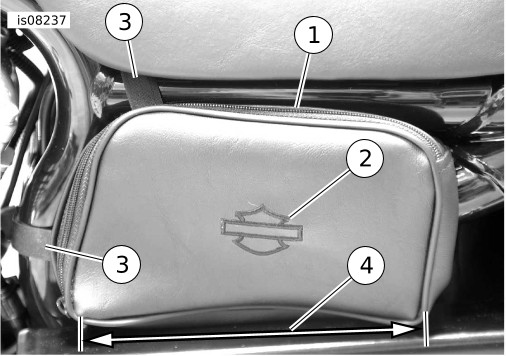

Siehe Abbildung 2. Rahmentasche (1) mit dem Harley-Davidson Emblem „nach oben“ (2) positionieren und die Klettbänder (3) um die entsprechenden Rahmenrohre wickeln.

HINWEIS

Die Höchstzuladung der Rahmentasche beträgt 1,04 kg (2,3 lb). Das empfohlene Gewicht darf nicht überschritten werden.

1	Rahmentasche
2	Ausrichtung des Harley-Davidson Emblems
3	Position der Klettbänder
4	Position der Schutzstreifen

Abbildung 2. Befestigung der Rahmentasche an den Rahmenrohren
