运动者滑动式附件消声器套件
J039712009-01-13
概述
套件编号
80502-07、80503-07、80726-09
车型
关于最新车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
警告骑手和乘客的安全取决于此套件的正确安装。 采用相关维修手册程序。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00333b)
注意
此说明书引用了维修手册信息。此安装需要您的摩托车车型维修手册，该手册在哈雷戴维森经销商处有售。
需要的附加零件
正确安装这些套件需要单独购买两个消声器夹具，哈雷戴维森零件编号65283-94A
产品信息
禁止改装
联邦法律禁止对这种排气系统进行任何改动，否则会造成摩托车噪声超过联邦噪声标准。也禁止使用带有此类改装排气系统的摩托车。
噪声排放保证
哈雷戴维森保证，这些消声器在销售之时符合所有适用的美国环保局联邦噪声与排放标准。此保证延伸至出于重新销售之外目的购买这些消声器的第一人，同时也延伸至所有后续买方。保修申报应直接提交哈雷戴维森授权经销商。
注意
如果使用过程中摩托车噪声明显增加，应检查此产品，并进行维修或更换。否则，车主有可能面临州或地方条例规定的罚款。
安装
警告为了防止车辆意外启动而造成死亡或重伤，请先断开电池负极（-）线缆，然后再继续操作。 (00048a)
警告先断开电池负极（-）线缆。 如果负极（-）线缆已连接，正极（+）线缆接地会产生火花，引起电池爆炸，造成重伤或死亡。 (00049a)
| 1. | 断开电池负极（-）线缆。 | |
| 警告 在发动机冷却后执行此安装。 发动机处于热态时如果维修或靠近排气系统，有可能导致严重烧伤。 (00311b) | ||
| 2. | 遵循相应维修手册中的说明拆下消声器。 | |
| 3. | 丢弃密封垫和消声器。 | |
| 4. | 在消声器上安装新密封垫。 | |
| 5. | 将消声器夹滑至消声器之上。 | |
| 6. | 使用原有螺丝和垫圈将消声器连接至互连管，但不要拧紧。 | |
| 7. | 将前后排气管端头定位于前后汽缸头中，对准排气系统，同时拧紧所有螺母和螺栓；从汽缸头排气口开始拧紧，然后向后至消声器。 a. 用手将上部螺母拧至安装螺柱。 b. 拧紧下部螺母至1–2.1 N·m (9–18 in-lbs)。 c. 拧紧上部螺母至6.8–9 N·m (60–80 in-lbs)。 d. 拧紧下部螺母至6.8–9 N·m (60–80 in-lbs)。 | |
| 8. | 拧紧后排气管支架夹具上的盖形螺母至20.3–25.8 N·m (15–19 ft-lbs)。 | |
| 9. | 拧紧消声器夹具至61–81.3 N·m (45–60 ft-lbs)。 | |
| 10. | 拧紧螺丝和垫圈至20.3–25.8 N·m (15–19 ft-lbs)。 | |
通告 安装后启动发动机之前，擦去排气系统部件上的所有指纹。 手上的油污可在排气系统外饰上留下永久痕迹。 (00346a) | ||
| 11. | 擦去消声器上的所有指纹。手上的油污可在镀铬外饰上受热形成永久性痕迹。 | |
| 12. | 连接电池负极（-）线缆。 |
维修零件

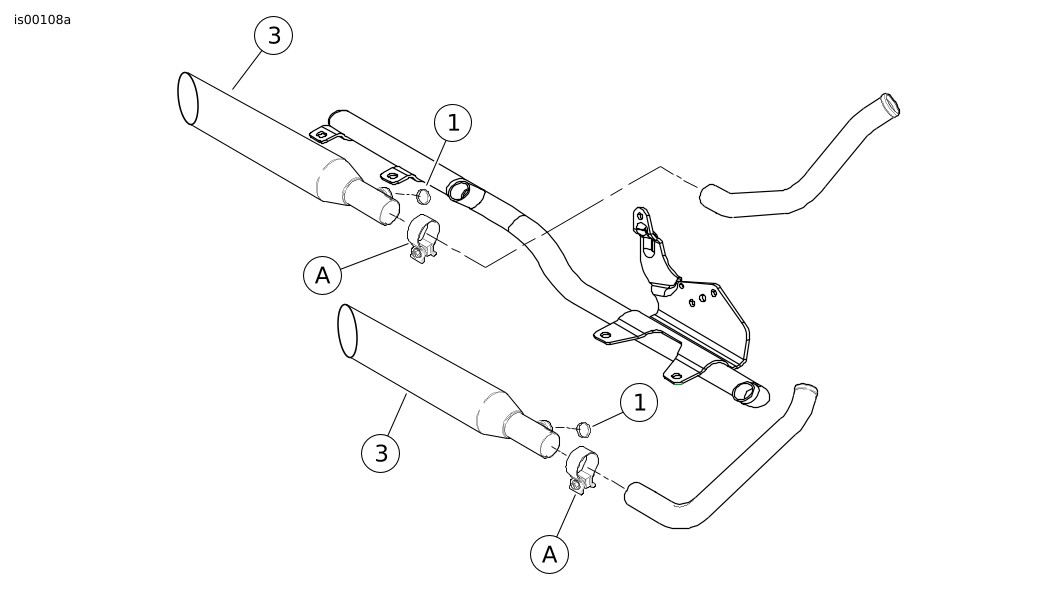

图1。 维修零件：运动者滑动式附件消声器套件
表1。 维修零件：运动者滑动式附件消声器套件
套件 | 项目 | 描述（数量） | 零件编号 |
|---|---|---|---|
套件80503-07 | 1 | 密封垫（2） | 65927-00 |
2 | 短款下斜式双消声器（未显示） | ||
| 不单独出售 | ||
| 不单独出售 | ||
套件80502-07 | 1 | 密封垫（2） | 65927-00 |
3 | 短款异形切口双消声器 | ||
| 不单独出售 | ||
| 不单独出售 | ||
套件80726-09 | 1 | 密封垫（2） | 65927-00 |
2 | 短款下斜式黑色双消声器（未显示） | ||
| 不单独出售 | ||
| 不单独出售 | ||
文字中提到，但套件中不包括的项目（必须单独购买）： | |||
A | 消声器夹具（2） | 65283-94A | |
