Aanvullingsset voor montage van zadeltassen op Sportster-modellen vanaf 2004
J027782013-11-01
ALGEMEEN
Setnummer
91405-04
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
OPMERKING
Bij het uitvoeren van deze procedures moet u instructieblad J01890 raadplegen.
Setinhoud
Zie Afbeelding 2 en Tabel 1.
INSTALLEREN
  1. Voer stappen 1 t/m 14 in instructieblad J01890 uit.
  2. Zie Afbeelding 1. Bij het uitvoeren van stap 15 in instructieblad J01890 gebruikt u de bout (onderdeelnummer 4287) uit deze set in plaats van de bout (onderdeelnummer 4288) die in de instructies wordt aangegeven.
  3. Voer stap 15 beschreven in instructieblad J01890 uit.
  4. Voer stap 17 beschreven in instructieblad J01890 uit.
  5. Zie Afbeelding 1. Bij het uitvoeren van stap 18 in instructieblad J01890, gebruikt u het zeskantafstandsstuk (onderdeelnummer 6258) uit deze set in plaats van het zeskantafstandsstuk (onderdeelnummer 91394-00) dat wordt aangegeven in instructieblad J01890.
  6. Zie Afbeelding 1. Bij het uitvoeren van stap 26 in instructieblad J01890, plaatst u de 3/4 in afstandsring (onderdeelnummer 6256) uit deze set op de schroef nadat u de bout door het frame en de spatbordsteun hebt gestoken.
  7. Voer de overige stappen uit die worden beschreven in instructieblad (J01890).
1Bout, zeskantige dop- 4287
2Afstandsstuk 6256
3Zeskantafstandsstuk 6258

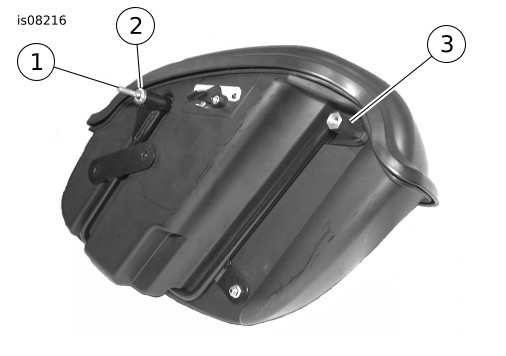

Afbeelding 1. Andere bevestigingsmaterialen gebruiken voor het monteren van zadeltassen op een Sportster
Serviceonderdelen

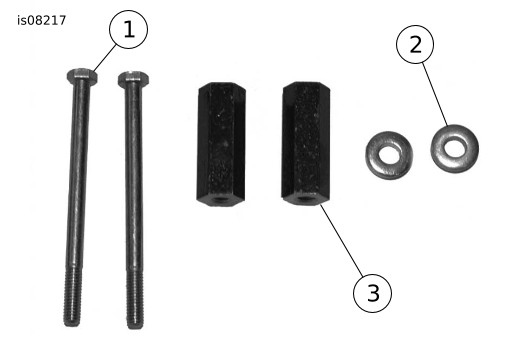

Afbeelding 2. Serviceonderdelen
Tabel 1. Serviceonderdelen
Item
Beschrijving (aantal)
Onderdeelnummer
1
Dopbout, Zeskantig (2)
4287
2
Afstandsring (2)
6256
3
Afstandsstuk, zeskant- 2,6 in (2)
6258
