Kits | Conteúdo |
|---|---|
57211-05 | Touring, para-brisa transparente |
57177-05 | Super Touring, para-brisa transparente |
| 1. | Remova o fusível maxi de 40 amperes ou desconecte os cabos da bateria, começando pelo cabo negativo. | |||||||
| 2. | Reposicione as setas e a respectiva fiação de acordo com as instruções incluídas no Kit de Reposicionamento de Seta, peça n.° 57205-05 da Harley-Davidson. Modelos VRSCB: prossiga para a Etapa 4. NOTA A lâmpada do farol baixo do farol dianteiro (rotulada como H11) é montada no furo superior na parte de trás do conjunto do farol dianteiro. A lâmpada do farol alto (rotulada como H9) é montada no furo inferior. |

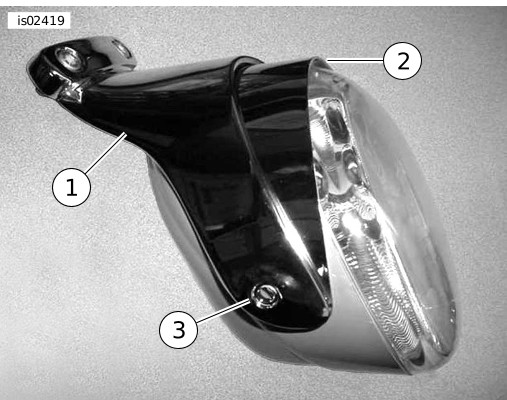

Figura 1. Farol dianteiro com viseira nova | ||||||
AVISO Nunca toque a lâmpada de quartzo. As impressões digitais ficam gravadas no vidro e diminuem a vida útil da lâmpada. Manipule a lâmpada com um papel ou pano limpo e seco. O não cumprimento desta instrução pode resultar em danos à lâmpada. (00210b) | ||||||||
| 3. | Para os modelos VRSCA,
instale a viseira e as lâmpadas do farol dianteiro como se segue:
a. Veja Figura 4 . Pegue a Viseira do Farol Dianteiro (16) no kit. Veja Figura 1 . Remova os dois parafusos (3) que prendem o farol dianteiro (1) ao suporte de montagem do farol dianteiro.
Instale a viseira do farol dianteiro no farol dianteiro (orientada conforme mostrado no
Figura 4
) e prenda o farol dianteiro com a viseira ao suporte do farol dianteiro usando dois parafusos.
b. Usando dois parafusos de montagem, alinhe e instale o suporte do farol dianteiro na abraçadeira tripla superior.
Aperte os parafusos com torque de
11–18 N·m (8–13 ft-lbs)
.
c. Instale com delicadeza cada uma das lâmpadas do farol dianteiro na parte de trás do farol e gire aproximadamente 45 graus no sentido horário para prendê-las. d. Siga as instruções do Manual de Serviço para ajustar o farol dianteiro e obter uma visibilidade adequada. | |||||||
| 4. | Consulte o Manual de Serviço e siga as instruções para reconectar o fusível maxi. | |||||||
Certifique-se de que todas as luzes e interruptores funcionem adequadamente antes de operar a motocicleta. Uma baixa visibilidade do motociclista poderá resultar em morte ou lesões graves. (00316a) | ||||||||
| 5. | Verifique se as setas estão funcionando corretamente. |
| 1. | Veja Figura 2 . Retire o subconjunto do para-brisa da embalagem e coloque-o virado para baixo em uma superfície limpa e macia com os suportes virados para cima. | |||||||||
| 2. | Consulte o Figura 4 . Retire os kits de prendedores e ferragens da embalagem e separe as peças semelhantes para preparar a montagem. |

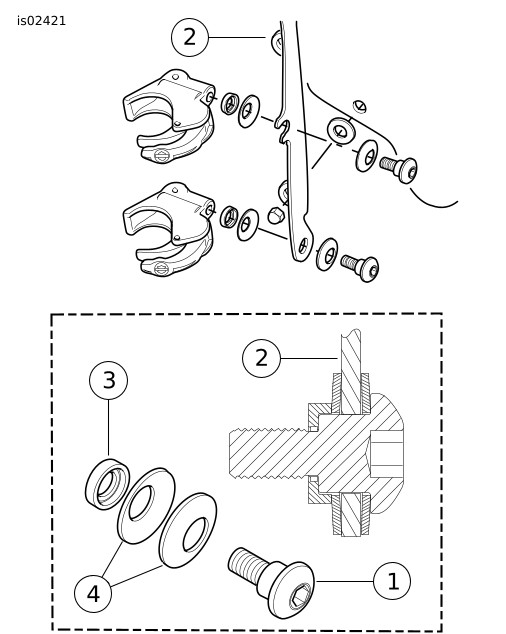

Figura 3. Prendedor de montagem do para-brisa | ||||||||
| 3. | Veja Figura 3 . Monte os conjuntos de prendedores e ferragens. | |||||||||
O lado côncavo das arruelas Belleville (molas prato cônicas) deve ficar de frente para o outro e fazer um sanduíche dos suportes do para-brisa em cada ponto de apoio. A orientação incorreta das arruelas prato poderá diminuir a capacidade do para-brisa quebrar-se naturalmente durante uma colisão; o que poderá resultar em morte ou lesões graves. (00422b) | ||||||||||
| 4. | Veja Figura 3 . Uma abraçadeira de cada vez, com a abraçadeira virada para cima e para dentro do suporte do para-brisa (2), aperte os parafusos de corpo retificado (1) o suficiente para manter a orientação da abraçadeira no para-brisa durante a montagem do para-brisa na motocicleta. Os parafusos deverão ser bem apertados posteriormente. |
| 1. | Certifique-se de que as quatro abraçadeiras estejam na posição “aberta” e, em seguida, traga o para-brisa (com o lado das abraçadeiras afastado de você) para a parte da frente da motocicleta. NOTA O para-brisa Lexan® é bem flexível e pode ser curvado para afastar os prendedores do farol dianteiro, a fim de facilitar a montagem na motocicleta. Cuidado para não riscar a estrutura do farol dianteiro com os prendedores enquanto posiciona o para-brisa nos tubos externos do garfo. | |
| 2. | Cubra o para-lama dianteiro. Centralize o para-brisa em torno do farol dianteiro e apoie os prendedores nos tubos externos do garfo. | |
| 3. | Começando por baixo (qualquer lado), e com os parafusos com rebaixo só um pouquinho apertados manualmente, feche cada um dos prendedores, verificando se eles se alinham naturalmente com os tubos externos do garfo e entre si. NOTA Não aperte os parafusos com rebaixo além do torque recomendado. O excesso de torque pode fazer com que o prendedor se torça no tubo externo do garfo, flexionando o mordente do prendedor. Um prendedor flexionado pode não suportar a pré-carga no tubo externo do garfo e fazer com que o para-brisa se solte durante o uso. Um para-brisa solto ou vibrando pode distrair o motociclista. | |
AVISO Não ultrapasse o torque recomendado ao instalar os parafusos de montagem. Poderão ocorrer danos no para-brisa. (00385a) | ||
| 4. | Agora, com os prendedores do para-brisa fechados sobre os tubos externos do garfo, verifique se as partes rebaixadas dos parafusos estão totalmente apoiadas em cada ponto de apoio do para-brisa. Aperte cada parafuso com rebaixo. Torque: 6,7 N·m (60 in-lbs) parafusos da abraçadeira | |
| 5. | Gire o guidão totalmente até os batentes esquerdo e direito do garfo para confirmar que o movimento não está limitado. |

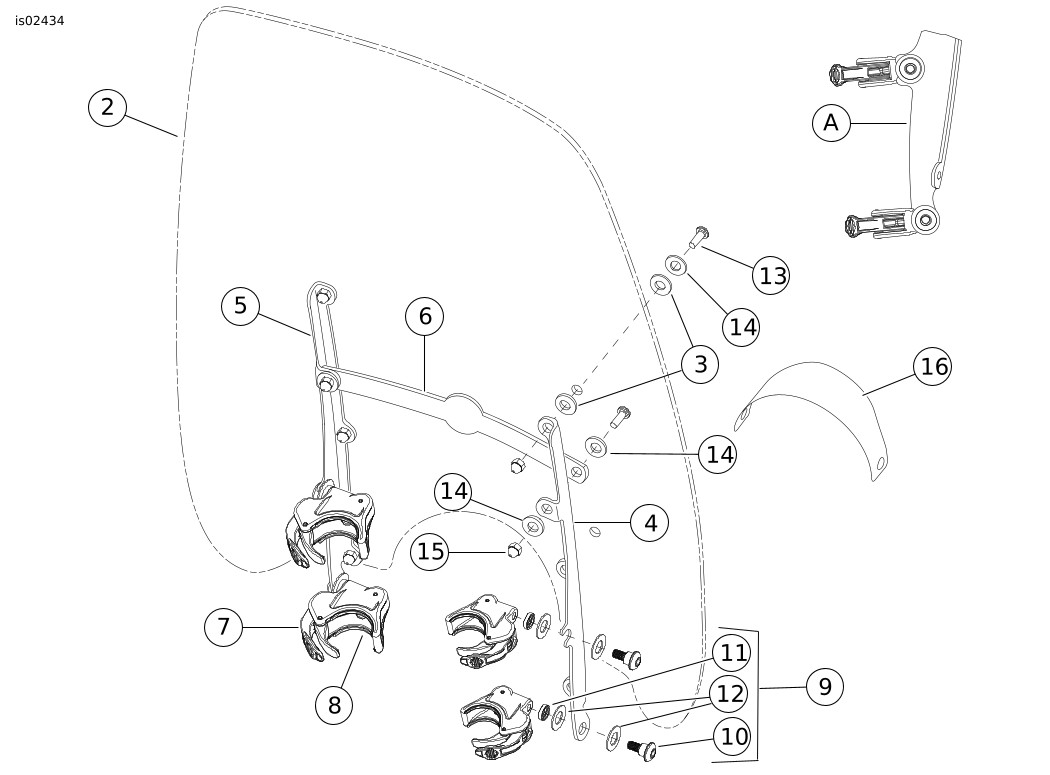

Item | Descrição (quantidade) | Número de peça | Item | Descrição (quantidade) | Número de peça | |
|---|---|---|---|---|---|---|
1 | Kit de manutenção do para-brisa (inclui os itens 2 e 3) | 10 | Parafuso com rebaixo, cabeça abaulada | Não se vende | ||
Touring, para-brisa transparente | 57233-05 | 11 | Espaçador, arruela hemisférica | Não se vende | ||
Super touring, transparente | 57179-05 | 12 | Arruela Belleville (2) | Não se vende | ||
2 | Para-brisa | Não é vendido | 13 | Parafuso, cabeça abaulada, Torx, com travas, 5/16-24 pol x 19 mm (8) | 94639-99 | |
3 | Arruela, borracha, preta (12) | 57964-97 | 14 | Arruela (10) | 6352 | |
4 | Suporte, montagem do para-brisa, direito | 57189-05 | 15 | Porca cega, 5/16-24 pol (cromada) (8) | 94007-90T | |
5 | Suporte, montagem do para-brisa, esquerdo | 57190-05 | 16 | Viseira, farol dianteiro | 69200-01 | |
6 | Suporte, horizontal central | 57210-05 | 17 | Kit de reposicionamento de setas (não mostrado) Confira as instruções que acompanham o kit para informações sobre o conteúdo do kit. | 57205-05 | |
7 | Conjunto da abraçadeira, liberação sem ferramentas (4) (inclui duas unidades do item 8) | 57400467 | A | Vista lateral das abraçadeiras montadas no suporte | ||
8 | Gaxeta (8 - 2 por abraçadeira) | 57197-05 | OBSERVAÇÃO:
A aparência dos componentes reais pode ser diferente da ilustração.
| |||
9 | Kit de ferragens, suporte do para-brisa (4) (com itens 10 a 12) | 58790-04 | ||||
